Mode d'emploi shampouineuse Kärcher SE 5

Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant. ● Le non-respect des manuels d'instructions et des consignes de sécurité peut entraîner des dommages sur l’appareil et des dangers pour l’opérateur et d’autres personnes. ● Informer immédiatement le vendeur en cas de dommage dû au transport. ● Vérifiez le contenu de l'emballage lors du déballage, qu’il ne manque pas d’accessoires et qu’il n’y a pas de dommage. Vous trouverez un code pour accéder à une vidéo d’application dans : Illustration B

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Utilisation conforme Utiliser l'appareil uniquement pour un usage ménager privé. ● L'appareil est destiné à être utilisé comme nettoyant par pulvérisation-extraction pour le nettoyage d'entretien ou le nettoyage en profondeur des moquettes, conformément aux descriptions et aux consignes de sécurité figurant dans le présent manuel. ● Une buse pour sols durs pour la buse pou sol de lavage (incluse dans l'étendue de la livraison) permet également de nettoyer les sols durs. ● Les accessoires correspondants (inclus dans l'étendue de livraison) permettent également une utilisation comme aspirateur humide et de poussières.

Protection de l'environnement Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères. Remarques concernant les matières composantes

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/ REACH

Service après-vente Notre filiale KÄRCHER répondra volontiers à toutes vos questions ou défauts.

Sur la tête de l'appareil se trouve un autocollant qui décrit le nettoyage de l'appareil après le travail : 1 Éteindre l'appareil et retirer la tête de l'appareil. 2 Retirer le réservoir d’eau propre. 3 Remplir le réservoir d’eau propre d'env. 1 litre d'eau claire. 4 Mettre en place le réservoir d'eau propre et poser la tête de l'appareil. 5 Appuyer sur l'interrupteur de pulvérisation. 6 Laisser l'eau s'écouler dans le lavabo. Voir également le chapitre Terminer l'exploitation

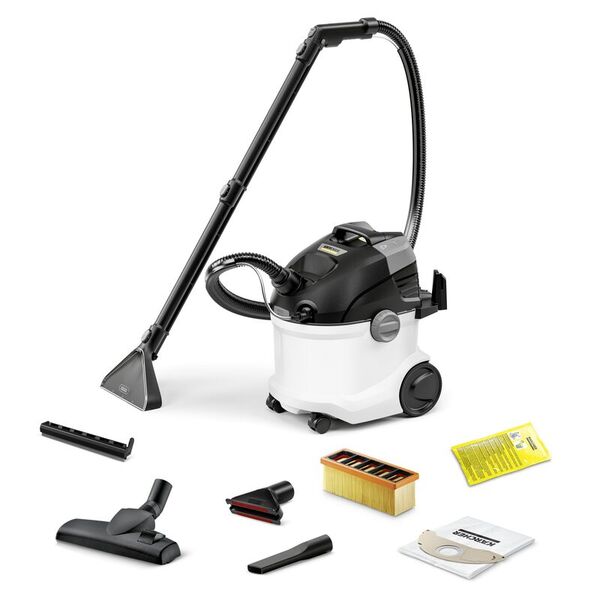

Description de l'appareil Selon le modèle choisi, il existe des différences d’équipement. L’équipement spécifique est décrit sur l’emballage de l’appareil. Pour les figures, voir la page des graphiques. Illustration A 1

Bac d'eau sale (dans le réservoir)

Raccordement tuyau de pulvérisation

Touche de déverrouillage du couvercle du filtre

Raccordement tuyau d'aspiration

Interrupteur marche/arrêt pour le moteur thermique

Câble d'alimentation avec fiche secteur

10 Interrupteur pour pulvériser de l'eau et du détergent 11 Logement d'accessoires/rangement, cordon d'ali-

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

12 Tête de l'appareil 13 Déverrouillage du conteneur (des deux côtés) 14 Réservoir d'eau propre (dans le réservoir) 15 Roues (2x)

16 Roues directionnelles (2x) 17 Sacs filtrants en non-tissé 18 Filtre plat plissé

Raccorder le flexible d'aspiration et de pulvérisation

19 Flexible d'aspiration et aspersion avec bouton de

blocage 20 ** Flexibles d'aspiration et aspersion 2 x 0,5 m 21 ** Buse de sol de lavage avec buse pour sol dur 22 ** suceur pour canapé de lavage 23 ** suceur fentes de lavage

1. Enfoncer le flexible d'aspiration et le flexible de pulvérisation sur le raccord de l'appareil, les deux parties doivent s'enclencher de manière audible. Illustration I 2. Selon les besoins, monter les accessoires. Voir chapitre Montage des accessoires.

24 ** buse pour sol commutable pour tapis et sols durs

pour l'aspiration de poussières 25 suceur pour canapés pour l'aspiration de pous-

sières 26 suceur fentes pour l'aspiration de poussières 27 ** suceur fentes extra-long pour l'aspiration de

poussières 28 ** Poignée supplémentaire pour les tubes d'aspira-

tion et aspersion 29 ** Détergeant SE KÄRCHER (100 ml) 30 ** Détergeant SE KÄRCHER (1000 ml)

** En fonction de la version d'équipement

Avant la mise en service Retrait de la tête de l’appareil

flèche et retirer la tête de l'appareil. Illustration C 2. Sortir le contenu du réservoir. Illustration D

Monter les roues directionnelles et du logement pour accessoires

dans les ouvertures au fond du réservoir. Illustration F 3. Retourner le réservoir et clipser le support de fixation des accessoires à l'arrière de la tête de l'appareil. Illustration G

Poser la tête de l’appareil ●

pour aspirer la saleté/l'eau humide, retirer le réservoir d'eau propre et le bac d'eau sale ainsi que le sac filtrant du réservoir, voir chapitre Vider le réservoir après l'aspiration

Placer la tête de l'appareil et tourner les deux dispositifs de déverrouillage dans le sens de la flèche. La tête de l'appareil est verrouillée. Illustration H

Mise en service Remarque Selon les besoins en nettoyage : ● pour l'aspiration de poussières, insérer le sac filtrant, voir chapitre Aspiration de poussières ● pour l'aspiration par injection/extraxtion, insérer le bac d'eau sale et remplir le réservoir d'eau propre, voir chapitre Remplir le réservoir d'eau propre.

Monter les accessoires pour le lavage par injection/ extraction Nettoyage de sol Utiliser la buse de sol de lavage pour le nettoyage de la moquette ou du sol dur (avec la buse pour sol dur).

raccorder au tuyau d'aspiration, toutes les pièces doivent s'enclencher de manière audible. Illustration J

d'aspiration et aspersion jusqu'à ce qu'elle s'enclenche de manière audible. Remarque Pour le nettoyage des sols durs, utiliser l'accessoire pour sols durs. ● Enfoncer le buse de sol dur sur la buse de lavage jusqu'à ce qu'elle s'enclenche de manière audible. La lèvre en caoutchouc est orientée vers l'avant, les bandes de brossage vers l'arrière. Illustration K Nettoyage de meubles capitonnés et surfaces textiles Selon les besoins, utiliser le suceur pour canapés de lavage ou le suceur pour fentes de lavage pour nettoyer par exemple les coussins et les matelas. ● Enfoncer le suceur pour canapés de lavage ou le suceur pour fentes de lavage sur la poignée du tuyau d'aspiration jusqu'à ce qu'il s'enclenche de manière audible. Illustration L Illustration M Monter la poignée supplémentaire pour les tubes d'aspiration et aspersion Nettoyage de sol Remarque Pour une meilleure manipulation ou un travail plus confortable, il est possible de monter en plus la poignée sur les tubes d'aspiration et aspersion lors de l'aspiration du lavage.

tube d'aspiration et aspersion dans la zone marquée, il doit s'enclencher de manière audible. Illustration N Remarque Pour modifier la position de la poignée, ne pas pousser sur la poignée, mais appuyer sur le bouton de déverrouillage et ajuster à nouveau la poignée.

Monter les accessoires pour l'aspiration humide et de poussières

nettoyage, veiller à utiliser les bons réglages pour la buse pour sol. Illustration P Remarque Utilisation de la buse pour sol commutable ● Utiliser uniquement pour aspirer les salissures sèches. ● Utiliser la position avec des bandes de brosse rétractées sur la face inférieure pour le nettoyage de moquettes. ● Pour le nettoyage des sols durs, utiliser une position avec des bandes de brosses étendues sur la partie inférieure. Illustration P 4. Pour nettoyer par exemple des fauteuils et canapés, glisser suceursde canapés ou fentes directement sur la poignée du tuyau d'aspiration. Illustration Q

Démontage des accessoires Séparer les accessoires pour le nettoyage par injection/extraction

le buse de sol de lavage des tuyaux d'aspiration et aspersion. Illustration K les tuyaux d'aspiration et aspersion. Illustration J

de lavage ou fentes et la débrancher du tuyau d'aspiration. Illustration L Illustration M Séparer les accessoires pour l'aspiration de poussières

d'aspiration. Illustration Q

Remplir le réservoir d'eau propre

Les réservoirs d'eau propre et d'eau usée doivent être solidement fixés dans l'appareil. Remarque Si besoin, utiliser du détergent SE KÄRCHER pour le nettoyage pour textiles. ● Verser le détergent et remplir d’eau jusqu’au repère. ● Le volume de remplissage complet est de 4,0 litre au maximum. Remarque Le réservoir d’eau propre peut être retiré à tout moment pour être rempli ou être rempli directement sur l’appareil. Remplissage du réservoir d’eau directement sur l’appareil 1 Retirer la tête d'appareil, voir chapitre Retrait de la tête de l’appareil Illustration C 2 Verser 100 à 200 ml de détergent SE KÄRCHER (la quantité peut varier en fonction du degré d'encrassement) dans le réservoir d'eau fraîche, remplir avec de l'eau du robinet, ne pas trop remplir. 3 Mettre en place la tête d'appareil, voir chapitre Poser la tête de l’appareil Illustration H Retirer le réservoir d'eau pour le remplir

tenant par l'anse. Illustration R 3. Remplissage, voir « 2 » dans « Remplissage du réservoir d’eau directement sur l’appareil » Illustration S 4. Insérer le réservoir d'eau propre dans le réservoir. 5. Mettre en place la tête d'appareil, voir chapitre Poser la tête de l’appareil Illustration H

Démarrage de l’appareil Remarque Selon les besoins en nettoyage, les fonctions d'aspiration et d'aspersion peuvent être activées et utilisées indépendamment ou simultanément. 1. Brancher la fiche secteur dans la prise de courant. Illustration T

marche en appuyant sur l'interrupteur de marche/arrêt pour l'aspiration. Le moteur thermique démarre. Illustration U

l'interrupteur d'aspersion. La pompe démarre. Illustration V 4. Fermer complètement le clapet d'air de défaut. Illustration W

L’utilisation de produits de nettoyage inappropriés peut endommager l’appareil et entraîner l’exclusion de la garantie.

Conseils de nettoyage Vaporiser à l'avance les zones très sales et laisser la solution de nettoyage agir pendant 5 à 10 minutes. Travailler toujours de la lumière à l'ombre (de la fenêtre à la porte). Travailler toujours de la zone nettoyée à la zone non nettoyée.

Plus le revêtement est sensible (tapis orientaux, berbères, tissu d'ameublement), plus la concentration de détergent est faible. ● La moquette à dos de jute peut rétrécir et les couleurs peuvent dégorger si le travail est trop humide. ● À l’état encore mouillé, brosser les tapis à poils longs dans le sens du fil après les avoir nettoyés (par exemple avec un balai pour tapis ou une brosse pour sols ). ● Une imperméabilisation après le nettoyage à l'eau évite un ré-encrassement rapide du revêtement textile. ● Ne pas marcher sur la zone nettoyée ou ne pas y poser de meubles avant qu’elle soit parfaitement sèche de manière à éviter tout impact et tache de rouille. ● Pour améliorer le résultat du nettoyage, rincer l’objet à l’eau claire après avoir appliqué des détergents. Aspiration et aspersion Remarque L'eau chaude (maximum 50 °C) augmente le pouvoir nettoyant. Remarque Pour le nettoyage, utiliser uniquement le détergent SE KÄRCHER.

Danger lié à la solution de nettoyage Risque d'endommagement Avant d'utiliser l'appareil, vérifier la tenue des couleurs et la résistance à l'eau de l'objet à nettoyer sur une zone peu visible.

Utilisez l'appareil uniquement sur des sols durs présentant un revêtement imperméable, tels que p.ex. un parquet laqué, des carreaux émaillés ou du linoléum.

Pour éviter d'endommager le sac filtrant, ne pas utiliser de sac filtrant pour l'aspiration par aspersion. 1. S'assurer que le sac filtrant est retiré. 2. Monter l’accessoire souhaité, voir le chapitre Montage des accessoires.

nettoyage et de l’eau, voir chapitre Remplir le réservoir d'eau propre. 4. Allumer le moteur thermique, voir chapitre Démarrage de l’appareil Illustration U 5. Fermer complètement la vanne d'air de défaut. Illustration W

sur l'interrupteur de marche/arrêt pour l'aspersion. La pompe démarre. Illustration V

levier sur la poignée. Illustration X La solution de nettoyage est pulvérisée.

d'abord le levier sur la poignée, puis appuyer sur le bouton de blocage. Illustration Y

nettoyer. Tirer pour cela la buse vers l'arrière, sans pousser.

Remarque Si le réservoir d'eau propre est vide, de l'air pénètre dans la pompe et celle-ci devient bruyante. Dans ce cas, la fonction de pulvérisation doit être désactivée. En cas de besoin en eau, arrêter également le moteur d'aspiration et remplir le réservoir d'eau propre. Remarque Dès que le réservoir d’eau sale est plein, le flotteur ferme l’ouverture d’aspiration et la vitesse de rotation de l’appareil augmente et fait du bruit. Pour éviter de trop remplir le bac d'eau sale, vider directement le réservoir d'eau sale lors du remplissage du réservoir d'eau propre.

d'aspersion et le moteur thermique. Illustration V Illustration U Remarque Après l'arrêt de l'appareil, il y a encore du liquide résiduel dans l'accessoire de lavage qui s'écoule sur le sol. Pour aspirer ce liquide résiduel, enclencher à nouveau brièvement la fonction d'aspiration de l'appareil et enlever le liquide résiduel du sol. 11. Allumer l'appareil, voir chapitre Démarrage de l’appareil et aspirer les liquides résiduels.

l’appareil 13. Vider le bac d’eau sale, voir le chapitre Vider le réservoir après l'aspiration Salissure légère / normale avec la méthode en une étape 1. Appuyer sur l'interrupteur de pulvérisation, voir chapitre Démarrage de l’appareil Illustration V

et de la moquette à l’eau propre et chaude et l'imprégner au besoin. Encrassement important ou taches avec la méthode en deux étapes 1. Appuyer sur l'interrupteur de pulvérisation, voir chapitre Démarrage de l’appareil Illustration V

et de la moquette à l’eau propre et chaude et l'imprégner au besoin. Aspiration de l'eau

Dommage du sac filtrant L'utilisation d'un sac filtrant lors de l'aspiration de l'eau peut l'endommager. N’utilisez pas de sac filtrant pour aspirer de l’eau. 1. Retirer le sac filtrant. 2. Monter l’accessoire souhaité, voir le chapitre Montage des accessoires. 3. Allumer l'appareil, voir chapitre Démarrage de l’appareil. Illustration U

complètement la vanne d'air de défaut. Illustration Z Remarque Dès que le réservoir d’eau sale est plein, le flotteur ferme l’ouverture d’aspiration et la vitesse de rotation de l’appareil augmente et fait du bruit.

après l'aspiration. Aspiration de poussières

Dommages matériels dus à une aspiration sans sac filtrant L'appareil peut être endommagé. Lors de l'aspiration de poussières, toujours travailler avec un sac filtrant inséré au préalable.

Endommagement du filtre plat plissé Lors de la commutation d’aspiration à l’eau vers l’aspiration à sec, un filtre plat plissé mouillé peut se colmater et devenir inutilisable. Laisser sécher suffisamment le filtre plat plissé avant l’aspiration à de poussières ou la remplacer par un filtre sec. Remplacer le filtre plat plissé si besoin. Remarque Le réservoir et les accessoires doivent être secs, sinon les salissures risquent d'adhérer.

de l'appareil. Illustration R Illustration AB

en le tenant par l'anse. Illustration R Illustration AB 3. Vider le réservoir d'eau propre et le bac d'eau sale.

secs. 3. Fixer le sac filtrant en non-tissé dans le récipient : Déplier le sac filtrant en non-tissé. Enfoncer les trous de la bride en carton du sac filtrant des deux côtés sur les supports latéraux du récipient. Illustration AD

chapitre Poser la tête de l’appareil. 5. Monter l’accessoire souhaité, voir le chapitre Montage des accessoires 6. Allumer l'appareil, voir chapitre Démarrage de l’appareil. Illustration U

carence d’air. Illustration AA 8. Éteindre l’appareil, voir chapitre Arrêter l’appareil.

Vider le réservoir après l'aspiration Remarque Dès que le réservoir est plein, le flotteur ferme l’ouverture d’aspiration et la vitesse de rotation de l’appareil augmente et fait du bruit. Éteindre immédiatement l'appareil et vider les eaux usées.

tête de l’appareil 2. Vider le réservoir. Illustration AC 3. Mettre en place la tête d'appareil, voir chapitre Poser la tête de l’appareil

dans le réservoir en veillant à ce qu'il soit bien fixé. 5. Mettre en place la tête d'appareil, voir chapitre Poser la tête de l’appareil

Terminer l'exploitation Remarque Pour éviter que des particules de nettoyage et de saleté ne restent dans les conduites, effectuer un nettoyage (sans ajout de produits de nettoyage) après chaque utilisation. 1. Rincer les conduites de pulvérisation dans l'appareil. a Éteindre l'appareil et retirer la tête de l'appareil. b Retirer le réservoir d’eau propre et le remplir d'env. 1 litre d'eau claire. c Mettre en place le réservoir d'eau propre et poser la tête de l'appareil. d Allumer l'appareil et appuyer sur l'interrupteur de pulvérisation. La pompe démarre. e Tenir le tuyau d'aspersion/d'aspiration au-dessus d'un écoulement jusqu'à ce que l'eau claire soit épuisée. 2. Éteindre l’appareil, voir chapitre Arrêter l’appareil. 3. Débrancher les accessoires, voir chapitre Démontage des accessoires
