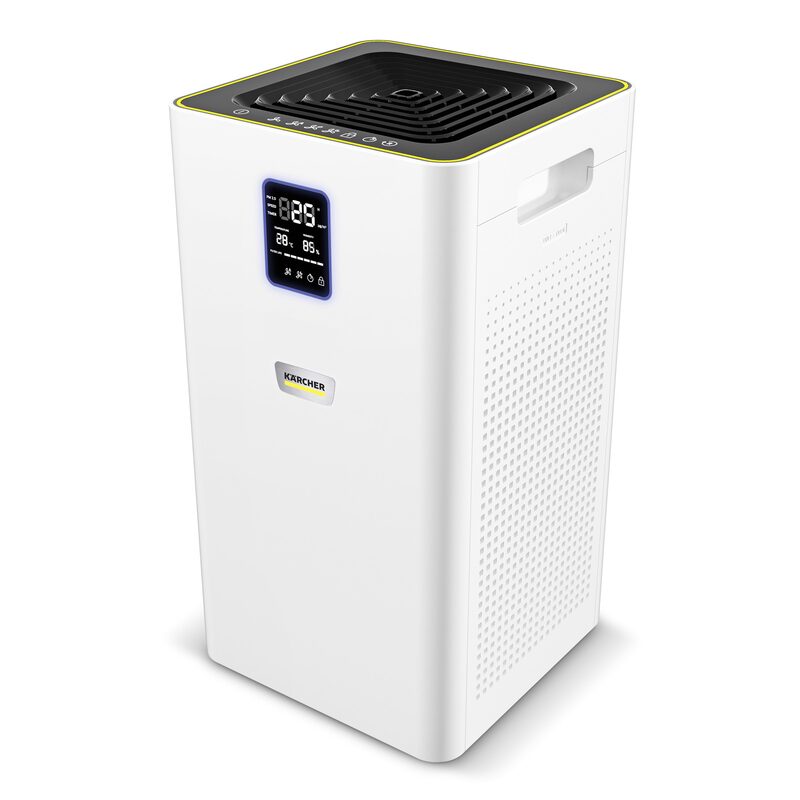

Mode d'emploi purificateur d'air Kärcher AF 30

Contenu Remarques générales ......................................... Consignes de sécurité ......................................... Utilisation conforme............................................. Protection de l'environnement ............................. Accessoires et pièces de rechange..................... Etendue de livraison ............................................ Garantie............................................................... Description de l'appareil ...................................... Première mise en service .................................... Commande .......................................................... Transport et stockage.......................................... Entretien et maintenance .................................... Dépannage en cas de défaut .............................. Caractéristiques techniques ................................

13 13 13 13 13 14 14 14 14 14 16 16 16 17

Remarques générales Veuillez lire la notice originale et le chapitre des consignes de sécurité avant la première utilisation de l'appareil. Suivre les instructions y figurant. Conserver la notice originale pour une utilisation ultérieure ou pour le propriétaire suivant.

toyage et l'entretien de l'appareil que sous surveillance. ● Avant chaque utilisation, vérifiez que le câble d'alimentation avec prise murale n'est pas endommagé. N'utilisez pas un appareil dont le câble d'alimentation est endommagé. Faites immédiatement remplacer un câble d'alimentation endommagé par le SAV autorisé / un électricien spécialisé. ● Couper l’appareil avant tous travaux d’entretien et maintenance puis débrancher la fiche secteur.

몇 PRÉCAUTION ● Ne pas débrancher la fiche secteur de la prise en tirant sur le câble d'alimentation. ● Les travaux de réparation, la pose de pièces de rechange ainsi que les travaux sur les composants électriques ne doivent être effectués que par le SAV autorisé. ● L'admission et la sortie d'air ne doivent pas être recouvertes. ● Coupez l'appareil et débranchez la fiche secteur après chaque utilisation. ● Ne pas installer l’appareil à proximité d’une autre source de chaleur. ● Cet appareil ne remplace pas une ventilation appropriée. ● L’appareil doit avoir une base plane et stable. ● Utilisez exclusivement les accessoires et pièces de rechange autorisés par le fabricant. Les accessoires et pièces de rechange originaux garantissent le fonctionnement sûr et sans défaut de votre appareil. ● Ne pas utiliser l'appareil dans un environnement humide ou dans des pièces à température environnante élevée, par ex. salle de bain. Utilisation conforme

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/ REACH

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Avant la première mise en service, les filtres fins déjà installés dans l’appareil doivent être déballés. 1. Ouvrir les deux caches de filtre au niveau de la poignée encastrée et les retirer avec les deux mains. Illustration B Illustration C 2. Sortir les filtres emballés du boîtier par les languettes. Illustration D 3. Déballer les filtres. Illustration E 4. Insérer les filtres déballés. Illustration F 5. Insérer les caches de filtre avec les deux mains. Illustration G

qu’une distance de 0,30 m est respectée de chaque côté. Illustration H

d’air ne sont pas obstruées. Remarque Ne pas poser l’appareil sur des surfaces chaudes ni à proximité d’un chauffage. Ne pas laisser de liquides ou de corps étrangers (comme des objets métalliques, p.ex.) pénétrer dans l’appareil.

dans l’appareil. Brancher la fiche secteur du bloc d’alimentation dans une prise de courant. AF 50 : brancher la fiche secteur de l’appareil dans une prise de courant. Illustration I L’appareil est prêt à fonctionner. Remarque Nous vous conseillons de laisser tourner l’appareil la nuit la première fois pour obtenir un nettoyage en profondeur de votre local. Remarque Tableau des heures indiquées par les symboles à l’écran pour la durée de vie du filtre, voir le chapitre « Remplacement du filtre ».

Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos)

Description de l'appareil Pour les figures, voir la page des graphiques. Illustration A 1

Touche de commande Marche/Arrêt de l’appareil

Touche de commande du niveau de ventilation

Touche de commande/affichage Marche/Arrêt du mode automatique

Touche de commande Marche/Arrêt du mode ECO

Touche de commande/affichage Marche/Arrêt du mode veille

Touche de commande/affichage du verrouillage des fonctions

Touche de commande/affichage de la minuterie

10 Touche de commande de réinitialisation du filtre 11 Affichage de la température en °C 12 Affichage de l’état temporisé Démarrage/Mise hors

13 Affichage du niveau de ventilation 14 Affichage de l’indice de qualité de l’air PM 2,5

(chiffres/couleurs) 15 Affichage de l’humidité relative de l’air 16 Affichage de la durée de vie du filtre 17 Capteur de qualité d’air 18 Connexion pour bloc d'alimentation AF 30 19 Câble de raccordement AF 50 20 Roues directionnelles AF 50 (4x) 21 Cache de filtre 22 Filtre 23 Adaptateur secteur AF 30

Remarque Les réglages des fonctions ne sont possibles que via les touches de commande et non via les affichages à l'écran.

Activation/désactivation de l’appareil

touche Marche/Arrêt de l’appareil. Illustration I L’appareil démarre automatiquement. Remarque Après la mise en marche, les affichages et les touches du tableau de commande s'allument brièvement. Le capteur intégré de qualité de l'air mesure automatiquement la qualité de l'air de la pièce.

p. ex. être réglées à l’aide des touches de commande :  Niveau de ventilation  Mode automatique  Mode ECO  Mode veille  Verrouillage du tableau de commande  Minuterie  Réinitialisation du filtre

bouton Marche/Arrêt de l’appareil. Les affichages et les touches du tableau de commande s’éteignent. L’appareil est désactivé. Réglage du niveau de ventilation En fonction de la qualité de l’air, la vitesse de ventilation peut être réglée manuellement au niveau 1, 2, 3, 4 ou 5. En cas de mauvaise qualité de l’air, par exemple pour filtrer de la fumée, la soufflerie doit fonctionner à la vitesse maximale (niveau 5) pendant 15 à 20 minutes. Remarque Pour purifier efficacement l'air, maintenir les fenêtres et les portes fermées pendant que l’épurateur d'air est en marche, Icône de la touche de commande du niveau de ventilation :

Appuyer plusieurs fois sur la touche de commande du niveau de ventilation jusqu’à ce que le niveau souhaité soit atteint.

Le niveau de ventilation sélectionné s’affiche sur le tableau de commande. Remarque Lors de la sélection manuelle du niveau de ventilation, le niveau sélectionné s’affiche pendant 3 secondes à l’écran, avant que les valeurs de l’indice PM 2,5 n’apparaissent de nouveau. Réglage du mode automatique En mode automatique, l’épurateur d’air règle le niveau de ventilation approprié (niveau 1, 2, 3, 4, 5) en fonction de la qualité de l’air. En cas de mauvaise qualité de l’air, le niveau de ventilation est p. ex. automatiquement augmenté. Icône de la touche de commande et de l’affichage du mode automatique :

 Appuyer sur la touche de commande du mode automatique. Le mode automatique est activé ou désactivé. Réglage de la fonction ECO/économie d’énergie Activation/désactivation du mode économie d’énergie Icône de la touche de commande et de l’affichage du mode ECO/économie d’énergie

L’appareil se trouve en mode de fonctionnement : ● Appuyer sur la touche de commande du mode ECO. L’appareil passe en mode économie d’énergie, l’écran s’éteint. L’appareil se trouve en mode économie d’énergie : ● Appuyer sur la touche de commande du mode ECO. L’appareil passe en mode de fonctionnement, l’écran s’allume.

Réglage du mode veille En mode veille, le ventilateur fonctionne à la vitesse la plus faible et est donc très silencieux. ● Appuyer sur la touche de commande du mode veille. Le mode veille est activé ou désactivé. Icône de la touche de commande et de l’affichage du mode veille :

Remarque Une fois la touche de commande du mode veille actionnée, toutes les icônes d’affichage (sauf celle du mode veille) s’éteignent. Au bout de 10 secondes, la touche de commande du mode veille s’éteint également. Pour quitter le mode veille, il suffit d’appuyer sur n’importe quelle touche de commande (sauf la touche Marche/Arrêt). Verrouillage / déverrouillage du tableau de commande Pour éviter toute modification accidentelle des réglages, par ex. par des enfants ou des animaux domestiques, le tableau de commande peut être verrouillé. Symbole de la touche de commande et affichage du verrouillage du tableau de commande :

Verrouillage : Appuyer sur la touche pendant 3 s. Déverrouillage : Appuyer sur la touche de verrouillage pendant 3 s. Réglage de la minuterie La minuterie peut être réglée sur la durée de fonctionnement souhaitée (max. 12 h). Une fois que la durée réglée s’est écoulée, l’appareil s’éteint automatiquement. La vitesse de la soufflerie peut être modifiée à tout moment. Icône de la touche de commande et de l’affichage de la minuterie :

 Mise en marche : appuyer plusieurs fois sur la touche de commande de la minuterie jusqu’à ce que la durée de fonctionnement souhaitée soit atteinte. L’écran affiche la durée de fonctionnement réglée.  Arrêt : appuyer sur la touche de commande de la minuterie jusqu’à ce que l’écran affiche « 0 ». Si le réglage est « 0 », la fonction de minuterie est annulée. Procéder à la réinitialisation du filtre après le remplacement du filtre Lorsque la durée de vie des filtres s’est écoulée, il faut les remplacer. Pour plus d’informations, voir le chapitre Remplacer le filtre Icône de la touche de commande de la réinitialisation du filtre :

Affichage de la qualité de l'air PM 2,5 L'écran affiche la concentration de poussières fines (PM 2,5) sous forme numérique, en µg/m³. De plus, un indice de couleur informe sur la qualité de l'air : PM 2,5

devient plus bruyant, qu’une odeur désagréable s’échappe de l’appareil (filtre) ou que le filtre est visiblement encrassé, ou même avant. Si la durée de vie du filtre est inférieure à 150 heures, l’icône clignote à l’écran (fréquence de clignotement 2x/seconde) pour rappeler qu’il faut remplacer le filtre. Le nombre suivant d’icônes s’affiche en fonction de la durée de vie : Affichage de la durée de vie du filtre (h) 2501-3000

Danger de mort par risque d’électrocution Les liquides peuvent conduire le courant, ce qui peut entraîner des blessures graves, voire mortelles. Débranchez toujours le bloc secteur de la prise de courant avant de procéder à des travaux de nettoyage ou de maintenance. Ne plongez jamais l'appareil ou le bloc secteur dans l'eau. Ne nettoyez jamais l'appareil ou le bloc secteur à l’eau. 1. Éteindre l'appareil. 2. Débrancher le bloc secteur de la prise de courant.

pas utiliser de détergents abrasifs ou corrosifs.

Remplacer le filtre Le filtre doit être remplacé au plus tard au bout de 2 500 à 3 000 heures de fonctionnement. Lorsque l’appareil

1501 - 2000 1001 - 1500 501 - 1000 1 - 500

la fiche secteur de la prise de courant et de l’appareil. Illustration J 2. Ouvrir les deux caches de filtre au niveau de la poignée encastrée et les retirer avec les deux mains. Illustration B Illustration C 3. Sortir les filtres du boîtier par les languettes. Illustration D 4. Déballer les filtres neufs. Illustration E 5. Insérer les filtres déballés. Illustration F 6. Mettre en place les caches de filtre. Illustration G

prise de courant. 8. Démarrer l’appareil. a Pour réinitialiser le filtre, appuyer sur l’icône pendant 3 s. Illustration K

Dépannage en cas de défaut Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé. Erreur

Impossible d'allumer l'appareil

 Contrôler la prise de courant et le fusible de l'alimentation électrique.  Brancher la fiche du bloc secteur dans une autre prise de courant.

 Contacter le service après-vente pour remplacer le bloc secteur.

 Contacter le service après-vente.

L'écran clignote et l'appareil ne démarre pas

Cache de filtre mal mis en place

 Mettre correctement en place le cache de filtre, en veillant également à ce que les filtres soient correctement positionnés.

 Remplacer les filtres, voir chapitre Remplacer le filtre.

 Déballer les filtres, voir chapitre Première mise en service.

Niveau de ventilation trop bas

 Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.

La sortie d'air est obstruée

 Retirer les corps étrangers.

Élimination des odeurs inefficace

Air ambiant de mauvaise qualité

 Ouvrir les fenêtres pour améliorer la ventilation.

Filtre usé ou utilisé trop longtemps

Niveau de ventilation trop bas

 Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.

Qualité de l'air mauvaise Niveau de ventilation trop bas

 Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.

 Fermer les fenêtres et les portes lorsque l'appareil fonctionne.

AF 30 : Taille de la pièce nettement su-  Tenir compte de la taille maximale de la périeure à 30 m² pièce. AF 50 : Taille de la pièce nettement su-  Tenir compte de la taille maximale de la périeure à 50 m² pièce. Grilles de ventilation de l'appareil obstruées

 Respecter les distances requises par rapport à l'appareil.  Ne rien poser sur l'appareil.

 Déballer les filtres, voir chapitre Première mise en service.

Filtres colmatés ou encrassés.

 Remplacer les filtres, voir chapitre Remplacer le filtre.

Caractéristiques techniques AF 30
