Mode d'emploi shampouineuse Kärcher SE 2 Spot Care

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères. Remarques concernant les matières composantes

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Service après-vente Notre filiale KÄRCHER répondra volontiers à toutes vos questions ou défauts.

Un autocollant qui décrit le nettoyage de l'appareil avant de le ranger se trouve sur la face intérieure du bac d'eau sale. La description des étapes 1 à 6, voir chapitre Nettoyage de l’appareil

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

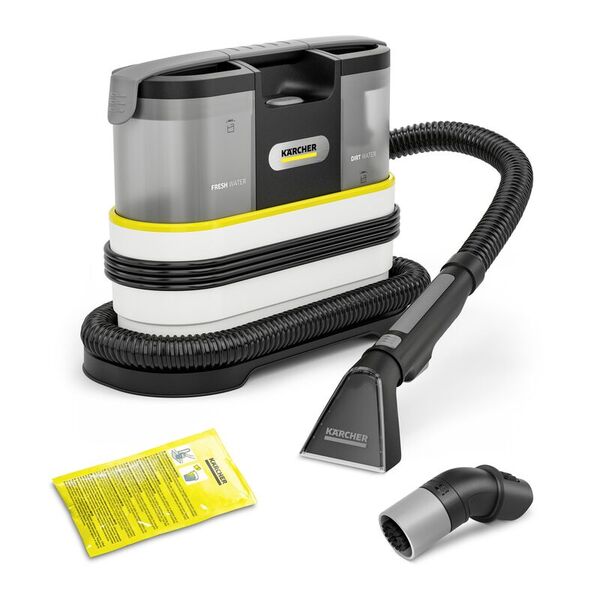

Selon le modèle choisi, il existe des différences d’équipement. L’équipement spécifique est décrit sur l’emballage de l’appareil. Pour les figures, voir la page des graphiques. Illustration A 1

Manche du flexible d'aspiration et aspersion

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet KÄRCHER local sous « Téléchargements ».

Support pour le cordon d'alimentation

Possibilité de stockage pour brosse Spot

Etendue de livraison L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

10 Poignée de transport 11 Poignée du réservoir d'eau propre 12 Bouton de verrouillage de la buse de pulvérisation 13 Porte-buse 14 Bouton de pulvérisation 15 Buse de pulvérisation 16 Flexible d'aspiration et aspersion 17 * Brosse Spot 18 * Détergeant SE KÄRCHER (100 ml) 19 * Détergeant SE KÄRCHER (1000 ml)

* En fonction de la version d'équipement

Illustration G a Appuyer sur la touche de déverrouillage. b Retirer la buse de pulvérisation du porte-buse.

Accessoires Remarque Avant la première mise en service, retirer les accessoires du réservoir d'eau propre. Illustration C

Démontage et montage de la brosse Spot

Prénettoyage Remarque Afin d'éviter d'endommager le moteur, il convient d'éliminer les saletés grossières (par exemple les miettes) à l'aide d'un aspirateur ordinaire avant de nettoyer les textiles, car l'appareil ne dispose pas d'une fonction d'aspiration à sec.

pulvérisation. Illustration G a Appuyer sur la touche de déverrouillage. b Retirer la brosse Spot du porte-buse.

Remplir le réservoir d'eau propre

Ne mettez l’appareil sous tension que lorsque le réservoir d'eau propre et le bac d'eau sale sont installés.

Les réservoirs d'eau propre et d'eau usée doivent être solidement fixés dans l'appareil.

L’utilisation de produits de nettoyage inappropriés peut endommager l’appareil et entraîner l’exclusion de la garantie. Si nécessaire, utiliser le détergent KÄRCHER SE pour le nettoyage du rembourrage. Les indications suivantes sont valables pour le dosage et l'utilisation du produit de nettoyage : ● Proportion du mélange : 25 - 50 ml de détergent pour 1 litre d'eau du robinet (selon le degré d'encrassement). ● Aide au dosage : 1 bouchon = 20 ml. Pour cet appareil, cela signifie un dosage d'environ 40 à 75 ml (2 à 4 bouchons) sur un réservoir d'eau propre plein. Le volume de remplissage complet du réservoir d'eau propre est de 1,5 litre au maximum.

haut. Illustration B 2. Remplir le réservoir d'eau propre. Illustration C a Tirer légèrement le bouchon du réservoir vers le haut pour le déverrouiller. b Retirer le couvercle du réservoir. c Remplir le réservoir d'eau potable jusqu'au marquage « MAX ». 3. Mettre le couvercle du réservoir. Illustration D a Insérer les deux languettes qui se trouvent à l'arrière du couvercle du réservoir dans les deux ouvertures étroites du réservoir. b Remettre le couvercle du réservoir en place jusqu'à ce qu'il s'enclenche de manière audible.

haut. Illustration K 3. Vider le bac d'eau sale. Illustration L a Déverrouiller le bouchon du réservoir. b Retirer le couvercle du réservoir. c Éliminer l'eau sale.

tenant par la poignée. Illustration E

Démontage et montage des buses de pulvérisation

tenant par la poignée. Illustration N

Terminer l'utilisation Arrêter l’appareil 1. Appuyer sur le bouton de Marche/d'Arrêt. Illustration H L'appareil s'arrête.

Rangement de l’appareil Illustration O 1

Fixation du cordon d'alimentation

Fixation du flexible d'aspiration et aspersion

jusqu'au collet. Illustration F

« Pulvérisation ». Illustration I De l'eau et / ou a solution de nettoyage est pulvérisée.

de nettoyage pendant au moins 5 minutes. 6. Tirer la buse de pulvérisation vers l’arrière sur la surface à nettoyer avec un chevauchement des bandes, ne pas pousser. Illustration J 7. Aspirer la solution de nettoyage résiduelle.

8. Répéter l'opération si nécessaire.

claire et chaude. Remarque L'utilisation de la brosse spot permet un nettoyage supplémentaire en profondeur des fibres des taches tenaces sur les textiles. ● Pour un résultat optimal, enlever d'abord les salissures avec le suceur pour canapés afin d'éviter que les salissures ne s'incrustent plus profondément. Nettoyer ensuite le tissu à l'aide d'une brosse.

Vidange du bac d’eau sale Dès que l'eau sale atteint le niveau de remplissage « MAX », le bac d'eau sale doit être vidé.

soigneusement les deux parties à l'eau potable. 5. Remettre le couvercle du réservoir en place et appuyer vers le bas jusqu'à ce qu'il s'enclenche de manière audible. Remarque Pour que le liquide restant puisse sécher sans laisser de résidus, ne pas enclencher le couvercle du réservoir à la fin des travaux de nettoyage, mais le laisser légèrement ouvert. Illustration M

Démontage et montage des buses de pulvérisation. 2. Nettoyer la buse de pulvérisation à l’eau courante. 3. Monter la buse de pulvérisation, voir chapitre Démontage et montage des buses de pulvérisation.

Effectuez un nettoyage du système après chaque utilisation afin d'éliminer les résidus tels que les salissures et le détergent et d'éviter d'endommager l'appareil. Remarque Avant de nettoyer le système, l'appareil doit être éteint et le réservoir d'eau propre ne doit pas contenir d'eau résiduelle avec du détergent. Remarque Les étapes 1 à 6 nécessaires au nettoyage du système se trouvent sur un autocollant à l'intérieur du bac d'eau sale, voir chapitre Symboles sur l’appareil

du robinet jusqu'à la moitié. 2. Remettre le réservoir d'eau propre dans l'appareil, voir chapitre Remplir le réservoir d'eau propre. 3. Pour nettoyer le système, allumer l'appareil et activer la buse de pulvérisation pendant 30 secondes. Remarque Option supplémentaire pour le nettoyage du système : Introduire complètement la buse de pulvérisation dans le réservoir d'eau propre et mettre l'appareil en marche. Le nettoyage est terminé dès que le réservoir d'eau propre est complètement vide. 4. Retirer le bac d'eau sale.

bac d’eau sale. 6. Retirer le flotteur du bac d'eau sale et nettoyer soigneusement les deux parties à l'eau du robinet. Une fois le nettoyage du système terminé : ● Insérer le flotteur dans le bac d’eau sale, puis insérer le bac d'eau sale sur l'appareil, voir chapitre Vidange du bac d’eau sale. ● Éteindre l'appareil. ● Retirer la fiche secteur de la prise de courant, ● En cas d'impuretés, rincer également le réservoir d'eau propre à l'eau claire et nettoyer le filtre, voir chapitre Nettoyer le filtre dans le réservoir d'eau propre.

Mettre les deux couvercles du réservoir en place, sans les verrouiller, mais en les laissant légèrement ouverts (position de séchage), afin que le liquide restant puisse sécher sans laisser de résidus. Remarque Faites attention aux marquages sur les couvercles du réservoir ainsi qu'aux impressions sur les réservoirs afin d'éviter toute confusion. ● Nettoyer la buse de pulvérisation, voir chapitre Nettoyer la buse de pulvérisation. ● Laisser sécher l'appareil et les accessoires.

Nettoyer le filtre dans le réservoir d'eau propre Remarque Au fond du réservoir d’eau propre se trouve un filtre sur lequel des particules de salissures peuvent se déposer et ainsi gêner le passage de l’eau. Par conséquent, nous recommandons de nettoyer le filtre à intervalles réguliers. Remarque Pour le nettoyage du filtre, le réservoir d'eau propre doit être retiré de l'appareil et être entièrement vidé.

par la poignée. 2. Démonter le filtre. Illustration P a Dévisser la fixation. b Retirer la fixation avec le filtre du réservoir en tirant vers le bas.

3. Bien rincer le filtre à l'eau ou le nettoyer délicatement avec une brosse souple. 4. Monter le filtre. Illustration Q a Pousser la fixation avec le filtre vers le haut dans le réservoir. b Visser la fixation.

Nettoyer le filtre de protection moteur Remarque Sous le bac d'eau sale se trouve un filtre de protection moteur en mousse dans lequel les résidus de nettoyage peuvent s'accumuler et réduire la puissance d'aspiration. C'est pourquoi le filtre de protection moteur doit être nettoyé si nécessaire. Remarque Pour nettoyer le filtre de protection moteur, le bac d'eau sale doit être retiré de l'appareil et vidé. par la poignée. Illustration K 2. Retirer le filtre de protection moteur de sa fixation.

moteur et le remettre en place. Illustration R

Dépannage en cas de défaut Erreur

Puissance d'aspiration insuffisante

Le flexible d'aspiration et aspersion ou la  Retirer le bouchon. buse de pulvérisation sont bouchés.

Le bac d'eau sale n'est pas positionné correctement.

 Vérifier l’ajustement correct du bac d'eau sale. Enfoncer le réservoir à la verticale vers le bas.

Le filtre de protection moteur situé sous  Retirer le bac d'eau sale et le filtre de prole bac d'eau sale est encrassé par des tection moteur de l'appareil et nettoyer le résidus de nettoyage. filtre de protection moteur à l'eau claire. Aucune fuite d'eau au ni- Réservoir d'eau propre vide  Remplir le réservoir d'eau propre. veau de la buse Le réservoir d'eau propre n'est pas posi-  Vérifier l’ajustement correct du réservoir d'eau propre. Enfoncer le réservoir à la vertionné correctement. ticale vers le bas. Filtre d’eau propre encrassé.

 Nettoyage du filtre d’alimentation d’eau propre.

Raccord entre la buse de pulvérisation et  Raccorder correctement les accessoires et le porte-buse inapproprié. le porte-buse. Pompe pour le détergent défectueuse.

 Faire appel au service après-vente.

Jet de pulvérisation irré- Buse de pulvérisation encrassée. gulier

 Nettoyer la buse de pulvérisation.

Formation de mousse ou Un agent antimousse est nécessaire fuite d'eau sur la partie inférieure de l'appareil SE 2 Spot

 Pour éviter la formation de mousse, ajouter les agents antimousse suivants dans le bac d'eau sale : 2-4 ml / 1-2 capuchons FoamStop Neutral, (réf. 6.295-873.0) ou FoamStop Fruity, (réf. 6.295-875.0). Remarque Foamstop n'est pas inclus dans la livraison.
