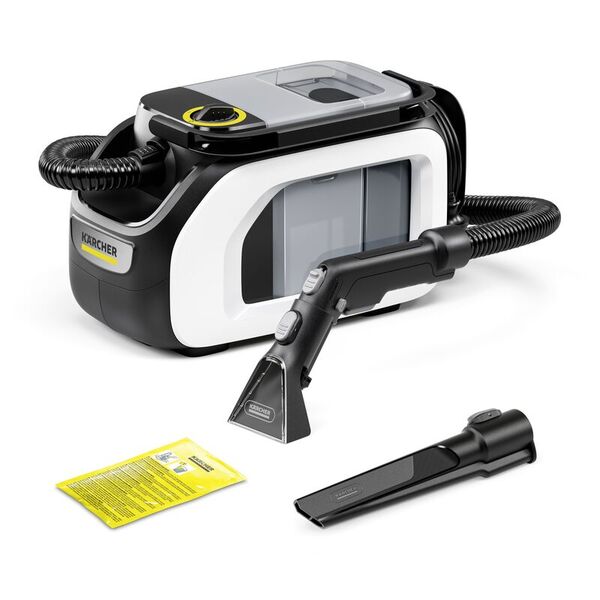

Mode d'emploi shampouineuse Kärcher SE 3 Compact (version filaire)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/ REACH

Description de l'appareil Selon le modèle choisi, il existe des différences d’équipement. L’équipement spécifique est décrit sur l’emballage de l’appareil. Pour les figures, voir la page des graphiques. Illustration A 1

Raccord du flexible d'aspiration et aspersion

Bac d’eau sale avec couvercle

Réservoir d’eau propre avec couvercle

Manche de la poignée du flexible d'aspiration et aspersion

Interrupteur principal (I (marche) / O (arrêt))

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Possibilité de stockage pour l'éponge, la brosse et le sachet de détergent

Support pour le câble d'alimentation et le suceur de sol de lavage

Notre filiale KÄRCHER répondra volontiers à toutes vos questions ou défauts.

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

11 Flexible d'aspiration et aspersion et poignée avec

levier de pulvérisation et bouton de blocage 12 Suceur pour canapé de lavage 13 Suceur fentes de lavage 14 * Flexibles d'aspiration et aspersion 2 x 0,5 m 15 * Buse de lavage au sol 16 Détergent RM 519 (100 ml)

Mise en service Prénettoyage

Le symbole pour le nettoyage du système après l’utilisation se trouvent sur l’intérieur du réservoir d’eau propre : ● Remplir le réservoir d’eau propre avec de l’eau du robinet. Introduire ensuite complètement le suceur fentes dans l'ouverture du réservoir, allumer l'appareil tout en maintenant le levier de pulvérisation enfoncé. Voir également le chapitre Terminer l'utilisation

Remarque L’appareil n’ayant pas de fonction d’aspiration à sec, éliminer au besoin la saleté à gros grains (comme les miettes) avec un aspirateur courant avant le nettoyage du textile.

Brancher le flexible d'aspiration et aspersion

l'appareil jusqu'à ce qu'il s'enclenche de manière audible. ● Pour le sortir, appuyer sur le cran d'arrêt et sortir le flexible d'aspiration et aspersion. Illustration B 2. Selon les besoins, monter les accessoires. Voir chapitre Montage des accessoires.

Remplir le réservoir d'eau propre

Ne mettez l’appareil sous tension que lorsque le réservoir d'eau propre et le bac d'eau sale sont installés.

Les réservoirs d'eau propre et d'eau usée doivent être solidement fixés dans l'appareil.

L’utilisation de produits de nettoyage inappropriés peut endommager l’appareil et entraîner l’exclusion de la garantie. Remarque Si nécessaire, utiliser le détergent KÄRCHER RM 519 pour le nettoyage du rembourrage. ● Lors du dosage du produit de nettoyage, tenir compte des quantités indiquées par le fabricant. ● Un dosage d'environ 100 ml de détergent est recommandé par remplissage du réservoir. ● Verser le produit de nettoyage et remplir d’eau jusqu’au repère « Max ». ● Le volume de remplissage complet est de 1,7 litre au maximum. Remarque Le réservoir d’eau propre peut être retiré à tout moment pour être rempli ou être rempli directement sur l’appareil. Remplissage du réservoir d’eau directement sur l’appareil 1 Tirer le bouchon du réservoir vers le haut et le tourner sur le côté. Doser le produit de nettoyage conformément aux consignes et remplir ensuite le réservoir d’eau jusqu’au repère « MAX » avec de l'eau potable. Illustration H 2 Fermer le bouchon de réservoir. Démonter le réservoir d'eau pour le remplir 1 Retirer le réservoir d’eau en le tirant verticalement vers le haut par la poignée encastrée. Illustration I 2 Tirer le bouchon du réservoir vers le haut, le tourner sur le côté et remplir le réservoir d’eau jusqu’au repère « MAX » avec le produit de nettoyage et de l’eau du robinet. Illustration J ou Déverrouiller le couvercle du réservoir, le retirer et le remplir de produit de nettoyage et d’eau du robinet jusqu’au repère « MAX ». Illustration K 3 Fermer le bouchon du réservoir ou le couvercle du réservoir, en veillant à ce qu’il soit bien fixé. 4 Insérer le réservoir d’eau jusqu’au fond de l’appareil.

Montage des accessoires Nettoyage de moquettes Pour le nettoyage de moquettes, utiliser les tubes d'aspiration et aspersion et le suceur pour sol de lavage. 1 Assembler les flexibles d'aspiration et aspersion et les raccorder au tube d'aspiration et aspersion, toutes les pièces doivent s'enclencher de manière audible. 2 Enfoncer le buse de sol de lavage sur les tubes d'aspiration et aspersion jusqu'à ce qu'elle s'enclenche de manière audible. ● Appuyer sur la touche de déverrouillage correspondante pour séparer le tube d'aspiration et aspersion des composants. Illustration C Illustration D Nettoyage pour meubles capitonnés et surfaces textiles Selon les besoins, utiliser le suceur pour canapés de lavage, suceur fentes de lavage ou la buse de lavage au

sol pour nettoyer par exemple les meubles et les matelas. ● Enfoncer le suceur pour canapés de lavage, suceur fentes de lavage ou la buse de lavage au sol sur la poignée du flexible d'aspiration et aspersion jusqu'à ce qu'il s'enclenche de manière audible. ● Appuyer sur la touche de déverrouillage pour débrancher le suceur pour canapés de lavage, le suceur fentes de lavage ou la buse de lavage au sol du flexible d'aspiration et aspersion. Illustration E Illustration F Illustration G

d'abord le levier sur la poignée, puis appuyer sur le bouton de blocage. Illustration O

meubles vers l’arrière sur la surface à nettoyer avec un chevauchement des bandes, ne pas pousser. Illustration P Remarque Pour un travail plus rapide et plus efficace, il est également possible d'utiliser la buse de lavage au sol pour le nettoyage des rembourrages (par ex. pour les grands canapés).

Remarque Dès que le bac d’eau sale est plein, le flotteur ferme l’ouverture d’aspiration et la vitesse de rotation de l’appareil augmente.

d’eau sale, voir chapitre Vider le bac d'eau sale.

Méthodes de nettoyage Salissure légère / normale 1. Mettre l’interrupteur principal en position I (Marche). Illustration M Démarrer le moteur thermique et la pompe. 2. Appuyer sur le levier pour pulvériser. La solution de nettoyage est pulvérisée. Illustration O

restes de solution de nettoyage. Si nécessaire, il est possible d'adapter le clapet d'air parasite pour régler l'intensité d'aspiration. Illustration N

et de la moquette à l’eau propre et chaude et l'imprégner au besoin. Fort encrassement ou tâches 1. Mettre l’interrupteur principal en position I (Marche). Illustration M Démarrer le moteur thermique et la pompe. 2. Appuyer sur le levier pour pulvériser. Illustration O La solution de nettoyage est pulvérisée. 3. Mettre l’interrupteur principal en position O (Arrêt). Illustration Q

et de la moquette à l’eau propre et chaude et l'imprégner au besoin.

Terminer l'utilisation Remarque Pour éviter que des particules de nettoyage et de saleté ne restent dans les conduites, effectuer un nettoyage du système (sans ajout de produits de nettoyage) après chaque utilisation. 1. Mettre l’interrupteur principal en position O (Arrêt). Illustration Q

suceur fentes. 5. Ouvrir le bouchon du réservoir et insérer complètement le suceur pour fentes dans l’ouverture.

(Marche) tout en actionnant et en maintenant enfoncé le levier de pulvérisation sur la poignée. Illustration R Le processus de rinçage est terminé dès que le réservoir d’eau propre est complètement vide. 7. Mettre l’interrupteur principal en position O (Arrêt). Illustration Q 8. Retirer la fiche secteur de la prise de courant. Enrouler le câble d'alimentation complètement mais pas trop fort (sans le serrer) autour du porte-câble. Illustration S

d'eau propre à l'eau claire et nettoyer le filtre, voir chapitre Nettoyer le filtre dans le réservoir d'eau propre 12. Débrancher le flexible vapeur de l’appareil. 13. Pour éliminer le liquide restant dans le flexible d’aspiration et aspersion : a Appuyer sur le cran d’arrêt et retirer le flexible d’aspiration et aspersion de l’appareil. Illustration B b Appuyer sur le levier de la poignée et laisser le liquide s’écouler. Remarque Pour que le liquide puisse sécher complètement, ne pas enrouler le tuyau de pulvérisation/d’aspiration autour de l’appareil pour le faire sécher. Remarque Pour éviter les flaques dans les zones d’habitation (par ex. sur la moquette, le parquet), verser le liquide résiduel dans un récipient approprié (par ex. lavabo, seau).

deux couvercles du réservoir sont alors légèrement ouverts et le liquide restant peut sécher sans laisser de résidus).

vers le haut par la poignée encastrée. Illustration T 2. Déverrouiller les deux bouchons latéraux du réservoir, retirer le couvercle du réservoir et évacuer l’eau sale. Illustration U

le couvercle du réservoir en veillant à ce qu’il soit bien fixé. Insérer le bac d’eau sale jusqu’au fond de l’appareil.

« position de séchage » (le couvercle du réservoir est alors légèrement ouvert et le liquide restant peut sécher sans laisser de résidus).

Rangement de l’appareil 1. Fixer la buse de lavage au sol au support d'accessoires du porte-câble.

sur le support d'accessoires qui se trouve sur le côté de l'appareil à l'aide de l'élastique. Veiller à ce que

le sens d'enroulement soit correct afin de pouvoir fixer la poignée ou le flexible avec l'élastique. Illustration Y

du suceur fentes de lavage également sous l'eau courante.

chapitre Remplir le réservoir d'eau propre 2. Bien rincer le filtre à l'eau ou le nettoyer délicatement avec une brosse souple. Illustration W

Risque de blessure et d’endommagement ! Risque de blessures et d'endommagement en cas de non-respect du poids. Observez le poids de l’appareil pour le transport et le stockage.

Transport à la main 1. Soulever et porter l'appareil par la poignée de transport.

Transport en véhicule 1. Empêcher l'appareil de glisser et de se renverser.

Nettoyer le filtre dans le réservoir d'eau propre

Consignes générales d’entretien  Entretenir l’appareil et les accessoires en matière synthétique à l’aide d’un détergent pour synthétique du commerce.  Rincer si nécessaire le réservoir et les accessoires à l’eau et les sécher avant toute réutilisation.

Nettoyage du couvercle du bac d’eau sale et du séparateur Remarque Il y a 2 grilles à l’intérieur du couvercle du bac d’eau sale (sur le séparateur). Si les grilles sont humides ou sales, le flotteur ne peut pas commuter correctement ou l’appareil s’arrête prématurément. Il faut donc s’assurer que les grilles sont propres et sèches pendant le fonctionnement.

sur le bac et remettre le bac en place dans l’appareil.

Nettoyer la buse de pulvérisation Remarque Si le jet de pulvérisation n'est pas uniforme, la buse de pulvérisation de l'accessoire de lavage peut être bouchée par des résidus et doit être nettoyée.

pour canapé de lavage, desserrer le support du gicleur en le tournant et le retirer avec le gicleur. Remarque Conserver soigneusement le joint torique d'étanchéité et le remettre en place après le nettoyage. Illustration X
