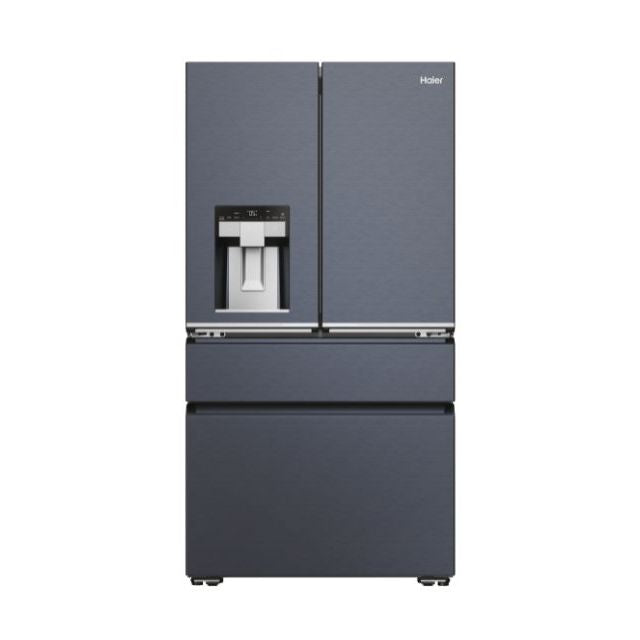

Mode d'emploi réfrigérateur américain Haier Réfrigérateur multi portes FD 90 Série 7 Pro HFW7918EIMB

Présentation

Merci d’avoir acheté un produit Haier. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à assurer l’installation, l’utilisation et l’entretien sûrs et appropriés de celui-ci. Conservez ce manuel dans un endroit pratique afin que vous puissiez toujours vous référer à celuici pour une utilisation sûre et appropriée de l’appareil. Si vous vendez l’appareil, si vous le donnez ou si vous le laissez derrière vous lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l’appareil et les consignes de sécurité.

Mise au rebut

Contribuez à protéger l’environnement et la santé humaine. Jetez l’emballage dans les bacs correspondants pour le recycler. Aidez à recycler les déchets d’appareils électriques et électroniques. Ne jetez pas les appareils marqués de ce symbole avec les déchets ménagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

AVERTISSEMENT ! Risque de blessure ou de suffocation ! Les frigorigènes et les gaz doivent être éliminés professionnellement. Assurez-vous que le tube du circuit réfrigérant n’est pas endommagé avant d’être correctement éliminé. Débranchez l’appareil du secteur. Coupez le câble d’alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte, afin d’éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

Informations sur la sécurité ........................................................................................................................................ 4 Description du produit ............................................................................................................................................... 10 Panneau de commande ............................................................................................................................................ 11 Utilisation........................................................................................................................................................................ 12 Matériel ........................................................................................................................................................................... 30 Entretien et nettoyage............................................................................................................................................... 33 Dépannage .................................................................................................................................................................... 35 Installation ...................................................................................................................................................................... 40 Données techniques .................................................................................................................................................. 44 Service clientèle ........................................................................................................................................................... 46

Accessoires

Vérifiez les accessoires et la littérature conformément à cette liste :

Mode d’emploi

Autocollant « OK » Mode d’emploi

Informations sur la sécurité

Informations sur la s écurité

Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants :

Avant la première utilisation

 Assurez-vous qu’il n’a pas été endommagé pendant le transport.  Retirez tous les emballages et gardez-les hors de portée des enfants.  Attendez au moins deux heures avant d’installer l’appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement.  Manipulez toujours l’appareil avec au moins deux personnes parce qu’il est lourd.

Installation

 L’appareil doit être placé dans un endroit bien ventilé. Garantissez un espace d’au moins 10 cm au-dessus et autour de l’appareil.  Ne placez jamais l’appareil dans un endroit humide ou un endroit où il pourrait être éclaboussé d’eau. Nettoyez et séchez les éclaboussures d’eau et les taches avec un chiffon doux et propre.  N’installez pas l’appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages).  Installez et mettez à niveau l’appareil dans une zone adaptée à sa taille et à son utilisation.  AVERTISSEMENT : Maintenez les ouvertures de ventilation situées dans l’appareil ou dans la structure encastrée libres de toute obstruction.  Assurez-vous que les informations électriques figurant sur la plaque signalétique sont conformes à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien.  L’appareil est alimenté par une alimentation de 220-240 VCA/50 Hz. Les variations anormales de tension peuvent provoquer l’arrêt de l’appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté.  N’utilisez pas d’adaptateurs multiprises ni de rallonges.  AVERTISSEMENT : Ne placez pas de systèmes multiprises portatifs ou d’alimentations portatives à l’arrière de l’appareil.  AVERTISSEMENT : Lors du positionnement de l’appareil, vérifiez que le cordon d’alimentation n’est pas coincé ou abîmé.  Ne marchez pas sur le câble d’alimentation.  Utilisez une prise de terre séparée pour l’alimentation électrique qui est facile d’accès. L’appareil doit être mis à la terre.

Informations sur la sécurité

AVERTISSEMENT !  Uniquement pour le Royaume-Uni : Le câble d’alimentation de l’appareil est équipé d’une fiche 3 pôles (de mise à la terre) qui s’adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l’appareil installé, la fiche doit être accessible.  AVERTISSEMENT : N’endommagez pas le circuit réfrigérant.

Utilisation quotidienne

 Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou si on leur a appris à utiliser l’appareil en toute sécurité et s’ils comprennent les risques courus.  Les enfants ne doivent pas jouer avec l’appareil.  Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider les appareils de réfrigération, mais ne sont pas autorisés à nettoyer et à installer les appareils de réfrigération.  Gardez les enfants âgés de moins de 3 ans à l’écart de l’appareil à moins qu’ils ne soient constamment surveillés.  Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.  L’appareil doit être positionné de manière à ce que la fiche soit accessible.  Si du gaz de ville ou tout autre gaz inflammable fuit à proximité de l’appareil, fermez la vanne du gaz qui fuit, ouvrez les portes et les fenêtres et ne débranchez pas le câble d’alimentation du réfrigérateur/congélateur ou de tout autre appareil.  Notez que l’appareil est conçu pour fonctionner dans une plage de température ambiante spécifique comprise entre 10 °C et 38 °C. L’appareil peut ne pas fonctionner correctement s’il est laissé pendant une longue période à une température inférieure ou supérieure à la plage indiquée.  Ne placez pas d’objets instables (objets lourds, récipients remplis d’eau) sur le dessus du réfrigérateur/congélateur, pour éviter les blessures corporelles causées par une chute ou une électrocution causée par le contact avec de l’eau.  Ne tirez pas sur les balconnets. La porte peut être tirée en biais, le portebouteilles peut être retiré ou l’appareil risque de basculer.  Ouvrez et fermez la porte uniquement à l’aide des poignées. L’écart entre la porte et la cave est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes du ré

Informations sur la sécurité

AVERTISSEMENT !  Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :  - L’ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments de l’appareil.  - Nettoyez régulièrement les surfaces pouvant se retrouver au contact des aliments et les systèmes d’écoulement accessibles.  - Nettoyez les réservoirs d’eau s’ils n’ont pas été utilisés pendant 48 h ; rincez le système d’eau raccordé à l’arrivée d’eau si l’eau n’a pas été tirée pendant 5 jours.  - Conservez au réfrigérateur la viande et le poisson crus dans des récipients adaptés, afin qu’ils ne se retrouvent pas au contact d’autres aliments et qu’ils ne s’égouttent pas dessus.  - Les compartiments pour produits surgelés à deux étoiles sont adaptés pour conserver les aliments pré-surgelés, conserver ou préparer des glaces et fabriquer des glaçons.  - Les compartiments à une, deux et trois étoiles ne sont pas adaptés pour surgeler les aliments frais.  - Si l’appareil de réfrigération reste vide pendant de longues périodes, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour prévenir la formation de moisissure à l’intérieur de l’appareil.  Ne conservez jamais les boissons ou les bières en bouteille, les liquides dans des bouteilles ou des canettes (en dehors des spiritueux avec un degré d’alcool très élevé), en particulier les boissons gazeuses, dans le congélateur car ceux-ci pourraient exploser durant la congélation.  Ne rangez pas des substances explosives comme des bombes d’aérosol contenant un combustible inflammable dans cet appareil.  Ne conservez pas de médicaments, de bactéries ou d’agents chimiques dans l’appareil. Cet appareil est un appareil électroménager. Il n’est pas recommandé pour stocker des produits qui nécessitent des températures strictes.  Vérifiez l’état des aliments si l’intérieur du congélateur s’est réchauffé.  Ne réglez pas une température inutilement bas

Informations sur la sécurité

AVERTISSEMENT !  Débranchez l’appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 7 minutes avant de redémarrer l’appareil, car des démarrages trop fréquents risqueraient d’endommager le compresseur.  AVERTISSEMENT : N’utilisez pas d’appareils électriques à l’intérieur des compartiments de conservation des aliments de l’appareil, sauf s’ils correspondent aux modèles recommandés par le fabricant. Entretien/nettoyage  Veillez à superviser les enfants s’ils effectuent le nettoyage et l’entretien.  Débranchez l’appareil du secteur avant d’effectuer tout entretien courant. Attendez au moins 5 minutes avant de redémarrer l’appareil, car des démarrages trop fréquents risqueraient d’endommager le compresseur.  Tenez la fiche, pas le câble, lorsque vous débranchez l’appareil.  Ne nettoyez pas l’appareil à l’aide de brosses dures, de brosses métalliques, de détergents en poudre, d’essence, d’acétate d’amyle, d’acétone et de solutions organiques similaires, d’acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur/congélateur afin d’éviter de l’endommager. Enfin, utilisez de l’eau tiède et une solution de bicarbonate de soude : environ une cuillère à soupe de bicarbonate de soude pour un litre/quart d’eau. Rincez abondamment à l’eau et essuyez. N’utilisez pas de poudres de nettoyage ou d’autres nettoyants abrasifs. Ne lavez pas les pièces amovibles au lave-vaisselle.  Ne raclez pas le givre et la glace avec des objets tranchants. N’utilisez pas de pulvérisateurs ni de réchauffeurs électriques comme des nettoyeurs à vapeur, des sèche-cheveux ou d’autres sources de chaleur pour éviter d’endommager les pièces en plastique.  AVERTISSEMENT : N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant.  Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualif

Informations sur la sécurité

AVERTISSEMENT !  Ne pulvérisez pas et ne rincez pas l’appareil pendant le nettoyage.  N’utilisez pas de jet d’eau ou de vapeur pour nettoyer l’appareil.  Ne nettoyez pas les clayettes froides en verre ou la porte vitrée à l’eau chaude. Un changement soudain de température peut casser le verre.  Si vous laissez votre appareil hors d’usage pendant une période prolongée, laissez-le ouvert pour éviter que des odeurs désagréables se forment à l’intérieur. Informations sur les gaz réfrigérants

AVERTISSEMENT ! L’appareil contient de l’ISOBUTANE, un réfrigérant inflammable (R600a). Assurez-vous que le circuit du réfrigérant n’est pas endommagé pendant le transport ou l’installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s’enflammer. Si un dommage s’est produit, gardez les sources de feu ouvert à l’écart, aérez complètement la pièce, ne branchez pas ou ne débranchez pas les cordons d’alimentation de l’appareil ou de tout autre appareil. Informez le service à la clientèle. En cas de contact du réfrigérant avec les yeux, rincez-les immédiatement à l’eau courante et appelez immédiatement un oculiste. AVERTISSEMENT : Le système de réfrigération est sous haute pression. Ne le modifiez pas. Étant donné que des réfrigérants inflammables sont utilisés, veuillez installer, manipuler et entretenir l’appareil en suivant strictement les instructions et contacter l’agent professionnel ou notre service après-vente pour mettre l’appareil au rebut.

AVERTISSEMENT ! Pour les réfrigérateurs équipés d’une fonction eau glacée, veuillez faire attention à l’avertissement suivant : Pour les appareils non destinés à être raccordés à l’alimentation en eau : AVERTISSEMENT : remplissez d’eau potable uniquement. Pour les appareils destinés à être raccordés à l’alimentation en eau : AVERTISSEMENT : raccordez uniquement à l’alimentation en eau potable. Si vous souhaitez nettoyer le système d’eau, reportez-vous au manuel d’utilisation. Si vous avez des questions, veuillez contacter le service après-vente.

Informations sur la sécurité

Utilisation prévue

Cet appareil est destiné à réfrigérer et à congeler les aliments. Il a été conçu exclusivement pour une utilisation dans les habitations et des applications similaires telles que les espaces de cuisine dans les magasins, bureaux et autres environnements de travail ; les habitations rurales et par les clients dans les hôtels, motels et autres environnements de type résidentiel, ainsi que dans les chambres d’hôtes ou B&B et activités de restauration. Il n’est pas destiné à un usage commercial ou industriel. Les changements ou modifications apportés à l’appareil ne sont pas autorisés. Une utilisation non prévue peut entraîner des risques et la perte de garantie. Normes et directives

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes et les normes du Royaume-Uni, qui prévoient le marquage CE et UK.

ATTENTION ! Lorsque vous fermez la porte, la bande verticale de la porte gauche du réfrigérateur doit être pliée à l’intérieur (1).

Si vous essayez de fermer la porte gauche et que la bande de la porte verticale n’est pas pliée (2), vous devriez la plier d’abord, sinon la bande de la porte frappera la tige de fixation ou la porte droite. Ainsi, il y aura un dommage au niveau de la bande de la porte ou une fuite se produira. Il y a un filament chauffant à l’intérieur du châssis. La température de la surface augmentera légèrement, ce qui est normal et n’affectera pas le fonctionnement de l’appareil.

Remarque En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre modèle.

Modèle (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK)) (Avec la machine à glaçons dans la porte)

A : Compartiment réfrigérateur 1 Panneau de commande 2 Pédale du distributeur 3 Bac de récupération de l’eau 4 Montant vertical 5 Machine à glaçons automatique 6 Clayettes en verre 7 Tiroir Humidity zone 8 Couvercle avec filtre à eau 9 Lampe de la poignée 10 Capteur et conduite d’air (au-dessus du panneau) 11 Lampe arrière 12 Balconnet de porte 13 Conduite d’air (derrière les tiroirs)

14 Tiroir My Zone 15 Lampe My Zone XL

B : Compartiment My Zone XL 16 Tiroir My Zone XL C : Compartiment congélateur 17 Lampe du congélateur 18 Plateau coulissant 19 Balconnet de porte 20 Tiroir du congélateur

Panneau de commande (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK)) a

Touches : A Sélecteur de mode Auto Set « 3 Sec. Wi-Fi » B Sélecteur de mode Holiday C Sélecteur de tiroir My Zone D Touche de réglage de la température « - » E Touche de réglage de la température « + » F Sélecteur de zone G Sélecteur Super-Cool H Sélecteur Super-Freeze I Sélecteur de fonction de réinitialisation du filtre J

Fonction cubed ice

m Fonction Crushed ice n Verrouillage du panneau o Fonction Wi-Fi

Touches tactiles

Les touches du panneau de commande sont des touches tactiles qui réagissent dès que le doigt les touche légèrement.

Allumez/éteignez l’appareil L’appareil fonctionne dès qu’il est branché sur l’alimentation électrique. Lorsque le réfrigérateur est mis sous tension pour la première fois, l’indicateur « d » (affichage de la température) s’allume. Les températures du réfrigérateur, de la S-Zone et du congélateur sont automatiquement réglées sur 5 °C, 5 °C et -18 °C respectivement. Le verrouillage du panneau est peut-être actif.

Remarque Lorsque l’appareil est allumé après avoir été débranché de l’alimentation secteur, il peut falloir jusqu’à 12 heures pour que les températures correctes soient atteintes. Videz l’appareil avant de l’éteindre. Pour éteindre l’appareil, tirez le cordon d’alimentation pour le sortir de la prise d’alimentation.

Verrouillage/Déverrouillage du panneau

► Verrouillage automatique : lorsque la porte du réfrigérateur, la porte du congélateur et la porte

S-Zone sont fermées et qu’aucune touche n’est actionnée dans les 30 secondes, l’écran s’éteint et se verrouille automatiquement.

Indicateur allumé

► Verrouillage manuel : lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « N »

(sélecteur de verrouillage du panneau) et maintenez-la enfoncée pendant 3 secondes, le signal sonore retentit une fois, l’indicateur « n » (verrouillage du panneau) s’allume et l’affichage est verrouillé.

En mode déverrouillé, maintenez la touche « C » (sélecteur du tiroir My Zone) pendant 3 secondes, le signal sonore retentit une fois, puis la lampe de poignée s’éteint. La lampe de poignée peut également être allumée en procédant de la même manière.

Remarque Lorsque le réfrigérateur est connecté à l’électricité pour la première fois, la fonction Fruit & Vegetable s’active automatiquement. Lorsque la fonction « 0 °C Fresh » ou « Quick Cool» est sélectionnée, la température dans la chambre du réfrigérateur doit être réglée à la température intermédiaire (5 °C) ou à une température inférieure pour assurer un environnement de stockage optimal.

Fonction Water intake activée

Remarque 1 Lorsque l’indicateur « k » (fonction Water intake) s’allume, l’indicateur « l » (fonction Cubed ice) et l’indicateur « m » (fonction Crushed ice) s’éteignent. Une fois que la pédale du distributeur est enfoncée, l’eau sort de l’orifice d’admission. 2 Lorsque le temps d’arrivée d’eau atteint 150 s, le réfrigérateur émet un bip et conserve l’eau jusqu’à 180 s, l’eau est ensuite coupée et la vanne d’eau passe en mode de protection jusqu’à 200 s, avant qu’une entrée d’eau puisse à nouveau avoir lieu. 3 Lorsque le temps cumulatif d’arrivée d’eau atteint 8 min dans les 10 min, la vanne d’eau passe en mode de protection pendant 200 s, puis l’arrivée d’eau est rétablie.

fonction cubed ice activée

Remarque 1 Lorsque l’indicateur « l » (fonction Cubed ice) s’allume, l’indicateur « k » (fonction Water intake) et l’indicateur « m » (fonction Crushed ice) s’éteignent. Lorsque le micro-interrupteur du distributeur est enfoncé, la glace pilée s’écoule de l’orifice d’admission. 2 Lorsque la machine à glaçons est activée pour la première fois, l’indicateur « l » et l’indicateur « m » s’allument de manière synchronisée dans le dernier mode mémorisé. Lorsque la machine à glaçons est raccordée pour la première fois à l’électricité, la fonction Cubed ice est désactivée par défaut. 3 Appuyez sur le micro-interrupteur du distributeur, la lumière de celui-ci s’allume avec le couvercle de celui-ci ouvert. Ensuite, le moteur du système de glace pilée commence à tourner dans le sens inverse des aiguilles d’une montre afin de pousser les glaçons. Desserrez le microinterrupteur du distributeur, la lumière s’éteint en même temps que le moteur s’arrête et le couvercle du distributeur se ferme au bout de 5 secondes. 4 En mode Cubed ice, lorsque la durée est supérieure à 50 secondes, un signal sonore se déclenche pour signaler aux utilisateurs de l’arrêter. Lorsque la durée atteint 1 minute, l’arrêt de la fonction Cubed ice est forcé, et son utilisation ne reprendra qu’au prochain actionnement de l’interrupteur. 5 En monde Cubed ice, si la porte du réfrigérateur est ouverte, le moteur qui émet de la glace s’arrête, le couvercle du distributeur se ferme, la lumière du distributeur s’éteint et l’écoulement des glaçons s’arrête. 6 Il est interdit de prendre de la glace avec la porte du réfrigérateur ouverte.

Fonction Crushed ice activée

Remarque 1 Lorsque l’indicateur « m » (fonction Crushed ice) s’allume, l’indicateur « k » (fonction Water intake) et l’indicateur « l » (fonction Cubed ice) s’éteignent. Lorsque le micro-interrupteur du distributeur est enfoncé, les glaçons s’écoulent de l’orifice d’admission. 2 Appuyez sur le micro-interrupteur du distributeur, la lumière de celui-ci s’allume avec le couvercle de celui-ci ouvert. Ensuite, le moteur du système de glace pilée commence à tourner dans le sens des aiguilles d’une montre afin de pousser les glaçons. Desserrez le microinterrupteur du distributeur, la lumière s’éteint en même temps que le moteur s’arrête et le couvercle du distributeur se ferme au bout de 5 secondes. 3 En mode Crushed ice, lorsque la durée est supérieure à 50 secondes, un signal sonore se déclenche pour signaler aux utilisateurs de l’arrêter. Lorsque la durée atteint 1 minute, l’arrêt de la fonction Crushed ice est forcé, et son utilisation ne reprendra qu’au prochain actionnement de l’interrupteur. 4 En monde Crushed ice, si la porte du réfrigérateur est ouverte, le moteur qui émet de la glace s’arrête, le couvercle du distributeur se ferme, la lumière du distributeur s’éteint et l’écoulement de la glace pilée s’arrête. 5 Il est interdit de prendre de la glace pilée avec la porte du réfrigérateur ouverte.

Régler la température

Les températures intérieures sont influencées par les facteurs suivants : ► Température ambiante ► Fréquence d’ouverture de la porte ► Quantité d’aliments stockés ► Installation de l’appareil

FR Réglez la température du réfrigérateur

1. Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « F » (sélecteur de zone). Le signal sonore retentit une fois, l’indicateur « f1 » (indicateur du réfrigérateur) clignote, puis vient le mode de réglage de la température du réfrigérateur. 2. Appuyez sur la touche « D » (touche de réglage de la température « - ») à chaque fois, le signal sonore retentit une fois, la température définie du réfrigérateur sera réduite de 1. La température du réfrigérateur s’affiche selon la séquence « 9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C-> 9 °C ».

3. Appuyez sur la touche « E » (touche de réglage de la température « + ») à chaque fois, le signal sonore retentit une fois, la température définie du réfrigérateur sera augmentée de 1. La température du réfrigérateur s’affiche selon la séquence « 1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 7 °C -> 9 °C ».

Remarque Après avoir réglé la température, s’il n’y a pas d’opération dans les 5 secondes, le système enregistrera automatiquement la température définie.

Régler la température du congélateur

1. Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « F » (sélecteur de zone). La sonnerie sonne une fois, l’indicateur « f2 » (indicateur du congélateur) clignote, puis vient le mode de réglage de la température du congélateur. 2. Appuyez sur la touche « D » (touche de réglage de la température « - ») à chaque fois, le signal sonore retentit une fois, la température définie du congélateur sera réduite de 1. La température du congélateur s’affiche selon la séquence « -14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C ».

3. Appuyez sur la touche « E » (touche de réglage de la température « + ») à chaque fois, le signal sonore retentit une fois, la température définie du congélateur sera augmentée de 1. La température du congélateur s’affiche selon la séquence « -24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C ».

Remarque Après avoir réglé la température, s’il n’y a pas d’opération dans les 5 secondes, le système enregistrera automatiquement la température définie.

Régler la température de la My Zone XL (S-Zone)

Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « F » (sélecteur de zone). Le signal sonore retentit une fois, l’indicateur « f3 » (indicateur S-Zone) clignote, puis vient le mode de réglage de la température de la S-Zone. 1. Appuyez sur la touche « D » (touche de réglage de la température « - ») à chaque fois, le signal sonore retentit une fois, la température définie de la S-Zone sera réduite de 1. La température de la S-Zone s’affiche selon la séquence « 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C -> 0 °C -> -1 °C -> -2 °C -> -3 °C -> -4 °C -> -5 °C ».

2. Appuyez sur la touche « E » (touche de réglage de la température « + ») à chaque fois, le signal sonore retentit une fois, la température définie de la S-Zone sera augmentée de 1. La température de la S-Zone s’affiche selon la séquence « -5 °C -> -4 °C -> -3 °C -> -2 °C -> 1 °C -> 0 °C -> 1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C ».

Remarque Après avoir réglé la température, s’il n’y a pas d’opération dans les 5 secondes, le système enregistrera automatiquement la température définie.

Fonction super-cool

1. Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « G » (sélecteur Super-Cool), le signal sonore retentit une fois, l’indicateur « g » (fonction Super-Cool) s’allume, puis la fonction Super-Cool est activée. 2. Lorsque l’indicateur « g » (fonction Super-Cool) s’allume, appuyez sur la touche « G » (sélecteur Super-Cool), le signal sonore retentit une fois, l’indicateur « g » (fonction Super-Cool) s’éteint, puis la fonction Super-Cool est désactivée. 3. Une fois la fonction Super-Cool activée, le réfrigérateur arrêtera automatiquement la fonction après 4 heures de fonctionnement. Si vous souhaitez quitter manuellement, vous pouvez appuyer sur la touche « G » (sélecteur Super-Cool) pour l’éteindre.

Remarque En mode Super-Cool, la température du réfrigérateur ne peut pas être réglée. Si vous appuyez sur la touche « D » (touche de réglage de la température « - ») ou sur la touche « E » (touche de réglage de la température « + ») pour régler la température du réfrigérateur, l’indicateur « g » (fonction Super-Cool) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectuée. En mode Super-Cool, la fonction Auto-set ne peut pas être activée en même temps en raison des différents modes de contrôle. Lorsque vous choisissez une fonction qui entre en conflit avec une autre, la fonction d’origine est automatiquement désactivée. Ce réfrigérateur possède un capteur de présence humaine. Le panneau de commande, la lampe de poignée et la lampe de projection s’allument automatiquement si l’utilisateur s’approche du réfrigérateur. En mode déverrouillé, maintenez la touche « G » (sélecteur du mode Super-Cool) pendant 3 secondes, le signal sonore retentit une fois, puis le fonctionnement du capteur de présence humaine est désactivé. Le fonctionnement du capteur de présence humaine peut également être activé avec la même opération.

Fonction Super-Freeze (Super-Frz) 1. Lorsque l’écran est déverrouillé, appuyez sur la touche « H » (sélecteur Super-Freeze), le signal sonore retentit une fois, l’indicateur « h » (fonction Super-Freeze) s’allume, puis la fonction Super-Freeze est activée. 2. Lorsque l’indicateur « h » (fonction Super-Freeze) s’allume, appuyez sur la touche « H » (sélecteur Super-Freeze), le signal sonore retentit une fois, l’indicateur « h » (fonction SuperFreeze) s’éteint, puis la fonction Super-Freeze est désactivée. 3. Une fois la fonction Super-Freeze activée, le réfrigérateur arrêtera automatiquement la fonction après 50 heures de fonctionnement. Si vous souhaitez quitter manuellement, vous pouvez appuyer sur la touche « H » (sélecteur Super-Freeze) pour l’éteindre.

Remarque En mode Super-Freeze, la température du congélateur ne peut pas être réglée. Si vous appuyez sur la touche « D » (touche de réglage de la température « - ») ou sur la touche « E » (touche de réglage de la température « + ») pour régler la température du congélateur, l’indicateur « h » (fonction Super-Freeze) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectuée. La fonction Super-Freeze est conçue pour conserver la valeur nutritive des aliments congelés, elle congèlera les aliments dans les plus brefs délais. Si de grandes quantités d’aliments doivent être congelées en même temps, la fonction Super-Freeze doit être réglée 24 h à l’avance, pour que le congélateur soit à basse température avant de mettre les aliments à l’intérieur. À ce moment-là, la vitesse de congélation du congélateur est améliorée, les aliments peuvent être congelés rapidement, les qualités nutritives des aliments sont efficacement conservées et les conserver devient plus pratique. En mode Super-Freezer, la fonction Auto-set ne peut pas être activée en même temps en raison des différents modes de contrôle. Lorsque vous choisissez une fonction qui entre en conflit avec une autre, la fonction d’origine est automatiquement désactivée.

Mode auto set

1. Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « A » (sélecteur de mode Auto Set), le signal sonore retentit une fois, l’indicateur « a » (mode Auto Set) s’allume, puis la fonction Auto Set est activée. 2. Lorsque l’indicateur « a » (mode Auto Set) s’allume, appuyez sur la touche « A » (sélecteur de mode Auto Set), le signal sonore retentit une fois, l’indicateur « a » (mode Auto Set) s’éteint, puis la fonction Auto Set est désactivée.

Indicateur éteint mode

Remarque En mode Auto Set, la température du réfrigérateur ou du congélateur ne peut pas être réglée. Si vous appuyez sur la touche « D » (touche de réglage de la température « - ») ou sur la touche « E » (touche de réglage de la température « + ») pour régler la température du congélateur ou du réfrigérateur, l’indicateur « a » (mode Auto Set) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectuée. En mode Auto Set, en raison de différentes méthodes de contrôle, si la fonction « Super-Cool » ou « Super-Freeze » est activée, l’indicateur « a » (mode Auto Set) s’éteint, puis la fonction Auto Set est automatiquement désactivée. En mode Auto Set, la température de la S-Zone peut être réglée manuellement en fonction des besoins.

3. En mode déverrouillé, maintenez la touche « B » (sélecteur du mode Holiday) pendant 3 secondes, le signal sonore retentit une fois, puis la lampe de projection s’éteint. La lampe de projection peut également être allumée en effectuant la même opération.

Remarque 1 En mode Holiday, la température du réfrigérateur ne peut pas être réglée. Si vous appuyez sur la touche « D » (touche de réglage de la température « - ») ou sur la touche « E » (touche de réglage de la température « + ») pour régler la température du réfrigérateur, l’indicateur « b » (mode Holiday) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectuée. 2 Avant d’utiliser la fonction Holiday, veuillez vider le réfrigérateur pour éviter que des aliments y pourrissent. Lorsque la fonction Holiday est activée, la fonction « Auto Set » ou « Super-Cool » ne peut pas être activée en même temps. 3 Dans la fonction Holiday, les icônes « Fruit&Veg », « Quick Cool », « 0 °C Fresh » dans Myzone s’éteignent et la température de Myzone ne peut pas être réglée. Le compartiment réfrigérateur et la zone Myzone s’affichent dans le réglage précédent une fois la fonction Holiday désactivée.

Mode holiday

Le mode Holiday est conçu pour ne pas utiliser le réfrigérateur pendant une période prolongée. Lorsque le mode Holiday est activé, le congélateur est sous contrôle normal et la température du réfrigérateur est automatiquement réglée sur 17 °C. La température réelle n’est pas supérieure à 17 °C, ce qui empêche les odeurs particulières causées par une température trop élevée et contribue à réduire la consommation d’énergie en même temps. 1. Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « B » (sélecteur de mode Holiday), le signal sonore retentit une fois, l’indicateur « b » (mode Holiday) s’allume, puis la fonction Holiday est activée. 2. Lorsque l’indicateur « b » (mode Holiday) s’allume, appuyez sur la touche « B » (sélecteur de mode Holiday), le signal sonore retentit une fois, l’indicateur « b » (mode Holiday) s’éteint, puis la fonction Holiday est désactivée.

Tiroir my zone

Lorsque l’écran d’affichage est déverrouillé, appuyez sur la touche « C » (sélecteur de tiroir My Zone), le signal sonore retentit une fois, l’indicateur « c1 » (mode Fruit & Vegetable), l’indicateur « c2 » (mode Quick Cool) et l’indicateur « c3 » (mode 0° C Fresh) s’allument dans l’ordre. Lorsque l’indicateur « c1 » (mode Fruit & Vegetable) s’allume, appuyez sur la touche « C » (sélecteur de tiroir My Zone), le signal sonore retentit une fois, l’indicateur « c1 » (mode Fruit & Vegetable) s’éteint, puis la fonction Fruit & Vegetable est désactivée tandis que l’indicateur « c2 » (mode Quick Cool) s’allume. Lorsque l’indicateur « c2 » (mode Quick Cool) s’allume, appuyez sur la touche « C » (sélecteur de tiroir My Zone), le signal sonore retentit une fois, l’indicateur « c2 » (mode Quick Cool) s’éteint, puis la fonction Quick Cool est désactivée tandis que l’indicateur « c3 » (mode 0 °C Fresh) s’allume. Lorsque l’indicateur « c3 » (mode 0 °C Fresh) s’allume, appuyez sur la touche « C » (sélecteur de tiroir My Zone), le signal sonore retentit une fois, l’indicateur « c3 » (mode 0 °C Fresh) s’éteint, puis la fonction 0 °C Fresh est désactivée tandis que l’indicateur « c1 » (mode Fruit & Vegetable) s’allume.

Fonction du filtre

Lorsque le réfrigérateur fonctionne pendant six mois, l’indicateur de rappel « i » (fonction de réinitialisation du filtre) s’active pour rappeler aux utilisateurs de remplacer le filtre par un neuf. Lorsque le filtre est remplacé, maintenez la touche « I » (sélecteur de la fonction de réinitialisation du filtre) pendant 3 secondes pour annuler le rappel, le compteur se réinitialise avec l’anneau sonore.

Remarque La durée de vie normale du filtre est de six mois. Il est recommandé de remplacer le filtre tous les six mois.

Mode ice maker

1. En mode déverrouillé, appuyez sur la touche « J » (sélecteur de mode Ice Maker), le signal sonore retentit une fois, l’indicateur « j » (mode Ice Maker) s’allume, puis le mode Ice Maker est activé. 2. Lorsque l’indicateur « j » (mode Ice Maker) s’allume, appuyez sur la touche « J » (sélecteur de mode Ice Maker), le signal sonore retentit une fois, l’indicateur « j » (mode Ice Maker) s’éteint, puis le mode Ice Maker est désactivé.

Indicateur éteint

Fonction Ice Maker désactivée

Remarque Lorsque le mode Ice Maker est désactivé, l’indicateur « Ice on/off » clignote lorsque l’utilisateur prend des glaçons ou de la glace pilée, ce qui indique à l’utilisateur que la fonction Ice Maker est désactivée.

Fonction water intake

Dans tous les modes (verrouillé ou déverrouillé), appuyez sur la touche « K » (sélecteur de fonction Water intake), le signal sonore retentit une fois, l’indicateur « k » (fonction Water intake) s’allume, puis la fonction Water intake est activée.

Passer des degrés celsius aux fahrenheit

1. L’usine du réfrigérateur a choisi les degrés Celsius par défaut. 2. Lorsque l’écran est déverrouillé, maintenez la touche « H » (sélecteur Super-Freeze) enfoncée pendant 3 s, le signal sonore retentit une fois, l’indicateur « e2 » (Degrés Celsius) s’éteint, l’indicateur « e1 » (Degrés Fahrenheit) s’allume.

En mode déverrouillé, appuyez en continu sur la touche « H » (sélecteur Super-Freeze) et la touche « A » (sélecteur de mode Auto Set) 5 fois (en moins de 5 secondes), le signal sonore retentit une fois, puis la fonction EPP est désactivée. La fonction EPP peut également être activée en effectuant la même opération.

Procédure d’appairage dans l’application

• Téléchargez l’application hOn sur le Store.

Étape 3 Suivez les instructions d'appairage dans Étape 2 Créez un compte dans l’application l'application hOn. hOn ou connectez-vous si vous avez déjà un compte.

Wi-fi

•Le module Wi-Fi est activé et l’icône Wi-Fi commence à clignoter •Si le réfrigérateur est enregistré, mais que le Wi-Fi est éteint, l’icône clignote •Si le réfrigérateur est enregistré et connecté, l’icône Wi-Fi reste allumée •Pour réinitialiser le Wi-Fi, appuyez sur la touche « A » du panneau de commande pendant 3 secondes

Mode d’emploi de la machine à glaçons

Raccordez uniquement à l’alimentation en eau potable. Le raccordement de la conduite d’eau ne doit être effectué que par un plombier qualifié et conformément à la législation locale et aux règlements régissant la qualité de l’eau.

Remarque L’installation de la conduite d’eau n’est pas couverte par la garantie de l’appareil.

Poussez fermement le tube d’eau sur la vanne d’arrivée

d’eau et serrez l’écrou à collet. Cette conduite d’eau doit être coupée au milieu et utilisée, et l’autre section servira de pièce de rechange.

Raccordement au robinet d’eau

Cette fonction n’est disponible que sur certains modèles. 1. Poussez le tube d’eau dans le trou du raccord de robinet fourni dans les accessoires. Le tuyau doit être maintenu fermement pendant que le raccord est enfoncé sur le tuyau. 2. Assurez-vous que la rondelle en caoutchouc est fixée à l’intérieur du raccord de robinet avant de visser le tout sur le robinet.  Vous devrez peut-être acheter un connecteur ou un adaptateur séparé si votre robinet ne correspond pas à la taille du filetage du connecteur fourni.

Vérification du raccordement d’eau

Cette fonction n’est disponible que sur certains modèles.  Mettez en marche l’alimentation en eau et mettez l’appareil sous tension. Vérifiez soigneusement tous les raccords pour déceler des fuites éventuelles dues à des tuyaux mal installés.  Appuyez sur la touche 3Sec.Filter Reset et maintenez-la enfoncée pendant trois secondes. Le nouveau filtre à eau a été activé.  Placez une tasse sous le distributeur d’eau pour vérifier que de l’eau circule dans l’appareil.  Vérifiez à nouveau le tube de raccordement et les joints d’étanchéité.

Distributeur de glace et d’eau

Avant d’utiliser le distributeur de glace et d’eau

ATTENTION !  Tenez les enfants à l’écart du distributeur pour éviter qu’ils ne jouent avec les commandes ou ne les endommagent.

ATTENTION !  Jetez les premières quantités de glace (environ 20 glaçons et 7 tasses d’eau). Cela doit également être fait si l’appareil n’a pas été utilisé pendant une longue période.  Nettoyez le système de distribution d’eau s’il n’a pas été utilisé pendant 48 heures. Rincez le système d’eau raccordé à l’alimentation en eau si l’eau n’a pas été tirée depuis 5 jours.  Pour nettoyer le système de distribution d’eau, faites couler l’eau dans le distributeur environ 5 minutes et jetez les premières quantités de glace.  N’utilisez pas de verre en cristal ou de la porcelaine pour récupérer l’eau ou la glace.

Remarque  Si vous ouvrez la porte du congélateur pendant la distribution d’eau, la distribution d’eau s’arrête.  Si vous ouvrez la porte du réfrigérateur pendant que l’eau, les glaçons ou la glace pilée sont distribués, la distribution sera mise en pause. Lorsque vous refermerez la porte, l’article sélectionné continuera d’être distribué.  Si le verre est trop fin, l’eau risque de s’échapper du verre ou de le manquer complètement.  Utilisez un verre de plus de 68 mm de diamètre pour récupérer de l’eau, des glaçons ou de la glace pilée.  Lorsque la machine à glaçons produit de plus petits glaçons ou que les glaçons se collent entre eux, la quantité d’eau qui arrive au distributeur de glaçons peut être faible en raison d’un manque d’eau dans le réservoir. Si la glace n’est pas tirée fréquemment ou si la température définie du congélateur est trop chaude, cela peut coller les glaçons ensemble.  Il est normal que de l’eau laiteuse/trouble soit tirée après le remplacement du filtre à eau. L’air dans l’eau finira par être évacué et l’eau peut être consommée en toute sécurité pendant cette période de transition.

Utilisation du distributeur de glaçons et d’eau Appuyez plusieurs fois sur la touche de sélection du distributeur jusqu’à ce que la lumière située au-dessus de l’indicateur souhaité s’allume. Appuyez sur la pédale du distributeur (1) avec un verre ou un autre récipient pour prendre de la glace, de l’eau ou de la glace pilée.

Nettoyage du distributeur

Nettoyage de la sortie de glace et d’eau Essuyez fréquemment la sortie d’eau (1) ou la sortie de glace (2) à l’aide d’un chiffon propre car elle peut se salir facilement.

Remarque Les peluches provenant du chiffon peuvent adhérer aux sorties.
