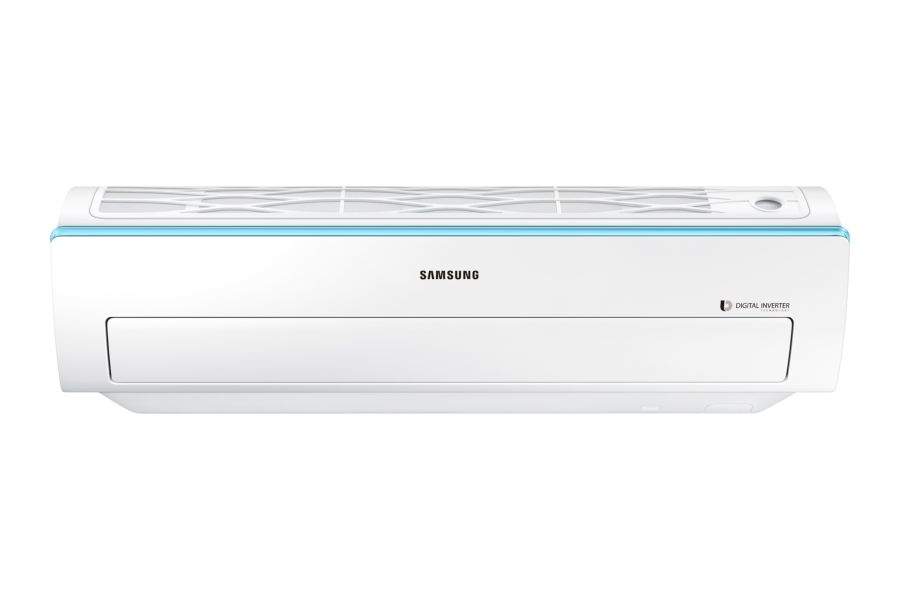

Mode d'emploi climatiseur Samsung AR24HSFSBURN

Présentation

Table des matières Informations de sécurité

Aperçu de l'appareil extérieur

Fonctionnement de la télécommande

Modes de fonctionnement Contrôle de la température Contrôle de la vitesse de ventilateur Contrôle de la direction du flux d'air

Mode Cool Fonction de refroidissement 2-Step

Mode Auto Mode Fan Fonction Fast Fonction Comfort Fonction émettant des bips sonores Fonction Quiet Fonction rétro-éclairage Fonction Wi-Fi application Smart A/C Fonction WPS application Smart A/C

Fonctions d'économie d'énergie

Fonctionnement en mode d'économie d'énergie

Vérification de consommation électrique Mode Individuel Economique Fonction de démarrage/arrêt

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 2

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Comment mettre correctement les piles (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries ne doivent pas être traitées avec les déchets ménagers. Les symboles chimiques Hg, Cd ou Pb. indiquent que la batterie contient du mercure, du cadmium ou du plomb supérieur aux niveaux de référence dans la directive 2006/66 CE. En s’assurant que ces batteries soient mises au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la sante humaine. Pour protéger les ressources naturelles et promouvoir la réutilisation du matériel, veuillez séparer les batteries des autres types de déchets et les recycler via votre système local de collecte gratuite des batteries. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 3

Informations de sécurité Informations de sécurité

Avant d'utiliser votre nouveau climatiseur, veuillez lire attentivement le contenu de ce manuel pour apprendre à utiliser avec efficacité et en toute sécurité les fonctions et fonctionnalités complètes de votre nouvel appareil. Les instructions suivantes couvrent un certain nombre de modèles et, de ce fait, les caractéristiques de votre climatiseur risquent de varier légèrement de celles décrites dans ce manuel. Pour toute question, n'hésitez pas à appeler le centre de contacts le plus proche ou à rechercher les informations dont vous avez besoin en ligne sur www.samsung.com.

AVERTISSEMENT Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles graves, voire même fatales. ATTENTION Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles d'ordre mineur ou d'endommager la propriété. Suivez les instructions.

S'assurer que la machine est mise à la terre pour éviter tout risque d'électrocution. Couper l'alimentation.

Pour l'installation

AVERTISSEMENT Utiliser un cordon d'alimentation conforme aux caractéristiques d'alimentation de ce produit ou supérieur et ne l'utiliser qu'avec cet appareil. En outre, ne pas utiliser de rallonge. 4 Français

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 4

L'installation de cet appareil doit être réalisée par un technicien qualifié ou une société d'entretien. • Dans le cas contraire, il pourrait en résulter un risque d'électrocution, d'incendie, d'explosion, de problème de produit ou de blessure qui pourrait également invalider la garantie du produit installé.

• Une rallonge est susceptible de provoquer des risques d'électrocution ou d'incendie. • Ne pas utiliser de transformateur électrique. Il pourrait provoquer un risque d'électrocution ou d'incendie. • Si la condition de tension/fréquence/intensité nominale est différente, elle est susceptible de déclencher un incendie.

Installez un interrupteur d'isolement à proximité du climatiseur (mais pas sur les panneaux du climatiseur) et un disjoncteur réservé au climatiseur. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie. Fixez l'unité extérieure fermement en position pour vous assurer que la partie électrique de cette unité n'est pas exposée. • Dans le cas contraire, il pourra en résulter un risque d'électrocution, d'incendie, d'explosion ou de problème avec le produit. N'essayez pas d'installer cet appareil près d'un chauffage ou de matériau inflammable. N'installez pas cet appareil dans un endroit humide, graisseux ou poussérieux ou exposé directement au soleil et à l'eau (ou à la pluie). N'installez pas cet appareil dans un endroit où des fuites de gaz risquent de se produire. • Il pourrait provoquer un risque d'électrocution ou d'incendie. N'essayez jamais d'installer l'unité extérieure dans un endroit comme un mur extérieur de grande hauteur d'où il pourrait tomber. • Si l'unité extérieure tombe, elle risque d'entraîner des blessures, la mort ou un endommagement de l'équipement.

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 5

Cet appareil doit être correctement mis à la terre. Ne mettez pas l'appareil à la terre sur un tuyau de gaz, un tuyau d'eau en plastique ou une ligne téléphonique. • Il pourrait en résulter un risque d'électrocution, d'incendie ou d'explosion. • Assurez-vous d'utiliser une prise mise à la terre.

ATTENTION Couvrez la climatisation avec le SAC PE après installation,et retirez-le quand vous activez le climatiseur. Installez l'appareil de niveau sur un sol dur en mesure d'en soutenir le poids. • Dans le cas contraire, vous risquez de percevoir des vibrations anormales, des bruits ou des problèmes sur le produit. Installez le tuyau de drainage correctement pour assurer l'évacuation de l'eau. • Dans le cas contraire, il risque d'y avoir un débordement susceptible d'endommager la propriété. Évitez d'ajouter un tuyau de vidange aux tuyaux d'évacuation pour éviter l'émanation d'odeurs à l'avenir. En installant l'unité extérieure, assurez-vous de raccorder le tuyau d'évacuation pour que l'évacuation soit correctement effectuée. • L'eau générée par le chauffage de l'unité extérieure peut déborder et provoquer des dommages dans la propriété. En particulier, lorsqu'un bloc de glace se détache en hiver, il peut provoquer des blessures personnelles ou fatales, ou endommager la propriété.

Alimentation électrique

AVERTISSEMENT Si un disjoncteur est endommagé, contactez le centre d'entretien le plus proche. 6 Français

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 6

ATTENTION Si le climatiseur n'est pas utilisé pendant une période prolongée ou, en présence de tonnerre ou de foudre, coupez l'alimentation au niveau du disjoncteur. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

Ne tirez pas excessivement sur le câble d'alimentation et évitez de le plier. Ne tordez pas le câble d'alimentation et évitez de l'attacher. N'attachez pas le cordon d'alimentation sur un objet métallique et évitez de placer un objet lourd au-dessus, de la faire passer entre deux objets et de le pousser dans l'espace derrière l'appareil. • Il pourrait provoquer un risque d'électrocution ou d'incendie.

UTILISATION AVERTISSEMENT Si l'appareil est inondé, veuillez contacter le centre d'entretien le plus proche. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie. Si l'appareil produit un bruit étrange, une odeur de brûlé ou de la fumée, coupez immédiatement l'alimentation électrique et contactez le centre d'entretien le plus proche. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie. En cas de fuite de gaz (comme du propane, du gas de pétrole liquéfié, etc.), aérez immédiatement sans toucher la ligne de courant. Ne touchez pas à l'appareil ni à la ligne de courant. • N'utilisez pas de ventilateur. • Une étincelle pourrait provoquer une explosion ou un incendie. Pour réinstaller le climatiseur, contactez votre centre d'entretien le plus proche. Français 7

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 7

• Dans le cas contraire, vous risquez de rencontrer des problèmes avec le produit, des fuites d'eau et des risques d'électrocution ou d'incendie. • Aucun service de livraison n'est fourni pour le produit. Si vous réinstallez le produit dans un autre endroit, les frais de construction supplémentaires et un forfait d'installation seront à votre charge. • En particulier, si vous souhaitez installer l'appareil dans un endroit inhabituel tel qu'une zone industrielle ou près de la mer où il va être exposé au sel dans l'air, veuillez contacter votre service d'entretien le plus proche. Ne touchez pas au disjoncteur avec les mains mouillées. • Il pourrait s'ensuivre un risque d'électrocution. N'arrêtez jamais le ventilateur avec le disjoncteur lorsqu'il fonctionne. • L'arrêt et la mise en marche du climatiseur avec le coupecircuit peuvent produire une étincelle et provoquer une électrocution ou un incendie. Après avoir déballé le climatiseur, conservez tous les matériaux d'emballage hors de portée des enfants car ils peuvent être dangereux pour eux. • En plaçant un sac sur sa tête, un enfant risque de suffoquer. Ne touchez pas la lame de circulation d'air avec les mains et les doigts lorsqu'elle chauffe. • Il pourrait en résulter des risques d'électrocution ou de brûlure. Veillez à ne pas insérer les doigts ni des corps étrangers dans les admissions/sorties d'air du climatiseur. • Faites particulièrement attention à ce que les enfants ne se blessent pas en insérant les doigts dans le produit. Évitez de heurter ou de tirer exagérément sur le climatiseur. • Il pourrait en résulter un risque d'incendie, de blessure ou de problème sur l'appareil. 8 Français

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 8

N'utilisez pas ce climatiseur dans un endroit mal aéré pendant de longues périodes ou à proximité de personnes infirmes. • Comme une telle situation pourrait devenir dangereuse en raison d'un manque d'oxygène, ouvrez la fenêtre pendant au moins une heure.

Veillez à ne pas placer près de l'appareil extérieur un objet qui permettrait aux enfants de grimper sur l'appareil. • Les enfants pourraient se blesser gravement.

Si un corps étranger, comme de l'eau, a pénétré dans l'appareil, coupez l'alimentation et contactez le service d'entretien le plus proche. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie. Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même. • N'utilisez aucun fusible (cuivre, fil d'acier, etc.) autre que les fusibles standard. • Dans le cas contraire, un problème d'électrocution, d'incendie, de problème sur l'appareil ou de blessure pourrait se produire.

ATTENTION Ne placez pas d'objets ou de dispositifs sous l'appareil extérieur. • De l'eau s'égouttant dans l'appareil extérieur risque de provoquer un risque d'incendie ou d'endommagement de la propriété. Vérifiez que le cadre d'installation de l'appareil extérieur est en bon état au moins une fois par an. • Dans le cas contraire, il pourrait y avoir un risque de blessure personnelle ou fatale, ou un endommagement de la propriété. L'intensité maximum est actuellement mesurée conformément à la norme IEC en termes de sécurité et d'après la norme ISO pour l'efficacité énergétique. Français 9

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 9

Ne vous tenez pas debout sur le dessus de l'appareil et ne passez pas d'objet (tel qu'une corbeille à linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, des objets métalliques, etc.) sur l'appareil. • Il pourrait en résulter un risque d'électrocution, d'incendie, de problème sur l'appareil ou de blessure. Ne faites pas fonctionner l'appareil avec les mains mouillées. • Il pourrait s'ensuivre un risque d'électrocution. Ne vaporisez pas de matériau volatil comme un insecticide sur la surface de l'appareil. • Nocifs pour les humains, ils peuvent aussi provoquer des risques d'électrocution, d'incendie ou des problèmes avec le produit. Ne buvez pas l'eau du climatiseur. • L'eau peut être nocive pour les humains. N'appuyez pas excessivement sur la télécommande et ne la démontez pas. Ne touchez pas aux tuyaux raccordés au produit. • Ils pourraient produire des brûlures ou des blessures. N'utilisez pas ce climatiseur pour préserver les équipements de précision, les produits alimentaires, les animaux, les plantes, les produits cosmétiques ou à toute autre fin inhabituelle. • Il pourrait en résulter un endommagement de la propriété. Évitez une exposition directe des humains, animaux ou plants au flux d'air du climatiseur pendant de longues périodes. • Il pourrait être nuisible aux humains, aux animaux ou aux plantes. Cet appareil n'est pas conçu pour les personnes (notamment le enfants) ayant une capacité physique, sensorielle ou mentale réduite ou un manque d'expérience et de connaissance, sans supervision ou instructions d'une personne responsable de la sécurité d'utilisation de l'appareil. Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil. 10 Français

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 10

Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance.

NETTOYAGE AVERTISSEMENT N'essayez pas ne nettoyer l'appareil en vaporisant directement de l'eau dessus. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil. • Il pourrait en résulter une décoloration, une déformation, un endommagement ou un risque d'électrocution ou d'incendie. Avant de nettoyer ou de procéder à la maintenance, coupez l'alimentation et attendez que le ventilateur s'arrête. • Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

ATTENTION Procédez avec précaution au nettoyage de la surface de l'échangeur thermique sur la porte de l'appareil en raison de ses bordures tranchantes. • Cette opération doit être réalisée par un technicien qualifié. Veuillez contacter votre installateur ou votre service d’entretien. Ne tentez pas de nettoyer vous-même le climatisateur. • Pour nettoyer l'intérieur de l'appareil, contactez le centre d'entretien le plus proche. • En nettoyant le filtre, reportez-vous aux descriptions à la section « Nettoyage d'un coup d'oeil ». • Dans le cas contraire, des dommages et des risques d'électrocution et d'incendie risquent de se produire. Français 11

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 11

Aperçu de l'appareil extérieur Le produit peut différer légèrement du visuel ci-dessous. 05 01

05 Capteur de température ambiant

06 Module Wi-Fi (ARHSFSA/HSFNB)

03 Volet de soufflage (vertical)

04 Volet de soufflage (latéral)

08 Bouton marche/arrêt / Récepteur de técommande

Affichage 01 Voyant de température Voyant de réinitialisation de filtre ( Voyant de consommation électrique Voyant de nettoyage automatique ( Voyant de dégivrage ( )

(arhsfsb/hsfnc/jsf)

Afficheur de l'unité intérieure Durée du nettoyage (minutes) Auto (Cool), Cool, Dry

REMARQUE • Lorsque vous réglez la minuterie de Nettoyage automatique, Clean clignote puis disparaît sur l'affichage de la télécommande. L'indicateur ( ) de Minuterie apparaît également sur l'affichage de l’unité intérieure. • Lorsque le climatiseur est désactivé, le nettoyage automatique démarre dès sa sélection. Lorsque le climatiseur fonctionne, le nettoyage automatique démarre dès que le climatiseur s'arrête de fonctionner. • Pendant le nettoyage automatique, le ventilateur continue à fonctionner et les lames de circulation d'air s'ouvrent pour évacuer l'air ambiant.

Nettoyage extérieur des unités intérieure et extérieure

Avant de procéder au nettoyage, veillez à arrêter l'équipement et à débrancher la prise d'alimentation.

Chiffon imbibé d'eau tiède Brosse à poils doux

Vaporisez de l'eau pour nettoyer la poussière.

ATTENTION • N'utilisez pas de détergent alcalin pour nettoyer l'afficheur. Français 27

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 27

• N'utilisez pas d'acide sulphurique, d'acide hydrochlorique ni de dissolvant organique (comme du diluant, du kérosène ou de l'acétone) pour nettoyer les surfaces. N'apposez pas d'autocollant pour éviter d'endommager la surface du climatiseur. • Pour nettoyer et inspecter l'échangeur thermique sur l'unité interne, demandez l'aide du centre d'entretien local. • Veillez à ne pas vous blesser avec les bords tranchants à la surface en manipulant l'échangeur thermique. Nettoyage du filtre Aspirateur

Brosse à poils doux 30 minutes

ATTENTION • Ne tentez pas de frotter le filtre à air avec une brosse ou autre ustensile de nettoyage. Vous risqueriez d'endommager le filtre. • N'exposez pas le filtre à air directement au soleil pour le faire sécher. REMARQUE • Nettoyez le filtre à air toutes les 2 semaines. La fréquence de nettoyage peut varier selon l'utilisation et les conditions environnementales. • En séchant dans un espace humide, le filtre à air risque de dégager des odeurs désagréables. Nettoyez-le une nouvelle fois et séchez-le dans un espace bien aéré.

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 28

Rappel de réinitialisation/nettoyage du filtre (Uniquement pour modèle ARHSFSA/HSFNB)

Afficheur deunit l'unité intérieure Indoor display

Dépannage Si le climatiseur ne fonctionne pas normalement, reportez-vous au tableau suivant pour vous faire gagner du temps tout en évitant les dépenses inutiles. Problème

Je ne parviens pas à changer la température.

• Vérifiez si le mode Fan ou Fast fonctionne. Dans ces modes, le climatiseur contrôle automatiquement la température préréglée et vous ne pouvez pas la modifier.

Le climatiseur ne fonctionne pas du tout.

• Vérifiez l'état d'alimentation, puis tentez de faire fonctionner le climatiseur. • Activez le disjoncteur, branchez le cordon d'alimentation et faites fonctionner une nouvelle fois le climatiseur. • Assurez-vous que le sectionneur est coupé. • Vérifiez si la fonction d'arrêt est active. Faites fonctionner une nouvelle fois le climatiseur en appuyant sur le bouton marche-arrêt.

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 29

Il n'y a pas de sortie d'air frais ou chaud du climatiseur.

• Vérifiez si la température préréglée est supérieure à la température actuelle en mode Cool ou inférieure en mode Heat. Appuyez sur le bouton de température de la télécommande pour modifier la température préréglée. • Vérifiez si le filtre à air est encrassé. Si le filtre à air est encrassé, il risque de réduire les performances de refroidissement ou de chauffage. Nettoyez-le régulièrement. • Vérifiez si l'unité interne est couverte ou située près d'obstacles. Retirez la couverture et les obstacles. • Vérifiez si le climatiseur fonctionne en mode de dégivrage. Lorsque de la glace se forme en hiver ou que la température extérieure est trop basse, le climatiseur exécute automatiquement la fonction de dégivrage. Lorsque cette fonction est active, le ventilateur intérieur s'arrête et l'air chaud ne sort pas. • Vérifiez si des portes ou fenêtres sont ouvertes. Elles peuvent être à l'origine des performances de refroidissement ou de chauffage insuffisantes. Fermez les portes et les fenêtres. • Vérifiez si le climatiseur se met immédiatement en marche une fois le refroidissement ou le chauffage terminé. Dans ce cas, seul le ventilateur tourne pour protéger le compresseur de l'unité extérieure.

AR5000&A3050 EU Good_IB_DB68-06110A_FR_A5.indd 30

Solution • Vérifiez que le tuyau n'est pas trop long. Lorsque la longueur du tuyau dépasse la longueur maximum, les performances de refroidissement et de chauffage risquent de chuter.

Je n'arrive pas à changer la direction du flux d'air.

• Vérifiez si la fonction good'sleep est exécutée. Lorsqu'elle est active, vous ne pouvez pas contrôler la direction du flux d'air. (Mais vous pouvez contrôler la direction du flux d'air si la fonction est exécutée en mode Heat.)

Je n'arrive pas à modifier la vitesse du ventilateur.

• Lorsque le mode Auto, Dry ou Fast est actif ou lorsque la fonction good'sleep est exécutée en mode Cool, le climatiseur d'air contrôle automatiquement la vitesse du ventilateur que vous ne pouvez pas modifier.

La télécommande ne fonctionne pas.

• Remplacez les piles de la télécommande par des neuves. • Assurez-vous que rien ne bloque le capteur de la télécommande. • Vérifiez la présence éventuelle d'un appareil d'éclairage de forte puissance près du climatiseur. La lumière vive émise par les ampoules fluorescentes ou les tubes au néon peut interrompre les ondes électriques.
