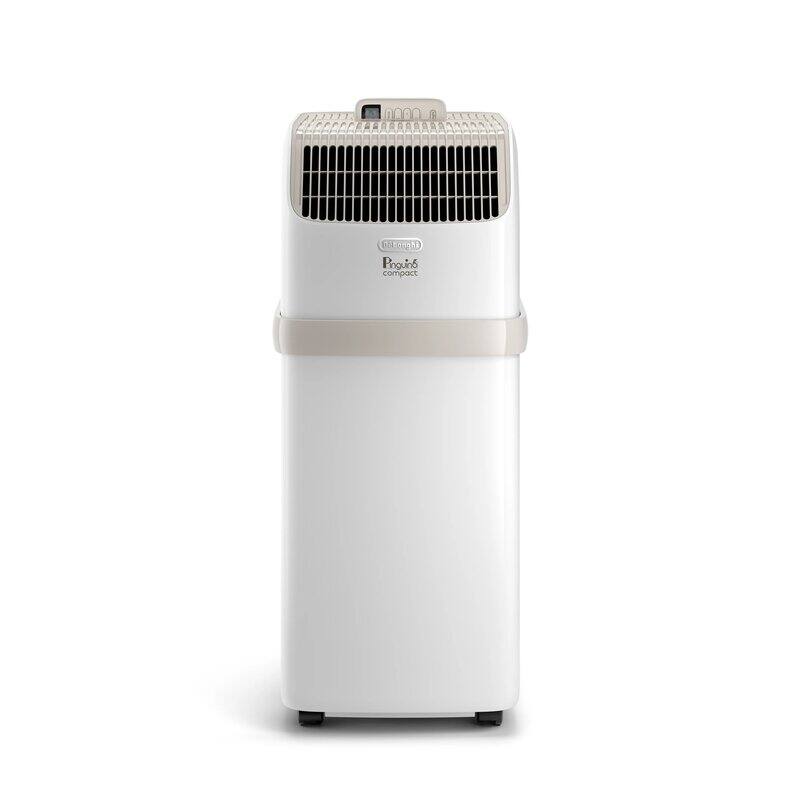

Mode d'emploi climatiseur De'Longhi Pinguino Compact

Présentation

Nous vous remercions d'avoir choisi ce produit De'Longhi. Veuillez consacrer quelques minutes à la lecture de ces instructions. Vous éviterez ainsi de courir des risques ou d'endommager l'appareil.

Les instructions ci-dessous vous permettront de préparer votre climatiseur pour un fonctionnement aussi efficace que possible. Avant utilisation, assurez-vous que les grilles d’entrée et de sortie d’air ne sont pas obstruées. Maintenir une distance minimum de 60 cm par rapport aux murs et à tout autre obstacle (Fig. 3). En mode climatisation ou déshumidification, il est nécessaire d’utiliser le tuyau d'échappement d'air (B1) (Fig. 1).

Description de l’appareil (voir page 2 - A)

A1 Grille de sortie d’air A2 Tableau de commande A3 Poignées A4 Roulettes A5 Filtre arrière A6 Filtre latéral A7 Grille d’entrée d’air A8 Logement du tuyau d’évacuation de l'air A9 Grille d’entrée d’air A10 Câble d’alimentation A11 Raccordement d’évacuation supérieur avec bouchon A12 Raccordement d’évacuation inférieur avec bouchon A13 Compartiment de télécommande

REMARQUE : Cet appareil est doté d'une fonction d'évaporation automatique pour l'élimination du condensat pendant les modes de refroidissement et de déshumidification.

Fenêtre à battant

Si l’on aune fenêtre à battant, procéder comme suit : • Placer le tuyau d'échappement d'air (B1) dans le logement prévu à cet effet à l'arrière de l'appareil (Fig. 1). • Positionner le tuyau d'échappement d'air (B1) avec l'adaptateur pour fenêtre (B4) à l'extérieur de la fenêtre pour faire sortir l'air chaud (Fig. 2).

Description des accessoires (Voir page 2 - B)

Climatisation avec installation

B1 Tuyau d'échappement d'air B2 Adaptateur de tuyau B3 Adaptateur pour montage mural/fenêtre B4 Adaptateur pour fenêtre B5 Bride murale avec bouchon B6 Télécommande

Si vous le souhaitez, l’appareil peut aussi être installé de manière semi-permanente. Dans ce cas, il faut : • Faire un trou (diam. 150 mm) dans un mur communiquant avec l’extérieur, ou à travers la vitre d’une fenêtre. Respecter la hauteur et les dimensions du trou indiquées sur la figure ci-dessous.

Branchement électrique

Avant le branchement au secteur, vérifier les points suivants : • la tension du secteur est la même que celle indiquée sur la plaque située à l'arrière de l'appareil ; • la prise et la ligne d’alimentation électrique sont dimensionnées pour supporter la charge requise ; • la prise est adaptée à la fiche de l’appareil, dans le cas contraire, remplacer la prise ; • la prise est connectée à un système de mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de ces normes de prévention des blessures. • Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés.

dans la vitre de la fenêtre

dans le socle en bois de la porte-fenêtre

Appliquer sur le trou l’accessoire bride B5 fourni avec l’appareil. Positionner le tuyau d’évacuation de l’air (B1) dans le logement prévu à cet effet à l’arrière de l’appareil (fig. 1). Appliquer l’extrémité du tuyau B1 à la bride B5 comme illustré sur la fig. 9.

Limiter au minimum la longueur et les coudes du tuyau d’air en évitant tout étranglement. Quand le tuyau B1 n’est pas raccordé, il est possible de fermer le trou avec le bouchon de la bride B5.

REMARQUE : en cas d’installations semi-permanentes, nous recommandons de laisser une porte entrouverte (même 1 cm suffira) pour garantir le changement d’air nécessaire.

Sélection modes

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (C2) jusqu’à ce que la fonction soit sélectionnée.

Démarrage et arrêt de l’appareil

Avant de brancher la fiche à la prise de courant, s'assurer que les bouchons d’évacuation (A11)(A12) situés à l'arrière de l'appareil C4 C3sont insérés correctement. Brancher la fiche dans la prise de courant. Le témoin de veille s'allume. C2Appuyer sur la touche (C1) pour allumer C1 l’appareil. Quand l’appareil se met en marche, il sera activé avec la dernière fonction réglée avant de l’éteindre.

Ce mode est idéal par temps chaud et humide lorsque la pièce

doit être refroidie et déshumidifiée. Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu’à ce que le voyant de climatisation (C9) s’allume. L’afficheur (C12) montrera la température souhaitée. • Pour changer la température à atteindre, appuyer sur la touche (C3) ou (C4). • Sélectionner la vitesse de ventilation souhaitée en appuyant sur le touche (C5).

S'assurer que l'eau ne déborde pas sur le sol et que le tuyau d'évacuation n'est pas obstrué ou plié (Fig. 4).

Mode ventilateur

Les vitesses disponibles sont les suivantes : Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité.

Lorsque vous utilisez ce mode, il n'est pas nécessaire de raccorder le tuyau d'évacuation d'air (B1) à l'appareil. Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu’à ce que le voyant u ventilateur s’allume. • Appuyer plusieurs fois sur la touche (C5) jusqu’à ce que le débit d’air souhaité soit sélectionné. Les débits d’air disponibles sont :

Débit d’air maximum : pour atteindre la température souhaitée le plus rapidement possible. Débit d’air auto : L'appareil choisit automatiquement la meilleure vitesse de ventilation en fonction de la température sélectionnée et des conditions environnementales.

Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité.

Les températures les plus appropriées en période estivale varient de 24 à 27 °C. Il n’est toutefois pas recommandé de définir une température nettement inférieure à la température extérieure.

Débit d’air maximum : pour des performances maximales.

Sélectionner l’échelle de température

La température peut être affichée en °C ou en °F. Pour changer l'unité de mesure de la température, sélectionner le mode climatisation puis appuyer sur les deux touches de diminution (C3) et d’augmentation (C4) pendant environ 10 s. Le changement d'unité de mesure est confirmé par un signal sonore.

Ce mode est idéal pour réduire l'humidité dans la pièce (printemps et automne, pièces humides, périodes de pluie, etc.). Pour ce type d'utilisation, l'appareil doit être configuré comme pour le mode climatisation. C'est-à-dire que le tuyau d'évacuation d'air (B1) doit être installé sur l'appareil pour permettre l'évacuation de l'humidité à l'extérieur. Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu’à ce que le voyant de déshumidification (C10) s’allume. • Le débit d’air disponible est :

La température peut être affichée en °C ou en °F. Pour changer l'unité de mesure de la température, sélectionner le mode climatisation puis appuyer sur les deux touches de diminution (D5) et d’augmentation (D4) pendant environ 3 s. Le changement d'unité de mesure est confirmé par un signal sonore.

Configuration de la minuterie

La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction évitera le gaspillage d'électricité en optimisant les périodes de fonctionnement.

Débit d’air automatique : l'appareil règle automatiquement la meilleure vitesse de ventilation en fonction des conditions environnementales.

Comment programmer l’arrêt différé • Quel que soit le mode de fonctionnement de l’appareil, il est possible de programmer un arrêt différé. • Appuyer sur le bouton de minuterie (C6) : le voyant de minuterie (C8) et les heures s’allument. • Utiliser le bouton (C3) ou (C4) pour programmer le nombre d’heures après lesquelles l’appareil devrait s'arrêter.

Remarque : en cas de forte humidité ambiante, il est possible d'évacuer les condensats en continu en raccordant un tuyau approprié au raccord d’évacuation supérieur (A11), afin de permettre à l'eau de s'écouler dans un récipient.

REMARQUE : Si la télécommande est remplacée ou jetée, les piles doivent être retirées et mises au rebut conformément à la législation en vigueur, car elles sont nocives pour l'environnement. Ne mélangez pas les piles neuves et usagées. Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télécommande pendant un certain temps, retirez les piles.

Quelques secondes après le réglage du temporisateur, le réglage est acquis, l'afficheur indique le mode de fonctionnement et le voyant de la minuterie reste allumé. A l'heure préréglée, le climatiseur se met en veille. Pour annuler le programme de la minuterie, appuyer deux fois sur le bouton de minuterie (C6). Le voyant de la minuterie (C8) s’éteindra. Comment programmer le démarrage différé • Mettre l’appareil en veille. • Appuyer sur le bouton de minuterie (C6) : le symbole de minuterie (C8) et les heures s’allument. • Utiliser les boutons (C3) ou (C4) pour régler le nombre d’heures après lesquelles l’appareil doit commencer à fonctionner. • L'appareil commencera à fonctionner dans le même mode de fonctionnement que celui qui a été défini précédemment. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Quelques secondes après la programmation de la minuterie, le réglage est acquis. Le voyant de minuterie reste allumé et l’afficheur retourne en standby. Pour annuler le programme de la minuterie, appuyer deux fois sur la touche de minuterie (C6). Le voyant de la minuterie (C8) s’éteindra.

La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction évitera le gaspillage d'électricité en optimisant les périodes de fonctionnement.

Comment programmer l’arrêt différé C5 il • Quel que soit C11le mode de fonctionnement de l’appareil, C6 est possible de programmer un arrêt retardé. C15 C7 de • Appuyer sur le bouton de minuterie (D6), le symbole C9 minuterie estC8 affiché et les heures s’allument. • Appuyer surC10 les boutons (D5) et (D4) jusqu'à ce que le C12 nombre d'heures à l’arrêt souhaité s’affiche sur l'afficheur. Quelques secondes C14après la programmation de la minuterie, le réglage est acquis, l'afficheur indique le mode de fonctionneC13 ment et le symbole de la minuterie reste allumé. Une fois C11le temps défini écoulé, le climatiseurC5se met en mode C6 appuyer deux veille. Pour annuler le programme de la minuterie, C7 de minuterie fois surC15 le bouton deC3minuterie (D6). Le symbole C4 C8 C9 s’éteindra.

AUTODIAGNOSTIC L'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre d'avertissements/de dysfonctionnements. Les messages d'erreur sont affichés sur l'écran de l'appareil. SI ... EST AFFICHÉ,

« Low Temperature » (Basse température) (Prévention du gel)

« Probe Failure » (Erreur sonde) (Sonde endommagée)

« High Level » (Haut niveau) (Plateau interne plein)

Utilisation avec la télécommande

Pointez la télécommande vers le récepteur (A12) du climatiseur. La distance maximale entre la télécommande et l’appareil est de 7 mètres (sans obstacles entre la télécomC11 mande et le récepteur) (Fig. 5). La télécommande doit être manipulée C15 avec précaution, sans la faire tomber ni l'exposer à la lumière C8directe du soleil et en la tenant éloignée des sources de chaleur.

D2 C5 C6 D3 C7 D4 C9 C5 D7 C6 C12 C7 C9 C13

Introduction ou remplacement des

A l'aide d'un tournevis, dévisser la vis située au dos de la télécommande, puis retirer le couvercle ; Insérer ou remplacer les piles par deux nouvelles piles LR03 « AAA » 1,5V, en les introduisant correctement (voir les indications à l'intérieur du compartiment à piles) (Fig. 6) ; Remettre le couvercle en place et le fixer à l'aide de la vis.

Sélection des modes de fonctionnement

Les modes de fonctionnement disponibles sur la télécommande

Comment programmer le démarrage différé C5 C11 C6 • Brancher l'appareil et le régler en mode veille (standby). C7 de • Appuyer surC15 le bouton de minuterie (D6), le symbole C8 et les heures s’allument. C9 minuterie s’affiche • Appuyer surC10 les boutons (D5) et (D4) jusqu’à ce que le nombre d’heures souhaitées avant la mise en route C12s'affiche. Le démarrage C14 peut être programmé à tout moment dans les 24 heures qui suivent. C13

via le bouton MODE (D2) correspondent à ceux du panneau de commande de l'appareil (C).

Sélection du débit d’air

Dans les modes climatisation et ventilations, appuyer sur le bouton (D3) pour sélectionner le débit d’air souhaité. Les débits d’air disponibles sont :

Une fois le temps défini écoulé, l'appareil commence à fonctionner dans le même mode de fonctionnement que celui défini C5 précédemment. C11 C6appuyer deux Pour annuler le programme de la minuterie, C4 fois C3 C15 C7 de minuterie sur le bouton de minuterie (D6). Le symbole C8 C9 s’éteindra.

Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité. Débit d’air maximum : pour des performances maximales.

Débit d’air auto : l’appareil choisit automatiquement le débit d’air en fonction de la température choisir et des conditions environnementales. Cette fonction est disponible en mode climatisation et est réglée en permanence en mode déshumidification.

..que dois-je faire ?

L'appareil est équipé d'un dispositif de protection contre le gel afin d'éviter une formation excessive de glace. L'appareil redémarre automatiquement lorsque le processus de dégivrage est terminé.

C5 C6 C15 le réservoir de sécurité interne C7 Si cela s’affiche, contactez votre centre de Videz en C8 dépannage agréé local. suivant les instructions de la section « C9 Fin C10 des opérations de saison ». C12 C14 C13

Conseils pour une utilisation correcte

Pour garantir des résultats optimaux de votre climatiseur, suivez ces recommandations : • Fermez les fenêtres et les portes de la pièce pour que celleci soit climatisée. Lorsque vous installez le climatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une ventilation adéquate. • N'utilisez jamais l'appareil dans des pièces très humides (laveries par exemple). • Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l’appareil beaucoup plus économique. • N’utilisez jamais l’appareil à l'extérieur. • Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce. • Assurez-vous que le climatiseur se trouve sur une surface plane.

Ne posez jamais d'objets sur le climatiseur. N’obstruez jamais les grilles d’entrée ou de sortie d’air.

Avant toute opération de nettoyage ou de maintenance, éteiC2 C1 gnez l’appareil en appuyant sur le bouton , puis débranchez-le de la prise de courant.

Nettoyer le châssis

Vous devez nettoyer l’appareil à l'aide d’un chiffon légèrement humide, puis sécher avec un chiffon sec. Pour des raisons de sécurité, ne lavez jamais le climatiseur à l'eau. Attention ! N'utilisez jamais d'essence, d'alcool ou de solvants pour nettoyer l'appareil. Ne vaporisez jamais de liquides insecticides ou similaires.

Nettoyage du filtre à air

Pour maintenir l'efficacité du climatiseur, il est recommandé de nettoyer les filtres A5 et A6 chaque semaine. Pour nettoyer les filtres, les retirer comme indiqué sur la figure 7. Utiliser un aspirateur pour enlever la poussière. S'il est très sale, le plonger dans de l'eau chaude et le rincer plusieurs fois. La température de l’eau doit être maintenue en dessous de 40° C. Après avoir lavé le filtre, le laisser sécher. Ensuite, remettre le filtre en place dans son logement

Contrôles en début de saison

S'assurer que le câble d'alimentation et la prise sont en parfait

état et que le système de mise à la terre est efficace. Respecter strictement les règles d'installation.

Opérations de fin de saison

Pour vidanger complètement l'eau du circuit interne, retirer le bouchon du tuyau d’évacuation inférieur en le tournant dans le sens inverse des aiguilles d'une montre. (Fig. 8). Purger complètement l'eau dans une bassine. Une fois que l’eau est entièrement purgée, remettre les bouchons en place en s’assurant qu'ils sont complètement fermés. Nettoyer le filtre comme indiqué précédemment. Le filtre doit être complètement sec avant d’être remis en place.

Spécifications techniques

Tension d’alimentation Puissance absorbée max pendant la climatisation Réfrigérant Capacité de refroidissement

voir étiquette signalétique

Conditions limites

Température ambiante pour la climatisation

Le transport, le chargement, le nettoyage, la récupération et l'élimination du réfrigérant ne doivent être effectués que par des centres de service technique agréés par le fabricant. L'appareil ne doit être éliminé que par du personnel spécialisé autorisé par le fabricant. Attention ! POUR ÉVITER D’ENDOMMAGER L’APPAREIL :

Avant de mettre l’appareil en marche, il est conseillé

D’ATTENDRE 24 HEURES. Une fois l’appareil installé sur le côté, l’huile doit retourner dans le compresseur pour assurer son fonctionnement correct. Si on ne laisse pas s’écouler ce laps de temps (6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne par manque d'huile.

Conserver ces instructions

Les transmettre à tout utilisateur suivant. Ce manuel d'instructions est également disponible au format PDF à l'adresse suivante www.delonghi.com

Problème

Le climatiseur ne s'allume pas

il n'est pas branché à la prise

que son dispositif de sécurité interne se soit déclenché

appelez le centre de dépannage

il y a des courbures ou des plis dans le tuyau d'évacuation d'air

positionnez le tuyau d'air correctement, en le gardant aussi court et dégagé que possible pour éviter les goulots d'étranglement

quelque chose empêche l'air d'être évacué

vérifiez et éliminez tous les obstacles empêchant l'évacuation de l'air

fenêtres, portes et/ou rideaux ouverts

fermez les portes, les fenêtres et les rideaux en gardant à l’esprit les

« conseils pour une utilisation

CORRECTE » énumérés ci-dessus

il y a des sources de chaleur dans la chambre (four, sèche-cheveux, etc.)

éliminez les sources de chaleur

le tuyau d'évacuation d'air est détaché de l'appareil

placez le flexible d’évacuation d’air dans le boîtier au dos de l’appareil (fig. 1).

nettoyez ou remplacez le filtre comme décrit ci-dessus

Le climatiseur fonctionne pour une courte période seulement

Le climatiseur fonctionne mais ne refroidit pas la pièce

les spécifications techniques de l'appareil ne sont pas adaptées à la pièce dans laquelle il se trouve. Pendant le fonctionnement, il y a une odeur désagréable dans la chambre

nettoyez le filtre comme décrit ci-dessus

Le climatiseur ne fonctionne pas pendant environ trois minutes après le redémarrage

Un dispositif de sécurité interne évite attendez. Ce délai fait partie du que l’appareil ne soit redémarré tant que fonctionnement normal. les trois minutes ne se sont pas écoulées depuis le dernier arrêt

Les inscriptions Lt/ PF/HL apparaissent sur l’afficheur.

l'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre de dysfonctionnements.

Voir le chapitre AUTO-DIAGNOSTIC
