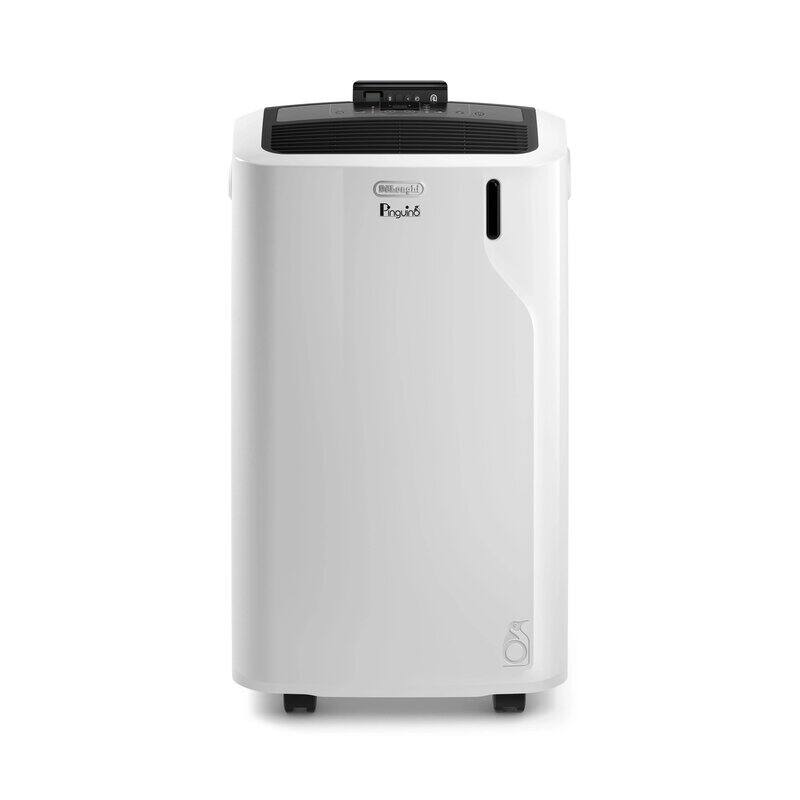

Mode d'emploi climatiseur De'Longhi Pinguino EM Series

Présentation

Nous vous remercions d'avoir choisi ce produit De'Longhi. Veuillez consacrer quelques minutes à la lecture de ces instructions. Vous éviterez ainsi de courir des risques ou d'endommager l'appareil.

Les instructions ci-dessous vous permettront de préparer votre climatiseur pour un fonctionnement aussi efficace que possible. Avant utilisation, assurez-vous que les grilles d’entrée et de sortie d’air ne sont pas obstruées. Maintenir une distance minimum de 60 cm par rapport aux murs et à tout obstacle. En mode climatisation ou déshumidification, il est nécessaire d’utiliser le tuyau d'échappement d'air (B1) (Fig. 1).

Description de l’appareil (voir page 2 - A) A1 Grille de sortie d’air A2 Tableau de commande A3 Poignées A4 Roulettes A5 Filtre A6 Grille d’entrée d’air A7 Logement du tuyau d’évacuation de l'air A8 Grille d’entrée d’air A9 Câble d’alimentation A10 Tuyau d’évacuation supérieur avec bouchon A11 Tuyau d’évacuation inférieur avec bouchon A12 Récepteur du signal de la télécommande A13 Compartiment de télécommande

REMARQUE : Cet appareil est doté d'une fonction d'évaporation automatique pour l'élimination du condensat pendant les modes de refroidissement et de déshumidification.

Fenêtre à battant

Si l’on aune fenêtre à battant, procéder comme suit : • Placer le tuyau d'échappement d'air (B1) dans le logement prévu à cet effet à l'arrière de l'appareil (Fig. 1). • Positionner le tuyau d'échappement d'air (B1) avec l'adaptateur pour fenêtre (B3) à l'extérieur de la fenêtre pour faire sortir l'air chaud (Fig. 2).

Description des accessoires (Voir page 2 - B)

B1 Tuyau d'échappement d'air B2 Adaptateur de tuyau B3 Adaptateur pour support de fenêtre extensible/fenêtre B4 Support de fenêtre extensible et broche de verrouillage B5 Tube d’évacuation B6 Bande de mousse autocollante B7 Télécommande

Fenêtre à guillotine

En fonction des besoins, placez la bande de mousse autocollante sur la fenêtre, comme indiqué à la figure 3. • Coupez la bande de mousse autocollante à la longueur souhaitée et placez-la sur la fenêtre. • Positionnez le support de fenêtre extensible sur le rebord de la fenêtre et étendez complètement le support de fenêtre extensible à l'intérieur du cadre de la fenêtre (Fig.4) • Ajuster le support de fenêtre extensible en fixant la longueur avec broche de verrouillage (Fig. 5) (Si le support de fenêtre extensible est trop grand, il est possible de couper le plastique à l'aide d'une scie. Cette opération doit être effectuée par un professionnel qualifié). • Fixer l'adaptateur pour support extensible (B3) au support de fenêtre comme indiqué dans la Fig. 6.

Branchement électrique

Avant le branchement au secteur, vérifier les points suivants : • la tension du secteur est la même que celle indiquée sur la plaque située à l'arrière de l'appareil ; • la prise et la ligne d’alimentation électrique sont dimensionnées pour supporter la charge requise ; • la prise est adaptée à la fiche de l’appareil, dans le cas contraire, remplacer la prise ; • la prise est connectée à un système de mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de ces normes de prévention des blessures. • Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés.

Sélection modes

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (C2) jusqu’à ce que la fonction soit sélectionnée.

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (D2) jusqu’à ce que la fonction soit sélectionnée.

bole de la minuterie reste allumé. Une fois le temps défini écoulé, le climatiseur se met en mode C5 veille. C6 Pour annuler le programme différé, appuyez deux fois surC4 le bouC3 C7 de minuterie s’éteindra. ton (D7). Le symbole

Mode climatisation

Ce mode est idéal par temps chaud et humide lorsque la pièce

doit être refroidie et déshumidifiée. C12

Démarrage et arrêt de l’appareil

Avant de brancher la fiche à laC14 prise de courant, s'assurer que les bouchons des tuyaux d’évacuation (A10) (A11) situés à l'arrière C4 C3de l'appareil sont raccordés correctement. Brancher la fiche dans la prise de courant. Le témoin de veille s'allume. C2Appuyer sur la touche (C1) pour allumer C1 l’appareil. C3 Quand l’appareil se met en marche, il sera activé avec la dernière fonction réglée avant de l’éteindre. Pour éteindre l’appareil, appuyer une nouvelle fois sur laC2touche ON/STAND-BY (C1).

Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce C13 que le voyant de climatisation (C11) s'allume. L’afficheur (C14) montrera la température souhaitée. • Pour changer la température à atteindre, appuyer sur la touche (C3) ou (C4). C4 • Sélectionner la vitesse de ventilation souhaitée en ap-

Les vitesses disponibles sont les suivantes :

REMARQUE : Si le démarrage ne se poursuit pas, l’éclairage de l'afficheur s’atténue quelques minutes plus tard afin de réduire la consommation d'énergie.

Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité.

d'évacuer le condensat en continu en raccordant le tuyau fourni (B5) sur le tuyau d'évacuation supérieur (A10) et en laissant ainsi l'eau s'écouler dans un récipient. Faire attention à ce que l'eau ne déborde pas sur le sol et que le tuyau d'évacuation ne soit pas obstrué (Fig. 9).

Débit d’air moyen : quand le niveau de bruit doit être faible tout en permettant un bon niveau de confort. Débit d’air maximum : pour atteindre la température souhaitée le plus rapidement possible.

Mode ventilateur

Débit d’air automatique : L'appareil choisit automatiquement la meilleure vitesse de ventilation en fonction de la température sélectionnée et des conditions environnementales. Les températures les plus appropriées en période estivale varient de 24 à 27 °C. Il n’est toutefois pas recommandé de définir une température nettement inférieure à la température extérieure.

Lorsque vous utilisez ce mode, il n'est pas nécessaire de raccorder le tuyau d'évacuation d'air (B1) à l'appareil. Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu’à ce que le voyant u ventilateur s’allume. • Appuyer plusieurs fois sur la touche (C5) jusqu’à ce que le débit d’air souhaité soit sélectionné. Les débits d’air disponibles sont :

FONCTION SILENCE (disponible uniquement

dans le mode climatisation et sur certains modèles)

Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité. Débit d’air moyen : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort.

En activant cette fonction en mode climatisation, le bruit de l’appareil est réduit encore plus. Pour l'activer, appuyer sur le bouton (C6), le voyant (C9) s’allume.

Débit d’air maximum : pour des performances maximales.

Configuration de la minuterie

Ce mode est idéal pour réduire l'humidité dans la pièce (printemps et automne, pièces humides, périodes de pluie, etc.). Pour ce type d'utilisation, l'appareil doit être configuré comme pour le mode climatisation. C'est-à-dire que le tuyau d'évacuation d'air (B1) doit être installé sur l'appareil pour permettre l'évacuation de l'humidité à l'extérieur. Pour régler ce mode correctement : • Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant de déshumidification (C12) s'allume. • L'appareil choisira automatiquement le meilleur débit d'air. Remarque : en cas de forte humidité ambiante, il est possible

La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction évitera le gaspillage d'électricité en optimisant les périodes de fonctionnement.

La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction évitera le gaspillage d'électricité en optimisant les périodes de fonctionnement.

Comment programmer l’arrêt différé C5 il • Quel que soit C11le mode de fonctionnement de l’appareil, C6 est possible de programmer un arrêt retardé. C7 de • Appuyer surC15 le bouton de minuterie (D7) ; le symbole C8 et les heures s’allument. C9 minuterie s’affiche • Appuyer surC10 les boutons (D5) et (D4) jusqu'à ce que le C12 nombre d'heures à l’arrêt souhaité s’affiche sur l'afficheur. Quelques secondes C14après le réglage de la minuterie, le réglage est acquis, l'écran indique le mode de fonctionnement etC13 le sym-

REMARQUE : Les fonctions de la télécommande (D) correspondent à celles du panneau de commande (C).

Utilisation avec la télécommande

Comment programmer l’arrêt différé • Quel que soit le mode de fonctionnement de l’appareil, il est possible de programmer un arrêt différé. • Appuyez sur le bouton de minuterie (C7) : le voyant de minuterie (C10) et les heures s’allument. • Utiliser les boutons (C3) ou (C4) pour régler le nombre d’heures qui doivent passer avant que l’appareil ne s’éteignent. Quelques secondes après le réglage du temporisateur, le réglage est acquis, l'afficheur indique le mode de fonctionnement et le voyant de la minuterie reste allumé. A l'heure préréglée, le climatiseur se met en veille. Pour annuler le programme de la minuterie, appuyer deux fois sur le bouton de la minuterie (C7). Le voyant de la minuterie (C10) s'éteint.

Pointez la télécommande vers le récepteur (A12) du climatiseur. La portée maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur). La télécommande doit être manipulée avec précaution, sans la faire tomber ni l'exposer à la lumière directe du soleil et en la tenant éloignée des sources de chaleur.

Introduction ou remplacement des batteries

Retirer le couvercle à l’arrière de la télécommande ; Insérer ou remplacer les piles par deux piles neuves LR03 AAA 1,5V, en les insérant correctement (voir le sens à l'intérieur du compartiment des piles) (Fig. 8) ; Remettre le couvercle en place. Lorsque le voyant indiquant l’état de charge des piles situé sur l’écran de la télécommande clignote, les piles doivent être remplacées ( ).

REMARQUE : Si la télécommande est remplacée ou jetée, les piles doivent être retirées et mises au rebut conformément à la législation en vigueur, car elles sont nocives pour l'environnement. Ne mélangez pas les piles neuves et usagées. Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télécommande pendant un certain temps, retirez les piles.

Comment programmer le démarrage différé • Mettre l’appareil en veille. • Appuyez sur le bouton de minuterie (C7) : le voyant de minuterie (C10) et les heures s’allument. • Utiliser les boutons (C3) ou (C4) pour régler le nombre d’heures après lesquelles l’appareil doit commencer à fonctionner. • L'appareil commencera à fonctionner dans le même mode de fonctionnement que celui qui a été défini précédemment. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Quelques secondes après la programmation de la minuterie, le réglage est acquis. Le voyant de minuterie reste allumé et l’afficheur retourne en standby. Pour annuler le programme de la minuterie, appuyer deux fois sur la touche de minuterie (C7). Le voyant de la minuterie (C10) s’éteint.

Sélectionner l’échelle de température

Brancher l'appareil à la prise. C2 C1 (D1). Lorsqu'il est Appuyer surC13 la touche ON/STAND-BY allumé, le climatiseur commence à C4fonctionner dans le C3 même mode que lorsqu'il était éteint. • Pour éteindre l’appareil, appuyer une nouvelle fois sur la C2touche ON/STAND-BY (D1). C1 C4 REMARQUE : Ne jamais éteindre l'appareil en débranchant la fiche. Toujours l’éteindre en appuyant sur le bouton ON/STANDC1 quelques minutes avant de débrancher la BY (D1) et attendre fiche. Ce n’est qu’ainsi que l’appareil effectuera les vérifications standard.

La température peut être affichée en °C ou en °F. Pour changer l’unité de mesure de la température, sélectionnez le mode climatisation puis appuyez simultanément sur les touches de diminution (D5) et d’augmentation (D4) pendant environ 3 s.

Sélection des températures

Dans le mode de conditionnement, appuyer sur le bouton (D4) C11 ou (D5) pour sélectionner la température souhaitée.

C15 C8 Dans les modes climatisation et ventilations, appuyer C10 sur le bouSÉLECTION DU DÉBIT D’AIR

C9 C2 C5 Comment programmer le démarrage différé C1 C11 C12 C6 • Brancher l'appareil et le régler en mode veille (standby). C7 de • Appuyer surC15 le bouton de minuterie (D7) ; le symbole C8 C13 et les heures s’allument. C9 minuterie s’affiche • Appuyer surC10 les boutons (D5) et (D4) jusqu’à ce que le nombre d’heures souhaitées avant la mise en route C12s'affiche. Le démarrage peut être programmé à tout moment C14 dans les 24 heures C4 qui suivent. C13

ton (D3) pour sélectionner le débit d’air souhaité. Les débits d’air disponibles sont : C14

Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité. Débit d’air moyen : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort.

Une fois le temps défini écoulé, l'appareil commence à fonctionner dans le même mode de fonctionnement que celui défini C5 précédemment. C1 C6 Pour annuler le programme différé, appuyez deux fois surC4 le bouC3 C7 de minuterie s’éteindra. ton (D7). Le symbole

Débit d’air maximum : pour des performances maximales. C2

Débit d’air auto : l’appareil choisit automatiquement le débit d’air en fonction de C15 la température C8 choisir et des conditions environnementales. Cette C10 sélection est uniquement disponible en mode climatisation.

C14 FONCTION SILENCE (disponible uniquement dans le mode climatisation et sur certains modèles)

En activant cette fonction, le bruit de fonctionnement est réduit encore plus. Pour l’activer, appuyez sur le bouton (D6) de la télécommande. L’écran affiche le bouton correspodant. C3

AUTODIAGNOSTIC L'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre d'avertissements/de dysfonctionnements. Les messages d'erreur sont affichés sur l'écran de l'appareil. SI ... EST AFFICHÉ,

« Low Temperature » (Basse température) (Prévention du gel)

« Probe Failure » (Erreur sonde) (Sonde endommagée)

« High Level » (Haut niveau) (Plateau interne plein)

..que dois-je faire ?

Si cela s’affiche, contactez votre centre de Videz le réservoir de sécurité interne en C15 C7 L'appareil est équipé d'un dispositif de dépannage agréé local. suivant les instructions de la section « Fin C8 C9 protection contre le gel afin d'éviter une des C10 formation excessive de glace. L'appareil opérations de saison ». C12 redémarre automatiquement lorsque le C14 processus de dégivrage est terminé.

Conseils pour une utilisation correcte

Pour garantir des résultats optimaux de votre climatiseur, suivez ces recommandations : • Fermez les fenêtres et les portes de la pièce pour que celleci soit climatisée. Lorsque vous installez le climatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une ventilation adéquate. • N'utilisez jamais l'appareil dans des pièces très humides (laveries par exemple). • Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l’appareil beaucoup plus économique. • N’utilisez jamais l’appareil à l'extérieur. • Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce. • Assurez-vous que le climatiseur se trouve sur une surface plane.

Ne posez jamais d'objets sur le climatiseur. N’obstruez jamais les grilles d’entrée ou de sortie d’air.

Avant toute opération de nettoyage ou de maintenance, éteiC2 C1 gnez l’appareil en appuyant sur le bouton , puis débranchez-le de la prise de courant.

Nettoyer le châssis

Vous devez nettoyer l’appareil à l'aide d’un chiffon légèrement humide, puis sécher avec un chiffon sec. Pour des raisons de sécurité, ne lavez jamais le climatiseur à l'eau. Attention ! N'utilisez jamais d'essence, d'alcool ou de solvants pour nettoyer l'appareil. Ne vaporisez jamais de liquides insecticides ou similaires.

Nettoyage du filtre à air

Pour maintenir l'efficacité du climatiseur, il est recommandé de nettoyer le filtre à poussière après chaque semaine d'utilisation. Le filtre est situé sur la grille d’entrée d’air (A6). Pour nettoyer le filtre, il est nécessaire de le retirer comme indiqué sur la figure 11. Utiliser un aspirateur pour enlever la poussière. S'il est très sale, le plonger dans de l'eau chaude et le rincer plusieurs fois. La température de l’eau doit être maintenue en dessous de 40° C. Après avoir lavé le filtre, le laisser sécher. Enfin, remettre le filtre en place dans son logement. Ne couvrez pas l’appareil

Contrôles en début de saison

S'assurer que le câble d'alimentation et la prise sont en parfait état et que le système de mise à la terre est efficace. Respecter strictement les règles d'installation.

Opérations de fin de saison

Pour évacuer entièrement l’eau du circuit interne, retirez le bouchon du tuyau d’évacuation inférieur en le tournant dans le sens contraire des aiguilles d’une montre et poussez-le pour retirer le bouchon interne (Fig. 12). Purger complètement l'eau dans une bassine. Une fois que l’eau est entièrement purgée, remettre les bouchons en place en s’assurant qu'ils sont complètement fermés. Nettoyer le filtre comme indiqué précédemment. Le filtre doit être complètement sec avant d’être remis en place.

Spécifications techniques

Puissance absorbée max pendant la climatisation Réfrigérant Capacité de refroidissement

Conditions limites

voir étiquette signalétique “ “ “

Température ambiante pour la climatisation

Le transport, le chargement, le nettoyage, la récupération et l'élimination du réfrigérant ne doivent être effectués que par des centres de service technique agréés par le fabricant. L'appareil ne doit être éliminé que par du personnel spécialisé autorisé par le fabricant. Attention ! POUR ÉVITER D’ENDOMMAGER L’APPA-

Avant de mettre l’appareil en marche, il est conseillé

D’ATTENDRE 24 HEURES. Une fois l’appareil installé sur le côté, l’huile doit retourner dans le compresseur pour assurer son fonctionnement correct. Si on ne laisse pas s’écouler ce laps de temps (6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne par manque d'huile.

Problème

Le climatiseur ne s'allume pas

il n'est pas branché à la prise

que son dispositif de sécurité interne se soit déclenché

appelez le centre de dépannage

il y a des courbures ou des plis dans le tuyau d'évacuation d'air

positionnez le tuyau d'air correctement, en le gardant aussi court et dégagé que possible pour éviter les goulots d'étranglement

quelque chose empêche l'air d'être évacué

vérifiez et éliminez tous les obstacles empêchant l'évacuation de l'air

fenêtres, portes et/ou rideaux ouverts

fermez les portes, les fenêtres et les rideaux en gardant à l’esprit les

« conseils pour une utilisation

CORRECTE » énumérés ci-dessus

il y a des sources de chaleur dans la chambre (four, sèche-cheveux, etc.)

éliminez les sources de chaleur

le tuyau d'évacuation d'air est détaché de l'appareil

placez le flexible d’évacuation d’air dans le boîtier au dos de l’appareil (fig. 1).

nettoyez ou remplacez le filtre comme décrit ci-dessus

Le climatiseur fonctionne pour une courte période seulement

Le climatiseur fonctionne mais ne refroidit pas la pièce

les spécifications techniques de l'appareil ne sont pas adaptées à la pièce dans laquelle il se trouve. Pendant le fonctionnement, il y a une odeur désagréable dans la chambre

nettoyez le filtre comme décrit ci-dessus

Le climatiseur ne fonctionne pas pendant environ trois minutes après le redémarrage

un dispositif de sécurité interne évite que attendez. Ce délai fait partie du l’appareil ne soit redémarré tant que trois fonctionnement normal. minutes ne se sont pas écoulées depuis le dernier arrêt

Les inscriptions Lt/PF/HL apparaissent à l’écran.

l'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre de dysfonctionnements.

Voir le chapitre AUTO-DIAGNOSTIC
