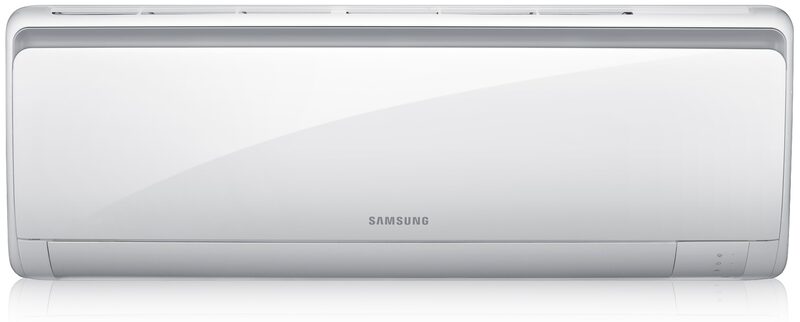

Mode d'emploi climatiseur Samsung AR09FSFPDGMN

Pour le nettoyage

Ne pas nettoyer en pulvérisant l'eau directement sur l'appareil. Ne pas utiliser de benzène, de diluant ou d'alcool pour nettoyer l'appareil.  Cela peut provoquer une décoloration, une déformation, des dommages, un choc électrique ou un incendie. Avant de nettoyer ou de faire une opération de maintenance, coupez l’alimentation et attendez que le ventilateur s’arrête.  Ne pas faire cela peut entraîner un électrochoc ou un incendie.

Faites attention aux arêtes vives lorsque vous nettoyez la surface de l’échangeur de chaleur de l'unité extérieure.  Pour éviter de se faire couper les doigts, porter des gants en coton épais lors du nettoyage. Ne pas nettoyer soi-même l'intérieur du climatiseur.  Pour le nettoyage intérieur de l'appareil, contactez votre centre de service le plus proche.  Pour le nettoyage du filtre interne, reportez-vous à la description «nettoyage du climatiseur»  Ne pas tenir compte de ces instructions peut entraîner des dommages, un choc électrique ou un incendie.

Vérification avant utilisation Mode d'utilisation

Le tableau ci-dessous indique la température et les taux d'humidité du climatiseur qui peuvent être utilisé a l'intérieur. Consulter le tableau pour une utilisation optimale. Mode

Humidité relative de 80% ou moins

 En mode de refroidissement, si le climatiseur fonctionne longtemps dans une zone de forte humidité, il peut se former une

 Si la température extérieure descend a -5 ° C, la capacité de chauffage peut diminuer jusqu'à 60% ~ 70% de la capacité

spécifiée selon les conditions d'utilisation.

Modèle : AJ Température Température Humidité intérieure intérieure extérieure

Remarque AJ100*** température extérieure : -10˚C~46˚C. AJ100*** température extérieure : -10˚C~46˚C.

 La température standard pour le chauffage est de 7 ˚ C. Si la température extérieure tombe à 0 ˚ C ou au-dessous, la capacité

de chauffage peut être réduite en fonction de la condition de température.

 Si l'opération de refroidissement est utilisée à plus de 32 ˚ C (température intérieure), la capacité de chauffage ne pourra pas

refroidir à sa pleine capacité.

La maintenance de votre climatiseur Protections internes via le système de contrôle de l'unité  Cette protection interne est mise en marche si une erreur interne se produit dans le climatiseur.

Le ventilateur interne sera éteint a l’encontre de l'air froid lorsque la pompe à chaleur fait chauffage.

Le ventilateur interne sera éteint, pour déglacer quand la pompe à chaleur chauffe.

Anti-protection de la batterie interne Protéger le compresseur

Le compresseur est éteint pour protéger la batterie interne lorsque le climatiseur fonctionne en mode Refroidissement. Afin de protéger le compresseur de l'unité extérieure, le climatiseur ne démarre pas immédiatement son fonctionnement.

• S i la pompe à chaleur fonctionne en mode chauffage, le cycle de dégivrage est actionné pour enlever le givre de l’unité extérieure qui s’est déposée a basse température. Le ventilateur interne est coupé automatiquement et redémarre seulement une fois le cycle de dégivrage terminé.

Vérification du nom des pièces Votre climatiseur peut être légèrement différent de l'illustration ci-dessus en fonction de votre modèle.

Principaux composants FRANÇAIS

Capteur de température de la pièce Prises d’air

Filtre à air (sous le panneau)

Lame de débit d’air (haut et bas) Lame axe de levier

Lame de débit d’air (gauche et droit)

Indicateur Indicateur Timer (Minuterie)/ Auto clean Indicateur de fonctionnement

(marche/arret)

Vérification télécommande • Dirigez la télécommande vers le récepteur de l'unité intérieure. • Lorsque vous appuyer correctement sur la touche de la télécommande, vous entendrez le bip sonore de l’unité intérieure et un indicateur de transmission ( ) apparaitra sur l’écran de la télécommande.

Touches de la télécommande

Le mode ÉCO permet de réduire la valeur maximale de consommation d’énergie et d'entretenir un espace frais avec une température entre 24 ° C ~ 30 ° C.

Faire fonctionner la vitesse automatique du ventilateur pour refroidir rapidement.

Pendant le fonctionnement, réduire le bruit généré depuis l’unité intérieure.

Réglez l’On Timer à la position On.

Réglez l’Off Timer à la position On.

Ajustez le temps du compteur horaire/ fonction . Ce bouton n'est pas utilisable.

• Assurez-vous que l'eau ne s'infiltre pas dans la télécommande.

Marche/Arrêt du climatiseur.

Configurer l'un des 5 modes de fonctionnement (voir pages 14 -15 pour les instructions).

Fonction nettoyage automatique – Séchage interne de l’unité intérieure pour se débarrasser de l’odeur.

Activer/Désactiver automatiquement de haut en bas le mouvement de la lame d’air.

Augmentation / diminution de la température de 1 ˚ C.

Ajustez le réglage du débit d’air avec les 4 vitesses de ventilation différentes telles que Auto/Low/Med/High.

Indicateur Turbo Indicateur Quiet Indicateur Smart Saver

Indicateur On Timer Indicateur Off Timer

Indicateur de mode de fonctionnement Indicateur de batterie faible Indicateur de transmission Indicateur Air swing Indicateur vitesse du ventilateur Auto (Turbo) Low Med High

Changement de piles Lorsque la batterie est épuisée, il sera affiché ( ) a l’écran de la télécommande. Changez les piles lorsque cet icône apparaît. La télécommande nécessite deux piles AAA de 1,5 V.

Conservation de la télécommande Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles et conservez-les.

Poussez la flèche sur le côté

arrière de la télécommande et tirez vers le haut.

2. Installez deux batteries AAA. Vérifiez et assortissez les signes “+” et “-” en conséquence. Assurezvous que vous avez installé les batteries dans la position correcte.

Fermez la couverture en la glissant de

nouveau à son position originale. Vous devriez entendre le bruit de clic quand la couverture est bloquée correctement.

• La présence de lampes électroniques fluorescentes telles que les lampes fluorescentes onduleuses peuvent gêner la bonne réception du signal. • Appelez votre centre de contact le plus proche au cas où d'autres appareils électriques fonctionneraient avec la télécommande.

Elimination des batteries de ce produit (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Fonction de base Vous pouvez sélectionner le mode fonctionnement de base en appuyant sur la touche Mode.

Auto En mode Auto, le climatiseur règle automatiquement la température et la vitesse du ventilateur en fonction de la température ambiante. • Si vous utilisez un système a plusieurs fonctions, le système de fonctionnement automatique sélectionnera au début de l'opération un réglage de température et un mode de fonctionnement approprié COOL ou HEAT basé sur la température ambiante.

Cool(Refroidissement) En mode Refroidissement, le climatiseur refroidira votre intérieur. Vous pouvez ajuster la température et la vitesse du ventilateur pour avoir un pièce plus fraiche en saison chaude. • Si les températures extérieures sont beaucoup plus élevées que la température intérieure sélectionnée, il sera nécessaire d’attendre pour amener la température intérieure a la fraîcheur souhaitée. • Le mode Quiet ( , )rend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Refroidissement.

Dry (Séchage) Le climatiseur en mode Dry agit comme un déshumidificateur en éliminant l'humidité de l'air intérieur. Le mode Dry permet d'obtenir de l'air frais dans un climat humide. Afin d’optimiser la capacité de déshumidification lors de l'opération de séchage, le climatiseur peut fonctionner à température inférieure ou supérieure à la température consigne de la télécommande.

Fan (Ventilateur) Le mode Fan peut être sélectionné pour aérer votre chambre. Le Mode Fan sera utile pour rafraîchir l'air vicié dans votre chambre.

Heat (Chauffage) Le climatiseur chauffe et refroidit. Réchauffez votre chambre dans le froid de l'hiver avec cet appareil polyvalent. • Tandis que le climatiseur se met en route, le ventilateur peut au début, ne pas fonctionner pendant environ 3 ~ 5 minutes pour éviter toute explosion de froid. , ) rend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Chauffage. • Le mode Quiet( • Lorsque le climatiseur réchauffe la pièce en énergie thermique a partir de l'air extérieur, la capacité de chauffage peut diminuer lorsque la température extérieure est extrêmement basse. Si vous sentez que le climatiseur ne chauffe pas suffisamment, utiliser un appareil de chauffage supplémentaire en combinaison avec le climatiseur.

pour mettre en marche le climatiseur.

pour définir le mode de fonctionnement. FRANÇAIS

• Chaque fois que vous appuyez sur la touche Mode le mode changera dans l'ordre Auto, Cool, Dry, Fan et Heat.

pour régler le ventilateur a la vitesse souhaitée.

pour régler la température.

Vous pouvez régler la température désirée de 1 ° C entre 16°C~30°C.

Vous pouvez régler la température désirée de 1 ° C entre 16°C~30°C.

Vous pouvez régler la température désirée de 1 ° C entre 18°C~30°C.

Le réglage de la température n'est pas possible.

Vous pouvez régler la température désirée de 1 ° C entre 16°C~30°C.

• Le débit d’air peut être réglé manuellement (voir page 16 pour les instructions).

Réglage de la direction du flux d’air Le débit d'air peut être dirigé vers la position désirée.

Flux d’air vertical Les lames de débit d’air se déplacent vers le haut et vers le bas. Appuyer sur la touche Air swing

 L’indicateur de l’air swing se mettra en marche et les lames de flux d'air se

déplaceront en permanence vers le haut et vers le bas pour faire circuler l'air.

 Appuyer de nouveau sur la touche Air swing

de la télécommande afin de garder la direction du flux d’air dans une position constante.

Flux d’air horizontal Assurez-vous qu’une des lames de l’axe du levier sortant des lames de débit d'air ne soient pas brisées. Placez la lame de l’axe du levier a gauche ou a droite pour pouvoir garder la direction du flux d'air dans la position constante que vous préférez.

• Soyez extrêmement prudent avec vos doigts en ajustant la direction du flux d'air horizontal. Lorsque l'appareil est mal utilisé, Il y a risque de blessures.

Utilisation de la fonction Turbo La fonction Turbo est utile pour refroidir rapidement et efficacement votre intérieur. En mode refroidissement, appuyez sur la touche Turbo de la télécommande.  L’indicateur Turbo apparaît sur l'écran de la télécommande et le climatiseur se met en

fonction Turbo pour 30 minutes.

Appuyer sur la touche

Réglage du On/Off timer Vous pouvez régler automatiquement et a tout moment le climatiseur à activer/désactiver.

Régler On timer lorsque le climatiseur est en arrêt / Régler Off timer lorsque le climatiseur est en marche

1. Appuyez sur la touche On timer/ Off timer.  L’indicateur On timer/ Off timer clignotera sur l’écran de la télécommande.

2. Appuyez sur la touche Time Up ou Time Down pour régler l'heure.  Vous pouvez régler l’heure dans une demi-unité horaire de 30 minutes ~ de 3 heures

et dans une unité d’heure de 3 heures~ 24 heures.

 Les heures de fonctionnement peuvent être réglées de 30 minutes minimum a 24

3. Appuyez sur la touche Set pour activer son fonctionnement.  L’indicateur On timer s'arrêtera de clignoter et le temps réservé sera affiché pendant

 Si vous n'appuyez pas sur la touche Set dans les 10 secondes après avoir sélectionné

l’heure, le climatiseur retournera à son état précédent. Vérifiez l'indicateur On timer ou Off timer et l'indicateur de l'unité intérieure.

Annuler Appuyer sur la touche Cancel. Options supplémentaires disponibles dans le mode On timer Vous pouvez choisir entre Auto/Cool/Dry/Fan/Heat.

Vous pouvez ajuster la température aux modes Auto/Cool/Dry/Heat .

• L’écran indiquera seulement le dernier réglage de la minuterie entre le On Timer / Off Timer et les fonctions de Off timer. • Une fois que la minuterie a été réglée, le temps établi est affiché pour 3 secondes avant de disparaître.

Combinaison On Timer et Off Timer Si le climatiseur est en arrêt

Ajuster le temps sur On timer est plus long que sur Off timer Ex) On timer: 3 heures, Off timer : 1 heure - Le climatiseur fonctionnera après Off timer 1 heure à partir du moment où vous avez réglé la minuterie. Votre climatiseur se mettra en marche au bout de 2 heures

Ajuster le temps sur On timer est plus court que sur Off timer Ex) On timer: 3 heures, Off timer : 5 heures - Une fois la minuterie réglée, la fonction On timer s’activera au bout de 3 heures. Votre climatiseur restera allumé pendant 2 heures puis s'éteindra automatiquement.

• Le réglage de l’heure On timer et Off timer devrait être différent les uns des autres. • Appuyez sur la touche Cancel de la télécommande pendant que la combinaison minuterie est en marche. Les deux touches minuterie On (marche) et Off (arrêt) s’annuleront et l'indicateur disparaîtra.

Utilisation de la fonction Smart Saver Cette fonction définie la plage limite de température pour vous aider à économiser l'énergie lors du fonctionnement du climatiseur en mode Cool. Appuyez sur la touche Smart Saver de la télécommande pendant que le climatiseur fonctionne en mode Cool.  L’indicateur Smart Saver et l’indicateur air swing apparaissent automatiquement sur

l’écran de la télécommande. Les lames de débit d’air se déplacent vers le haut et vers le bas.

 La température augmentera automatiquement à 24°C, si son réglage est inferieure a

Annuler Appuyez une fois de plus sur la touche Smart Saver. • La fonction Smart Saver est disponible seulement en mode Cool. • Lorsque la fonction Smart Saver est active, la plage de température sera limitée à 24 ° C ~ 30 ° C. • Si la température souhaitée est inférieure à 24 °C, désactiver la fonction Smart Saver en appuyant de nouveau sur la touche Smart Saver. • La température / vitesse du ventilateur peut également être ajustée (voir page 15 pour les instructions). • Le débit d’air peut être réglé manuellement (voir page 16 pour les instructions). • Si vous appuyez sur la touche Mode pendant que la fonction Smart Saver est active, elle s’annulera automatiquement.

Si le climatiseur est en marche

Utilisation de la fonction Quiet Vous pouvez réduire le bruit généré par une unité intérieure. Presser le bouton Quiet sur la commande à distance lorsque l'unité de climatisation fonctionne en mode Refroidissement/Chauffage.  L'indicateur Quiet s'affiche sur l'écran de la commande à distance.  L'unité intérieure opère de façon plus silencieuse.

Appuyer de nouveau sur la touche Quiet.

• Si vous utilisez un système multiple, cette fonction ne sera active que lorsque la fonction Quiet est établie sur toutes les unités intérieures.

Utilisation de la fonction Auto clean La fonction Auto clean empêchera l’infiltration de la moisissure en éliminant l'humidité à l'intérieur de l'unité intérieure. Votre unité intérieure fait évaporer l'humidité qui se trouve a l'intérieur de l'unité. N’hésitez pas à activer cette fonction qui peut vous fournir un air plus propre et plus sain. Appuyer sur la touche Auto clean. Lorsque le climatiseur est éteint,  L’indicateur Auto clean apparaît sur l'écran de l'unité intérieure et la fonction Auto clean

Lorsque le climatiseur fonctionne,  Après avoir arrêté le fonctionnement du climatiseur, l’indicateur Auto clean apparaît sur

l'écran de l'unité intérieure et la fonction Auto clean se met en marche.

 Le temps du nettoyage automatique peut varier en fonction du mode utilisé précédemment. Mode Auto (cool), Cool, Dry : Environ 30 minutes. Mode Auto (heat), Heat, Fan : Environ 15 minutes. Annuler Appuyer de nouveau sur la touche Auto clean. • Lorsque le climatiseur est en marche, la fonction Auto clean s’allume une fois le fonctionnement du climatiseur terminé.

Nettoyage du climatiseur • Assurez-vous que l’appareil est éteint et débranché de ATTENTION la prise murale lorsque vous nettoyez le climatiseur.

Nettoyage de l’unité interne Essuyez la surface de l'appareil avec un chiffon sec ou légèrement humide en cas de besoin. • L’échangeur chaleur de l'unité intérieure doit être démonté, contacter le centre de service pour le nettoyer.

Arfsfp

07/09 12 18 24

Modèles Inclus Remarque AR07FSFP, AR09FSFP, AR12FSFP, AR18FSFP, AR24FSFP Le groupement a été fait par séries.

Ar24fsfp

Précautions de Sécurité Suivez attentivement les précautions énumérées ci-dessous, elles sont essentielles pour garantir la sécurité de l'équipement. • Toujours débrancher le climatiseur de l'alimentation avant de le réparer ou d'accéder à ses composants internes. • Assurez-vous que les opérations d'installation et les essais soient effectués par du personnel qualifié. • Vérifiez que le climatiseur n'est pas installé dans un endroit facilement accessible.

Informations Générales    

Lisez attentivement le contenu de ce manuel avant d'installer le climatiseur et conserver-le dans un endroit sûr afin de pouvoir l'utiliser comme référence après l'installation. Pour une sécurité maximale, les installateurs devraient toujours lire attentivement les avertissements suivants. Conserver le manuel d'utilisation et d'installation dans un endroit sûr et n'oubliez pas de le remettre au nouveau propriétaire au cas ou le climatiseur serait vendu ou transféré. Ce manuel explique comment installer une unité intérieure avec un système mixte de deux unités Samsung L'utilisation d'autres types d'unités avec différents systèmes de contrôle peut endommager les unités et invalider la garantie. Le fabricant ne sera pas responsable des dommages découlant de l'utilisation d'unités non-conformes. Le fabricant ne sera pas responsable des dommages provenant de toute modification non autorisée ou abusive de la connexion électrique et les exigences énoncées dans le tableau “Limites de fonctionnement", inclus dans le manuel. La garantie sera immédiatement annuler. Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été conçu: L'unité intérieure n'est pas apte à être installé dans les zones utilisées pour la blanchisserie. Ne pas utiliser les unités si elles sont endommagées. Si des problèmes surviennent, éteindre l'appareil et le débrancher de l'alimentation. Afin d'éviter des chocs électriques, des incendies ou des blessures, toujours arrêter l'appareil, désactivez le commutateur de protection et contacter le support technique de Samsung si l’unité produit de la fumée, si le câble d'alimentation est chaud ou endommagé ou si l'appareil est très bruyant. Inspecter toujours et régulièrement l’unité, les branchements électriques, les tubes réfrigérants et les protections. Ces opérations doivent être effectuées par du personnel qualifié. Puisque l'appareil contient des pièces en mouvement, il doit toujours être gardé hors de la portée des enfant

Installation de l’unité IMPORTANT: Lors de l'installation de l'unité, connecter toujours en premier les tubes de réfrigérant, puis les lignes électriques. Toujours démonter les lignes électriques avant les tubes de réfrigérant. 

Alimentation, fusible ou disjoncteur      

Toujours vérifier que l'alimentation est conforme aux normes de sécurité actuelles. Toujours installer le climatiseur en conformité avec les normes de sécurité locales. Toujours vérifier que la connexion à la terre est appropriée et disponible. Vérifiez que la tension et la fréquence de l'alimentation sont conformes aux spécifications et que la puissance installée est suffisante pour assurer le fonctionnement de tout autre appareil domestique connecté à la même prise électrique. Toujours vérifier que les interrupteurs de coupure et de protection sont convenablement dimensionnés. Vérifiez que le climatiseur est relié à une alimentation conforme avec les instructions fournies dans le schéma de câblage inclus dans le manuel. Toujours vérifier que les connexions électriques (entrée de câble, section du conduit, protections ...) sont conformes aux spécifications électriques et aux instructions fournies dans le schéma de câblage. Toujours vérifier que toutes les connexions soient conformes aux normes applicables à l'installation de climatiseur.

Choisir l’emplacement d’installation Unité intérieure        

Où la circulation d’air n’est pas bloquée Où l’air frais peut être distribué partout dans la salle Installez les unités intérieure et extérieure dans la difference de la longueur et de la hauteur maximales de la tuyauterie réfrigérante indiquées dans le plan d’installation Mur solide capable de prévenir la vibration et assez fort pour tenir le poids du produit A l’abri du rayon de soleil direct 1 mètre ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l’écran ou l’émission du bruit) Le plus loin de lampes fluorescente et incandescente (ainsi la télécommande fonctionnera sans problème) Un endroit facile à changer le filter d’air

Dès réception, inspecter le produit pour vérifier qu'il n'a pas été endommagé pendant le transport. Si le produit semble endommagé, NE PAS l'installer et signaler immédiatement les dommages au transporteur ou au détaillant. (si l'installateur ou le technicien agréé a recueilli le matériel chez le détaillant.) Après avoir terminé l'installation, toujours effectuer un test fonctionnel et fournir a l'utilisateur les instructions sur le fonctionnement du climatiseur. Si vous utilisez un climatiseur de type multiple, effectuer un test fonctionnel tel que décrit dans le manuel d'installation fourni avec l'unité extérieure. Ne pas utiliser le climatiseur a proximité de substances dangereuses ou d'équipement inflammable au risque d’incendies, d’explosions ou de blessures. Afin d’éviter des blessures accidentel avec le ventilateur de l’unité intérieur, installer l’unité intérieure au moins 2,5 m audessus du sol. Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été conçu: L'unité intérieure n'est pas apte a être installé dans les zones utilisées pour la blanchisserie. Nos appareils doivent être installés en conformité avec les espaces indiqués dans le manuel d'installation. Il est impératif d'assurer l'accessibilité des deux côtés de l’appareil pour pouvoir effectuer l'entretien courant et les éventuelles réparations. Les composants des unités doivent être accessibles et doivent être démontés dans des conditions de sécurité aussi bien pour les personnes que pour les objets. Lorsque l'installation n'est pas respecté comme indiqué dans le manuel, le coût nécessaire pour atteindre et réparer l'appareil (en matière de sécurité, tel que requis par la réglementation actuellement en vigueur) avec des élingues, des camions, des échafaudages ou tout autre moyen d'élévation ne sera pas considéré sous garantie et sera facturés à l'utilisateur final.

Choisir l’emplacement d’installation Unité extérieure           

A l’abri du vent fort Endroits bien aérés et sans poussières A l’abri du rayon de soleil direct et des pluies A l’abri du bruit ou de la chaleur qui gêneraient les voisins Mur ou support solide capable de prévenir la vibration et assez fort pour tenir le poids du produit Où il n’y a pas de risque de fuite de gaz inflammable Endroit facile à installer un support lors d’installation de l’unité dans un endroit élevé 3 mètres ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l’écran ou l’émission du bruit) Installez l’unité horizontallement Placer l’appareil dans un endroit ou l’eau drainée ne posera pas de problème. Placer l’appareil dans un endroit sans plantes (en particulier les plantes grimpantes) et dans un endroit ou les petits animaux ne peuvent pas accéder.

• Evitez les endroits suivants afin de prévenir le dysfonctionnement de l’unité - Où il y a de l’huile mécanique - Environnement saline comme des plages - Où existe du gaz sulfureux - Où il y a d’autres atmosphères spéciales

Lors de l'installation du climatiseur, respecter.la distance et la longueur maximale comme dans l'image ci-dessous. Si vous utilisez un climatiseur de type multiple, effectuer l’installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.

300mm ou plus 125mm ou plus Enveloppez les tuyaux de réfrigérant et le tuyau de vidange avec le coussin absorbant et la bande de vinyle. Pour plus de détails, reportez-vous à la page 42.

125mm ou plus Vous pouvez choisir le sens du drainage (gauche ou droite). 'L' comme la longueur maximum de tuyau et 3 m comme la longueur ATTENTION minimale du tuyau (ceci permettra de réduire le bruit et les vibrations)

600mm minimum 300mm minimum

'L' mètres longueur maximale totale du tuyau.

'H' mètres longueur maximale totale du tuyau.

Modèle 09/12 18/24

Faire au moins un tour : Ceci permettra de réduire le bruit et les vibrations.  L'apparence de l'unité peut être différente à partir du diagramme et en fonction du modèle.

Espace nécessaire pour l'Unité Extérieure Si vous utilisez un climatiseur de type multiple, effectuer l’installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure. FRANÇAIS

Lors de l'installation 1 de l’unité extérieure  Description Figure Vue d’en haut

 L orsque 3 côtés de l'unité extérieure sont bloqués par le mur. 300 ou plus

 Lorsque la sortie d'air est vers le mur

 Lorsque la sortie d'air est opposée au mur

 Lorsque les murs avant et arrière de l'unité extérieure sont bloqués. 300 ou plus

 La partie supérieure de l'unité extérieure et la sortie d'air est opposée au mur 300 ou plus

 La partie supérieure de l'unité extérieure et la sortie d'air est vers le mur

Lors de l'installation de plus de 1 unité extérieure (Unité : mm)

 Lorsque 3 côtés de l'unité extérieure sont bloqués par le mur

Fixation de l’unité interne

Si vous fixez l’unité intérieure sur un mur. (1) Fixez la plaque d’installation au mur en prêtant attention au poids de l'unité intérieure. • Si vous montez la plaque sur un mur de béton avec des ancres plastique, assurez-vous que les écarts entre le mur et la plaque, créé par projetée d'ancrage, est inférieure à 20mm.

Si vous fixez l’unité intérieure sur un châssis de fenêtre (1) Déterminer la position des montants en bois à fixer au cadre de fenêtre. (2) Fixer les montants en bois pour le châssis de fenêtre en prêtant attention au poids de l'unité intérieure. (3) Fixer sur le bois, avec des vis taraudeuses, la plaque d’installation à la verticale.

Si vous fixez l’unité intérieure sur une plaque en plâtre (1) Utilisez un localisateur de montants pour découvrir l'emplacement des poteaux. (2) Fixer le support plaque sur deux goujons.

• Rechercher un autre endroit s’il y a moins de deux goujons ou si la distance entre les goujons est différente de celle de la plaque de support. • Fixer la plaque d'installation sans incliner d'un côté. • Assurez-vous que le mur peut supporter le poids du produit. Veillez a ne pas installer le produit dans un endroit qui ne pourrait pas supporter le poids du produit, l'appareil pourrait tomber et causer des blessures.

Connexion du câble de montage Spécification des câbles Si vous utilisez un climatiseur de type multiple, effectuer l’installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure. Modèle

Ar18/24fsfp

Câble d'interconnexion 3G, 1,5mm² H07RN-F 2G, 0,75mm² H05RN-F 3G, 1,5mm² H07RN-F 2G, 0,75mm² H05RN-F

• Branchez le câble d'alimentation au disjoncteur auxiliaire. Si tous les pôles ne parviennent pas à se connecter à l'alimentation, il doit être incorporé dans un fil avec une ouverture des contacts ≥ 3 mm. • Les cordons d'alimentation ou partie d'appareils pour une utilisation extérieure ne peuvent être plus légers qu'un cordon flexible gainé en polychloroprène. (Désignation de code IEC:60245 IEC 57 / CENELEC:H05RN-F , IEC:60245 IEC 66 / CENELEC: H07RN-F)

Connexion du câble Travaux électriques (1) Pour les travaux d'électricité et de terre, se conformer aux «normes techniques des installations électriques» et aux «règlements de câblage» de la Loi sur l'électricité des entreprises. (2) Serrer la vis du bornier à moins de 12kgf.cm. (3) Précautions lors de la connexion des borniers de l'unité interne.  Avant le branchement, assurez-vous que la pièce de connexion de la prise terminal est orientée vers le haut.

La prise terminale est endommagée

Il ne doit y avoir aucun espace entre le terminal et la vis lors de la connexion. - Tout espace restant peut devenir un danger d'incendie dû à une surchauffe du contact électrique.

La prise terminale est à l’envers

Il n’ya pas d’anneau terminal pour couvrir le câblage .

Si la vis n’est pas adaptée de façon appropriée ou s’il y a de l’espace entre la vis et l’anneau terminal

• Pour le câblage du bornier, utiliser un câble avec une prise terminale seul anneau. Des fils réguliers sans une prise cosse peuvent devenir un danger d'incendie dû à une surchauffe du contact électrique lors d'un travail de câblage.

 Lorsque vous installez l'appareil, effectuer d'abord les connexions réfrigérant puis les connexions électriques. Connecter le climatiseur a la terre du système avant d'effectuer le raccordement électrique. Si l'appareil est désinstallé, débrancher d'abord les câbles électriques, puis ensuite les connexions réfrigérants. Si l'unité extérieure est supérieure à 5 mètres de l'unité intérieure, vous devez étendre le câble. La longueur maximale du câble est de 15(09/12)/20(18/24) mètres.

1. Si nécessaire, élargir le câble de montage. • Ne pas connecter deux ou plusieurs câbles différents pour étendre la longueur. Cela peut provoquer un incendie.

2 . Ouvrez la grille avant. 3 . Retirez la vis fixant le couvercle du connecteur. 4 . Faire passer le câble de montage par l'arrière de l'unité intérieure et connecter le câble de montage aux bornes. (Reportez-vous à l'image ci-dessous) • Chaque fil est étiqueté avec le numéro du terminal correspondant.

5 . Passez l'autre extrémité du câble à travers le trou de 65mm du mur. 6 . Fermer le couvercle du connecteur en serrant la vis avec précaution. 7 . Fermez la grille avant. 8 . Retirez le couvercle du bornier sur le côté de l'unité extérieure. 9. Connecter les câbles aux bornes comme dans l’image. • Chaque fil est étiqueté avec le numéro du terminal correspondant.

Unité intérieure 1(L) 2(N) F1 F2

• La fin du fil doit être circulaire. • Le terminal circulaire doit également aller de pair avec la taille de vis dans la borne noire. • Après avoir connecté les câbles, assurez-vous que les numéros de bornes sur l’unité intérieure / extérieure correspondent. • Les vis sur le bloc terminal ne doivent pas être dévissées avec le couple de moins de 12kgf • cm.

10. Branchez le conducteur de terre aux bornes de terre. 11. Fermer le couvercle du bornier en serrant la vis avec précaution.

• Pour la Russie et l’Europe, consultez les autorités d'approvisionnement afin de déterminer l'impédance du système d'approvisionnement avant l'installation.

• Connectez les fils fermement afin qu’ils ne puissent pas être retirés facilement. (Si les fils sont desserrés, ils pourraient causer un surmenage). • Raccorder les fils selon les codes de couleur, se référant au schéma de câblage. • Le câble d'alimentation et le câble d'interconnexion devraient être sélectionnés en fonction de la spécification de la page 32.

Installation et raccordement du tuyau de montage de l'unité intérieure Relier les unités intérieure et extérieure avec les tuyaux en cuivre fourni par le biais de raccords évasés. Utiliser uniquement des tuyaux de réfrigération de qualité sans soudure, (type Cu DHP conformément a ISO1337), dégraissés et désoxydé, adapté a des pressions de fonctionnement d'au moins 4200 kPa et pour la pression d'éclatement d'au moins 20700 kPa. Les sanitaires de type tuyaux en cuivre ne doivent en aucun cas être utilisés. Il y a 2 tuyaux réfrigérant de diamètres différents : • Le plus petit est pour le liquide réfrigérant • Le plus grand est pour le gaz réfrigérant. Un tuyau court est déjà monté sur le climatiseur. Vous devrez peut-être prolonger le tuyau en utilisant le tuyau de montage (en option). La procédure de connexion pour le tuyau réfrigérant varie en fonction de la position de sortie du tuyau face au mur: • Droite (A) • Gauche (B) • Dessous (C) • Derrière

1. Découpez le cas échéant la pièce knock-out (A, B, C) à l'arrière de l'unité intérieure à moins que vous raccordiez le tuyau directement à partir de l'arrière. 2. Lisser les bords coupés. 3. Enlevez les capuchons de protection des tuyaux et raccorder le tuyau d'assemblage pour chaque tuyau. D’abord, serrer les écrous avec les mains, puis avec une clé dynamométrique en appliquant le couple qui suit:

Diamètre extérieur ø6,35 mm ø9,52 mm ø12,70 mm ø15,88 mm ø19,05 mm ø22,23 mm

Torque (kgf•cm) 140~170 250~280 380~420 440~480 990~1210 990~1210

• Si vous souhaitez prolonger ou raccourcir les tuyaux, reportez-vous à la page 35 ~ 36. 4. Coupez le reste de la mousse isolante. 5. Si nécessaire, plier le tuyau pour ajuster le fond de l'unité intérieure. Retirez-le ensuite à travers le trou approprié.  Le tuyau ne doit rien projeter de l'arrière de l'unité intérieure.  Le rayon de courbure doit être de 100 mm ou plus.

6. Faire passer le tuyau par le trou dans le mur. 7. Pour plus de détails sur la façon de se connecter à l'unité extérieure et de purger l'air, se reporter à la page 38 ~ 40.

• Le tuyau sera isolé et fixé de façon permanente dans sa position après avoir terminé l'installation et le test de fuite de gaz. Pour plus de détails, se référer à la page 41~42.

• Serrez l'écrou évasé avec une clé dynamométrique selon la méthode spécifiée. Si l'écrou évasé est trop serré, la torche peut se briser et provoquer des fuites de gaz réfrigérant.

AJ052/060/ 070/080 AJ100

538 290 612 317 660 340 620 360

Conçu pour couper les vibrations résiduelles de l'unité extérieure sur une grille. (Non fourni avec le produit)

Conçu en caoutchouc souple pour couper les vibrations à partir de l’étagère sur le mur. (Non fourni avec le produit)

Vérification finale et essai de fonctionnement

Appuyer sur la touché power

Pour terminer l'installation, effectuez les vérifications et les essais suivants pour s'assurer le bon fonctionnement du climatiseur. Vérifiez les points suivants: • Résistance du site d'installation • L'étanchéité du raccord de tuyau pour détecter les fuites de gaz • Connexion des câbles électriques • Isolation résistante à la chaleur du tuyau. • Drainage • Relier le fil de mise à la terre • Bon fonctionnement (suivez les étapes ci-dessous) et vérifiez les points suivants:

 L’indicateur sur l'unité intérieure s'allume.

 La lame d'air ouverte et le ventilateur se prépare pour l'opération.

2. Appuyer sur la touche Mode pour sélectionner le mode Cool ou Heat.  En mode Cool, utilisez Temp + ou - pour régler la température à 16 ° C.

 En mode Heat, utilisez Temp + ou - pour régler la température a 30 ° C.

• Environ 3 à 5 minutes après, l'unité extérieure va commencer à fonctionner et le l’air froid ou l'air chaud va souffler. • Après 12 minutes de l'état stationnaire, vérifier l'unité de traitement de l'air intérieur. Mode Cool (vérifier unité intérieure)  Température de l'air d’admission. - Température de sortie d’air : À partir de 10 ° K à 12 ° K (T delta indicatif) Mode Heat (vérifier unité intérieure)  Température de l'air de sortie. - Température de l'air d'admission: De 11 ° K à 14 ° K (T delta indicatif) En mode chauffage, le moteur du ventilateur intérieur peut rester hors tension pour éviter l'air froid soufflé dans un espace climatisé.

• Lorsque vous avez terminé l'installation avec succès, garder ce manuel de l'utilisateur dans un endroit pratique et sécurisé.

Procédure pompe en bas (lors du retrait du produit) 1. Mettez le climatiseur et sélectionner le mode Cool et faire fonctionner le compresseur pendant 3 minutes. 2 . Libérer les bouchons de valve Haut et côté Basse pression. 3 . Utilisez la clé L pour fermer la vanne sur le côté haute pression. 4 . Environ 2 minutes après, fermer la valve sur le côté basse pression. 5 . Arrêter le fonctionnement du climatiseur. 6 . Déconnecter les tuyaux.

Comment faire pour connecter les rallonges de câbles d’alimentation Articles à préparer (compresseur et ruban isolant doivent être préparés par un technicien professionnel.) Outils Caractéristique

Manchon de connexion (mm) 20xØ7,0(HxOD)

Ruban Isolant Largeur 18mm

Gaine phermo rétractable (mm) 50xØ8,0(LxOD)

Forme 1. Comme le montre la figure, dénuder le câble d’alimentation. -D  énuder le fil sur 20 mm sur la gaine déjà installée.

• Après avoir dénuder le câble d’alimentation gainé, vous pouvez insérer une gaine phermo rétractable.

(Unité: mm) Câble d’alimentation (fournit par nous )

Câble d’alimentation gainé 20

2. Insérer les deux côtés du fil conducteur du câble d'alimentation dans le manchon de raccordement (ou cosse à sertir) Manchon de connexion 3. En utilisant un compresseur, compresser les deux points et retournez-le et compresser deux autres points au même endroit. - L a dimension de compression devrait être 8,0. -A  près l’avoir compressé, tirez les deux côtés du fil pour vous assurer qu'il est fermement enfoncé.

5mm 4. Enveloppez -le avec du ruban isolant à deux reprises et mettez en place votre gaine phermo rétractable au centre du ruban isolant. 5. Appliquez de la chaleur sur la gaine phermo rétractable pour la contracter.

Ruban isolant 40mm Gaine phermo-rétractable

6. Après la contraction de la gaine terminée, enveloppez-la avec le ruban isolant pour finir.

• Dans le cas d’une l'extension du câble électrique, veuillez NE PAS utiliser une prise ronde plate. - Les connexions qui ne seront pas correctement terminées peuvent entraîner un choc électrique ou un incendie.

Installation sous PCB (Optionnel)

Seulement pour un modèle de type multiple

(Télécommande filaire, télécommande centrale etc) FRANÇAIS

1. Coupez l'alimentation et enlever le panneau frontal de l'unité intérieure.

2. Enlever le couvercle de PCB. 3. Fixer le circuit imprimé sous le côté droit du cadre du Groupe spécial.

4. Trouver le fil de PCB, et connecter le fil au Sub PCB comme indiqué sur l'image. 5. Reliez le fil (télécommande, central de la télécommande etc) au PCB Sub.

6. Monter le panneau avant.

• Le sous PCB est équipé pour être contrôlé par la télécommande filaire et un contrôleur central.
