téléviseur · réf. OLED65GX6LA

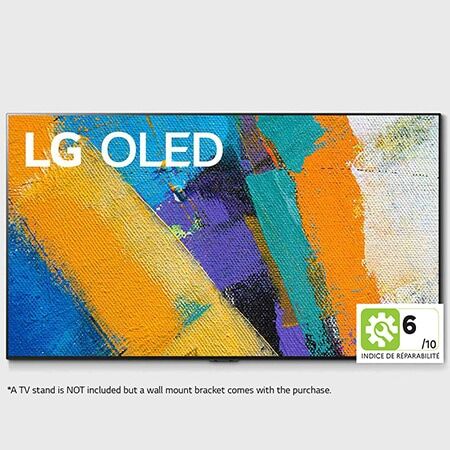

Mode d'emploi téléviseur TV LG OLED GX 2020

Téléviseur LG (réf. OLED65GX6LA). Consultez et téléchargez la notice d'utilisation officielle LG en PDF (20 pages), directement depuis cette page.

TV LG OLED GX 2020
Fiche technique TV LG OLED GX 2020

Écran

Taille de l'écran
165,1 cm (65")
Type HD
4K Ultra HD
Technologie d'affichage
OLED
Forme d'écran
Plat
Format d'image
16:9
Taux de rafraîchissement natif
120 Hz
Angle de vision horizontal
180°
Résolution de l'écran
3840 x 2160 pixels
Diagonale d'écran (cm)
164 cm

Tuner TV

Type de tuner
Numérique
Format du système de signal numérique
DVB-C, DVB-S, DVB-S2, DVB-T2, ISDB-T
Recherche automatique des canaux
Oui

TV intelligente / smart TV

Smart TV
Oui
Internet TV
Oui
Système d'exploitation installé
WebOS
Version du système d'exploitation
5,0
Timeshift
Oui
Prise en charge d’Apple AirPlay 2
Oui
HbbTV (Hybrid Broadcast Broadband TV)
Oui
Apps vidéos
Amazon Prime Video, Apple TV, BBC iPlayer, Chili, Disney+, Infinité, Mediaset Play, Netflix, NOW TV, RaiPlay, Rakuten TV, Twitch, YouTube, tivùon!, tivùsat 4K

Audio

Nombre de haut-parleurs
4
Puissance évaluée de RMS
60 W
Modes sonores
AI Sound Pro, Clear Voice 4
Canal de retour audio amélioré (eARC)
Oui

Réseau

Wifi
Oui
Standards wifi
Wi-Fi 5 (802.11ac)
Bluetooth
Oui
Ethernet/LAN
Oui
Navigateur Web
Oui

Design

Couleur du produit
Noir
Montage VESA
Oui
Norme VESA
300 x 300 mm

Représentation / réalisation

Technologie HDR (plage dynamique élevée)
Dolby Vision IQ, Filmmaker Mode, HDR Effect, High Dynamic Range 10 Pro (HDR10 Pro), Hybrid Log-Gamma Pro (HLG Pro)
Fonction Télétexte
Oui
Télétexte
2000 pages
Fonction sous-titres
Oui
Formats de compression visuels
HEVC, VP9
Technologie de gradation du rétroéclairage
Local Dimming
Prise en charge HDR
Oui
AMD FreeSync
Oui
NVIDIA G-SYNC
Oui
Enregistrement USB
Non

Connectivité

Version HDMI
2.1
Canal de retour audio (ARC, Audio Return Channel)
Oui
Connecteur PC intégré (D-Sub)
Non
Port DVI
Non
Nombre de port ethernet LAN (RJ-45)
1
Quantité de Ports USB 2.0
3
Entrée composante du dispositif audiovisuel (YPbPr/YCbCr)
1
Sortie Audio numérique (Optique)
1
Sortie de casque
1
Interface Commune (IC)
Oui
Interface commune Plus (Cl+)
Oui
Version Common Interface Plus (CI+)
1.4
Quantité de ports HDMI
4

Caractéristiques de gestion

Commande vocale
Oui
Guide de programme électronique
Oui
Période de programmation
8 jour(s)
Affichage à l'écran (OSD)
Oui
Nombre de langues OSD
37
Mode Hôtel
Oui
Minuterie de mise en sommeil
Oui
Compatible avec Amazon Alexa
Oui
Fonctionne avec Google Assistant
Oui

Puissance

Consommation électrique typique
143 W
Consommation d'énergie (mode veille)
0,5 W
Classe d'efficacité énergétique (SDR)
G
Classe d'efficacité énergétique (HDR)
G
Consommation d'énergie (SDR) pour 1000 heures
138 kWh
Consommation d'énergie (HDR) pour 1000 heures
253 kWh
Tension d'entrée AC
100 - 240 V
Fréquence d'entrée AC
50 - 60 Hz
Plage d’efficacité énergétique
A à G
Type d'alimentation d'énergie
Internal

Durabilité

Certificats de durabilité
ENERGY STAR

Poids et dimensions

Largeur appareil (support inclus)
1446 mm
Profondeur (support inclus)
282,8 mm
Hauteur (support inclus)
892 mm
Poids (avec support)
30,5 kg
Largeur (sans support)
1446 mm
Profondeur (sans support)
19,9 mm
Hauteur (sans support)
829 mm
Poids (sans support)
29,8 kg

Contenu de l'emballage

Support de bureau
Non
Kit de montage
Oui
Câbles inclus
Secteur
Télécommande fournie
Oui
Type de télécommande
MR20
Support Smart inclus
Oui
Manuel électronique
Oui
Caisson de basse inclus
Non

Autres caractéristiques

Pays d'origine
Corée du sud
Notice officielle LG - PDF · 20 pages Télécharger le PDF
Texte de la notice LG - français 5 sections

Présentation

Avertissement! Consignes de sécurité FRANÇAIS

AVERTISSEMENT RISQUE D'ÉLECTROCUTION. NE PAS OUVRIR. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'ÉLECTROCUTION,

Réparable par l'utilisateur lui-même. confiez l'entretien

DE CET APPAREIL À UN PERSONNEL QUALIFIÉ. Ce symbole est destiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution. Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l’entretien (réparation) de l'appareil se trouvent dans la documentation. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET

Les bougies ou autres objets imflammables éloignés de ce

PRODUIT EN TOUT TEMPS. •• N’installez pas la TV et la télécommande dans les environnements suivants : -- Évitez d’exposer l’appareil à la lumière directe du soleil. -- Une zone fortement humide comme une salle de bain. -- À proximité d’une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur. -- À proximité d’un plan de travail de cuisine ou d’un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l’huile. -- Une zone exposée à la pluie et au vent. -- Ne placez pas d'objets contenant du liquide (tel qu'un vase, une tasse, etc.) sur ou au-dessus de ce produit (par exemple, sur une étagère au-dessus de l'unité). -- N'installez pas le téléviseur à proximité d'objets inflammables, comme de l'essence ou des bougies. N'exposez pas directement le téléviseur à l'air conditionné. -- N'installez pas l'appareil dans un endroit excessivement poussiéreux. Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, une combustion/explosion, un dysfonctionnement ou une déformation du produit.

•• Ventilation -- Installez le téléviseur dans un endroit bien aéré. Évitez les espaces fermés, tels qu'un meuble de bibliothèque. -- N’installez pas le produit sur un tapis ou un coussin. -- Évitez de bloquer ou de couvrir le produit avec un tissu ou autre matériau lorsque l'unité est branchée. •• Évitez de toucher les ouvertures de ventilation. Lors de l'utilisation prolongée du téléviseur, les ouvertures de ventilation peuvent surchauffer. •• Protégez le câble d’alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu’il ne puisse être pris dans une porte ou que l’on puisse marcher dessus. Vérifiez soigneusement les fiches, les prises murales et les points de sortie du cordon de l'appareil. •• Ne déplacez pas le téléviseur tant que le cordon d'alimentation est branché. •• N'utilisez pas de cordon d'alimentation endommagé ou déformé. •• Veillez à tenir le cordon d'alimentation par la fiche pour le débrancher. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur. •• Ne branchez pas trop d'appareils à la même prise secteur pour éviter les risques d'incendie ou de choc électrique. •• Déconnexion de l'appareil de l'alimentation principale -- La fiche d'alimentation est l'élément de déconnexion. En cas d'urgence, la fiche d'alimentation doit rester facilement accessible. •• Ne laissez pas les enfants grimper sur la TV ou s’agripper dessus. Dans le cas contraire, la TV risque de tomber ce qui peut entraîner des blessures graves. •• Mise à la terre de l'antenne extérieure (peut varier selon le pays): -- Si une antenne extérieure est installée, respectez les précautions suivantes. Un système d'antenne extérieure ne doit pas être installé à proximité de lignes électriques aériennes ou autres lumières ou circuits électriques. Il ne doit pas entrer en contact avec des lignes ou circuits électriques au risque d'entraîner un décès ou des blessures graves.

•• Batteries -- Rangez les accessoires (batterie, etc.) dans un endroit sûr hors de portée des enfants. -- Ne court-circuitez pas les batteries, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N’exposez pas les piles à une température excessive. -- Avertissement : il existe un risque d'incendie ou d'explosion si la batterie est remplacée par une autre batterie de type incorrect. •• Déplacement -- Lorsque vous déplacez le produit, assurez-vous qu'il est éteint, débranché et que tous les câbles ont été retirés. Il faut deux (2) personnes ou plus pour porter un téléviseur de grande taille. Ne vous appuyez pas sur le panneau avant du téléviseur et n'appliquez aucune pression dessus. Vous risqueriez d'endommager le produit ou de vous exposer à un risque d'incendie ou de blessure. •• Ne laissez pas le matériau d'emballage anti-humidité ou l'emballage en vinyle à la portée des enfants. •• Évitez tout impact ou chute d'objets sur l'appareil, et ne laissez rien tomber sur l'écran. •• N’appuyez pas fortement sur le panneau avec la main ou un objet pointu tel qu'un clou, un crayon ou un stylo. Ne rayez pas le panneau. Cela risquerait d'endommager l'écran. •• Nettoyage -- Lorsque vous nettoyez le produit, débranchez le cordon d'alimentation et essuyez délicatement la surface avec un chiffon doux et sec. Ne pulvérisez pas d'eau ou autre liquide directement sur le téléviseur. N’utilisez jamais de produit pour vitre, de désodorisant, d’insecticide, de lubrifiant, de cire pour voiture ou industrielle, d’abrasif, de diluant, de benzène, d’alcool, etc., car ces produits risqueraient d’endommager le produit et / ou son écran. Le non-respect de cette consigne peut provoquer un choc électrique ou endommager le produit.

•• Mise à la terre (ne s'applique pas aux appareils ne nécessitant pas de mise à la terre) -- Un téléviseur muni d'une fiche électrique secteur mise à la terre avec trois broches doit être branché sur une prise secteur mise à la terre avec trois broches. Veillez à brancher le câble de mise à la terre pour éviter les chocs électriques. •• Ne touchez jamais cet appareil ou cette antenne pendant un orage. Vous pourriez vous électrocuter. •• Assurez-vous que le cordon d'alimentation est bien branché au téléviseur et à la prise murale. Si ce n'est pas le cas, la fiche d'alimentation et la prise risquent d'être endommagées. Dans des situations extrêmes, un incendie peut se déclarer. •• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans le produit, débranchez le cordon d'alimentation et contactez le service client. •• Ne touchez pas le bout du cordon d'alimentation lorsqu'il est branché. Vous risqueriez de subir un choc électrique. •• Si vous êtes confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre service client local. -- Le produit a été endommagé. -- Si de l'eau ou une autre substance pénètre dans le produit (adaptateur secteur, cordon d'alimentation ou téléviseur). -- Si vous sentez de la fumée ou toute autre odeur émanant du téléviseur -- Pendant les orages ou lorsque l'appareil n'est pas utilisé pendant un long moment. Même si le téléviseur est éteint via la télécommande ou un bouton, l'alimentation secteur est connectée à l'unité si elle n'est pas débranchée. •• N'utilisez pas d'appareil électrique à haute tension à proximité du téléviseur (par exemple, un tue-mouches électrique). Cela pourrait endommager le produit. •• N'essayez pas de modifier ce produit sans une autorisation écrite de LG Electronics. Un incendie accidentel ou un choc électrique peuvent se produire. Contactez votre service client local pour tout service ou réparation. Des modifications non autorisées pe

•• Si le téléviseur est mis sous tension pour la première fois depuis son expédition depuis l’usine, l’initialisation peut prendre quelques minutes. •• L’image présentée peut être différente de votre téléviseur. •• L’affichage à l’écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. •• Les menus et options disponibles peuvent être différents selon la source d’entrée ou le modèle de produit utilisé. •• De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. •• Le téléviseur doit être raccordé à une prise électrique facile d'accès située à proximité. Le bouton marche/arrêt n'est pas présent sur tous les modèles de produit. Pour éteindre ces appareils, il est nécessaire de débrancher le cordon d'alimentation. •• Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. •• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions. •• Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs d'une épaisseur inférieure à 8 mm, d'une largeur inférieure à 18 mm et d'un diamètre de câble inférieur à 8 mm. Utilisez une rallonge prenant en charge ou version supérieure si le câble USB ou la clé USB ne s’adapte pas au port USB de la TV. C B

* A ≦ 8 mm * B ≦ 18 mm * C ≦ 8 mm

•• Utilisez un câble certifié sur lequel est apposé le logo HDMI. •• Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. •• Types de câbles HDMI recommandés -- Câble HDMI®/™ ultra haut débit (max. 3 m)

Des articles vendus séparément peuvent faire l’objet de remplacements ou de modifications sans préavis dans le but d’améliorer la qualité du produit. Contactez votre revendeur pour vous procurer ces articles. Ces périphériques fonctionnent uniquement avec certains modèles. Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialité du fabricant.

Magic Remote MR20GA Vérifiez si votre modèle de téléviseur prend en charge la fonction Bluetooth dans les spécifications du module sans fil afin de vous assurer qu’il est compatible avec la Magic Remote.

Support (Selon le modèle) Support AN-GXDV55 AN-GXDV65 AN-GXDV77

Oled77gx*

Support de fixation murale

(Selon le modèle) Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

•• Tenez fermement la TV par le côté et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

Modèle VESA (A x B) (mm) Vis standard Nombre de vis Support mural

Oled55/65/77gx*

•• Si votre téléviseur est volumineux, faites-vous aider par une autre personne. •• Lorsque vous transportez la TV, tenez-la comme indiqué sur l’illustration suivante.

Soulever et déplacer la TV Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil. •• Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d’origine. •• Avant de déplacer ou de soulever la TV, déconnectez le câble d’alimentation et tous les câbles. •• Lorsque vous soulevez la TV, orientez l’écran à l’opposé de vous pour éviter de l’endommager.

•• Lorsque vous transportez la TV, ne l’exposez pas à des secousses ou à des vibrations excessives. •• Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l’incliner vers la gauche ou la droite. •• N’exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l’écran. •• Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager les boutons. • Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. • Pour fixer le support au téléviseur, placez l’écran face vers le bas sur une table ou sur une surface plane munie d’une protection pour éviter de le rayer.

Installation sur une table

Fixation du téléviseur au mur

1 Soulevez et positionnez la TV à la verticale sur une table. FRANÇAIS

•• Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

10 cm (Selon le modèle) 2 Branchez le cordon d’alimentation sur une prise murale. • Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l’assemblage du produit. (Vous pourriez endommager le produit.) • Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures. • Afin d’optimiser la sécurité et la durée de vie du produit, n’utilisez pas d’éléments non agréés. • La garantie ne couvre pas les dommages ou les blessures dus à l’utilisation d’éléments non agréés. • Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s’incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer. • Lors de l’installation sur un meuble ou une étagère utilisant un support, assurez-vous que sa largeur est supérieure à celle du téléviseur.

(Selon le modèle) 1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l’arrière de la TV. •• Si des boulons sont insérés dans les trous des boulons à œil, dévissez d’abord ces boulons. 2 Fixez les supports muraux avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l’arrière de la TV. 3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane. •• Utilisez un support ou un meuble d’une largeur et d’une résistance suffisante pour soutenir en toute sécurité la TV. •• Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

(Selon le modèle) • Procédez à l’inverse du processus de fixation pour retirer le support avant d’installer la TV sur un support mural. • Pour plus d'informations sur les vis et les supports de montage mural, référez-vous à la section sur les achats séparés. • Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l’arrière du produit. Lorsque vous installez le poste à l’aide d’un support mural (pièces en option), fixez-le solidement pour éviter qu’il ne tombe. • Lorsque vous fixez un téléviseur au mur, veillez à ne pas utiliser les câbles d'alimentation ou de signal qui pendent à l'arrière pour l'accrocher. • N’installez pas le produit sur un mur où il est susceptible d’être exposé à de l’huile ou à de la vapeur d’huile. Cela pourrait endommager le produit et provoquer sa chute. • Lors de l'installation du support mural à plein contact, le téléviseur peut ne pas être pleinement en contact avec le mur en raison de l'état du mur.

(Sauf OLW480B) •• Les installateurs professionnels doivent lire attentivement ce manuel pour garantir une installation correcte. •• Les installateurs professionnels doivent transmettre ce manuel aux clients après l'installation et les encourager à le lire et à le conserver dans un endroit pratique pour référence ultérieure. Après avoir lu le manuel d'installation, conservez-le dans un endroit pratique pour référence ultérieure.

Prenez les précautions nécessaires pour fixer le support mural (en option) à l’arrière de la TV et installez-le sur un mur solide perpendiculaire au sol. Contactez un personnel qualifié pour fixer la TV sur d’autres matériaux de construction. Pour l’installation murale, LG recommande l’intervention de professionnels qualifiés. Nous vous recommandons d’utiliser le support mural LG. Le support de montage mural LG est facile à déplacer même lorsque les câbles sont branchés. Si vous n’utilisez pas le support mural LG, veuillez utiliser un support mural permettant une fixation solide de l’appareil au mur et offrant suffisamment d’espace pour permettre la connexion de périphériques externes. Il est conseillé de brancher tous les câbles avant d’installer les supports muraux fixes.

•• Demandez un installateur professionnel désigné par le magasin pour installer le produit. Toute installation par une personne autre qu'un installateur professionnel est extrêmement dangereuse et peut entraîner des blessures. •• N'installez pas le produit à un endroit instable qui ne peut pas en supporter le poids. Si le site d'installation manque de rigidité, le produit peut tomber et provoquer des blessures. •• Contactez un installateur professionnel désigné par le magasin avant de déplacer ou de remplacer le produit après l'installation. L'installation est une tâche technique et des problèmes de sécurité peuvent survenir si une personne tente d'installer ou de déplacer elle-même le produit. •• Ne vous accrochez pas au produit et ne le soumettez pas à un fort impact après l'installation. Cela pourrait provoquer la chute du produit et entraîner des blessures. •• Lorsque vous installez le produit sur un mur, ne suspendez pas la ligne d'alimentation ni les câbles de signal à l'arrière du téléviseur. Cela pourrait endommager les cordons et provoquer un incendie, un choc électrique ou un dysfonctionnement du produit. • Veillez à porter des gants de travail lors de l'installation du produit. -- L'installation avec des mains non protégées peut entraîner des blessures.

Pour plus d'informations, regardez la vidéo d'installation sur votre appareil intelligent.

•• Installez le produit conformément aux instructions du manuel d'installation. Si vous n'installez pas le produit conformément aux instructions du manuel d'installation, vous risquez de vous blesser gravement ou d'endommager le produit. •• Veillez à ce qu'au moins deux personnes soient présentes pour installer le produit ou en régler la hauteur. Ne tentez pas d'effectuer l'installation ou les réglages tout seul ; vous risquez de vous blesser ou d'endommager le produit. •• Assurez-vous qu'un mur est disponible avant de procéder à l'installation. Utilisez les chevilles et les vis fournies avec le produit. Des chevilles ou des vis non autorisées risquent de ne pas supporter le poids du produit, ce qui présente des risques pour la sécurité. •• Lors du perçage du mur pour l'installation, veillez à utiliser des mèches et des forets du diamètre spécifié. Suivez les instructions pour la profondeur du trou. Tout perçage ou toute installation du produit d'une manière autre que celle spécifiée dans le manuel d'installation peut entraîner une installation instable et des problèmes de sécurité potentiels. •• N'essuyez pas le produit avec une serviette humide et n'utilisez aucun équipement de chauffage ou aucun humidificateur sous l'endroit où le produit est installé. De l'eau ou de la vapeur liquide peut pénétrer dans le produit, tandis qu'une chaleur excessive peut provoquer un incendie, un choc électrique ou un dysfonctionnement. •• N'installez pas le produit près d'un sprinkler ou d'un détecteur d'incendie, dans un endroit où des vibrations ou des chocs peuvent se produire, ou près d'un fil haute tension ou d'une source d'alimentation. •• Débranchez le cordon d'alimentation du produit de la prise murale avant l'installation. Toute installation du produit alors que le cordon d'alimentation est branché peut entraîner un choc électrique ou provoquer un incendie. •• N'installez pas le produit mains nues. Veillez à porter des gants de travail. Toute tentative d'installation sans

Avant l'installation (Sauf OLW480B) •• N'utilisez pas le produit à d'autres fins que l'installation du téléviseur sur un mur. •• Évitez tout endommagement du produit ou accident de sécurité causé par une installation ou une utilisation imprudente d'un support mural incorrect ou non autorisé. •• Suivez les instructions du manuel d'installation pour une installation pratique du support mural. •• Arrêtez immédiatement l'installation et contactez le centre de service si vous ne comprenez pas entièrement le processus d'installation. Faites appel à un installateur professionnel si des problèmes d'installation persistent après nous avoir contactés. •• L’installation de ce produit sur un mur en béton ou un montant en bois est recommandée. L’installation de ce produit sur d’autres surfaces (cloison sèche, contreplaqué, briques, etc.) est déconseillée. Une mauvaise installation peut entraîner la chute du produit. •• Installez le produit uniquement sur un mur vertical. Ne l'installez pas sur un mur incliné qui dépasse les normes de construction, sur un mur très incliné ou sur un plafond. LG n'est pas responsable des problèmes causés par une mauvaise installation du produit, par exemple sur un mur fortement incliné ou sur un plafond. •• Avant l'installation, vérifiez les accessoires fournis. Nous ne sommes pas responsables des accessoires perdus ou endommagés après l'ouverture de l'emballage intérieur. •• Si un nourrisson ou un jeune enfant avale les accessoires fournis, divers accidents de sécurité tels que l'étouffement peuvent se produire. Gardez les accessoires fournis hors de portée des nourrissons et des enfants. •• Lors du serrage des vis, serrez jusqu'à ce qu'elles soient bien ajustées. Évitez d'utiliser une force excessive lors du serrage des vis. Cela pourrait endommager le mur et le produit ou réduire la rigidité ou les performances du produit. •• Évitez d'installer un téléviseur appliquant un effort de tension supérieur à celui spécifié et ne laissez aucune force ex

Outils d’installation •• Tournevis en forme de « + » (manuel ou électrique) / niveau / foret / mèche Ø 8 mm pour béton ou mèche Ø 4 mm pour acier

Fixation du téléviseur au mur (Sauf OLW480B)

(Pour une installation sur un mur en béton) 1 Percez des trous au niveau de l'emplacement des chevilles avec une mèche de Ø 8 mm à une profondeur de 80 mm à 100 mm. FRANÇAIS

2 Nettoyez les trous percés. •• Veuillez utiliser le téléviseur près du mur après l'installation.

Comment fixer les chevilles et les vis (Sauf OLW480B) Veuillez prendre les précautions suivantes : •• Vérifiez que le matériau et l’épaisseur du mur et du matériau de finition sont conformes au manuel d’installation. Avant de passer au montage, vous devez vous assurer que le mur peut supporter le poids du téléviseur. •• Utilisez les chevilles et les vis fournies sur des murs en béton sans fissure. •• N’installez jamais le produit sur une plaque de plâtre ou une cloison en papier ou en panneau de fibres à densité moyenne (MDF). Lorsqu’il est nécessaire d’installer le produit sur ce type de mur, les vis d’ancrage doivent être fixées aux murs de soutènement (béton) ou au montant en bois à l’intérieur du matériau de finition. •• Le support mural doit être fixé à un montant. Cela ne pose généralement pas problème, mais il peut arriver qu’il ne soit pas possible de fixer le support à un montant. Dans ce cas, il existe différents types de chevilles pour cloisons sèches, tels que les boulons à ailettes. Si vous utilisez des chevilles pour cloisons sèches, vérifiez que les chevilles et le mur peuvent supporter le poids de votre téléviseur. Veuillez noter que les chevilles fournies peuvent ne pas être adaptées à votre cas, c’est pourquoi vous devez vous renseigner auprès d’un professionnel local. •• Les autres murs non spécifiés doivent pouvoir supporter des charges d’arrachement de plus de 70 kgf (686 N) et des charges de cisaillement de plus de 100 kgf (980 N) par élément de fixation. •• Pour percer un trou dans du béton, utilisez une mèche à béton de Ø 8 mm. Utilisez une perceuse à percussion/un perforateur ou une mèche à bois de Ø 4 mm pour percer un trou dans un montant en bois.

3 Insérez les chevilles fournies pour fixer le support mural dans les trous (utilisez un marteau pour insérer les chevilles).

Cheville pour fixation murale 4 Poussez le support de montage mural pour le coller étroitement au mur, de sorte que les trous soient alignés.

5 Serrez les vis pour fixer le support mural aux trous. Serrez les vis en exerçant un couple de 45 kgp/cm à 60 kgp/cm.

(Pour une installation sur un montant en bois) Utilisez une mèche à bois de Ø 4 mm pour percer des trous d’une profondeur de 76 mm. (Nettoyez le trou percé.) FRANÇAIS

Raccordements Connectez plusieurs périphériques externes à la TV et changez de source d’entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d’un périphérique externe, reportez-vous au manuel fourni avec ce dernier.

Antenne/Câble Connectez la TV à une prise d’antenne murale avec un câble RF (75 Ω).

Montant en bois Sans utiliser la cheville pour fixation murale, serrez la vis de fixation murale directement dans le montant en bois.

Après l'installation •• Lorsque vous connectez d'autres câbles par les côtés, nous vous recommandons de tenir le centre du téléviseur horizontalement ou verticalement, et de tirer le produit pour vous assurer que l'espace entre celui-ci et le mur est suffisant avant de procéder à la connexion. •• Lorsque vous connectez d'autres câbles par le bas, nous vous recommandons de retirer le téléviseur de la fixation murale avant de procéder à la connexion. •• Utilisez des manchons de câbles pour placer les câbles au bas du téléviseur, comme indiqué ci-dessous. Les manchons de câbles ne sont pas fournis avec le produit. Vous devez donc les acheter séparément. (Par exemple)

•• Après avoir installé le produit, assurez-vous de l'utiliser collé au mur. -- Utiliser le produit alors qu'il n'est pas collé au mur peut l'endommager ou entraîner des secousses.
