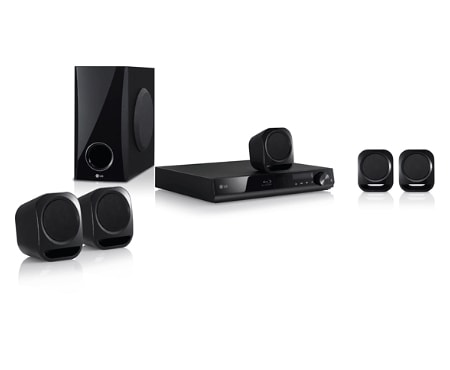

Mode d'emploi téléviseur LG BH4120S

Système de home cinéma DVD/Blu-ray™ Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. BH4120S (BH4120S, S42S2-S, S42S1-W)

CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT : n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire. ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent.

ATTENTION : RAYONNEMENT LASER VISIBLE ET

DES INSTRUMENTS OPTIQUES. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil et faites remplacer le cordon par un cordon strictement identique auprès d’un point de service aprèsvente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

Démarrage Cet appareil est équipé d’une batterie transportable ou de piles rechargeables.

ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. Élimination de votre ancien appareil

sur roulettes barrée d’une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.

électroniques doivent être jetés séparément, dans les videordures prévus à cet effet par votre municipalité.

instructions aidera à réduire les conséquences négatives et risques éventuels pour l’environnement et la santé humaine.

l’élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit.

Mise au rebut des piles ou batteries usagées

barrées sur les piles ou batteries accompagnant votre produit indique qu’elles sont conformes à la Directive européenne 2006/66/EC.

symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005% de mercure, 0,002% de cadmium ou 0,004% de plomb.

collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

batteries usagées contribue protéger l’environnement et la santé des personnes et des animaux.

traitement de vos piles ou batteries usagées, merci de bien vouloir vous adresser votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

Remarques sur les droits d’auteur

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 2004/108/EC, 2006/95/EC et 2009/125/EC. Centre Européen de Normalisation (European Standards Centre): Krijgsman 1, 1186 DM Amstelveen, The Netherlands yy Veuillez noter que ce Centre n’est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit.

yy Comme AACS (Advanced Access Content System) est approuvé en tant que système de protection de contenus pour le format de disque Blu-ray, à l’instar de CSS (Content Scramble System) qui est utilisé pour le format DVD, certaines restrictions s’imposent pour la relecture, la sortie de signaux analogiques, etc., des contenus protégés par AACS. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil. yy Par ailleurs, BD-ROM Mark et BD+ sont également utilisés en tant que systèmes de protection de contenus pour le format de disque Blu-ray, qui impose certaines restrictions, notamment les restrictions de lecture pour les contenus protégés par BD-ROM Mark et/ou BD+. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service aprèsvente agréé. yy De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. yy Cet appareil est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Rovi et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Rovi. Les opérations d’ingénierie inverse et de démontage sont interdites. yy Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distrib-ution ou la révision sans autorisation d’émissions tél

Avertissement important pour votre système de télévision en couleur Le système de couleur de ce reproducteur diffère en fonction du disque en cours de reproduction.

Seulement la TV couleur multi-système peut capter tous les signaux restitués par le reproducteur. yy Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. yy Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran. yy Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

Par exemple, lorsque le reproducteur lit le disque enregistré sur un système de couleur NTSC, l’image est restituée comme un signal NTSC.

Consignes de sécurité Introduction – Disques lisibles et pictogrammes utilisés dans ce manuel – À propos du symbole “7” – Remarques sur la compatibilité – Fichiers requis – AVCHD (codec vidéo avancé en haute définition) – Configurations système spécifiques – Code de région – Sélection du système (facultatif) Télécommande Panneau avant Panneau arrière

Positionnement du système Raccordement des enceintes – Raccordement des enceintes au lecteur Raccordement à votre téléviseur – Connexion HDMI – Connexion vidéo – Réglage de la résolution Raccordement de l’antenne Connexions avec des équipements externes – Connexion AUX – Connexion PORT. IN Raccordement d’un périphérique USB – Lecture du contenu d’un périphérique USB

18 18 19 20 21 21 21 22 22 22

Réglages – Configuration initiale – Réglage des paramètres – Menu [AFFICHAGE]

– Menu [LANGUE] – Menu [AUDIO] – Menu [VERROU] – Menu [AUTRES] Effets sonores

Lecture générale – Utilisation du menu [ACCUEIL] – Lecture de disques – Lecture d’un fichier sur un disque ou un périphérique USB – Opérations de base pour contenu vidéo et audio – Opérations de base avec les photos – Utilisation du menu du disque – Reprise de la lecture – Mémoire de la dernière scène Lecture avancée – Lecture répétée – Répétition d’une section spécifique – Affichage des informations sur le contenu – Modification de l’affichage de la liste des contenus – Sélection d’un fichier de sous-titres – Options disponibles pendant l’affichage d’une photo – Écoute de musique pendant un diaporama Affichage à l’écran – Affichage à l’écran des informations sur le contenu – Lecture à partir d’un code de temps – Sélection de la langue des sous-titres – Modification de la source audio – Visionnage sous un angle différent – Modification du format d’image – Modification de la page de code des sous-titres – Modification du mode d’image Utilisation de la radio – Écoute de radio – Mémorisation des stations radio – Suppression d’une station mémorisée

33 33 33 34 34 34 34 35 35 35 36 36 37 38 38 39 39 39 39 40 40 40 41 41 41 41

Table des matières 41 41 41

– Suppression de toutes les stations mémorisées – Amélioration de la réception FM – Consulter des informations sur une station de radio.

Dépannage – Généralités – Image – Son – Support client – Avis concernant les logiciels open source

Commande d’un téléviseur à l’aide de la télécommande fournie – Réglage de la télécommande pour commander votre téléviseur Liste des codes de région Liste des codes de langue Marques de commerce et licences Spécifications de la sortie audio Spécifications Entretien – Manipulation de l’appareil – Remarques sur les disques

44 45 46 47 49 50 52 52 52

Disques lisibles et pictogrammes utilisés dans ce manuel

Description yy Disques tels que des films disponibles à l’achat ou à la location. yy BD-R/RE enregistrés au format BDAV. yy Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo. yy ISO 9660+JOLIET, UDF et UDF Bridge. yy Disques tels des films à acheter ou à louer.

yy Mode film et finalisé uniquement

yy Disques DVD±R/RW contenant des fichiers vidéo, musicaux ou photo.

Mode VR et finalisé uniquement

yy Disques CD-R/RW contenant des fichiers vidéo, musicaux ou photo.

DVD-R DVD-RW DVD+R DVD+RW (8 cm, 12 cm)

DVD-RW (VR) (8 cm, 12 cm) Audio CD (8 cm, 12 cm) CD-R/RW (8 cm, 12 cm)

yy Les disques double couche sont également acceptés.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

Dolby Digital, DTS, MP3, WMA, AAC, AC3

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Fichiers musicaux Emplacement des fichiers

Fréquence d’échantillonnage

“mp3”, “.wma”, “.wav”, “.m4a” (Sans DRM), “.flac”

32 - 48 kHz (WMA), 16 - 48 kHz (MP3)

32 - 192 Kbit/s (WMA), 32 - 320 Kbit/s (MP3)

Certains fichiers WAV ne sont pas pris en charge par ce lecteur.

Fichiers photo Emplacement des fichiers

“.jpg”, “.jpeg”, “.png”, “.gif”

Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

,,Remarque yy Les noms des fichiers sont limités à 180 caractères.

yy Suivant la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support. yy Les impératifs concernant les fichiers indiqués page 10 ne sont pas toujours compatibles. Il peut exister certaines restrictions en fonction des caractéristiques des fichiers. yy Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. yy La durée totale de lecture du fichier audio indiquée n’est peut-être pas correcte dans le cas de fichiers VBR. yy Les fichiers vidéo haute définition contenus sur un CD/DVD ou un périphérique USB 1.0/1.1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats Disque Blu-ray ou USB 2.0. yy Ce lecteur prend en charge le format H.264/ MPEG-4, AVC profil Main ou High au niveau 4.1. En cas de fichier de niveau supérieur, un message d’avertissement s’affiche à l’écran. yy Ce lecteur ne reconnaît pas les fichiers enregistrés avec GMC*1 ou Qpel*2. *1 GMC – Global Motion Compensation (compensation globale de mouvements) *2 Qpel –Quarter pixel (quart de pixel)

yy Un fichier “avi” qui a le code est “WMV 9 codec” est supporté. yy Ce lecteur est compatible avec les fichiers en UTF-8 même s’ils ont des contenus de sous-titres Unicode. Ce lecteur ne peut pas reconnaître des fichiers de sous-titres purement Unicode. yy Selon les types de fichiers ou les modes d’enregistrement, il peut ne pas les lire. yy Un disque qui a été enregistré par un procédé multisession sur un PC classique n’est pas reconnu sur ce lecteur. yy Pour pouvoir lire un fichier de film, il faut que les noms du fichier du film et du fichier de sous-titre soient les mêmes. yy Si le codec de la vidéo est MPEG2 TS ou MPEG2 PS, le sous-titre n’est pas lu. yy Le temps total de lecture du fichier audio indiqué sur l’écran peut ne pas être correct pour les fichiers VBR. yy La compatibilité du codec Vidéo/ Audio est susceptible d’être différente selon le fichier vidéo.

AVCHD (codec vidéo avancé en haute définition) yy Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes. yy Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition. yy Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel. yy Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”. yy Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus. yy Les disques au format AVCHD doivent être finalisés. yy Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

yy Nombre maximal de fi chiers par dossier: 2 000 (nombre total de fi chiers et de dossiers)

Configurations système spécifiques 1

Pour la lecture vidéo haute définition :

yy Téléviseur haute définition doté de prises d’entrée HDMI. yy BD-ROM avec du contenu haute définition. yy Une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur pour certains contenus (indiqués par les auteurs du disque).

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

Sélection du système (facultatif) Retirez tout disque se trouvant dans l’unité, ouvrez le plateau du disque en appuyant sur les boutons B (Abrir / Fechar) puis, restez appuyé sur M (Pause) pendant plus de cinq secondes pour pouvoir sélectionner un système (PAL, NTSC, AUTO)

1 (POWER): permet d’allumer ou d’éteindre le lecteur. B (OPEN/CLOSE): permet d’éjecter et d’insérer un disque. SLEEP: permet de définir la durée après laquelle l’appareil se met en veille. INFO/MENU (m): permet d’activer ou de désactiver l’affichage à l’écran. HOME ( ): permet d’afficher ou de quitter le [Menu d’accueil]. DISC MENU: permet d’accéder au menu du disque.

Installation de la batterie

Retirez le couvercle du compartiment des piles à l’arrière de la télécommande, puis insérez deux piles R03 (AAA) en respectant la polarité 4 et 5.

• • • • • • b • • • • • • Touches fléchées: permettent de sélectionner une option dans le menu. PRESET +/-: sélectionne un programme de la radio. TUNING +/-: se règle sur la station de radio voulue. ENTER (b): permet de confirmer la sélection du menu. BACK (1): permet de quitter le menu ou de revenir à l’écran précédent. TITLE/POPUP: permet d’afficher le menu de titres du DVD ou le menu contextuel du BD-ROM, s’il est disponible. Z (STOP): permet d’arrêter la lecture. d (PLAY): permet de démarrer la lecture. M (PAUSE/ STEP): permet de mettre la lecture en pause. c/v (SCAN): permettent d’effectuer une recherche vers l’arrière ou l’avant. C/V (SKIP): permettent de passer à la piste, au fichier ou au chapitre précédent/suivant.

• • • • • • c • • • • • • SPEAKER LEVEL: permet de régler le volume sonore de l’enceinte souhaitée. SOUND EFFECT: permet de sélectionner un mode d’effet sonore. VOL +/-: permet de régler le volume des enceintes. MUTE: permet de mettre l’appareil en sourdine. Touches de couleur (R, G, Y, B): - permettent de parcourir les menus du BD-ROM. Vous pouvez également les utiliser pour les menus [Film], [Photo], [Musique]. - Touche B: permet de sélectionner le son mono / stéréo en mode FM. RDS: Radio Data System. PTY: Views the programme type of the RDS. PTY SEARCH: Searches programme type. Touches numériques 0-9: Sélectionne des options numérotées dans un menu. CLEAR: permet d’effacer un index dans le menu de recherche ou un numéro lors de la définition du mot de passe. REPEAT (h): répète la lecture de la section ou de la séquence. AUDIO: Sélectionne une langue ou une chaine audio. ? : Cette touche n’est pas disponible. • • • • • • d • • • • • • Touches de commande du téléviseur: voir page 44.

• • • • • • a • • • • • • FUNCTION: permet de modifier FUNCTION la source d’entrée. SUBTITLE: Sélectionner une langue pour les sous-titres.

Panneau avant 1 Démarrage a Plateau du disque b Afficheur c PORT. IN d Port USB

e Touches de fonction R (Abrir / Fechar) T (Lecture / Pause) I (Arrêt) F (Fonction) Permet de modifier la fonction ou la source d’entrée. f Volume g 1 (Marche/ Arrêt)

Panneau arrière 1 Démarrage

a Cordon d’alimentation CA

b Connecteurs des enceintes

c Ventilateur d Connecteur d’antenne e AUX (L/R) INPUT

E A L’illustration suivante montre comment positionner le système (exemple). Notez que les illustrations Ade ces instructions sont fournies à titre explicatif et peuvent parfois différer de votre Home Cinema. Pour optimiser au maximum le son surround, tous les haut-parleurs autres que le caisson de basse doivent être placés à égale distance de la position d’écoute (A). A B C D E F G B B

avant gauche (L)/ A A Enceinte BCD EE F G A D Eavant C F Gdroite (R) : A A B Enceinte E A Placez les enceintes avant de chaque côté de

l’écran ou du moniteur et si possible à la même hauteur. E A AA B C Enceinte D E Fcentrale: G Placez l’enceinte centrale au dessus ou en dessous de l’écran ou du moniteur.

A A B C D Enceinte E F Gsurround gauche (L)/ F G surround droite (R) : A B C D E Enceinte

Placez ces enceintes derrière votre position

d’écoute, légèrement tournés vers l’intérieur. E A de basse: B C D E F Caisson G La position du caisson de basse n’est pas cruciale car les extrêmes graves sont non-directionnels. Mais il est préférable de placer le caisson de basse près des enceintes avant. Tournez-le légèrement vers le centre de la pièce pour réduire les réflexions sur les murs.

yy Veillez à ce qu’aucun enfant n’introduise ses mains ou tout autre objet dans l’évent d’enceinte. *Évent d’enceinte pour l’excitation aéroacoustique : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte. yy Placez l’enceinte centrale hors de portée des enfants. L’enceinte risquerait de tomber et de provoquer des blessures et/ou des dommages matériels. yy Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur CRT ou sur le moniteur de l’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur.

Positionnement du A A A système

yy Avant d’utiliser le caisson de basse, retirez le film vinyle de protection.

Raccordement des enceintes

bornes marquées - (moins) et l’autre extrémité aux bornes marquées + (plus).

Raccordement des enceintes au lecteur

chacun des ergots en plastique afin d’ouvrir la borne de raccordement de l’appareil. Insérez le fil et refermez l’ergot.

Raccordement à votre téléviseur Effectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. yy Connexion HDMI (page 18)

Connexion HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (Type A, câble HDMI™ hautdébit avec Ethernet). Raccordez la prise HDMI du lecteur à la prise HDMI d’un moniteur ou téléviseur compatible HDMI.

yy Connexion vidéo (page 19)

yy Selon votre téléviseur et les autres équipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de différentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel.

yy Reportez-vous au manuel d’utilisation de votre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements. yy Veillez à ce que le lecteur soit directement raccordé au téléviseur. Réglez le téléviseur sur le bon canal d’entrée vidéo.

yy Ne raccordez pas votre lecteur par l’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie. Réglez la source du téléviseur sur HDMI (reportezvous au manuel d’utilisation de votre téléviseur).

Informations supplémentaires concernant la technologie HDMI yy Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: -- Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. -- L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. -- L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720x576p, 1280x720p, 1920x1080i et 1920x1080p video. yy Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. -- L’image ne s’affichera pas correctement avec un appareil non HDCP.

yy Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet. yy Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 20.)

Connexion vidéo Raccordez la prise de sortie vidéo VIDEO OUT du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système.

yy Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI. yy Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).

yy Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 26). yy Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumezle.

Réglage de la résolution Le lecteur offre plusieurs résolutions de sortie pour les prises de sortie HDMI OUT. Vous pouvez modifier la résolution à l’aide du menu [Config.]. 1. Appuyez sur la touche HOME ( ).

[Config.], puis appuyez sur ENTER (b). Le menu [Config.] apparaît.

[Config.], puis appuyez sur ENTER (b). Le menu [Config.] apparaît.

l’option [AFFICHAGE], puis appuyez sur D pour accéder au deuxième niveau. l’option [Résolution], puis appuyez sur ENTER (b) pour accéder au troisième niveau.

résolution souhaitée, puis appuyez sur la touche ENTER (b) pour confirmer votre choix.

yy Si votre téléviseur n’accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 576p comme suit.

disque. 2 Appuyez sur la touche Z (STOP) pendant au moins 5 secondes. yy Lorsque vous avez une résolution de 576i avec un périphérique HDMI activé, la résolution réelle affichée sera de 576p. yy Si vous sélectionnez une résolution manuellement, puis raccordez la prise HDMI au téléviseur, mais que votre téléviseur ne la prend pas en charge, le réglage de résolution est défini sur [Auto]. yy Si vous sélectionnez une résolution non prise en charge par votre téléviseur, un message d’avertissement apparaîtra. Après modification de la résolution, si rien n’apparaît à l’écran, attendez 20 secondes pour que la résolution revienne automatiquement au réglage précédent. yy La fréquence d’image de sortie vidéo 1080p peut être définie automatiquement sur 24 Hz ou 50 Hz en fonction de la capacité et de la préférence du téléviseur raccordé, ainsi que de la fréquence d’image vidéo native du contenu du BD-ROM. yy La résolution de la prise de sortie VIDEO OUT est toujours réglée sur 576i.

Raccordement de l’antenne Branchez l’antenne fournie pour écouter la radio.

Connexions avec des équipements externes Connexion AUX Vous pouvez écouter les fichiers son d’un équipement externe sur les enceintes de ce système.

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Après avoir raccordé l’antenne filaire FM, faites lui adopter la position la plus horizontale possible. Veillez à déployer complètement l’antenne filaire FM. Rouge Blanc Vers les prises de sortie audio de votre équipement externe (téléviseur, magnétoscope, etc.)

Raccordez le câble de sortie analogique audio de votre équipement externe aux entrées G/D de cet appareil. Sélectionnez ensuite l’option [AUX] en appuyant sur la touche FUNCTION, puis sur ENTER (b).

Connexion PORT. IN Vous pouvez écouter les fichiers son de votre baladeur sur les enceintes de ce système. Raccordez la prise casque (ou sortie de ligne) du baladeur à la prise PORT.IN de cet appareil. Sélectionnez ensuite l’option [PORTABLE] en appuyant sur la touche FUNCTION, puis sur ENTER (b).

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Raccordements Lecteur MP3, etc.

Raccordement d’un périphérique USB Ce lecteur peut lire les fichiers vidéo, audio et photo contenus sur un périphérique USB.

Lecture du contenu d’un périphérique USB

W/S/A/D, puis appuyez sur PLAY ou ENTER (b) pour lire le fichier. 6. Retirez le périphérique USB avec précaution.

yy Ce lecteur prend en charge les clés mémoire USB et disques durs externes aux formats FAT16, FAT32 et NTFS lors de l’accès aux fichiers (musique, photos et films). yy Cet appareil reconnaît jusqu’à 4 partitions sur le lecteur USB. yy Ne retirez pas le périphérique USB pendant l’utilisation (lecture, etc.).

yy Périphérique USB : périphérique USB prenant en charge les technologies USB 1.1 et USB 2.0. yy Seuls les fichiers vidéo, musicaux et photo peuvent être lus. Pour connaître les caractéristiques d’utilisation de chaque fichier, reportez-vous aux pages correspondantes. yy Il est recommandé d’effectuer des sauvegardes régulières pour éviter la perte de données. yy Si vous utilisez un câble d’extension USB, un concentrateur USB ou un lecteur multiple USB, il se peut que le périphérique USB ne soit pas reconnu. yy Il est possible que certains périphériques USB ne fonctionnent pas avec cet appareil. yy Les appareils photo numériques et les téléphones mobiles ne sont pas compatibles. yy Le port USB de l’appareil ne peut pas être raccordé à un ordinateur. L’appareil ne peut pas être utilisé comme périphérique de stockage.

yy Les périphériques USB nécessitant l’installation d’un programme supplémentaire après la connexion à un ordinateur ne sont pas pris en charge.

24 Configuration du système

définis aux étapes précédentes.

Configuration initiale Lorsque vous allumez le lecteur pour la première fois, l’assistant de configuration initiale apparaît à l’écran. Il vous permet de régler la langue d’affichage et la configuration des enceintes. 1. Appuyez sur la touche 1 (POWER). L’assistant de configuration initiale apparaît à l’écran.

sélectionner la langue d’affichage, puis appuyez sur ENTER (b).

les signaux de tonalité de test des enceintes.

Après avoir vérifié les signaux de tonalité de test, appuyez sur la touche ENTER (b) lorsque l’indication [Stop] est sélectionnée. Sélectionnez [prochain] et appuyez sur la touche ENTER (b).

Appuyez sur ENTER (b) lorsque l’option [Terminer] est en surbrillance afin de terminer la configuration initiale. Si vous devez modifier un paramètre, utilisez les touches A/D pour sélectionner [Retour], puis appuyez sur ENTER (b).

Configuration du système 25

Vous pouvez modifier les réglages de votre lecteur dans le menu [Config.].

1. Appuyez sur la touche HOME ( ).

Sélectionnez une option de format d’image en fonction du type de votre téléviseur. [4:3 Format respecté] Sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 4/3 standard. Les images 16/9 s’affichent avec une bande noire en haut et en bas de l’écran.

réglage souhaité, puis appuyez sur ENTER (b) pour confirmer votre choix.

Vous ne pouvez pas sélectionner les options [4:3 Format respecté] et [4:3 Recadrage auto] lorsque la résolution choisie est supérieure à 720p.

3 Configuration du système

Sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 4/3 standard. Les images sont recadrées pour tenir dans votre écran de téléviseur. L’image est réduite sur les côtés.

26 Configuration du système

Cette option permet de définir la résolution de sortie du signal vidéo HDMI. Reportez-vous aux pages 20 pour plus de détails sur le réglage de la résolution.

Sélectionnez le type de sortie de la prise HDMI OUT. Pour ce réglage, reportez-vous au manuel de votre téléviseur.

[Auto] si la prise de sortie HDMI OUT est raccordée à un téléviseur fournissant des informations sur l’affichage (EDID), cette option sélectionne automatiquement la résolution la mieux adaptée au téléviseur raccordé. [1080p]

sortie vidéo progressive en 1080 lignes. [1080i]

sortie vidéo entrelacée en 1080 lignes. [720p] sortie vidéo progressive en 720 lignes. [576p] sortie vidéo progressive en 576 lignes. [576i] sortie vidéo entrelacée en 576 lignes.

Mode 1080p Lorsque la résolution est réglée sur 1080p, sélectionnez [24Hz] pour une présentation adaptée des films (1080/24p) avec un téléviseur HDMI compatible avec une entrée 1080/24p.

yy Lorsque vous sélectionnez [24Hz], vous pouvez constater une perturbation de l’image lors du passage du mode vidéo au mode film. Dans ce cas, sélectionnez [50Hz]. yy Même si votre téléviseur est incompatible avec le format 1080p/24 Hz lorsque l’option [Mode 1080p] est sur [24 Hz], la fréquence réelle des images vidéo en sortie sera de 50 Hz pour concorder avec le format de la source vidéo.

[YCbCr] sélectionnez cette option lorsque vous raccordez le lecteur à un téléviseur HDMI. [RGB] sélectionnez cette option lorsque vous raccordez le lecteur à un téléviseur DVI.

Guide du menu d’accueil Cette fonction vous permet d’afficher ou de supprimer la bulle d’aide du menu d’accueil. Réglez cette option sur [Marche] pour afficher le guide.

Configuration du système 27

Chaque disque propose plusieurs options de sortie audio. Paramétrez les options audio du lecteur selon le type de système audio que vous utilisez.

Sélectionnez une langue pour le menu de [Config.] et l’affichage à l’écran.

Menu disque/Audio/Sous-titres Sélectionnez la langue de votre choix pour la piste audio, les sous-titres et le menu du disque. [Original] désigne la langue d’origine dans laquelle le disque a été enregistré. [Autre]

[Arrêt] (Sous-titres du disque uniquement) désactive les sous-titres.

Votre réglage de la langue peut ne pas fonctionner sur certains disques.

Sortie numérique [Stéréo PCM] (HDMI uniquement) Sélectionnez cette option si vous raccordez la prise de sortie HDMI OUT de ce lecteur à un appareil doté d’un décodeur stéréo numérique à deux canaux. [Multi-chaînes PCM] (HDMI uniquement) Sélectionnez cette option si vous raccordez la prise de sortie HDMI OUT de ce lecteur à un appareil doté d’un décodeur numérique multicanal. [Re codage DTS] (HDMI uniquement) Sélectionnez cette option si vous raccordez la prise de sortie HDMI OUT de ce lecteur à un appareil doté d’un décodeur DTS. [Flux binaire] (HDMI uniquement) Sélectionnez cette option si vous raccordez la prise de sortie HDMI OUT de ce lecteur à un appareil doté d’un décodeur LPCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS et DTS-HD.

yy Lorsque l’option [Sortie numérique] est réglée sur [Multi-chaînes PCM], le son peut être diffusé au format stéréo PCM si l’information Multi-chaînes PCM n’est pas détectée à partir d’un appareil HDMI doté de l’option EDID. yy Si l’option [Sortie numérique] est réglée sur [Re codage DTS], le son DTS Re-encode est retransmis pour les disques BD-ROM présentant une piste audio secondaire, et le son d’origine est retransmis pour les autres disques (comme [Flux binaire]). yy Ce réglage n’est pas disponible sur le signal d’entrée d’un appareil externe.

3 Configuration du système

appuyez sur ENTER (b) pour sélectionner une autre langue. Utilisez les touches numériques, puis appuyez sur ENTER (b) pour saisir le numéro à 4 chiffres correspondant indiqué dans la liste des codes de langue, page 46.

Comme de nombreux facteurs affectent le type de sortie audio, reportez-vous à la section “Spécifications de la sortie audio”, pages 49.

28 Configuration du système

Pour obtenir un son optimal, utilisez l’écran de réglage des enceintes pour définir le volume des enceintes que vous avez raccordées et leur distance par rapport à votre position d’écoute. Utilisez l’option Test pour régler le volume des enceintes au même niveau.

Avec la télévision numérique, il arrive qu’un décalage s’installe entre l’image et le son. Si cela se produit vous pouvez régler le délai de l’arrivée du son pour qu’il «attende» l’arrivée de l’image : c’est ce qu’on appelle la synchronisation HD AV. Utilisez les touches W S pour réduire ou augmenter ce délai, que vous pouvez paramétrer entre 0 et 300 ms.

DRC (Contrôle de la gamme dynamique) Cette fonction vous permet d’écouter la bande son d’un film à volume réduit sans perte de la clarté du son.

3 Configuration du système

“210499”. Le mot de passe est effacé.

Si vous vous trompez, appuyez sur la touche CLEAR avant d’appuyer sur ENTER (b). Saisissez ensuite le mot de passe correct.

le niveau 1 est le plus restrictif, et le niveau 8 est le moins restrictif. [Déverrouillage] si vous sélectionnez cette option, le contrôle parental est désactivé et le disque peut être lu en entier.

Contrôle parental Disque Blu-ray Définissez une limite d’âge pour la lecture de BDROM. Utilisez les touches numériques pour indiquer une limite de visionnage pour les BD-ROM. [255] All BD-ROM can be played. [0-254] Prohibits play of BD-ROM with corresponding ratings recorded on them.

Indicatif régional Indiquez le code de la région dont les normes ont servi à déterminer le niveau de contrôle du DVD, en vous reportant à la liste page 45.

3 Configuration du système

Saisissez deux fois un mot de passe à quatre chiffres, puis appuyez sur ENTER (b) pour valider le nouveau mot de passe.

30 Configuration du système

Menu [AUTRES] DivX® VOD À PROPOS DES VIDÉOS DIVX : DivX® est un format numérique créé par DivX, LLC, une filiale de Rovi Corporation. Cet appareil est officiellement certifié DivX et peut donc lire les vidéos DivX. Pour plus d’informations et pour obtenir des outils logiciels permettant de convertir vos fichiers en vidéos DivX, consultez le site divx.com.

3 Configuration du système

A PROPOS DE DIVX VIDEO-ON-DEMAND : cet appareil DivX Certified® doit être enregistré pour lire des films DivX Video-on-Demand (VOD). Pour obtenir votre code d’enregistrement, rendez-vous dans la section DivX VOD du menu de configuration de votre appareil. Pour savoir comment vous inscrire, rendez-vous sur vod.divx.com. [Enregistrer] Permet d’afficher le code d’enregistrement de votre lecteur. [Annuler l’enregistrement] Permet de désactiver votre lecteur et d’afficher le code de désactivation.

Toutes les vidéos téléchargées de DivX(R) VOD avec ce code d’enregistrement du lecteur ne peuvent être jouées que sur cette unité.

Extinction auto L’économiseur d’écran s’active dès que le lecteur reste inactif pendant cinq minutes environ. Si vous réglez cette option sur [Marche], l’appareil s’éteint automatiquement après que l’économiseur d’écran reste affiché pendant 20 minutes. Réglez cette option sur [Arrêt] pour que l’économiseur d’écran reste affiché jusqu’à ce que l’appareil soit de nouveau utilisé.

Quand vous choisissez la fonction [Extinction auto] sur le menu de réglage, cet appareil va s’éteindre par lui-même pour économiser sur la consommation électronique dans le cas où l’appareil principal ne soit pas connecté sur une appareil externe et qu’il ne soit pas utilisé pendant 25 minutes. Il en sera de même pour cet appareil après six heures après que l’appareil principal soit connecté sur un autre appareil utilisant une entrée analogique.

Initialiser [Réglages d’usine] Vous pouvez rétablir les réglages d’usine par défaut du lecteur. [Effacer stockage Blu-ray] Initialise le contenu Blu-ray à partir de la mémoire de stockage USB.

Logiciel [Information] Affiche la version actuelle du logiciel.

Réglage de la fonction [EQ perso]

Vous pouvez choisir un effet sonore approprié. Appuyez sur la touche SOUND EFFECT jusqu’à ce le mode souhaité apparaisse sur l’afficheur du panneau avant ou sur l’écran du téléviseur. Les éléments affichés pour l’égaliseur peuvent être différents selon les sources et les effets sonores. [Naturel plus]: permet de profiter de l’effet de son naturel comme avec le canal 5.1. [Natural]: offre un son agréable et naturel. [Bypass]: les contenus comportant des signaux audio surround multicanaux sont lus conformément à la façon dont ils ont été enregistrés.

[Intense]: permet d’améliorer le rendu des sons graves et aigus. [EQ perso]: permet de régler le son en augmentant ou en baissant le niveau de fréquence spécifique.

souhaité. Sélectionnez l’option [Annuler], puis appuyez sur ENTER (b) pour annuler le réglage. Sélectionnez l’option [Réinitialiser], puis appuyez sur ENTER (b) pour réinitialiser tous les réglages.

3 Configuration du système

[Graves max]: renforce l’effet sonore des graves sur les enceintes avant gauche et droite et du caisson de basse.

Lecture générale Utilisation du menu
