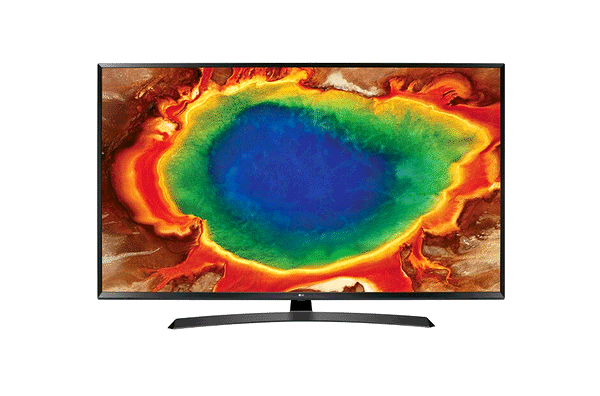

Mode d'emploi téléviseur LG 55 pouces (138 cm)

Présentation

Avertissement : Consignes de sécurité ATTENTION RISQUE D'ÉLECTROCUTION. NE PAS OUVRIR.

ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'ÉLECTROCUTION,

Réparable par l'utilisateur lui-même. confiez l'entretien

DE CET APPAREIL À UN PERSONNEL QUALIFIÉ. Ce symbole est destiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution. Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l’entretien (réparation) de l'appareil se trouve dans la documentation. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET

Bougies ou autres éléments comportant des

FLAMMES TOUJOURS ÉLOIGNÉS DE CE PRODUIT. • N’installez pas la TV et la télécommande dans les environnements suivants : -- Un emplacement exposé à la lumière directe du soleil ; -- Une zone fortement humide comme une salle de bain ; -- À proximité d’une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur ; -- À proximité d’un plan de travail de cuisine ou d’un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l’huile ; -- Une zone exposée à la pluie et au vent ; -- À proximité de conteneurs d’eau comme des vases. Le non-respect de cette consigne peut provoquer un incendie, une électrocution, un dysfonctionnement ou une déformation du produit. • N’installez pas le produit dans un endroit exposé à la poussière. Le non-respect de cette consigne peut provoquer un incendie. • La fiche secteur est l’élément de déconnexion. La fiche doit toujours être accessible. • Ne touchez pas la fiche d’alimentation avec les mains mouillées. En outre, si la fiche du cordon est mouillée ou couverte de poussière, séchez ou essuyez complètement le cordon d’alimentation. L’humidité excessive peut provoquer des risques d’électrocution.

• Veillez à raccorder le câble d’alimentation à une prise de terre. (Ne s’applique pas aux appareils ne nécessitant pas une mise à la terre). Si ce n’est pas le cas, vous risquez d’être électrocuté ou blessé. • Fixez correctement le câble d’alimentation. Si le câble d’alimentation n’est pas correctement fixé, un incendie peut se déclarer. • Assurez-vous que le cordon d’alimentation ne soit pas en contact avec des objets chauds comme un chauffage. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Ne placez pas d’objets lourds, ou le produit lui-même, sur les câbles d’alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Pliez le câble d’antenne entre le bâtiment intérieur et extérieur pour empêcher la pluie de s’écouler à l’intérieur. L’eau pourrait endommager le produit et provoquer une électrocution. • Lorsque vous fixez une TV au mur, veillez à bien isoler les cables d’alimentation à l'arrière du TV au risque de provoquer un incendie ou une électrocution. • Ne branchez pas trop d’appareils électriques sur une seule multiprise murale. Le non-respect de cette consigne peut provoquer un incendie résultant d’une surchauffe. • Ne faites pas tomber de produit ou n'en laissez pas tomber lors du branchement de périphériques externes. Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit. • Conservez le matériau d’emballage anti-moisissure ou l’emballage en vinyle hors de portée des enfants. Le matériau anti-moisissure est dangereux en cas d’ingestion. En cas d’ingestion par mégarde, faites vomir la personne et rendez vous à l’hôpital le plus proche. En outre, l’emballage en vinyle peut entraîner une asphyxie. Conservez-le hors de portée des enfants. • Ne laissez pas les enfants grimper sur la TV ou s’agripper dessus. Dans le cas contraire, la TV risque de tomber, ce qui peut entraîner des blessures graves. • Respectez les règles de sécurité lorsque vous changez e

• Si vous n’utilisez pas le produit pendant une longue période, débranchez le câble d’alimentation du produit. Une couche de poussière peut provoquer un incendie ; une détérioration de l’isolation peut provoquer une fuite électrique, une électrocution ou un incendie. • N’exposez pas l’appareil à la pluie ni aux éclaboussures et aucun objet contenant du liquide (tel qu’un vase) ne doit être placé sur le produit. • N’installez pas le produit sur un mur où il est susceptible d’être exposé à de l’huile ou à de la vapeur d’huile. Cela pourrait endommager le produit et provoquer sa chute. • Si de l’eau ou une autre substance pénètre dans le produit (par exemple l’adaptateur secteur, le cordon d’alimentation, le téléviseur), débranchez le cordon d’alimentation et contactez immédiatement le service après-vente. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Utilisez uniquement un adaptateur secteur et un cordon d’alimentation approuvés par LG Electronics. Le non-respect de cette consigne peut provoquer un incendie, une électrocution, un dysfonctionnement ou une déformation du produit. • Ne démontez pas l’adaptateur secteur ou le cordon d’alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Veuillez manipuler l’adaptateur avec précaution afin de le protéger des chocs externes. Les chocs externes peuvent endommager l’adaptateur. • Assurez-vous que le cordon d’alimentation soit bien raccordé à la prise d’alimentation du téléviseur. • Installez le produit à l’écart des ondes radio.

• La distance entre une antenne extérieure et les lignes d’alimentation doit être suffisante pour éviter tout contact physique en cas de chute de l’antenne. Le non-respect de cette consigne peut provoquer une électrocution. • N’installez pas le produit sur des étagères instables ou des surfaces inclinées. Évitez également les endroits soumis à des vibrations ou ne permettant pas de supporter correctement le produit. Dans le cas contraire, le produit risque de tomber ou de se retourner, ce qui peut provoquer des blessures ou endommager le produit. • Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures. • Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l’arrière du produit. Lorsque vous installez le poste à l’aide d’un support mural (pièces en option), fixez-le solidement pour éviter qu’il ne tombe. • Utilisez uniquement des éléments de fixation/accessoires agréés par le fabricant. • Lors de l’installation de l’antenne, consultez un agent de maintenance qualifié. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Nous vous recommandons de garder une distance équivalente de 2 à 7 fois la diagonale de l’écran lorsque vous regardez la TV. Regarder la TV de façon prolongée peut provoquer des troubles de la vue. • Utilisez uniquement le type de piles spécifié. Le non-respect de cette consigne peut endommager la télécommande. • N’utilisez pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide. • N’exposez pas les piles à une température excessive. (Directement sous les rayons du soleil, près d’une cheminée ouverte ou d’un radiateur, par exemple). • Le signal de la télécommande peut être affaiblit par la lumière du soleil ou un éclairage puissant. Le cas échéant, assombrissez la piè

• Ne vaporisez pas d’eau sur le produit ou ne le frottez pas avec une substance inflammable (diluant ou benzène). Vous risqueriez de provoquer une électrocution ou un incendie. • Évitez tout impact d’objets avec l’appareil ou toute chute d’objets sur l’appareil, et ne laissez rien tomber sur l’écran. Vous risqueriez de vous blesser ou d’endommager le produit. • Ne touchez jamais ce produit ou l’antenne en cas de tonnerre ou d’orage. Vous pourriez vous électrocuter. • Ne touchez jamais la prise murale lors d’une fuite de gaz ; ouvrez les fenêtres et aérez la pièce. Le non-respect de cette consigne peut provoquer un incendie ou des brûlures dues aux étincelles. • Ne démontez pas le produit, ne le réparez pas et n’y apportez aucune modification. Vous risqueriez de provoquer une électrocution ou un incendie. Contactez le service après-vente pour les vérifications, les calibrages et les réparations. • Si vous êtes confronté à l’une des situations suivantes, débranchez immédiatement le produit et contactez votre service après-vente local. -- Le produit a été endommagé -- Des corps étrangers sont entrés dans le produit -- Le produit dégage de la fumée ou une odeur étrange Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

• Évitez de toucher les ouvertures de ventilation lors de l’utilisation prolongée du téléviseur car elles peuvent surchauffer. Ceci n’affecte en aucun cas le fonctionnement ou la performance du produit. • Examinez régulièrement le cordon de votre appareil et si vous détectez des signes d’endommagement ou de détérioration, débranchez-le, cessez d’utiliser l’appareil et demandez à un prestataire de services autorisé de remplacer le cordon par une pièce identique. • Évitez de laisser la poussière s’accumuler sur les tiges de la fiche d’alimentation ou de la prise électrique. Le non-respect de cette consigne peut provoquer un incendie. • Protégez le cordon d’alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu’il ne puisse être pris dans une porte ou que l’on puisse marcher dessus. Vérifiez soigneusement les fiches, les prises murales et les points de sortie du cordon de l’appareil. • N’appuyez pas avec force sur l’écran avec la main ou avec un objet pointu, tel qu’un clou, un crayon ou un stylo afin d’éviter de le rayer. • Évitez de toucher l’écran ou de maintenir les doigts dessus de manière prolongée. Cela peut en effet provoquer des déformations provisoires de l’image. • Tant que l’unité est connectée à la prise murale de secteur, elle n’est pas déconnectée de la source d’alimentation secteur, même si vous avez éteint l’unité à l’aide de l’INTERRUPTEUR. • Pour débrancher le câble, tenez-le par la fiche. Si les fils dans le câble d’alimentation sont déconnectés, cela peut provoquer un incendie. • Veillez à mettre le produit hors tension lorsque vous le déplacez. Puis, débranchez les câbles d’alimentation, les câbles d’antenne et tous les câbles de raccordement. La TV ou le cordon d’alimentation peuvent être endommagés, ce qui peut provoquer un incendie ou une électrocution. • Vous devez être deux pour déplacer ou déballer le produit car ce dernier est lourd. Le non-respect de cette consigne peut entraî

Préparation • Si le téléviseur est mis sous tension pour la première fois depuis son expédition depuis l’usine, l’initialisation peut prendre quelques minutes. • L’image présentée peut être différente de votre téléviseur. • L’affichage à l’écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. • Les menus et options disponibles peuvent être différents selon la source d’entrée ou le modèle de produit utilisé. • De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. • L’appareil doit être raccordé à une prise électrique située à proximité et facilement accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l’appareil s’effectue en débranchant le cordon d’alimentation. • Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. • Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions. • Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs d’une épaisseur inférieure à 10 mm et d’une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s’adapte pas au port USB de la TV. B

• Utilisez un câble certifié sur lequel est apposé le logo HDMI. • Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. (Types de câbles HDMI recommandés) -- Câble HDMI®/TM haute vitesse (max. 3 m) -- Câble HDMI®/TM haute vitesse avec Ethernet (max. 3 m) • Utilisation de la ferrite (Selon le modèle) -- La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le cordon d’alimentation. Enroulez une seule fois le cordon d’alimentation autour de la ferrite. [Côté du mur]

Achat séparé Des articles vendus séparément peuvent faire l’objet de remplacements ou de modifications sans préavis dans le but d’améliorer la qualité du produit. Contactez votre revendeur pour vous procurer ces articles. Ces périphériques fonctionnent uniquement avec certains modèles. Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialité du fabricant. (Selon le modèle) AN-MR650A Télécommande Magic Remote

Soulever et déplacer la TV Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil. • Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d’origine. • Avant de déplacer ou de soulever la TV, déconnectez le cordon d’alimentation et tous les câbles. • Lorsque vous soulevez la TV, orientez l’écran à l’opposé de vous pour éviter de l’endommager.

• Afin d’optimiser la sécurité et la durée de vie du produit, n’utilisez pas d’éléments non agréés. • La garantie ne couvre pas les dommages ou les blessures dus à l’utilisation d’éléments non agréés. • Pour fixer le support au téléviseur, placez l’écran face vers le bas sur une table ou sur une surface plane munie d’une protection pour éviter de le rayer. • Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur peut s’incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer. • Essorez le chiffon pour en retirer tout excès d’eau ou de nettoyant. • Ne pulvérisez pas d’eau ou de nettoyant directement sur l’écran du téléviseur. • Pulvérisez une faible quantité d’eau ou de nettoyant sur un chiffon sec pour essuyer l’écran. • Lorsque vous nettoyez le produit, veillez à ce que le liquide utilisé ou des corps étrangers ne pénètrent pas dans l’espace vide entre la partie supérieure, gauche ou droite de l’écran et le cadre. (Selon le modèle)

• Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

• Si votre téléviseur est volumineux, faites-vous aider par une autre personne. • Lorsque vous transportez la TV, tenez-la comme indiqué sur l’illustration suivante.

• Lorsque vous transportez la TV, ne l’exposez pas à des secousses ou à des vibrations excessives. • Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l’incliner vers la gauche ou la droite. • N’exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l’écran. • Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager les boutons saillants. • Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. • Ne déplacez pas le téléviseur en le tenant par le clip de gestion des câbles car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur.

Fonctions de base <Type A / B>

Alimentation activée (Appuyer sur) Alimentation désactivée1 (Maintenir enfoncé)

Vous pouvez utiliser facilement les fonctions de la TV à l'aide du bouton. <Type A>

Contrôle du volume Réglage des programmes FRANÇAIS

Alimentation activée (Appuyer sur) Alimentation désactivée1 (Maintenir enfoncé) Contrôle du menu (Appuyer sur2) Sélection du menu (Maintenir enfoncé3) 1 Toutes les applications en cours d’exécution fermeront, et tout enregistrement en cours s’arrêtera. (Selon le pays) 2 Appuyez brièvement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu. 3 Vous pouvez utiliser la fonction lorsque vous accédez au contrôle du menu.

Réglage du menu (Selon le modèle) Lorsque le téléviseur est allumé, appuyez une fois sur le bouton . Utilisez le bouton pour régler les options du menu.

Permet d’éteindre le téléviseur. Permet d’accéder au menu Paramètres. Efface les informations affichées à l’écran et revient à l’affichage TV. Permet de changer la source d’entrée. Permet de faire défiler les chaînes mémorisées. Permet de régler le niveau du volume.

Installation sur une table

1 Soulevez et positionnez la TV à la verticale sur une table.

Prenez les précautions nécessaires pour fixer le support mural en option à l’arrière de la TV et installez-le sur un mur solide perpendiculaire au sol. Contactez un personnel qualifié pour fixer la TV sur d’autres matériaux de construction. Pour l’installation murale, LG recommande l’intervention de professionnels qualifiés. Nous vous recommandons d’utiliser le support mural LG. Le support de montage mural LG est facile à déplacer même lorsque les câbles sont branchés. Si vous n’utilisez pas le support mural LG, veuillez utiliser un support mural permettant une fixation solide de l’appareil au mur et offrant suffisamment d’espace pour permettre la connexion de périphériques externes. Il est conseillé de brancher tous les câbles avant d’installer les supports muraux fixes.

• Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

2 Branchez le cordon d’alimentation sur une prise murale. • Ne placez pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d’autres dommages. • Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l’assemblage du produit. (Vous pourriez endommager le produit).

Fixation fiable de la TV au mur (Cette option n’est pas disponible sur tous les modèles).

Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

Achat séparé (Support mural)

Modèle 1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l’arrière de la TV. • Si des boulons sont insérés dans les trous des boulons à œil, dévissez d’abord ces boulons. 2 Fixez les supports muraux avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l’arrière de la TV. 3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane. • Veillez à empêcher les enfants de grimper sur la TV ou de s’y suspendre.

Secam l

DVB-T/T2 VHF III : 174 ~ 230 MHz UHF IV : 470 ~ 606 MHz UHF V : 606 ~ 862 MHz S bande II : 230 ~ 300 MHz S bande III : 300 ~ 470 MHz

Nombre maximal de chaînes pouvant être mémorisées

De contrôle externe

Veuillez lire attentivement ce manuel avant de mettre le produit en service et conservez-le afin de pouvoir vous y référer ultérieurement.

Codes de touche

CODES de touche • Cette option n'est pas disponible sur tous les modèles. Code (Hexa)

Touche de la télécommande Touche de la 01 CH -, PR télécommande Touche de la 02 Volume + télécommande Touche de la 03 Volume télécommande Touche de la 06 > (Flèche / touche droite) télécommande Touche de la 07 < (Flèche / touche droite) télécommande Touche de la 08 Alimentation télécommande Touche de la 09 Sourdine télécommande Touche de la 0B Source d'entrée télécommande Touche de la 0E

Configuration du périphérique de contrôle externe

• L’image ci-dessous peut être différente de celle affichée sur votre téléviseur. Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe (comme un ordinateur ou un système de contrôle A/V) pour contrôler de l'extérieur les fonctions du produit. Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles. * Veuillez noter que certains modèles ne prennent pas en charge ce type de connectivité. * Le câble n'est pas fourni avec le produit.

Convertisseur USB vers port série avec câble USB

• Le téléviseur LG est compatible avec le convertisseur USB versRS-232C port série PL2303 (ID du fournisseur : IN

Paramètres de communication • Bit d'arrêt : 1 bit • Code de communication : Code ASCII • Utilisez un câble croisé (inversé).

Liste de référence de commandes (selon le modèle)

Protocole de transmission / réception Transmission Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : Première commande permettant de contrôler la TV. (j, k, m ou x) [Command 2] : seconde commande permettant de contrôler la TV. [Set ID] : Vous pouvez modifier le réglage [Set ID] pour choisir le numéro d'ID du moniteur souhaité dans le menu Option. La plage d'ajustement du téléviseur est de 1 à 99. Si [Set ID] est réglé sur 0, chaque appareil connecté est contrôlé. * [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.

(control & service)

0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni par LG. • Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les informaticiens professionnels.

1 Type DE9 (D-Sub 9 broches) Type 3 • Achetez le câble RS-232C (type DE9, D-Sub 9 broches, femelle-femelle) pour le câble RS-232C afin d'établir la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.

L'interface de connexion peut être différente de celle 3 de votre téléviseur. 2

* Pour les autres modèles, utilisez le port USB.

* L'interface de connexion peut être différente de celle de votre téléviseur. 1

Configurations RS-232C Configurations 3 fils (non standard)

Définir l'ID Pour définir un numéro d'ID », voir « Mappage de données réelles » à la page p.6. 1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux. 2. Appuyez sur les touches de navigation pour accéder à (*Général → À propos de ce téléviseur ou OPTION) puis appuyez sur OK. 3. Appuyez sur les touches de navigation pour accéder à Définir l'ID puis appuyez sur OK. 4. Faites défiler vers la gauche ou vers la droite pour sélectionner un numéro d'ID, puis sélectionnez FERMER. La plage d'ajustement est de 1 à 99. 5. Lorsque vous avez terminé, appuyez sur SORTIE. *(Selon le modèle)

(control

• Vous devez vous munir d'une prise jack avec un câble RS-232 pour& SERVICE) établir la connexion entre le PC et le téléviseur et dont les références se trouvent dans le manuel. RS-232C IN

Format de

k l'image 03. Désactivation de k l'écran

Méthode

(p.7) ISM (TV plasma uniquement) 00 à 01

Remote

Control Lock k Mode (Mode verrouillage de télécommande)

Control

BackLight, Control Panel Light (Contrôle du rétroéclairage, Éclairage du panneau de commande) x

Input

select (Main) (Sélection source d'entrée (principale)) 25. 3D (modèles x 3D uniquement)

Extended

x 3D (3D étendue) (modèles 3D uniquement)

Tune

Command (Commande recherche)

Chaîne

(Programme) Ajouter / Suppr. (Ignorer)

Auto

Configure (Configuration automatique)

Command1 command

Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc). Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

• Débit en bauds : 9 600 bits/s (UART) • Longueur des données : 8 bits • Parité : Aucune

Alimentation (command : k a)

►► Pour *activer/désactiver l'appareil. Transmission[k][a][ ][Set ID][ ][Data][Cr] Données 00 : Désactive

Ack [a][ ][Set ID][ ][OK/NG][Data][x] ►► Pour savoir si le téléviseur est allumé ou *éteint Transmission[k][a][ ][Set ID][ ][Data][Cr] Ack [a][ ][Set ID][ ][OK][Data][x] * De même, si d'autres fonctions transmettent des données « FF » selon ce format, les commentaires dans l'accusé de réception présente l'état de chaque fonction.

Format de l'image (command : k c)

(Taille d'image principale) ►► Permet de régler le format de l'écran. (Format d'image principal) Vous pouvez aussi ajuster le format de l'écran avec l'option Format de l'image dans Q.MENU (Menu rapide) ou le menu IMAGE. Transmission [k][c][ ][Set ID][ ][Data][Cr] Donnés 01 : Écran normal 07 : 14:9 (Europe, Colombie, Moyen(4:3) Orient, Asie sauf Corée du 02 : Plein écran Sud et Japon) (16:9) 09 : Analyse seule 04 : Zoom 0 : Écran large 05 : Zoom 2 (Europe, Colombie, (Amérique latine, à l'exception de la Moyen-Orient, Asie sauf Corée du Sud et Japon) Colombie) 10 à 1F : Cinema Zoom 06 : Défini automatiquement/ (Zoom cinéma) Original 1 à 16 Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* À l'aide de l'entrée sur PC, sélectionnez le format de l'image 16:9 ou 4:3. * Dans le mode TNT/HDMI/Composantes (haute définition), Recherche seule est disponible. * Le mode Écran large peut fonctionner différemment en fonction du modèle, et est pris en charge entièrement pour TNT, et partiellement pour ATV et AV.

Sourdine de l'écran (command : k d)

►► Permet d'activer/désactiver la mise en sourdine de l'écran. Transmission [k][d][ ][Set ID][ ][Data][Cr] Données 00 : S  ourdine écran désactivée (image activée) Sourdine vidéo désactivée 01 : Sourdine écran activée (image désactivée) 10 : Sourdine vidéo activée

Ack [d][ ][Set ID][ ][OK/NG][Data][x] * Si seule la mise en sourdine vidéo est activée, la TV présente l'affichage (OSD). Cependant, si la mise en sourdine écran est activée, aucune image ne s'affiche sur le téléviseur.

Volume en sourdine (command : k e)

►► Permet d'activer/de désactiver la mise en sourdine du volume. Vous pouvez aussi contrôler la mise en sourdine avec la touche MUTE de la télécommande. Transmission [k][e][ ][Set ID][ ][Data][Cr] Données 00 : Volume en sourdine activée (Volume désactivé) 01 : Volume en sourdine désactivée (Volume activé) Ack [e][ ][Set ID][ ][OK/NG][Data][x]

Volume control (commande du volume)

(Command : k f) ►► Permet de régler le volume. Vous pouvez également régler le volume à l'aide des touches de volume de la télécommande. Transmission [k][f][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (Command : k g) ►► Permet de régler le contraste de l'écran. Vous pouvez aussi ajuster le contraste dans le menu IMAGE. Transmission [k][g][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Luminosité (Command : k h) ►► Permet de régler la luminosité de l'écran. Vous pouvez aussi ajuster la luminosité dans le menu IMAGE. Transmission [k][h][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Couleur (Command : k i) ►► Permet de régler les couleurs de l'écran. Vous pouvez aussi ajuster les couleurs dans le menu IMAGE. Transmission [k][i][ ][Set ID][ ][Data][Cr]

* Les commandes peuvent fonctionner différemment selon le modèle et le signal.

CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE

Données Min : 00 à Max : 64 Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (Command : k j) ►► Permet de régler la teinte de l'écran. Vous pouvez aussi ajuster la teinte dans le menu IMAGE. Transmission [k][j][ ][Set ID][ ][Data][Cr] Données Rouge : 00 sur vert : 64

14. Graves (command : k s) ►► Permet de régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO. Transmission [k][s][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [s][ ][Set ID][ ][OK/NG][Data][x]

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Netteté (Command : k k) ►► Permet de régler la netteté de l'écran. Vous pouvez aussi ajuster la netteté dans le menu IMAGE. Transmission [k][k][ ][Set ID][ ][Data][Cr]

15. Balance (Command : k t) ►► Permet d'ajuster la balance. Vous pouvez aussi régler la balance dans le menu AUDIO. Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 32 Ack [k][ ][Set ID][ ][OK/NG][Data][x]

Données Min : 00 à Max : 64 Ack [t][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Sélection OSD) (Command : k l) ►► Pour activer/désactiver l'option OSD (affichage à l'écran) avec la commande à distance. Transmission [k][l][ ][Set ID][ ][Data][Cr] Données 00 : OSD désactive

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Mode verrouillage de télécommande (Command : k m) ►► Pour verrouiller les commandes de la télécommande et du panneau avant du téléviseur. Transmission [k][m][ ][Set ID][ ][Data][Cr] Données 00 : Verrou désactive

16. Température de couleur (Command : x u) ►► Pour régler la température de couleur. Vous pouvez aussi ajuster la température de couleur dans le menu IMAGE. Transmission [x][u][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Méthode ISM) (Command : j p) (TV plasma uniquement) ►► Pour contrôler la méthode ISM. Vous pouvez ajuster la Méthode ISM dans le menu OPTION. Transmission [j][p][ ][Set ID][ ][Data][Cr]

Ack [m][ ][Set ID][ ][OK/NG][Data][x] * Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation de secteur est activée ou désactivée (débranchement puis rebranchement après un intervalle de 20 à 30 secondes), le verrouillage de la commande externe est annulé.. * Si le blocage des touches est activé en mode Veille (alimentation secteur désactivée par le minuteur, la commande ka ou mc), la TV ne s'allume pas lorsque vous sélectionnez la touche Marche IR et locale.

Données Min : 02 : Orbiter 08 : Normal 20 : Nettoyage couleur Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Équaliseur (Command : j v) ►► Ajuste l'équaliseur de l'écran. Transmission [j][v][ ][Set ID][ ][Data][Cr]

►► Permet de régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [r][ ][Set ID][ ][OK/NG][Data][x]

CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE

Ack [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'équaliseur ajustable.

19. Économie d'énergie (Command : j q) ►► Pour réduire la consommation d'énergie du téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans le menu IMAGE. Transmission [j][q][ ][Set ID][ ][Data][Cr] DONNÉES 00 : désactivé 01 : minimum 02 : moyen 03 : maximum 04 : Auto (pour téléviseurs LCD / à rétroéclairage LED) / Capteur intelligent (pour téléviseurs à écran plasma) 05 : écran désactivé * (selon le modèle) Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Commande recherche (Command : m a) * Cette commande peut fonctionner différemment selon le modèle et le signal.

• Pour l'Europe, le Moyen-Orient, la Colombie et l'Asie, sauf la Corée du Sud et le Japon.

►► Sélectionnez la chaîne selon le numéro.
