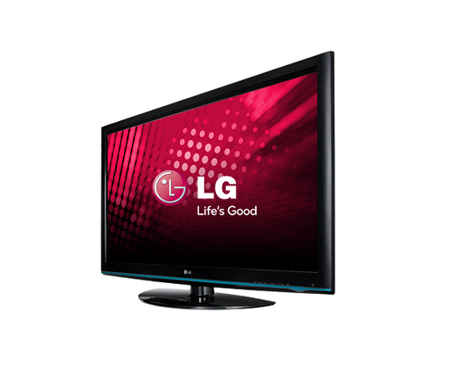

Mode d'emploi LG Téléviseur Plasma 127 cm (50 pouces) 16/9ème - Résolution 1365 x 768

Modèles de téléviseur plasma

4 2 P Q 1 0* * 4 2 P Q 6 0* * 5 0 P Q 1 0* * 5 0 P Q 6 0* * 4 2 P Q 1 1* * 5 0 P S 2 0* * 5 0 P Q 1 1* * 5 0 P S 3 0* * 4 2 P Q 2 0* * 5 0 P S 6 0* * 5 0 P Q 2 0* * 6 0 P S 4 0* * 4 2 P Q 3 0* * 5 0 P Q 3 0* * Avant la mise en service de votre téléviseur, veuillez lire attentivement ce manuel d'utilisation. Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement. Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l’arrière du poste. Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance. Modèle : N° de série :

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

L'image peut être différente de celle affichée sur votre téléviseur. ENER AV

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.

Capot de protection (Voir page 8)

Boulons pour l'assemblage du socle (Voir page 8)

Support de câbles (Voir page 8)

(Cet accessoire n'est pas fourni avec tous les modèles.)

Dispositif de rangement des câbles (Voir page 8) (60PS40** uniquement)

Support de montage mural (à acheter séparément)

Cet accessoire n'est pas fourni avec tous les modèles.

Chiffon doux Nettoyez l'écran avec ce chiffon. *Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux. AW-50PG60MS (Sauf 60PS40**)

AW-60PG60MS (60PS40** uniquement)

Évitez de frotter lorsque vous tentez d’éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas fourni avec tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace. Installez la prise de courant à proximité.

Chaînes

Fonctions des touches de la télécommande ... 28 Mise sous tension du téléviseur .......................... 32 Initialisation de la configuration.......................... 32

(en mode analogique)..................................

EDITION DES CHAÎNES ....................................... 39 MISE À JOUR LOGICIELLE .................................... 42 DIAGNOSTICS ........................................................ 43

Pour utiliser un périphérique

USB Raccordement d'un périphérique USB .............. 53 LISTE DES PHOTOS............................................... 54 LISTE DE MUSIQUE ................................................58

Réglages du son : mode utilisateur....

SRS TruSurround XT.............................................. 87 VOIX NETTE II ....................................................... 88 Balance ..................................................................... 88

Reinitialisation des parametres audio

Description audio ....................................................92 I/II - Réception stéréo/bilingue (en mode analogique uniquement).................... 93 - Réception NICAM (en mode analogique uniquement).................... 94 - Sélection de la sortie audio des haut-parleurs 94

Définition du mot de passe et système de

VERROUILLAGE .................................................... 100 BLOCAGE D'UNE CHAÎNE................................. 101 Contrôle parental................................................. 102 Blocage d'une entrée............................................103 BLOCAGE DES TOUCHES ................................. 104

Télétexte

Pour activer/désactiver le télétexte ................ 105 Texte SIMPLE ......................................................... 105 Texte TOP............................................................... 105 FASTEXT................................................................. 106 Fonctions télétexte spéciales............................. 106

Méthode ism (réduction de la rémanence

À L'ÉCRAN).............................................................. 82 Mode démo...............................................................83 Réglage du mode.....................................................84

Télétexte numérique

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE 107 TÉLÉTEXTE DU SERVICE NUMÉRIQUE.......... 107

ANNEXE DÉPANNAGE ......................................................... 108 ENTRETIEN ........................................................... 110 SPÉCIFICATIONS DE L’APPAREIL....................... 111 CODES INFRAROUGE.......................................... 113

Commandes du panneau avant

L'image peut être différente de celle affichée sur votre téléviseur.

ATTENTION G S’il n’est pas possible d’allumer le téléviseur à l’aide de la télécommande, appuyez sur le bouton d’ali-

Préparation

mentation principal de la télévision.(Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.)

42/50PQ11**, 42/50PQ30**, 50PS30** Capteur de la télécommande Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant. (Sauf 42/50PQ11**)

L'image peut être différente de celle affichée sur votre téléviseur. ■ Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon. Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.

L’image peut être différente de celle affichée sur votre poste de télévision. Après avoir raccordé les câbles selon les instructions, installez l ' A T T A C H E - C Â B L E comme illustré pour regrouper les câbles.

2 Fixez le téléviseur comme indiqué.

Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué. Dispositif de rangement des câbles

Comment retirer le dispositif de rangement des câbles

fermement à l'aide des 4 boulons en util3 Fixez isant les orifices prévus à cet effet, situés à l'ar-

Tenez le D I S P O S I T I F D E R A N G E M E N T D E S C Â B L E S avec les deux mains et tirez-le vers le haut.

le socle, veillez à bien distinguer la partie avant et arrière du socle de sorte à le monter correctement.

Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité. A Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. A Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures. Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende. A

Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale. ■

G Vous devez utiliser une fixation spécifique si vous souhaitez

l'installer au plafond ou sur un mur incliné.

G La surface du mur sur lequel est montée la fixation murale doit

Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à œillet, dévissez-les.) * Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.

être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). G Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. G LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ; - lorsque la méthode d'installation recommandée n'est pas respectée. 10 cm

Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

G Retirer la corde avant de déplacer l'appareil. G Utiliser un support ou un meuble assez grand et solide pour

supporter la taille et le poids de l'appareil.

G Pour utiliser le téléviseur en toute sécurité, veiller à ce le sup-

port fixé au mur soit à la même hauteur que celui du téléviseur.

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz. Alimentation Disjoncteur

Modèle 42PQ10** 50PQ10** 42PQ11** 50PQ11** 42PQ20** 50PQ20** 42PQ30** 50PQ30** 42PQ60** 50PQ60** 50PS20** 50PS30** 50PS60** 60PS40**

VESA Vis (A * B) standard Quantité 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 400 * 400 M6 4 600 * 400 M8 4

Voyant d'alimentation/veille

• S’éclaire en rouge lorsque le téléviseur est en mode veille. • s’allume en bleu quand le téléviseur est sous tension.

• S’éclaire en rouge lorsque le téléviseur est en mode veille. • s’allume en bleu quand le téléviseur est sous tension.

Marche/arret

42/50PQ10**, 42/50PQ20**, 50PS20** MENU

Capteur intelligent Ajuste l'image en fonction OK de l'éclairage ambiant. (Sauf 42/50PQ10**) Capteur de la télécommande

• Le voyant s’éteint lorsque la télévision est en

60PS40** Capteur de la télécommande

Voyant d’alimentation/veille

• S’éclaire en rouge lorsque le téléviseur est en mode veille. • S’éclaire en vert lorsque le téléviseur est allumé.

(control & service)

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Sortie audionumérique optique

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Entrée HDMI Raccordez un signal HDMI à l'entrée HDMI IN.

Port d'entrée RS-232C (CONTRÔLE ET MAINTE

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée d'antenne Raccordez l'antenne RF à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente P C M C I A C A R D S L O T. (Cette fonction n'est pas disponible dans tous les pays.)

Port USB Raccordez le périphérique de stockage USB à cette prise.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises. Entrée S-Video Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.

Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Entrée HDMI Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

Entrée RVB Raccordez la sortie d'un ordinateur.

Nance uniquement)

Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Entrée d'antenne Raccordez l'antenne RF à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente P C M C I A C A R D S L O T. (Cette fonction n'est pas disponible dans tous les pays.)

Video l/mono audio r s-video

42/50PQ20**, 42/50PQ30**, 42/50PQ60**, 50PS20**, 50PS30**, 50PS60**, 60PS40**

Installation du socle

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur. 10 cm

G Ne vous servez pas du DISPOSITIF DE RANGE-

MENT DES CÂBLES pour soulever le téléviseur. - Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.a

Si vous n'utilisez pas le socle sur pied

L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l’appareil sur un mur, utilisez le couvercle de protection. Insérez le couvercle de protection dans le téléviseur jusqu’au « clic ».

Installation horizontale

Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. A Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. A LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié. A

! R E M A RQ U E G Vous devez installer la fixation murale sur un mur solide per-

Socle pivotant

Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

Configuration d’un appareil externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.

Cette section sur la configuration d'un appareil externe reprend essentiellement les schémas correspondant aux modèles 42PQ30** .

L'image peut être différente de celle affichée sur votre téléviseur.
