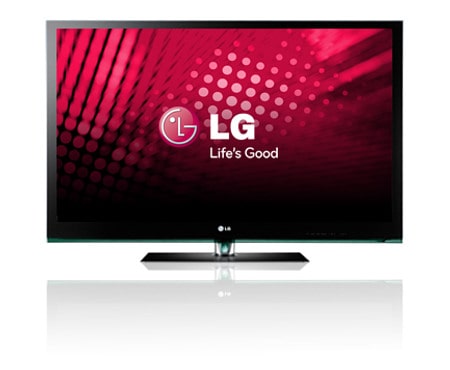

Mode d'emploi LG Téléviseur Plasma 127 cm (50 pouces) connecté et DLNA

Manuel de l'utilisateur

Téléviseur LCD / LED LCD TV / Téléviseur plasma Avant la mise en service de votre téléviseur, veuillez lire attentivement ce manuel d'utilisation. Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement. www.lg.com

à acheter séparément Support de montage mura LSW200B ou LSW100B ou LSW200BG LSW100BG

(37/42/47LE5***, 37/42/47LE7***, 42/47LE8***, 37/42/47LD6***, 42/47LD7***, 37/42LD8***)

(32LE5***, 32LE7***, 32LD6***, 32LD7***, 32LD8***)

(55LE5***, 55LE7***, 55LE8***, 55LD6***)

(50PK5**, 50PK7***, 50PK9***)

(60PK5**, 60PK7***, 60PK9***)

Les options peuvent être modifiées ou améliorées sans préavis. Contactez votre revendeur pour vous les procurer. Cet appareil est uniquement compatible avec un téléviseur LCD à diodes, LCD ou à plasma LG. Boîtier multimédia sans fil AV1

Hdmi

Adaptateur réseau local sans fil - connexion haut débit/ DLNA

(Sauf 50/60PK950, 50/60PK950N, 50/60PK980, 50/60PK990)

Un guide d’utilisation video est egalement disponible sur le site www.mylg.fr (42/47/55LE8*** uniquement) HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

Configuration de l'entrée usb .............

Raccordement avec un câble RF .......................6 Raccordement avec un câble RCA.....................7 Raccordement avec un câble D-sub à 15 broches................................................................8

Mise à jour logicielle .............................

Picture/Sound test .............................................51 DIAGNOSTICS .................................................52

Raccordement d'un périphérique USB .............86 CIFS (Common Internet File System) ..............88 DLNA .................................................................92

Movie list (liste de films).......................

LISTE DES PHOTOS .....................................107 LISTE DE MUSIQUE ......................................117 CODE D'ENREGISTREMENT DIVX ..............126 DÉSACTIVATION ............................................127

Service de donnees .................................

Service MHP .....................................................60 SIMPLINK..........................................................62 MODE AV ..........................................................66 Réinitialisation(Retour aux réglages d’usine) ...67

Appareil bluetooth externe................

JEU Jeu ...................................................................128

Description audio (en mode numérique

UNIQUEMENT) ...............................................163 I/II - Réception stéréo/bilingue (en mode analogique uniquement) ....................................................164 - Réception NICAM (en mode analogique uniquement) ...............................................................165 - Sélection de la sortie audio des haut-parleurs .. 165

Méthode ism (réduction de la

RÉMANENCE À L'ÉCRAN) ............................151 RÉGLAGE DU MODE.....................................152 MODE DÉMO..................................................153

Contrôle parental (en mode

NUMÉRIQUE UNIQUEMENT)........................174 BLOCAGE D’UNE ENTRÉE EXTERNE.........175 BLOCAGE DES TOUCHES............................176

Réglages prédéfinis du son : mode

SON.................................................................156 RÉGLAGES DU SON : MODE UTILISATEUR157 Infinite Sound ..................................................157 BALANCE........................................................158 ACTIVATION ET DÉSACTIVATION DES HAUTPARLEURS .....................................................159

Sélection de la sortie

AUDIONUMÉRIQUE .......................................161 REINITIALISATION DES PARAMETRES AUDIO..162

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE ..180 TÉLÉTEXTE DU SERVICE NUMÉRIQUE .....180

Installation d'un système de

COMMANDE EXTERNE.................................202 Informations sur les logiciels en code source ouvert ..............................................................209

Préparation

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. EN ER GY

MODÈLES DE TÉLÉVISEUR LCD À LED : 32/37/42/47/55LE5***, 32/37/42/47/55LE7***, 42/47/55LE8*** ACCESSOIRES

CH FAV AR RA /NUM DE TIO TE P

CD Nero MediaHome 4 Essentials

Cet accessoire n'est pas fourni avec tous les modèles. *Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux. Évitez de frotter lorsque vous Chiffon doux Nettoyez l'écran tentez d’éliminer une tache. avec ce chiffon. Vous risquez de rayer ou de décolorer la surface.

(32/37/42/47LE5***, 32/37/42/47LE7*** uniquement)

(42/47/55LE8*** uniquement)

1-vis (32LE5*** uniquement)

gant de nettoyage (32/37/42/47/55LE7*** uniquement)

Essuyez délicatement les taches et les empreintes de doigts sur les parties extérieures de l'appareil uniquement avec le gant fourni à cet effet. Pour nettoyer l’écran, essuyez lentement dans une même direction après avoir vaporisé de l'eau une ou deux fois sur le chiffon. Essuyez toute trace d'humidité à la fin. La condensation peut provoquer l'apparition de traces sur le cadre. (55LE5***, 55LE7*** uniquement)

Boulons pour l'assemblage du socle

Câble composante, câble AV

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.) Installez la prise de courant à proximité.

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit. ■ L'image peut être différente de celle affichée sur votre téléviseur.

32/37/42/47/55LE5***, 32/37/42/47/55LE7*** uniquement

Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant.

Capteur de la télécommande ENCEINTE

Capteur tactile • Vous pouvez utiliser la fonction du bouton de votre choix par un simple touché. OK

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

Assemblez les pièces du corps du socle avec la base du socle du téléviseur. Serrez les vis maintenant le pied en place.

(32/37/42/47LE5***, 32/37/42/47LE7*** uniquement)

(42/47/55LE8*** uniquement)

M4 X 24 (55LE5***, 55LE7*** uniquement)

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

(32/37/42/47/55LE5***, 32/37/42/47/55LE7*** uniquement)

(42/47/55LE8*** uniquement)

Corps du socle Base du socle

Fixez le téléviseur comme indiqué.

■ L'image peut être différente de celle affichée sur votre téléviseur. La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommager le produit. Utilisez seulement une vis de fixation.

■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. Le téléviseur est équipé, sur son panneau arrière, d’un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous. Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci. Pour de plus amples informations, visitez http:// www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD.

REMARQUE ► Le système de sécurité Kensington est un accessoire en option. ► Si le téléviseur est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. ► Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. ► Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Utilisez les boulons à oeil ou les supports/ boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à oeillet, dévissez-les.) * Insérez les boulons à oeil ou les supports/ boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

les supports muraux à l’aide des boulons. 2 Fixez Ajustez la hauteur du support fixé au mur.

3 Utilisez une corde robuste bien tendue pour

aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

REMARQUE ►Retirer la corde avant de déplacer l'appareil. ►Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. ►Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur.

■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.

(POWER) Permet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.

INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(► p.57) TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique. MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu.(► p.31) NetCast Sélectionnez la source de menu NetCast. (► p.68) (AccuWeather, Picasa, YouTube, etc.) La source du menu NetCast peut différer d'un pays à l'autre. Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Langue audio, Minuterie d’arrêt, Saut activé/désactivé, Appareil USB).(► p.30) TOUCHES Ces touches vous permettent de naviguer à CENTRALES travers les menus à l’écran et de régler les paramètres système à votre convenance. (haut/bas/ gauche/droite)

OK Valide votre sélection ou affiche le mode en cours. BACK Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction. EXIT Efface tous les affichages sur l’écran et retourne au mode visualisation TV depuis n’importe quel menu. GUIDE Affiche le guide de programmes.(► p.129) INFO i Affiche les informations de l'écran sélectionné. AD Commute la fonction Audio Description sur On ou Off. APP/* Sélectionnez la source de menu MHP TV. (Italie uniquement) (32/37/42/47/55LE58**, 32/37/42/47/55LE78**, 42/47/55LE88** uniquement)

Bouton numéro 0 Permettent de sélectionner une chaîne. à 9 Permettent de sélectionner des éléments numérotés dans un menu. ]

(Espace) Insère un espace sur le clavier virtuel. LIST Affiche la liste des chaînes. (► p.55) Q.VIEW Permet de revenir à la dernière chaîne visionnée.

TOUCHES Ces touches sont utilisées pour le télétexte COLORÉES (uniquement pour les modèles équipés du TÉLÉTEXTE) ou pour l'Édition des chaînes.

Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran. (► p.62) 1

@ Accès direct au portail Internet de divertissement et d'actualité développé par Orange. (France uniquement)

Touches du Ces touches sont utilisées pour le télétexte. TÉLÉTEXTE Pour de plus amples détails, veuillez vous reporter à la section ‘Télétexte’.(► p.177) SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique.

VOLUME +/- Permet de régler le volume.

FAV Permet d'afficher la chaîne préférée sélectionnée.

MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard. Sélectionner et désélectionner des chaînes dans le menu USB.

CHAR/NUM Fait basculer le menu NetCast en mode alphabétique ou numérique RATIO Sélectionne le format d’image de votre choix. (► p.135) DELETE Efface le caractère saisi au clavier virtuel. MUTE Permet de couper ou de remettre le son.

Chaînes

Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant.

Capteur de la télécommande ENCEINTE

Capteur tactile • Vous pouvez utiliser la fonction du bouton de votre choix par un simple touché. VOLUME

Permet de sélectionner une chaîne.

PAGE Permet de se déplacer d’un ensemble précédente/ d’informations affichées à l’écran à un autre. suivante

Touches de Permettent de contrôler le menu SIMPLINK ou Mes commande médias(Liste de photos, de titres musicaux et de des menus films)

Voyant d'alimentation/veille

(Peut être réglé à l’aide du témoin d’alimentation (Power) dans le menu OPTION.)

Maintenance uniquement)

Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

WIRELESS Control Branchez la clé Wireless Ready au téléviseur pour commander les périphériques de sortie externes reliés au boîtier multimédia sans fil.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Écouteurs Branchez les écouteurs dans la prise appropriée.

Installation du socle

Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.

Assemblez les pièces du capot arrière du socle avec le téléviseur.

Socle pivotant

■ L'image peut être différente de celle affichée sur votre téléviseur. Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

Mise à la terre

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz. Alimentation

Installation du

REMARQUE ►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ; - lorsque la méthode d'installation recommandée n'est pas respectée. 10 cm

■ L'image peut être différente de celle affichée sur votre téléviseur. Pour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur.

MONTAGE AU MUR : INSTALLATION HORIZONTALE ■ Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. ■ Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. ■ LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié.

Modèle 32LE5*** 37/42/47LE5*** 55LE5*** 32LE7*** 37/42/47LE7*** 55LE7*** 42/47LE8*** 55LE8***

Vis VESA Quantité (A * B) standard 200 * 100 M4 4 200 * 200 M6 4 400 * 400 M6 4 200 * 100 M4 4 200 * 200 M6 4 400 * 400 M6 4 200 * 200 M6 4 4 400 * 400 M6

Fonctions des touches de la télécommande

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

ÉCLAIRAGE Vous pouvez allumer ou éteindre l'éclairage de la télécommande. ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(► p.138) AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.► p.66)

Mes médias

■ Ouvrez le capot du compartiment à piles à l’arrière de la télécommande. ■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées. ■ Remettez le capot. ■ Pour retirer les piles, procédez à l'inverse de leur insertion.
