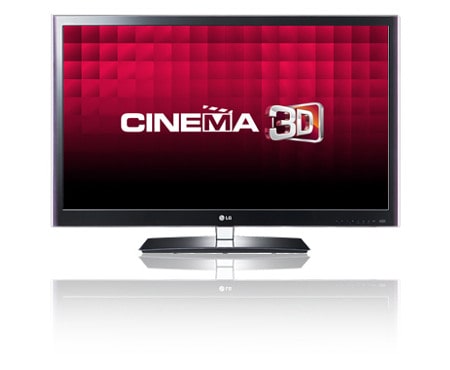

Mode d'emploi LG Téléviseur 3D LCD LED, TV Cinéma 3D, 119cm (47 pouces)

Présentation

LICENCES Les licences prises en charge peuvent différer selon le modèle.Pour plus d’informations sur les licences, veuillez consulter le site www.lg.com. Fabriqué sous licence de Dolby Laboratories. "Dolby" et le logo représentant un double D sont des marques de commerce de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

A PROPOS DES VIDÉOS DIVX : DivX® est un format numérique créé parDivX, LLC, une filiale de Rovi Corporation. Il s'agit d'un périphérique officiel DivX Certified® permettant la lecture de vidéos DivX. Rendez-vous sur www.divx.com pour en savoir plus et télécharger des outils permettant de convertir vos fichiers en vidéos DivX.

À propos des vidéos DivX à la demande : vous devez enregistrer cet appareil certifié DivX® pour pouvoir lire les films DivX achetés en vidéo à la demande (VOD). Pour obtenir votre code d'enregistrement, accédez à la section DivX VOD du menu de configuration. Pour plus d'informations sur l'enregistrement de votre appareil, rendez-vous sur le site vod.divx.com. « DivX Certified® pour lire des vidéos DivX® et DivX Plus® HD (H.264/MKV) jusqu'à la résolution HD 1080p, y compris le contenu premium. » « DivX®, DivX Certified®, DivX Plus® HD et les logos associés sont des marques commerciales de Rovi Corporation ou de ses filiales et sont exploités sous licence. » “Protégé par un ou plusieurs des brevets américains suivants : patents : 7,295,673; 7,460,668; 7,515,710; 7,519,274”

REMARQUE yy L'image présentée peut être différente de votre téléviseur. yy L'OSD (affichage à l'écran) de votre téléviseur peut être légèrement différent de celui qui est représenté dans ce manuel. yy Les menus et options disponibles peuvent différer de la source d'entrée ou du modèle de produit que vous utilisez.

Assemblage et préparation

Déballage Accessoires en option Éléments et touches Déplacement du téléviseur Préparation du téléviseur - Fixation du socle - Installation sur un meuble - Montage mural - Organisation des câbles

Déballage Vérifiez que vous disposez des accessoires suivants dans le carton. S'il vous manque un accessoire, contactez le revendeur auprès duquel vous avez acheté le produit. Les illustrations dans ce manuel peuvent être différentes de votre produit.

Télécommande et piles (AAA)

CD Nero MediaHome 4 Essentials

Chiffon de nettoyage1 (Selon le modèle)

Noyau de ferrite (Selon le modèle)

gant de nettoyage2 (Selon le modèle)

Essuyez délicatement les taches sur le meuble à l'aide du chiffon de nettoyage.

Utiliser uniquement des chiffons doux pour nettoyer les parties externes. Pour enlever les taches, essuyer sans frotter. En appuyant trop fort, des rayures ou des taches de décoloration peuvent se former. Pour nettoyer l’écran, essuyez lentement dans une même direction après avoir vaporisé de l'eau une ou deux fois sur le chiffon. Essuyez toute trace d'humidité à la fin. La condensation peut provoquer l'apparition de traces sur le cadre.

Télécommande

Fonctions de la télécommande Magic Motion - Installation du dongle RF - Enregistrement de la télécommande Magic Motion - Utilisation de la télécommande Magic Motion - Précautions à prendre pour utiliser la télécommande Magic Motion

Visionnage de la télévision

28 28 28 29 29 30 31 31 34 34 35 36 37 39 40 40 40 41 41 42 43 44

Branchement à une antenne - Raccordement d'une antenne - Branchement avec une antenne parabolique orientable Première mise en marche du téléviseur Visionnage de la télévision Accéder au menu Accueil Gestion des chaînes - Réglage automatique des chaînes - Réglage de la télévision numérique par câble - Réglages Satellite DTV - Mise à j. liste progr Tivu - Réglage manuel des chaînes (en mode numérique) - Réglage manuel des chaînes (en mode analogique) - Modification de la liste des chaînes - Préampli - Utilisation des chaînes favorites - Informations CI (interface commune) Options supplémentaires - Réglage du format de l'image - Sélection du mode AV - Utilisation de la liste des sources d'entrée Utilisation des raccourcis de menus

Divertissement

45 45 46 48 51 52 52 54 54 55 56 57 58 58 59 60 61 61 62 65 66 67 70 71 73 75 75 76 76 77 77 78 79 79 80 83 84 87 90 90 90 91 91 91 91

Connexion réseau - Raccordement à un réseau filaire - Connexion d'un réseau sans fil - Si un code de sécurité est déjà défini - État du réseau Fonction de compte Premium - Avis important LG Apps Fonction - Enregistrement à LG Apps - Se connecter avec son compte LG Apps - Utilisation de LG Apps - Gestion de Mes Applications Fonction du navigateur Web - Utilisation du navigateur Web - Navigation sur des sites Web favoris - Visualisation de la liste des sites Web consultés Fonction Smart Share - Connexion d’un périphérique de stockage USB - Connexion au DLNA DMP (Digital Living Network Alliance, Digital Media Player) - Connexion à DLNA DMR (Digital Living Network Alliance, Digital Media Render) - Navigation dans les fichiers - Lecture des vidéos - Guide DivX® VOD - Visionnage de photos - Écoute de musique Fonction Media Link - Connection à Media Link - Utilisation de Media Link - Regarder des films - Utilisation de la section Musique - Utilisation de la section Programmes télévisés - Installation de plug-ins Fonction Enregistreur numérique (DVR) - Précautions à prendre lors de l'utilisation d'un périphérique USB. - Timeshift (PAUSE & REPRISE DE

- programme enregistre

Fonction EPG (Electronic Programme Guide) (en mode numérique) - Activation/désactivation du guide de programme électronique - Sélection d'un programme - Mode du guide MAINTENANT/SUIVANT - Mode du guide à 8 jours - Mode Changement de date - Écran de description étendue

Images 3d

Technologie 3D Remarques sur l'utilisation des lunettes 3D Portée de visualisation des images 3D Visualisation d'images en 3D - Configuration d'images en 3D

Personnalisation des réglages du téléviseur

96 97 97 98 103 106 108 109 112 113

Pareil de commande externe

Configuration RS-232C Type de connecteur : prise mâle D-sub 9 broches Configurations RS-232C Paramètres de communication Liste de référence des commandes Protocole de transmission/réception

116 116 117 117 118 118 119 119 120 121 121 121 122 122

Présentation des raccordements Raccordement à un récepteur HD, lecteur de DVD ou magnétoscope - Connexion HDMI - Connexion DVI-HDMI - Connexion en composantes - Connexion péritel - Connexion composite Raccordement à un ordinateur - Connexion HDMI - Connexion DVI-HDMI - Connexion RGB Raccordement à un système audio - Connexion audio numérique optique Connexion de l'écouteur Connexion d’un périphérique USB Brancher un périphérique USB tel qu'une mémoire flash USB, un disque dur externe ou un lecteur de carte mémoire USB sur le téléviseur et accéder au menu Smart Share pour utiliser les différents fichiers multimédias. Voir “Connexion des périphériques de stockage USB” et “Navigation dans les fichiers”. Connexion d’un module CI Connexion du boîtier multimédia sans fil Connexion SIMPLINK - Activation et utilisation des menus SIMPLINK

Table des matières

32/37/42/47LV55**, 32/37/42/47/55LV57**, 42/47/55LV77**, 32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 32/42/47/55LW65**, 42/47/55LW75**, 42/47/55LW77**, 47/55LW95**, 47/55LW98**, 72LZ97** uniquement x8 M4 x 16 (47/55LW95**, 47/55LW98** uniquement)

(32/37/42/47LV55**, 32/37/42/47/55LV57**, 42/47/55LV77**, 32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 32/42/47/55LW65**, 42/47/55LW75**, 42/47/55LW77 **uniquement) Vis pour l'assemblage

Attache-câble (Selon le modèle)

Télécommande de mouvement, Sangle, Piles (AA) (42/47/55LV77**, 42/47/55LW75**, 42/47/55LW77**, 47/55LW95**, 47/55LW98**, 72LZ97**uniquement)

Lunettes 3D FPR1 (32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 32/42/47/55LW65**, 47/55LW98** uniquement)

Lunettes 3D (AG-S250) (42/47/55LW75**, 42/47/55LW77**, 47/55LW95**, 72LZ97** uniquement)

Vis pour la fixation (32/37LV55**, 32/37LV57**, 32/37LW55**, 32/37LW57**, 32LW65** uniquement)

Cordon d'alimentation (72LZ97** uniquement)

Le nombre de paires de lunettes 3D peut varier selon le pays.

32/37/42/47/55LV571S, 32/37/42/47/55LW573S, 32/37/42/47/55LW575S uniquement

Télécommande de mouvement, Sangle, Piles (AA)

Pour votre sécurité et pour la durée de vie du produit, n'utilisez aucun accessoire piraté. yy Tout dommage ou blessure découlant de l'utilisation d'accessoires piratés n'est pas couvert par la yy garantie.

REMARQUE Les éléments fournis avec votre téléviseur peuvent varier en fonction du modèle. yy Les spécifications du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à yy des fins d'amélioration des fonctions du produit. Mode d'utilisation du noyau de ferrite (Selon le modèle) yy - Utilisez un tore ferrite pour diminuer les ondes électromagnétiques pouvant interférer avec le téléviseur. Placez le tore ferrite sur le câble d'alimentation à proximité de la prise murale.

- Installez le tore ferrite comme indiqué dans l'illustration suivante. (Uniquement 72LZ97**) Utilisez un tore ferrite pour diminuer les ondes électromagnétiques du câble HDMI vers le câble DVI.

Accessoires en option Les accessoires en option peuvent être modifiés sans préavis à des fins d'amélioration de la qualité. Contactez votre revendeur pour acheter ces accessoires. Ces appareils ne fonctionnent qu'avec des téléviseurs LED ou LCD compatibles LG.

Lunettes 3D (AG-S230, AG-S250, AG-S270) (42/47/55LW75**, 42/47/55LW77**, 47/55LW95**, 72LZ97** uniquement)

LG USB pour VoD (AN-UM200) (France uniquement)

Adaptateur réseau local sans fil - connexion haut débit/DLNA (AN-WF100) (Sauf 47/55LW95**, 47/55LW98**)

Télécommande de mouvement (AN-MR200)

Lunettes 3D FPR1 (AG-F2**) (32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 32/42/47/55LW65**, 47/55LW98** uniquement)

Caméra pour appels vidéo2 (AN-VC300) (Selon le modèle)

Le nom ou la conception du modèle peuvent changer en fonction de l'actualisation des fonctions du produit, ou des circonstances ou politiques du fabricant.

La caméra pour appels vidéo peut être utilisée avec certains téléviseurs LG. La caméra pour appels vidéo n'est pas disponible dans tous les pays.

Boîtier multimédia sans fil (AN-WL100E, AN-WL100ET)

Éléments et touches L'image présentée peut être différente de votre téléviseur. yy

REMARQUE yy Le téléviseur peut être mis en mode veille pour réduire la consommation d'électricité. Pour réduire la consommation d'énergie, le téléviseur doit être éteint si personne ne le regarde pendant un certain temps. Vous pouvez réduire considérablement la consommation d'énergie en utilisation en diminuant la luminosité de l'écran, ce qui réduira le coût de fonctionnement global.

ATTENTION Ne marchez pas sur le socle en verre et ne le soumettez pas à des chocs. Il pourrait se briser et yy provoquer des blessures dues aux fragments de verre, ou bien le téléviseur pourrait tomber. Ne tirez pas le téléviseur vers vous. Vous pourriez endommager le sol ou le téléviseur. yy Sur certains modèles, un film fin est appliqué sur l'écran et celui-ci ne doit pas être retiré. yy

32/42/47/55LW65**, 47/55LW95**, 47/55LW98** uniquement Écran 47/55LW95**, 47/55LW98** uniquement P

32/42/47/55LW65** uniquement

Capteur Pintelligent1 etOK capteur

32/37/42/47LV55**, 32/37/42/47/55LW55**, 42/47/55LW75** uniquement Écran

Capteur intelligent1 et capteur de la télécommande

32/37/42/47/55LV57**, 42/47/55LV77**, 32/37/42/47/55LW57**, 42/47/55LW77**uniquement

Capteur intelligent1 et capteur de la télécommande, Voyant lumineux P

Capteur intelligent1 et capteur de la télécommande Voyant lumineux Haut-parleurs P

Panneau de branchement à l'arrière (voir page114)

Audio / y pb pr

(32/42/47/55LW650S, 32/42/47/55LW650G, 47/55LW950S, 47/55LW950G, 47/55LW980S, 47/55LW980G uniquement) Touches tactiles2

Description Permet d'allumer ou d'éteindre le téléviseur.

Permet de modifier la source d'entrée.

Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

Capteur intelligent : Régler la qualité et la luminosité de l'image en fonction de l'environnement. Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt.

REMARQUE yy Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu Accueil - CONFIGURATION.

Description Permet d'allumer ou d'éteindre le téléviseur.

Permet de modifier la source d'entrée.

Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

Capteur intelligent : Régler la qualité et la luminosité de l'image en fonction de l'environnement. Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt.

REMARQUE yy Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu Accueil - CONFIGURATION.

Description Permet d'allumer ou d'éteindre le téléviseur.

Permet de modifier la source d'entrée.

Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

Capteur intelligent : Régler la qualité et la luminosité de l'image en fonction de l'environnement.

REMARQUE yy Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu Accueil - CONFIGURATION.

Panneau de branchement à l'arrière (voir page114)

Audio out

13/18V ANTENNA 700mA Max RS-232C IN RGB IN(CONTROL&SERVICE) (PC) LNB IN LAN /CABLE

(Sauf RS-232C IN72LZ970S, SERVICE ONLY 72LZ970G)

(72LZ970S, 72LZ970G uniquement) Touches tactiles2

Description Permet d'allumer ou d'éteindre le téléviseur.

Permet de modifier la source d'entrée.

Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

Capteur intelligent : Régler la qualité et la luminosité de l'image en fonction de l'environnement. Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt.

REMARQUE yy Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu Accueil - CONFIGURATION.

Avant de déplacer ou soulever le téléviseur, lisez les instructions suivantes pour éviter d'abîmer le téléviseur et pour le transporter en toute sécurité quels que soient son type et sa taille.

Installez votre téléviseur sur un socle et posez-le sur un meuble ou fixez-le au mur.

ATTENTION Évitez de toucher l'écran afin de ne pas yy l'endommager ni d'endommager les pixels servant à reproduire l'image. Il est recommandé de transporter le téléviseur yy dans le carton ou les matériaux d'emballage d'origine. Avant de déplacer ou soulever le téléviseur, yy débranchez le cordon d'alimentation et tous les câbles. Lorsque vous portez le téléviseur, orientez yy l'arrière vers vous afin de ne pas rayer l'écran.

Si vous ne fixez pas l'écran sur le mur, suivez les instructions suivantes pour l'attacher au support. 47/55LW95**, 47/55LW98** uniquement

1 Posez le téléviseur face vers le bas sur une surface plane.

ATTENTION yyDisposez un tapis de mousse ou un tissu doux sur la surface afin de protéger l'écran contre tout endommagement. Vérifiez qu'aucun objet n'est appuyé contre l'écran.

2 Assemblez le montant et le socle du téléviseur. Modèle

Tenez fermement le haut et le bas du cadre du yy téléviseur. Veillez à ne pas le tenir par la partie transparente, le haut-parleur ou la grille du haut-parleur.

Socle Si votre téléviseur est volumineux, faites-vous yy aider par une autre personne. Pour transporter le téléviseur, tenez-le comme yy illustré ci-dessous.

3 Assemblez les pièces du capot arrière sur le téléviseur.

Lorsque vous transportez le téléviseur, yy veillez à éviter les secousses et les vibrations excessives. Transportez toujours le téléviseur à la yy verticale ; ne l'inclinez pas vers la gauche ou la droite ni à plat.

Vis pour Nombre de vis l'assemblage M4 x 16 4

4 Fixez le socle au téléviseur à l'aide des 4 vis. Modèle 47/55LW95** 47/55LW98**

Vis pour Nombre de vis l'assemblage M4 x 16 4

32/37/42/47LV55**, 32/37/42/47/55LV57**, 42/47/55LV77**, 32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 32/42/47/55LW65**, 42/47/55LW75**, 42/47/55LW77** uniquement

1 Posez le téléviseur face vers le bas sur une surface plane.

ATTENTION yyDisposez un tapis de mousse ou un tissu doux sur la surface afin de protéger l'écran contre tout endommagement. Vérifiez qu'aucun objet n'est appuyé contre l'écran.

2 Assemblez le montant et le socle du téléviseur. Modèle

yy Serrez les vis à fond pour éviter que le téléviseur ne bascule vers l'avant. Ne serrez pas trop fort.

32/37/42/47LV55**, 32/37/42/47/55LV57**, 42/47/55LV77**, 32/37/42/47/55LW55**, 32/37/42/47/55LW57**, 42/47/55LW75**, 42/47/55LW77**, 32/42/47/55LW65**
