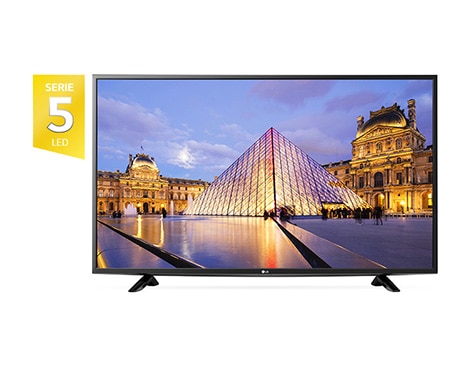

Mode d'emploi téléviseur LG 43 pouces (108cm)

Présentation

Consignes de sécurité Veuillez lire attentivement ces consignes de sécurité avant d’utiliser le produit. AVERTISSEMENT

N’installez pas la TV et la télécommande dans les environnements suivants : • Un emplacement exposé à la lumière directe du soleil ; • Une zone fortement humide comme une salle de bain ; • À proximité d’une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur ; • À proximité d’un plan de travail de cuisine ou d’un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l’huile ; • Une zone exposée à la pluie et au vent ; • À proximité de conteneurs d’eau comme des vases. Le non-respect de cette consigne peut provoquer un incendie, une électrocution, un dysfonctionnement ou une déformation du produit.

N’installez pas le produit dans un endroit exposé à la poussière. Le non-respect de cette consigne peut provoquer un incendie.

Veillez à raccorder le câble d’alimentation à une prise de terre. (Ne s’applique pas aux appareils ne nécessitant pas une mise à la terre.) Si ce n’est pas le cas, vous risquez d’être électrocuté ou blessé.

Fixez correctement le câble d’alimentation. Si le câble d’alimentation n’est pas correctement fixé, un incendie peut se déclarer.

Assurez-vous que le cordon d’alimentation n’est pas en contact avec des objets chauds comme un chauffage. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

Ne placez pas d’objets lourds, ou le produit lui-même, sur les câbles d’alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

La fiche secteur est l’élément de déconnexion. La fiche doit être toujours accessible.

Pliez le câble d’antenne entre le bâtiment intérieur et extérieur pour empêcher la pluie de s’écouler à l’intérieur. L’eau pourrait endommager le produit et provoquer une électrocution.

Ne touchez pas la fiche d’alimentation avec les mains mouillées. En outre, si la fiche du cordon est mouillée ou couverte de poussière, séchez ou essuyez complètement le cordon d’alimentation. L’humidité excessive peut provoquer des risques d’électrocution.

Lorsque vous fixez une TV au mur, veillez à ne pas l’accrocher à l’aide des câbles d’alimentation ou de signal situés à l’arrière. Cela risque de provoquer un incendie ou une électrocution.

Veillez à ne pas placer ou conserver des substances inflammables à proximité du produit. Une manipulation imprudente des substances inflammables présente un risque d’explosion ou d’incendie.

Ne faites pas tomber le produit ou ne le laissez pas tomber lors du branchement de périphériques externes. Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit.

Ne laissez pas tomber d’objets métalliques (pièces de monnaie, épingles à cheveux, baguettes métalliques ou fils) ou d’objets inflammables (papier et allumettes) dans le produit. Surveillez particulièrement les enfants. Cela pourrait provoquer une électrocution, un incendie ou des blessures. Si un corps étranger tombe dans le produit, débranchez le câble d’alimentation et contactez le centre de services.

Ne branchez pas trop d’appareils électriques sur une seule multiprise murale Le non-respect de cette consigne peut provoquer un incendie résultant d’une surchauffe.

Conservez le matériau d’emballage anti-moisissure ou l’emballage en vinyle hors de portée des enfants. Le matériau anti-moisissure est dangereux en cas d’ingestion. En cas d’ingestion par mégarde, faites vomir la personne et rendez-vous à l’hôpital le plus proche. En outre, l’emballage en vinyle peut entraîner une asphyxie. Conservez-le hors de portée des enfants.

Ne vaporisez pas d’eau sur le produit ou ne le frottez pas avec une substance inflammable (diluant ou benzène). Vous risqueriez de provoquer une électrocution ou un incendie.

Ne laissez pas les enfants grimper sur la TV ou s’agripper dessus. Dans le cas contraire, la TV risque de tomber, ce qui peut entraîner des blessures graves.

Évitez tout impact d’objets avec l’appareil ou toute chute d’objets sur l’appareil, et ne laissez rien tomber sur l’écran. Vous risqueriez de vous blesser ou d’endommager le produit.

Respectez les règles de sécurité lors de la mise au rebut des batteries pour éviter qu’un enfant ne les avale. En cas d’ingestion, consultez immédiatement un médecin.

Ne touchez jamais ce produit ou l’antenne en cas de tonnerre ou d’orage. Vous pourriez vous électrocuter.

N’insérez pas de conducteur (comme une baguette métallique) dans l’une des extrémités du câble d’alimentation si l’autre extrémité est reliée au terminal d’entrée mural. En outre, ne touchez pas le câble d’alimentation juste après le raccordement au terminal d’entrée mural. Vous pourriez vous électrocuter. (selon le modèle)

Ne touchez jamais la prise murale lors d’une fuite de gaz ; ouvrez les fenêtres et aérez la pièce. Le non-respect de cette consigne peut provoquer un incendie ou des brûlures dues aux étincelles.

Ne démontez pas le produit, ne le réparez pas et n’y apportez aucune modification. Vous risqueriez de provoquer une électrocution ou un incendie. Contactez le centre de services pour les vérifications, les calibrages et les réparations.

Si vous êtes confronté à l’une des situations suivantes, débranchez immédiatement le produit et contactez votre centre de services local. • Le produit a reçu un choc • Le produit a été endommagé • Des corps étrangers sont entrés dans le produit • Le produit dégage de la fumée ou une odeur étrange Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

Si vous n’utilisez pas le produit pendant une période prolongée, débranchez le câble d’alimentation du produit. Une couche de poussière peut provoquer un incendie ; une détérioration de l’isolation peut provoquer une fuite électrique, une électrocution ou un incendie.

N’exposez pas l’appareil à la pluie ni aux éclaboussures. Ne placez pas d’objets contenant du liquide (tels qu’un vase) sur le produit. N’installez pas le produit sur un mur où il est susceptible d’être exposé à de l’huile ou à de la vapeur d’huile. Cela pourrait endommager le produit et provoquer sa chute.

Installez le produit à l’écart des ondes radio.

La distance entre une antenne extérieure et les lignes d’alimentation doit être suffisante pour éviter tout contact physique en cas de chute de l’antenne. Le non-respect de cette consigne peut provoquer une électrocution.

N’installez pas le produit sur des étagères instables ou des surfaces inclinées. Évitez également les endroits soumis à des vibrations ou ne permettant pas de supporter correctement le produit. Dans le cas contraire, le produit risque de tomber ou de se retourner, ce qui peut provoquer des blessures ou endommager le produit.

Settings image

Permet de régler des paramètres détaillés pour les images. • Réduction du bruit : Élimine le bruit dans l’image. • Réduction du Bruit MPEG : Élimine le bruit généré lors de la création de signaux d’image numérique. • Niveau noir : Permet de régler la luminosité et le contraste de l’écran en fonction du niveau noir de l’image d’entrée, à l’aide de la noirceur (niveau noir) de l’écran. • Cinéma réel : Permet de conserver des conditions d’affichage optimales pour l’écran. • Contrôle de la luminosité en fonction du mouvement / Économie d’énergie Smart : [Selon le modèle] Réduit la consommation d’énergie en ajustant la luminosité en fonction du mouvement de l’image à l’écran. • Aff. lum. LED loc. : [Selon le modèle] Éclaircit les zones claires et assombrit les zones sombres de l’image pour obtenir un contraste maximum et un flou minimum, en réduisant la consommation d’énergie. -- Arrêt : Permet de désactiver la fonction Atténuation locale LED. -- Bas/Moyen/Haut : Modifie le rapport de contraste. • TruMotion : [Selon le modèle] Permet d’optimiser la qualité des images en succession rapide. -- Arrêt : Désactive TruMotion. -- Lisse : Adoucit les images en succession rapide. -- Effacer : Rend les images rapides plus nettes. -- Utilisateur : Permet de régler manuellement l’option De-judder / De-blur. De-Judder: Permet de régler les saccades sur l’écran. De-Blur: Permet de réduire les effets flous liés au mouvement. « Auto » signifie que la plage de De-Judder et de De-blur qui dépend de l’état de l’entrée vidéo est contrôlée par le mode TruMotion. • Selon le signal de la source d’entrée ou d’autres réglages de l’image, les options proposées pour le réglage peuvent varier. Utilisation de la fonction Économie d’énergie SETTINGS IMAGE Économie d’énergie Permet d’économiser l’énergie en réglant la luminosité de l’écran. • Auto : [Selon le modèle] Le capteur du téléviseur détecte l’éclairage ambiant et règle automatiquement la luminosité de l’écran. • Arrêt : Désactive la fonction

Pour utiliser HDMI ULTRA HD Deep Colour SETTINGS IMAGE HDMI ULTRA HD Deep Colour (1/2) ULTRA HD Deep Colour [Selon le modèle]

Le port HDMI permet d’utiliser ULTRA HD Deep Color pour profiter d’une image plus claire. • Marche : ULTRA HD Deep Colour pris en charge • Arrêt : ULTRA HD Deep Colour non pris en charge

Pour connecter et utiliser le périphérique audio LG SETTINGS (optique)

[Selon le modèle] Branchez le périphérique audio LG avec le logo au port de sortie audio numérique optique. Le périphérique audio LG vous permet de profiter facilement d’un son riche et puissant.

Pour utiliser les haut-parleurs TV

Settings audio

parleur TV interne [Selon le modèle]

Le son provient du casque connecté au port pour casque.

Pour utiliser les diffuseurs externes

Pour synchroniser le son et l’image

SETTINGS AUDIO Sortie son Haut-parleur externe (optique) / Sortie audio (Optique) [Selon le modèle]

Le son provient des haut-parleurs connectés au port optique.

Permet de synchroniser directement le son et l’image lorsqu’un décalage est constaté.

• SimpLink est pris en charge. Pour utiliser la sortie son numérique SETTINGS AUDIO Sortie son Haut-parleur externe (optique) / Sortie audio (Optique) / Haut-parleur TV interne + sortie audio (Optique) Sortie son numérique

• Si vous paramétrez Régl. sync. AV sur Marche, vous pouvez ajuster la sortie audio (Haut-parleurs TV ou SPDIF) en fonction de l’image à l’écran. Pour utiliser SIMPLINK SimpLink est une fonction qui vous permet de contrôler et de gérer divers périphériques multimédia simplement via le menu SIMPLINK.

Permet de configurer la sortie son numérique.

[Selon le modèle] Indications sur l’écran

Le son provient des haut-parleurs TV.

MPEG Dolby Digital Dolby Digital Plus HE-AAC DTS Tout

PCM Dolby Digital Dolby Digital Dolby Digital DTS PCM

1 Connectez le port HDMI IN du téléviseur et le port de sortie HDMI du périphérique SIMPLINK avec un câble HDMI. • [Selon le modèle] Pour les systèmes home cinéma avec une fonction SIMPLINK, connectez les ports HDMI comme indiqué ci-dessus et utilisez un câble optique pour connecter la sortie audio numérique optique du téléviseur à l’entrée audio numérique optique du périphérique SIMPLINK. 2 Sélectionnez INPUT(OPTION) SimpLink. La fenêtre du menu SIMPLINK s’affiche. 3 Dans la fenêtre Réglage SIMPLINK, permet de régler la fonction SIMPLINK sur Activé.

Permet de définir ou de modifier le mot de passe du téléviseur. Par défaut, le mot de passe est ‘0000’. • Si le pays sélectionné est la France, le mot de passe n’est pas “0000” mais ‘1234’. • Si le pays sélectionné est la France, le mot de passe ne peut pas être défini sur ‘0000’. Pour spécifier les réglages usine

4 Dans la fenêtre du menu SIMPLINK, permet de sélectionner le périphérique que vous voulez contrôler.

• Cette fonction n’est compatible qu’avec les périphériques munis du logo SIMPLINK. Vérifiez que le périphérique externe a un logo SIMPLINK. • Pour utiliser la fonction SIMPLINK, vous devez employer un câble HDMI® haut débit (avec ajout de la fonction CEC (Consumer Electronics Control)). Sur les câbles HDMI® haut débit, la broche n° 13 est connectée pour l’échange d’informations entre les périphériques. • Si vous basculez vers une autre entrée, le périphérique SIMPLINK s’arrêtera. • Si un périphérique tiers doté de la fonction HDMI-CEC est également utilisé, le périphérique SIMPLINK risque de ne pas fonctionner normalement. • [Selon le modèle] Si vous sélectionnez ou lisez un média à partir d’un périphérique avec une fonction home cinéma, les Hautparleurs HT(Haut-parleurs) sont automatiquement connectés. Veillez à effectuer la connexion en employant un câble optique (vendu séparément) pour utiliser la fonction Haut-parleurs HT(Haut-parleurs).

Toutes les informations enregistrées sont supprimées et les réglages du téléviseur sont réinitialisés.

Description de la fonction SIMPLINK • Lecture directe : Lit immédiatement le périphérique multimédia sur le téléviseur. • Sélectionner le périphérique multimédia : Permet de sélectionner le périphérique voulu via le menu SIMPLINK pour le contrôler immédiatement à partir de l’écran du téléviseur. • Lecture Disque : Gère le périphérique multimédia avec la télécommande du téléviseur. • Arrêter tous les périphériques : Lorsque vous éteignez votre téléviseur, tous les périphériques connectés à celui-ci s’éteignent aussi. • Mise sous tension synchronisée : Quand le matériel doté de la fonction SIMPLINK connecté à la prise HDMI commence la lecture, la TV s’allume automatiquement. • Haut-parleur : [Selon le modèle] Sélectionnez soit le haut-parleur du système home cinéma soit celui du téléviseur.

Le téléviseur s’éteint, puis se rallume, et tous les réglages sont réinitialisés. • Lorsque la fonction Système de verrou a été activée, une fenêtre contextuelle s’affiche et demande un mot de passe. • Ne coupez pas l’alimentation pendant l’initialisation. Pour retirer un périphérique USB

MPEG Dolby Digital Dolby Digital Plus HE-AAC DTS Tutto

PCM Dolby Digital Dolby Digital Dolby Digital DTS PCM

Per impostare la password SETTINGS

4 Nella finestra del menu SIMPLINK, selezionare il dispositivo da controllare.

Descrizione delle funzioni SIMPLINK

Rimozione della periferica USB

Q.menu

Sélectionnez le périphérique de stockage USB que vous souhaitez retirer. Lorsqu’un message indique que le périphérique USB a été retiré, débranchez ce dernier du téléviseur. • Lorsqu’un périphérique USB a été sélectionné pour être retiré, il ne peut plus être lu. Retirez le périphérique de stockage USB, puis reconnectez-le. Utilisation d’un périphérique de stockage USB avertissement • Si le périphérique de stockage USB intègre un programme de reconnaissance automatique ou utilise son propre pilote, il se peut qu’il ne fonctionne pas. • Certains périphériques de stockage USB peuvent ne pas fonctionner ou fonctionner incorrectement. • Utilisez exclusivement des périphériques de stockage USB formatés avec le système de fichiers Windows FAT32 ou NTFS. • Pour les disques durs USB externes, il est recommandé d’utiliser des périphériques avec une tension nominale inférieure à 5 V et un courant nominal inférieur à 500 mA. • Il est recommandé d’utiliser des clés USB de 32 Go au plus et des disques durs USB de 2 To au plus.

• Si un disque dur USB avec une fonction d’économie d’énergie ne fonctionne pas correctement, mettez l’appareil hors tension, puis de nouveau sous tension. Pour plus d’informations, consultez le guide de l’utilisateur du disque dur USB. • Les données incluses dans le périphérique de stockage USB peuvent être endommagées ; veillez par conséquent à sauvegarder les fichiers importants sur d’autres appareils. La maintenance des données est sous la responsabilité de l’utilisateur et le fabricant ne saurait être tenu responsable des pertes de données. Fichier de prise en charge Mes médias

Formats vidéo pris en charge • Maximum : 1 920 x 1 080 à 30p (uniquement Motion JPEG 640 x 480 à 30p) • .asf, .wmv [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43 [Audio] WMA Standard, WMA9(Pro), MP3, AAC, AC3, MP3, 3D WMV Single Stream • .divx, .avi [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Audio] HE-AAC, LPCM, ADPCM, MPEG- 1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3), *DTS • .ts, .trp, .tp, .mts, .m2ts [Video] H.264/AVC, MPEG-2, AVS, VC1 [Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC, *DTS • .vob [Video] MPEG-1, MPEG-2 [Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM • .mp4, .m4v, .mov [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC [Audio] AAC, MPEG-1 Layer III (MP3), *DTS • .mkv [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC [Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), *DTS, LPCM

• Vitesse maximale de transmission des données : 20 Mbits/s (Mégabits par seconde) • Formats de sous-titres externes pris en charge : *.srt (SubRip), *.smi (SAMI), *.sub (SubViewer, MicroDVD, DVDsubtitleSystem, SubIdx(Vobsub)), *.ass/*.ssa (SubStation Alpha), *.txt (TMplayer), *.psb (PowerDivX) • Formats de sous-titres internes pris en charge : *.dat/*.mpg/*. mpeg/*.vob (sous-titres de DVD), *.ts/*.tp/*.m2ts/ (sous-titres de DVB), *.mp4 (sous-titres de DVD, Texte brut UTF-8), *.mkv (ASS, SSA, Texte brut UTF-8, format de sous-titres universel, VobSub, sous-titres de DVD), *.divx/*.avi (XSUB1, XSUB+) 1 XSUB : Sous-titres internes générés avec DivX6 pris en charge

• motion JPEG [Video] MJPEG [Audio] LPCM, ADPCM • .mpg, .mpeg, .mpe [Video] MPEG-1, MPEG-2 [Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM • dat [Video] MPEG-1, MPEG-2 [Audio] MP2 • flv [Video] Sorenson H.263, H.264/AVC [Audio] MP3, AAC, HE-AAC • *rm, *rmvb [Video] RV30, RV40 [Audio] Dolby Digital, AAC, HE-AAC, RA6(Cook) • 3gp, 3gp2 [Video] H.264/AVC, MPEG-4 Part2 [Audio] AAC, AMR(NB/WB) • *DTS / *rm / *rmvb : Selon le modèle Formats audio pris en charge • Type de fichier : mp3 [Taux en bits] 32 Kbps - 320 Kbps [Fréq. d’échantillonnage] 16 kHz - 48 kHz [Support] MPEG1, MPEG2, Layer2, Layer3 • Type de fichier : AAC [Taux en bits] Format libre [Fréq. d’échantillonnage] 8 kHz ~ 48 kHz [Support] ADIF, ADTS • Type de fichier : M4A [Taux en bits] Format libre [Fréq. d’échantillonnage] 8 kHz ~ 48 kHz [Support] MPEG-4 • Type de fichier : WMA [Taux en bits] 128 kbps ~ 320 kbps [Fréq. d’échantillonnage] 8 kHz ~ 48 kHz [Support] WMA7, 8, 9 Standard • Type de fichier : WMA 10 Pro [Taux en bits] ~ 768 Kbps [Canal / Fréquence d’échantillonnage] M0 : jusqu’à 2 canaux à 48 kHz (sauf en mode LBR), M1 : jusqu’à 5,1 canaux à 48 kHz, M2 : jusqu’à 5,1 canaux à 96 kHz [Support] WMA 10 Pro • Type de fichier : OGG [Taux en bits] Format libre [Fréq. d’échantillonnage] ~ 48 kHz [Support] OGG Vorvis

Formats de photos pris en charge

• Catégorie : 2D (jpeg, jpg, jpe), 3D (jps) [Types de fichiers disponibles] SOF0 : base, SOF1: extension séquentielle, SOF2: Progressive [Taille de photo] Minimum : 64 x 64, Maximum : Type Normal : 15 360 (L) x 8 640 (H), Type progressif : 1 920 (L) x 1 440 (H) • Catégorie : BMP [Taille de photo] Minimum : 64 x 64, Maximum : 9 600 x 6 400 • Catégorie : PNG [Type de fichier disponible] Interlace, Non-Interlace [Taille de photo] Minimum : 64 x 64, Maximum : Interlace : 1 200 x 800, Non-Interlace : 9 600 x 6 400 • Catégorie : MPO (3D) [Taille de photo] 4:3 Dimensions : 3 648 x 2 736 / 2 592 x 1 944 / 2 048 x 1 536, 3:2 Dimensions : 3 648 x 2 432 • Les formats de fichiers BMP et PNG sont parfois plus longs à s’afficher que le format JPEG. • La fonction 3D peut varier en fonction du modèle.

Consulter le manuel en ligne Pour recevoir le Guide de l’utilisateur, rendez-vous sur : www.lg.com.

Configuration du périphérique de contrôle externe Pour obtenir plus d’informations sur la configuration du périphérique de contrôle externe, rendez-vous sur www.lg.com.

Dépannage Impossible de commander la TV avec la télécommande. • Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau. • Vérifiez qu’aucun obstacle n’est placé entre la TV et la télécommande. • Vérifiez si les piles fonctionnent et si elles sont correctement installées ( sur , sur ). Aucune image n’est affichée et aucun son n’est émis. • Vérifiez si l’appareil est allumé. • Vérifiez si le cordon d’alimentation est raccordé à la prise murale. • Vérifiez la prise en branchant d’autres appareils. La TV s’éteint de manière soudaine. • Vérifiez les paramètres de contrôle de l’alimentation. Il peut y avoir une coupure de courant. • Vérifiez si l’option Veille automatique (selon le modèle) / Minuterie d’arrêt / Heure d’arrêt est activée dans les paramètres HEURE. • Si aucun signal n’est présent quand la TV est allumée, la TV s’éteint automatiquement après 15 minutes d’inactivité. Une fois que vous êtes connecté au PC (HDMI), le message « Aucun signal » ou « Format invalide » s’affiche. • Allumez/éteignez le téléviseur à l’aide de la télécommande. • Reconnectez le câble HDMI. • Redémarrez le PC une fois le téléviseur allumé.

Comp2_l/r_in

COMP2_Y+/AV_CVBS_IN, COMP2_Pb+/Pr+

DTV/MNT_OUT, DTV/MNT_L/R_OUT

SC1/AV2_CVBS_IN, SC1_R+/G+/B+, COM1_Y+/Pb+/Pr+

COMP2_Y+/AV_CVBS_IN, COMP2_Pb+/Pr+

DTV/MNT_OUT, DTV/MNT_L/R_OUT

SC1/AV2_CVBS_IN, SC1_R+/G+/B+, COM1_Y+/Pb+/Pr+

Pcm_data[0:7]

uhukGGmshzoG pjXWYGOXn‰›PG

uhukGGmshzoG pjXWYGOXn‰›P

Diagrammi a blocchi

Headphone (JK3000 LF56 Only)

Hdmi1.

T/C Demod Analog Demod P_TS
