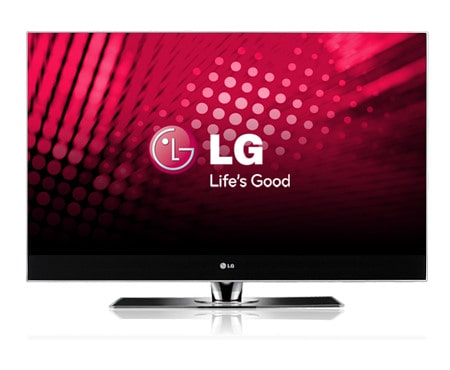

Mode d'emploi LG Téléviseur LCD Edge LED 107 cm (42 pouces) 16/9ème - Résolution 1920 x 1080

Préparation

M o d è l e s d e T É L É V I S E U R L C D : 32/37/42/47/55SL8*** ACCESSOIRES Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur.

Cet accessoire n'est pas fourni avec tous les modèles. *Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux. Chiffon doux Évitez de frotter lorsque vous Nettoyez l'écran tentez d’éliminer une tache. avec ce chiffon. Vous risquez de rayer ou de décolorer la surface.

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.) Cordon d’alimentation

Boulons pour l'assemblage du socle Dispositif de rangement (Sauf 55SL8***) des câbles

Support de montage mural (à acheter séparément) RW230

Utiliser des vis de 12 mm de long (+0,5/-0,5) du côté de l’assemblage. (uniquement 37/42/47SL8***)

Côté de l’assemblage (avec entretoise de guidage)

Côté de l’assemblage (sans entretoise de guidage)

12mm Entretoise de guidage

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la brillance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION G S’il n’est pas possible d’allumer le téléviseur à l’aide de la télécommande, appuyez sur le bouton d’ali-

mentation principal de la télévision. (Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.) G Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. G Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.

L'image peut être différente de celle affichée sur votre téléviseur.

Capteur de la télécommande Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant.

Commutateur de mise sous tension (37/42/47/55SL8*** uniquement)

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (G p.106~107) N'essayN'es54.Lsmais d'utile s ale0.5 1- 6519235.1(ension e)13.1ur foncti2nne sur nt altu0 -C952.97 0 0 10.5 60 2 0 7 T 3 T c 1

L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon. avec précaution l’écran de télévision 1 Couchez sur une surface rembourrée pour éviter d’abimer

L’image peut être différente de celle affichée sur votre téléviseur. Le téléviseur est équipé, sur son panneau arrière, d’un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous. Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci. Pour de plus amples informations, visitez h t t p : / / w w w . k e n si n g t o n . c o m, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD.

Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale. ■

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

Touches Permettent de sélectionner une chaîne. numériques 0 à 9 Permettent de sélectionner des éléments numérotés dans un menu. LIST Affiche la liste des chaînes.(G p . 2 8) Q.VIEW Permet de revenir à la dernière chaîne visionnée. MARK

MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu.(G p . 1 5) Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Audio, Minuterie d’arrêt, Favoris, Appareil USB).(G p . 1 4) TOUCHES CEN- Ces touches vous permettent de naviguer à travers les TRALES (haut/bas/ menus à l’écran et de régler les paramètres système à gauche/droite) votre convenance.

OK Valide votre sélection ou affiche le mode en cours. GUIDE Affiche le guide de programmes.(G p . 6 1) RETURN(EXIT) Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction. 1

TOUCHES Ces touches sont utilisées pour le télétexte (uniquement pour COLORÉES les modèles équipés du T É L É T E X T E) ou pour l ' É d i t i o n d e s c h a î n e s.

VOLUME +/- Permet de régler le volume. POWER

FAV Permet d'afficher la chaîne préférée sélectionnée.

MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard. Sélectionner et désélectionner des chaînes dans le menu USB.

MUTE Permet de couper ou de remettre le son.

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.)

Cet accessoire n'est pas fourni avec tous les modèles. *Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux. Chiffon doux Évitez de frotter lorsque vous Nettoyez l'écran tentez d’éliminer une tache. avec ce chiffon. Vous risquez de rayer ou de décolorer la surface.

Boulons pour l'assemblage du socle Support de montage mural (à acheter séparément) AW-47LG30M

(42/47SL9000, 42/47SL9100 uniquement)

(42/47SL9500, 42/47SL9600 uniquement)

Dispositif de rangement des câbles

Utiliser des vis de 12 mm de long (+0,5/-0,5) du côté de l’assemblage. Côté de l’assemblage (avec entretoise de guidage)

Côté de l’assemblage (sans entretoise de guidage)

12mm Entretoise de guidage

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la brillance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION G S’il n’est pas possible d’allumer le téléviseur à l’aide de la télécommande, appuyez sur le bouton d’ali-

mentation principal de la télévision. (Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.) G Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. G Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit. ■

L'image peut être différente de celle affichée sur votre téléviseur.

Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité. A Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. A Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures. Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende. A

Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à œillet, dévissez-les.) * Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.

3 Fixez le téléviseur comme indiqué.

Assemblez les pièces du c o r p s d u s o c l e avec la b a s e d u s o c l e du téléviseur.

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

G Retirer la corde avant de déplacer l'appareil. G Utiliser un support ou un meuble assez grand et solide pour

supporter la taille et le poids de l'appareil.

G Pour utiliser le téléviseur en toute sécurité, veiller à ce le sup-

Posez le capot arrière du support comme illustré. (42/47SL9500, 42/47SL9600 uniquement)

le DISPOSITIF DE RANGEMENT DES 1 Installez CÂBLES comme indiqué.

Après avoir raccordé les câbles selon les instructions, installez l ' A T T A C H E - C Â B L E comme illustré et regroupez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Raccordez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Menu input

Commutateur de mise sous tension (32SL8*** uniquement)

Rangement des câbles

L’image peut être différente de celle affichée sur votre poste de télévision.

Câbles

Dispositif de rangement des câbles

les pièces du c o r p s d u s o c l e avec 2 laAssemblez b a s e d u s o c l e du téléviseur.

Raccordez les câbles. 2 Pour raccorder un appareil supplémentaire, reportezvous à la section dédiée à la configuration des appareils externes.

Pour fixation murale

Fixez le téléviseur comme indiqué.

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

Après avoir raccordé les câbles selon les instructions, installez l ' A T T A C H E - C Â B L E comme illustré et regroupez les câbles. Pour raccorder un appareil supplémentaire, reportezvous à la section dédiée à la configuration des appareils externes.

! R E M A RQ U E G Ne vous servez pas du DISPOSITIF DE RANGE-

MENT DES CÂBLES pour soulever le téléviseur. -Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

Système de sécurité Kensington ■ ■

Cet accessoire n'est pas disponible pour tous les modèles.

Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité. A Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. A Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures. Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende. A

Remarque : a. Si le téléviseur est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. c. Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Remarque : - Le système de sécurité Kensington est un accessoire en option.

Après avoir raccordé les câbles selon les instructions, installez l ' A T T A C H E - C Â B L E comme illustré et regroupez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

! R E M A RQ U E G Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur. -Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

PRÉPARATION SOCLE PIVOTANT ■

L’image peut être différente de celle affichée sur votre téléviseur. Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

MONTAGE AU MUR : INSTALLATION HORIZONTALE

Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. A Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. A LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié. A

! R E M A RQ U E G Vous devez installer la fixation murale sur un mur solide per-

G Vous devez utiliser une fixation spécifique si vous souhaitez

l'installer au plafond ou sur un mur incliné.

G La surface du mur sur lequel est montée la fixation murale doit

Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale. ■

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). G Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. G LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ; - lorsque la méthode d'installation recommandée n'est pas respectée. 10 cm 10 cm

INSTALLATION DU SOCLE Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur.

VESA Vis (A * B) standard Quantité 200 * 200 M6 4

FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. POWER Permet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille. Marche/Arrêt Activation/désactivation de l’éclairage des touches. ON/OFF

TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique.

ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur. (G p . 6 7)

AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.(G p . 3 7) INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(G p . 3 0) Touches Permettent de sélectionner une chaîne. numériques 0 à 9 Permettent de sélectionner des éléments numérotés dans un menu. LIST Affiche la liste des chaînes.(G p . 2 8)

Q.VIEW Permet de revenir à la dernière chaîne visionnée. MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu.(G p . 1 5) RATIO Sélectionne le format d’image de votre choix.(G p . 6 4) Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Audio, Minuterie d’arrêt, Favoris, Appareil USB).(G p . 1 4)

TOUCHES CEN- Ces touches vous permettent de naviguer à travers les TRALES (haut/bas/ menus à l’écran et de régler les paramètres système à gauche/droite) votre convenance.

OK Valide votre sélection ou affiche le mode en cours. GUIDE Affiche le guide de programmes.(G p . 6 1) INFO i Affiche les informations de l'écran sélectionné. RETURN(EXIT) Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction. TOUCHES Ces touches sont utilisées pour le télétexte (uniquement pour COLORÉES les modèles équipés du T É L É T E X T E) ou pour l ' É d i t i o n d e s c h a î n e s.

VOLUME +/- Permet de régler le volume. POWER

MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard.

Sélectionner et désélectionner des chaînes dans le menu USB.

FAV Permet d'afficher la chaîne préférée sélectionnée.

MUTE Permet de couper ou de remettre le son. CHAÎNES

PAGE précédente/ Permet de se déplacer d’un ensemble d’informations suivante affichées à l’écran à un autre. 1

Permet de sélectionner une chaîne.

Touches du Ces touches sont utilisées pour le télétexte. TÉLÉTEXTE Pour de plus amples détails, veuillez vous reporter à la section ‘Télétexte’.(G p . 1 0 0)

Précautions d'installation

Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à œillet, dévissez-les.) * Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.

L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon. Couchez avec précaution l’écran de télévision sur une

1 surface rembourrée pour éviter d’abimer l’écran.

Socle pivotant

L’image peut être différente de celle affichée sur votre téléviseur. Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

! R E M A RQ U E G Retirer la corde avant de déplacer l'appareil. G Utiliser un support ou un meuble assez grand et solide pour

supporter la taille et le poids de l'appareil.

G Pour utiliser le téléviseur en toute sécurité, veiller à ce le sup-

port fixé au mur soit à la même hauteur que celui du téléviseur.

Installation du socle

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur. 10 cm

Modèle 32SL8*** 37/42/47SL8*** 55SL8***

VESA Vis (A * B) standard Quantité 200 * 100 M4 4 200 * 200 M6 4 400 * 400 M6 4

Installation horizontale

Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. A Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. A LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié. A

! R E M A RQ U E G Vous devez installer la fixation murale sur un mur solide per-

Socle sur pied

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l’appareil sur un mur, utilisez le cache de protection.

G Vous devez utiliser une fixation spécifique si vous souhaitez

l'installer au plafond ou sur un mur incliné.

G La surface du mur sur lequel est montée la fixation murale doit

être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). G Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. G LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ; - lorsque la méthode d'installation recommandée n'est pas respectée.

Insérez le couvercle de protection dans le téléviseur Cache de protection jusqu’au « clic ».

Fonctions des touches de la télécommande

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. POWER Permet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.

TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique. ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(G p . 6 7) INFO i Affiche les informations de l'écran sélectionné. INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(G p . 3 0)

Chaînes

Permet de sélectionner une chaîne.

PAGE précédente/ Permet de se déplacer d’un ensemble d’informations suivante affichées à l’écran à un autre. Touches de Commandes SIMPLINK ou menu USB (album photo et liste musicontrôle du cale ou liste de films). menu

Usb/simplink

Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran (G p . 3 4) RATIO Sélectionne le format d’image de votre choix.(G p . 6 4) AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.(G p . 3 7)

Av mode

Ouvrez le capot du compartiment à piles à l’arrière de la télécommande. ■ Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées. ■ Remettez le capot.

Modèles de téléviseur lcd à led : 42/47sl9***

ACCESSOIRES Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. ON

Voyant d'alimentation/veille

• S’éclaire en rouge lorsque le téléviseur est en mode veille. • Allumé lorsque le téléviseur est mis sous tension.

Présentation du panneau arrière

L'image peut être différente de celle affichée sur votre téléviseur.

Hdmi in

G Pour assurer une connexion optimale

avec un câble HDMI (HDMI IN 4 uniquement) / un périphérique USB, n’utilisez pas des produits présentant une épaisseur supérieure à : *A 10mm

Cable in

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (G p.108) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC). Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI. Entrée RGB IN Raccordez la sortie d'un ordinateur. Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Écouteurs Branchez les écouteurs dans la prise appropriée.

Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

Sortie audionumérique optique

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente P C M C I A C A R D S L O T. (Cette fonction n'est pas disponible dans tous les pays.)

Arrière du

port fixé au mur soit à la même hauteur que celui du téléviseur.

Support arrière pour le rangement des câbles

L’image peut être différente de celle affichée sur votre poste de télévision.

42/47SL9000, 42/47SL9100 uniquement

42/47SL9500, 42/47SL9600 uniquement

Pour montant de bureau

Dispositif de rangement des câbles
