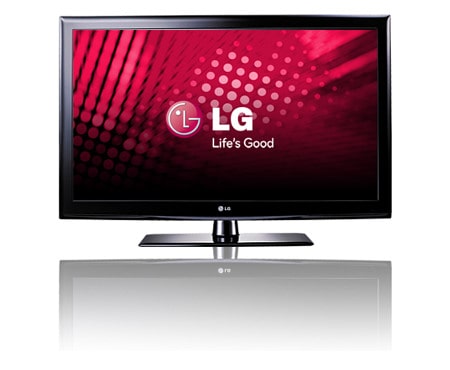

Mode d'emploi LG Téléviseur LCD LED 81 cm (32 pouces) HD TV 1080p LED AVEC TUNER TNT ET PORT USB

Configuration d’un appareil

SIMPLINK..........................................................46 EXTERNE MODE AV ..........................................................50 RACCORDEMENT À UNE ANTENNE ...............1 Réinitialisation(Retour aux réglages d’usine) ...51

Configuration de l'entrée usb .............

Raccordement avec un câble RF .......................6 Raccordement avec un câble RCA.....................7 Raccordement avec un câble D-sub à 15 broches 8

Connexion sans fil des équipements

EXTERNES .......................................................11 Résolution d’affichage prise en charge.............12 Configuration de l' écran pour le mode PC ......13

Numérique uniquement)

Activation/désactivation du guide de programmes électronique .......................................................87 Sélection d'un programme ................................87 Signification des touches en mode Guide NOW/ NEXT (Actuel/Suivant) ......................................87 Signification des touches en mode Guide sur 8 jours .... 88 Signification des touches en mode Modification date 89 Signification des touches dans la boîte de description détaillée ......................................................89 Signification des touches en mode de réglage Enregistrement/Rappel .....................................90 Fonction des boutons en mode Liste planifiée .91

Paramètres dtv audio

(EN MODE NUMÉRIQUE UNIQUEMENT) ....113 SÉLECTION DE LA SORTIE AUDIONUMÉRIQUE 114 REINITIALISATION DES PARAMETRES AUDIO ...115

Description audio (en mode numérique

UNIQUEMENT) ...............................................116 I/II - Réception stéréo/bilingue (en mode analogique uniquement)..............117 - Réception NICAM (en mode analogique uniquement) ...............118 - Sélection de la sortie audio des haut-parleurs 118

Sélection du pays/langue du menu à

L'ÉCRAN .........................................................119 SÉLECTION DE LA LANGUE ........................120

Contrôle parental (en mode

NUMÉRIQUE UNIQUEMENT)........................127 BLOCAGE D’UNE ENTRÉE EXTERNE.........128 BLOCAGE DES TOUCHES............................129

Télétexte

POUR ACTIVER/ ............................................130 DÉSACTIVER LE TÉLÉTEXTE ......................130 TEXTE SIMPLE ..............................................130 TEXTE TOP ....................................................131 FASTEXT ........................................................131 FONCTIONS TÉLÉTEXTE SPÉCIALES ........132

Télétexte numérique

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE133 TÉLÉTEXTE DU SERVICE NUMÉRIQUE .....133

ANNEXE DÉPANNAGE ..................................................134 ENTRETIEN ....................................................136 SPÉCIFICATIONS DE L’APPAREIL ...............137 CODES INFRAROUGE ..................................148

Installation d'un système de

COMMANDE EXTERNE.................................149 Informations sur les logiciels en code source ouvert ..............................................................156

Préparation

MODÈLES DE TÉLÉVISEUR LCD : 19/22/26/32LD35**, 19/22/26/32LD34** ACCESSOIRES

Cet accessoire n'est pas fourni avec tous les modèles. Manuel de l'utilisateur

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.)

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur.

*Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.

Chiffon doux Nettoyez l'écran Évitez de frotter lorsque vous avec ce chiffon. tentez d’éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

Uniquement 19/22LD35**, 19/22LD34**

Uniquement 26/32LD35**, 26/32LD34**

x8 (M4x20) Boulons pour l'assemblage du socle

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit. ■ L'image peut être différente de celle affichée sur votre téléviseur. Uniquement 19/22LD35**, 19/22LD34** VOLUME

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (► p.137 à 147) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET

Uniquement 19/22LD35**, 19/22LD34**

Uniquement 26/32LD35**, 26/32LD34**

Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.

Assemblez les pièces du corps du socle avec la base du socle du téléviseur.

Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.

Fixez le téléviseur comme indiqué.

Fixez le téléviseur comme indiqué.

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

Uniquement 26/32LD35**, 26/32LD34**

Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.

Uniquement 26/32LD35**, 26/32LD34**

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

2 Ouvrez l’attache de FIXATION DES CABLES comme indiqué.

Dispositif de rangement des câbles

la PINCE DE GESTION DES 3 Fixez CABLES comme illustré.

►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur. - Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

■ L'image peut être différente de celle affichée sur votre téléviseur. Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. Le téléviseur est équipé, sur son panneau arrière, d’un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous. Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci. Pour de plus amples informations, visitez http:// www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD.

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

MONTAGE AU MUR : INSTALLATION HORIZONTALE ■ Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. ■ Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. ■ LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié.

Modèle 19/22LD35** 26/32LD35** 19/22LD34** 26/32LD34**

Vis VESA Quantité (A * B) standard 100 * 100 M4 4 200 * 100 M4 4 100 * 100 M4 4 200 * 100 M4 4

ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(► p.95) AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV. (► p.50) INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(► p.43) TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique. Touches Permettent de sélectionner une chaîne. numériques 0 Permettent de sélectionner des éléments à 9 numérotés dans un menu. LIST Affiche la liste des chaînes. (► p.41) Q.VIEW Permet de revenir à la dernière chaîne visionnée. MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu.(► p.19) GUIDE Affiche le guide des programmes.(► p.86) Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Audio (ou Langue audio), Minuterie d’arrêt, Saut activé/ désactivé, Appareil USB).(► p.18) BACK Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction. EXIT Efface tous les affichages sur l’écran et retourne au mode visualisation TV depuis n’importe quel menu. INFO i Affiche les informations de l'écran sélectionné.

TOUCHES Ces touches vous permettent de naviguer à CENTRALES travers les menus à l’écran et de régler les para(haut/bas/ mètres système à votre convenance. gauche/droite)

OK Valide votre sélection ou affiche le mode en cours. TOUCHES Ces touches sont utilisées pour le télétexte COLORÉES (uniquement pour les modèles équipés du TÉLÉTEXTE) ou pour l'Édition des chaînes. 1

Touches du Ces touches sont utilisées pour le télétexte. TÉLÉTEXTE Pour de plus amples détails, veuillez vous reporter à la section ‘Télétexte’.(► p.130) SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique.

VOLUME +/- Permet de régler le volume. FAV Permet d'afficher la chaîne préférée sélectionnée.

RATIO Sélectionne le format d’image de votre choix. (► p.92)

MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard. Sélectionner et désélectionner des chaînes dans le menu USB.

MUTE Permet de couper ou de remettre le son.

MODÈLES DE TÉLÉVISEUR LCD : 32/37/42/47LD4***, 26/32LD32**, 26/32LD33** ACCESSOIRES

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur.

Cet accessoire n'est pas fourni avec tous les modèles. Manuel de l'utilisateur

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.)

*Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.

Chiffon doux Nettoyez l'écran Évitez de frotter lorsque vous avec ce chiffon. tentez d’éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

1-vis (Uniquement (M4x20) (M4x24) (Uniquement (Uniquement 32/37/ 32/37/42LD4***, 26/32LD32**, 32/37/ 42/47LD42**, 26/32LD33**) 42/47LD45**) 26/32LD32**, 26/32LD33**) Boulons pour l'assemblage du socle

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation. Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

Chaînes

Uniquement 26/32LD35**, 26/32LD34**

Permet de sélectionner une chaîne.

PAGE Permet de se déplacer d’un ensemble précédente/ d’informations affichées à l’écran à un autre. suivante

Touches de Permettent de contrôler le menu SIMPLINK ou Mes commande médias (Photo (Photo List) et Musique (Music des menus List)).

Entrée

Capteur de la télécommande

Voyant d'alimentation/veille

• S’éclaire en rouge lorsque le téléviseur est en mode veille. • s’allume en bleu quand le téléviseur est sous tension.

Présentation du panneau arrière

Uniquement 19/22LD35**, 19/22LD34** ■ L'image peut être différente de celle affichée sur votre téléviseur.

Maintenance uniquement)

Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Écouteurs Branchez les écouteurs dans la prise appropriée.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Écouteurs Branchez les écouteurs dans la prise appropriée.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Uniquement 32LD35**, 32LD34**

■ L'image peut être différente de celle affichée sur votre téléviseur.

Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Écouteurs Branchez les écouteurs dans la prise appropriée.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Sortie audionumérique optique

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Prise Péritel (AV1) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

Prise Péritel (AV1) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (► p.137 à 147) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET

Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

Prise Péritel (AV1) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

Installation du socle

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

■ L'image peut être différente de celle affichée sur votre téléviseur. Pour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur.

►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ; - lorsque la méthode d'installation recommandée n'est pas respectée.

D'installation

■ Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité. ■ Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. ■ Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures. Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende.

REMARQUE ► Le système de sécurité Kensington est un accessoire en option. ► Si le téléviseur est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n’est pas défectueux. ► Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. ► Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

Utilisez les boulons à oeil ou les supports/ boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à oeillet, dévissez-les.) * Insérez les boulons à oeil ou les supports/ boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

les supports muraux à l’aide des boulons. 2 Fixez Ajustez la hauteur du support fixé au mur.

3 Utilisez une corde robuste bien tendue pour

aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

►Retirer la corde avant de déplacer l'appareil. ►Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. ►Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur.

■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.

Mes médias

Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran. (► p.46)

■ Ouvrez le capot du compartiment à piles à l’arrière de la télécommande. ■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées. ■ Remettez le capot. ■ Pour retirer les piles, procédez à l'inverse de leur insertion. ■ Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d’un feu ou d’une origine similaire.

Commandes du panneau avant

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

Uniquement 32/37/42/47LD45** ■ L'image peut être différente de celle affichée sur votre téléviseur.

OK MENU ENTRÉE MARCHE /ARRET

Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE • S’éclaire en rouge lorsque le téléviseur est en mode veille. • s’allume en bleu quand le téléviseur est sous tension.

Uniquement 32/37/42/47LD42**, 26/32LD32**, 26/32LD33** Uniquement 26LD32**, 26LD33** MARCHE /ARRET

Uniquement 32/37/42/47LD42**, 32LD32**, 32LD33**

Capteur de la télécommande

OK MENU INPUT MARCHE /ARRET

VOYANT D'ALIMENTATION/VEILLE • S’éclaire en rouge lorsque le téléviseur est en mode veille. • s’allume en bleu quand le téléviseur est sous tension.

PRÉSENTATION DU PANNEAU ARRIÈRE ■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (► p.137 à 147) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Entrée d'antenne Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Écouteurs Branchez les écouteurs dans la prise appropriée.

Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

Prise Péritel (AV1) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

PRÉPARATION INSTALLATION DU SOCLE ■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

Uniquement 32/37/42/47LD45**

Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.

Assemblez les pièces du corps du socle avec la base du socle du téléviseur. Corps du socle

Uniquement 32/37/42/47LD42**, 26/32LD32**, 26/32LD33**

Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
