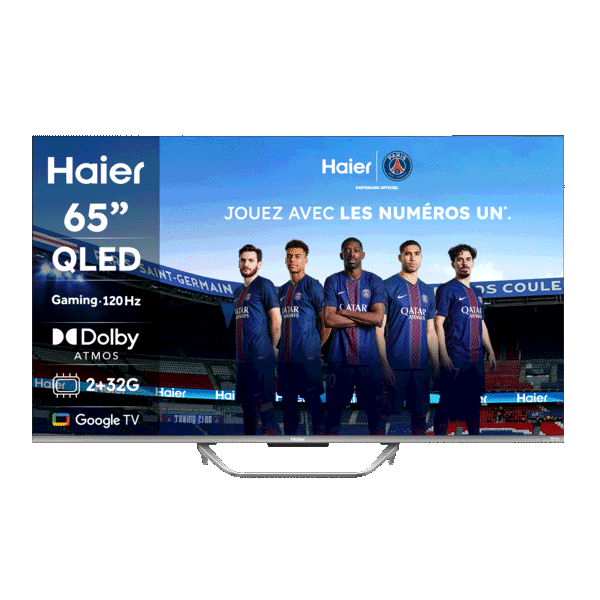

Mode d'emploi téléviseur Haier TV & Smart TV Série Q80 H65Q80FUX

Présentation

Manuel de l’utilisateur MODÈLES :

H43Q80FUX H50Q80FUX H55Q80FUX H65Q80FUX

Les illustrations de ce manuel sont fournies à titre indicatif et peuvent être différentes de l’apparence du produit réel.

La conception et les caractéristiques

du produit sont modifiables sans préavis.

Table des matières

1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES .............................................................................. 1 .

2. PRÉPARATION .................................................................................................................................3 .

3. CONNEXION PÉRIPHÉRIQUE ET COMMANDES ............................................................................ 4 .

4. CONNEXIONS ..................................................................................................................................5 .

5. MODE D’EMPLOI .............................................................................................................................6 .

6. DÉPANNAGE ..................................................................................................................................19 .

7. CARACTÉRISTIQUES DU PRODUIT ..............................................................................................20

Les illustrations de ce manuel sont fournies à titre indicatif et peuvent être différentes de l’apparence du produit réel. La conception et les caractéristiques du produit sont modifiables sans préavis.

Instructions de sécurité importantes

Lisez ces instructions. Conservez le présent manuel. Respectez tous les avertissements. Conformez-vous à toutes les instructions. N’utilisez pas cet appareil près de l’eau. Nettoyez uniquement avec un chiffon sec. Ne bloquez pas les ouvertures de ventilation, installez le produit conformément aux instructions.

Ne placez pas le téléviseur sur un chariot, un support ou une table instable. La chute du téléviseur peut entraîner des blessures graves et endommager le téléviseur.

Des tensions élevées alimentent ce récepteur de télévision. Ne retirez pas le panneau arrière de l’appareil. Confiez toute réparation à un technicien qualifié.

Si le récepteur de télévision n’est pas utilisé pendant une période prolongée, nous vous conseillons de débrancher le cordon d’alimentation de la prise secteur.

Pour éviter tout risque d’incendie ou d’électrocution, n’exposez pas le récepteur de télévision à la pluie ou à l’humidité.

N’exposez pas le récepteur de télévision à la lumière directe du soleil et à d’autres sources de chaleur. Ne posez pas le récepteur de télévision directement sur d’autres produits dégageant de la chaleur, par exemple des lecteurs de cassettes vidéo et des amplificateurs audio. Ne placez aucune source de flamme nue, telle qu’une bougie allumée, sur le téléviseur.

Ne laissez pas tomber ou n’introduisez pas d’objets dans les fentes ou les ouvertures du boîtier du téléviseur. Ne renversez jamais de liquide sur le récepteur de télévision.

Ne bloquez pas les orifices de ventilation du panneau arrière. Une ventilation adéquate est essentielle pour éviter toute défaillance des composants électriques.

Ne coincez pas le cordon d’alimentation sous le récepteur de télévision.

Si le téléviseur est installé dans un compartiment ou une armoire de ce type, il est indispensable de respecter les distances minimales. L’accumulation de chaleur risque de réduire la durée de vie de votre téléviseur et peut également s’avérer dangereuse. Remarque : l’appareil doit être utilisé sous un climat modéré. Attention : Le téléviseur risque de tomber et causer des blessures graves, voire la mort. Il est possible d’éviter beaucoup de risques de blessure, en particulier aux enfants, en prenant des précautions élémentaires telles que : - Utilisez TOUJOURS des armoires ou des supports de montage recommandés par le fabricant du téléviseur. - Utilisez TOUJOURS des meubles pouvant supporter le téléviseur en toute sécurité. - Veillez TOUJOURS à ce que le téléviseur ne déborde pas du meuble sur lequel il est posé. - Expliquez TOUJOURS aux enfants qu’il est dangereux de tenter d’atteindre le téléviseur ou ses touches de commande en grimpant sur un meuble. - Acheminez TOUJOURS les cordons et les câbles connectés à votre téléviseur de manière à ne pas trébucher dessus, à ne pas les tirer ou les happer. - Ne placez JAMAIS un téléviseur sur un objet instable. - Ne placez JAMAIS le téléviseur sur un meuble élevé (par exemple, armoire ou bibliothèque) sans fixer ce meuble et l’appareil à un support approprié. - Ne placez JAMAIS de napperons ou d’autres pièces en tissu entre le téléviseur et le meuble sur lequel il est posé. - Ne placez JAMAIS d’objets susceptibles d’inciter les enfants à grimper, comme des jouets ou des télécommandes, sur le dessus du téléviseur ou du meuble sur lequel il est posé. Ces consignes doivent être respectées même avec un téléviseur existant. -

Si vous devez nettoyer le produit, débranchez le téléviseur, puis utilisez un tissu doux, sans eau, sans produits chimiques.

Ne montez jamais sur le téléviseur, ne vous appuyez pas dessus et ne le poussez jamais brusquement. Vous devez veiller tout particulièrement aux enfants. La chute de l’appareil peut entraîner des blessures graves.

N’installez pas l’appareil à proximité d’une

source de chaleur telle que radiateur, bouche de chaleur, cuisinière ou d’autres équipements (dont les amplificateurs) produisant de la chaleur. 9) N’essayez pas de contourner la fonction de sécurité de la fiche polarisée. Si la fiche fournie n’entre pas dans votre prise, consultez un électricien pour faire remplacer la prise obsolète.

Débranchez l’appareil durant les orages et en cas

d’inutilisation pendant de longues périodes. 13) Confiez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l’appareil a été endommagé d’une manière ou d’une autre, par exemple si le cordon d’alimentation ou la prise est endommagé, si du liquide a été renversé sur l’appareil, si des objets sont tombés dans l’appareil, s’il a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il est tombé. 14) La fiche d’alimentation sert de dispositif de débranchement de l’appareil, elle doit rester facilement accessible.

Pour ne pas gêner la ventilation, les ouvertures

de ventilation ne doivent pas être couvertes par des objets tels que journaux, nappes de table, rideaux, etc. 16) Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l’appareil.

Il convient de souligner les aspects

environnementaux de l’élimination des piles. 18) L’appareil doit être utilisé sous un climat modéré. 19) L’appareil ne doit pas être exposé au ruissellement ni à la projection d’eau et aucun objet contenant un liquide, tel qu’un vase, ne doit être posé dessus.

Avertissement : pour éviter toute blessure

causée par l’inclinaison du produit, assurez-vous toujours que l’ensemble du produit repose sur une surface plane.

Ce symbole indique que des tensions

dangereuses présentant un risque d’électrocution sont présentes à l’intérieur de cet appareil.

Ce symbole indique que la documentation

accompagnant cet appareil contient des instructions importantes concernant le fonctionnement et l’entretien de l’appareil. AVERTISSEMENT : Afin de réduire les risques d’incendie et de décharge électrique, n’exposez pas cet appareil à la pluie ou à l’humidité. AVERTISSEMENT : Les piles ne doivent pas être exposées à une chaleur excessive telle que rayons du soleil, feu, etc.

Ce symbole indique que ce produit dispose d’une double isolation entre les tensions dangereuses du secteur et les parties accessibles à l’utilisateur. En cas de réparation, n’utilisez que des pièces de rechange identiques.

Ce marquage indique que ce produit ne doit pas être jeté avec les ordures ménagères. Pour éviter tout effet nuisible possible à l’environnement et à la santé humaine causé par une mise au rebut incontrôlée des déchets, il est recommandé d’œuvrer au recyclage de ce produit de manière responsable pour encourager la réutilisation durable des ressources matérielles. Pour mettre au rebut votre appareil usé, utilisez les systèmes de retour et de collecte ou contactez le revendeur. Ils peuvent reprendre le produit pour qu’il soit recyclé, contribuant ainsi à la protection de l’environnement.

* L’aspect du produit réel peut être différent de celui présenté dans l’image ci-dessus*. Si la fiche du cordon d’alimentation est utilisée comme dispositif de débranchement, les instructions d’installation prévoient que, pour les équipements enfichables, la prise électrique doit être facilement accessible. 1

Préparation

IMPORTANT : n’appliquez aucune pression sur la zone d’affichage de l’écran, sous peine de compromettre l’intégrité de l’affichage. La garantie du fabricant ne couvre pas les mauvais traitements infligés par l’utilisateur ou les installations incorrectes.

Fixation du socle

IMPORTANT : le socle du téléviseur doit être monté avant l’utilisation. 1. Placez le téléviseur face vers le bas sur une surface douce et plane (couverture, mousse, tissu, etc.) pour éviter d’endommager le téléviseur. 2. Fixez le socle au pied du téléviseur à l’aide des 6 vis.

REMARQUE : L’aspect du produit doit être conforme à sa nature.

Vue d’un montage mural

Nous vous conseillons d’éloigner votre téléviseur d’au moins 60 mm du mur afin d’éviter toute interférence avec les câbles. Avant de fixer votre téléviseur au mur, vous devez démonter le socle. Pour votre sécurité, n’utilisez qu’un support de fixation murale homologué UL en tenant compte du poids minimal du téléviseur sans socle. Pour fixer un support mural à votre téléviseur : 1. Retirez les vis qui maintiennent le téléviseur sur son socle. 2. Retirez le socle de votre téléviseur. 3. Fixez le support mural à l’arrière du téléviseur à l’aide de quatre vis. Suivez les instructions du manuel d’utilisation fourni avec le support de fixation murale pour l’installer.

REMARQUE : • Assurez-vous que le téléviseur est placé à un endroit qui permet à l’air de circuler librement. Ne couvrez pas les ouvertures de ventilation sur le panneau arrière. • Pour éviter toute situation dangereuse, aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur ou à proximité de l’appareil. • Évitez la chaleur, la lumière directe du soleil et l’exposition à la pluie ou à l’eau. L’équipement ne doit pas être exposé à des gouttes ou à des éclaboussures. 2. Branchez le câble d’antenne ou le câble de télévision par câble à la prise d’antenne ANT IN située à l’arrière du téléviseur. 3. Télécommande : Retirez le couvercle du compartiment à piles. Insérez 2 piles (type AAA, 1,5 V). ATTENTION : Risque d’explosion si la pile est remplacée par un type incorrect.

4. Alimentation : Branchez le cordon dans une prise électrique qui fonctionne.

REMARQUE : Le support mural n’est pas inclus. 4. Fixez les vis de fixation murale (4 vis M6 x 12 mm) à l’arrière du téléviseur LED, en appliquant un couple de 12 kgf.cm.

5. Allumer le téléviseur : Appuyez sur la touche de la télécommande ou sur la touche POWER située sur le panneau de 3 commande latéral du téléviseur.

Désactivation de l’assistant vocal

Placez le sélecteur sur « On » pour l’activer. Le voyant lumineux s’allume et s’éteint pour indiquer prononcer « Ok Google » pour utiliser la fonction vocale. Le voyant s’allume si le téléviseur reçoit demande. Placez le sélecteur sur « Off » pour annuler la fonction vocale. Le voyant lumineux devient jaune.

Assurez-vous que le téléviseur est connecté

à Internet avant d’utiliser les commandes vocales. Placez le sélecteur sur « On » pour utiliser les commandes vocales. Connectez-vous à votre compte Google avant d’utiliser les commandes vocales.

Allumer/éteindre

ACCESSOIRES 1 télécommande 1 manuel d’utilisation 6 vis 1 guide de démarrage rapide 1 carte de garantie

Connexion périphérique

Les ports sont les suivants (de gauche à droite) : LAN, OPTICAL, VIDEO, L, R, HDMl 4, HDMI 3, HDMl 2.

Les ports sont les suivants (de gauche à droite) : HDMl 1 (eARC/ARC), LNB IN (SATELLITE), ANT IN (ANTENNE/CÂBLE), USB 1, USB 2, EARPHONE, CI.

Équipement audio-vidéo

Ce téléviseur est équipé d’un bloc de prises audio-vidéo pour une connexion pratique à un magnétoscope, à un DVD ou à d’autres équipements vidéo. Veuillez également consulter le manuel d’utilisation de l’équipement à connecter. Utilisez les prises d’entrée situées à l’arrière du téléviseur comme suit.

CVBS, lecteur DVD ou autre équipement aux signaux CVBS.

Appareil audiovisuel à interfaces HDMI

Appareil audiovisuel à interfaces HDMI

Jaune (VIDÉO) Rouge (AUDIO, canal de droite) Blanc (AUDIO, canal de gauche)

Les appareils suivants peuvent être branchés à l’appareil : magnétoscope (VCR), lecteur de disque/DVD, caméscope, console de jeux ou système stéréo, etc. Remarque : Il est possible que le signal ne soit pas pris en charge par un autre équipement parce que ce dernier fournit un signal non standard.

Appuyez sur cette touche pour allumer

ou éteindre le téléviseur. Lorsque le téléviseur est éteint, il reste tout de même Alimentation sous tension. Pour le mettre hors tension, débranchez le cordon d’alimentation.

Appuyez sur cette touche pour ouvrir

MAGIC BOARD. Appuyez sur cette touche pour ouvrir ou fermer le menu à l’écran. Appuyez sur cette touche pour accéder/ connecter les comptes Google TV. base, cette touche est sans effet)

l’assistant Google et lancer une recherche par commande vocale. Appuyez sur cette touche pour ouvrir le menu des paramètres. Appuyez sur la touche VOL+ ou VOLpour régler le volume. ou l’opération sélectionnée. Appuyez sur cette touche pour activer ou désactiver le son. guide électronique des programmes en mode TV.

Appuyez sur cette touche pour parcourir

le menu à l’écran. Retourner au menu précédent. Appuyez sur cette touche pour ouvrir la page d’accueil.

Appuyez sur cette touche pour accéder

à Prime Video et regarder des émissions

(connexion à Internet requise).

aux applications. Appuyez sur cette touche pour accéder à YouTube.

Appuyez sur cette touche pour regarder

la télévision en direct. Appuyez sur cette touche pour accéder à YouTube Music. Appuyez sur cette touche pour accéder à NETFLIX. Appuyez sur cette touche pour ouvrir le lecteur multimédia.

Appuyez sur cette touche pour changer

de chaîne. Appuyez sur cette touche pour ouvrir la liste des sources d’entrée. Appuyez sur cette touche pour mettre en lecture/pause en mode multimédia. de pistes audio.

Configuration initiale

La première fois que vous allumez votre téléviseur, l’assistant de configuration vous guide dans le réglage des paramètres de base. Veuillez suivre les conseils donnés par le texte lors de la première installation.

Appuyez sur les touches ▲/▼ pour sélectionner « Set up basic TV » (Configuration de base du téléviseur), puis appuyez sur la touche OK pour terminer la configuration. MTC-MES

Cette fonction permet de définir le code de couplage de la télécommande. Une fois le code validé, la télécommande Bluetooth peut être utilisée pour commander le téléviseur.

Appuyez sur les touches ▲/▼ pour sélectionner la connexion Wi-Fi, puis appuyez sur la touche OK pour saisir le mot de passe et confirmer la connexion.

Appuyez sur les touches ▲/▼ pour sélectionner la langue du système, puis appuyez sur la touche OK pour confirmer la langue.

Sélectionnez « Accept » (Accepter) pour accepter les conditions de la Politique de confidentialité de réseau.

Appuyez sur les touches ▲/▼ pour sélectionner le pays/la région de votre appareil, puis appuyez sur la touche OK pour confirmer.

Mode d’emploi

du fonctionnement du produit. Dans ce cas, sélectionnez « Accept » (Accepter).

Pour sélectionner un mode, appuyez sur les touches ▲/▼ et choisissez le mode « Home » (Maison), puis appuyez sur la touche OK.

Si vous voulez utiliser les services Google, vous contribuerez à l’amélioration du fonctionnement du produit. Dans ce cas, sélectionnez « Accept » (Accepter).

Reduce power consumption when you are not using this devices

Make this device available to Google Cast even in standby mode

Make this device available only to Wake on Network in standby mode

Sélectionnez le mode de fonctionnement « Saving Mode » (Mode économie), puis passez à l’étape suivante.

Cet écran vous permet de définir le mot de passe de votre appareil pour assurer la sécurité et la confidentialité.

Sélectionnez un mode de syntonisation pour lancer la recherche des chaînes, puis appuyez sur la touche OK pour confirmer.

À l’aide de la télécommande/du clavier virtuel, saisissez le mot de passe à 4 chiffres pour accéder automatiquement à l’interface suivante.

Confirmez à nouveau le mot de passe et veillez à ce qu’il soit identique. À l’aide de la télécommande/ du clavier virtuel, resaisissez le mot de passe pour terminer.

Appuyez sur les touches ▲/▼ pour sélectionner « Choose your subscriptions » (Choisir vos abonnements), puis appuyez sur la touche OK.

Ouvrez l’assistant Google ou lancez une recherche par commande vocale. Ouvrez la page d’accueil de votre téléviseur.

Inputs (Entrées) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour accéder au sous-menu. HDMI control (Contrôle HDMI) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour choisir ON (Marche) ou OFF (Arrêt). Device auto power off (Arrêt automatique du dispositif) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour choisir ON (Marche) ou OFF (Arrêt). TV auto power on (Activer au démarrage du téléviseur) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour choisir ON (Marche) ou OFF (Arrêt). HDMI EDID Version (Version EDID HDMI) : affiche la version EDID. CEC Device List (Liste des dispositifs CEC) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour accéder au sous-menu.

Menu->Settings->Display & Sound-> Picture (Menu -> Paramètres -> Affichage et son -> Image).

Picture Mode (Mode image) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour accéder au sousmenu. (Option : Utilisateur, Standard, Dynamique, Sport, Film, Jeu, Économie d’énergie) Backlight/Brightness/Contrast/Saturation/HUE/ Sharpness (Rétroéclairage/Luminosité/Contraste/ Saturation/Teinte/Netteté) : appuyez sur les touches ▲/▼ pour sélectionner une option, puis appuyez sur la touche OK pour confirmer. Appuyez sur la touche ◄ pour diminuer la valeur. Appuyez sur la touche ► pour augmenter la valeur. Advanced Settings (Paramètres avancés) : appuyez sur les touches ▲/▼ pour sélectionner une option, appuyez sur la touche OK pour accéder au sousmenu. Reset to Default (Réglages par défaut) : restaurez tous les paramètres aux réglages d’usine par défaut.

Votre expérience google tv est désormais

prête. Appuyez ensuite sur la touche OK pour valider l’option « Start exploring » (Commencer l’exploration).

Ouvrez la liste des applications que vous avez installées et ajoutez vos applications préférées.

Visionnez le contenu acheté ou emprunté

sous votre compte. Liste des applications que vous avez installées et contenus en mode poussé des programmes installés. Accédez à vos informations de compte, aux paramètres, à l’heure, aux entrées et aux images. Paramètres : accédez à la configuration des différents paramètres. Pour plus de détails sur les paramètres, reportez-vous à leur explication ci-après. Entrées : sélectionnez une icône représentant une source d’entrée. Image : l’utilisateur peut régler l’image du téléviseur. Reportez-vous à la page 12 pour des instructions détaillées sur la configuration.

Écran d’accueil

Après avoir terminé l’assistant de configuration, vous pourrez regarder la télévision ou accéder à l’écran d’accueil.
