Mode d'emploi Haier Sèche-linge X9 HD90-BQ387U1

Présentation

Merci d’avoir acheté un produit Haier.

Avant d’utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à réaliser une installation sûre et correcte ainsi que dans l'utilisation et l'entretien au quotidien.

Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l’appareil. Avis de sécurité

AVERTISSEMENT ! - Informations importantes en matière de sécurité

Mise au rebut

Ce marquage sur le produit, les accessoires ou la documentation indique que le produit et ses accessoires électroniques (p. ex. chargeur, casque, câble USB) ne doivent pas être jetés avec les autres déchets ménagers à la fin de leur durée de vie. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, veuillez séparer ces articles des autres types de déchets et les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Les particuliers doivent contacter le détaillant où ils ont acheté ce produit, ou leur administration locale, pour savoir où et comment ils peuvent déposer ces articles afin qu’ils soient recyclés dans le respect de l'environnement. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions du contrat d'achat. Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux en vue de leur élimination. AVERTISSEMENT !

Cet appareil est rempli de R290. Matière inflammable, risque d'incendie. AVERTISSEMENT : veillez à ce que les ouvertures de ventilation ne soient pas obstruées à l’intérieur du capot de l’appareil ou dans la structure encastrée. AVERTISSEMENT : n’endommagez pas le circuit du réfrigérant. AVERTISSEMENT !

Risque de blessure ou d’étouffement ! Pour garantir la sécurité lors de la mise au rebut d'un vieux sèche-linge, débranchez la fiche de la prise de courant, coupez le câble d'alimentation et détruisez-le avec la fiche. Pour éviter que les enfants ne s'enferment dans la machine, cassez les charnières ou le verrouillage de la porte. AVERTISSEMENT !

L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni être raccordé à un circuit qui est régulièrement mis en marche et arrêté par un service public. 2 Temp_UM_TD_Haier_x9_EN.indd 2

1- Informations en matière de sécurité...........................................................................................................4 2- Images d'installation......................................................................................................................................... 7 3- Usage prévu........................................................................................................................................................ 8 4- Description du produit..................................................................................................................................... 9 5- Panneau de commande ............................................................................................................................... 10 6- Programmes ................................................................................................................................................... 15 7- Consommation .............................................................................................................................................. 16 8- Suggestions et conseils ............................................................................................................................... 17 9- Utilisation quotidienne.................................................................................................................................. 19 10- Entretien et nettoyage .............................................................................................................................. 23 11- Dépannage .................................................................................................................................................... 25 12- Installation ..................................................................................................................................................... 27 13- Données techniques ............................................

Téléchargez

3 Temp_UM_TD_Haier_x9_EN.indd 3

1-Informations en matière de sécurité

1-Informations en matière de sécurité

Avant toute première utilisation

► Assurez-vous que l’appareil n’a pas été endommagé suite au transport. ► Retirez tous les emballages et conservez-les hors de portée des enfants. ► Déplacez toujours l'appareil à deux personnes au moins, car il est lourd.

Utilisation quotidienne

► Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. ► Tenez les enfants de moins de 3 ans à l’écart de l’appareil, à moins qu’ils ne soient sous surveillance constante. ► Les enfants ne doivent pas jouer avec l’appareil. ► Veillez à ce que la pièce soit sèche et bien ventilée. La température ambiante doit être comprise entre 5 °C et 35 °C. ► Ne recouvrez pas les ouvertures de ventilation de la base avec un tapis ou un objet similaire. ► Veillez à ce que la zone autour du sèche-linge soit exempte de poussière et de peluches. ► Assurez-vous qu'il n'y a que du linge à l'intérieur de l'appareil et qu'il n'y a pas d'animaux ou d'enfants avant de l'utiliser. ► Ne touchez la prise secteur qu'avec des mains sèches et ne touchez pas ou n'utilisez pas l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés. ► Ne séchez pas dans le sèche-linge les articles qui ne sont pas lavés. ► Veillez à ne pas dépasser la charge nominale. ► Retirez des poches tous les objets tels que les briquets et les allumettes. ► Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions figurant sur l’adoucissant. ► N'utilisez pas et ne stockez pas de pulvérisateurs inflammables ou de gaz inflammables à proximité de l'appareil. ► Ne placez pas d’objets lourds ou de sources de chaleur ou d’humidité sur l’appareil. ► Débranchez l’appareil en tenant la fiche, et non le câble. ► Ne touchez pas l'arrière et le tambour pendant le fonctionnement car ils sont chauds. Temp_UM_TD_Haier_x9_EN.indd 4

1-Informations en matière de sécurité

AVERTISSEMENT ! ► N’utilisez pas l'appareil pour sécher les articles suivants : ► Articles qui ne sont pas lavés. ► Les articles contaminés par des substances inflammables telles que l'huile de cuisson, l'acétone, l'alcool, le benzène, l'essence, le kérosène, les détachants, la térébenthine, les cires, les décapants pour cire ou d'autres produits chimiques. Les fumées peuvent provoquer un incendie ou une explosion. Les articles qui ont été souillés par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, les cires et les décapants doivent être lavés à l'eau chaude avec une quantité supplémentaire de lessive avant d'être séchés dans le sèche-linge. ► Les articles contenant des rembourrages ou des garnitures (par exemple, oreillers, vestes), car la garniture peut s'échapper et risquer de s'enflammer. ► Les articles tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à endos de caoutchouc et les vêtements ou oreillers équipés de coussinets en mousse de caoutchouc ne doivent pas être séchés dans le sèche-linge. ► Ne buvez pas l'eau condensée. ► N'utilisez pas l'appareil si le filtre à peluches ou le filtre du condenseur n'est pas en place ou si le filtre est endommagé. ► Notez que la dernière partie du cycle de séchage se déroule sans chaleur (cycle de refroidissement) afin de garantir que les vêtements restants sont à une température qui ne les abîme pas. ► Ne laissez pas l'appareil sans surveillance lorsqu'il fonctionne pendant longtemps. En cas d'absence prolongée, le cycle de séchage doit être interrompu en éteignant l'appareil et en le débranchant. ► N'éteignez pas l'appareil avant la fin du cycle de séchage. N'arrêtez jamais un sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur se dissipe. ► Pour des raisons de sécurité et d'économies d'électricité, éte

Temp_UM_TD_Haier_x9_EN.indd 5

1-Informations en matière de sécurité

AVERTISSEMENT ! Entretien/nettoyage ► Nettoyez le filtre à peluches et le filtre du condenseur après chaque programme (voir « 10 - Entretien et nettoyage » à la page 23). ► N’utilisez pas de pulvérisateur ou de vapeur d’eau pour nettoyer l’appareil. ► N'utilisez pas de produits chimiques industriels pour nettoyer l'appareil. ► Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou des personnes qualifiées afin d’éviter tout risque. ► N’essayez pas de réparer l’appareil vous-même. Si une réparation est nécessaire, veuillez contacter notre service client.

Installation

► Veillez à placer la machine dans un endroit qui permette d'ouvrir complètement la porte. N’installez pas le sèche-linge derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières se trouvent du côté opposé à la porte du sèche-linge, car cela limite l’ouverture complète de la porte. ► Installez l’appareil dans un endroit sec et bien aéré. ► N'installez jamais l'appareil dans un endroit humide à l’extérieur, ni dans un endroit où il y a un risque de fuite d'eau, par exemple sous ou à proximité d'un évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez la machine sécher naturellement. ► N’installez ou n’utilisez l’appareil qu’à un endroit où la température ambiante est supérieure à 5 °C. ► Ne placez pas l’appareil directement sur un tapis ou à proximité d’un mur ou d’un meuble. ► N’exposez pas l’appareil au gel, à la chaleur ou à la lumière directe du soleil, et ne le placez pas à proximité de sources de chaleur (par exemple, poêles, radiateurs). ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► N’utilisez pas d’adaptateurs multiprises ni de câbles de rallonge. ► Veillez à ne pas endommager le câble électrique et la fiche. S'ils sont endommagés, faites-les remplacer par un électricien. ► Utilisez une prise distincte avec mise à la terre pour l’alimentation électrique, facilement accessible après l’installation. L’appareil doit être mis à la terre. ► Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible. Temp_UM_TD_Haier_x9_EN.indd 6

Usage prévu

Cet appareil est destiné à sécher des articles qui ont été lavés dans une solution d’eau et dont l'étiquette d'entretien du fabricant indique qu'ils peuvent être séchés au sèche-linge.

Cet appareil est conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l’appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation. Normes et directives

Ce produit est conforme aux exigences de toutes les directives CE en vigueur et aux normes harmonisées correspondantes, qui prévoient le marquage CE.

Utilisation respectueuse de l’environnement

► Essorage complet : essorez le linge à la vitesse maximale. ► Charge maximale : utilisez la quantité maximale de remplissage conformément au tableau des programmes, mais ne surchargez pas le sèche-linge. Pour profiter de la charge maximale, le linge qui doit être séché « PRÊT-à-porter » peut être d’abord séché facilement avec le « Rappel repassage ». Lorsque le programme se termine, sortez le linge qui doit être repassé et séchez le reste du linge jusqu'à la fin. ► Détendez le linge : secouez le linge avant de le mettre dans le sèche-linge. ► Évitez de trop sécher le linge : il faut éviter tout séchage excessif. Sélectionnez le bon programme et le niveau de séchage approprié. ► Adoucissant inutile : n'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèche-linge. ► Nettoyage des filtres à peluches : nettoyez les filtres à peluches après chaque cycle. ► Ventilation : assurez-vous que l'appareil est correctement ventilé (voir « 12 - Installation » à la page 27). ► Réutilisation de l'eau condensée : l'eau condensée recueillie peut être utilisée dans le fer à repasser. Avant cela, elle doit être versée au travers d'un tamis fin ou d'un filtre à café. Les plus petites parties seront retenues par le filtre.

8 Temp_UM_TD_Haier_x9_EN.indd 8

FR 4-Description du produit

En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

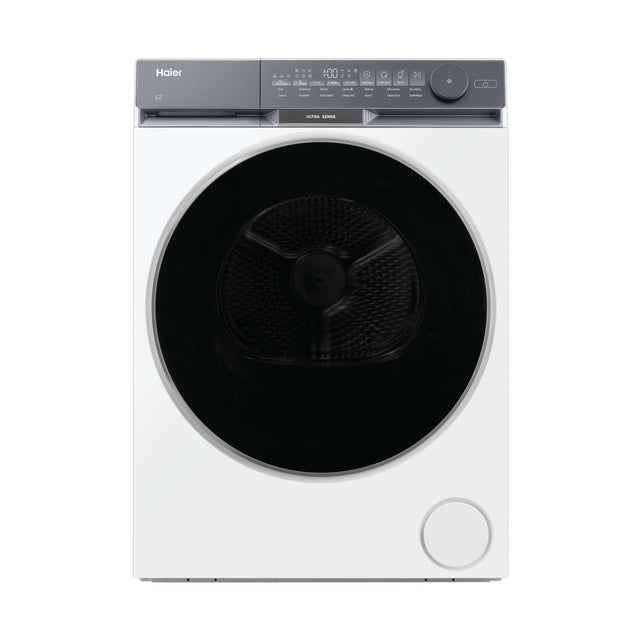

4.1 Photo de l’appareil Façade (Fig. 4-1) :

1 Réservoir d’eau 2 Porte du sèche-linge 3 Panneau de commande

4 Cordon d’alimentation 5 Plaque arrière 6 Sortie de vidange 7 Pieds réglables

Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 4.3) :

Manuel

9 Temp_UM_TD_Haier_x9_EN.indd 9

Indicateur Nettoyage du 7. Touche Hygiénique filtre

Touche i-refresh

Indicateur Programmation 9. Touche Contrôle à différée distance

Touche temps

19. Indicateur Contrôle à distance

5.1 Indicateur Nettoyage du filtre

Il ne s'allume pas dans des conditions normales, lorsque le temps de séchage est supérieur à 30 minutes, il entre dans la phase FIN après le programme, et l’indicateur (Fig. 5-1) clignote. Pour les étapes de nettoyage, se reporter au paragraphe « 10.1 Nettoyage du filtre à peluches » à la page 23 ou au paragraphe « 10.2 Nettoyage du filtre du condenseur » à la page 23.

5.2 Indicateur Programmation différée

Il (Fig. 5-2) ne s'allume pas dans des conditions normales, mais il s'allume toujours après avoir sélectionné la programmation différée, et il est toujours allumé lorsque la programmation différée est en cours.

Une fois la fonction de stérilisation activée, cette icône (Fig. 5-3) reste toujours allumée, elle s'éteint pendant la phase de fonctionnement et se rallume lorsque l'on entre dans la phase de stérilisation.

Pendant la configuration du réseau, le voyant Wifi clignote (0,5 s allumé, 0,5 s éteint), et cette icône (Fig. 5-4) reste allumée une fois la configuration du réseau réussie. 10 Temp_UM_TD_Haier_x9_EN.indd 10

La sonnerie est activée par défaut. Pour désactiver la fonction Sonnerie, appuyez simultanément sur les 2 touches(Temp. et i-time) pendant 3 secondes jusqu'à ce que vous entendiez un bip sonore, l'indicateur (Fig. 5-5) s'allumera. Pour l’activer, appuyez à nouveau sur les deux mêmes touches pendant 3 secondes.

5.6 Indicateur Ouverture de la porte

Si la porte est ouverte, cet indicateur (Fig. 5-6) s'allume. Les utilisateurs doivent fermer la porte, puis peuvent lancer un cycle de séchage.

La fonction Hygiénique (Fig. 5-7) est conçue pour éliminer les bactéries et les acariens ainsi que les virus sur les vêtements à haute température. Le réglage du programme passe automatiquement au niveau et à la température de séchage les plus élevés. Après avoir sélectionné la fonction Hygiénique, cette touche maintient la lumière allumée jusqu'à ce que le cycle de séchage commence. Lors du passage à la phase Hygiénique, la touche s'allume à nouveau pour l’indiquer aux utilisateurs.

i-Refresh (Fig. 5-8) est une fonction brevetée par Haier qui vise à éliminer la poussière et l'humidité. Elle permet de redonner du gonflant aux vêtements et de les rafraîchir en peu de temps. En tournant et en secouant, l’air souffle dans les vêtements, même délicats, et les tissus non lavables peuvent être bien entretenus.

5.9 Touche Contrôle à distance

Appuyez brièvement sur cette touche pour activer/désactiver le contrôle à distance de l'appareil via l'application hOn (Fig. 5-9). Information

Pour lancer la procédure d'appairage, suivez les instructions de l'application. Voir « 14 - Application hOn » à la page 31 pour plus d'informations.

Appuyez sur Départ/Pause (Fig. 5-10) pour démarrer un cycle de séchage. Appuyez à nouveau sur la touche pour interrompre le cycle de séchage. Appuyez à nouveau sur la touche pour continuer. Temp_UM_TD_Haier_x9_EN.indd 11

Sélectionnez l'un des 14 programmes à l'aide du bouton (Fig. 5-11). L’indicateur du programme correspondant s’allume. Voir « 6 Programmes » à la page 15 pour plus d'informations.

Appuyez sur la touche Marche/Arrêt (Fig. 5-12) pour allumer/éteindre le sèche-linge.

5.13 Touche Niveau de séchage

Appuyez sur la touche (Fig. 5-13) pour régler le taux d’humidité final du linge à la fin du cycle. L'affichage est le suivant :

Cet indicateur est conçu pour rappeler aux utilisateurs que le bac d'eau doit être vidé (Fig. 5-14). Important : videz le bac d’eau après chaque cycle de séchage.

5.15 Touche Programmation différée

La fonction Départ différé permet aux utilisateurs de retarder l’heure de début du cycle (de 1 à 24 heures). Lorsqu'elle l'icône (Fig. 5-15) s'allume. est activée,

5.16 Indicateur Anti-froissage

La fonction Anti-froissage est conçue pour aider à éliminer les plis des vêtements. Après le cycle de séchage, le tambour tourne pour étirer les vêtements. Cela évite d’avoir peur d’oublier de sortir le linge. La fonction Anti-froissage est désactivée par défaut. Après avoir sélectionné le programme, l'icône (Fig. 5-16) s'allume. Lorsque le cycle de séchage se termine, le tambour continue de tourner pendant 1 à 12 heures supplémentaires avec de l'air froid. Les utilisateurs peuvent l'arrêter à tout moment en ouvrant la porte ou en démarrant un nouveau cycle.

12 Temp_UM_TD_Haier_x9_EN.indd 12

Cette touche permet de régler la température de séchage en fonction des besoins personnels. Appuyez sur cette touche (Fig. 5-17) pour régler la température de séchage souhaitée. Il y a 4 niveaux et l’affichage correspondant est illustré ci-dessous : Température haute. Température moyenne. Température basse. Air froid.

Cette fonction est conçue pour permettre aux utilisateurs d’ajuster la durée du cycle en fonction de leurs besoins personnels. Cette fonction permettant de régler le temps ne peut être utilisée que pour les programmes Minuterie et Laine. En appuyant sur cette touche (Fig. 5-18) pendant 3 secondes, le temps peut être réglé rapidement.

5.19 Indicateur Contrôle à distance

Une fois la fonction Contrôle à distance configurée avec succès, l'icône (Fig. 5-19) s'allume. Appuyez sur la touche Départ/Pause pour éteindre l’appareil.

Séchage smart al

La fonction Séchage Smart Al de l'application hOn optimise les cycles de séchage pour les charges mixtes (coton, synthétiques). En activant cette fonction, vous pouvez sélectionner le niveau de séchage souhaité : « Prêt à ranger » ou « Prêt à porter ». Pendant le cycle, l'appareil envoie une notification à l'application hOn lorsque le niveau « Prêt à repasser » est atteint : c'est le stade où les vêtements légers sont déjà secs. À ce stade, vous pouvez ouvrir la porte, sortir les vêtements secs, puis fermer la porte et appuyer sur « Reprendre » pour poursuivre le cycle de séchage pour les articles restants. Ce processus vous permet de terminer le séchage en un seul cycle au lieu de deux cycles distincts, ce qui permet de gagner du temps et d'économiser de l'énergie. Information

Cette fonction est disponible à partir de l'application hOn. Vous devez appairer le sèche-linge avec l'application hOn avant d'utiliser cette fonction. 13 Temp_UM_TD_Haier_x9_EN.indd 13

5.20 Touche Anti-froissage

Il s'agit d'un mode dans lequel le sèche-linge sèche les vêtements et effectue un mouvement continu pour éviter que les vêtements ne s'empilent dans le sèche-linge pendant une longue période et ne provoquent des plis plus marqués (Fig. 5-20).

Dans des circonstances normales, l'icône (Fig. 5-21) ne s'allume pas, lorsque le programme de lavage à l'air est sélectionné, cette icône s'allume complètement.

Après la mise sous tension, en état de marche, appuyez simultanément sur les touches « Niv. séchage » + « Fin différée » pendant 3 secondes pour activer la sécurité enfant (Fig. 5-22). Appuyez à nouveau sur la même combinaison de touches pendant 3 secondes pour la désactiver. Une fois la sécurité enfant activée, toutes les touches tactiles deviennent invalides (à l'exception de la touche de mise hors tension), et une opération invalide déclenche une tonalité d'alerte. L'écran numérique affiche « clok » (Fig. 5-23). Une fois que la sécurité enfant est activée, elle ne peut pas être désactivée automatiquement pendant le fonctionnement du programme et doit être désactivée manuellement. Si la machine est éteinte puis rallumée, la sécurité enfant reste active. En outre, si la porte est ouverte pendant le fonctionnement et refermée, la sécurité enfant doit être désactivée avant que la machine puisse redémarrer. Cependant, lorsque le programme se termine, la sécurité enfant est automatiquement débloquée.

14 Temp_UM_TD_Haier_x9_EN.indd 14

Options sélectionnables

*) Facultatif, ce qui signifie que tous les niveaux ne sont pas disponibles, veuillez vous référer à l’afficheur de la machine pour plus de détails. **) Réglage du programme d’essai selon la norme EN 61121, nous vous recommandons d'évacuer l'eau de condensation à l'extérieur par le tuyau flexible de vidange lorsque vous séchez une charge complète à l'aide du programme Eco. Cela évitera de vider le réservoir d’eau pendant le cycle.

15 Temp_UM_TD_Haier_x9_EN.indd 15

Technologie de la pompe à chaleur

Le sèche-linge à condensation avec échangeur de chaleur est remarquable en matière d’efficacité énergétique. Les valeurs ci-dessous sont indicatives et déterminées dans des conditions standard. Les valeurs peuvent différer de celles indiquées, en fonction de la surtension et de la sous-tension, du type de tissu, de la composition du linge à sécher, de l'humidité résiduelle et de la charge réelle. 7-Consommation

Humidité

d'essorage résiduelle en en tr/min %

d'essorage résiduelle en en tr/min %

d'essorage résiduelle en en tr/min % 1200

Teneur en eau

d'énergie en en % kWh 4 kg 3 kg 4 kg 3 kg 4 kg 1:53 0,65 0,79 0 2

d'énergie en en % kWh 9 kg

Utilisation respectueuse de l’environnement

► Essorez le linge au maximum avant de le mettre dans le sèche-linge. ► Évitez de surcharger le sèche-linge. ► Secouez le linge avant de le mettre dans le sèche-linge. ► Choisissez un programme de séchage approprié. Veillez à ce que le linge ne soit pas séché plus longtemps que nécessaire. ► Veillez à utiliser un sèche-linge dont les filtres ont été nettoyés.

16 Temp_UM_TD_Haier_x9_EN.indd 16

8.1 Linge amidonné 8-Suggestions et conseils

Le linge amidonné laisse une pellicule d'amidon dans le tambour et ne convient pas au sèche-linge.

N'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèche-linge.

8.3 Chiffons d'entretien doux

L'utilisation de « chiffons d'entretien doux » peut entraîner la formation d'une couche sur les filtres à peluches. Cela peut entraîner une obstruction des filtres. Dans ce cas, nous recommandons de ne pas ajouter de chiffons d'entretien doux ou de choisir une autre marque. Dans tous les cas, respectez les instructions du fabricant.

8.4 Petites quantités de remplissage

Pour une quantité inférieure à 1,0 kg, le programme « Minuterie » doit être sélectionné car il peut arriver que le niveau de séchage du linge ne soit pas détecté en raison de la petite charge.

8.5 Éclairage intérieur du tambour

Lorsque l’appareil est en marche, le voyant du tambour reste allumé lorsque la porte est ouverte.

Veillez à ce que la trappe de service soit toujours fermée pendant le fonctionnement.

8.7 Protection anti-froissage

Lorsque vous avez réglé l’Anti-froissage, à la fin du cycle, si le linge n'est pas sorti, le tambour se déplace de temps en temps pour éviter que le linge se froisse.

La durée du programme est influencée par les facteurs suivants : le type de tissu, la quantité de chargement, le taux d'humidité, le niveau de séchage souhaité, ainsi que la vitesse d'essorage pendant le lavage. Ces facteurs sont enregistrés par l'électronique pendant le programme et le temps restant est corrigé en conséquence.

À la fin du cycle, si le niveau de séchage souhaité n'est pas atteint, détendez le linge et séchez-le à nouveau avec le programme Minuterie (MINUTERIE).

8.10 Tissus particulièrement délicats

Les textiles qui peuvent facilement rétrécir ou se déformer, ainsi que les bas de soie et la lingerie, ne doivent pas être mis directement dans le sèche-linge. Placez les vêtements délicats dans un sac à linge et évitez de trop les sécher.

17 Temp_UM_TD_Haier_x9_EN.indd 17

Pour les vêtements en jersey et en tricot, il est recommandé d'utiliser le programme Délicat pour éviter de trop les sécher.

8.12 Vêtements sur l’envers

Il est recommandé de fermer la fermeture à glissière et de la retourner à l'intérieur et à l'extérieur avant de l'utiliser, afin d'éviter un séchage excessif.

Si des décorations métalliques et des perles en plastique sont utilisées sur les vêtements, il faut préalablement les emballer correctement pour éviter qu’ils heurtent le tambour et l'endommagent.

Il est possible d’activer un signal acoustique : ► Lorsque le bac d'eau est plein ; ► En cas de panne.

En outre, le signal acoustique peut également être sélectionné dans les cas suivants : ► À la fin du programme ; ► Lorsque vous appuyez sur une touche ; ► Lorsque vous tournez le sélecteur de programme.

18 Temp_UM_TD_Haier_x9_EN.indd 18

9.1 Préparer l’appareil 9-Utilisation quotidienne

1. Branchez l'appareil sur une source d'alimentation (220 V à 240 V~/ 50 Hz) (Fig. 9-1). Veuillez également vous référer à la section « 2 - Images d'installation » à la page 7. 2. Assurez-vous que : ► Le bac d'eau est vide et correctement installé (Fig. 9-2) ; ► Le filtre à peluches est propre et correctement installé (Fig. 9-3) ; ► Le filtre du condenseur est propre et correctement installé (Fig. 9-4).

Coton

9.3 Placer les vêtements dans l'appareil

Poids moyen par article

Env. 800 g Env. 800 g Env. 800 g Env. 800 g Env. 950 g Env. 200 g Env. 200 g Env. 50 g Env. 150 g Env. 70 g

► Dépliez et introduisez du linge trié à l'avance. ► Ne surchargez pas la machine. ► Fermez soigneusement la porte. Veillez à ce que les vêtements ne soient pas pincés dans la porte. ATTENTION !

Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l’appareil.

9.4 Remplir le sèche-linge

1. Placez le linge uniformément dans le tambour en veillant à ne pas surcharger le sèche-linge.

Mettez le sèche-linge en marche en tournant le bouton

Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions du fabricant.

9.5 Régler le programme et démarrer

1. Tournez le bouton de programme (Fig. 9-6) pour sélectionner le programme souhaité.

Réglez les fonctions telles que la température, le niveau

de séchage, la programmation différée. Appuyez ensuite sur la touche Départ/Pause (Fig. 9-6a) pour lancer le cycle de séchage. 20 Temp_UM_TD_Haier_x9_EN.indd 20

9.6 Retrait ou ajout de têtes

Pour supprimer ou ajouter des chapitres, vous pouvez arrêter le programme à tout moment : ► Appuyez sur la touche « Départ/Pause ». Le cycle s'arrête à chaque fois que l'obturateur est ouvert. Faites attention lorsque vous enlevez ou ajoutez des vêtements ! L'intérieur du panier ou les vêtements eux-mêmes peuvent être très chauds, d'où un risque de brûlure. ► Pour poursuivre le programme, appuyez sur la touche « Départ/Pause » après avoir fermé la porte.

9.7 Fin du cycle de séchage

Le sèche-linge s’arrête automatiquement lorsqu’un cycle de séchage est terminé. L'écran affiche pendant environ 5 s. Ouvrez la porte du sèche-linge et sortez les vêtements. Si vous ne sortez pas les vêtements, la fonction Anti-froissage démarre automatiquement et l'écran affiche (cette fonction n'est disponible que pour certains programmes).

Videz le bac d’eau après chaque cycle de séchage

(Fig. 9.7b). 4. Nettoyez le filtre à peluches après chaque cycle de séchage (Fig. 9-7c).

5. Nettoyez le filtre du condenseur après chaque cycle de séchage (Fig. 9-7d).

N’éteignez jamais le sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur puisse se dissiper.

21 Temp_UM_TD_Haier_x9_EN.indd 21

Support de séchage

9.8 Utiliser un support de séchage

Le support de séchage (Fig. 9-8) est conçu pour les articles pour lesquels le séchage en machine n’est pas recommandé, tels que les baskets, les pull-overs ou la lingerie délicate. 1. Ouvrez la porte du sèche-linge. 2. Vérifiez que le tambour est vide. 3. Placez le support de séchage dans le tambour.

Assurez-vous que le support est inséré dans le trou

du filtre à peluches et bloqué dans le trou du tambour.

► N'utilisez pas ce support de séchage lorsque d'autres vêtements se trouvent dans le sèche-linge. ► Pendant le séchage, veillez à ce que les articles soient placés sur le support sans risquer de s'emmêler dans les déflecteurs pendant que le tambour tourne. ► Poids maximal des articles mouillés : 1,5 kg.

Tableau d’entretien des textiles

Lavable jusqu’à 95 °C cycle normal

Lavable jusqu’à 60 °C cycle normal

Lavable jusqu’à 60 °C cycle doux

Lavable jusqu’à 30 °C cycle normal

Lavable jusqu’à 30 °C cycle doux

Lavable jusqu’à 30 °C cycle très doux

Lavable jusqu’à 40 °C cycle normal

Lavage à la main maxi

Lavable jusqu’à 40 °C cycle doux

Séchage en sèche-linge

possible à température normale

possible à température inférieure

Repasser à une température maximale de 200 °C Ne pas repasser

Lavable jusqu’à 40 °C cycle très doux

Repasser à basse

température jusqu’à 110 °C, sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)

22 Temp_UM_TD_Haier_x9_EN.indd 22

10.1 Nettoyage du filtre à peluches 10-Entretien et nettoyage

Nettoyez le filtre à peluches après chaque cycle de séchage. 1. Retirez le filtre à peluches du tambour (Fig. 10-1). 2. Ouvrez le filtre à peluches (Fig. 10-1a).

Replacez le filtre à peluches nettoyé dans le sèche-linge

10.2 Nettoyage du filtre du condenseur

Nettoyez le filtre après chaque cycle de séchage. 1. Ouvrez la porte (Fig. 10-2). 2. Retirez le filtre à peluches du conduit avant (Fig. 10-2a).

3. Retirez le filtre du condenseur du conduit d'air (Fig. 10-2b).

4. Séparez le filtre en éponge du filtre du condenseur et nettoyez-le de tout résidu (Fig. 10-2c). 5. Replacez l’éponge sur le filtre du condenseur et remettez-le dans le conduit.

23 Temp_UM_TD_Haier_x9_EN.indd 23

Lorsque vous nettoyez les filtres, les peluches doivent être jetées à la poubelle et ne doivent pas être rejetées à l’égout pour éviter de disperser des microplastiques dans le système des eaux usées. Pour un séchage optimal, nettoyez régulièrement le filtre. Un filtre obstrué peut entraîner des cycles de séchage plus longs, ce qui peut augmenter la consommation d'énergie.

Pendant le fonctionnement, la vapeur est condensée en eau et recueillie dans le réservoir d’eau. videz le bac d’eau après chaque cycle de séchage. 1. Sortez le bac d'eau de son logement (Fig. 10-3).

2. Videz le bac d'eau (Fig. 10-3a). 3. Réinstallez le bac d'eau dans le sèche-linge (Fig. 10-3b).

N’utilisez pas l’eau en guise de boisson ou pour la transformation d’aliments.

Essuyez l’extérieur du sèche-linge et le panneau de commande avec un chiffon humide. N’utilisez pas de solvant organique ou d’agent corrosif pour éviter d’endommager l’appareil.

Après un certain temps de fonctionnement, les micro-éléments tels que le calcium et les substances minérales contenus dans l’eau forment un film invisible à l’intérieur du tambour. Utilisez un chiffon humide et un peu de lessive pour l’enlever. N’utilisez pas de solvant organique ou d’agent corrosif pour éviter d’endommager l’appareil.

24 Temp_UM_TD_Haier_x9_EN.indd 24

Vous pouvez résoudre de nombreux problèmes par vous-même sans expertise spécifique. Vérifiez toutes les possibilités indiquées et suivez les instructions ci-dessous avant de contacter un service après-vente. Voir la section « 15 - Service clientèle » à la page 34. 11-Dépannage

► Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise de courant. ► La maintenance de l’équipement électrique doit être effectuée exclusivement par des électriciens qualifiés, car des réparations incorrectes peuvent entraîner des dommages considérables. ► Si le cordon d’alimentation est endommagé, il doit être remplacé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque.

Dépannage à l’aide du code d’affichage

Panne de la pompe de vidange / panne de l'interrupteur de niveau d'eau.

Solution

Contacter le service client.

Contacter le service client.

Contacter le service client.

NTC3 est ouvert ou cassé Le bus lui-même est en panne

Problème de communication avec le moteur

Problème de communication de la carte informatique Dysfonctionnement du moteur.

Alarme d'échec de la configuration IoT

La carte d'entraînement du ventilateur est anormale

Le ventilateur autonome est défectueux et doit être réparé Dysfonctionnement du compresseur

Contacter le service client. Contacter le service client. Contacter le service client.

Contacter le service client. Contacter le service client. Contacter le service client. Contacter le service client. Contacter le service client. Contacter le service client.

Si les codes d'erreur réapparaissent après avoir pris des mesures, éteignez l'appareil, coupez l'alimentation électrique et contactez le service client.

25 Temp_UM_TD_Haier_x9_EN.indd 25
