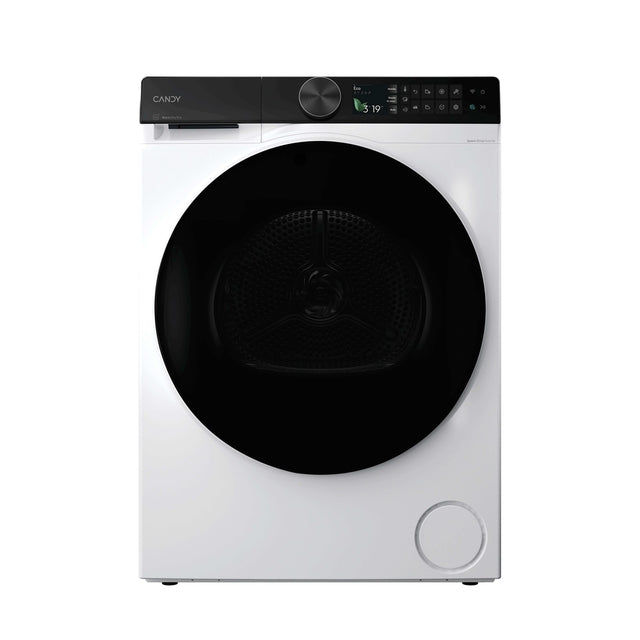

Mode d'emploi Candy Sèche-linge BQ 9N5BX-S

Présentation

Merci d’avoir acheté un produit Candy. Avant d’utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à réaliser une installation sûre et correcte ainsi que dans l'utilisation et l'entretien au quotidien. Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l’appareil.

Mise au rebut

Ce marquage sur le produit, les accessoires ou la documentation indique que le produit et ses accessoires électroniques (p. ex. chargeur, casque, câble USB) ne doivent pas être jetés avec les autres déchets ménagers à la fin de leur durée de vie. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, veuillez séparer ces articles des autres types de déchets et les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Les particuliers doivent contacter le détaillant où ils ont acheté ce produit, ou leur administration locale, pour savoir où et comment ils peuvent déposer ces articles afin qu’ils soient recyclés dans le respect de l'environnement. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions du contrat d'achat. Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux en vue de leur élimination. AVERTISSEMENT ! Cet appareil est rempli de R290. Matière inflammable, risque d'incendie. AVERTISSEMENT : veillez à ce que les ouvertures de ventilation ne soient pas obstruées à l’intérieur du capot de l’appareil ou dans la structure encastrée. AVERTISSEMENT : n’endommagez pas le circuit du réfrigérant. AVERTISSEMENT ! Risque de blessure ou d’étouffement ! Pour garantir la sécurité lors de la mise au rebut d'un vieux sèche-linge, débranchez la fiche de la prise de courant, coupez le câble d'alimentation et détruisez-le avec la fiche. Pour éviter que les enfants ne s'enferment dans la machine, cassez les charnières ou le verrouillage de la porte. AVERTISSEMENT ! L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni être raccordé à un circuit qui est régulièrement mis en marche et arrêté par un service public.

1- Informations en matière de sécurité.............................................................................................4 2- Images d'installation ..........................................................................................................................7 3- Usage prévu ........................................................................................................................................8 4- Description du produit ......................................................................................................................9 5- Panneau de commande ................................................................................................................ 10 6- Programmes .................................................................................................................................... 13 7- Consommation ............................................................................................................................... 14 8- Suggestions et conseils ................................................................................................................ 15 9- Utilisation quotidienne ................................................................................................................... 17 10- Entretien et nettoyage................................................................................................................ 20 11- Dépannage..................................................................................................................................... 22 12- Installation ...................................................................................................................................... 24 13- Données techniques ................................................................................................................... 26 14- Application hOn .....................................................................................

Téléchargez

1-Informations en matière de sécurité

1- Informations en matière de sécurité

AVERTISSEMENT ! Avant toute première utilisation

► Assurez-vous que l’appareil n’a pas été endommagé suite au transport. ► Retirez tous les emballages et conservez-les hors de portée des enfants. ► Déplacez toujours l'appareil à deux personnes au moins, car il est lourd.

► Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des

personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. ► Tenez les enfants de moins de 3 ans à l’écart de l’appareil, à moins qu’ils ne soient sous surveillance constante. ► Les enfants ne doivent pas jouer avec l’appareil. ► Veillez à ce que la pièce soit sèche et bien ventilée. La température ambiante doit être comprise entre 5 °C et 35 °C. ► Ne recouvrez pas les ouvertures de ventilation de la base avec un tapis ou un objet similaire. ► Veillez à ce que la zone autour du sèche-linge soit exempte de poussière et de peluches. ► Assurez-vous qu'il n'y a que du linge à l'intérieur de l'appareil et qu'il n'y a pas d'animaux ou d'enfants avant de l'utiliser. ► Ne touchez la prise secteur qu'avec des mains sèches et ne touchez pas ou n'utilisez pas l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés. ► Ne séchez pas dans le sèche-linge les articles qui ne sont pas lavés. ► Veillez à ne pas dépasser la charge nominale. ► Retirez des poches tous les objets tels que les briquets et les allumettes. ► Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions figurant sur l’adoucissant. ► N'utilisez pas et ne stockez pas de pulvérisateurs inflammables ou de gaz inflammables à proximité de l'appareil. ► Ne placez pas d’objets lourds ou de sources de chaleur ou d’humidité sur l’appareil. ► Débranchez l’appareil en tenant la fiche, et non le câble. ► Ne touchez pas l'arrière et le tambour pendant le fonctionnement car ils sont chauds. 4

1-Informations en matière de sécurité

AVERTISSEMENT ! Utilisation quotidienne

► N’utilisez pas l'appareil pour sécher les articles suivants : ► Articles qui ne sont pas lavés. ► Les articles contaminés par des substances inflammables telles que

l'huile de cuisson, l'acétone, l'alcool, le benzène, l'essence, le kérosène, les détachants, la térébenthine, les cires, les décapants pour cire ou d'autres produits chimiques. Les fumées peuvent provoquer un incendie ou une explosion. Les articles qui ont été souillés par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, les cires et les décapants doivent être lavés à l'eau chaude avec une quantité supplémentaire de lessive avant d'être séchés dans le sèche-linge. ► Les articles contenant des rembourrages ou des garnitures (par exemple, oreillers, vestes), car la garniture peut s'échapper et risquer de s'enflammer. ► Les articles tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à endos de caoutchouc et les vêtements ou oreillers équipés de coussinets en mousse de caoutchouc ne doivent pas être séchés dans le sèche-linge. ► Ne buvez pas l'eau condensée. ► N'utilisez pas l'appareil si le filtre à peluches ou le filtre du condenseur n'est pas en place ou si le filtre est endommagé. ► Notez que la dernière partie du cycle de séchage se déroule sans chaleur (cycle de refroidissement) afin de garantir que les vêtements restants sont à une température qui ne les abîme pas. ► Ne laissez pas l'appareil sans surveillance lorsqu'il fonctionne pendant longtemps. En cas d'absence prolongée, le cycle de séchage doit être interrompu en éteignant l'appareil et en le débranchant. ► N'éteignez pas l'appareil avant la fin du cycle de séchage. N'arrêtez jamais un sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur se dissipe. ► Pour des raisons de sécurité et d'économies d'électricité, éteignez l'appareil après chaque programme de séchage.

► Veillez à ce que les enfants soient sous surveillance s’ils effectuent des

opérations de nettoyage et d’entretien. ► Débranchez l’appareil de l’alimentation électrique avant d’entreprendre tout entretien de routine. 5

1-Informations en matière de sécurité

AVERTISSEMENT ! Entretien/nettoyage

► Nettoyez le filtre à peluches et le filtre du condenseur après chaque

programme (voir « 10 - Entretien et nettoyage » à la page 20). ► N’utilisez pas de pulvérisateur ou de vapeur d’eau pour nettoyer l’appareil. ► N'utilisez pas de produits chimiques industriels pour nettoyer l'appareil. ► Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou des personnes qualifiées afin d’éviter tout risque. ► N’essayez pas de réparer l’appareil vous-même. Si une réparation est nécessaire, veuillez contacter notre service client.

► Veillez à placer la machine dans un endroit qui permette d'ouvrir complète-

ment la porte. N’installez pas le sèche-linge derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières se trouvent du côté opposé à la porte du sèche-linge, car cela limite l’ouverture complète de la porte. ► Installez l’appareil dans un endroit sec et bien aéré. ► N'installez jamais l'appareil dans un endroit humide à l’extérieur, ni dans un endroit où il y a un risque de fuite d'eau, par exemple sous ou à proximité d'un évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez la machine sécher naturellement. ► N’installez ou n’utilisez l’appareil qu’à un endroit où la température ambiante est supérieure à 5 °C. ► Ne placez pas l’appareil directement sur un tapis ou à proximité d’un mur ou d’un meuble. ► N'exposez pas l'appareil au gel, à la chaleur ou à la lumière directe du soleil, ni à proximité de sources de chaleur (par exemple, poêles, radiateurs). ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► N’utilisez pas d’adaptateurs multiprises ni de câbles de rallonge. ► Veillez à ne pas endommager le câble électrique et la fiche. S'ils sont endommagés, faites-les remplacer par un électricien. ► Utilisez une prise distincte avec mise à la terre pour l’alimentation électrique, facilement accessible après l’installation. L’appareil doit être mis à la terre. ► Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible. 6

Usage prévu

Cet appareil est destiné à sécher des articles qui ont été lavés dans une solution d’eau et dont l'étiquette d'entretien du fabricant indique qu'ils peuvent être séchés au sèche-linge. Cet appareil est conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l’appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation.

Utilisation respectueuse de l’environnement

Essorage complet : essorez le linge à la vitesse maximale. Charge maximale : Utilisez la quantité de remplissage maximale selon le tableau des programmes, mais ne surchargez pas le sèche-linge. Pour profiter de la charge maximale, le linge qui doit être séché « PRÊT à porter » peut être séché facilement avec le « Rappel repassage ». Lorsque le programme se termine, sortez le linge qui doit être repassé et séchez le reste du linge jusqu'à la fin. ► Détendez le linge : secouez le linge avant de le mettre dans le sèche-linge. ► Évitez de trop sécher le linge : il faut éviter tout séchage excessif. Sélectionnez le bon programme et le niveau de séchage approprié. ► Adoucissant inutile : n'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèche-linge. ► Nettoyage des filtres à peluches : nettoyez les filtres à peluches après chaque cycle. ► Ventilation : assurez-vous que l'appareil est correctement ventilé (voir « 12 - Installation » à la page 24). ► Réutilisation de l'eau condensée : l'eau condensée recueillie peut être utilisée dans le fer à repasser. Avant cela, elle doit être versée au travers d'un tamis fin ou d'un filtre à café. Les plus petites parties seront retenues par le filtre. ► ►

FR 4- Description du produit

Remarque : En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

4.1 Photo de l’appareil Avant (Fig. 4-1) :

Essorez le linge au maximum avant de le mettre dans le sèche-linge. Évitez de surcharger le sèche-linge. ► Secouez le linge avant de le mettre dans le sèche-linge. ► Choisissez un programme de séchage approprié. Veillez à ce que le linge ne soit pas séché plus longtemps que nécessaire. ► Veillez à utiliser un sèche-linge dont les filtres ont été nettoyés. ► ►

8- Suggestions et conseils

8.1 Linge amidonné Le linge amidonné laisse une pellicule d'amidon dans le tambour et ne convient pas au sèchelinge.

8.2 Adoucissant N'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèchelinge.

8.3 Chiffons d'entretien doux L'utilisation de « chiffons d'entretien doux » peut entraîner la formation d'une couche sur les filtres à peluches. Cela peut entraîner une obstruction des filtres. Dans ce cas, nous recommandons de ne pas ajouter de chiffons d'entretien doux ou de choisir une autre marque. Dans tous les cas, respectez les instructions du fabricant.

8.4 Petites quantités de remplissage Pour une quantité inférieure à 1,0 kg, le programme « Minuterie » doit être sélectionné car il peut arriver que le niveau de séchage du linge ne soit pas détecté en raison de la petite charge.

8.5 Éclairage intérieur du tambour Lorsque l’appareil est en marche, le voyant du tambour reste allumé lorsque la porte est ouverte.

8.6 Trappe de service Veillez à ce que la trappe de service soit toujours fermée pendant le fonctionnement.

8.7 Protection anti-froissage À la fin du cycle, si le linge n'est pas sorti, le tambour se déplace de temps en temps pour éviter que le linge se froisse.

8.8 Temps restant La durée du programme est influencée par les facteurs suivants : le type de tissu, la quantité de chargement, le taux d'humidité, le niveau de séchage souhaité, ainsi que la vitesse d'essorage pendant le lavage. Ces facteurs sont enregistrés par l'électronique pendant le programme et le temps restant est corrigé en conséquence.

8.9 Très grands articles À la fin du cycle, si le niveau de séchage souhaité n'est pas atteint, détendez le linge et séchezle à nouveau avec le programme Minuterie (MINUTERIE).

8.10 Tissus particulièrement délicats Les textiles qui peuvent facilement rétrécir ou se déformer, ainsi que les bas de soie et la lingerie, ne doivent pas être mis directement dans le sèche-linge. Placez les vêtements délicats dans un sac à linge et évitez de trop les sécher.

8.11 Jersey et tricot Pour les vêtements en jersey et en tricot, il est recommandé d'utiliser le programme Délicat pour éviter de trop les sécher.

8.12 Vêtements sur l’envers Il est recommandé de fermer la fermeture à glissière et de la retourner à l'intérieur et à l'extérieur avant de l'utiliser, afin d'éviter un séchage excessif.

8.13 Ornement en métal Si des décorations métalliques et des perles en plastique sont utilisées sur les vêtements, il faut préalablement les emballer correctement pour éviter qu’ils heurtent le tambour et l'endommagent.

8.14 Signal acoustique Il est possible d’activer un signal acoustique : ► Lorsque le bac d'eau est plein ; ► En cas de panne.

Sortie de vidange

4.2 Accessoires Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 4-3) : 4-3

Manuel

1 Touche Marche 2 Touche Départ/Pause

3 Afficheur 4 Bouton de programme

5.1 Touche Temp. Cette touche permet de régler la température de séchage en fonction des besoins personnels. Appuyez sur cette touche (Fig. 5-2) pour régler la température de séchage souhaitée.

5.2 Touche Niveau sec. Appuyez sur la touche (Fig. 5-3) pour régler le taux d’humidité final du linge à la fin du cycle.

5.3 Touche i-time Cette touche (Fig. 5-4) permet aux utilisateurs d’ajuster le temps de séchage du programme de minuterie, chaque période de temps étant de 10 minutes. Le temps de séchage réglable peut varier selon les programmes. Certains programmes affichent « Rapide ». Une fois cette fonction activée, le temps de séchage peut être réduit de dix minutes.

5.4 Touche Retour Appuyez sur la touche (Fig. 5-5) pour revenir à l'interface précédente.

5.5 Touche OK Appuyez sur la touche (Fig. 5-6) pour revenir à la confirmation de l'option en cours.

5-Panneau de commande 5.6 Indicateur Anti-froissage La fonction Anti-froissage (Fig. 5-1) est conçue pour aider à éliminer les plis des vêtements. Après le cycle de séchage, le tambour tourne pour étirer les vêtements. Cela évite d’avoir peur d’oublier de sortir le linge.

5.7 Touche Rappel repassage Pour configurer l'activation et la désactivation de la fonction de repassage. La configuration par défaut est « désactivé ». L'illustration est la suivante (Fig. 5-7).

5.8 Touche Hygiène La fonction Hygiène (Fig. 5-8) est conçue pour éliminer les bactéries, les acariens et les virus. Après avoir sélectionné la fonction Hygiène, ce logo s'affiche sur l'écran jusqu'à ce que le cycle de séchage commence. Lors du passage à la phase Hygiène, la touche s'allume à nouveau pour l’indiquer aux utilisateurs.

5.9 Indicateur Fin différée Dans des conditions normales, il ne s'allume pas. Après avoir sélectionné l’heure souhaitée, il reste allumé en permanence, et il (Fig. 5-9) est toujours allumé.

5.10 Indicateur Sécurité enfant Une fois la sécurité enfant (Fig. 5-10) mise en place, toutes les touches tactiles sont invalides, à l'exception de la fonction de mise hors tension, qui émet un son invalide.

5.11 Réglages Réglages (Fig. 5- 11) : Cette touche permet aux utilisateurs d'effectuer des réglages de fonction, et les fonctions sélectionnables comprennent Wi-Fi, Réinitialisation, Muet et Langue.

5.12 Séchage intelligent Appuyez sur la touche (Fig. 5-12) pour démarrer la fonction Séchage intelligent.

5.13 Touche Wifi Appuyez brièvement sur cette touche pour activer/désactiver le contrôle à distance de l'appareil via l'application hOn (Fig. 5-12).

 INFORMATION : Pour lancer la procédure d'appairage, suivez

les instructions de l'application. Pour plus d'informations, voir le chapitre 14 consacré à l'application hOn.

Options sélectionnables

Charge max. en kg Programme

Hygiène

*) Réglage du programme d’essai selon la norme EN 61121, nous vous recommandons d'évacuer l'eau de condensation à l'extérieur par le tuyau d'évacuation lorsque vous séchez une charge complète à l'aide du programme Eco. Cela évitera de vider le bac d’eau pendant le cycle. 13

Technologie de la pompe à chaleur

Le sèche-linge à condensation avec échangeur de chaleur est remarquable en matière d’efficacité énergétique. Les valeurs ci-dessous sont indicatives et déterminées dans des conditions standard. Les valeurs peuvent différer de celles indiquées, en fonction de la surtension et de la sous-tension, du type de tissu, de la composition du linge à sécher, de l'humidité résiduelle et de la charge réelle. Programme

Lavage

Lavable jusqu’à 95 °C cycle normal

Lavable jusqu’à 60 °C cycle normal

Lavable jusqu’à 60 °C cycle doux

Lavable jusqu’à 40 °C cycle normal

Lavable jusqu’à 40 °C cycle doux

Lavable jusqu’à 40 °C cycle très doux

Lavable jusqu’à 30 °C cycle normal

Lavable jusqu’à 30 °C cycle doux

Lavable jusqu’à 30 °C cycle très doux

Tout blanchiment

Uniquement à l’oxygène/sans chlore

Séchage en sèche-linge

possible à température normale

possible à température inférieure

Ne pas sécher en sèche-linge

Repasser à basse

température jusqu’à 110 °C, sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)

FR 9- Utilisation quotidienne

Branchez l'appareil sur une source d'alimentation

(220 V à 240 V~/50 Hz) (Fig. 9-1). Veuillez également vous référer à la section « 2 - Images d'installation » à la page 7. 2. Assurez-vous que : ► Le bac d'eau est vide et correctement installé (Fig. 9-2) ; ► Le filtre à peluches est propre et correctement installé (Fig. 9-3) ; ► Le filtre du condenseur est propre et correctement installé (Fig. 9-4).

9.2 Préparer le linge Triez les vêtements en fonction du tissu (coton, synthétiques, laine, etc.). Ne séchez que les vêtements qui ont été essorés. ► Videz les poches de tous les objets pointus ou inflammables tels que les clés, les briquets et les allumettes. Retirez les objets décoratifs durs tels que les broches. ► Remontez les fermetures à glissière et assurez-vous que les boutons sont bien cousus. Placez les petits objets tels que les chaussettes, les soutiens-gorge, etc. dans un sac à linge. ► Dépliez les pièces de tissu volumineuses telles que les draps de lit, les nappes, etc. ► Suivez les instructions figurant sur l'étiquette du linge et ne séchez que les vêtements qui peuvent être séchés en machine. ►

Conseils : Séparez les vêtements blancs des vêtements de couleur. Les draps et les taies d'oreiller doivent être boutonnés, afin d’éviter que de petits articles se retrouvent coincés à l'intérieur. ► Fermez les fermetures à glissière et les crochets, attachez les ceintures sans pièces métalliques, les ficelles de tablier, etc. ► Retirez les parties métalliques des vêtements avant de les mettre dans le sèche-linge, comme les boutons en métal. ► Ne séchez pas trop le linge facile à entretenir. Risque de plis. Laissez-le finir de sécher à l'air libre. ► Les vêtements comme les tricots peuvent parfois trop sécher. Il est toujours recommandé de choisir le niveau de séchage Repassage. ► Pour les vêtements pré-séchés, multicouches ou pour le séchage final, il convient de choisir le programme Minuterie (MINUTERIE). ► ►

Vêtements en tissu mélangé

T-shirts

9.3 Placer les vêtements dans l'appareil Dépliez et introduisez du linge trié à l'avance. Ne surchargez pas la machine. ► Fermez soigneusement la porte. Veillez à ce que les vêtements ne soient pas pincés dans la porte. ► ►

ATTENTION ! Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l’appareil.

9.4 Remplir le sèche-linge

Information

Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions du fabricant.

9.5 Régler le programme et démarrer

Tournez le bouton de programme (Fig. 9-6) pour sélectionner le programme souhaité.

Réglez les fonctions telles que la température, le niveau de séchage, la fin différée. Appuyez ensuite sur la touche Départ/Pause (Fig. 9-6a) pour lancer le cycle de séchage.

9.6 Retirer et ajouter des vêtements Pour enlever ou ajouter des vêtements, il est possible d’interrompre le programme à tout moment : ► Appuyez sur la touche « Départ/Pause ». Le cycle sera interrompu si vous ouvrez la porte. ► Faites attention lorsque vous enlevez ou ajoutez des vêtements ! L’intérieur du tambour ou les vêtements eux-mêmes peuvent être chauds, d’où un risque de brûlure. ► Pour poursuivre le programme, appuyez sur la touche « Départ/Pause » après avoir fermé la porte.

9.7 Fin du cycle de séchage Le sèche-linge s’arrête automatiquement lorsqu’un cycle de séchage est terminé. L'écran affiche Fin. Ouvrez la porte du sèche-linge et sortez les vêtements. Si vous ne sortez pas les vêtements, la fonction Anti-froissage démarre automatiquement et l'écran affiche O:OO (cette fonction n'est disponible que pour certains programmes).

N’utilisez pas l’eau en guise de boisson ou pour la transformation d’aliments.

10.4 Sèche-linge Essuyez l’extérieur du sèche-linge et le panneau de commande avec un chiffon humide. N’utilisez pas de solvant organique ou d’agent corrosif pour éviter d’endommager l’appareil.

10.5 Tambour Après un certain temps de fonctionnement, les micro-éléments tels que le calcium et les substances minérales contenus dans l’eau forment un film invisible à l’intérieur du tambour. Utilisez un chiffon humide et un peu de lessive pour l’enlever. N’utilisez pas de solvant organique ou d’agent corrosif pour éviter d’endommager l’appareil.

Vous pouvez résoudre de nombreux problèmes par vous-même sans expertise spécifique. Vérifiez toutes les possibilités indiquées et suivez les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.

AVERTISSEMENT ! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise de courant. La maintenance de l’équipement électrique doit être effectuée exclusivement par des électriciens qualifiés, car des réparations incorrectes peuvent entraîner des dommages considérables. Si le cordon d’alimentation est endommagé, il doit être remplacé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque.

Éliminez l'emballage dans le respect de l'environnement. Pour obtenir des informations sur les déchetteries, adressez-vous à votre revendeur ou aux autorités locales.

AVERTISSEMENT ! Après le transport et l'installation, vous DEVEZ laisser le sèche-linge reposer pendant deux heures avant de l'utiliser.

12.2 Transport et temps d'attente

Transportez l'appareil uniquement à l’horizontale. L'huile de lubrification sans entretien se trouve dans la capsule du compresseur. Cette huile peut passer à travers le système fermé de tuyaux pendant le transport de travers. Avant de brancher l'appareil, il faut attendre 2 heures pour que l'huile s'écoule dans la capsule.

12.3 Installation de l'appareil à son emplacement

L'appareil doit être placé sur une surface plane et solide. Réglez les pieds au niveau souhaité (Fig. 12-1).

12.4 Installation sous le plan de travail

Les dimensions du renfoncement doivent au moins correspondre aux dimensions (Fig. 12-2). 1. Placez l'appareil à côté de l’emplacement. Assurez-vous que tous les branchements sont facilement accessibles et qu’ils fonctionnent. 2. Ajustez avec précision tous les pieds pour obtenir une position ferme et horizontale. 3. Installez prudemment l'appareil dans le renfoncement. 4. Veillez à ce que la ventilation soit suffisante.

12.5 Raccordement électrique

Avant chaque raccordement, vérifiez les points suivants : L’alimentation électrique, la prise et les fusibles sont conformes à la plaque signalétique. La prise de courant est reliée à la terre et aucune multiprise ou rallonge n’est utilisée. La fiche et la prise électriques correspondent parfaitement. Uniquement pour le Royaume-Uni : la fiche britannique est conforme à la norme BS1363A. Insérez la fiche dans la prise (Fig. 12-3).

AVERTISSEMENT ! Si le cordon d’alimentation est endommagé, il doit être remplacé par l’agent de maintenance (voir la carte de garantie) afin d’éviter tout danger ! 24

FR 12.6 Superposition du lave-linge et du sèche-linge Il est possible de superposer le lave-linge et le sèche-linge (Fig. 12-8). Tous les lave-linges ne sont pas adaptés à cet usage. Les informations relatives à la superposition, ainsi que le kit de montage correspondant, sont disponibles auprès de votre revendeur local. Les instructions de montage sont fournies avec le kit et expliquent en détail les étapes de l'installation.

12.7 Mise à niveau du sèche-linge Il est IMPORTANT de mettre le sèche-linge à niveau pour que la machine fonctionne efficacement avec un minimum de bruit. Le sèche-linge doit être mis à niveau de façon à ce qu'il repose en équilibre sur ses quatre pieds. Assurez-vous que le sèche-linge ne bascule dans aucune direction. Mettez le sèche-linge à niveau d'un côté à l'autre (Fig. 12-4) : • Placez le niveau à bulle au centre à l’arrière du sèche-linge. • Réglez les pieds arrière jusqu'à ce que le sèche-linge soit à niveau d'un côté à l'autre. • Ne dévissez jamais complètement les pieds de leur logement. Mettez le sèche-linge à niveau d'avant en arrière (Fig. 12-5) : • Placez le niveau à bulle sur le côté gauche. • Ajustez le pied avant gauche (baissez-le). • Répétez l'opération pour le pied droit. Vérifiez que le sèche-linge est équilibré (Fig. 12-5) : • Placez le niveau à bulle au centre à l'avant du sèche-linge. • Assurez-vous que le sèche-linge ne bascule dans aucune direction. • Si le sèche-linge n'est pas équilibré, répétez les étapes ci-dessus. Après la mise à niveau, les coins du sèche-linge doivent être soulevés du sol et le sèche-linge ne doit osciller dans aucune direction.

12.8 Vidange Le sèche-linge est équipé d’un condenseur qui accumule l’eau pendant le cycle de séchage. Cette eau est recueillie dans le bac d'eau amovible situé en haut à gauche du sèche-linge. L'eau accumulée doit être vidée après chaque cycle de séchage ou vous pouvez régler votre sèche-linge pour qu'il la vide automatiquement à l'aide du tuyau de vidange fourni. Nous recommandons de régler le sèche-linge pour qu'il se vidange automatiquement dans la mesure du possible, en particulier lors du séchage de charges complètes, afin d'éviter de devoir vider le bac d'eau au cours d'un cycle de séchage. • Retirez le tuyau noir du raccord à l'arrière du sèche-linge (en bas à droite à l'arrière Fig. 12-6). • Déroulez le tuyau flexible de vidange gris (fourni avec votre sèche-linge) et raccordez-le à l'orifice d’évacuation de la machine (Fig. 12-7). • Placez l'autre extrémité du tuyau de vidange dans une baignoire ou une colonne montante.

Videz le bac d’eau après chaque cycle de séchage

Nettoyez le filtre à peluches après chaque cycle de séchage (Fig. 9-7c).

Nettoyez le filtre du condenseur après chaque cycle de séchage (Fig. 9-7d).

AVERTISSEMENT ! N’éteignez jamais le sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur puisse se dissiper.

10-Entretien et nettoyage 10- Entretien et nettoyage

10.1 Nettoyage du filtre à peluches

Nettoyez le filtre à peluches après chaque cycle de séchage. 1.

Retirez le filtre à peluches du tambour (Fig. 10-1).

Ouvrez le filtre à peluches (Fig. 10-2).

Retirez les résidus de peluches du filtre à peluches (Fig. 10-3).

Replacez le filtre à peluches nettoyé dans le sèche-linge (Fig. 10-4).

10.2 Nettoyage du filtre du condenseur

Nettoyez le filtre après chaque cycle de séchage. 1. Ouvrez la porte.

Retirez le filtre à peluches du conduit avant

Retirez le filtre du condenseur du conduit d'air (Fig. 10-7).

Séparez le filtre en éponge du filtre du condenseur et nettoyez-le de tout résidu (Fig. 10-8).

Replacez l’éponge sur le filtre du condenseur et remettez-le dans le conduit.

Lorsque vous nettoyez les filtres, les peluches doivent être jetées à la poubelle et ne doivent pas être rejetées à l’égout pour éviter de disperser des microplastiques dans le système des eaux usées. Pour un séchage optimal, nettoyez régulièrement le filtre. Un filtre obstrué peut entraîner des cycles de séchage plus longs, ce qui peut augmenter la consommation d'énergie.

10.3 Vider le bac d’eau Pendant le fonctionnement, la vapeur est condensée en eau et recueillie dans le réservoir d’eau. Videz le réservoir d’eau après chaque cycle de séchage. 1. Retirez le bac d’eau de son logement (Fig. 10-9).

Videz le bac d’eau (Fig. 10-10).

Replacez le réservoir d’eau dans le sèche-linge (Fig. 10-11).

Solution

Le réservoir d’eau est plein, veuillez le vider.

F2 : Dysfonctionnement de la pompe de vidange ou de l'interrupteur de niveau d'eau.

Contacter le service client.

F32 : Le capteur de température situé à la sortie du condenseur est cassé.

Contacter le service client.

F33 : Le capteur de température situé à la sortie du compresseur est cassé.

Contacter le service client.

Contacter le service client.

FC2 : La carte d'alimentation et la carte de l’afficheur communiquent mal.

Contacter le service client.

FC0 : Dysfonctionnement de la ligne principale.

Contacter le service client.

FC1 : Dysfonctionnement de la communication avec le moteur.

Contacter le service client.

F7 : Dysfonctionnement du moteur (surcharge ou surchauffe de la carte de commande du moteur)

Contacter le service client.

FC6 : Dysfonctionnement de la communication avec le ventilateur à fréquence variable.

Contacter le service client.

FE : Dysfonctionnement du ventilateur à fréquence variable.

Contacter le service client.

FH : Échec de la configuration IOT.

Contacter le service client.

FCD : Dysfonctionnement de la communication avec la carte d’entraînement du compresseur.

Contacter le service client.

FF : Dysfonctionnement du compresseur.

Contacter le service client.

Si les codes d'erreur réapparaissent après avoir pris des mesures, éteignez l'appareil, coupez l'alimentation électrique et contactez le service client. 22

Mauvais branchement

• à l'alimentation électrique. Panne de courant. •

Aucun programme de séchage

n'est défini. • L'appareil n'a pas été allumé. • La porte n'est pas correctement fermée. •

Définir un programme

de séchage. Allumer l'appareil. Fermer correctement la porte.

Le sèche-linge • ne fonctionne pas et l'afficheur indique FIN.

Le linge a atteint le niveau

de séchage défini par le programme.

Vérifier si le réglage du programme est approprié ou non.

Le temps de • séchage est trop long et les • résultats ne sont • pas satisfaisants •

Le réglage du programme

n'est pas correct. Le filtre est obstrué. L'évaporateur est bloqué. Le sèche-linge est surchargé.

S’assurer que le programme

est correctement réglé. Nettoyer la grille du filtre. Nettoyer l'évaporateur. Réduire la quantité de linge.

Le temps

restant sur l'afficheur s'arrête ou saute.

Le linge est trop mouillé.

Le conduit d'aération est bloqué.

Le temps restant sera ajusté

en permanence en fonction des facteurs suivants : • Tissu du linge. • Poids de la charge. • Degré d'humidité du linge. • Température ambiante.

L'ajustement automatique est une opération normale.

Avis : toutes les images relatives à l'installation se trouvent au début de ce manuel. 12.1 Préparation

Retirez d'abord tous les emballages, y compris la base en polystyrène. Il se peut que des gouttes d’eau soient présentes lorsque vous enlevez les emballages. Ce phénomène est tout à fait normal et résulte des tests à l’eau effectués en usine.

Gaz à effet de serre fluorés

(220-230) V~50 Hz/2,7 A/ 630 W 5 °C~35 °C R290 0,15 kg

Dimensions du produit

A Hauteur totale du produit mm

B Largeur totale du produit mm

C Profondeur totale du produit (taille de la carte de commande principale) mm

D Profondeur totale du produit mm

E Profondeur de la porte ouverte mm

F Distance minimale entre la porte et le mur adjacent mm

Remarque : La hauteur exacte de votre sèche-linge dépend de la longueur d’extension des pieds par rapport à la base de la machine. L’espace d’installation de votre sèche-linge doit être au moins 40 mm plus large et 20 mm plus profond que ses dimensions.

14.1 Informations générales Cet appareil est équipé de la technologie Wi-Fi pour être contrôlé à distance via l'application hOn. AVERTISSEMENT ! Respectez les mesures de sécurité indiquées dans ce manuel, même lorsque vous utilisez l'appareil via l'application. Le respect de ces instructions est essentiel pour une utilisation sûre.

14.2 Exigences 1. Réseau Wi-Fi : Un routeur compatible avec la norme 802.11b/g/n et la bande de 2,4 GHz est nécessaire. Les réseaux fonctionnant à 5 GHz et les réseaux publics ne sont pas pris en charge. Le nom du réseau (SSID) doit comporter entre 1 et 31 caractères, et le mot de passe entre 8 et 64 caractères. Les options de cryptage incluent open, WPA-PSK et WPA2-PSK. 2. Appareils compatibles : L'application est disponible pour les appareils Android, iOS et Huawei, à la fois sur les tablettes et les smartphones. 3. Positionnement : Installez l'appareil dans un endroit où le signal Wi-Fi est puissant. Caractéristiques techniques du Wi-Fi :  Fréquence : 2400 MHz - 2483,5 MHz  Puissance maximale : 20 dBm  Norme : IEEE802.11b/g/n et BLE V4.2

14.3 Téléchargement et installation de l'application hOn Il y a deux façons d'obtenir l'application hOn :
