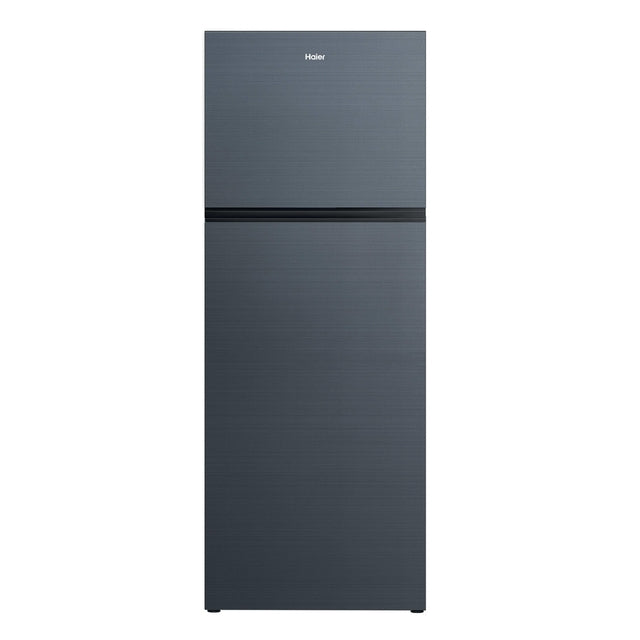

Mode d'emploi Haier Réfrigérateur Double Door 70 Série 5 HPR5718DNMB

Sommaire

161 Informations sur la sécurité  Avant la première utilisation

167 Description du produit

 Régler la température du réfrigérateur

Régler la température du congélateur

Régler la température de My Zone

174 Conseils d’économie d’énergie

175 Entretien et nettoyage

Merci d’avoir acheté un produit Haier. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à assurer l’installation, l’utilisation et l’entretien sûrs et appropriés de celuici. Conservez ce manuel dans un endroit facilement accessible afin que vous puissiez toujours vous y référer pour une utilisation sûre et appropriée de l’appareil. Si vous vendez l’appareil, si vous le donnez ou si vous le laissez lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l’appareil et les consignes de sécurité.

Accessoires

Vérifiez les accessoires et la littérature conformément à cette liste :

Cache gauche de la charnière supérieure

Informations sur la sécurité

Informations sur la sécurité

AVERTISSEMENT : informations importantes sur la sécurité INFORMATION : informations générales et conseils

Mise au rebut

Contribuez à protéger l’environnement et la santé humaine. Jetez l’emballage dans les bacs correspondants pour le recycler. Participez au recyclage des déchets d’appareils électriques et électroniques. Ne jetez pas les appareils marqués de ce symbole avec les déchets ménagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

Risque de blessure ou de suffocation ! Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n’est pas endommagé avant d’être correctement éliminé. Débranchez l’appareil du secteur. Coupez le câble d’alimentation et jetezle. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte, afin d’éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

Informations sur la sécurité

Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants :

Avant la première utilisation

Assurez-vous qu’il n’a pas été endommagé pendant le transport. Retirez tous les emballages et conservez-les hors de portée des enfants. Attendez au moins deux heures avant d’installer l’appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement. Manipulez toujours l’appareil avec au moins deux personnes parce qu’il est lourd.

Retirez tous les emballages, gardez-les hors de la portée des enfants, puis jetez-les d’une manière respectueuse de l’environnement. Nettoyez l’intérieur et l’extérieur de l’appareil avec de l’eau et un détergent doux avant d’y mettre des aliments. Une fois l’appareil à plat et nettoyé, attendez au moins 2 à 5 heures avant de le brancher à l’alimentation électrique. Voir la section INSTALLATION. Pré-réfrigérez les compartiments à des réglages élevés avant de les remplir d’aliments. La fonction Power-Freeze permet de refroidir rapidement les compartiments. La température du réfrigérateur et celle du congélateur sont réglées automatiquement sur 5 °C et -18 °C respectivement. Ce sont les paramètres recommandés. Si vous le souhaitez, vous pouvez modifier ces températures manuellement. Voir RÉGLAGE DE LA TEMPÉRATURE.

Installation

L’appareil doit être placé dans un endroit bien ventilé. Garantissez un espace d’au moins 10 cm au-dessus et autour de l’appareil. Ne placez jamais l’appareil dans un endroit humide ou un endroit où il pourrait être éclaboussé d’eau. Nettoyez et séchez les éclaboussures d’eau et les taches avec un chiffon doux et propre. N’installez pas l’appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages). Installez et mettez à niveau l’appareil dans une zone adaptée à sa taille et à son utilisation. Maintenez les ouvertures de ventilation situées dans l’appareil ou dans la structure encastrée libres de toute obstruction. Assurez-vous que les informations électriques figurant sur la plaque signalétique sont conformes à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. L’appareil est alimenté par une alimentation de 220-240 VCA/50 Hz. Les variations anormales de tension peuvent provoquer l’arrêt de l’appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté. N’utilisez pas d’adaptateurs multiprises ni de rallonges. Ne placez pas de systèmes multiprises portatifs ou d’alimentations portatives à l’arrière de l’appareil. Assurez-vous que le câble d’alimentation n’est pas coincé par le réfrigérateur. Ne marchez pas sur le câble d’alimentation. 162

Informations sur la sécurité

Utilisez une prise de terre séparée pour l’alimentation électrique qui soit facile d’accès. L’appareil doit être mis à la terre. Uniquement pour le Royaume-Uni : le câble d’alimentation de l’appareil est équipé d’une fiche 3 pôles (de mise à la terre) qui s’adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l’appareil installé, la fiche doit être accessible. N’endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou si on leur a appris à utiliser l’appareil en toute sécurité et s’ils comprennent les risques courus. Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider les appareils de réfrigération, mais ne sont pas autorisés à les nettoyer ni à les installer. Gardez les enfants âgés de moins de 3 ans à l’écart de l’appareil à moins qu’ils ne soient constamment surveillés. Les enfants ne doivent pas jouer avec l’appareil. Si du gaz réfrigérant ou tout autre gaz inflammable fuit à proximité de l’appareil, fermez la vanne du gaz qui fuit, ouvrez les portes et les fenêtres et ne débranchez pas le câble d’alimentation du réfrigérateur ou de tout autre appareil. Notez que l’appareil est conçu pour fonctionner dans une plage de température ambiante spécifique comprise entre 10 °C et 43 °C. L’appareil peut ne pas fonctionner correctement s’il est laissé pendant une longue période à une température inférieure ou supérieure à la plage indiquée. Ne placez pas d’objets instables (objets lourds, récipients remplis d’eau) sur le dessus du réfrigérateur, pour éviter les blessures corporelles causées par une chute ou une électrocution causée par le contact avec de l’eau. Ne tirez pas sur les balconnets. La porte peut être tirée en biais, le portebouteilles peut être retiré ou l’appareil risque de basculer. Ouvrez et fermez les portes uniquement avec les poignées. L’écart entre les portes et entre les portes et le compartiment est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes du réfrigérateur uniquement lorsqu’il n’y a pas d’enfants dans le rayon de mouvement de la porte. 163

Informations sur la sécurité

Ne conservez pas et n’utilisez pas de matières corrosives, explosives ou inflammables dans l’appareil ou à proximité. Ne conservez pas de médicaments, de bactéries ou d’agents chimiques dans l’appareil. Cet appareil est un appareil électroménager. Il n’est pas recommandé pour stocker des produits qui nécessitent des températures strictes. Ne conservez jamais des liquides dans des bouteilles ou des canettes (en dehors des spiritueux avec un degré d’alcool très élevé), en particulier les boissons gazeuses, dans le congélateur car ceux-ci pourraient exploser durant la congélation. Vérifiez l’état des aliments si l’intérieur du congélateur s’est réchauffé. Ne réglez pas une température inutilement basse dans le compartiment du réfrigérateur. Des températures négatives peuvent se produire à des réglages élevés. Attention : les bouteilles peuvent éclater Ne touchez pas les produits surgelés avec les mains mouillées (portez des gants). Ne mangez surtout pas les glaces à l’eau juste après les avoir sorties du compartiment congélateur. Vous risquez de vous blesser ou de vous brûler à cause du froid. Premiers secours : mettez immédiatement sous l’eau froide. Ne retirez pas ! Ne touchez pas la surface intérieure du compartiment congélateur lorsqu’il est en fonctionnement, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface. Débranchez l’appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 7 minutes avant de redémarrer l’appareil, car des démarrages trop fréquents risqueraient d’endommager le compresseur. N’utilisez pas des appareils électriques à l’intérieur des compartiments de conservation des aliments de l’appareil, sauf s’ils correspondent aux modèles recommandés par le fabricant. Entretien/nettoyage Veillez à superviser les enfants s’ils effectuent le nettoyage et l’entretien. Débranchez l’appareil du secteur avant d’effectuer tout entretien courant. Attendez au moins 5 minutes avant de redémarrer l’appareil, car

Informations sur la sécurité

Tenez la fiche, pas le câble, lorsque vous débranchez l’appareil. Ne nettoyez pas l’appareil à l’aide de brosses dures, de brosses métalliques, de détergents en poudre, d’essence, d’acétate d’amyle, d’acétone et de solutions organiques similaires, d’acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur afin d’éviter de l’endommager. Ne raclez pas le givre et la glace avec des objets tranchants. N’utilisez pas de pulvérisateurs ni de réchauffeurs électriques comme des nettoyeurs à vapeur, des sèche-cheveux ou d’autres sources de chaleur pour éviter d’endommager les pièces en plastique. N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant. Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service clientèle ou un électricien qualifié pour éviter tout risque d’accident. N’essayez pas de réparer, de démonter ou de modifier l’appareil vous-même. Pour toute réparation, veuillez contacter notre service clientèle. Éliminez la poussière à l’arrière de l’appareil au moins une fois par an pour éviter tout risque d’incendie, ainsi que l’augmentation de la consommation d’énergie. Ne pulvérisez pas et ne rincez pas l’appareil pendant le nettoyage. N’utilisez pas de jet d’eau ou de vapeur pour nettoyer l’appareil. Ne nettoyez pas les clayettes froides en verre à l’eau chaude. Un changement soudain de température peut casser le verre.

Informations sur les gaz réfrigérants

AVERTISSEMENT ! L’appareil contient de l’ISOBUTANE, un réfrigérant inflammable (R600a). Assurezvous que le circuit du réfrigérant n’est pas endommagé pendant le transport ou l’installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s’enflammer. Si un dommage s’est produit, gardez les sources de feu ouvert à l’écart, aérez complètement la pièce, ne branchez pas ou ne débranchez pas les cordons d’alimentation de l’appareil ou de tout autre appareil. Informez le service clientèle. En cas de contact du réfrigérant avec les yeux, rincez-les immédiatement à l’eau courante et appelez immédiatement un oculiste.

Utilisation prévue

Cet appareil est destiné à réfrigérer et à congeler les aliments. Il a été conçu exclusivement pour une utilisation dans les habitations et des applications similaires telles que les espaces de cuisine dans les magasins, bureaux et autres environnements de travail ; les habitations rurales et par les clients dans les hôtels, motels et autres environnements de type résidentiel, ainsi que dans les chambres d’hôtes ou B&B et activités de restauration. Il n’est pas destiné à un usage commercial ou industriel. Les changements ou modifications apportés à l’appareil ne sont pas autorisés. Une utilisation non prévue peut entraîner des risques et la perte de garantie.

Normes et directives

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes, qui prévoient le marquage CE.

REMARQUE : En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre modèle. 1. 2. 3. 4. 5. 6. 7. 8.

Compartiment réfrigérateur

Icône d'affichage de la température (indique le niveau de réfrigération) Icône de la fonction ECO. Icône de la fonction Quick Cooling. Icône de la fonction Verrouillage.

BOUTONS K1. Bouton de réglage de la température de réfrigération : une pression brève permet de régler la température de réfrigération. K2. Bouton d'activation/désactivation de la fonction ECO : appuyez longuement sur 3S pour activer/désactiver la fonction ECO. K3. Bouton d'activation et de désactivation de la fonction Quick Cooling : appuyez brièvement dessus pour activer ou désactiver la fonction Quick Cooling ; K4. Bouton Verrouillage/Déverrouillage : Appuyez sur 3S pour verrouiller/déverrouiller le panneau d'affichage. Tous les boutons ci-dessus peuvent être appuyés d'une seule touche (pression courte) ou maintenus enfoncés pendant 3 secondes. Un bip est émis après chaque opération sur une touche active (tonalité de réglage, tonalité de confirmation, tonalité nulle). Remarques : Après la fermeture de la porte du réfrigérateur pendant 60 secondes, le témoin lumineux s'éteint, le panneau d'affichage est verrouillé.

Information !

Lorsque l’appareil est allumé après avoir été débranché de l’alimentation secteur, il peut falloir jusqu’à 12 heures pour que les températures correctes soient atteintes. Videz l’appareil avant de l’éteindre. Pour éteindre l’appareil, tirez le cordon d’alimentation pour le sortir de la prise d’alimentation.

Assurez-vous que toutes les extrémités d’une clayette sont au même niveau.

Balconnets de porte amovibles/Porte-bouteilles

Les balconnets de porte peuvent être retirés pour le nettoyage : 1.

Placez les mains de chaque côté du balconnet, soulevez-le 1 et tirez-le 2. 2.

Pour insérer le balconnet de porte, vous devez suivre les étapes ci-dessus dans l’ordre inverse. 3.

1. Pour retirer le tiroir, sortez-le au maximum 1, soulevez-le et retirez-le 2. Pour introduire le tiroir, vous devez effectuer les étapes ci-dessus dans l’ordre inverse.

La lumière LED à l’intérieur s’allume lorsque la porte est ouverte. Le fonctionnement des lampes n’est affecté par aucun des autres réglages de l’appareil.

Conseils d’économie d’énergie

Conseils d’économie d’énergie

N’éteignez l’appareil que si cela est strictement nécessaire.

1. Retirez tous les aliments et débranchez l’appareil. 2. Fixez les clayettes et les autres parties mobiles dans le réfrigérateur et dans le congélateur avec du ruban adhésif. 3. N’inclinez pas le réfrigérateur à plus de 45° pour éviter d’endommager le système de réfrigération.

AVERTISSEMENT ! ► Ne soulevez pas l’appareil par ses poignées. ► Ne placez jamais l’appareil à l’horizontale sur le sol. 176

L’appareil est lourd. Manipulez-le toujours avec au moins deux personnes. Conservez tous les emballages hors de la portée des enfants, puis jetez-les d’une manière respectueuse de l’environnement. Sortez l'appareil de son emballage en respectant l'environnement. Retirez tous les matériaux d’emballage.

Conditions environnementales

La température ambiante doit toujours être comprise entre 10 °C et 43 °C, car elle peut influencer la température à l’intérieur de l’appareil et sa consommation d’énergie. N’installez pas l’appareil à proximité d’autres appareils générant de la chaleur (fours, réfrigérateurs) sans isolation.

Espace requis lorsque la porte est ouverte (sans panneau de porte)

Dimension (mm) 10 (Min) / 30 (Recommandé) 135 520 1220 620 21 1350

Dimension de la production

Taille du réfrigérateur (L*P*H) : 700 x 695 x 1850 (mm) Temps d’attente

Avant chaque branchement, vérifiez si : ► L’alimentation, la prise et le fusible correspondent à la plaque signalétique. ► La prise de courant est mise à la terre et sans multiprise ni rallonge. ► la fiche d’alimentation et la prise sont adaptées l’une à l’autre. Branchez la fiche sur une prise domestique correctement installée.

AVERTISSEMENT ! Pour éviter tout risque, un câble d’alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie). 178

Quantité d’aliments stockés

Installation de l’appareil

Première mise sous tension

Après la première mise sous tension du réfrigérateur, le compartiment réfrigérateur est automatiquement réglé sur 3 °C ; lorsque la porte est ouverte, l'icône d'affichage de la température et l'icône de la fonction « déverrouillage » s'allument. Remarque : Les fonctions 3-7 suivantes sont toutes utilisées en mode déverrouillé. Si vous vous trouvez dans un état verrouillé lorsque vous ajustez les fonctions suivantes, veuillez d'abord quitter l'état verrouillé.

RÉGLAGE DE LA FONCTION DE VERROUILLAGE / DÉVERROUILLAGE : Ce panneau de contrôle peut automatiquement entrer dans la fonction de verrouillage : Une fois la porte du réfrigérateur fermée, le panneau d'affichage est verrouillé. Le panneau d'affichage se verrouille si aucune opération n'est effectuée dans les 30 secondes. En mode verrouillé, appuyez sur le bouton « 3s Unlock » pendant 3 secondes, et l'icône de la fonction de verrouillage D s'éteindra pour déverrouiller. En mode déverrouillé, appuyez sur le bouton « 3S Unlock » pendant 3 secondes, l'avertisseur sonore retentira, l'icône de la fonction de verrouillage D s'allumera et la fonction de verrouillage sera activée. En mode verrouillé, le panneau d'affichage ne peut pas ajuster la température de réfrigération, la fonction Quick Cooling, la fonction ECO, etc.

Réglage de la température du réfrigérateur

Réglage de la température du compartiment réfrigérateur Lorsque le panneau d'affichage est allumé et déverrouillé, appuyez sur la touche « Temp.Set°C » pour entrer dans l'état de réglage de la température de réfrigération. La température de réfrigération devient la valeur actuelle du réglage et commence à clignoter. Ensuite, chaque fois que vous appuyez sur le bouton « Temp.Set°C », le niveau de température de réglage du réfrigérateur augmente d'un cran jusqu'à ce que la valeur maximale soit atteinte. Appuyez à nouveau sur ce bouton pour passer à la valeur minimale, et ainsi de suite. Après avoir interrompu l'actionnement de la touche pendant 5 secondes, la valeur du rapport de réglage actuel cesse de clignoter, elle est confirmée et affichée jusqu'à ce que l'écran s'éteigne ; si d'autres touches que la touche « Temp.Set°C » sont actionnées dans les 5 secondes, le clignotement s'arrête et l'état d'affichage correspondant à l'actionnement de cette touche est activé. Le niveau de réglage actuel esta alors défini comme le niveau actuel et s'affiche jusqu'à ce que l'écran s' èteigne.L'ordre de réglage est le suivant:1-2-3-5-8-1°C Régler la température du réfrigérateur

Réglage de la température du compartiment congélateur Régler la température du congélateur

- Congeler rapidement des aliments. - Fabrication rapide de glaçons.

- Lorsqu'il n'est pas nécessaire de congeler

Régler la température de My Zone

Réglage de la température du compartiment Magic Zone Icône

Conservation des aliments

- Stocker la viande, le poisson et les fruits de mer

pour une utilisation quotidienne...

- Refroidir rapidement des boissons - Conserver les aliments tels que le beurre, le lait.

Enveloppez le poisson et la viande fumée dans un matériau résistant à l’humidité et à la vapeur pour éviter le transfert des odeurs. Faites refroidir les aliments chauds, enveloppez-les dans un film plastique ou placez-les dans des récipients étanches. Essuyez l’eau sur la surface des bouteilles avant de les mettre à l'intérieur. Veillez à ne jamais placer de bouteilles contenant de la bière ou du coca-cola, etc. dans le compartiment du congélateur. Ne mettez pas les légumes susceptibles de congeler à l’arrière des clayettes. Si vous prévoyez de conserver du poisson frais et de la viande pendant longtemps, enveloppez-les dans du papier à congélation et placez-les dans le compartiment du congélateur.

Lorsque vous réglez sur cette position

, de la vapeur d'eau peut être générée à l'intérieur du compartiment MAGIC ZONE, ce phénomène est normal. ■ Pour une bonne conservation des aliments, veuillez ajuster l'icône comme suggéré ci-dessus. Fonction Super-Cool

QUICK COOLING: « Super Cool »

La fonction de refroidissement rapide est conçue pour permettre aux aliments d'atteindre rapidement la température de consigne lorsqu'une grande quantité d'aliments est placée dans le compartiment réfrigérateur, ce qui contribue à une meilleure conservation des aliments. Si vous placez une grande quantité d'aliments dans le compartiment réfrigérateur en une seule fois, veuillez utiliser cette fonction. Lorsque l'appareil est déverrouillé, appuyez sur le bouton « Super Cool » : l'icône C de la fonction de refroidissement rapide disparaît, un signal sonore retentit et la fonction de refroidissement rapide est activée. Lorsque l'appareil est déverrouillé, appuyez de nouveau sur le bouton « Super Cool » : l'icône C de la fonction de refroidissement rapide disparaît, un signal sonore retentit et la fonction de refroidissement rapide est désactivée. Une fois le refroidissement rapide activé, il se désactive automatiquement.

Remarque : En état Quick Cooling, le bouton « Temp.Set°C » ne peut pas être utilisé pour régler le niveau de température ; en état Quick Cooling, entrer dans la fonction ECO fera quitter la fonction Quick Cooling.

Fonction d'économie d'énergie : « eco »

La fonction ECO est conçue pour les situations où le réfrigérateur est peu rempli ou lorsque la porte est rarement ouverte, par exemple pendant les vacances. Son activation permet de réaliser des économies d'énergie.Réfrigérateur déverrouillé, maintenez enfoncé le bouton « 3S ». L'icône ECO (B) s'affiche, un signal sonore retentit et la fonction ECO est activée. Réfrigérateur déverrouillé, maintenez enfoncé le bouton « 3S ECO ». L'icône ECO (B) disparaît, un signal sonore retentit et la fonction ECO est désactivée. Remarque : En mode ECO, entrer dans la fonction Quick Cooling entraînera la sortie du mode ECO.

Fonction de mémoire en cas de coupure de courant

Lorsque la porte du réfrigérateur reste ouverte pendant 3 minutes sans se refermer, le signal sonore émet une tonalité d'alarme de porte ouverte. Lorsque le réfrigérateur est mis hors tension, l'état de fonctionnement au moment de la coupure de courant est mémorisé. Une fois le courant rétabli, le réfrigérateur continue de fonctionner selon les paramètres et l'état de fonctionnement définis avant la coupure de courant. Remarque : Les surfaces du congélateur collent de petites particules de glace lorsque la porte est ouverte à de nombreuses reprises, lorsque l'on fabrique beaucoup de glaçons ou que l'on utilise de l'eau chaude pour faire des glaçons. C'est normal et ce n'est pas un problème. Il suffit de le nettoyer soigneusement.

Surfaces du compartiment congélateur

Méthode de refroidissement

Ce réfrigérateur utilise une méthode de refroidissement indirecte. L’air froid provenant du congélateur sera transporté par le ventilateur et refroidira toute la chambre intérieure du réfrigérateur. 3. Le réfrigérateur présente du givre sur l'évaporateur ou du givre sur le compartiment congélateur, mais il diminue lorsqu'il est dégivré automatiquement de façon périodique. 1. 2.

Fonction déodorisante

Le réfrigérateur est doté d'une fonction de désodorisation. Cependant, pour les aliments conservés au réfrigérateur qui ont une odeur particulière, tels que le fromage, etc.,, la fonction de désodorisation peut être perdue. 172

Pour déplacer une clayette, retirez-la d’abord en levant

son bord arrière 1 et en la tirant 2. 3. Pour la remettre en place, placez-la sur les ergots des deux côtés et poussez-la dans la position la plus reculée jusqu’à ce que l’arrière de la clayette soit fixé.

Réversibilité de la porte

Préparez les outils nécessaires tels 2. Retirez le couvercle décoratif qu'une clé à cliquet, un tournevis  et le couvercle de la charnière ou une perceuse/visseuse  sur le comptoir du

Débranchez l'alimentation et videz

réfrigérateur ; retirez les petits le réfrigérateur. bouchons  sur le côté gauche de la porte du réfrigérateur et de la porte du congélateur ; retirez le couvercle décoratif  sur la poutre centrale.

3. Utilisez une clé à cliquet ou un 4. Retirez la porte du tournevis pour retirer les vis de congélateur . fixation de la charnière supérieure  et retirez la charnière supérieure . 179

5. Utilisez la même méthode pour 6. Tournez la charnière centrale retirer la charnière centrale  et retirée  180  et installez-la sur le côté gauche de la boîte. la porte du réfrigérateur .

7. Pour éviter les rayures, il est

Retirez la charnière inférieure

recommandé d'enlever la butée de droite  et le pied gauche  porte  sur le côté droit du bas au fond de la boîte, conservez la de la porte du congélateur et de la charnière inférieure droite pour porte du réfrigérateur et de la l'utiliser, et installez le pied conserver avec les charnières gauche sur le côté droit. supérieures et inférieures sur le côté droit pour une utilisation ultérieure.

Installez la porte réfrigérée

gauche  dans le sac  sur l'armoire le long de l'axe d'accessoires sur le côté gauche de la charnière centrale, de la porte du congélateur et de la installez la charnière inférieure porte du réfrigérateur en suivant gauche  dans le sac l'ordre indiqué sur la figure. En d'accessoires sur le côté même temps, retirez le support de gauche de l'armoire, et ajustez la garniture inférieure  de la le côté de la porte pour qu'elle porte du réfrigérateur et installez- soit au même niveau que le côté le à la position indiquée sur le côté de l'armoire. droit de la porte.

Installez le couvercle

congélateur  sur la charnière décoratif du comptoir , le centrale gauche et ajustez le côté couvercle décoratif de la poutre de la porte et le côté du meuble centrale , le bouchon du trou pour qu'ils soient alignés. Installez d'axe de la porte du congélateur la charnière supérieure gauche  , et le bouchon du trou d'axe et le couvercle de la charnière de la porte du réfrigérateur supérieure gauche  dans le sac symétriquement à leur position d'accessoires sur le côté gauche d'origine. du comptoir à l'aide de vis. 181

Capacité de congélation

Volume total (L) Volume du réfrigérateur (L) Volume du congélateur (L)

4,5 kg/24 h 4,5 kg/24 h 4,5 kg/24 h Volume total (L) 464 464 464 Volume du réfrigérateur (L) 366 366 366 Volume du congélateur (L) 98 98 98

Température des autres

compartiments > 14 °C Classe d’émission de bruit et émissions acoustiques dans l’air (db(A) re 1 pW) Temps de montée en température (h) Type d’appareil

HPR5718DNMB HPR5718DNMX HPR5718DNPC

Données techniques supplémentaires

Tension / Fréquence Courant d’entrée (A) Fusible principal (A)

Réfrigérant

220-240 V ~/50 Hz 1,0 16 R600a 700/695/1850

HPR5718ENMB HPR5718ENMX HPR5718ENPW
