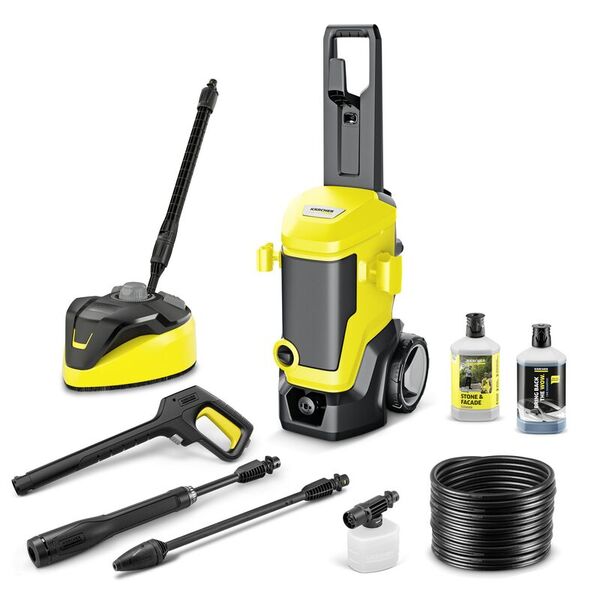

Mode d'emploi nettoyeur haute pression Kärcher K 7 WCM FJ Home BB

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Description de l'appareil Pour les figures, voir la page des graphiques Illustration A 1

Réglage en hauteur du bras de rotor

Raccordement à baïonnette avec écrou-raccord

Accessoires et pièces de rechange

Pédale Nettoyage de surface

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Pédale Nettoyage de bordures et de coins

Etendue de livraison Lors du déballage, vérifiez que le contenu de la livraison est complet. L’étendue de livraison de votre variante d’équipement est illustrée sur l'emballage. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

10 Buse haute pression avant

Montage du tuyau de rallonge Remarque

● N'utilisez pas l'appareil si des personnes se trouvent à proximité de la tête de nettoyage.

Veiller lors du montage à un raccordement solide des pièces de l’appareil. Illustration B 1. Brancher la baïonnette dans le logement. 2. Tourner la rallonge jusqu'à ce qu'elle s'enclenche. 3. Serrer l'écrou-raccord. Répéter, le cas échéant, la procédure pour d’autres tuyaux de rallonge.

● Après le nettoyage et avant de réaliser des travaux sur le T-Racer, couper le nettoyeur haut pression et débrancher le T-Racer du pistolet haute pression.

● Ne déclencher le jet haute pression sur le pistolet haute pression que lorsque le T-Racer se trouve sur la surface de nettoyage.

Risque de blessures ! Ne pas mettre la main sous le bord du T-Racer pendant le fonctionnement Type de nettoyage : Nettoyage de surface

Type de nettoyage : Nettoyage de bordures et de coins HARD

Pour les surfaces robustes, p.ex. les carreaux, le béton, la pierre

Pour les surfaces délicates, p.ex. le bois

Le T-Racer n’est pas adapté au lessivage, ni au récurage. ● Testez l’appareil avant son utilisation sur des surfaces fragiles, par ex. le bois, à un endroit peu visible. ● Ne demeurez pas sur un endroit, mais restez en mouvement.

tuyau de rallonge. Illustration B a Presser le tuyau de rallonge sur le raccord à baïonnette du pistolet haute pression. b Tourner le tuyau de rallonge de 90° jusqu’à ce qu’il s’enclenche. c Répéter, le cas échéant, la procédure pour d’autres raccords.

Nettoyer la buse haute pression

fonction de la surface de nettoyage. 3. Déverrouiller le levier de la poignée pistolet. 4. Tirer le levier de la poignée pistolet. L'appareil démarre.

les deux directions. Si besoin, remplacer les buses haute pression endommagées. 3. Monter la buse haute pression.

Dépannage en cas de défaut

Nettoyer la surface murale 1. Fixer le T-Racer au pistolet haute pression. a Presser le raccord à baïonnette du T-Racer dans le raccord du pistolet haute pression, puis le tourner à 90° jusqu’à ce qu’il s’enclenche. b Serrer l'écrou-raccord le cas échéant. 2. Nettoyer la surface murale. Réglage en hauteur du bras de rotor Le réglage en hauteur du bras de rotor permet de modifier la distance entre les buses haute pression et la surface à nettoyer. Régler le réglage en hauteur du bras de rotor en fonction de la tâche de nettoyage. Illustration D Pour un nettoyage puissant d’impuretés tenaces sur des surfaces robustes, p.ex. les carreaux, le béton, la pierre :

position « HARD ». Pour le nettoyage des surfaces délicates : position « SOFT ». Pédale Nettoyage de surface Pour le nettoyage de grandes surfaces: 1. Actionner la pédale Nettoyage de surface. Un jet d’eau sort des deux buses haute pression dans le bras de rotor. Pédale Nettoyage de bordures et de coins

Guidez le T-Racer le long des zones à coins pour obtenir un résultat de nettoyage optimal. Pour nettoyer les coins et bordures :

coins. Un jet d’eau sort de la buse haute pression avant.

Après l’utilisation Après l’utilisation, rincer l’appareil avec un jet d’eau doux.  Retirer le T-Racer et les éventuels tuyaux de rallonge du pistolet haute pression.  Rincer le T-Racer à l’aide du pistolet haute pression (sans accessoire) ou l’essuyer avec un chiffon humide.

Stockage Conserver l'appareil dans un endroit protégé du gel.

Entretien et maintenance Montage/démontage des buses La procédure décrite vaut pour toutes les buses présentes sur l’appareil. Illustration E 1. Retirer les pinces. 2. Sortir la buse haute pression. 3. Insérer la buse haute pression. 4. Monter les pinces.

Le nettoyeur haute pression n’établit pas de pression ou par impulsions Buses haute pression colmatées ou endommagées. 1. Démonter les buses haute pression.

haute pression et les remplacer si nécessaire. 4. Rincer le T-Racer sans buses à l'eau claire. 5. Insérer les buses haute pression. Le nettoyeur haute pression ne produit aucune pression ou fonctionne par à-coups Mauvais chois de buse haute pression. En association avec le nettoyeur haute pression fourni, utiliser la même couleur de buse que celle qui était montée.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

9 10 10 10 10 10 10 10 10 10 11 11 11 11 11 11
