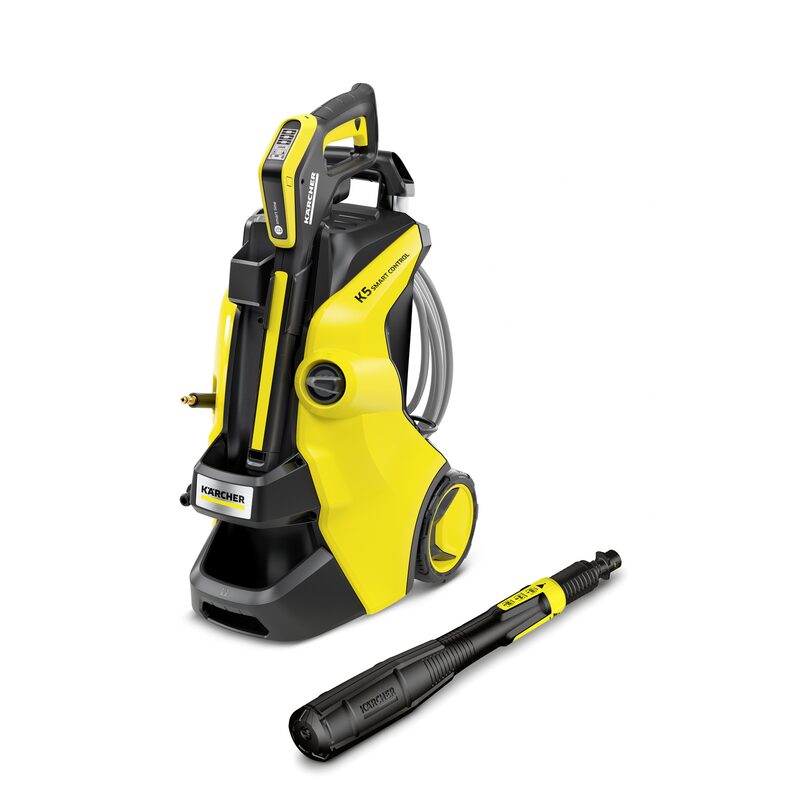

Mode d'emploi nettoyeur haute pression Kärcher K 5 Smart Control Flex

Applied conformity evaluation method 2000/14/EG: Annex V Sound power level dB(A) Measured: 90 Guaranteed: 93 Name and address Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Contenu KÄRCHER Home & Garden App ........................ Remarques générales ......................................... Dispositifs de sécurité ......................................... Symboles sur l’appareil ....................................... Protection de l'environnement ............................. Utilisation conforme............................................. Accessoires et pièces de rechange..................... Etendue de livraison ............................................ Description de l'appareil ...................................... Montage .............................................................. Première mise en service .................................... Mise en service ................................................... Fonctionnement................................................... Transport ............................................................. Stockage ............................................................. Entretien et maintenance .................................... Dépannage en cas de défaut .............................. Garantie............................................................... Caractéristiques techniques ................................ Déclaration de conformité UE .............................

21 21 21 21 22 22 22 22 22 23 23 23 24 25 25 26 26 27 27 28

Marque déposée ● La marque verbale et les logos®Bluetooth sont des marques déposées de Bluetooth SIG, Inc. Toute utilisation de ces marques par Alfred Kärcher SE & Co. KG a lieu sous licence. ● Google Play™ et Android™ sont des marques ou des marques déposées de Google Inc. ● Apple® et App store® sont des marques ou des marques déposées de Apple Inc.

Remarques générales Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

*Bouteille de détergent Plug ‘n’ Clean

10 Rangement / position de stationnement du pistolet

haute pression 11 Lance multi-jets 3 en 1 avec 3 types de jets (voir

également le chapitre Système Smart Control) 12 Pistolet haute pression Smart Control 13 Écran LCD (voir également le chapitre Écran LCD) 14 Verrouillage du compartiment pour batteries 15 Logement de batteries 16 Touches « +/- » pour la régulation de la pression 17 Verrouillage du pistolet haute pression 18 Touche de séparation du flexible haute pression et

du pistolet haute pression 19 Levier du pistolet haute pression 20 Poignée de transport, extensible 21 Poignée de transport 22 Porte-flexible 23 Enrouleur de flexible haute pression 24 Manivelle pour enrouleur de flexible

Utilisation conforme Utilisez le nettoyeur haute pression uniquement pour un usage ménager privé. Le nettoyeur haute pression est prévu pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, appareils de jardin, etc. avec le jet d'eau haute pression.

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Etendue de livraison L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Description de l'appareil Le présent manuel d'utilisation décrit l'équipement complet. L’étendue de livraison varie selon les modèles (voir l'emballage). Pour les figures, voir la page des graphiques Illustration A Illustration B 1 Pied avec poignée de transport

25 Plaque signalétique 26 Compartiment accessoires 27 Crochet pour fixation du filet 28 Filet pour le compartiment accessoires 29 Câble d'alimentation électrique avec fiche secteur 30 Vis et chevilles fournies 31 Raccord pour le raccord d'alimentation en eau 32 * Tuyau d'arrosage (renforcé, diamètre d'au moins

1/2 pouce (13 mm), longueur d'au moins 7,5 m, avec coupleur rapide standard) 33 * Tuyau d’aspiration KÄRCHER pour l’alimentation

en eau à partir de réservoirs ouverts (n° de commande 2.643-100.0) * également nécessaire

Écran LCD Illustration C 1 Domaine d’utilisation (1-SOFT/2-MEDIUM/3-HARD avec 2 niveaux de pression chacun) 2

Affichage de la fonction BOOST

Recommandation du type de jet (jet plat/détergent/ rotabuse)

Affichage Connexion®Bluetooth

Niveau force du signal (4 niveaux)

Raccord d'alimentation en eau avec tamis intégré

Niveau batterie (vide, presque vide, moitié, pleine)

Niveau de détergent (1/2/3)

Vis et chevilles fournies Illustration D 1 Cheville pied (2 pièces) 2

Montage Pour les figures, voir la page des graphiques. Monter les pièces détachées fournies sur l'appareil avant sa mise en service. Préparer les vis fournies et le tournevis approprié.

Montage des roues 1. Insérer les roues. Remarque Veiller à l’orientation de l’alésage. Illustration E 2. Bloquer chaque roue avec 1 vis.

Montage du pied 1. Insérer le pied. Illustration F

butée. 3. Bloquer le pied avec 2 vis.

Montage du rangement des lances 1. Accrocher le rangement pour les lances. 2. Bloquer le logement avec 2 vis. Illustration G 3. Bloquer le cache avec 4 vis. Illustration H

Montage de la poignée de transport 1. Placer la poignée de transport. Illustration I

Montage du filet pour accessoires 1. Accrocher le filet pour accessoires dans les crochets. Illustration J

Insertion du flexible haute pression à travers le guidage du flexible

guidage du flexible. Illustration K

Montage de l'accouplement du raccord d'alimentation en eau

eau sur le raccord d'alimentation en eau de l'appareil. Illustration L

Première mise en service Remarque Si vous ne voulez pas commander l’appareil sur un appareil mobile via une connexion®Bluetooth, il vous suffit de suivre les étapes de la section « Couplage du pistolet haute pression ». Téléchargement de l’application et enregistrement de l’appareil

Home & Garden (voir chapitre KÄRCHER Home & Garden App). 2. Démarrer l’application KÄRCHER Home & Garden.

Home & Garden. Créer éventuellement un compte pour cela. 4. Scanner le code QR joint. Le nettoyeur haute pression est enregistré. Remarque Si vous ne disposez pas du code QR joint, vous pouvez également enregistrer l’appareil avec la référence de pièce et le numéro de série. Les deux numéros sont indiqués sur la plaque signalétique.

Home & Garden. Remarque Avant de coupler le pistolet haute pression, assurezvous d’activer le Bluetooth® sur votre appareil mobile. Couplage du pistolet haute pression Remarque Une description détaillée du couplage est disponible sous https://www.kaercher.com/FCR. 6. Brancher la fiche secteur du nettoyeur haute pression dans une prise de courant. L’appareil passe en mode de couplage pendant 60 s. Pendant ce temps, il est possible de coupler le pistolet haute pression. 7. Appuyer simultanément sur les touches « + » et « » du pistolet haute pression pendant au moins 3 s. Si le couplage est réussi, les niveaux de pression ainsi que les symboles radio et Bluetooth®s’affichent à l’écran. Illustration M La connexion®Bluetooth entre l’appareil mobile et le nettoyeur haute pression est établie automatiquement. Remarque Si nécessaire, vous pouvez également établir la connexion®Bluetooth ultérieurement en appuyant sur la touche « - » pendant 10 s. 8. Si la tentative de couplage a échoué : a Retirer la fiche secteur du nettoyeur haute pression de la prise de courant. b Attendre 20 s. c Coupler de nouveau le pistolet haute pression.

Mise en service 1. Placer l'appareil sur une surface plane. 2. Dérouler complètement le flexible haute pression.

flexible haute pression. 6. Brancher la fiche secteur dans une prise de courant.

Alimentation en eau La puissance raccordée est indiquée sur la plaque signalétique ou dans le chapitre des Caractéristiques techniques. Respecter les directives de l'entreprise de distribution d'eau.

Dommages dus à de l'eau impure Les impuretés contenues dans l'eau peuvent endommager la pompe et les accessoires. Pour les protéger, KÄRCHER recommande d'utiliser le filtre à eau KÄRCHER (accessoire spécial, référence 4.730-059). Raccordement à une conduite d'eau

*Buse d'éjection plate Niveau Affichage de pression

Terrasses en pierre, asphalte, surfaces métalliques, ustensiles de jardinage (brouette, bêche, etc.)

ATTENTION Risque d'endommagement lors de l'utilisation de raccords de tuyaux en laiton avec fonction AquaStop de fournisseurs externes. Dommages sur la pompe à haute pression. Utilisez exclusivement des raccords de tuyaux avec/ sans fonction AquaStop de Kärcher, des raccords de tuyaux sans fonction AquaStop ou des raccords de tuyaux en plastique avec fonction AquaStop d'autres fournisseurs.

raccord d'alimentation en eau. 2. Raccorder le tuyau d'arrosage à la conduite d'eau. 3. Ouvrir complètement le robinet d'eau. Illustration O Aspiration d’eau dans des réservoirs ouverts Ce nettoyeur haute pression est conçu pour aspirer de l’eau de surface, p. ex. à partir de tonneaux d’eau de pluie ou d’étangs (hauteur d’aspiration maximale, voir Caractéristiques techniques).

eau. 2. Remplir le tuyau d'aspiration avec de l'eau. 3. Visser le tuyau d’aspiration sur le raccord d’alimentation en eau de l’appareil et le suspendre dans une source d’eau (p. ex. tonneau d’eau de pluie).

Voiture/moto, surfaces en brique, murs enduits, meubles en matière synthétique

Surfaces en bois, vélo, surfaces en grès, meubles en rotin Rotabuse Niveau de pression

Buse de détergent Niveau de pression

Risque d’endommagement ! Endommagement de la pompe en cas de marche à sec. Éteignez l’appareil s’il ne se met pas sous pression dans les 2 minutes. Procédez conformément aux instructions du chapitre Dépannage en cas de défaut. Les niveaux de pression et de dosage du détergent peuvent être sélectionnés à l’aide des touches « +/- » sur le pistolet haute pression. Il est possible de changer le type de jet en tournant la lance multi-jets 3 en 1. Remarque La sensibilité des matériaux peut varier considérablement en fonction de l'âge et de l'état. Les recommandations ne sont donc pas contraignantes.

Recommandé pour p.ex. Fonctionnement avec détergent. Dosage de la concentration de détergent selon les besoins

Recommandé pour p.ex. Pour salissures particulièrement résistantes sur les terrasses en pierre, l’asphalte, les surfaces métalliques, les ustensiles de jardinage (brouette, bêche, etc.)

Purge de l'appareil 1. Mettre l'appareil sous tension « I/ON ». 2. Déverrouiller le levier du pistolet haute pression. 3. Appuyer sur le levier du pistolet haute pression. L'appareil démarre. 4. Faire fonctionner l'appareil pendant 2 minutes maximum jusqu'à ce que l'eau sorte du pistolet haute pression sans faire de bulles. 5. Relâcher le levier du pistolet haute pression. 6. Verrouiller le levier du pistolet haute pression.

Fonctionnement avec la haute pression

Détérioration de surfaces peintes ou sensibles Des surfaces sont endommagées lorsque la distance par rapport au jet est trop faible ou lorsque le choix de la lance est inapproprié. Respecter au moins un écartement du jet de 30 cm lors du nettoyage de surfaces peintes. Ne pas nettoyer des pneus de voiture, de la peinture ou des surfaces sensibles telles que le bois avec la Rotabuse.

eau. 2. Sortir le tamis. Illustration U 3. Nettoyer le tamis à l'eau courante. 4. Mettre le tamis en place dans le raccord d'alimentation en eau.

Remplacement des piles du pistolet haute pression Deux piles ou accumulateurs AAA sont nécessaires. Illustration V 1. Appuyer sur le poussoir de fermeture. Illustration W 2. Ouvrir le compartiment à piles. 3. Sortir les batteries.

rotation de 90°. Tenir compte de l'orientation lors de

cette opération ! Illustration P

Changement de type de jet en enfonçant le levier du pistolet haute pression Dommages sur la lance Relâchez le levier du pistolet haute pression avant de changer le type de jet.

lance multi-jets 3-en-1 jusqu'à ce que le jet nécessaire soit visible en haut. Illustration Q 3. Mettre l'appareil sous tension (« I/ON »). 4. Déverrouiller le levier du pistolet haute pression. 5. Appuyer sur le levier du pistolet haute pression. L'appareil démarre. Activation du fonctionnement BOOST Pour nettoyer les encrassements tenaces, le fonctionnement BOOST peut être activé pendant 30 secondes, quel que soit le niveau de pression réglé. La pression de l’eau est alors augmentée.

enfoncée jusqu’à ce que « BOOST » s’affiche en surbrillance sur l’écran LCD. Illustration R Une fois le fonctionnement BOOST terminé, l’appareil fonctionne avec le niveau de pression précédemment réglé. Dès que l’affichage à l’écran cesse de clignoter, le fonctionnement BOOST est de nouveau disponible.

Fonctionnement avec détergent

Non-observation de la fiche de données de sécurité Graves dommages pour la santé dus à une utilisation inappropriée du détergent. Respecter la fiche de données de sécurité du fabricant du détergent, en particulier les remarques sur l’équipement de protection individuelle. Remarque Le détergent doit être uniquement mélangé à basse pression. Remarque Une bouteille de détergent Plug ‘n’ Clean est nécessaire pour un fonctionnement avec détergent. Les détergents KÄRCHER peuvent être achetés en bouteille de détergent Plug ‘n’ Clean prête à l'emploi.

Risque d'électrocution Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur. L'appareil est exempt de maintenance, c.-à-d. qu'il est inutile d'effectuer des travaux de maintenance réguliers.

Nettoyer le filtre dans le raccord d'alimentation en eau

Risque d’endommagement ! Endommagement du tamis dû à un nettoyage inapproprié. Ne nettoyez le tamis qu’à l’eau courante, dans le sens inverse de son écoulement. N’utilisez pas d’objets pointus ou durs, tels que des aiguilles ou des brosses métalliques.

Risque d’endommagement ! Endommagement de l’appareil et des accessoires en cas de fonctionnement sans tamis ou avec un tamis abîmé. Contrôler si le tamis n'est pas endommagé avant de le placer dans le raccord d'alimentation en eau. Rempla-

cez immédiatement tout tamis abîmé. Ne faites pas fonctionner pas l’appareil sans tamis. Nettoyer si nécessaire le tamis dans le raccord d’alimentation en eau.

Danger de mort ! Blessures mortelles par électrocution en cas de contact avec des pièces conductrices de tension. Ne touchez aucune pièce conductrice de tension. Mettre l’appareil hors tension. Retirez la fiche secteur de la prise secteur. L'appareil ne fonctionne pas 1. Appuyer sur le levier du pistolet haute pression. L'appareil démarre. 2. Vérifier si la tension indiquée sur la plaque signalétique correspond à la tension de la source de courant.

détergent dans le sens « MIX » jusqu'à ce que la LCD « MIX » s'allume sur le témoin de pression du pistolet haute pression. En cours de fonctionnement, la solution de nettoyage est mélangée au jet d'eau.

appuyant sur les touches « +/- » du pistolet haute pression. Méthode de nettoyage conseillée 1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

Interruption du fonctionnement 1. Relâcher le levier du pistolet haute pression. L'appareil se met hors tension lorsque le levier est relâché. La haute pression demeure dans le système. 2. Verrouiller le levier du pistolet haute pression. Illustration T

Endommagement du flexible haute pression Endommagement du flexible haute pression dû à un sens de rotation erroné Lors de l'enroulement, tenir compte du sens de rotation de l'enrouleur de flexible. 5. Avec enrouleur de flexible : Au moyen de la manivelle, tourner l'enrouleur de flexible dans le sens anti-horaire et enrouler le flexible haute pression. 6. Ranger le câble d'alimentation électrique et les accessoires sur l'appareil. Avant tout stockage de longue durée, tenir compte des remarques supplémentaires, voir chapitre Entretien et maintenance.

Risque de gel Un appareil pas entièrement vidé peut être endommagé par le gel. Vider entièrement l'appareil et les accessoires. Protéger l'appareil contre le gel. Les conditions suivantes doivent être remplies : ● L'appareil est coupé de l'alimentation en eau. ● Le pistolet haute pression est déconnecté du flexible haute pression. 1. Mettre l'appareil sous tension « I/ON ».

Dépannage en cas de défaut Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

du moteur s'est déclenchée : a Mettre l'appareil hors pression « 0/OFF ». b Laisser refroidir l'appareil pendant 1 heure. c Mettre l'appareil sous tension « I/ON » et le remettre en service. Si le dérangement se reproduit plusieurs fois, faire réviser l'appareil par le service après-vente. L'appareil de démarre pas, le moteur gronde Chute de tension due à un réseau électrique faible ou à l'utilisation d'un câble de rallonge

sur le levier du pistolet haute pression, puis mettre l'appareil sous tension « I/ON ». L’appareil ne se met pas sous pression L'alimentation en eau est trop faible. 1. Ouvrir complètement le robinet d'eau. 2. S'assurer qu'un débit suffisant est appliqué sur l'arrivée d'eau. 3. Vérifier le réglage sur la lance.

pas excédée. Le tamis dans le raccord d'alimentation en eau est encrassé.

à l'aide d'une pince plate. 2. Nettoyer le tamis à l'eau courante. Illustration U De l'air se trouve dans l'appareil. 1. Purger l’appareil : a Mettre l'appareil sous tension pendant maximum 2 minutes sans raccorder la lance. b Appuyer sur le pistolet haute pression et attendre que l'eau sorte du pistolet haute pression sans faire de bulles. c Raccorder la lance. Fortes variations de pression 1. Nettoyer la buse haute pression : a Retirer les salissures de l'orifice de la buse au moyen d'une épingle. b Rincer la buse haute pression par l'avant avec de l'eau. 2. Contrôler le débit d'alimentation de l'eau. L'appareil n'est pas étanche. 1. Une faible fuite de l'appareil est purement technique. En cas de forte fuite, commissionner le Service après-vente autorisé. Le détergent n'est pas aspiré 1. Tourner la lance multi-jets 3-en-1 sur la buse de détergent « MIX ».

Plug ‘n’ Clean est positionnée vers le bas, dans le raccord du détergent. Pas d’affichage de la pression sur le pistolet haute pression Illustration X 1. Vérifier les piles et les remplacer si nécessaire.

et le nettoyeur haute pression. 3. Rétablir le couplage avec le nettoyeur haute pression, voir chapitre Première mise en service. La fonction BOOST ne s’affiche pas à l’écran et ne peut pas être démarrée via l’appli KÄRCHER Home & Garden L’appareil est en surchauffe. 1. Contrôler la température d'arrivée d'eau (température d'arrivée d'eau maximale, cf. chapitre Caractéristiques techniques). 2. Diminuer la température d'arrivée d'eau afin d’intensifier le refroidissement du moteur. Messages d'erreur Illustration Y 1. Mettre l'appareil hors pression « 0/OFF ». 2. Retirer la fiche secteur de la prise de courant.
