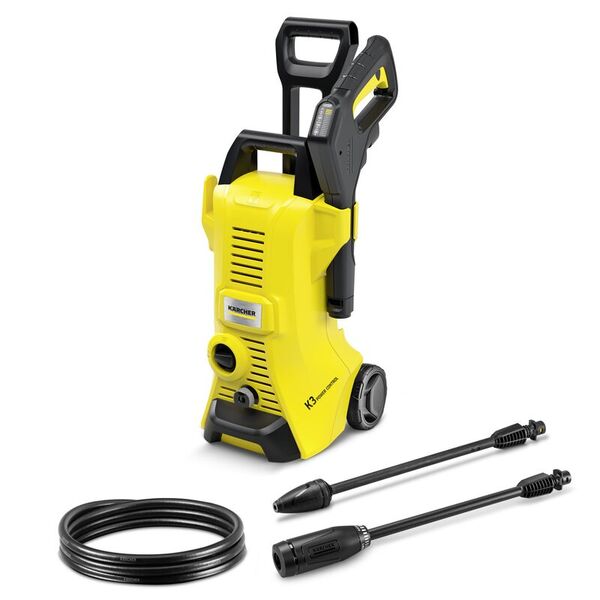

Mode d'emploi nettoyeur haute pression Kärcher K 3 Power Control

EU Declaration of Conformity

Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

KÄRCHER Home & Garden App KÄRCHER Home & Garden App contient :  des informations sur le montage et la mise en service  des informations sur les domaines d’application  des trucs et astuces  une FAQ avec détection des pannes détaillée  la connexion avec le centre de service KÄRCHER L'application peut être téléchargée ici :

Marque déposée  Google Play™ et Android™ sont des marques ou des marques déposées de Google Inc.  Apple® et App store® sont des marques ou des marques déposées de Apple Inc.

Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères. Les travaux de nettoyage provoquant des eaux usées huileuses, p. ex. lavage de moteur, lavage de dessous de caisse, ne doivent être effectués que sur les pistes de lavage équipées de séparateur d'huile. Les travaux avec du détergent ne doivent être faits que sur des plans de travail étanches aux liquides, avec raccord à la canalisation d'eaux usées. Ne pas laisser le détergent s'infiltrer dans les eaux ou dans le sol. Remarques concernant les matières composantes

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/ REACH

Remarques générales ......................................... KÄRCHER Home & Garden App......................... Protection de l'environnement ............................. Utilisation conforme............................................. Accessoires et pièces de rechange..................... Etendue de livraison ............................................ Description de l'appareil ...................................... Dispositifs de sécurité ......................................... Symboles sur l'appareil ....................................... Montage .............................................................. Mise en service ................................................... Fonctionnement................................................... Transport ............................................................. Stockage ............................................................. Entretien et maintenance .................................... Dépannage en cas de pannes ............................ Garantie............................................................... Caractéristiques techniques ................................ Déclaration de conformité UE .............................

14 14 14 15 15 15 15 15 15 15 15 16 17 17 17 18 18 18 18

24 *Brosse de lavage, adaptée pour le travail avec dé-

Utilisez le nettoyeur haute pression uniquement pour un usage ménager privé. Le nettoyeur haute pression est prévu pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, appareils de jardin, etc. avec le jet d'eau haute pression.

tergent 25 *Buse à mousse pour une mousse détergente puis-

sante 26 *Réservoir de détergent

* en option, ** également nécessaire

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

eau sur le raccord d'alimentation en eau de l'appareil. Illustration E

Mise en service 1. Placer l'appareil sur une surface plane.

rapide jusqu'à ce qu'il s'enclenche de manière audible. Illustration F

flexible haute pression. 5. Brancher la fiche secteur dans la prise de courant.

Affichage Niveau de pression MEDIUM

Voitures / motos, surfaces en briques, murs enduits, meubles en matière synthétique

Surfaces en bois, vélo, surfaces en grès, meubles en rotin

Fonctionnement avec détergent

Alimentation en eau La puissance raccordée est indiquée sur la plaque signalétique ou dans le chapitre des Caractéristiques techniques. Respecter les directives de l'entreprise de distribution d'eau. ATTENTION Dommages dus à de l'eau impure Les impuretés contenues dans l'eau peuvent endommager la pompe et les accessoires. Pour les protéger, KÄRCHER recommande d'utiliser le filtre à eau KÄRCHER (accessoire spécial, référence 4.730-059). Raccordement à une conduite d'eau ATTENTION Coupleur rapide du flexible avec Aquastop sur le raccord d'alimentation en eau de l'appareil Détérioration de la pompe Ne jamais utiliser le coupleur rapide du flexible avec Aquastop sur le raccord d'alimentation en eau de l'appareil. Vous pouvez utiliser un raccord Aquastop sur le robinet d’eau.

raccord d'alimentation en eau. 2. Raccorder le tuyau d'arrosage à la conduite d'eau. 3. Ouvrir complètement le robinet d'eau. Illustration H

Fonctionnement ATTENTION Marche à sec de la pompe Endommagement de l'appareil Si l'appareil n'établit pas la pression dans un délai de 2 minutes, le mettre hors tension et procéder selon les indications fournies dans le chapitre Dépannage en cas de pannes.

Système Pressure Control L'affichage de la pression sur le pistolet haute pression indique le niveau de pression actuellement réglé en fonctionnement avec une lance Power Control. Remarque La sensibilité des matériaux peut varier considérablement en fonction de l'âge et de l'état. Les recommandations ne sont donc pas contraignantes. Remarque En cas de fonctionnement avec le nettoyeur de surface et autres accessoires, l’affichage de la pression n’est pas significatif. Affichage Niveau de pression HARD

Recommandé pour p.ex. Terrasses en pierre en pavés ou béton désactivé, asphalte, surfaces métalliques, ustensiles de jardin (brouette, bêche, etc.)

Fonctionnement avec la haute pression ATTENTION Détérioration de surfaces peintes ou sensibles Des surfaces sont endommagées lorsque la distance par rapport au jet est trop faible ou lorsque le choix de la lance est inapproprié. Respecter au moins un écartement du jet de 30 cm lors du nettoyage de surfaces peintes. Ne pas nettoyer des pneus de voiture, de la peinture ou des surfaces sensibles telles que le bois avec la Rotabuse.

la fixer par une rotation de 90°. Illustration I 2. Mettre l'appareil sous tension (« I/ON »). 3. Déverrouiller le levier du pistolet haute pression. 4. Appuyer sur le levier du pistolet haute pression. L'appareil démarre.

ce que le niveau de pression requis s'affiche sur l'affichage de la pression.

Fonctionnement avec brosse de lavage ATTENTION Dommages de peinture Endommagement de surfaces dus à une brosse de lavage encrassée S'assurer que la brosse de lavage ne contient pas de particules de saletés ou autres avant de l'utiliser. Remarque L'appareil fonctionne à basse pression lorsque des brosses de lavage sont utilisées. Il est donc possible de mélanger des détergents.

Non-observation de la fiche de données de sécurité Graves dommages pour la santé dus à une utilisation inappropriée du détergent Respecter la fiche de données de sécurité du fabricant du détergent, en particulier les remarques sur l’équipement de protection individuelle. Remarque Le détergent doit être uniquement mélangé à basse pression. Remarque Les détergents KÄRCHER garantissent un fonctionnement sans défaut. Veuillez demander conseil ou commander notre catalogue ou nos fiches d'informations sur les détergents.

1. Remplir la solution de nettoyage dans le bac à détergent. Lors de cette opération, respecter les indications fournies sur le réservoir de détergent. Illustration J 2. Fermer le bac à détergent avec le couvercle. Illustration D 3. Enclencher le bac à détergent dans l'appareil. 4. Utiliser la lance Vario Power.

Risque d'électrocution Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur. L'appareil est exempt de maintenance, c.-à-d. qu'il est inutile d'effectuer des travaux de maintenance réguliers.

Nettoyer le filtre dans le raccord d'alimentation en eau ATTENTION Tamis endommagé dans le raccord d'alimentation en eau Endommagement de l'appareil dû à de l'eau encrassée Contrôler si le tamis n'est pas endommagé avant de le placer dans le raccord d'alimentation en eau. Si nécessaire, nettoyer le tamis dans le raccord d'alimentation en eau.

Risque d'électrocution Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur. L'appareil ne fonctionne pas 1. Appuyer sur le levier du pistolet haute pression. L'appareil démarre. 2. Vérifier si la tension indiquée sur la plaque signalétique correspond à la tension de la source de courant.

« MIX » s'affiche sur le pistolet haute pression. En cours de fonctionnement, la solution de nettoyage est mélangée au jet d'eau. 6. Utiliser la buse à mousse en option. a Raccorder la buse à mousse à la bouteille de détergent. Illustration K b Fixer la buse à mousse dans le pistolet haute pression et la fixer par une rotation de 90°. Méthode de nettoyage conseillée 1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

pression. Après le fonctionnement avec détergent 1. Rincer l'appareil à l'eau claire pendant 30 secondes.

Interrompre le fonctionnement 1. Relâcher le levier du pistolet haute pression. L'appareil se met hors tension lorsque le levier est relâché. La haute pression demeure dans le système. 2. Verrouiller le levier du pistolet haute pression. Illustration L

haute pression et séparer le flexible haute pression du pistolet haute pression. 4. Séparer le flexible haute pression de l'appareil. 5. Ranger le flexible haute pression de l'appareil. 6. Ranger le câble d'alimentation électrique et les accessoires sur l'appareil. Avant le stockage de longue durée, tenir compte des remarques complémentaires, voir chapitre Entretien et maintenance.

Protection antigel ATTENTION Risque de gel Un appareil pas entièrement vidé peut être endommagé par le gel. Vider entièrement l'appareil et les accessoires. Protéger l'appareil contre le gel. Les conditions suivantes doivent être remplies :  L'appareil est coupé de l'alimentation en eau.  Le flexible haute pression est retiré. 1. Mettre l'appareil sous tension « I/ON ».

endommagé. L'appareil ne se met pas sous pression L'alimentation en eau est trop faible 1. Ouvrir complètement le robinet d'eau. 2. S'assurer qu'un débit suffisant est appliqué sur l'arrivée d'eau. Le tamis dans le raccord d'alimentation en eau est encrassé.

à l'aide d'une pince plate. 2. Nettoyer le tamis à l'eau courante. De l'air se trouve dans l'appareil. 1. Purger l’appareil : a Mettre l'appareil sous tension pendant maximum 2 minutes sans raccorder la lance. b Appuyer sur le pistolet haute pression et attendre que l'eau sorte du pistolet haute pression sans faire de bulles. c Raccorder la lance. Fortes variations de pression 1. Nettoyer la buse haute pression : a Retirer les salissures de l'orifice de la buse au moyen d'une épingle. b Rincer la buse haute pression par l'avant avec de l'eau. 2. Contrôler le débit d'alimentation de l'eau. L'appareil n'est pas étanche. 1. Une faible fuite de l'appareil est purement technique. En cas de forte fuite, commissionner le Service après-vente autorisé. Le détergent n'est pas aspiré

Garantie Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Caractéristiques techniques Raccordement électrique Tension

Raccord d'alimentation en eau Pression d'alimentation (max.)

Température d'alimentation (max.) °C

Débit d'alimentation (min.)

Caractéristiques de puissance de l’appareil Pression de service

Force de recul du pistolet haute pression

Poids opérationnel typique

Valeurs déterminées selon EN 60335-2-79 Valeur de vibrations main-bras

Niveau de pression acoustique LpA

Niveau de puissance acoustique LWA + incertitude KWA

Sous réserve de modifications techniques.

Déclaration de conformité UE Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Nettoyeur haute pression Type : 1.676-xxx Normes UE en vigueur 2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/EU

Normes harmonisées appliquées EN 50581 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Méthode d'évaluation de conformité appliquée 2000/14/CE: Annexe V Niveau de puissance acoustique dB(A) Mesuré : 87 Garanti : 90 Les signataires agissent sous ordre et avec le pouvoir de la direction.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Responsable de la documentation : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, le 01/04/2020

 Consigli e suggerimenti  FAQ con aiuto per guasti dettagliato  Collegamento al centro assistenza KÄRCHER L'app può essere scaricata qui:

19 19 19 19 19 20 20 20 20 20 20 21 22 22 22 22 23 23 23

App KÄRCHER Home & Garden L'app KÄRCHER Home & Garden contiene:  Informazioni sul montaggio e la messa in funzione  Informazioni sui settori d'impiego

Interruttore dell’apparecchio
