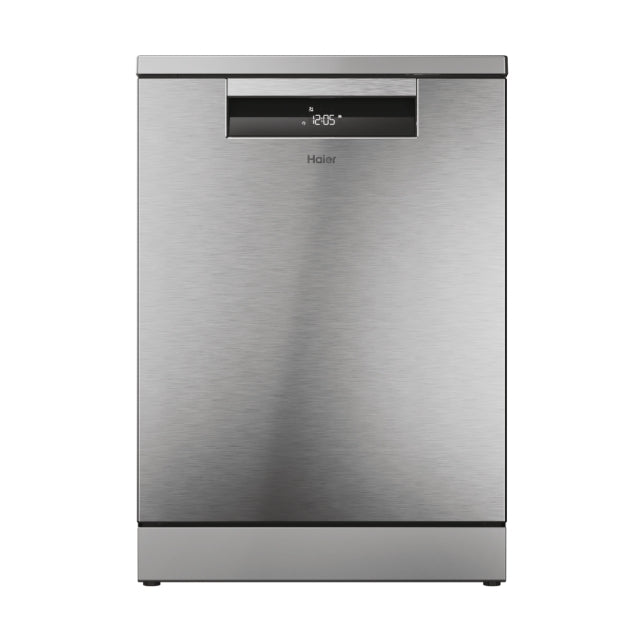

Mode d'emploi Haier Lave-vaisselle I-Pro Shine Series 7 XF 6A0M4PDX

Présentation

Lisez attentivement cette notice pour utiliser correctement et en toute sécurité cet appareil électroménager et pour obtenir des astuces utiles sur un entretien efficace.

N’utilisez le lave-vaisselle qu’après

avoir lu attentivement ces instructions. Nous vous conseillons vivement de toujours conserver cette notice à portée de main et en bon état pour un éventuel futur propriétaire.

Veuillez vous assurer que l’appareil

électroménager est livré avec cette notice d’instructions, le certificat de garantie, l’adresse du centre d’assistance et l’étiquette-énergie. Chaque produit est identifié par un code unique à 16 chiffres, également appelé « numéro de série », imprimé sur le certificat de garantie ou sur la plaque signalétique que vous trouverez à l’intérieur de la porte, sur le côté droit supérieur. Ce code est une sorte de carte d’identité personnelle du produit dont vous aurez besoin pour enregistrer le produit ou si vous avez besoin de contacter le centre d’assistance technique.

L’appareil ne peut être utilisé

par des enfants âgés de 8 ans ou plus et par des personnes à capacités physiques, sensorielles ou mentales réduites, sans expérience ou connaissances du produit, que s'ils sont sous une surveillance appropriée ou bien s'ils ont reçu des instructions sur le fonctionnement de l'appareil, en toute sécurité et en ayant conscience des éventuels risques.

appareil a pour vocation d’être utilisé au sein du foyer, ou dans ces différentes situations: − zones réservées au personnel dans les magasins, bureaux et autres environnements de travail; − exploitations agricoles; − par les clients dans les hôtels, motels et autres environnements résidentiels; − environnement de type bed  pour les marchés hors UE and breakfast.

Cet appareil n’est pas prévu

pour être utilisé par des personnes Une utilisation autre que domestique, (y compris des enfants) à comme par exemple une utilisation capacités physiques, sensorielles commerciale par des experts ou ou mentales réduites, ou bien des utilisateurs formés, est à manquant d’expérience et de exclure même dans les applications connaissances, à moins d’être susmentionnées. Si l’appareil est sous une surveillance utilisé de manière incompatible appropriée ou bien d’avoir reçu avec les utilisations décrites cides instructions sur l’utilisation dessus, la durée de vie de de l'appareil par une personne l’appareil pourrait être réduite et responsable de leur sécurité. la garantie du fabricant serait  Les enfants doivent être annulée. surveillés pour être sûr qu’ils

Tout

dommage causé à ne jouent pas avec l’appareil. l'appareil ou tout dommage ou perte dérivant d’une utilisation  Les enfants de moins de 3 ans non conforme à l’utilisation dans doivent être tenus à l’écart ou un foyer (même si l’utilisation en bien être sous surveillance de est faite au sein du foyer) ne manière continue. permettra pas de recours auprès du fabricant, comme il est établi  Si le cordon d'alimentation est endommagé, il doit être remplacé par la loi. 111

De sécurité

par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son technicien.  L'appareil

doit être relié à l'arrivée d'eau exclusivement avec les tuyaux fournis (ne pas réutiliser les anciens tuyaux).

pression hydraulique doit être comprise entre 0,08 MPa et 1 MPa.

 Les ouvertures de ventilation et

Branchements électriques et consignes de sécurité  Les détails techniques (tension

d’alimentation et courant) sont indiqués sur la plaque signalétique du produit.

que le système électrique est raccordé à la terre, qu’il respecte toutes les lois applicables et que la prise est compatible avec la fiche de l’appareil.

la base de l'appareil ne doivent Le fabricant décline toute en aucun cas être obstruées par responsabilité pour des blessures des tapis ou de la moquette. ou des dégâts matériels imputables à un mauvais raccordement de la  Le positionnement de l’appareil ligne de terre. doit permettre un accès facile à la prise de courant après installation.  S'assurer que le lave-vaisselle n'écrase pas les câbles d'alimentation.  La porte ne doit pas rester en position ouverte à l’horizontale  L'utilisation d’adaptateurs, de car cela pourrait occasionner prises multiples et/ou de des accidents (par ex. trébucher). rallonges est déconseillée.  Pour plus d’informations sur le

produit ou pour consulter sa fiche technique, se reporter au site web du fabricant.

 Pour connaître le nombre maximal

de couverts, consultez la plaque signalétique correspondante apposée sur le produit. 112

l'appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est allumé et éteint régulièrement.

l’entretien du lave-vaisselle, débrancher l’appareil et fermer le robinet d’arrivée d’eau.

 S'il y a un dispositif d'adoucissement

de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter du sel dans l'adoucisseur monté dans le lave-vaisselle.

pas tirer sur le cordon d'alimentation ni sur l'appareil pour le débrancher.  En cas de panne ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le ATTENTION robinet d'arrivée d'eau et ne l’eau peut atteindre des pas toucher à l'appareil. Les températures très élevées travaux de réparation ne pendant le lavage. doivent être effectués que par le Centre d’assistance technique  Ne pas laisser l'appareil exposé et seules des pièces détachées aux agents atmosphériques originales doivent être montées. (pluie, soleil, etc.). Le non-respect de ces  S’appuyer ou s’asseoir sur la instructions peut compromettre porte ouverte du lave-vaisselle la sécurité de l'appareil. risque d’entraîner son basculement.  Lorsque vous le déplacez, ne

soulevez pas le lave-vaisselle par la porte. Au cours du transport, n’appuyez pas la porte contre le chariot. Il est recommandé d’être à deux pour soulever l’électroménager. lave-vaisselle est conçu pour laver des ustensiles de cuisine normaux. Les objets contaminés par de l'essence, de la peinture, des traces d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés au lave-vaisselle.

s’avère nécessaire de déplacer la machine après avoir enlevé l'emballage, ne pas essayer de la soulever par le bas de la porte. Ouvrir légèrement la porte et soulever l'appareil en tenant le dessus.

En apposant un marquage

sur ce produit, nous confirmons, sous notre responsabilité, que ce produit est totalement conforme à toutes les normes européennes relatives à la sécurité, à la santé et à l’environnement.

 Avant de nettoyer ou d’effectuer

Les couteaux et autres

ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement.

Installation

tous les éléments de l’emballage.

Conserver les matériaux

d’emballage hors de portée des enfants.  Ne

pas installer et ne pas utiliser le lave-vaisselle s’il est endommagé.

 Respecter les instructions fournies

(modèles encastrables et semi-encastrables uniquement) Ne branchez pas le lavevaisselle à l’alimentation secteur tant que le panneau avant n’a pas été entièrement installé. Dans le cas contraire, cela poserait un risque électrique.

(modèles en pose libre uniquement).

S’il est nécessaire de retirer

le plan de travail pour installer le lave-vaisselle dans un compartiment d’une cuisine modulaire, contactez nos Centres d’assistance technique agréés.

(modèles encastrables et semi-encastrables uniquement) Ne branchez pas le lavevaisselle à l’alimentation secteur tant que toutes les opérations d’installation n’ont pas été effectuées conformément aux «CONSIGNES TECHNIQUES D’INSTALLATION» fournies avec le produit. 114

Avant d’être mis en marche

pour la première fois, assurez-vous à l’aide des pieds réglables que le produit est installé à l’horizontale.

Vérifier

la position horizontale à l’aide d’un niveau à bulle.

 En cas de rupture, le tuyau doit

être remplacé par une pièce détachée d’origine disponible auprès du fabricant ou de son centre de réparation.

L’appareil doit être relié à l’arrivée d’eau exclusivement avec le tuyau fourni. Ne pas réutiliser les anciens tuyaux. FR

L'appareil doit être relié à l'arrivèe

d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les anciens tuyaux.

 Si nécessaire il est possible de rallonger

le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente.

 Si la machine est branchée à des tuyauteries  Les tuyaux de vidange et de remplissage

peuvent être orientés de façon indifférente vers la droite ou vers la gauche.

Le lave-vaisselle peut-être relié de façon

indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C.

 La pression hydraulique doit être comprise

d'un minimum de 0,08 MPa à un maximum de 1 MPa.

 Il est nécessaire de prévoir un robinet en

amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig.1).

 Le lave vaisselle est doté d'un tuyau pour

la prise d'eau avec un embout fileté 3/4" (fig.2).

 Le tuyau d'alimentation "A" devra être

vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré.

neuves, ou qui n'ont pas étéutilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

Tous les lave-vaisselle sont équipés d’un

dispositif de sécurité anti-débordement qui, si l’eau dépasse les niveaux normaux en raison de dysfonctionnements, bloque automatiquement le débit d’eau et/ou vidange les quantités excessives.

Certains modèles peuvent comprendre

un ou plusieurs des éléments suivants:

 COUPURE DE L’EAU (fig.3)

Le système de coupure de l’eau a été conçu pour améliorer la sécurité de votre appareil. Le système évite les inondations qui pourraient être provoquées par un dysfonctionnement de la machine ou dues à la rupture des tuyaux en caoutchouc et en particulier du tuyau d’arrivée d’eau.

Mode de fonctionnement

Un puisard situé à la base de l’appareil recueille les éventuelles fuites d’eau et fait fonctionner un capteur qui déclenche une vanne placée sous le robinet d’eau et bloque l’eau, même si le robinet est entièrement ouvert. Si le boîtier "A" contenant les parties électriques est endommagé, débranchez immédiatement la fiche de la prise de courant. Pour garantir un fonctionnement parfait du système de sécurité, le tuyau avec le boîtier "A" doit être raccordé au robinet comme cela est montré sur lafigure. Il ne faut pas couper le tuyau d’arrivée d’eau car il contient des parties sous tension. Si le tuyau n’est pas suffisamment long pour un raccordement correct, il faut le remplacer par un tuyau plus long. Vous pouvez obtenir ce tuyau en vous adressant au centre d’assistance technique.

un dispositif situé dans le tube d’alimentation qui interrompt le débit d’eau si le tube s’abîme. Dans ce cas-là, une marque rouge apparaîtra dans la fenêtre "B" et il faudra remplacer le tube. Pour dévisser l’écrou, appuyez sur le dispositif de verrouillage unidirectionnel "C".

Raccordement à la vidange

 Pour la vidange, introduire le tuyau dans

l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig.5).

 Le tuyau de vidange fixe doit avoir au

moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm.

 Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig.5X). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.

recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig.5Y).

 En cas d'installation sous un dessus

continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig.5Z).

 Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

Remplissage du sel

(Fig. A "1")  L’apparition de taches blanches sur la

vaisselle est généralement un signe qui permet savoir que le sel est manquant.

 Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau.

 Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.

 Il est important de n’utiliser que le sel

spécifiquement prévu pour les lavevaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur.

 Pour introduire le sel, dévisser le bouchon du bac.

Après avoir chargé le sel, vous DEVEZ lancer un cycle de lavage complet ou le programme PRE-LAVAGE/TREMPAGE/ RINCAGE.

 Pour une utilisation optimale de l’appareil,

 Pendant l'opération de remplissage un

peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).

le réservoir à sel, dont la capacité varie de 1kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’adoucisseur d’eau.

Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

Sur certains modèles)

Pour le soulever: soulevez le panier en le tenant par les côtés, puis dès qu'il est en position haute, relâchez-le sans appuyer sur les leviers.

Tournez les blocs avant «a» vers

l’extérieur; 2. Enlevez le panier et remontez-le dans la position supérieure;

Remettez les blocs «a» dans la position

À la suite de cette opération, les supports amovibles ne peuvent pas être utilisés en position supérieure.

Pour le baisser: tenez le panier par les côtés, appuyez sur les deux leviers B sur les côtés du panier, puis baissez-le.

Nous recommandons de régler le panier avant de charger la vaisselle.

Type "B": (MODÈLES AVEC EASY CLICK

Le panier supérieur est équipé

système de réglage en hauteur.

Lors du premier démarrage, le panier supérieur peut être placé en position supérieure ou inférieure. Placez le panier en position supérieure ou inférieure, selon les exigences de la charge et conformément aux instructions fournies.

Accompagnez toujours le panier

pendant sa descente jusqu’en position d'arrêt.

Ne JAMAIS monter ou descendre le panier en tirant/poussant d'un côté seulement.

Mise en place de la

 Placez les grandes assiettes légèrement

inclinées vers l'avant afin de faciliter l'insertion du panier à l'intérieur de la machine.

Utilisation du panier supérieur

Après avoir chargé le panier, assurezvous que le bras de lavage tourne librement sans heurter la vaisselle ou les ustensiles de cuisine.

Une charge quotidienne

 Les verres en forme de gobelet peuvent être accrochés supports. (fig.2).

"Maxi-Ladle" (uniquement sur certains modèles) Cet accessoire (fig.4) a été conçu pour fournir une position de lavage optimale pour tous les longs objets ou ustensiles de cuisine tels que les couteaux à pain, louches et fourchettes.

Utilisation du panier supérieur

 Le panier supérieur a été conçu pour

offrir un maximum de flexibilité d'utilisation. Il peut être chargé avec des assiettes à dessert, des tasses et des verres, qu'il est conseillé de verrouiller pour éviter qu'ils ne soient renversés les jets.

FR Un agencement logique et correct de la vaisselle est une condition essentielle pour de bons résultats de lavage.

La figure 9 présente un exemple de positionnement du rack à couverts.

Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes vers le bas ou horizontalement.

Porte-gobelet

(uniquement sur certains modèles) Le panier supérieur (fig.1) est équipé de supports mobiles accrochés au panneau latéral. Ils peuvent être placés en position ouverte (A) pour placer des tasses à thé, café, des couteaux longs et des louches ou en position basse (B) pour avoir plus d'espace dans le panier supérieur.

"crystal protect"

(uniquement sur certains modèles) CRYSTAL PROTECT, un ensemble spécifique d'accessoires pour prendre soin des articles les plus précieux et les plus délicats comme les cristaux, la poterie, les verres à vin et bien plus encore: Double support dédié (gauche et droite) appliqué sur le panier supérieur, séparé des porte-gobelets, conçu avec une surface en caoutchouc pour protéger les points de contact. En outre, deux tapis de protection en caoutchouc sont placés dans l'espace où les verres sont en contact avec le panier, pour un maximum de protection.

Les plats ou les assiettes non standard peuvent être relevés/abaissés (fig.7 et fig.8) pour garantir une flexibilité de chargement maximale.
