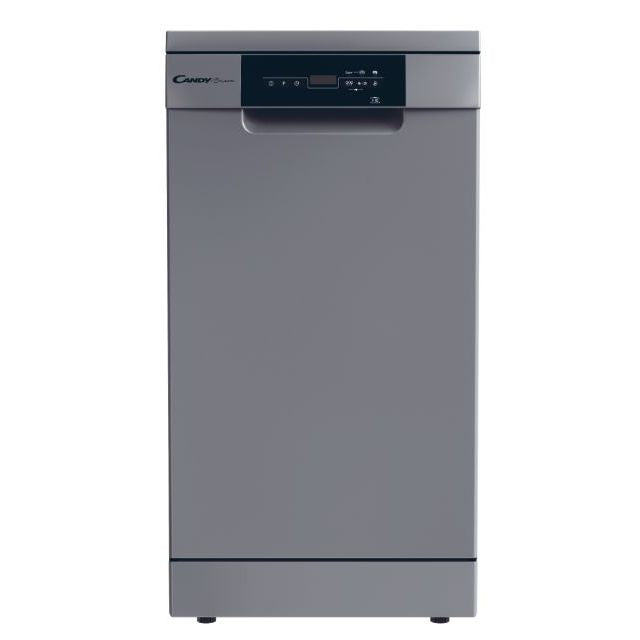

Mode d'emploi Candy Lave-vaisselle Brava CDPH 2D1047S

Présentation

Merci d’avoir acheté un produit Candy. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. Le mode d’emploi contient des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à garantir une installation, une utilisation et un entretien sûrs et appropriés. Conservez ce manuel dans un endroit pratique afin de pouvoir vous y référer à tout moment pour une utilisation sûre et correcte de l’appareil. Si vous vendez l’appareil, le donnez ou le laissez derrière vous lorsque vous déménagez, assurez-vous de transmettre également ce manuel afin que le nouveau propriétaire puisse se familiariser avec l’appareil et les avertissements de sécurité.

Sommaire

Sécurité et avertissement .............................................................................. 1 Instructions d’installation ................................................................................ 4 Description du produit .................................................................................... 14 Vue d’ensemble des programmes. ................................................................ 15 Système d’adoucissement de l’eau ............................................................... 18 Utilisation d'un liquide de rinçage................................................................... 20 Ustensiles ...................................................................................................... 21 Chargement des ustensiles. .......................................................................... 22 Ajout de détergent. ........................................................................................ 25 Avant la première utilisation. .......................................................................... 26 Utilisation quotidienne. ................................................................................... 28 Entretien et nettoyage. ................................................................................... 30 Dépannage. ................................................................................................... 33 Données techniques. ..................................................................................... 37

Sécurité et avertissements

Votre lave-vaisselle a été soigneusement conçu pour fonctionner en toute sécurité pendant les procédures normales de lavage de la vaisselle. Veuillez garder à l'esprit les instructions suivantes lorsque vous utilisez votre lave-vaisselle.

AVERTISSEMENT Risque de choc électrique Avant d'installer le lave-vaisselle, retirez le fusible de votre installation électrique ou ouvrez le disjoncteur. Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance pour le courant électrique. Cet appareil est équipé d'un câble muni d’un fil et d’une fiche de mise à la terre. La fiche doit être branchée dans une prise appropriée existante et mise à la terre conformément aux spécifications et normes locales. AVERTISSEMENT - Une mauvaise connexion du conducteur de mise à la terre de l'appareil peut entraîner un risque de choc électrique. Vérifiez auprès d'un électricien qualifié ou d'un représentant du service d’assistance, si vous doutez que l'appareil soit correctement mis à la terre. Ne modifiez pas la fiche d'alimentation fournie avec l'appareil - si elle ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualifié. N’utilisez pas de rallonge, ni d’adaptateur de prise, ni de multiprise. Le non-respect de ces consignes peut entraîner un choc électrique ou la mort.

AVERTISSEMENT Risque de blessure par coupure Faites attention - les bords des panneaux sont tranchants. Le non-respect de cette précaution peut entraîner des blessures ou des coupures.

AVERTISSEMENT Lorsque vous utilisez votre lave-vaisselle, suivez les précautions de base, notamment les suivantes : ● Lisez toutes les instructions avant d'utiliser le lave-vaisselle. ● Les informations contenues dans ce manuel doivent être respectées pour minimiser le risque d'incendie ou d'explosion et pour prévenir les dommages matériels, les blessures corporelles ou la perte de vies humaines. ● Utilisez le lave-vaisselle uniquement pour l’usage prévu, comme décrit dans ce guide d'utilisation. ● Cet appareil est destiné à un usage domestique et à d'autres applications similaires telles que : – les espaces cuisine du personnel des magasins, des bureaux et autres espaces de travail ; – les exploitations agricoles ; – les clients d’hôtels, motels et d’autres lieux de type résidentiel ; – dans les lieux de type chambre d’hôtes.

● Utilisez uniquement des détergents ou des produits de rinçage recommandés pour une utilisation dans un lave-vaisselle domestique et gardez-les hors de portée des enfants. ● Vérifiez que le distributeur de détergent est vide à la fin de chaque programme de lavage. ● Lorsque vous chargez de la vaisselle, localisez les articles tranchants afin qu’ils ne risquent pas d'endommager le lave-vaisselle et chargez les couteaux tranchants avec la poignée tournée vers le haut pour réduire le risque de blessures par coupure. ● Ne pas toucher la plaque filtrante (le disque métallique à la base du lave-vaisselle) pendant ou immédiatement après l'utilisation, car elle peut être chaude à cause de la plaque chauffante située en dessous. ● Ne pas toucher aux commandes. ● Ne pas malmener, s'asseoir ou se tenir debout sur la porte ou sur les paniers portevaisselle du lave-vaisselle. ● Ne pas s’appuyer sur les paniers à vaisselle réglables et ne pas les utiliser pour s’y appuyer de tout son poids. ● Pour réduire le risque de blessure, ne pas laisser les enfants jouer dans ou sur le lave-vaisselle. ● Dans certaines conditions, de l'hydrogène gazeux peut se dégager d’un chauffe-eau qui n'a pas été utilisé pendant deux semaines et plus. L'hydrogène gazeux est explosif. Si le chauffe-eau n'a pas été utilisé pendant une telle période, avant d'utiliser votre lave-vaisselle, allumez tous les robinets d'eau chaude et laissez l'eau s'écouler pendant plusieurs minutes. Cela libérera tout le gaz hydrogène accumulé. Étant donné que le gaz est inflammable, ne pas fumer ou utiliser une flamme nue pendant ce temps. ● Démontez la porte du compartiment de lavage lorsque vous mettez un vieux lavevaisselle hors service ou que vous voulez vous en défaire. ● Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux et éloigner les enfants du lave-vaisselle lorsque la porte est ouverte. Vérifier qu

● Gardez la zone autour et sous votre appareil à l'abri de l'accumulation de matériaux combustibles, tels que des peluches, du papier, des chiffons ou des produits chimiques.

Consignes de sécurité

● Ouvrez la porte très soigneusement si le lave-vaisselle est en marche. Il existe un risque de pulvérisation d'eau chaude. N'ouvrez pas complètement la porte tant que les bras de pulvérisation n'ont pas cessé de tourner. ● La porte ne doit pas être laissée ouverte, car cela peut faire trébucher une personne. ● L'eau à l'intérieur du lave-vaisselle n'est pas potable. ● Le lave-vaisselle doit être utilisé avec la plaque filtrante, le filtre de vidange et le ou les bras de pulvérisation bien en place. Pour identifier ces pièces, reportezvous aux dessins de la section « Entretien et nettoyage » de ce guide d'utilisation. ● N'utilisez pas ce lave-vaisselle s'il est endommagé, défectueux, partiellement démonté ou s'il a des pièces manquantes ou cassées, y compris un câble d'alimentation ou une fiche endommagée. ● Les appareils ménagers ne sont pas destinés à être utilisés par des enfants. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites et par des personnes dénuées d'expérience et de connaissances, si ils ont été informés sur la manière d'utiliser l'appareil en toute sécurité et s’ils comprennent les risques liés à son utilisation. ● Le nettoyage et l’entretien de l’appareil ne doivent pas être confiés à des enfants sans surveillance. ● Ne laissez pas les enfants jouer à l'intérieur, sur ou avec cet appareil ou un appareil mis hors service. ● Si vous voulez utiliser un produit de nettoyage de votre lave-vaisselle, nous vous recommandons fortement de lancer immédiatement après un programme de lavage avec détergent, afin d'éviter tout dommage à votre lave-vaisselle. ● Le lave-vaisselle est conçu pour laver les ustensiles ménagers ordinaires. Les articles contaminés par de l'essence, de la peinture, des débris d'acier ou de fer, des produits chimiques cor

Consignes d’installation

Support de tuyau de vidange (1)

Lave-vaisselle utilisant un raccord de tuyau de vidange sur le siphon de l’évier/T à déchets L'installateur doit fournir un raccord de tuyau de vidange approprié pour un T à déchets de 15 mm min Si l'espace de fixation est limité, poussez le tuyau à travers le support du tuyau de vidange à la hauteur requise

Déballage et manutention

● Vérifiez que l'emballage et le lave-vaisselle ne présentent pas de signe d’endommagement dû au transport. Si le lave-vaisselle est endommagé, ne l'installez pas. Contactez le magasin où vous avez acheté votre lave-vaisselle. ● Élimination des emballages : une partie de l’emballage est recyclable. Lisez les symboles et les étiquettes pour recycler dans la mesure du possible. ● Ne soulevez jamais le lave-vaisselle en le tenant par la poignée de sa porte ou par le panneau supérieur. Cela pourrait endommager l’appareil. ● Faites toujours très attention aux tuyaux et au câble d'alimentation à l'arrière du lave-vaisselle. Une manipulation prudente évitera des dommages et dysfonctionnements dus à leur écrasement, pliage ou coupure. ● Lors de l'installation du lave-vaisselle, vérifiez que le tuyau de vidange n'est pas entravé ou tordu.

Branchements et prises d’alimentation

● Vérifiez que le câble d'alimentation est suffisamment long pour atteindre la prise. Si ce n'est pas le cas, il doit être remplacé par un technicien agréé Candy. Des rallonges ou des barres d'alimentation à prises multiples ne doivent pas être utilisées pour connecter le lave-vaisselle au secteur d’alimentation. ● Vérifiez que les tuyaux sont assez longs pour atteindre les prises d’alimentation. Si un tuyau a besoin d’une rallonge, vérifiez que celle-ci soit neuve, de même qualité et d’un diamètre égal à celui du tuyau déjà installé. ● Le lave-vaisselle ne doit pas être raccordé à un chauffe-eau dont la température dépasse 60°C. ● Le lave-vaisselle ne doit pas être raccordé à un chauffe-eau sous haute pression de type « push- through » de raccordement inférieur, car cela risquerait d’endommager le système.

Hauteur totale du produit

avec panneau supérieur en place et panneau supérieur retiré*

MM 846 - 866** 816 - 836**

Profondeur totale du produit

Profondeur de la porte ouverte (mesurée à partir de l'avant de

Hauteur intérieure de la cavité

avec panneau supérieur en place avec panneau supérieur retiré*

Largeur intérieure minimale de la cavité

Profondeur intérieure minimale de la cavité

Le panneau supérieur peut être retiré pour s'adapter à la hauteur de la cavité sous le plan de travail. Voir les instructions ci-contre.

** Dépend de la hauteur de réglage des pieds.

2 Préparation du coffre d’installation Préparation du produit et du coffre d’installation Le panneau supérieur peut être retiré pour s'adapter à la hauteur de la cavité sous le plan de travail. Voir les illustrations ci-dessous.

Faites-le glisser vers

l'arrière (2) de 20 à 30 mm, puis soulevez-le (3)

Important !

Pour éviter tout dommage au coffre d’installation à cause de la vapeur, contrôlez que toutes les pièces en bois nu entourant le lave-vaisselle sont étanchéifiées à l’aide d’une peinture à base d'huile ou de polyuréthane imperméable à l'humidité.

Ne branchez pas les tuyaux de vidange à un système d'élimination des déchets, car ce type de connexion risque d’obstruer les tuyaux de vidange.

4 Raccorder le tuyau d'entrée à l'eau froide

min. 10 mm Connecteur BSP ¾’’

Vérifiez que la rondelle en caoutchouc fournie est installée à l'intérieur du raccord.

1 Plomberie -- Raccord d'entrée de l'eau

Serrer le raccord à l’aide d’une clé.

● L'appareil doit être raccordé à la conduite d'eau principale à l'aide du nouveau ●

tuyau d'entrée d'eau fourni. Les anciens tuyaux ne doivent pas être utilisés. Ne raccourcissez pas le tuyau d'entrée.

1. Prendre note des exigences de raccordement d'eau. ● Le lave-vaisselle dispose d'une seule vanne de raccordement d'eau. ● Nous recommandons un raccordement à de l'eau froide pour des performances et une efficacité énergétique optimales. ● La température de l'eau d’arrivée ne doit pas dépasser 25°C. 2. Prendre note des limites de pression d'eau autorisés. ● Minimum : 0,3 bar = 3 N/cm² = 30 kPa ● Si la pression est inférieure à 1 bar, contactez un plombier professionnel. ● Maximum : 10 bar = 100 N/cm² = 1 MPa ● Si la pression est supérieure à 10 bar, un détendeur doit être installé. Contactez un plombier professionnel. 3. Branchez le tuyau d'entrée d'eau à un robinet d'eau accessible avec un connecteur BSP de 3/4”. Vérifiez que le tuyau d'entrée n’est pas tordu, car cela pourrait entraver le débit de l'eau. Un virage à 90° demande une hauteur minimum de 200 mm pour courber le tuyau sans le tordre. ● Vérifiez que l'eau entrante est claire. Si les conduites d'eau n'ont pas été utilisées pendant longtemps, laissez l'eau couler un moment pour être sûr qu’elle soit claire et sans impuretés. Sans cette précaution, le tuyau d'entrée d'eau risque de se boucher et d’endommager l'appareil. ● Si nécessaire, utilisez un filtre pour filtrer les dépôts de la tuyauterie. Ce filtre est disponible auprès d’un centre de service agréé ou de notre service client. 4. Serrez le raccord du tuyau d’un demi-tour en plus après le contact du joint. 5. Vérifiez que la connexion ne fuit pas.

5 Mettez le produit sous tension

● La mise à la terre de l'appareil est une exigence de sécurité imposée par la loi. ● Si le câble d'alimentation n'est pas assez long pour atteindre la prise ou si la prise à laquelle l'appareil doit être connecté n'est pas appropriée à la fiche de l’appareil, le câble d'alimentation complet du lave-vaisselle doit être remplacé. Confiez cette intervention uniquement à un technicien Candy agréé. Ne pas modifier ou couper la fiche électrique. N'utilisez pas d'adaptateur, de rallonge ou de barre d'alimentation à prises multiples pour connecter le lave-vaisselle à l'alimentation électrique, car cela risquerait d’entraîner une surchauffe avec danger d'incendie. ● La prise de courant du lave-vaisselle doit rester facilement accessible (par ex., dans le meuble adjacent), également quand l’installation de l’appareil est terminée. Ceci afin de pouvoir débrancher l’alimentation électrique du lave-vaisselle et de pouvoir effectuer les opérations de nettoyage ou d’entretien de l’appareil en toute sécurité. 12

Veillez à ne pas verser de liquide de rinçage dans le lave-vaisselle. Tout déversement doit être essuyé pour éviter un excès de mousse. Dans le cas contraire, il sera peut-être nécessaire d’appeler le service d’assistance, dont l’intervention n’est pas couverte par la garantie. 3. Fermez le couvercle en vous assurant qu'il s'enclenche. 4. Appuyez et maintenez enfoncé le bouton START/PAUSE pendant 3 secondes après chaque recharge pour réinitialiser le voyant de liquide de rinçage.

Ne mettez jamais de matériaux hautement absorbants, tels que des éponges ou des serviettes, dans votre lave-vaisselle. Ne mettez pas de vaisselle ou de couverts souillés par des cendres de tabac, de la cire, de la graisse lubrifiante ou de la peinture dans votre lave-vaisselle.

La prise de courant doit

se situer dans un meuble adjacent à la cavité du lave-vaisselle.

Diamètre

● Les prises de service peuvent se situer de chaque côté du lave-vaisselle ● Assurez-vous que tout trou de service a un diamètre minimum de 50 mm.

Assurez-vous que le tuyau de vidange

s’achemine directement vers le raccord. Sectionnez la partie de tuyau de vidange en excès, si nécessaire. Ne raccourcissez pas le tuyau d'entrée.

Liste de contrôle final

À remplir par l'installateur ● Vérifiez que toutes les pièces sont installées. ● Vérifiez que tous les panneaux et leurs pièces sont sécurisés et que les essais électriques de fin d’installation ont été effectués, conformément à la réglementation locale en vigueur pour ce type d’installation. ● Vérifiez que le lave-vaisselle est de niveau. Si nécessaire, réglez légèrement les pieds de nivellement. Pour garantir des performances optimales, le lave-vaisselle ne doit pas être incliné de plus d’1 degré. Vérifiez avec un niveau à bulle. ● Vérifiez que le tuyau d'entrée de l'eau est équipé d'une rondelle en caoutchouc et qu'il est serré d’un demi-tour en plus après le contact d’étanchéité. ● Vérifiez que les obturateurs ou les bouchons de raccord de vidange ont été percés et que le branchement de vidange est opérationnel. ● Le raccord du tuyau de vidange ne doit pas supporter le poids de l'excès de matériau du tuyau. Maintenez le tuyau de vidange le plus étendu possible pour éviter son affaissement. La longueur de tuyau de vidange en excès doit être conservée du côté de la boucle haute du lave-vaisselle. ● Si vous raccordez le tuyau de vidange au siphon de l'évier, vérifiez que la boucle haute est au moins 150 mm plus haut que le raccord du tuyau de vidange. ● Vérifiez d’avoir retiré tout l’emballage et tout le ruban adhésif de blocage des paniers du lave-vaisselle. ● Vérifiez que la porte s'ouvre et se referme librement, sans toucher au meuble adjacent. ● Vérifiez que la prise électrique est accessible et qu’elle se situe dans le meuble adjacent. ● Vérifiez que le lave-vaisselle fonctionne bien : si un code d'erreur s’affiche, consultez la section « Codes d'erreur » du guide de l'utilisateur pour des suggestions de réparation.

Vue d’ensemble des programmes

Sur certains modèles sans chiffres

Verrouillage enfant *

* Ex. : fonction supplémentaire Accélération, qui ne peut être utilisée qu'avec P1 (ECO), P2 (Universel) et P3 (Intensif) Verrouillage enfant : Pour activer ou désactiver le verrouillage enfant, appuyez sur la touche et sur la touche pendant 5 secondes tandis que les trois voyants lumineux à droite clignotent pendant 3 secondes, et le verrouillage enfant sera activé ou désactivé.

Verrouillage enfant*

* Ex. : fonction supplémentaire Accélération, qui ne peut être utilisée qu’avec P1 (ECO) Verrouillage enfant : Pour activer ou désactiver le Verrouillage enfant, appuyez sur la touche et sur la touche pendant 5 secondes tandis que les trois voyants à droite clignotent pendant 3 secondes et le verrouillage enfant sera activé ou désactivé.

Affichage de l’heure et des informations

Lors de toute sélection, l'affichage montre des informations connexes qui clignotent comme

► Durée du programme ► Délai de démarrage du programme ► Codes d'erreur et informations de service Après le démarrage d'une opération, il s'affiche sans clignoter :

► Temps restant en heures avant qu’un programme différé ne démarre, par ex., ► Temps restant du cycle du programme en minutes, par ex., 130 Cette durée peut varier en cours de fonctionnement, à cause des conditions et de la charge de travail quotidiennes.

Vaisselle

salade, saucisses Restes frais de nourriture : Non fragile : café, gâteau, lait, boissons froides, Couverts de table, salade, saucisses vaisselle en verre

Les modèles avec chiffres ont également les programmes suivants : P6

Vaisselle à stocker quelques jours

Légèrement sale : Fragile : café, gâteau, lait, boissons froides, verre, vaisselle en salade, saucisses général, couverts

Légèrement à très sale : LAVAGE casseroles, sauces, pommes de AUTOMATIQUE 2) terre, pâtes, riz, aliments rôtis ou 45 à 70°C 148 min

Toutes: vaisselle en verre, vaisselle en général, casseroles et poêles

Non fragile : Couverts de table, poêles et casseroles

1). Utilisez ce programme pour rincer rapidement la vaisselle. Cela empêche que des restes de nourriture ne restent collés sur la vaisselle et que de mauvaises odeurs ne se dégagent de l'appareil. N'utilisez pas de détergent avec ce programme! 2). L'appareil détecte le type de salissures et la quantité de vaisselle dans les paniers. Il ajuste automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme.

Système d'adoucissement d'eau

Pour assurer de bons résultats de lavage, le lave-vaisselle a besoin d'eau douce. L'eau dure peut nuire aux performances de votre lave-vaisselle. Avec le temps, la vaisselle en verre lavée à l'eau dure devient opaque et la vaisselle reste tachée ou recouverte d'un film blanchâtre. L'utilisation d'eau très dure peut nuire aux pièces du lave-vaisselle avec le temps. Le sel peut améliorer cette situation.

Réglage du système d'adoucissement de l'eau

La quantité de sel utilisée peut être réglée suivant 6 degrés différents allant de S1 à S6, en fonction de la dureté de l’eau. 1. Découvrez l’indice de dureté de l’eau de votre robinet. Votre compagnie de distribution d'eau vous aidera dans cette tâche. 2. Le réglage est indiqué dans le tableau de dureté de l'eau.

Degrés

Réglage d’usine par défaut pour le détergent en poudre. Réglage recommandé pour les tablettes mixtes de détergent. Le voyant du sel est éteint.

Utilisation de sel spécial

Dès que le voyant de faible teneur en sel est allumé sur l’écran, il faut ajouter du sel. Remplissez toujours avec du sel spécial immédiatement avant d'allumer l'appareil. Cela garantit que la solution saline spéciale qui déborde soit immédiatement lavée et qu’elle ne corrode pas le réservoir de rinçage.

Ajoutez du sel de la manière suivante :

ATTENTION Utilisez uniquement du sel de lave-vaisselle. D'autres produits peuvent endommager l'appareil ! Tout déversement de sel provoque de la corrosion. Lancez un programme après chaque recharge. 1. Tournez le bouchon dans le sens des

aiguilles d'une montre pour ouvrir le récipient de sel.

Appuyez sur la touche

pendant 3 secondes après chaque recharge pour réinitialiser le voyant du sel.

Utilisation d'un liquide de rinçage

Nous vous recommandons vivement d'utiliser régulièrement un liquide de rinçage liquide pour obtenir de meilleurs résultats de séchage. Le liquide de rinçage donne un aspect propre et étincelant sans stries au verre et à la porcelaine. De plus, cela empêche le métal de se ternir.

Quand recharger le distributeur de liquide de rinçage Quand le niveau du liquide de rinçage est bas, l’affichage défilant indique AJOUTER LIQUIDE DE RINÇAGE pour vous rappeler de remplir le distributeur de liquide de rinçage.

Réglage du dosage du liquide de rinçage Le niveau de dosage normal fixé en usine est 5, mais vous pouvez le régler en fonction des conditions de votre eau.  S’il reste de la mousse à la fin du lavage, diminuez le dosage de produit.  Si l’eau est dure, là où vous vivez, ou si votre vaisselle est mouillée ou striée après séchage, augmentez le dosage.  Pour régler le dosage du liquide de rinçage :  Si vous utilisez un détergent en tablettes avec adjuvant de rinçage intégré, nous vous recommandons de désactiver la fonction niveau de dosage de liquide de rinçage (rA-).

Comment remplir le distributeur de liquide de rinçage 1. Appuyez sur le bouton pour ouvrir le couvercle du distributeur. Régulateur de dosage

2. Verser le liquide de rinçage dans l'ouverture circulaire, en veillant à ne pas remplir au-delà du marquage MAX.

Couverts et argenterie

Tous les couverts et l'argenterie doivent être rincés immédiatement après utilisation pour éviter qu’ils ne ternissent à cause de certains aliments. Les articles en argent ne doivent pas entrer en contact avec de l'acier inoxydable, par exemple d'autres couverts. Mélanger ces éléments peut provoquer des taches. Retirez les couverts en argent du lave-vaisselle et séchez-les à la main immédiatement après la fin du programme.

Articles en bois

Les articles en bois sont généralement sensibles à la chaleur et à l'eau. S’ils sont régulièrement lavés dans le lave-vaisselle, cela peut entraîner leur détérioration au fil du temps. En cas de doute, lavez-les à la main.

Vaisselle en verre

La plupart de la vaisselle en verre est résistante au lave-vaisselle. La vaisselle en cristal très fine et ancienne peut être endommagée, c'est-à-dire devenir opaque. Il est préférable de laver ces articles à la main.
