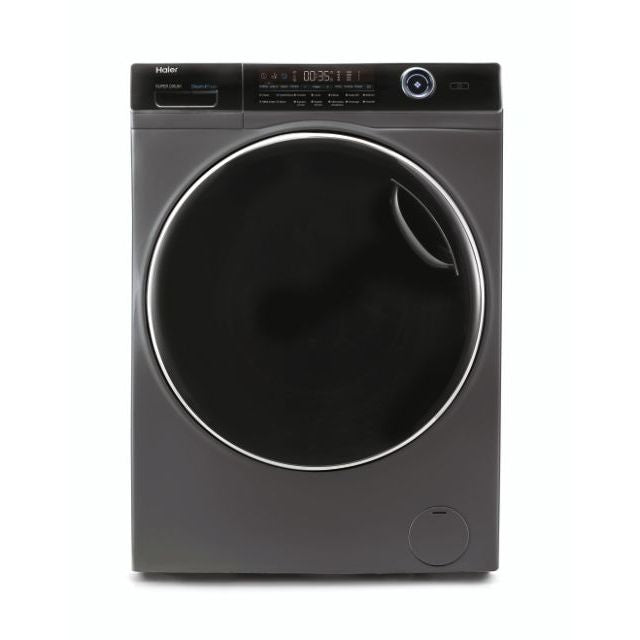

Mode d'emploi Haier Lave-linge SuperDrum Series 7 HW150-BP14986ES8

Présentation

Nous vous remercions d'avoir acheté un produit Haier. Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats. Veuillez conserver ce manuel dans un endroit approprié afin de toujours vous y référer pour une utilisation sécurisée et adéquate de l’appareil. Si vous devez vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.

Légende

Attention - Règles importantes de sécurité Généralités et conseils

Informations sur l’environnement

Mise au rebut

Contribuer à la protection de l’environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d’appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures ménagères. Veuillez déposer l’appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.

AVERTISSEMENT ! Risque de blessure ou d'asphyxie ! Débranchez l'appareil du secteur. Coupez le câble principal et mettez-le au rebut. Enlevez le verrou de la porte pour éviter qu'un enfant ou un animal domestique ne soit coincé dans l'appareil.

AVERTISSEMENT ! Afin d'éviter un risque dû à la remise à zéro intempestive du coupe-circuit thermique, cet appareil ne doit pas être alimenté à travers un dispositif de commutation externe, comme un temporisateur, ou connecté à un circuit qui est régulièrement activé et désactivé par les services publics. 2

1-Consignes de sécurité................................................................................................................... 4 2-Description du produit .................................................................................................................. 7 3-Panneau de commande................................................................................................................ 8 4-Programmes .................................................................................................................................... 13 5-Consommation ............................................................................................................................... 16 6-Utilisation quotidienne .................................................................................................................. 17 7-Lavage écologique ......................................................................................................................... 23 8-Entretien et nettoyage .................................................................................................................. 24 9-Dépannage ....................................................................................................................................... 27 10-Installation ...................................................................................................................................... 31 11-Données techniques ................................................................................................................... 35 12-Service clientèle ............................................................................................................................ 36

Il convient de lire les consignes de sécurité suivantes avant d'utiliser l'appareil AVERTISSEMENT !

Avant la première utilisation

▶ Vérifiez qu’il n’existe aucun dommage lié au transport. ▶ Retirez tous les boulons de transport. ▶ Retirez tous les emballages et tenez-les hors de portée des enfants. ▶ Il faut toujours au moins deux personnes pour la manipulation de l’appareil car il est lourd.

Utilisation quotidienne

▶ Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs. ▶ Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés. ▶ Les enfants ne doivent pas jouer avec l'appareil. ▶ Ne laissez pas un enfant ou un animal domestique s'approcher de l'appareil lorsque la porte est ouverte. ▶ Tenez les produits de lavage hors de la portée des enfants. ▶ Remontez les fermetures éclair, recousez les éléments mal fixés et faites attention aux petits articles pour éviter que le linge ne s’emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ▶ Évitez de toucher ou d’utiliser l’appareil pieds nus ou lorsque vos mains ou vos pieds sont mouillés ou humides. ▶ Évitez de couvrir l’appareil pendant qu’il fonctionne ou après utilisation, pour laisser l’humidité s’évaporer. ▶ Évitez de déposer des objets lourds ou des sources de chaleur ou d’humidité sur l’appareil. ▶ Évitez d'utiliser ou de conserver du détergent inflammable ou des agents de nettoyage à sec à proximité de l'appareil. ▶ Évitez d'utiliser un pulvérisateur inflammable à proximité de l'appareil. ▶ Évitez de laver des vêtements traités avec des solvants dans l'appareil sans les avoir préalablement séchés à l'air. 4

▶ Évitez de retirer ou d'insérer la fiche en présence de gaz inflammables ▶ Évitez de laver des matériaux en caoutchouc ou en éponge à des températures élevées. ▶ Évitez de laver tout linge sali par la farine. ▶ Évitez d’ouvrir le tiroir à lessive pendant le cycle de lavage. ▶ Évitez de toucher la porte pendant le lavage, car elle est chaude. ▶ Évitez d'ouvrir la porte si l'eau est visible à travers le hublot. ▶ Évitez d’ouvrir la porte en la forçant. Elle est équipée d'un système de verrouillage et s'ouvre quelques instants après la fin du cycle de lavage. ▶ Arrêtez l'appareil après chaque programme de lavage et avant d'entreprendre tout entretien, et débranchez l'appareil de l'alimentation électrique pour économiser l'énergie et pour des raisons de sécurité. ▶ Tenez la fiche et non le cordon pour débrancher l’appareil.

Entretien et nettoyage

▶ Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l’entretien. ▶ Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien. ▶ Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive lorsque l’appareil est en marche. ▶ N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil. ▶ Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées uniquement afin d'éviter tout risque. ▶ N'essayez pas de réparer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle.

Installation

▶ Placez l'appareil dans un endroit bien ventilé. Choisissez un emplacement qui permet d'ouvrir complètement la porte. 5

AVERTISSEMENT ! ▶ N’installez jamais l’appareil à l’extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d’eau, comme en dessous ou à proximité d’un bloc-évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez le lave-linge sécher naturellement. ▶ Installez ou utilisez l'appareil uniquement dans des endroits où la température est supérieure à 5 °C. ▶ Évitez de placer l'appareil directement sur un tapis ou près d'un mur ou d'un meuble. ▶ N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau). ▶ Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien. ▶ N'utilisez pas des adaptateurs multiprises et des rallonges. ▶ Assurez-vous d’utiliser uniquement l’ensemble de cordon électrique et de tuyau d’arrivée d’eau livré. ▶ Assurez-vous que le cordon d'alimentation et la prise ne sont pas endommagés. S'ils sont endommagés, veuillez les faire remplacer par un électricien. ▶ Pour l’alimentation électrique, utilisez une prise avec mise à la terre différente, facilement accessible après l'installation. Mettez à la terre cet appareil. ▶ Assurez-vous que les joints et raccords du tuyau d’arrivée d’eau sont serrés et qu'il n'y a pas de fuite.

Utilisation prévue

Cet appareil est conçu pour le linge lavable au lave-linge uniquement. Suivez à chaque fois les instructions fournies sur l'étiquette de chaque vêtement. Il est également conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel. Aucune modification ou altération de cet appareil n’est autorisée. L’utilisation inappropriée vous expose à des risques et à la perte de tous les droits de garantie et de responsabilité. 6

Remarque : En raison des modifications techniques et des divers modèles, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

2.1 Description de l’appareil Partie avant (Fig. 2-1) :

6 7 1 Tiroir à détergents 2 Plan de travail 3 Sélecteur de programme 4 Panneau de commande

5 Porte du lavelinge 6 Filtre/ Trappe de service 7 Pieds ajustables

1 Boulons d’expédition (T1-T4) 2 Vis du couvercle arrière 3 Vis du couvercle arrière (S1-S8) 4 Cordon d'alimentation 5 Vanne d'arrivée d'eau 6 Tuyau de vidange

2.2 Accessoires Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2-3) :

Tuyau

Support de d’arrivée 6 Bouchons tuyau de obturateurs d’eau vidange

Éponge

Fin différée Lavage nuit Vapeur Fonction

Vêtements

Remarque : Variété La présentation et les caractéristiques peuvent être différentes. 1 Bouton« Marche/Arrêt » 3 Écran 2 Sélecteur de programme

5 Boutons de fonctions 6 Boutons de réglage 7 Bouton « Démarrage/Pause »

Remarque : Signal sonore Le signal sonore retentit dans les cas suivants : ▶ à la fin d’un programme ; ▶ lorsque vous appuyez sur un bouton ; ▶ lorsque vous tournez le sélecteur de programme ; ▶ en cas de dysfonctionnement. Vous pouvez désactiver le signal sonore en cas de besoin : voir la section UTILISATION QUOTIDIENNE (voir P22 6.13).

3.1 Bouton « Marche/Arrêt »

Appuyez sur ce bouton (Fig. 3-2) pour allumer l'écran. Appuyez sur cette touche pendant 3 secondes pour le mettre en mode de veille " ARRÊT " lorsque l'affichage est actif.

Remarque : Mode L'écran passe en mode veille " ARRÊT " si le mode veille dure trop longtemps.

Remarque : Alimentation électrique. Débranchez le cordon d'alimentation pour déconnecter l'appareil de l'alimentation électrique.

3.2 Sélecteur de programme

Vous pouvez sélectionner l’un des 14 programmes en tournant le bouton (Fig. 3-3). La LED correspondant s’allume et les paramètres par défaut s’affichent.

3.3 Écran L’écran (Fig. 3-4) affiche les informations suivantes : ▶ Durée du lavage ▶ Fin différée ▶ Codes d’erreur et informations sur l’entretien ▶ Boutons de fonction et bouton « Départ/Pause »

3.4 Tiroir à lessive Ouvrez le tiroir. Il contient les compartiments suivants (Fig. 3-5) : 1: Compartiment à détergent en poudre ou en liquide 2 : Volet de sélection du détergent, le soulever pour le détergent en poudre, le garder baissé pour le détergent liquide. 3: Compartiment pour désinfectant. 4: Compartiment pour adoucisseur. 5: Verrouillez la languette, appuyez dessus pour extraire le tiroir du distributeur. Ces types de détergents sont idéaux pour les différentes températures de lavage. Veuillez-vous référer au manuel de détergent.

3.5 Boutons de fonctions Les boutons de fonctions (boutons 3.5.1-3.5.5, Fig. 3-6) perd'ajouter des fonctions supplémentaires aux programmes avant de démarrer le programme. Les indicateurs correspondants s’affichent à l'écran. Toutes les fonctions se désactivent lorsque vous éteignez l'appareil ou lorsque vous configurez un nouveau programme. Si un bouton dispose de plusieurs options, vous pouvez sélectionner l’option souhaitée en appuyant successivement sur le bouton. Pour supprimer le paramètre ou annuler le processus de paramétrage, appuyez sur le bouton de fonction jusqu’à ce que les voyants LED s’allument ou, dans le cas d’une seule option, les voyants LED s’éteignent.

Fin différée Lavage nuit Vapeur Fonction

Remarque : Paramètres d'usine Pour garantir des résultats optimaux dans chaque programme, Haier a défini avec précision les paramètres par défaut. En l’absence d’indications particulières, nous vous recommandons d'utiliser les paramètres par défaut. 3.5.1- Bouton de fonction « Fin différée » 3-7 Appuyez sur ce bouton (Fig. 3-7) pour démarrer le programme avec une fin différée. Vous pouvez

Coton, lin et synthéº / / tique

en tr/min 1 2 3 Type de tissu Mélange de linge en / coton et synthéº º tique légèrement sale

1000 800 400 1400 1000 800 400 1000 800 400 1000 800 400 1400 1000 800 400 /

Remarque : Index 1. La charge maximale se réfère au poids du linge sec. 2. “-” fait référence à l'affichage de la lumière éteinte pour le réglage correspondant. Pour le réglage de la température, il s'agit de l'eau d'entrée qui n'est pas chauffée ; pour le réglage de la vitesse, il s'agit de l'absence d'essorage pour le programme sélectionné ; pour le réglage du rinçage supplémentaire, il s'agit de l'absence de rinçage supplémentaire. 3. Choisissez 90°C comme température de lavage uniquement pour des exigences hygiéniques particulières. 4. Réduisez la quantité de détergent pour Express 15 et Super Fast car la durée du programme est courte. 5. La recommandation pour la charge «Refresh» est d’un vêtement taille adulte ou 5 vêtements taille enfant. 6. La conception et les spécifications sont sujettes à modifications sans préavis à des fins d’amélioration de la qualité.

Les fonctions ci-dessous sont disponibles sur des programmes spécif iques af in d'améliorer les performances. Le « O » indique que la fonction peut être sélectionnée dans le programme. Le « - » indique que la fonction ne peut être sélectionnée dans le programme.

Pour obtenir des résultats optimaux lors du lavage, sélectionnez un programme qui convient au degré de saleté et au type de linge. Tournez le bouton des programmes (Fig. 6-6) pour sélectionner le programme adéquat. Le voyant LED correspondant au programme sélectionné s’allume et les paramètres par défaut s’affichent.

Delay

repousser la fin du programme par incrément de 30 minutes, de 0,5 à 24 h (ajouter du temps à la durée du programme initial). Par exemple, si l‘écran affiche « 6 : 30 », le cycle du programme s’achève dans 6 heures et 30 minutes. Touchez le bouton « Démarrage/Pause » pour activer le délai de fin différée. Ne s’applique pas au programme “essorage.“. 8 3.5.2 Bouton «Lavage nuit» 3-8 Appuyez sur ce bouton (Fig. 3-8) pour sélectionner la fonction Lavage nuit afin d'obtenir de meilleures performances la nuit. Tout le signal acoustique sera désactivé, sauf le signal de défaillance. Une dispersiLavage nuit on de la charge de linge de 12 heures est ajoutée au programme à mesure qu'il reste 1 minute..

Remarque : Lavage nuit La vitesse maximale peut être réglée à 800 tr/min lorsque vous ajoutez la fonction Lavage nuit à un programme.Repassage facile est le réglage par défaut de Lavage nuit. Le Lavage nuit se ra annulé si le Repassage facile est annulé.

3.5.4- Bouton de fonction Appuyez sur ce bouton (Fig. 3-10) pour choisir des options particulières. Les symboles sont expliquées ci-dessous.

3.5.3 Bouton « Vapeur » Cette fonction (Fig. 3-9) est disponible sur les cycles de Coton, Synthétique, Bébé Coton, Mixte. Dès qu'elle est sélectionnée, la fonction de température devient non sélectionnable. L'icône sera réveillée lorsque les cycles ci-dessus seront sélectionnés.

Repassage

FR 3.5.5- Bouton de fonction «

Cette fonction (Fig. 3-11) permet d‘intensifi er les différents temps de lavage. Le « i-time » ne peut pas fonctionner en lavage unique fonction, fonction d'essorage et auto-nettoyage facile.

3.6 Boutons de réglage Les réglages individuels de la température de l'eau (Temp.), de la vitesse d'essorage (Speed) et des temps de rinçage supplémentaires (Rinçage +) peuvent être programmés. Chaque paramètre comporte plusieurs options à fixer, du minimum au maximum.

Remarque : Réglages Les réglages ne sont pas disponibles sur certains programmes. 3.6.1 - Bouton de réglage « Temp. »

Touchez ce bouton (Fig. 3.-12) pour changer la température de lavage du programme. Si aucune valeur ne s’illumine, l’eau ne sera pas chauffée.

3.6.2- Bouton de réglage « Essorage» Touchez ce bouton (Fig. 3.-13) pour changer ou désélectionner la fonction d’essorage. Si aucune valeur ne s’illumine, le linge ne sera pas essoré.

3.6.3 Bouton de réglage « Rinçage+ » Touchez ce bouton (Fig. 3-14) pour rincer le linge plus intensément avec de l’eau douce. Cette fonction est recommandée pour les personnes à la peau sensible. Vous pouvez sélectionner un à trois cycles supplémentaires en appuyant sur le bouton plusieurs fois. Les temps de rinçage supplémentaires s'allumeront lorsqu'il sera sélectionné.

3.7 Bouton « Départ/Pause »

Appuyez sur ce bouton (Fig. 3-15) pour démarrer un programme sélectionné. Appuyez à nouveau sur cette touche pour mettre l'appareil en pause et déverrouiller la porte lorsque l'appareil est en marche. Quelques secondes peuvent être nécessaires pour déverrouiller la porte. Les temps de rinçage supplémentaires s'allument lorsque cette fonction est sélectionnée.

Repassage à une température basse de 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)

Nettoyage à sec au tétracloréthène

Nettoyage à sec aux hydrocarbures

Lavage nuit

3.8 Sécurité enfants Appuyez simultanément sur le bouton « Fin différée» et « Lavage nuit » (Fig. 3-16) pendant 3 secondes pour bloquer l’activation des éléments du panneau. Pour déverrouiller, touchez à nouveau les deux boutons. L'indicateur de verrouillage des enfants s'allume lorsque le verrouillage des enfants fonctionne. Cette fonctionnalité est en option lorsque la machine est en marche.

Les programmes de lavage sont optimisés pour des types de blanchisseries spécifiques. Sélectionnez le programme qui correspond le mieux aux objets lavés. Les paramètres indiqués en gras sont des parmètres suggérés pour le programme

º En option, / Indisponible

Compartiment à détergent pour : 1 Détergent liquide ou en poudre 2 Adoucisseur ou produit d’entretien 3 Désinfectant

Vitesse

en tr/min 1 2 3 Type de tissu

90 60 40 30 60 40 30 40 30 40 30 -

1400 1000 800 400 1000 800 400 800 400 800 400 -

º º / Linge délicat et soie

Tissu synthétique ou º º / mélangé

º º / Couette Tissu en laine ou à / teneur en laine lavable º º en machine

º En option, / Indisponible

Compartiment à détergent pour : 1 Détergent liquide ou en poudre 2 Adoucisseur ou produit d’entretien 3 Désinfectant

Charge

Vitesse d´esso- Rinçarage ge +

Programme

Remarque : Sous-fonction La sous-fonction Intense ne peut pas être sélectionnée pour les programmes Couette, Délicat, Express 15 min, Rapide 39 min.

Scannez le QR code sur l'étiquette énergétique pour obtenir des informations sur la consommation d'énergie. La consommation d'énergie réelle peut différer de celle déclarée en fonction des conditions locales.

Remarque : Pesée automatique L’appareil est équipé d’une option de détection de la charge. Lorsque la charge est faible, l’énergie, l’eau et le temps de lavage sont réduits de manière automatique dans certains programmes.L'écran affiche

Raccordez le lave-linge à une alimentation (220 V à 240 V~/50 Hz ; Fig. 6-1). Veuillez également vous référer à la section INSTALLATION.

6.2. Raccordement à l'approvisionnement d'eau ▶ Avant le raccordement, assurez-vous de la propreté et de la clarté du dispositif d'arrivée d'eau. ▶ Ouvrez le robinet (fig.6-2).

Remarque : Étanchéité Avant l'utilisation, vérifiez la présence de fuites sur les joints entre le robinet et le flexible d’arrivée d'eau en ouvrant le robinet.

6.3 Préparation du linge ▶

Triez les vêtements en fonction du tissu (coton, synthétique, laine ou soie) et de leur niveau de saleté (Fig. 6-3). Faites attention aux consignes d’entretien des étiquettes de lavage. Séparez les vêtements blancs des vêtements de couleur. Lavez d'abord les textiles de couleur à la main pour savoir s'ils se décolorent ou s'abîment. Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets de décoration très durs (broches). Pour l'entretien des vêtements sans ourlets, du linge délicat et les textiles finement tissés comme les rideaux, mettez-les dans un sac de lavage (le nettoyage à la main ou à sec est plus indiqué). Fermez les fermetures à glissières, les attaches et les crochets velcro et assurez-vous que les boutons sont solidement cousus. Placez les vêtements sans ourlets solides, les sous-vêtements délicats (Dessous) et les petits articles tels que les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. Dépliez les grandes pièces de tissu telles que les draps de lit et les couvre-lits, etc. Retournez les jeans et les tissus imprimés, décorés ou aux couleurs vives ; lavez-les séparément si possible.

L = détergent liquide ou en gel P = détergent en poudre O = facultatif _ = non Si vous utilisez un détergent liquide, il n’est pas recommandé d’activer la fin différée. Voici nos recommandations : ▶ Détergent en poudre : 20°C à 90°C (utilisation optimale : 40-60 °C) ▶ Détergent couleur : 20 °C à 60 °C (utilisation optimale : 30-60 °C) ▶ Détergent laine/vêtement délicat :20 °C à 30 °C (utilisation optimale :20-30 °C) * Choisissez 90 °C comme température de lavage uniquement pour des exigences hygiéniques particulières. * Si vous choisissez de régler la température de l’eau à 60 °C ou à plus de 60 °C, nous vous conseillons d’utiliser moins de détergent. Veuillez utilisez le désinfectant spécial, approprié pour les vêtements en coton ou en tissu synthétique. * Il est préférable d’utiliser moins de détergents en poudre ou des détergents en poudre qui ne produisent pas de mousse.

Faites glisser le tiroir à lessive hors de son emplacement. Ajoutez la quantité de détergent nécessaire dans les compartiments respectifs (Fig. 6-4). Repoussez doucement le tiroir.

Remarque : ▶ Retirez les résidus de détergent du tiroir à lessive avant le prochain cycle de lavage. ▶ N'utilisez pas trop de détergent ou d'adoucissant. ▶ Veuillez suivre les instructions spécifiées sur l'emballage du détergent. ▶ Ajoutez toujours le détergent avant de lancer le cycle de lavage. ▶ Diluez le détergent liquide concentré avant de l'ajouter. ▶ Pour que le détergent liquide se diffuse bien, utilisez la boule de dosage fournie avec le linge et mettez-la dans le lave-linge. ▶ N'utilisez pas de détergent liquide si vous avez sélectionné « Fin différée ». ▶ Sélectionnez avec soin les paramètres du programme en fonction des symboles d’entretien indiqués sur les étiquettes de linge et selon le tableau de programme.

6.7 Mettez l’appareil en marche.

Appuyez sur le bouton « Marche/Arrêt » pour mettre l’appareil en marche (Fig. 6-5).. Le voyant LED du « bouton « Départ/Pause » clignote.

6.8 Sélection d’un programme 6-6

Mise en garde !

Les articles non textiles, desserrés ou tranchants peuvent causer des dysfonctionnements ainsi qu'endommager les vêtements et l'appareil.

Lavage

Lavage à 95°C maximum, programme normal

Lavage à 60°C maximum, programme normal

Lavage à 40°C maximum, programme normal

Lavage à 40°C maximum, programme pour linge délicat ou facile d’entretien Lavage à 30°C maximum, programme pour linge délicat ou facile d’entretien Ne pas lavez

Lavage à 30°C maximum, programme normal

Température maximale

Lavage à 60°C maximum, programme pour linge délicat ou facile d’entretien Lavage à 40°C maximum, programme spécial pour le linge délicat Lavage à 30°C maximum, programme pour linge délicat ou facile d’entretien

Blanchiment

Agents de blanchiment autorisés

Oxygène uniquement/ non chloré

Sèche-linge autorisé

Ne passez pas au sèche-linge

Nettoyage à sec

pérature maximale de 200 °C

une température moyenne de 150°C

Entretien professionnel des textiles

6.4 Chargement de l'appareil ▶ ▶ ▶ 18

Insérez le linge, pièce par pièce Ne surchargez pas l'appareil. Notez les différentes charges maximales en fonction des programmes ! Règle générale pour la charge maximale : Gardez un espace de 15 cm environ entre la charge et la partie supérieure du tambour. Fermez bien la porte. Assurez-vous qu’aucune pièce de linge n’est pincée.

FR 6.5 Sélectionner le détergent ▶ ▶ ▶ ▶ ▶

L'efficacité et la performance du lavage dépendent de la qualité du détergent utilisé. Utilisez exclusivement un détergent homologué pour le lavage en machine. Le cas échéant, utilisez des détergents spéciaux (par exemple, pour les synthétiques et les lainages.) Respectez les recommandations du fabricant du détergent. N'utilisez pas d'agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire.

Choisissez le détergent le mieux adapté

Refresh

6.9 Ajout de fonctions optionnelles

Fin différée lavage nuit vapeur fonction

Temp. Essorage Rinçage + Laine

Sélectionnez les options et les paramètres requis (Fig. 6-7) ; reportez-vous à la section PANNEAU DE COMMANDE.

6.10 Démarrage du programme de lavage

Appuyez sur le bouton « Départ/Pause » (Fig. 6-8) pour lancer le programme. Le voyant LED du bouton « Départ/Pause » s’allume. L'appareil fonctionne selon les réglages actuels. Pour effectuer des modifications, vous devez annuler le programme.

6.11 Pause- annulation du programme de lavage Pour mettre en pause un programme en cours, appuyez sur « Démarrer/Pause ». Le voyant LED au dessus du bouton clignote. Appuyez à nouveau sur ce bouton pour reprendre l’opération. Pour annuler un programme en cours et tous ses paramètres individuels 1. Appuyez sur le bouton « Départ/Pause » pour interrompre le programme en cours. 2. Appuyez sur le bouton « Marche/Arrêt » pendant 2 secondes environ pour arrêter l’appareil. 3. Sélectionnez « Essorage » et « no speed », puis lancez le programme pour vider l'eau. 4. Sélectionnez un nouveau programme et démarrez-le.

Remarque : Verrouillage de la porte ▶ Pour des raisons de sécurité, la porte du lave-linge est temporairement verrouillée pendant les cycles de lavage. Vous ne pouvez ouvrir la porte qu’à la fin du programme ou qu’après son annulation correcte (voir la description ci-dessus). ▶ En cas de niveau d’eau élevé, de température d’eau élevée et pendant l’essorage, il est impossible d’ouvrir la porte ; le symbole Loc s’affiche 1. À la fin du cycle du programme,  s’affiche. 2. La machine s’arrête automatiquement. 3. Retirez le linge le plus tôt possible pour éviter les odeurs et que le linge ne se froisse. 4. Fermez l’arrivée d’eau. 5. Débranchez la prise d'alimentation. 6. Ouvrez la porte pour éviter toute formation d’humidité et l’apparition d’odeurs. Laissez-la ouverte lorsque vous n’utilisez pas la machine.

Remarque : Mode veille / mode économiseur d’énergie Une fois l’appareil mis en marche, il rentre en mode Veille si vous ne l’utilisez pas au bout de 2 minutes avant le lancement du programme ou à la fin de celui-ci. L’écran s’éteint pour économiser l’énergie. Appuyez sur le bouton « Démarrage/Pause » pour désactiver le mode Veille.

6.13 Activation ou désactivation de l’alarme Vous pouvez désactiver le signal sonore en cas de besoin : 1. Mettez l’appareil en marche. 2. Sélectionnez le programme essorage. Appuyez simultanément sur les boutons "Rinçage +" et "+" pendant environ 3 secondes «   » s’affiche et l’alarme se désactive. Pour activer l‘alarme, appuyez une nouvelle fois sur ces deux boutons simultanément. «  » s’affiche.

7-Lavage écologique Utilisation respectueuse de l’environnement

▶ Pour une meilleure utilisation de l’énergie, de l’eau, du détergent et du temps, tenezvous en à la charge maximale recommandée. ▶ Ne surchargez pas l’appareil (à l’aide de la main, faites un dégagement en largeur audessus du linge). ▶ Pour le linge pas trop sale, sélectionnez le programme Express 15 min. ▶ Mettez les doses exactes de chaque produit de lavage. ▶ Choisissez la température de lavage adéquate la plus basse - les détergents modernes nettoient efficacement en dessous de 60 °C. ▶ Optimisez les réglages par défaut uniquement pour les taches importantes. ▶ Sélectionnez la vitesse d’essorage maximale en cas d’utilisation d’un sèche-linge domestique.

8-Entretien et nettoyage 8.1 Nettoyage du tiroir à lessive

Veillez toujours à ce qu’il ne reste pas de résidus de détergent. Nettoyez régulièrement le tiroir à lessive (Fig. 8-1) : 1. Tirez le tiroir jusqu’à la butée. 2. Appuyez sur le bouton d’ouverture pour le retirer. 3. Nettoyez ensuite le tiroir avec de l’eau et remettez-le en place dans l’appareil.

8.2 Nettoyage de la machine

Débranchez la machine pendant le nettoyage et l’entretien. Utilisez un chiffon doux imbibé de savon liquide pour nettoyer la machine (Fig. 8-2) et les composants en caoutchouc. N’utilisez pas de produits chimiques organiques ou de solvants corrosifs.

8.3 Vanne et filtre d’arrivée d’eau Pour éviter toute obstruction de l’alimentation en eau par des matières solides telles que le calcaire, nettoyez régulièrement son filtre. ▶ Débranchez le cordon d’alimentation et fermez l’arrivée d’eau. ▶ Démontez le tuyau d’arrivée d’eau. à l’arrière (Fig. 8-3) de l’appareil, ainsi que le robinet. ▶ Rincez le filtre avec de l’eau et une brosse (Fig. 8-4). ▶ Insérez le filtre et installez le tuyau d’arrivée d’eau.

8.4 Nettoyage du tambour 8-5

8-5 ▶ Retirez tout objet étranger, en particulier les pièces métalliques introduites (fi g. 8-5), notamment les épingles, les pièces de monnaie, etc., car elles peuvent causer des taches de rouille et des dommages. ▶ Utilisez un nettoyant sans chlorure pour éliminer les taches de rouille. Respectez les consignes de sécurité du fabricant de l’agent de nettoyage. ▶ N’utilisez pas d’objet dur ou de laine d’acier pour le nettoyage.

Remarque : Nettoyage L'eau et l'électricité doivent être coupées après chaque cycle de lessive. Pour empêcher la saleté de coller aux vêtements, les peluches sur le joint intercalaire et la fenêtre doivent être nettoyées.

8.5 Périodes de non-utilisation prolongées

Si l’appareil n’est pas utilisé pendant une longue période : 1. Débranchez la prise électrique (Fig. 8-6). 2. Fermez tuyau d’arrivée d’eau. (Fig. 8-7). 3. Ouvrez la porte pour éviter toute formation d’humidité et l’apparition d’odeurs. Laissez les portes ouvertes lorsque vous n’utilisez pas la machine. Avant le prochain usage, vérifiez soigneusement le cordon d’alimentation, l’arrivée d’eau et le tuyau de vidange. Assurez-vous que tout est correctement installé et qu’il n’y a pas de fuite.

Nettoyez le filtre une fois par mois et inspectez le filtre de la pompe, pour vérifier par exemple si l’appareil : ▶ Ne vidange pas l’eau. ▶ N’essore pas. ▶ Émet un bruit inhabituel quand il fonctionne.

AVERTISSEMENT ! Risque de brûlure ! L’eau contenue dans le filtre de la pompe peut être très chaude ! Avant toute intervention, assurez-vous que l'eau a refroidi. 1. Éteignez la machine et débranchez-la (Fig. 8-8).

Ouvrez le volet d’entretien. vous pouvez utiliser

une pièce de monnaie ou un tournevis (Fig. 8-9). 3. Placez un récipient plat pour recueillir l’eau de vidange (Fig. 8-10). La quantité d’eau pourrait être plus importante que prévu ! 4. Tirez le tuyau de vidange et maintenez-en l’extrémité au-dessus du récipient (Fig. 8-10). 5. Retirez le bouton d’étanchéité du tuyau de vidange (Fig. 8-10). 6. Une fois la vidange terminée, fermez le tuyau de vidange (Fig. 8-11) et remettez-le dans la machine. 7. Dévissez et retirez le filtre de la pompe en le tournant dans le sens horaire (Fig. 8-12).

8-Entretien et nettoyage 8-14

8. Retirez les impuretés et la poussière (Fig. 8-13). 9. Nettoyez soigneusement le filtre de la pompe à l’eau courante (Fig. 8-14). 10. Remontez-le soigneusement (Fig. 8-15). 11. Fermez le volet d’entretien.

Mise en garde!

▶ Le bouchon du filtre de la pompe doit être nettoyé et en bon état. Si le bouchon n’est pas bien serré, l’eau peut s'échapper. ▶ Le filtre doit être en place, sinon une fuite peut se produire.

Vous pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.

AVERTISSEMENT ! ▶ Avant de procéder à l’entretien, mettez l’appareil hors tension et débranchez la fiche secteur de la prise de courant. ▶ L’équipement électrique ne doit être entretenu que par des électriciens qualifiés, car des réparations incorrectes peuvent causer des dommages consécutifs considérables. ▶ Pour éviter tout risque, faites remplacer le cordon d’alimentation endommagé uniquement par le fabricant, son représentant ou par des personnes qualifiées.

9.1 Codes d’informations Les codes suivants s’affichent uniquement à titre d’information par rapport au cycle de lavage. Aucune action ne doit être entreprise. Code

Le temps restant du cycle de lavage est évalué à 1 heure et 25 minutes

Le temps restant du cycle de lavage incluant la durée sélectionnée pour la fin différée est évalué à 6 heures et 30 minutes

1/2/3 Rinçages supplémentaires sélectionnés (voir BOUTONS DE FONCTION "Rinçage +“).

Le cycle de lavage est terminé. L'appareil s'éteint automatiquement.

La fonction Sécurité enfants est activée

La porte est fermée à cause du niveau d’eau ou de température élevé ou du déroulement de l’essorage.

  Le bip sonore est désactivé  

9.2 Dépannage avec affichage de code Problème

• Erreur de vidange, l’eau n’a pas été entièrement évacuée après 6 minutes.

• Nettoyez le filtre de la pompe. • Vérifiez l'installation du tuyau de vidange.

• Fermez correctement la porte.

• Le niveau d’eau n’a pas été atteint après • Assurez-vous que le robinet est entière8 minutes. ment ouvert et que la pression de l’eau est normale. • Le tuyau de vidange s'auto-siphonne. • Vérifiez l'installation du tuyau de vidange.

• Erreur de drainage au début 3 • Sélectionnez no speed et lancez minutes de Rafraîchissement.

Essorage pour évacuer l'eau

• Exécutez les solutions dans comme des actions de réparation.

• Erreur : Niveau de sécurité de l’eau.

• Contactez le service après-vente.

• Erreur : Capteur de température.

• Contactez le service après-vente.

• Contactez le service après-vente.

• Contactez le service après-vente.

• Erreur du capteur de niveau d’eau.

• Contactez le service après-vente.

• Erreur de communication anor- • Contactez le service après-vente. male

• Erreur : Charge déséquilibrée.

• Vérifiez et équilibrez la charge de linge dans le tambour. Réduisez la charge de linge.

9.3 Dépannage sans affichage de code Problème

Le lave-linge ne fonc- • Le programme n’a pas encore détionne pas. marré. • La porte n’est pas correctement fermée. • La machine n’a pas été mise sous tension • Panne de courant. • Le Verrouillage enfant est activé. Le lave-linge ne se • Il n’y a pas d'eau. remplit pas d'eau. • Le tuyau d’arrivée d’eau est tordu. • Le filtre du tuyau d’arrivée d’eau est bouché. • La pression de l’eau est inférieure à 0,03 MPa. • La porte n’est pas correctement fermée. • Coupure d’eau. La machine se vi- • La hauteur du tuyau de vidange est inférieure à 80 cm. dange pendant qu’on y introduit de l'eau. • L’extrémité du tuyau de vidange pourrait baigner dans l'eau.

Solution

• Vérifiez le programme et démarrez-le. • Fermez correctement la porte. • Mettez la machine sous tension. • Vérifiez l’alimentation. • Désactivez la sécurité enfants. • Vérifiez le robinet d’eau. • Vérifiez le tuyau d’arrivée d’eau • Débouchez le filtre du tuyau d’arrivée d’eau • Vérifiez la pression de l’eau. • Fermez correctement la porte. • Vérifiez l’arrivée d’eau. • Assurez-vous que le tuyau de vidange est correctement installé. • Vérifiez que le tuyau de vidange n’est pas plongé dans l’eau.

Cause

vi- • Le tuyau de vidange est obstrué. • Le filtre de la pompe est bouché. • L’extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol. Fortes vibrations pen- • Certains boulons de transport dant l’essorage. n'ont pas été retirés. • L’appareil n’est pas installé sur une surface stable.

• Débouchez le tuyau de vidange. • Nettoyez le filtre de la pompe. • Assurez-vous que le tuyau de vidange est correctement installé. • Retirez tous les boulons de transport. • Assurez-vous que l’appareil est placé sur une surface stable et plane. • La charge de la machine n’est pas • Vérifiez le poids et l’équilibre de correcte. la charge. • Coupure d'eau ou panne de cou- • Vérifiez le branchement élecrant. trique et l’alimentation en eau.
