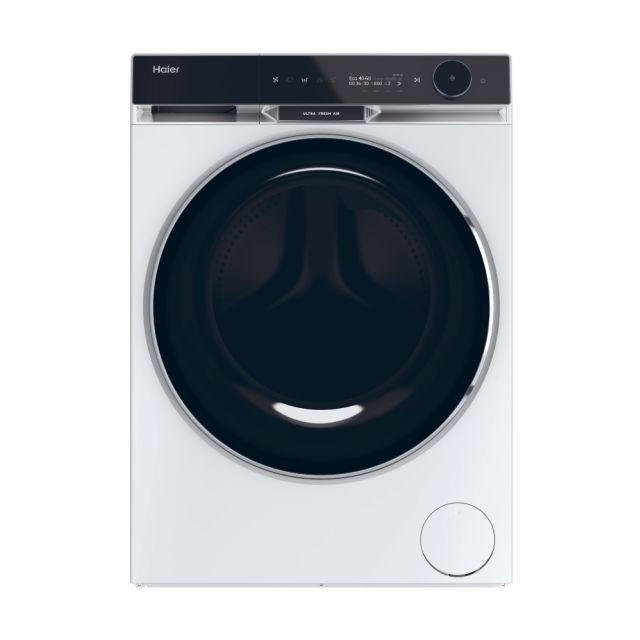

Mode d'emploi Haier Lave-linge X11 HW100-BD14397U1

Présentation

Merci d’avoir acheté un produit Haier. Avant d’utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à garantir une installation, une utilisation et un entretien sûrs et corrects. Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l’appareil. Si vous vendez l’appareil, si vous le donnez ou si vous le laissez lors d’un déménagement, transmettez également ce manuel afin que le nouveau propriétaire puisse se familiariser avec l’appareil et les avertissements de sécurité.

Légende

Avertissement - Informations importantes en matière de sécurité Informations générales et conseils

Informations sur l’environnement

Mise au rebut

Contribuez à la protection de l’environnement et de la santé des personnes. Mettez l’emballage dans les conteneurs prévus à cet effet pour le recycler. Contribuez au recyclage des déchets des appareils électriques et électroniques. Ne jetez pas les appareils portant ce symbole avec les déchets ménagers. Retournez le produit à votre centre de recyclage local ou contactez votre municipalité.

AVERTISSEMENT ! Risque de blessure ou d’étouffement ! Débranchez l’appareil de l’alimentation secteur. Coupez le câble secteur et mettez-le au rebut. Retirez le loquet de la porte pour éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

1- Informations en matière de sécurité ........................................................................................................................4 2- Description du produit .................................................................................................................................................7 3- Panneau de commande...............................................................................................................................................8 4- Programmes ................................................................................................................................................................ 14 5- Consommation ........................................................................................................................................................... 15 6- Utilisation quotidienne .............................................................................................................................................. 16 7- hOn................................................................................................................................................................................. 21 8- Lavage écologique ..................................................................................................................................................... 24 9- Entretien et nettoyage.............................................................................................................................................. 25 10- Dépannage ................................................................................................................................................................ 28 11- Installation .................................................................................................................................................................. 31 12- Données techniques .........................................................

1-Informations en matière de sécurité

Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants ! 1-Informations en matière de s écurité

Avant toute première utilisation

► Assurez-vous que l’appareil n’a pas été endommagé suite au transport. ► Assurez-vous que tous les boulons de transport ont été retirés. ► Retirez tous les emballages et conservez-les hors de portée des enfants. ► Manipulez toujours l’appareil au moins à deux personnes, en raison de son poids.

Utilisation quotidienne

► Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. ► Tenez les enfants de moins de 3 ans à l’écart de l’appareil, à moins qu’ils ne soient sous surveillance constante. ► Les enfants ne doivent pas jouer avec l’appareil. ► Ne laissez pas les enfants ou les animaux s’approcher de l’appareil lorsque la porte est ouverte. ► Rangez les produits de lavage hors de portée des enfants. ► Fermez les fermetures Éclair, cousez les fils lâches et prenez soin des petits articles pour éviter que le linge ne s’emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ► Ne touchez pas ou n’utilisez pas l’appareil pieds nus ou avec des mains ou des pieds mouillés ou humides. ► Ne couvrez pas ou ne fermez pas l’appareil pendant son fonctionnement ou après, afin de permettre à l’humidité de s’évaporer. ► Ne placez pas d’objets lourds ou de sources de chaleur ou d’humidité sur l’appareil. ► N’utilisez pas ou ne stockez pas de lessive inflammable ou de produit de nettoyage à sec à proximité de l’appareil. ► N’utilisez pas de pulvérisateurs inflammables à proximité de l’appareil. ► Ne lavez pas dans l’appareil des vêtements traités à l’aide de solvants sans les avoir préalablement séchés à l’air libre. 4

1-Informations en matière de sécurité AVERTISSEMENT !

► Ne retirez pas ou n’insérez pas la fiche en présence de gaz inflammable. ► Ne lavez pas à chaud le caoutchouc mousse ou les matériaux de type éponge. ► Ne lavez pas de linge sali par de la farine. ► N’ouvrez pas le tiroir à lessive pendant un cycle de lavage. ► Ne touchez pas la porte pendant le lavage, car elle devient chaude. ► N’ouvrez pas la porte si le niveau d’eau dépasse visiblement le hublot. ► Ne forcez pas l’ouverture de la porte. La porte est équipée d’un dispositif de verrouillage automatique et s’ouvre peu après la fin de la procédure de lavage. ► Éteignez l’appareil après chaque programme de lavage et avant d’entreprendre tout entretien de routine, et débranchez l’appareil de l’alimentation électrique afin d’économiser l’électricité et à des fins de sécurité. ► Débranchez l’appareil en tenant la fiche, et non le câble. Entretien/nettoyage ► Veillez à ce que les enfants soient sous surveillance s’ils effectuent des opérations de nettoyage et d’entretien. ► Débranchez l’appareil de l’alimentation électrique avant d’entreprendre tout entretien de routine. ► Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive si l’appareil n’est pas utilisé afin d’éviter les odeurs. ► N’utilisez pas de pulvérisateur ou de vapeur d’eau pour nettoyer l’appareil. ► Faites remplacer un cordon d’alimentation électrique endommagé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque. ► N’essayez pas de réparer l’appareil vous-même. En cas de réparation, contactez notre service client. ► Retirez de l’appareil tous les corps étrangers tels que les objets métalliques, les produits chimiques, les articles fragiles, les bougies et cigarettes allumées, etc.

Installation

► L’appareil doit être placé dans un endroit bien aéré. Assurez-vous que l’emplacement permet l’ouverture complète de la porte. 5

1-Informations en matière de sécurité

► N’installez jamais l’appareil à l’extérieur, dans un endroit humide ou susceptible de présenter des fuites d’eau, par exemple sous ou à proximité d’un évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez la machine sécher naturellement.

AVERTISSEMENT ! ► N’installez ou n’utilisez l’appareil qu’à un endroit où la température ambiante est supérieure à 5 °C. ► Ne placez pas l’appareil directement sur un tapis ou à proximité d’un mur ou d’un meuble. ► N’installez pas l’appareil à la lumière directe du soleil ou à proximité de sources de chaleur (par exemple, des poêles, des radiateurs). ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► N’utilisez pas d’adaptateurs multiprises ni de câbles de rallonge. ► Utilisez uniquement le câble électrique et le jeu de tuyaux flexibles fourni. ► Veillez à ne pas endommager le câble électrique et la fiche. En cas d’endommagement, faites-le/la remplacer par un électricien. ► Utilisez une prise distincte avec mise à la terre pour l’alimentation électrique, facilement accessible après l’installation. L’appareil doit être mis à la terre. Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible. ► Assurez-vous que les joints et les raccords des tuyaux flexibles sont fermes et qu’il n’existe pas de fuite.

Usage prévu

Cet appareil est destiné à laver uniquement du linge lavable en machine. Suivez toujours les instructions figurant sur l’étiquette de chaque vêtement. Cet appareil est conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l’appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation.

Avis

En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

2.1 Image de l’appareil Avant (Fig. 2-1) :

Tiroir de lessive/d’adoucissant 1 Boulons de transport (T1 -T4)

Pieds réglables

6 Vanne d’arrivée d’eau 2.2 Accessoires Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 2-3) : 1 2 3 4 5 6

Ensemble

Support de tuyau flexible de vidange

Patins de réduction du niveau sonore

Étiquette

Garantie des pièces 10 ans

1 Bouton « Marche » 2 Sélecteur de programme

3 Afficheur 4 Boutons de fonction

3.1 Bouton « Marche » Effleurez ce bouton (Fig. 3-2) pour l'allumer, l'écran brille, l'indicateur du bouton « Départ/Pause » clignote. Touchezle à nouveau pendant environ 2 secondes pour l'éteindre. Si aucun élément du panneau ou programme n'est activé au bout d’un certain temps, la machine s'arrête automatiquement.

Remarque : appareil éteint Sans connexion Wi-Fi, l'appareil allumé s'éteint automatiquement s'il n'est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. Avec une connexion Wi-Fi, le temps d'attente est de 24 heures. 3.2 Sélecteur de programme En tournant le bouton (Fig. 3-3), il est possible de sélectionner l'un des programmes, dont les réglages par défaut s'affichent.

3.3 Afficheur L’afficheur (Fig. 3-4) indique les informations suivantes : ► Temps de lavage / séchage ► Fin différée ► Codes d’erreur et informations d’entretien ► Boutons de fonction ► Vitesse, température, etc.

3-Panneau de commande Signification

L'appareil est connecté au Wi-Fi. Adoucissant dans le tiroir. Lessive dans le tiroir. l-time. Refresh. Ultra frais. Vapeur : Smart Al, Chemise, Spécial bébé, Spécial allergies disposent par défaut de la fonction de lavage à la vapeur. Le panneau de commande est verrouillé. La porte du tambour est verrouillée.

Ces cinq boutons (Fig. 3-5) sont des boutons de fonction spéciale, qui peuvent être sélectionnés selon les besoins.

3.4.1 Boutons de fonction Touchez ce bouton, l'icône d'air frais s'allume, l'écran affiche « Ultra frais activé » (Fig. 3-6), la fonction d'air frais démarre après la fin du programme. L'air est soufflé dans le tambour par le ventilateur à l'arrière, ce qui permet de rafraîchir les vêtements et de sécher le joint et la partie située entre le tambour intérieur et le tambour extérieur, évitant ainsi le développement de moisissures et de bactéries à l'intérieur du tambour et empêchant les mauvaises odeurs. L'air s'écoule des deux côtés de la façade du tableau de commande principal ; cela peut durer jusqu'à 12 heures jusqu'à ce que le consommateur l'arrête.

Touchez à nouveau ce bouton, l'icône d'air frais se ferme et l'écran affiche « Ultra frais désactivé » (Fig. 3-7).

3.4.2 Boutons de fonction Touchez ce bouton, l'icône Refresh s'allume, l'écran affiche « Refresh activé » (Fig. 3-8), cela sert à éliminer les odeurs fraîches, la poussière, les acariens et l'humidité.

Touchez à nouveau ce bouton, l'icône Refresh se ferme, l'écran affiche « Refresh désactivé » (Fig. 3-9).

3.4.3 Boutons de fonction Touchez ce bouton, l’icône de l’autodosage s’allume, la fonction d'alimentation automatique peut être réglée selon les besoins et la fonction d'alimentation automatique de lessive ou de l'adoucissant peut être activée ou désactivée (Fig. 3-10).

3.4.4 Boutons de fonction Touchez ce bouton, l'icône i-time s'allume, le temps de lavage peut être réglé selon les besoins. Cette fonction n'est pas disponible pour certains programmes (Fig. 3-11).

3.4.5 Boutons de fonction Touchez ce bouton, l'icône Wi-Fi s'allume, le bouton de fonction peut être utilisé pour lier et délier l'Internet des objets (Fig. 3-12).

3.5 Autres boutons de fonction 3.5.1 Fonction Temp. 1. Effleurez le bouton « Temp. » (Fig. 3-13) pour

sélectionner une température différente (--/20/30/40/60/90). 2. Les options de chaque programme sont différentes, lorsque l'afficheur indique « -- », l'eau ne sera pas chauffée. 3.5.2 Fonction Vitesse

1. Effleurez le bouton « Vitesse » (Fig. 3-14) pour

sélectionner une vitesse différente (0/400/600/800/1000/1200/1400). 2. Les options de chaque programme sont différentes, lorsque l'afficheur indique « 0 », le lavelinge n'essore pas. 3.5.3 Fonction Rinçage

1. Effleurez le bouton « Rinçage » (Fig. 3-15) pour

sélectionner le nombre de rinçages (0/l/2/3/4/5). 2. Les options de chaque programme sont différentes.

3-Panneau de commande 3.5.4 Fonction Lessive

3.5.5 Fonction Adoucissant

3.5.6 Fonction Temps restant

Effleurez le bouton « Lessive » (Fig. 3-16) pour sélectionner le dosage de lessive (Arrêt/40%/70%/100%/120%).

Effleurez le bouton « Adoucissant » (Fig. 3-17) pour activer ou désactiver la fonction Adoucissant (Arrêt/100%).

Effleurez le bouton « Temps restant » (Fig. 3-18) pour sélectionner le temps restant. La fin différée peut être augmentée par tranches de 30 minutes entre 0,5 et 24 heures (le délai de fin de programme sera plus long que le délai initial). Par exemple, l'affichage 06:30 signifie que la fin du cycle de programme aura lieu dans 6 heures et 30 minutes. Effleurez le bouton « Départ/Pause » pour activer la fin différée. Cette fonction n'est pas disponible pour certains programmes.

Effleurez le bouton « Taches » (Fig. 3-19) pour sélectionner les fonctions spéciales pour les taches (Arrêt/Jus/Vin/Herbe/Terre/Sang/Lait/Café/Sueur/ Thé/Rouge à lèvres/Encre/Huile).

1. Effleurez le bouton « Réglage » (Fig. 3-20) pour

Choisissez un programme et le démarrage, appuyez

sur « - » (Fig. 3-21) pendant 3 secondes, la fonction Sécurité enfant est alors activée, l'écran affiche « Sécurité enfant activée » (Fig. 3-22). 2. Appuyez à nouveau sur « — » pendant 3 secondes, la fonction Sécurité enfant est alors désactivée, l'écran affiche « Sécurité enfant désactivée » (Fig. 3-23).

Remarque : Sécurité enfant ► La sécurité enfant mise en place manuellement doit être annulée manuellement ou

sera annulée automatiquement à la fin du programme. La sécurité enfant ne sera pas annulée si vous éteignez l’appareil ou en présence d’une information d’erreur. Elle reste en place lorsque l’appareil est allumé la fois suivante. ► Maintenez le bouton enfoncé pendant 3 secondes, l'écran affiche « Activation ou non de la sécurité enfant ». ► La sécurité enfant ne peut pas être configurée ou annulée par l'intermédiaire de l'application hOn. 3.8 Tiroir à lessive Ouvrez le tiroir du distributeur ; les composants suivants sont visibles (Fig. 3-24). 1 : Le compartiment de lavage principal, pour la lessive liquide. 2 : Le compartiment pour l’adoucissant. 3 : Le compartiment pour la lessive en poudre. 4 : La languette de verrouillage, appuyez dessus pour sortir le tiroir du distributeur. Pour connaître le type de lessive adapté aux différentes températures de lavage, reportezvous à la notice de la lessive.

Remarque : Procédure de vérification du nombre de cycles effectués par la machine. Procédure : en mode veille, commencez par sélectionner le programme « Coton », puis appuyez simultanément sur « Temp. » et « Vitesse » ; l’appareil affiche le nombre de cycles de fonctionnement pendant 3 secondes, puis revient à l’interface de veille. Le cumul des cycles en cours ajoutera un 1 à la fin du programme. Les cycles en cours sont affichés au format hexadécimal, si leur valeur est supérieure à 9999. 13

FR Compartiment à lessive pour :

Adoucissant

• Oui, ◦ Facultatif, / Non

Linge mixte peu sale

40 • • ◦ en coton et synthétique 40 • • ◦ Coton / Synthétique 40 • • ◦ Coton Tissu synthétique ou 40 • • ◦ mixte 30 • • ◦ Linge délicat et soie 60 • • ◦ Coton / Synthétique 60 • • ◦ Coton / Synthétique -- • • ◦ Coton / Synthétique

Laine ou tissu

-- • ◦ ◦ contenant de la laine, 40

lavable en machine Tissu non fragile

1400 1000 1000 1400 1200 600 1000 1000 1000 800 1000

• • ◦ Coton 30 • • ◦ 30 / ◦ ◦ Coton

Durée par défaut (min) HW100/WH110

Vitesse

d’essorage préréglée en tr/min

effective (tr/min) 1330 1330 1330 1000 1400 800 1000 1330 1330 1330 1000 1400 800 1000

Charge

◦ ◦ ◦ ◦ ◦ ◦ ◦ ◦ 161/161 • ◦ • ◦ ◦ ◦ ◦ ◦

• ◦ • ◦ ◦ ◦ ◦ ◦ 70/70 • ◦ • ◦ ◦ ◦ ◦ ◦ 84/84 • ◦ • ◦ ◦ ◦ ◦ ◦ 141/141 / ◦ • ◦ ◦ ◦ / ◦ 47/47 • ◦ • ◦ ◦ ◦ ◦ ◦ 107/112 • ◦ • ◦ ◦ ◦ / ◦ 107/112 • ◦ • ◦ ◦ ◦ / ◦ 15/15 /

• ◦ / / ◦ / / / 8/8 • ◦ • ◦ ◦ ◦ / ◦ 53/53 • ◦ • ◦ ◦ ◦ ◦ ◦ 70/70 • ◦ ◦ ◦ ◦ ◦ / ◦ 74/74 / ◦ / / ◦ / / / 60/60 • ◦ / / ◦ / / / 120/120

- - L’eau n’est pas chauffée. 1) Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières. 2) Réduisez la quantité de lessive, car le programme est court. 3) Le compartiment à lessive, la fonction de prélavage ne dose pas automatiquement la lessive si vous annulez la fonction de dosage automatique. Lors du lavage de charges lourdes, le lave-linge peut vibrer fortement ou bouger si les vêtements sont enveloppés. La conception et les spécifications sont susceptibles d’être modifiées sans préavis à des fins d’amélioration de la qualité. Certains programmes dotés d’une fonction d’air frais doivent annuler la fonction d’air frais pour permettre de sélectionner « Temps restant ». Pour les programmes avec fonction de lavage à la vapeur (à l’exception de Spécial allergies), la température doit être modifiée avant de sélectionner « Taches ».

Pour obtenir des informations sur la consommation d’énergie, scannez le QR code de l’étiquette Énergie. Suivant les conditions locales, la consommation d’énergie réelle peut être différente de la consommation déclarée. Programme d’essai conforme au règlement de l’UE sur l’écoconception et au règlement de l’UE sur l’étiquetage énergétique. Sélectionnez Éco 40-60, puis appuyez sur le bouton de démarrage, entrez dans le programme de performance de lavage.

Informations indicatives (conformément au règlement (UE) n° 2019/2023 de la Commission) :

Température

maximale (°C) 28 28 25 20 57 30 30 28 26 25 20 57 30 30

Humidité

résiduelle (%) 52,0 52,0 55,5 65,0 55,0 37,0 65,0 52,0 52,0 55,5 65,0 55,0 37,0 65,0

Remarque : poids auto L’appareil est équipé d’un système de reconnaissance de la charge. En cas de faible charge, certains programmes réduiront automatiquement l’énergie, l’eau et le temps de lavage. Le temps par défaut affiché peut varier en fonction du poids de la charge, ce qui implique le programme « Smart AI, Synthétiques, Coton, Coton 20 °C, Éco 40-60 ». À l’exception d’Éco 40-60, la valeur donnée pour chaque programme n’est qu’indicative.

6.1 Alimentation électrique Raccordez le lave-linge à une source d’alimentation électrique (220 V à 240 V~/50 Hz ; Fig. 6-1). Voir également la section INSTALLATION (voir P29). 6.2 Raccordement à l’eau 6-Utilisation quotidienne

► Avant de procéder au raccordement, vérifiez la

propreté et la clarté de l’arrivée d’eau.

► Ouvrez le robinet (Fig. 6-2).

Remarque : Étanchéité Avant toute utilisation, vérifiez l’étanchéité des joints entre le robinet et le tuyau flexible d’arrivée en ouvrant le robinet. 6.3 Préparation du linge ► Triez les vêtements en fonction de leur matière (coton, synthétiques, laine ou soie, etc.) et de leur degré de saleté (Fig. 6-3). Faites attention aux indications d’entretien des étiquettes de lavage. ► Séparez les vêtements blancs des vêtements de couleur. Commencez par laver les textiles de couleur à la main pour voir s’ils décolorent ou s’ils déteignent. ► Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets décoratifs plus durs (broches, par exemple). ► Les vêtements sans ourlets, les vêtements délicats et les textiles finement tissés tels que les rideaux de type voile devraient être placés dans un sac de lavage pour prendre soin de ce linge délicat (il serait préférable de les laver à la main ou à sec). ► Fermez les fermetures Éclair, les fermetures Velcro et les crochets, et assurez-vous que les boutons sont bien cousus. ► Placez les articles sensibles comme le linge sans ourlet fixe, les sous-vêtements délicats et les petits articles comme les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. ► Dépliez les grands morceaux de tissu tels que les draps de lit, les couvre-lits, etc. ► Retournez les jeans et les textiles imprimés, décorés ou très colorés ; lavez-les éventuellement séparément.

ATTENTION ! Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l’appareil. 16

Lavage

Lavable jusqu’à 95 °C cycle normal

Lavable jusqu’à 60 °C cycle normal

Lavable jusqu’à 60 °C cycle doux

Lavable jusqu’à 40 °C cycle normal

Lavable jusqu’à 40 °C cycle doux

Lavable jusqu’à 40 °C cycle très doux

Lavable jusqu’à 30 °C cycle normal

Lavable jusqu’à 30 °C cycle doux

Lavable jusqu’à 30 °C cycle très doux

Lavage à la main maxi. 40 °C

Tout blanchiment

Uniquement à l’oxygène/sans chlore

Séchage en sèche-linge

possible à température normale

Séchage en sèchelinge possible à température inférieure

Ne pas sécher en sèche-linge

Repassage

Repasser à une température maximale de 200 °C

Repasser à température moyenne jusqu’à 150 °C

Repasser à basse

température jusqu’à 110 °C : sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)

Entretien par un professionnel

Nettoyage à sec au tétrachloroéthène

Nettoyage à sec aux hydrocarbures

Nettoyage humide par un professionnel

Pas de nettoyage

humide par un professionnel

Certains de ces symboles peuvent ne pas figurer dans le menu de l'appareil. 6.4 Chargement de l’appareil ► Mettez le linge dans la machine, un article à la fois. ► Ne surchargez pas la machine. N’oubliez pas que la charge maximale varie selon le

programme ! Règle d’or, pour la charge maximale : Conservez une distance de 15 cm entre la charge et le haut du tambour. ► Fermez soigneusement la porte. Vérifiez qu’aucun vêtement n’est pincé.

6.5 Choix de la lessive ► L’efficacité et la réussite du lavage sont déterminées par la qualité de la lessive. ► Utilisez uniquement une lessive approuvée pour le lavage en machine. ► Si nécessaire, utilisez des lessives spécifiques, par exemple pour les synthétiques et la laine. ► Voir les conseils sur les autocollants de lessive du plan de travail. ► N’utilisez pas de produits de nettoyage à sec tels que du trichloréthylène et des produits similaires.

Type de lessive

L/P L/P L/P L/P P L L/P L -

L/P L/P L/P L/P L/P L/P L L/P L/P -

L = lessive liquide/en gel P = lessive en poudre O = facultatif - = non En cas d’utilisation de lessive liquide, il n’est pas recommandé d’activer la fin différée. Nos recommandations : ► Lessive en poudre : 20 °C à 90 °C* (utilisation optimale : 40-60 °C) ► Lessive couleur : 20 °C à 60 °C (utilisation optimale : 30-60 °C) ► Lessive laine/délicat : 20 °C à 30 °C (utilisation optimale : 20-30 °C) * Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières. * Si vous sélectionnez une température de l’eau à 60 °C ou plus, nous vous conseillons d’utiliser moins de lessive. Utilisez le désinfectant spécial, qui convient aux tissus en coton ou en matières synthétiques. * Il est préférable d’utiliser moins ou pas de lessive en poudre moussante.

6-Utilisation quotidienne 6.6 Ajout de lessive 1. Faites glisser le tiroir à lessive pour l’ouvrir. 2. Versez les produits chimiques nécessaires dans les compartiments correspondants (Fig. 6-4). 3. Repoussez doucement le tiroir.

Remarque : Élimination des odeurs ► ► ► ► ► ► ►

Avant le cycle de lavage suivant, retirez les résidus de lessive du tiroir à lessive. N’utilisez pas trop de lessive ou d’adoucissant. Suivez les instructions figurant sur le paquet de lessive. Versez toujours la lessive juste avant le début du cycle de lavage. La lessive liquide concentrée doit être diluée avant d’être ajoutée. N’utilisez pas de lessive liquide si la fonction « Fin différée » est sélectionnée. Sélectionnez soigneusement les paramètres du programme en fonction des symboles d’entretien figurant sur les étiquettes de tous les vêtements et du tableau de programmes. 6.7 Allumez l’appareil Effleurez le bouton « Marche » pour allumer l'appareil (Fig. 6-5). La LED du bouton « Départ/Pause » se met à clignoter. 6.8 Sélection d’un programme Pour obtenir les meilleurs résultats de lavage, sélectionnez un programme adapté au degré de saleté et au type de linge. Tournez le bouton de programme (Fig. 6-6) pour sélectionner le programme adéquat.

Remarque : Élimination des odeurs Avant la première utilisation, il est recommandé de lancer le programme « Autonettoyage » à vide et d’ajouter une petite quantité de lessive dans le compartiment à lessive (2) ou un nettoyant spécial pour machine afin d’éliminer les éventuels résidus. 6.9 Ajout de sélections individuelles Sélectionnez les options et les réglages requis (Fig. 6-7) ; voir la section Panneau de commande.

6.10 Démarrage du programme de lavage Effleurez le bouton « Départ/Pause » (Fig. 6-8) pour démarrer. La LED du bouton « Départ/Pause » cesse de clignoter et s'allume en continu. L’appareil fonctionne selon les paramètres actuels. Les modifications ne sont possibles que si vous annulez le programme. 6.11 Interruption/annulation du programme de lavage Pour interrompre un programme en cours, effleurez le bouton « Départ/Pause ». Effleurez à nouveau ce bouton pour reprendre le fonctionnement. Pour annuler un programme en cours et tous ses paramètres individuels : Le bouton « Départ/Pause » permet d'interrompre le programme en cours, de sélectionner un nouveau programme et de le démarrer. 6.12 Après le lavage

Remarque : Verrouillage de la porte ► Pour des raisons de sécurité, la porte est partiellement verrouillée pendant le cycle

de lavage. Il n’est possible d’ouvrir la porte qu’à la fin du programme ou après l’annulation correcte du programme (voir la description ci-dessus). ► En cas de niveau d’eau élevé, de température de l’eau élevée et pendant l’essorage, il n’est pas possible d’ouvrir la porte ; l’afficheur indique Verrouillé : le niveau d’eau, la température ou la vitesse de rotation ne satisfont pas aux exigences d’ouverture de la porte. 1. 2. 3. 4. 5. 6.

À la fin du cycle du programme, l’indication « FIN » apparaît. L’appareil s’éteint automatiquement. Enlevez le linge dès que possible pour le préserver et éviter qu’il ne se froisse davantage. Coupez l’arrivée d’eau. Débranchez le cordon d’alimentation. Ouvrez la porte pour éviter la formation d’humidité et d’odeurs. Laissez-le lave-linge ouvert lorsqu’il n’est pas utilisé. 7. Les petits vêtements se collent facilement aux parois après un séchage à grande vitesse ; ne l’oubliez pas lors de l’ouverture de la porte pour prendre les vêtements.

Remarque : Mode veille/Mode économie d’énergie L’appareil allumé passe en mode veille s’il n’est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. L'afficheur s'éteint. Cela permet d'économiser de l'énergie. Pour interrompre le mode veille, effleurez le bouton « Marche ». 6.13 Activation ou désactivation de la sonnerie Le signal acoustique peut être sélectionné si nécessaire : 1. Allumez l’appareil. 2. Accédez à l'écran des réglages et sélectionnez « Voix ». 3. Sélectionnez la voix « OFF», la sonnerie est désactivée. Sélectionnez la voix « ON », la sonnerie est activée.

Remarque : Différences En raison des mises à jour constantes de hOn, les fonctions et l'interface d'affichage de l'application peuvent différer de la description suivante. 7.1 Généralités Cet appareil est compatible avec le Wi-Fi. Avec l’application hOn, vous pouvez utiliser votre smartphone pour contrôler le programme.

AVERTISSEMENT ! Veuillez respecter les consignes de sécurité de ce manuel d'utilisation et veiller à ce qu'elles soient respectées même lorsque vous utilisez l'appareil via l'application hOn lorsque vous n'êtes pas chez vous. Vous devez également suivre les instructions dans hOn. 7.2 Exigences 1. Un routeur sans fil (protocole 802.11b/g/n) qui ne prend en charge que la bande de fréquence de 2,4 GHz. La longueur du SSID du routeur est de 1 à 32 caractères (y compris 1 et 32), et le mot de passe est de 8 à 64 caractères. La longueur minimale du mot de passe doit être de 8 caractères. Les méthodes de cryptage du routeur sont ouvertes, WPA-PSK et WPA2-PSK. 2. L'application est disponible pour les appareils fonctionnant sous Android, Huawei ou iOS, aussi bien pour les tablettes que pour les smartphones. 3. L'appareil doit être installé à un endroit où il peut recevoir un signal Wi-Fi puissant. Une fois que l'appareil a été correctement associé à l'application, s'il n'est pas correctement connecté au routeur sans fil, aucune icône Wi-Fi n'apparaît sur l'écran. 7.3 Téléchargement et installation de l'application hOn : Téléchargez l’application hOn sur votre appareil en encadrant le code QR suivant :

ou en cliquant sur le lien : go.haier-europe.com/download App Taux de fréquence (OFR)

Normes des réseaux sans fil

IEEE802.11b/g/n et BLE V4.2

Remarque : Inscription L'inscription est requise lors de la première utilisation ou lorsque le compte officiel a été supprimé/fermé. Pour une utilisation ultérieure, vous devez saisir votre identifiant et votre mot de passe lorsque vous vous connectez. 21

7.4 Inscription et appairage avec l’application 1. Connectez le smartphone au réseau Wi-Fi domestique auquel vous souhaitez connecter le produit. 2. Ouvrez l'application. 3. Créez le profil de l'utilisateur (ou connectez-vous s'il a déjà été créé auparavant). 4. Appuyez sur la touche « » pour lancer le mode d'appairage ; 5. Appairez l'appareil en suivant les instructions de l'application.

Remarque : Réseau Wi-Fi Il n'est pas possible de connecter l'appareil à un réseau Wi-Fi public. Cela peut entraîner des dysfonctionnements.

Remarque : Utilisez le même Wi-Fi Connectez-vous avec votre smartphone au réseau auquel vous souhaitez connecter le produit. 7.5 Activation du contrôle à distance 1. Vérifiez que le routeur est allumé et connecté à Internet. 2. Chargez le linge et fermez la porte. 3. Appuyez sur le bouton « », la porte se verrouille. 4. Démarrez le cycle à l'aide de l'application, le panneau de commande sera désactivé à l'exception des boutons « Marche » et « Départ/Pause ». 5. Le contrôle à distance peut également être activé en appuyant sur le bouton « » pendant que le cycle est en cours. 6. Une fois le cycle terminé, la porte se déverrouille et le contrôle à distance s'éteint. 7. Au bout de 2 minutes, l'appareil passe en mode arrêt.

Remarque : Expiration du contrôle à distance Une fois le contrôle à distance activé, si l'utilisateur final ne démarre aucun cycle à partir de l'application dans les 10 minutes, l'appareil passe en mode veille en réseau et conserve le contrôle à distance pendant 24 heures maximum, puis s'éteint. 7.6 Désactivation du contrôle à distance 1. Pour quitter le contrôle à distance pendant qu'un cycle est en cours, appuyez sur le bouton « » du panneau de commande. L'appareil poursuit le cycle et passe en mode lecture seule ; 2. Pour reprendre le contrôle à distance, appuyez à nouveau sur le bouton « 3. Contrôlez l'appareil à l'aide de l'application.

7.7 Fin du cycle avec la connexion à distance activée 1. À la fin du cycle, la porte se déverrouille et le contrôle à distance se désactive. 2. Au bout de 2 minutes, l'appareil s'éteint automatiquement. 22

7.8 Informations de configuration supprimées 1. Appuyez longuement sur le bouton « » pendant 5 secondes, « Voulez-vous réinitialiser la connexion Wi-FI ? » s'affiche sur le panneau de commande ; 2. Appuyez sur « Oui » pour confirmer ; 3. Les informations de configuration sont supprimées.

Remarque : Annulation/réinitialisation des informations d'identification du réseau Ne suivez cette procédure que si vous avez l'intention de vendre votre lave-linge.

Utilisation respectueuse de l’environnement

► Pour optimiser l’utilisation de l’énergie, de l’eau, de la lessive et du temps, il est

conseillé d’utiliser la charge maximale recommandée. ► Ne surchargez pas la machine (largeur de la main au-dessus du linge). ► Pour le linge peu sale, sélectionnez le programme Rapide 15'. ► Utilisez les doses exactes de chaque produit de lavage. ► Sélectionnez la température de lavage la plus basse possible, les lessives modernes nettoient efficacement en dessous de 60 °C. ► Augmentez les paramètres par défaut uniquement en cas de linge très taché.

► Le programme « Éco 40-60 » permet de nettoyer dans le même cycle du linge en

coton normalement sale et déclaré lavable à 40 °C ou 60 °C. Ce programme est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception ; ► Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une plus longue durée ; ► Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le bruit est important et plus la teneur en humidité résiduelle est faible.

9.1 Nettoyage du tiroir à lessive Vérifiez toujours l’absence de résidus de lessive. Nettoyez régulièrement le tiroir (Fig. 9-1) : 1. Tirez le tiroir jusqu’en butée.

Essuyez l’intérieur du compartiment à l’aide d’une

serviette. 4. Rincez le tiroir à l’eau jusqu’à ce qu’il soit propre et réinsérez le tiroir dans l’appareil. 9-Entretien et nettoyage

9.2 Nettoyage de la machine ► Pendant le nettoyage et l’entretien de la machine, débranchez-la. ► Utilisez un chiffon doux avec du liquide savonneux pour nettoyer l’extérieur de la machine (Fig. 9-2) et les composants en caoutchouc. ► N’utilisez pas de produits chimiques organiques ou de solvants corrosifs. 9.3 Vanne d’arrivée d’eau et filtre de la vanne d’arrivée Pour éviter que des substances solides comme le calcaire n’obstruent l’arrivée d’eau, nettoyez régulièrement le filtre de la vanne d’arrivée. ► Débranchez le cordon d’alimentation électrique et coupez l’arrivée d’eau. ► Dévissez le tuyau flexible d’arrivée d’eau à l’arrière (Fig. 9-3) de l’appareil ainsi qu’au niveau du robinet. ► Rincez les filtres à l’eau et à l’aide d’une brosse (Fig. 9-4). ► Insérez le filtre et installez le tuyau flexible d’arrivée. ► Ouvrez le robinet pour voir s’il fuit. 9.4 Nettoyage du tambour ► Retirez du tambour (Fig. 9-5) et de la rainure du joint de la porte (anneau en caoutchouc) les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingles, les pièces de monnaie, etc. car ils provoquent des taches de rouille et des dommages. ► Pour éliminer les taches de rouille, utilisez un nettoyant sans chlorure. Respectez les consignes d’avertissement du fabricant du produit de nettoyage. ► Pour le nettoyage, n’utilisez pas d’objets durs ou de laine d’acier. ► Après la procédure, ouvrez la porte, utilisez une serviette pour nettoyer les taches et la mousse autour de la garniture et gardez l’intérieur et l’extérieur de la garniture propres. 25

Remarque : Hygiène Pour l'entretien régulier, nous recommandons d'exécuter le programme « Autonettoyage » avant d’atteindre les 100 cycles afin d'éviter d'éventuels résidus corrosifs. Ajoutez une petite quantité de lessive dans le compartiment à lessive (2) ou utilisez un produit de nettoyage spécial pour la machine. 9.5 Longues périodes sans utilisation Si l’appareil reste inactif pendant une période prolongée : 1. Débranchez la fiche électrique (Fig. 9-6). 2. Coupez l’arrivée d’eau (Fig. 9-7).

Ouvrez la porte pour éviter la formation d’humidité

et d’odeurs. Lorsque l’appareil n’est pas utilisé, laissez la porte ouverte. Avant l’utilisation suivante, vérifiez soigneusement le cordon d’alimentation, l’arrivée d’eau et le tuyau flexible de vidange. Assurez-vous que tout est correctement installé et vérifiez l’absence de toute fuite. 9.6 Filtre de la pompe Nettoyez le filtre une fois par mois et vérifiez le filtre de la pompe, par exemple, si l’appareil : ► ne vidange pas l’eau ; ► n’essore pas ; ► fait un bruit inhabituel lorsqu’il fonctionne.

AVERTISSEMENT ! Risque de brûlure ! L’eau du filtre de la pompe peut être très chaude ! Avant toute action, assurez-vous que l’eau a refroidi. 1. Éteignez et débranchez la machine (Fig. 9-8). 2. Poussez et ouvrez la trappe de service (Fig. 9-9).
