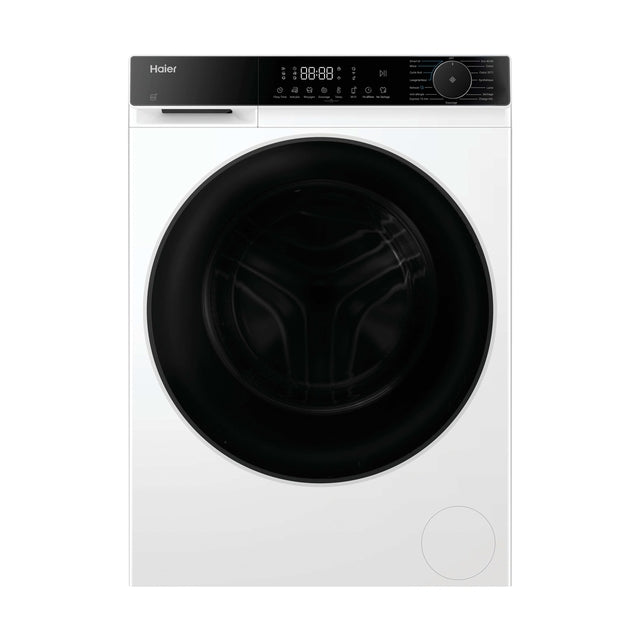

Mode d'emploi Haier Lave-linge séchant X5 HWD120-BP14357U1

Présentation

Merci d’avoir acheté un produit Haier. Avant d’utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à garantir une installation, une utilisation et un entretien sûrs et corrects. Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l’appareil.

Si vous vendez l’appareil, si vous le donnez ou si vous le laissez lors d’un déménagement, transmettez également ce manuel afin que le nouveau propriétaire puisse se familiariser avec l’appareil et les avertissements de sécurité.

Mise au rebut

Contribuez à la protection de l’environnement et de la santé des personnes. Mettez l’emballage dans les conteneurs prévus à cet effet pour le recycler. Contribuez au recyclage des déchets des appareils électriques et électroniques. Ne jetez pas les appareils portant ce symbole avec les déchets ménagers. Retournez le produit à votre centre de recyclage local ou contactez votre municipalité.

AVERTISSEMENT ! Risque de blessure ou d’étouffement ! Débranchez l’appareil de l’alimentation secteur. Coupez le câble secteur et mettez-le au rebut. Retirez le loquet de la porte pour éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

1- Informations en matière de sécurité ............................................................................................ 4 2- Description du produit ...................................................................................................................... 7 3- Panneau de commande ................................................................................................................... 8 4- Programmes ..................................................................................................................................... 12 5- Consommation ................................................................................................................................ 13 6- Utilisation quotidienne.................................................................................................................... 14 7- Application hOn................................................................................................................................ 19 8- Lavage écologique .......................................................................................................................... 22 9- Entretien et nettoyage ................................................................................................................... 23 10- Dépannage ..................................................................................................................................... 26 11- Installation ....................................................................................................................................... 29 12- Données techniques .................................................................................................................... 33 13- Service client .................................................................................................................................. 34

1-Informations en matière de sécurité

Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants ! 1- Informations en matière de s écurité

Avant toute première utilisation

► Assurez-vous que l’appareil n’a pas été endommagé suite au transport. ► Assurez-vous que tous les boulons de transport ont été retirés. ► Retirez tous les emballages et conservez-les hors de portée des enfants. ► Manipulez toujours l’appareil au moins à deux personnes, en raison de son poids.

Utilisation quotidienne

► Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. ► Tenez les enfants de moins de 3 ans à l’écart de l’appareil, à moins qu’ils ne soient sous surveillance constante. ► Les enfants ne doivent pas jouer avec l’appareil. ► Ne laissez pas les enfants ou les animaux s’approcher de l’appareil lorsque la porte est ouverte. ► Rangez les produits de lavage hors de portée des enfants. ► Fermez les fermetures Éclair, cousez les fils lâches et prenez soin des petits articles pour éviter que le linge ne s’emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ► Ne touchez pas ou n’utilisez pas l’appareil pieds nus ou avec des mains ou des pieds mouillés ou humides. ► Ne couvrez pas ou ne fermez pas l’appareil pendant son fonctionnement ou après, afin de permettre à l’humidité de s’évaporer. ► Ne placez pas d’objets lourds ou de sources de chaleur ou d’humidité sur l’appareil. ► N’utilisez pas ou ne stockez pas de lessive inflammable ou de produit de nettoyage à sec à proximité de l’appareil. ► N’utilisez pas de pulvérisateurs inflammables à proximité de l’appareil. ► Ne lavez pas dans l’appareil des vêtements traités à l’aide de solvants sans les avoir préalablement séchés à l’air libre. 4

1-Informations en matière de sécurité AVERTISSEMENT !

► Ne retirez pas ou n’insérez pas la fiche en présence de gaz inflammable. ► Ne lavez pas à chaud le caoutchouc mousse ou les matériaux de type éponge. ► Ne lavez pas de linge sali par de la farine. ► N’ouvrez pas le tiroir à lessive pendant un cycle de lavage. ► Ne touchez pas la porte pendant le lavage, car elle devient chaude. ► N’ouvrez pas la porte si le niveau d’eau dépasse visiblement le hublot. ► Ne forcez pas l’ouverture de la porte. La porte est équipée d’un dispositif de verrouillage automatique et s’ouvre peu après la fin de la procédure de lavage. ► Éteignez l’appareil après chaque programme de lavage et avant d’entreprendre tout entretien de routine, et débranchez l’appareil de l’alimentation électrique afin d’économiser l’électricité et à des fins de sécurité. ► Débranchez l’appareil en tenant la fiche, et non le câble. Entretien/nettoyage ► Veillez à ce que les enfants soient sous surveillance s’ils effectuent des opérations de nettoyage et d’entretien. ► Débranchez l’appareil de l’alimentation électrique avant d’entreprendre tout entretien de routine. ► Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive si l’appareil n’est pas utilisé afin d’éviter les odeurs. ► N’utilisez pas de pulvérisateur ou de vapeur d’eau pour nettoyer l’appareil. ► Faites remplacer un cordon d’alimentation électrique endommagé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque. ► N’essayez pas de réparer l’appareil vous-même. En cas de réparation, contactez notre service client. ► Retirez de l’appareil tous les corps étrangers tels que les objets métalliques, les produits chimiques, les articles fragiles, les bougies et cigarettes allumées, etc.

Installation

► L’appareil doit être placé dans un endroit bien aéré. Assurez-vous que l’emplacement permet l’ouverture complète de la porte. ► N’installez jamais l’appareil à l’extérieur, dans un endroit humide ou susceptible de présenter des fuites d’eau, par exemple sous ou à proximité d’un évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez la machine sécher naturellement. 5

1-Informations en matière de sécurité

AVERTISSEMENT ! ► N’installez ou n’utilisez l’appareil qu’à un endroit où la température ambiante est supérieure à 5 °C. ► Ne placez pas l’appareil directement sur un tapis ou à proximité d’un mur ou d’un meuble. ► N’installez pas l’appareil à la lumière directe du soleil ou à proximité de sources de chaleur (par exemple, des poêles, des radiateurs). ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► N’utilisez pas d’adaptateurs multiprises ni de câbles de rallonge. ► Utilisez uniquement le câble électrique et le jeu de tuyaux flexibles fourni. ► Veillez à ne pas endommager le câble électrique et la fiche. En cas d’endommagement, faites-le/la remplacer par un électricien. ► Utilisez une prise distincte avec mise à la terre pour l’alimentation électrique, facilement accessible après l’installation. L’appareil doit être mis à la terre. Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne coupez et ne démontez jamais la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible. ► Assurez-vous que les joints et les raccords des tuyaux flexibles sont fermes et qu’il n’existe pas de fuite.

Usage prévu

Cet appareil est destiné à laver uniquement du linge lavable en machine. Suivez toujours les instructions figurant sur l’étiquette de chaque vêtement. Cet appareil est conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l’appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation. 6

FR 2- Description du produit

Information : En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle. 2.1 Image de l'appareil. Avant (Fig. 2-1) :

1 Tiroir à lessive/adoucissant 2 Plan de travail 3 Panneau de commande 4 Porte 5 Couvercle du filtre 6 Pieds réglables

1 Boulons de transport (T1-T4) 2 Couvercle arrière 3 Vis du couvercle arrière (6EA) 4 Cordon d’alimentation 5 Tuyau flexible de vidange 6 Vanne d’arrivée d’eau

2.2 Accessoires Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 2-3) :

Ensemble tuyau

5 bouchons Support de Patins de Carte de d’obturation tuyau flexible réduction du garantie de vidange niveau sonore

Étiquette

Garantie des pièces 10 ans

Arrêt

3 Afficheur 5 1) Touches de fonction 2 Sélecteur de programme 4 Tiroir à lessive/adoucissant 6 Touche « Départ/Pause » 1) L'icône de l’afficheur correspond à la zone tactile.

Information : signal acoustique

Dans les cas suivants, un signal acoustique retentit : ►lorsque vous appuyez sur une touche ►à la fin du programme ►en cas de panne ►lorsque vous sélectionnez un programme Le signal acoustique peut être désactivé, si nécessaire, voir UTILISATION QUOTIDIENNE.

1 arrêt

Tournez le bouton sur n’importe quelle position (sauf ARRÊT) pour démarrer la machine. Tournez le bouton sur la position ARRÊT pour arrêter la machine (Fig. 3-2).

Information : appareil éteint Sans connexion Wi-Fi, l'appareil allumé s'éteint automatiquement s'il n'est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. Avec une connexion Wi-Fi, le temps d'attente est de 24 heures. 3.2 Sélecteur de programme En tournant le bouton (Fig. 3-3), il est possible de sélectionner l'un des 15 programmes (le bouton ARRÊT n'est pas inclus). 3.3 Afficheur L’afficheur (Fig. 3-4) indique les informations suivantes : ►Temps de lavage ►Fin différée ►Codes d’erreur et informations d’entretien ►Symboles de l’afficheur ►Vitesse, température, etc. 8

Signification

Économies d'énergie. Intensif.

Anti-froissage. Vapeur : Smart, Spécial allergies, T-shirts ont la fonction de lavage à la vapeur par défaut La porte du tambour est verrouillée.

Le panneau de commande est verrouillé. Séchage.

L'appareil est connecté au Wi-Fi. Contrôle à distance.

Les touches de fonction (Fig. 3-5) permettent d’activer des options supplémentaires du programme sélectionné avant que celui-ci ne démarre. Les indicateurs correspondants apparaissent. Si vous éteignez l’appareil ou si vous configurez un nouveau programme, toutes les options sont désactivées. Si une touche a plusieurs options, l’option souhaitée peut être sélectionnée en effleurant de manière séquentielle la touche.

Information : Réglages d’usine

Pour obtenir les meilleurs résultats dans chaque programme, Haier a soigneusement défini des réglages spécifiques par défaut. S’il n’existe pas de contrainte particulière, il est recommandé d’utiliser les réglages par défaut. 3.4.1 Touche de fonction « Flexy Time » Effleurez cette touche (Fig. 3-6) pour sélectionner Gain de temps (réduire le temps de lavage principal et accélérer le lavage), Économies d'énergie (réduire la température de l'eau de lavage pour réduire la consommation d'énergie) ou Intensif (augmenter le temps de lavage principal et renforcer le lavage).

3.4.2 Touche de fonction « Anti-froissage »

Pour les programmes qui peuvent sélectionner la fonction « Anti-froissage » (Fig. 3-7), appuyez sur la touche « Anti-froissage » pour sélectionner cette fonction et l'icône correspondante s'allume. Appuyez de nouveau sur la touche ou sélectionnez un autre programme et cette fonction sera annulée. Avec la fonction « Anti-froissage », la vitesse maximale d’essorage diminue. Après l’essorage, le lave-linge fonctionne par intermittence pour secouer le linge afin d'éviter les moisissures et les odeurs, de réduire les plis et de rendre le linge plus lisse après l'avoir suspendu. Pendant le fonctionnement, l’afficheur LED indique « - » « -- » « --- » « ---- », et cette phase dure au maximum 12 heures. Les utilisateurs peuvent effleurer la touche « Départ/Pause » pour mettre fin au programme à tout moment.

3.4.3 Touche de fonction « Rinçage + » Effleurez cette touche (Fig. 3-8) pour rincer le linge plus intensément à l’eau froide. Il est recommandé d’utiliser cette fonction pour les personnes ayant une peau sensible. Si vous appuyez plusieurs fois sur cette touche, vous pouvez sélectionner entre zéro et trois cycles supplémentaires. Ils apparaissent sur l’afficheur comme suit : P--0/ P--1/ P--2/ P--3. Les options de chaque programme sont différentes. 3.4.4 Touche de fonction « Vitesse » Appuyez sur cette touche (Fig. 3-9) pour modifier ou désélectionner l’essorage du programme. Si aucune valeur n’est allumée (afficheur indiquant « »), le linge ne sera pas essoré. 3.4.5 Touche de fonction « Temp. » Effleurez cette touche (Fig. 3-10) pour modifier la température de lavage du programme. Si aucune valeur n’est allumée (afficheur indiquant « »), l’eau ne sera pas chauffée. 3.4.6 Touche de fonction « Contrôle à distance » Une pression de courte durée sur cette touche permet d’activer/de désactiver le Contrôle à distance de l’appareil via l’application hOn (Fig. 3-11). 3.4.7 Touche de fonction « Programmation différée » Effleurez cette touche (Fig. 3-12) pour démarrer le programme avec un certain délai. L’heure de fin de programme peut être différée par paliers de 30 minutes entre 0,5 et 24 heures (l’heure de fin différée sera ultérieure à l’heure de fin initiale). Par exemple, l’indication 6:30 signifie que la fin du cycle du programme aura lieu dans 6 heures et 30 minutes. Effleurez la touche « Départ/Pause » pour activer la fin différée. Elle ne s'applique pas aux programmes Essorage, Refresh, Contrôle à distance.

Information : lessive liquide

En cas d’utilisation de lessive liquide, il n’est pas recommandé d’activer la fin différée.

3.4.8 Touche de fonction « Niveau de séchage » Appuyez sur cette touche (Fig. 3-13) pour modifier ou désélectionner le niveau de séchage du programme en fonction des besoins. dL-1 : Effleurez la touche Niveau de séchage, l'écran affiche dL-1, ce qui signifie que les vêtements pourront être repassés après le séchage. dL-2 : Effleurez la touche Niveau de séchage, l'écran affiche dL-2, ce qui signifie que les vêtements peuvent être portés directement après le séchage. dL-3 : Effleurez la touche Niveau de séchage, l'écran affiche dL-3, ce qui signifie que les vêtements peuvent être rangés directement après le séchage. En appuyant successivement sur la séquence, le temps de séchage peut être réglé sur 30, 60, 90, 120, 150, 180 minutes (le temps de séchage que les machines de différentes capacités peuvent choisir varie). Si l'écran affiche & ou aucune valeur, la fonction de séchage est désactivée. 3.4.9 Touche de fonction « Départ/Pause » Appuyez doucement sur cette touche (Fig. 3-14) pour démarrer ou interrompre le programme affiché.

pour lancer la procédure d'appairage, suivez les instructions de l'application. Pour plus d'informations, voir le chapitre 7 consacré à l'application hOn. 3.5 Sécurité enfant Sélectionnez un programme, appuyez sur Départ/Pause, puis appuyez simultanément sur les touches « Vitesse » et « Temp. » (Fig. 3-15) pendant 3 secondes pour bloquer l’activation de tous les éléments du panneau ; le panneau affiche . Pour déverrouiller, appuyez à nouveau sur ces deux touches. L’indication de sécurité enfant s’allume lorsqu’elle est activée. Cette fonction est facultative lorsque la machine est en marche.

L'écran affiche

(Fig. 3-15) si une touche est touchée lorsque la sécurité enfant est activée. Le changement n'aura pas lieu.

►La sécurité enfant mise en place manuellement doit être annulée manuellement ou sera annulée automatiquement à la fin du programme. La sécurité enfant ne sera pas annulée si vous éteignez l’appareil ou en présence d’une information d’erreur. Elle reste en place lorsque l’appareil est allumé la fois suivante. ►Si vous utilisez la sécurité enfant, appuyez d'abord sur la touche de programme, puis la sécurité enfant sera activée. ►Maintenez-la enfoncée pendant 3 secondes, la sécurité enfant s'allume complètement et la sécurité enfant est activée. ►La sécurité enfant ne peut pas être configurée ou annulée par l'intermédiaire de l'application hOn. 3.6 Tiroir à lessive Ouvrez le tiroir du distributeur ; les composants suivants sont visibles (Fig. 3-17) : 1: Le compartiment de lavage principal pour la lessive liquide ou en poudre. 2: Sélecteur de lessive à rabat : soulevez-le pour la lessive en poudre et maintenez-le abaissé pour la lessive liquide. 3: Le compartiment pour l’adoucissant. 4: Compartiment de prélavage, pour une petite quantité de lessive en poudre. 5: La languette de verrouillage, appuyez dessus pour sortir le tiroir du distributeur. Pour connaître le type de lessive adapté aux différentes températures de lavage, reportez-vous à la notice de la lessive.

Information : procédure de vérification du nombre de cycles effectués par la machine.

Procédure : en mode veille, commencez par sélectionner le programme « Coton », puis appuyez simultanément sur « Anti-froissage » et « Vitesse » ; l’appareil affiche le nombre de cycles de fonctionnement pendant 2 secondes, puis revient à l’interface de veille. Le cumul des cycles en cours ajoutera un 1 à la fin du programme. Les cycles en cours sont affichés au format hexadécimal, si leur valeur est supérieure à 9999. 11

Compartiment à lessive pour : ❶ Lessive

❷ Adoucissant ou produit de soin

3 Type de tissu / Coton ○ Coton ○ Coton Tissu synthétique ou ○ mixte

Laine ou tissu

/ contenant de la laine, lavable en machine / Coton ○ Coton / Synthétiques / Tissu non fragile / Coton / Synthétiques ○ Coton / Synthétiques / Coton / Synthétiques

Linge mixte peu sale

○ en coton et synthétiques / en coton et synthétiques

/ -- à 60 / -- à 40 -- à 90 /

Essorage

12 10 Super Fast 15'2) 1 1 Spécial allergies 12 10

Nettoyage

/ / du tambour Programme nuit 12 10

Vitesse

d’essorage préréglée en tr/min

Coton

lavage en kg séchage en kg

L/P L/P ○ Coton 20 °C L/P L/P ○

Température

● Oui, ○ Facultatif, / Non

-- L’eau n’est pas chauffée. 1) Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières. 2) Réduisez la quantité de lessive, car le programme est court. 3) Pas ou peu de lessive en poudre. Vous pouvez ajouter un peu de lessive uniquement avec la fonction de prélavage sur l’application. Lors du lavage de charges lourdes, le lave-linge peut vibrer fortement ou bouger si les vêtements sont enveloppés. La conception et les spécifications sont susceptibles d’être modifiées sans préavis à des fins d’amélioration de la qualité. 4) Cette fonction ne peut être sélectionnée qu'après avoir réglé la température pour éliminer l'icône .

Pour obtenir des informations sur la consommation d’énergie, scannez le QR code de l’étiquette Énergie. Suivant les conditions locales, la consommation d’énergie réelle peut être différente de la consommation déclarée. 5- Consommation

L’appareil est équipé d’un système de reconnaissance de la charge. En cas de faible charge, certains programmes réduiront automatiquement l’énergie, l’eau et le temps de lavage. Le temps par défaut affiché peut varier en fonction du poids de la charge, ce qui implique le programme « Smart AI, Synthétiques, Coton, Coton 20 °C, ÉCO 40-60, Mixte, Programme nuit ».

Informations indicatives (conformément au règlement (UE) n° 2019/2023 de la Commission) :

Capacité

Éco 40-60 Éco 40-60 Éco 40-60 Éco 40-60 + SÉCHAGE prêt à ranger 12 kg Éco 40-60 + SÉCHAGE (1400 tr) prêt à ranger Coton 20 °C Coton 60 °C Synthétiques 40 °C

Rapide

Éco 40-60 Éco 40-60 Éco 40-60 Éco 40-60 + SÉCHAGE prêt à ranger 10 kg Éco 40-60 + SÉCHAGE (1600 tr) prêt à ranger Coton 20 °C Coton 60 °C Synthétiques 40 °C Éco 40-60 Éco 40-60 Éco 40-60 Éco 40-60 + SÉCHAGE prêt à ranger 8 kg Éco 40-60 + SÉCHAGE (1400 tr) prêt à ranger Coton 20 °C Coton 60 °C Synthétiques 40 °C Rapide

(HH:MM) (kWh/cycle) (L/cycle) 3:58 0,810 74,0 2:58 0,590 47,0 2:48 0,220 33,0

Humidité

résiduelle (%) 53,0 52,0 55,0

1:58 3:03 1:35 0:14 3:58 2:58 2:48

0,250 2,800 1,000 0,280 0,865 0,550 0,240

100,0 100,0 65 45 76,0 46,0 33,0

1000 1400 1200 1000 1550 1550 1550

65,0 55,0 37,0 65,0 52,0 52,0 56,0

1:58 3:03 1:35 0:14 3:38 2:48 2:38 5:00 1:58 3:03 1:35 0:14

0,220 2,500 1,000 0,250 0,520 0,330 0,190 1,920 0,220 2,100 1,000 0,250

85,0 85,0 65,0 40,0 54,0 35,0 30,0 44,0 75,0 75,0 65,0 38,0

1000 1550 1200 1000 1330 1330 1330

65,0 53,0 37,0 54,5 53,0 52,0 56,0

Les valeurs indiquées pour les programmes autres que le programme Éco 40-60 sont purement indicatives.

6- Utilisation quotidienne

6.1 Alimentation électrique Raccordez le lave-linge à une source d’alimentation électrique (220 V à 240 V~/50 Hz ; Fig. 6-1). Voir également la section INSTALLATION (voir P29). 6.2 Raccordement à l’eau ►Avant de procéder au raccordement, vérifiez la propreté et la clarté de l’arrivée d’eau. ►Ouvrez le robinet (Fig. 6-2).

Information : étanchéité Avant toute utilisation, vérifiez l’étanchéité des joints entre le robinet et le tuyau flexible d’arrivée en ouvrant le robinet. 6.3 Préparation du linge ►Triez les vêtements en fonction de leur matière (coton, synthétiques, laine ou soie, etc.) et de leur degré de saleté (Fig. 6-3). Faites attention aux indications d’entretien des étiquettes de lavage. ►Séparez les vêtements blancs des vêtements de couleur. Commencez par laver les textiles de couleur à la main pour voir s’ils décolorent ou s’ils déteignent. ►Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets décoratifs plus durs (broches, par exemple). ►Les vêtements sans ourlets, les vêtements délicats et les textiles finement tissés tels que les rideaux de type voile doivent être placés dans un sac de lavage pour prendre soin de ce linge délicat (il serait préférable de les laver à la main ou à sec). ►Fermez les fermetures Éclair, les fermetures Velcro et les crochets, et assurez-vous que les boutons sont bien cousus. ►Placez les articles sensibles comme le linge sans ourlet fixe, les sous-vêtements délicats et les petits articles comme les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. ►Dépliez les grands morceaux de tissu tels que les draps de lit, les couvre-lits, etc. ►Retournez les jeans et les textiles imprimés, décorés ou très colorés ; lavez-les éventuellement séparément.

ATTENTION ! Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l’appareil. 14

Tableau d’entretien des textiles

Lavable jusqu’à 95 °C cycle normal Lavable jusqu’à 40 °C cycle normal Lavable jusqu’à 30 °C cycle normal

Tout blanchiment

Séchage en sèchelinge possible à température normale Séchage sur fil

Repassage

Repasser à une température maximale de 200 °C Ne pas repasser

Entretien par un professionnel

Nettoyage à sec au tétra-chloroéthène Nettoyage humide par un professionnel

Lavable jusqu’à 60 °C cycle normal Lavable jusqu’à 40 °C cycle doux Lavable jusqu’à 30 °C cycle doux Ne pas laver

Lavable jusqu’à 60 °C cycle doux Lavable jusqu’à 40 °C cycle très doux Lavable jusqu’à 30 °C cycle très doux

Uniquement à l’oxygène/sans chlore

Séchage en sèchelinge possible à température inférieure Séchage à plat

Ne pas sécher en sèche-linge

Repasser à température moyenne jusqu’à 150 °C

Repasser à basse

température jusqu’à 110 °C, sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)

Nettoyage à sec aux hydrocarbures

Pas de nettoyage

humide par un professionnel

6.4 Chargement de l’appareil ►Mettez le linge dans la machine, un article à la fois. ►Ne surchargez pas la machine. N’oubliez pas que la charge maximale varie selon le programme ! Règle d’or, pour la charge maximale : conservez une distance de 15 cm entre la charge et le haut du tambour. ►Fermez soigneusement la porte. Vérifiez qu’aucun vêtement n’est pincé. 15

6.5 Choix de la lessive ►L’efficacité et la réussite du lavage sont déterminées par la qualité de la lessive utilisée. ►Utilisez uniquement une lessive approuvée pour le lavage en machine. ►Si nécessaire, utilisez des lessives spécifiques, par exemple pour les synthétiques et la laine. ►Voir les conseils sur les autocollants de lessive du plan de travail. ►N’utilisez pas de produits de nettoyage à sec tels que du trichloréthylène et des produits similaires.

Smart al

L/P L/P ○ L = lessive liquide/en gel P = lessive en poudre ○ = facultatif - = non En cas d’utilisation de lessive liquide, il n’est pas recommandé d’activer la Fin différée.

Nos recommandations : ►Lessive en poudre : ►Lessive couleur : ►Lessive laine/délicat :

20 °C à 90 °C* (utilisation optimale : 40-60 °C) 20 °C à 60 °C (utilisation optimale : 30-60 °C) 20 °C à 30 °C (utilisation optimale : 20-30 °C)

* Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières. * Si vous sélectionnez une température de l’eau à 60 °C ou plus, nous vous conseillons d’utiliser moins de lessive. Utilisez le désinfectant spécial, qui convient aux tissus en coton ou en matières synthétiques. * Il est préférable d’utiliser moins de lessive en poudre ou une lessive en poudre non moussante. 16

6.6 Ajout de lessive 1. Faites glisser le tiroir à lessive pour l’ouvrir. 2. Versez les produits chimiques nécessaires dans les compartiments correspondants (Fig. 6-4). 3. Repoussez doucement le tiroir.

Information : ►Avant le cycle de lavage suivant, retirez les résidus de lessive du tiroir à lessive. ►N’utilisez pas trop de lessive ou d’adoucissant. ►Suivez les instructions figurant sur le paquet de lessive. ►Versez toujours la lessive juste avant le début du cycle de lavage. ►La lessive liquide concentrée doit être diluée avant d’être ajoutée. ►N’utilisez pas de lessive liquide si la fonction « Programmation différée » est sélectionnée. ►Sélectionnez soigneusement les paramètres du programme en fonction des symboles d’entretien figurant sur les étiquettes de tous les vêtements et du tableau de programmes. 6.7 Allumez l’appareil Tournez le bouton sur n’importe quelle position (sauf ARRÊT) pour démarrer la machine. Tournez le bouton sur la position ARRÊT pour arrêter la machine (Fig. 6-5). 6.8 Sélection d’un programme Pour obtenir les meilleurs résultats de lavage, sélectionnez un programme adapté au degré de saleté et au type de linge. Tournez le bouton de programme (Fig. 6-6) pour sélectionner le programme adéquat.

Information : élimination des odeurs

Avant la première utilisation, il est recommandé de lancer le programme « Nettoyage du tambour » à vide et d’ajouter une petite quantité de lessive dans le compartiment à lessive ou un nettoyant spécial pour machine afin d’éliminer les éventuels résidus. 6.9 Ajout de sélections individuelles Sélectionnez les options et les réglages requis (Fig. 6-7) ; voir la section Panneau de commande.

6.10 Démarrage du programme de lavage Effleurez la touche « Départ/Pause » (Fig. 6-8) pour démarrer. La LED de la touche « Départ/Pause » cesse de clignoter et s'allume en continu. L’appareil fonctionne selon les réglages actuels. Les modifications ne sont possibles que si vous annulez le programme.

6.11 Interruption / annulation du programme de lavage Pour interrompre un programme en cours, effleurez la touche « Départ/Pause ». La LED au-dessus de la touche clignote. Touchez-la à nouveau pour reprendre le fonctionnement. Pour annuler un programme en cours et tous ses réglages individuels : 1. Effleurez la touche « Départ/Pause » pour interrompre le programme en cours. 2. Tournez le bouton pour sélectionner un nouveau programme et le démarrer. 6.12 Après le lavage

Information : verrouillage de la porte ►Pour des raisons de sécurité, la porte est partiellement verrouillée pendant le cycle de lavage. Il n’est possible d’ouvrir la porte qu’à la fin du programme ou après l’annulation correcte du programme (voir la description ci-dessus). ►En cas de niveau d’eau élevé, de température de l’eau élevée et pendant l’essorage, il n’est pas possible d’ouvrir la porte ; l’indication est affichée.

À la fin du cycle du programme, l’indication apparaît. L’appareil s’éteint automatiquement. Enlevez le linge dès que possible pour le préserver et éviter qu’il ne se froisse davantage. Coupez l’arrivée d’eau. Débranchez le cordon d’alimentation. Ouvrez la porte pour éviter la formation d’humidité et d’odeurs. Laissez-le lave-linge ouvert lorsqu’il n’est pas utilisé. Les petits vêtements se collent facilement aux parois après un séchage à grande vitesse ; ne l’oubliez pas lors de l’ouverture de la porte pour prendre les vêtements.

Information : mode veille/mode économie d’énergie L’appareil allumé passe en mode veille s’il n’est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. L'afficheur s'éteint. Cela permet d'économiser de l'énergie. Pour interrompre le mode veille, effleurez la touche « Marche/Arrêt ». 6.13 Activation ou désactivation de la sonnerie Le signal acoustique peut être désactivé si nécessaire : 1. Allumez l’appareil. 2. Sélectionnez le programme d'essorage. 3. Appuyez simultanément sur les touches « Rinçage + » et « Vitesse » pendant environ 3 secondes. L’indication « » apparaît et la sonnerie est alors activée. Pour désactiver la sonnerie, appuyez à nouveau simultanément sur ces deux touches ; l’indication « » apparaît. 18

7.1 Généralités Cet appareil est équipé de la technologie Wi-Fi pour un contrôle à distance via l'application hOn.

Respectez les mesures de sécurité indiquées dans ce manuel, même lorsque vous utilisez l'appareil via l'application. Le respect de ces instructions est essentiel pour une utilisation sûre. 7.2 Exigences 1.

Réseau Wi-Fi : Un routeur compatible avec la norme 802.11b/g/n et la bande de 2,4 GHz est nécessaire. Les réseaux fonctionnant à 5 GHz et les réseaux publics ne sont pas pris en charge. Le nom du réseau (SSID) doit comporter entre 1 et 31 caractères, et le mot de passe entre 8 et 64 caractères. Les options de cryptage incluent open, WPA-PSK et WPA2-PSK. Appareils compatibles : L'application est disponible pour les appareils Android, iOS et Huawei, à la fois sur les tablettes et les smartphones. Positionnement : Installez l'appareil dans un endroit où le signal Wi-Fi est puissant.

Caractéristiques techniques du Wi-Fi : Fréquence : 2400 MHz - 2483,5 MHz Puissance maximale : 20 dBm Norme : IEEE802.11b/g/n et BLE V4.2 7.3 Téléchargement et installation de l'application hOn 1.

Téléchargez l'application en scannant le code QR ci-dessous ou en vous rendant sur go.haier-europe.com/download-app.

Téléchargez

Information : inscription La création d'un profil (inscription) n'est requise que lors de la première utilisation ou si le compte a été supprimé/désactivé. Pour les utilisations ultérieures, il vous suffit de vous connecter avec votre adresse électronique et votre mot de passe. Consultez le mode DÉMO de l'application pour découvrir les fonctionnalités Wi-Fi.

7.4 Appairage des appareils

Information : Le réseau domestique doit être réglé sur 2,4 GHz ; les réseaux fonctionnant sur 5 GHz ne sont pas pris en charge. Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi 2,4 GHz que celui que vous souhaitez utiliser pour configurer l'appareil. 1. 2. 3. 4.

Ouvrez l'application hOn, créez un nouveau profil (ou connectez-vous si vous en avez déjà un). Lorsque le lave-linge est en mode veille, appuyez brièvement sur la touche

jusqu'à ce que « PA Ir » apparaisse sur l'écran d'affichage ; Appuyez sur « Ajouter un appareil » et suivez les instructions à l'écran de votre smartphone pour terminer la configuration. « donE » s'affiche alors pendant 3 secondes, puis « hOn » s'affiche et commence à clignoter lentement, ce qui signifie que la connexion est réussie. Si l’appairage échoue et que les messages « rE » et « trY » s'affichent, vous pouvez répéter l'opération pour recommencer l’appairage.

7.5 Activation du contrôle à distance 1. 2. 3. 4.

Assurez-vous que le routeur est sous tension et connecté à Internet. Chargez le linge et fermez la porte. Allumez l'appareil. Appuyez brièvement sur la touche

. La porte se verrouille (pour les modèles avec

verrouillage de la porte). Démarrez le cycle via l'application. Le panneau de commande est désactivé, à l'exception des touches « MARCHE/ARRÊT » et « DÉPART/PAUSE ». Seule la sécurité enfant sera disponible pendant le programme. Le contrôle à distance peut également être activé pendant le cycle en appuyant brièvement sur la touche

Information : expiration du contrôle à distance Vous pouvez envoyer une commande à partir de l'application jusqu'à 24 heures après l'activation du Contrôle à distance.

7.6 Désactivation du Contrôle à distance 1. Pendant un cycle, vous pouvez désactiver le Contrôle à distance en appuyant brièvement sur la touche

; le cycle se poursuivra. Vous pouvez consulter le

statut du cycle dans l'application, mais vous ne pourrez pas envoyer de commandes (par exemple, arrêt/pause). Si les conditions de sécurité le permettent, la porte peut être ouverte (pour les modèles avec verrouillage de la porte). Pour reprendre le contrôle à distance via l'application, assurez-vous que la porte est fermée, puis appuyez à nouveau brièvement sur la touche

7.7 Fin du cycle avec le Contrôle à distance 1. 2.

À la fin du cycle, la porte se déverrouille et (pour les modèles avec verrouillage de porte) le contrôle à distance est désactivé. Au bout de 2 minutes, l'appareil s'éteint automatiquement.

7.8 Désactiver le module Wi-Fi et effacer les informations d'identification du réseau Pour supprimer les informations enregistrées sur le réseau Wi-Fi et éteindre le module Wi-Fi :

Mettez l'appareil sous tension.

Sans démarrer de cycle, appuyez sur la touche

pendant 5 secondes jusqu'à ce que le message « rESt » apparaisse. Dans les 60 secondes qui suivent, appuyez sur la touche « Programmation différée » et maintenez-la enfoncée pendant encore 5 secondes jusqu'à ce que le message « donE » apparaisse. Les informations de configuration seront supprimées. Sélectionnez un programme ou éteignez l'appareil pour quitter. Pour reconfigurer l'appareil, retirez-le de l'application hOn et lancez une nouvelle procédure d'appairage.

Information : N'utilisez cette procédure que si vous avez l'intention de vendre l'appareil.

Utilisation respectueuse de l’environnement ►Pour optimiser l’utilisation de l’énergie, de l’eau, de la lessive et du temps, il est conseillé d’utiliser la charge maximale recommandée. ►Ne surchargez pas la machine (largeur de la main au-dessus du linge). ►Pour le linge peu sale, sélectionnez le programme Super Fast 15'. ►Utilisez les doses exactes de chaque produit de lavage. ►Sélectionnez la température de lavage la plus basse possible ; les lessives modernes nettoient efficacement en dessous de 60 °C. ►Augmentez les réglages par défaut uniquement en cas de linge très taché.

Informations générales : ►Le programme Éco 40-60 permet de nettoyer dans le même cycle du linge en coton normalement sale et déclaré lavable à 40 °C ou 60 °C. Ce programme est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception ; ►Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une plus longue durée ; ►Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le bruit est important et plus la teneur en humidité résiduelle est faible.

9.1 Nettoyage du tiroir à lessive Vérifiez toujours l’absence de résidus de lessive. Nettoyez régulièrement le tiroir (Fig. 9-1) : 1. Tirez le tiroir jusqu’en butée. 2. Appuyez sur la touche de déverrouillage et retirez le tiroir. 3. Essuyez l’intérieur du compartiment à l’aide d’une serviette. 4. Rincez le tiroir à l’eau jusqu’à ce qu’il soit propre et réinsérez le tiroir dans l’appareil. 9.2 Nettoyage de la machine ►Pendant le nettoyage et l’entretien de la machine, débranchez-la. ►Utilisez un chiffon doux avec du liquide savonneux pour nettoyer l’extérieur de la machine (Fig. 9-2) et les composants en caoutchouc. ►N’utilisez pas de produits chimiques organiques ou de solvants corrosifs. 9- Entretien et nettoyage

9.3 Vanne d’arrivée d’eau et filtre de la vanne d’arrivée Pour éviter que des substances solides comme le calcaire n’obstruent l’arrivée d’eau, nettoyez régulièrement le filtre de la vanne d’arrivée. ►Débranchez le cordon d’alimentation électrique et coupez l’arrivée d’eau. ►Dévissez le tuyau flexible d’arrivée d’eau à l’arrière (Fig. 9-3) de l’appareil ainsi qu’au niveau du robinet. ►Rincez les filtres à l’eau et à l’aide d’une brosse (Fig. 9-4). ►Insérez le filtre et installez le tuyau flexible d’arrivée. ►Ouvrez le robinet pour voir s’il fuit. 9.4 Nettoyage du tambour ►Retirez du tambour et de la rainure du joint de la porte (anneau en caoutchouc) les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingles, les pièces de monnaie, etc. car ils provoquent des taches de rouille et des dommages. ►Pour éliminer les taches de rouille, utilisez un nettoyant sans chlorure. Respectez les consignes d’avertissement du fabricant du produit de nettoyage. ►Pour le nettoyage, n’utilisez pas d’objets durs ou de laine d’acier. ►Après la procédure, ouvrez la porte, utilisez une serviette pour nettoyer les taches et la mousse autour de la garniture et gardez l’intérieur et l’extérieur de la garniture propres (Fig. 9-5). 23

Information : hygiène Pour l’entretien régulier, nous recommandons d’exécuter le programme « Nettoyage du tambour » avant d’atteindre les 100 cycles afin d’éviter d’éventuels résidus corrosifs. Ajoutez une petite quantité de lessive dans le compartiment à lessive ou utilisez un produit de nettoyage spécial pour la machine. 9.5 Longues périodes sans utilisation Si l’appareil reste inactif pendant une période prolongée : 1. Débranchez la fiche électrique (Fig. 9-6). 2. Coupez l’arrivée d’eau (Fig. 9-7). 3. Ouvrez la porte pour éviter la formation d’humidité et d’odeurs. Lorsque l’appareil n’est pas utilisé, laissez la porte ouverte. Avant l’utilisation suivante, vérifiez soigneusement le cordon d’alimentation, l’arrivée d’eau et le tuyau flexible de vidange. Assurez-vous que tout est correctement installé et vérifiez l’absence de toute fuite.

9.6 Filtre de la pompe Nettoyez le filtre une fois par mois et vérifiez le filtre de la pompe, par exemple, si l’appareil : ►ne vidange pas l’eau ; ►n’essore pas ; ►fait un bruit inhabituel lorsqu’il fonctionne.

AVERTISSEMENT ! Risque de brûlure ! L’eau du filtre de la pompe peut être très chaude ! Avant toute action, assurez-vous que l’eau a refroidi. 1. 2. 3.

Éteignez et débranchez la machine (Fig. 9-8). Poussez et ouvrez la trappe de service (Fig. 9-9). Prévoyez un récipient plat pour recueillir l’eau de vidange (Fig. 9-10). Il risque d’y avoir beaucoup d’eau à recueillir !

Tirez le tuyau flexible de vidange et maintenez son extrémité au-dessus du récipient (Fig. 9-10). 5. Retirez le bouchon d’étanchéité du tuyau flexible de vidange (Fig. 9-10). 6. Une fois la vidange terminée, fermez le tuyau flexible de vidange (Fig. 9-11) et remettez-le en place dans la machine. 7. Dévissez et retirez le filtre de la pompe dans le sens antihoraire (Fig. 9-12). 8. Retirez les contaminants et la saleté (Fig. 9-13). 9. Nettoyez soigneusement le filtre de la pompe, par exemple, à l’eau courante (Fig. 9-14). 10. Après le nettoyage, réinstallez la poignée et serrezla jusqu’à ce qu’elle ne bouge plus. À ce stade, la poignée est en position verticale (Fig. 9-15). 11. Fermez la trappe de service.

ATTENTION ! ►Le joint du filtre de la pompe doit être propre et intact. Si le couvercle n’est pas complètement serré, de l’eau risque de s’échapper. ►Le filtre doit être en place, sinon cela risque d’entraîner des fuites.
