Mode d'emploi Haier Lave-linge séchant X11 HWD100-BD14397U1

Présentation

Merci d’avoir acheté un produit Haier. Avant d’utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à garantir une installation, une utilisation et un entretien sûrs et corrects. Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l’appareil. Si vous vendez l’appareil, si vous le donnez ou si vous le laissez lors d’un déménagement, transmettez également ce manuel afin que le nouveau propriétaire puisse se familiariser avec l’appareil et les avertissements de sécurité.

Mise au rebut

Contribuez à la protection de l’environnement et de la santé des personnes. Mettez l’emballage dans les conteneurs prévus à cet effet pour le recycler. Contribuez au recyclage des déchets des appareils électriques et électroniques. Ne jetez pas les appareils portant ce symbole avec les déchets ménagers. Retournez le produit à votre centre de recyclage local ou contactez votre municipalité.

AVERTISSEMENT ! Risque de blessure ou d’étouffement ! Débranchez l’appareil de l’alimentation secteur. Coupez le câble secteur et mettez-le au rebut. Retirez le loquet de la porte pour éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

AVERTISSEMENT ! L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni être raccordé à un circuit qui est régulièrement mis en marche et arrêté par un service public.

1- Informations en matière de sécurité .......................................................................................................................4 2- Description du produit .................................................................................................................................................8 3- Panneau de commande ..............................................................................................................................................9 4- Programmes ............................................................................................................................................................... 16 5- Consommation .......................................................................................................................................................... 17 6- Utilisation quotidienne .............................................................................................................................................. 18 7- hOn ................................................................................................................................................................................ 23 8- Utilisation écologique ............................................................................................................................................... 26 9- Entretien et nettoyage ............................................................................................................................................. 27 10- Dépannage ................................................................................................................................................................ 30 11- Installation ................................................................................................................................................................. 33 12- Données techniques ..............................................................

1-Informations en matière de sécurité

1-Informations en matière de s écurité

Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants ! AVERTISSEMENT !

Avant toute première utilisation

► Assurez-vous que l’appareil n’a pas été endommagé suite au transport. ► Assurez-vous que tous les boulons de transport ont été retirés. ► Retirez tous les emballages et conservez-les hors de portée des enfants. ► Manipulez toujours l’appareil au moins à deux personnes, en raison de son poids.

Utilisation quotidienne

► Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. ► Tenez les enfants de moins de 3 ans à l’écart de l’appareil, à moins qu’ils ne soient sous surveillance constante. ► Les enfants ne doivent pas jouer avec l’appareil. ► Ne laissez pas les enfants ou les animaux s’approcher de l’appareil lorsque la porte est ouverte. ► Rangez les produits de lavage hors de portée des enfants. ► Fermez les fermetures Éclair, cousez les fils lâches et prenez soin des petits articles pour éviter que le linge ne s’emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ► Ne touchez pas ou n’utilisez pas l’appareil pieds nus ou avec des mains ou des pieds mouillés ou humides. ► Ne couvrez pas ou ne fermez pas l’appareil pendant son fonctionnement ou après, afin de permettre à l’humidité de s’évaporer. ► Ne placez pas d’objets lourds ou de sources de chaleur ou d’humidité sur l’appareil. ► N’utilisez pas ou ne stockez pas de lessive inflammable ou de produit de nettoyage à sec à proximité de l’appareil. ► N’utilisez pas de pulvérisateurs inflammables à proximité de l’appareil. ► Ne lavez pas dans l’appareil des vêtements traités à l’aide de solvants sans les avoir préalablement séchés à l’air libre. 4

1-Informations en matière de sécurité AVERTISSEMENT !

► Ne retirez pas ou n’insérez pas la fiche en présence de gaz inflammable. ► Ne lavez pas à chaud le caoutchouc mousse ou les matériaux de type éponge. ► Ne lavez pas de linge sali par de la farine. ► N’ouvrez pas le tiroir à lessive pendant un cycle de lavage. ► Ne touchez pas la porte pendant le lavage, car elle devient chaude. ► N’ouvrez pas la porte si le niveau d’eau dépasse visiblement le hublot. ► Ne forcez pas l’ouverture de la porte. La porte est équipée d’un dispositif de verrouillage automatique et s’ouvre peu après la fin de la procédure de lavage. ► Éteignez l’appareil après chaque programme de lavage et avant d’entreprendre tout entretien de routine, et débranchez l’appareil de l’alimentation électrique afin d’économiser l’électricité et à des fins de sécurité. ► Débranchez l’appareil en tenant la fiche, et non le câble. ► Veillez à ce que la pièce soit sèche et bien ventilée. La température ambiante doit être comprise entre 5 °C et 35 °C. ► Ne recouvrez pas les ouvertures de ventilation de la base avec un tapis ou un objet similaire. ► Veillez à ce que la zone autour de l'appareil soit exempte de poussière et de peluches. ► Assurez-vous qu'il n'y a que du linge à l'intérieur de l'appareil et qu'il n'y a pas d'animaux ou d'enfants avant de l'utiliser. ► Uniquement les textiles secs lavés à l'eau. ► Veillez à ne pas dépasser la charge nominale. ► Retirez des poches tous les objets tels que les briquets et les allumettes. ► Utilisez des adoucissants ou des produits similaires conformément aux indications figurant sur l'emballage du fabricant. ► Notez que la dernière partie du cycle de séchage se déroule sans chaleur (cycle de refroidissement) afin de garantir que les vêtements restants sont à une température qui ne les abîme pas. ► Ne laissez pas l'appareil sans surveillance pendant qu'il fonctionne pendant un certain temps. En cas d'absence prolongée, le cycle de séchage doit être interrompu en éteignant l'appareil et en le débranchant. ► N'éteignez pas

1-Informations en matière de sécurité

AVERTISSEMENT ! Ne séchez pas les articles suivants dans l'appareil : ► Articles non lavés. ► Les articles contaminés par des substances inflammables telles que l'huile de cuisson, l'acétone, l'alcool, le benzène, l'essence, le kérosène, les détachants, la térébenthine, les cires, les décapants pour cire ou d'autres produits chimiques. Les fumées peuvent provoquer un incendie ou une explosion. Ces articles doivent toujours être lavés d’abord à la main dans de l'eau chaude avec une quantité supplémentaire de lessive, puis séchés à l'air libre avant d'être séchés dans l'appareil. ► Les articles contenant des rembourrages ou des garnitures (par exemple, oreillers, vestes), car la garniture peut s'échapper et risquer de s'enflammer dans l'appareil. ► Les articles contenant une grande proportion de caoutchouc, de mousse de caoutchouc (mousse de latex) ou de matériaux similaires tels que les bonnets de douche, les textiles imperméables, les articles caoutchoutés, les vêtements et les oreillers remplis de mousse de caoutchouc. Pour des raisons de sécurité et d'économie d'électricité, éteignez l'appareil après chaque programme de séchage. Entretien/nettoyage ► Veillez à ce que les enfants soient sous surveillance s’ils effectuent des opérations de nettoyage et d’entretien. ► Débranchez l’appareil de l’alimentation électrique avant d’entreprendre tout entretien de routine. ► Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive si l’appareil n’est pas utilisé afin d’éviter les odeurs. ► N’utilisez pas de pulvérisateur ou de vapeur d’eau pour nettoyer l’appareil. ► Faites remplacer un cordon d’alimentation électrique endommagé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque. ► N’essayez pas de réparer l’appareil vous-même. En cas de réparation, contactez notre service client. ► Retirez de l’appareil tous les corps étrangers tels que les objets métalliques, les produits chimiques, les article

1-Informations en matière de sécurité

Installation

► Assurez-vous que l’emplacement permet l’ouverture complète de la porte. N'installez pas l'appareil derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières se trouvent du côté opposé à la porte de l'appareil, car cela limite l'ouverture totale de la porte de l'appareil. ► L’appareil doit être placé dans un endroit bien aéré. Assurez-vous que l’emplacement permet l’ouverture complète de la porte. ► N’installez jamais l’appareil à l’extérieur, dans un endroit humide ou susceptible de présenter des fuites d’eau, par exemple sous ou à proximité d’un évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez la machine sécher naturellement. ► N’installez ou n’utilisez l’appareil qu’à un endroit où la température ambiante est supérieure à 5 °C. ► Ne placez pas l’appareil directement sur un tapis ou à proximité d’un mur ou d’un meuble. ► N’exposez pas l’appareil au gel, à la chaleur ou à la lumière directe du soleil, ni à proximité de sources de chaleur (par exemple, des poêles, des radiateurs). ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► N’utilisez pas d’adaptateurs multiprises ni de câbles de rallonge. ► Utilisez uniquement le câble électrique et le jeu de tuyaux flexibles fourni. ► Veillez à ne pas endommager le câble électrique et la fiche. En cas d’endommagement, faites-le/la remplacer par un électricien. ► Utilisez une prise distincte avec mise à la terre pour l’alimentation électrique, facilement accessible après l’installation. L’appareil doit être mis à la terre. Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible. ► Assurez-vous

Usage prévu

Cet appareil est destiné à laver et sécher uniquement du linge lavable en machine. Suivez toujours les instructions figurant sur l’étiquette de chaque vêtement. Cet appareil est conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l’appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation. 7

Remarque : En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

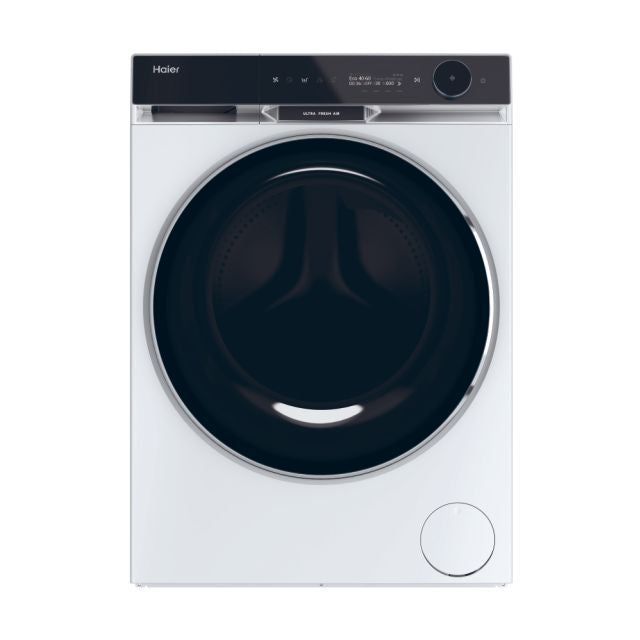

2.1 Image de l’appareil Avant (Fig. 2-1) :

Tiroir de lessive/d’adoucissant

Boulons de transport (T1-T4)

2.2 Accessoires Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 2-3) :

Ensemble

5 bouchons tuyau flexible d’obturation d’arrivée

Support de Patins de tuyau flexible réduction du de vidange niveau sonore

Notice

Étiquette Garantie des Énergie pièces 10 ans

3.1 Bouton « Marche » Effleurez ce bouton (Fig. 3-2) pour l'allumer, l'écran brille, l'indicateur du bouton « Départ/Pause » clignote. Touchez-le à nouveau pendant environ 2 secondes pour l'éteindre. Si aucun élément du panneau ou programme n'est activé au bout d’un certain temps, la machine s'arrête automatiquement.

Remarque : appareil éteint Sans connexion Wi-Fi, l'appareil allumé s'éteint automatiquement s'il n'est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. Avec une connexion Wi-Fi, le temps d'attente est de 24 heures.

3.2 Sélecteur de programme En tournant le bouton (Fig. 3-3), il est possible de sélectionner l'un des programmes, dont les réglages par défaut s'affichent.

3.3 Afficheur L’afficheur (Fig. 3-4) indique les informations suivantes : ► Temps de lavage / séchage ► Fin différée ► Codes d’erreur et informations d’entretien ► Boutons de fonction ► Vitesse, température, etc.

3-Panneau de commande Symbole

Signification

L'appareil est connecté au Wi-Fi. Adoucissant dans le tiroir. Lessive dans le tiroir. l-time. i-Refresh. Ultra frais. Vapeur : Smart Al, Chemise, Spécial bébé, Spécial allergies disposent par défaut de la fonction de lavage à la vapeur. Le panneau de commande est verrouillé. La porte du tambour est verrouillée.

3.4 Boutons de fonction Ces cinq boutons (Fig. 3-5) sont des boutons de fonction spéciale, qui peuvent être sélectionnés selon les besoins. 3.4.1 Boutons de fonction Touchez ce bouton, l'icône d'air frais s'allume, l'écran affiche « Ultra frais activé » (Fig. 3-6), la fonction d'air frais démarre après la fin du programme. L'air est soufflé dans le tambour par le ventilateur à l'arrière, ce qui permet de rafraîchir les vêtements et de sécher le joint et la partie située entre le tambour intérieur et le tambour extérieur, évitant ainsi le développement de moisissures et de bactéries à l'intérieur du tambour et empêchant les mauvaises odeurs. L'air s'écoule des deux côtés de la face avant du tableau de commande principal ; cela peut durer jusqu'à 12 heures jusqu'à ce que le consommateur l'arrête.

Touchez à nouveau ce bouton, l'icône d'air frais se ferme et la zone d'affichage indique « Ultra frais désactivé » (Fig. 3-7).

3.4.2 Boutons de fonction Touchez ce bouton, l'icône i-Refresh s'allume, la zone d'affichage indique « i-Refresh activé » (Fig. 3-8), Cela sert à éliminer les odeurs fraîches, la poussière, les acariens et l'humidité.

Touchez à nouveau ce bouton, l'icône i-Refresh se ferme, la zone d'affichage indique « i-Refresh désactivé » (Fig. 3-9).

Touchez ce bouton, l’icône de l’autodosage s’allume, la fonction d'alimentation automatique peut être réglée selon les besoins et la fonction d'alimentation automatique de lessive ou de l'adoucissant peut être activée ou désactivée (Fig. 3-10).

Touchez ce bouton, l'icône i-time s'allume, le temps de lavage peut être réglé selon les besoins. Cette fonction n'est pas disponible pour certains programmes (Fig. 3-11).

Touchez ce bouton, l'icône Wifi s'allume, le bouton de fonction peut être utilisé pour lier et délier l'Internet des objets. (Fig. 3-12).

3.5 Autres boutons de fonction 3.5.1 Fonction de séchage 1.Effleurez « Séchage » pour régler le niveau de séchage (Arrêt/Prêt à ranger/Extra sec/Repassage facile) ou la durée de séchage (00:30/01:00/01:30/02:00) (Fig. 3-13). 2.Les options de chaque programme sont différentes.

3.5.1 Fonction Temp. 1.Effleurez « Temp. » pour sélectionner une température différente (--/20/30/40/60/90). (Fig. 3-14). 2.Les options de chaque programme sont différentes, lorsque l'afficheur indique « -- », l'eau ne sera pas chauffée.

3.5.2 Fonction Vitesse 1.Effleurez « Vitesse » pour sélectionner une vitesse différente (0/400/600/800/1000/1200/1400). (Fig. 3-15). 2.Les options de chaque programme sont différentes, lorsque l'afficheur indique « 0 », le lave-linge n'essore pas.

3.5.3 Fonction Rinçage 1.Effleurez « Rinçage » pour sélectionner le nombre de rinçages (0/1/2/3/4/5). (Fig. 3-16). 2.Les options de chaque programme sont différentes.

Effleurez « Lessive » pour sélectionner le dosage de lessive (Arrêt/40%/70%/100%/120%) (Fig. 3-17).

3.5.5 Fonction Adoucissant

Effleurez « Adoucissant » pour activer ou désactiver la fonction Adoucissant (Arrêt/100%) (Fig. 3-18).

3.5.6 Fonction Temps restant

Effleurez « Temps restant » pour sélectionner le temps restant. L’heure de fin de programme peut être différée par paliers de 30 minutes entre 0,5 et 24 heures (l’heure de fin différée sera ultérieure à l’heure de fin initiale). Par exemple, l’indication 06:30 signifie que la fin du cycle du programme aura lieu dans 6 heures et 30 minutes. Effleurez le bouton « Départ/Pause » pour activer la fin différée. Cette fonction n'est pas disponible pour certains programmes (Fig. 3-19).

Effleurez « Taches » (Fig. 3-20) pour sélectionner les fonctions spéciales pour les taches (Arrêt/Jus/Vin/Herbe/Terre/Sang/Lait/Café/Sueur/Thé/ Rouge à lèvres/Encre/Huile) (Fig. 3-21).

1.Effleurez « Réglage » pour accéder à l'écran des réglages (Fig. 3-22). 2.Vous pouvez régler le Wifi (MARCHE/ARRÊT), la langue (17 langues), la voix (MARCHE/ARRÊT), la police (Standard/Grande), la dureté de l'eau (douce/moyenne/dure). Plus le réglage de la dureté de l'eau sera élevé, plus la quantité de lessive fournie sera élevée. La quantité optimale de lessive fournie dépend de la dureté de l'eau et de la quantité de linge présent dans la machine.

1.Choisissez un programme et le démarrage, appuyez sur « — » (Fig. 3-23) pendant 3 secondes, la fonction Sécurité enfant est alors activée, l'écran affiche « Sécurité enfant activée » (Fig. 3-24). 2.Appuyez à nouveau sur « — » pendant 3 secondes, la fonction Sécurité enfant est alors désactivée, l'écran affiche « Sécurité enfant désactivée » (Fig. 3-25).

Remarque : Sécurité enfant ► La sécurité enfant mise en place manuellement doit être annulée manuellement ou sera annulée automatiquement à la fin du programme. La sécurité enfant ne sera pas annulée si vous éteignez l’appareil ou en présence d’une information d’erreur. Elle reste en place lorsque l’appareil est allumé la fois suivante. ► Maintenez-la enfoncée pendant 3 secondes, la sécurité enfant s'allume complètement et la sécurité enfant est activée. ► La sécurité enfant ne peut pas être configurée ou annulée par l'intermédiaire de l'application hOn.

Ouvrez le tiroir du distributeur ; les composants suivants sont visibles (Fig. 3-26) : 1: Le compartiment de lavage principal, pour la lessive liquide. 2: Le compartiment pour l’adoucissant. 3: Le compartiment pour la lessive en poudre. 4: La languette de verrouillage, appuyez dessus pour sortir le tiroir du distributeur. Pour connaître le type de lessive adapté aux différentes températures de lavage, reportez-vous à la notice de la lessive.

Remarque : Procédure de vérification du nombre de cycles effectués par la machine. Procédure : en mode veille, commencez par sélectionner le programme « Coton », puis appuyez simultanément sur « Temp. » et « Vitesse » ; l’appareil affiche le nombre de cycles de fonctionnement pendant 3 secondes, puis revient à l’interface de veille. Le cumul des cycles en cours ajoutera un 1 à la fin du programme. Les cycles en cours sont affichés au format hexadécimal, si leur valeur est supérieure à 9999.

Remarque : Paramètres d’usine Pour obtenir les meilleurs résultats dans chaque programme, Haier a soigneusement défini des réglages spécifiques par défaut. S’il n’existe pas de contrainte particulière, il est recommandé d’utiliser les réglages par défaut.

Compartiment à lessive pour :

Adoucissant

Linge mixte peu sale en coton et synthétique

Tissu synthétique ou mixte

Spécial

Laine ou tissu conteo nant de la laine, lavable en machine

lavage en séchage kg en kg

Vitesse

d’essorage préréglée en tr/min

28 28 25 26 25 20 57 30 30

1330 1330 1330 1000 1400 800 1000

Charge

-- L’eau n’est pas chauffée. 1) Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières. 2) Réduisez la quantité de lessive, car le programme est court. 3) Le compartiment à lessive, la fonction de prélavage ne dose pas automatiquement la lessive si vous annulez la fonction de dosage automatique. 4) Relatif au linge sec. Lors du lavage de charges lourdes, le lave-linge peut vibrer fortement ou bouger si les vêtements sont enveloppés. La conception et les spécifications sont susceptibles d’être modifiées sans préavis à des fins d’amélioration de la qualité. 16

Pour obtenir des informations sur la consommation d’énergie, scannez le QR code de l’étiquette Énergie. Suivant les conditions locales, la consommation d’énergie réelle peut être différente de la consommation déclarée. Programme d'essai conforme au règlement de l'UE sur l'écoconception et au règlement de l'UE sur l'étiquetage énergétique.

1: Sélectionnez Éco 40-60, puis appuyez sur le bouton de démarrage, entrez dans le programme de performance de lavage. 2: Sélectionnez Éco 40-60, effleurez le bouton Niveau de séchage, sélectionnez Prêt à ranger, puis effleurez le bouton de démarrage, entrez dans le programme des performances de lavage et de séchage. Informations indicatives (conformément au règlement (UE) n° 2019/2023 de la Commission) :

Capacité

Éco 40-60 Éco 40-60 Éco 40-60 Éco 40-60+prêt à ranger Éco 40-60+prêt à ranger Coton 20 °C Coton 60 °C Laine 30 °C Rapide 15' 30 °C

(kg) 10 5 2,5 6 3 10 10 1 1

(HH:MM) (kWh/cycle) (L/cycle) 3:58 0,635 70,0 2:58 0,430 45,0 2:48 0,250 35,0 8:50 3,820 98,0 5:20 1,960 66,0 0:53 0,310 85,0 1:39 2,000 85,0 0:50 0,400 40,0 0:28 0,400 40,0

Humidité

résiduelle (%) 52,0 52,0 55,5 0,0 0,0 65,0 55,0 37,0 65,0

Remarque : Poids auto L’appareil est équipé d’un système de reconnaissance de la charge. En cas de faible charge, certains programmes réduiront automatiquement l’énergie, l’eau et le temps de lavage. Le temps par défaut affiché peut varier en fonction du poids de la charge, ce qui implique le programme « Smart Al, Synthétiques, Coton, Coton 20 °C, Éco 40-60 ». Les valeurs indiquées pour les programmes autres que le programme Éco 40-60 et Éco 40-60+prêt à ranger sont purement indicatives.

6.1 Alimentation électrique Raccordez le lave-linge à une source d’alimentation électrique (220 V à 240 V~/50 Hz ; Fig. 6-1). Voir également la section INSTALLATION (voir P31).

6.2 Raccordement à l’eau ► Avant de procéder au raccordement, vérifiez la propreté et la clarté de l’arrivée d’eau. ► Ouvrez le robinet (Fig. 6-2).

Remarque : Étanchéité Avant toute utilisation, vérifiez l’étanchéité des joints entre le robinet et le tuyau flexible d’arrivée en ouvrant le robinet.

6.3 Préparation du linge ►

Triez les vêtements en fonction de leur matière (coton, synthétiques, laine ou soie) et de leur degré de saleté (Fig. 6-3). Faites attention aux indications d’entretien des étiquettes de lavage. Séparez les vêtements blancs des vêtements de couleur. Commencez par laver les textiles de couleur à la main pour voir s’ils décolorent ou s’ils déteignent. Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets décoratifs plus durs (broches, par exemple). Les vêtements sans ourlets, les vêtements délicats et les textiles finement tissés tels que les rideaux de type voile doivent être placés dans un sac de lavage pour prendre soin de ce linge délicat (il serait préférable de les laver à la main ou à sec). Fermez les fermetures Éclair, les fermetures Velcro et les crochets, et assurez-vous que les boutons sont bien cousus. Placez les articles sensibles comme le linge sans ourlet fixe, les sous-vêtements (dessous) délicats et les petits articles comme les chaussettes, les ceintures, les soutiens-gorges, etc. dans un sac de lavage. Dépliez les grands morceaux de tissu tels que les draps de lit, les couvre-lits, etc. Retournez les jeans et les textiles imprimés, décorés ou très colorés ; lavez-les éventuellement séparément.

Remarque : Conseils particuliers pour le séchage ► Triez les vêtements en fonction du tissu (coton, synthétiques, etc.), du niveau de séchage souhaité et de l'humidité résiduelle. Suivez les instructions figurant sur l'étiquette du linge et ne séchez que les vêtements pouvant être séchés en machine. ► Essorez le linge à la vitesse maximale avant le séchage. ► Ne dépassez pas la charge maximale. ► Les pièces de très grande taille ont tendance à s'enrouler. Si le linge n'est pas suffisamment sec, détendez-le et séchez-le à nouveau avec le programme SÉCHAGE. ► Les tissus particulièrement délicats qui peuvent facilement rétrécir ou perdre leur forme, ainsi que les bas en soie, la lingerie, etc. ne doivent pas être séchés avec l'appareil. Placez les vêtements délicats dans un sac à linge et évitez de trop les sécher. ► Les maillots et les tricots ne doivent pas être séchés afin d'éviter tout rétrécissement. 18

FR 6.4 Tableau d’entretien des textiles

Lavage

Lavable jusqu’à 95 °C cycle normal

Lavable jusqu’à 60 °C cycle normal

Lavable jusqu’à 60 °C cycle doux

Lavable jusqu’à 40 °C cycle normal

Lavable jusqu’à 40 °C cycle doux

Lavable jusqu’à 40 °C cycle très doux

Lavable jusqu’à 30 °C cycle normal

Lavable jusqu’à 30 °C cycle doux

Lavable jusqu’à 30 °C cycle très doux

Lavage à la main maxi. 40 °C

Pour optimiser l’utilisation de l’énergie, de l’eau, de la lessive et du temps, il est conseillé d’utiliser la charge maximale recommandée. Ne surchargez pas la machine (largeur de la main au-dessus du linge). Pour le linge peu sale, sélectionnez le programme Rapide 15'. Utilisez les doses exactes de chaque produit de lavage. Sélectionnez la température de lavage la plus basse possible - les lessives modernes nettoient efficacement en dessous de 60 °C. Augmentez les réglages par défaut uniquement en cas de linge très taché. Essorez le linge à la vitesse maximale si vous souhaitez utiliser un programme de séchage par la suite.

Tout blanchiment

Uniquement à l’oxygène/sans chlore

Séchage en sèche-linge

possible à température normale

possible à température inférieure

Ne pas sécher en sèchelinge

Repasser à température

Repasser à basse température jusqu’à 110 °C, sans vapeur (le repassage à la vapeur peut causer des dommages irréversibles)

Nettoyage à sec au tétrachloroéthène

Nettoyage à sec aux hydrocarbures

Nettoyage humide par un professionnel

Pas de nettoyage humide

Entretien par un professionnel

Ces symboles ne sont pas tous affichés dans le menu de l'appareil. 6.5 Chargement de l’appareil ► ► ►

Mettez le linge dans le tambour un article à la fois. Ne surchargez pas la machine. Vérifiez si vous pouvez placer une main à la verticale sur le dessus de la charge. Fermez soigneusement la porte. Vérifiez qu’aucun vêtement n’est pincé.

ATTENTION ! Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l’appareil.

6.6 Choix de la lessive ► ► ► ► ►

L’efficacité et la réussite du lavage sont déterminées par la qualité de la lessive utilisée. Utilisez uniquement une lessive approuvée pour le lavage en machine. Si nécessaire, utilisez des lessives spécifiques, par exemple pour les synthétiques et la laine. Faites toujours attention aux recommandations du fabricant de la lessive. N’utilisez pas de produits de nettoyage à sec tels que du trichloréthylène et des produits similaires. Type de lessive

L = lessive liquide/en gel P = lessive en poudre O = facultatif – = non En cas d’utilisation de lessive liquide, il n’est pas recommandé d’activer la fin différée. Nos recommandations : ► Lessive en poudre : ► Lessive couleur : ► Lessive laine/délicat :

20 °C à 90 °C* (utilisation optimale : 40-60 °C) 20 °C à 60 °C (utilisation optimale : 30-60 °C) 20 °C à 30 °C (= utilisation optimale : 20 °C-30 °C)

*Sélectionnez une température de lavage à 90 °C uniquement en cas de contraintes hygiéniques particulières.

6.7 Ajout de lessive 1. 2. 3.

Faites glisser le tiroir à lessive pour l’ouvrir. Versez les produits chimiques nécessaires dans les compartiments correspondants (Fig. 6-4). Repoussez doucement le tiroir.

Avant le cycle de lavage suivant, retirez les résidus de lessive du tiroir à lessive. N’utilisez pas trop de lessive ou d’adoucissant. Suivez les instructions figurant sur le paquet de lessive. Versez toujours la lessive juste avant le début du cycle de lavage. La lessive liquide concentrée doit être diluée avant d’être ajoutée. La lessive liquide concentrée doit être diluée avant d’être ajoutée. Sélectionnez soigneusement les réglages du programme en fonction des symboles d’entretien figurant sur les étiquettes de tous les vêtements et du tableau de programmes.

6.8 Allumez l’appareil Effleurez le bouton « Marche » pour allumer l'appareil (Fig. 6-5). La LED du bouton « Départ/Pause » se met à clignoter.

6.9 Sélection d’un programme Pour obtenir les meilleurs résultats de lavage, sélectionnez un programme adapté au degré de saleté et au type de linge. Tournez le bouton de programme (Fig. 6-6) pour sélectionner le programme adéquat.

Remarque : Élimination des odeurs Avant la première utilisation, il est recommandé de lancer le programme « Auto-nettoyage » à vide et d’ajouter une petite quantité de lessive dans le compartiment à lessive ou un nettoyant spécial pour machine afin d’éliminer les éventuels résidus.

6.10 Ajout de sélections individuelles Sélectionnez les options et les réglages requis (Fig. 6-7) ; voir la section Panneau de commande.

6.11 Démarrage du programme de lavage Effleurez le bouton « Départ/Pause » (Fig. 6-8) pour démarrer. La LED du bouton « Départ/Pause » cesse de clignoter et s'allume en continu. L’appareil fonctionne selon les réglages actuels. Les modifications ne sont possibles que si vous annulez le programme.

6.12 Interruption/annulation du programme de lavage Pour interrompre un programme en cours, effleurez le bouton « Départ/Pause ». La LED au-dessus du bouton clignote. Effleurez à nouveau ce bouton pour reprendre le fonctionnement. Pour annuler un programme en cours et tous ses réglages individuels : Le bouton « Départ/Pause » permet d'interrompre le programme en cours, de sélectionner un nouveau programme et de le démarrer.

Remarque : Verrouillage de la porte ► Pour des raisons de sécurité, la porte est partiellement verrouillée pendant le cycle de lavage. Il n’est possible d’ouvrir la porte qu’à la fin du programme ou après l’annulation correcte du programme (voir la description ci-dessus). ► En cas de niveau d’eau élevé, de température de l’eau élevée et pendant l’essorage, il n’est pas possible d’ouvrir la porte ; l’afficheur indique Verrouillé : le niveau d’eau, la température ou la vitesse de rotation ne satisfont pas aux exigences d’ouverture de la porte. 1. À la fin du cycle du programme, l’indication « FIN » apparaît. 2. L’appareil s’éteint automatiquement. 3. Enlevez le linge dès que possible pour le préserver et éviter qu’il ne se froisse davantage. 4. Coupez l’arrivée d’eau. 5. Débranchez le cordon d’alimentation. 6. Ouvrez la porte pour éviter la formation d’humidité et d’odeurs. Laissez-le lave-linge ouvert lorsqu’il n’est pas utilisé. 7. Les petits vêtements se collent facilement aux parois après un séchage à grande vitesse ; ne l’oubliez pas lors de l’ouverture de la porte pour prendre les vêtements.

Remarque : Mode veille/Mode économie d’énergie L’appareil allumé passe en mode veille s’il n’est pas activé dans les 2 minutes précédant le début du programme ou à la fin du programme. L'afficheur s'éteint. Cela permet d'économiser de l'énergie. Pour interrompre le mode veille, effleurez le bouton « Marche ».

Remarque : Cycle de refroidissement pour le cycle de séchage La dernière partie du cycle de séchage se déroule sans chaleur afin de garantir que les vêtements restent à une température qui ne les abîme pas.

6.14 Activation ou désactivation de la sonnerie Le signal acoustique peut être sélectionné si nécessaire : 1. Allumez l’appareil. 2. Accédez à l'écran des réglages et sélectionnez « Voix ». 3. Sélectionnez la voix « OFF », la sonnerie est désactivée. Sélectionnez la voix « ON », la sonnerie est activée. 22

Remarque : Différences En raison des mises à jour constantes de hOn, les fonctions et l'interface d'affichage de l'application peuvent différer de la description suivante.

7.1 Généralités Cet appareil est compatible avec le Wi-Fi. Avec l’application hOn, vous pouvez utiliser votre smartphone pour contrôler le programme.

AVERTISSEMENT ! Veuillez respecter les consignes de sécurité de ce manuel d'utilisation et veiller à ce qu'elles soient respectées même lorsque vous utilisez l'appareil via l'application hOn lorsque vous n'êtes pas chez vous. Vous devez également suivre les instructions dans hOn.

Un routeur sans fil (protocole 802.11b/g/n) qui ne prend en charge que la bande de fréquence de 2,4 GHz. La longueur du SSID du routeur est de 1 à 32 caractères (y compris 1 et 32), et le mot de passe est de 8 à 64 caractères. La longueur minimale du mot de passe doit être de 8 caractères. Les méthodes de cryptage du routeur sont ouvertes, WPA-PSK et WPA2-PSK. L'application est disponible pour les appareils fonctionnant sous Android, Huawei ou iOS, aussi bien pour les tablettes que pour les smartphones. L'appareil doit être installé à un endroit où il peut recevoir un signal Wi-Fi puissant. Une fois que l'appareil a été correctement associé à l'application, s'il n'est pas correctement connecté au routeur sans fil, aucune icône Wi-Fi n'apparaît sur l'écran.

7.3 Téléchargement et installation de l'application hOn : Téléchargez l’application hOn sur votre appareil en encadrant le code QR suivant :

ou en cliquant sur le lien : go.haier-europe.com/download-App Taux de fréquence (OFR)

Normes des réseaux sans fil

IEEE802.11b/g/n et BLE V4.2

Séchage

Utilisez la quantité maximale de remplissage d'environ 6 kg. Détendez le linge avant de lancer le programme de séchage. N'utilisez pas d'adoucissant lors du lavage, car le linge deviendra moelleux et doux dans le programme de séchage.

Remarque : Informations générales : ► ► ►

Le programme Éco 40-60 permet de nettoyer dans le même cycle du linge en coton normalement sale et déclaré lavable à 40 °C ou 60 °C. Ce programme est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception ; Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une plus longue durée ; Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le bruit est important et plus la teneur en humidité résiduelle est faible.

FR 9-Entretien et nettoyage

9.1 Nettoyage du tiroir à lessive Vérifiez toujours l’absence de résidus de lessive. Nettoyez régulièrement le tiroir (Fig. 9-1) : 1. Tirez le tiroir jusqu’en butée. 2. Appuyez sur le bouton de déverrouillage et retirez le tiroir. 3. Essuyez l’intérieur du compartiment à l’aide d’une serviette. 4. Rincez le tiroir à l’eau jusqu’à ce qu’il soit propre et réinsérez le tiroir dans l’appareil.

9.2 Nettoyage de la machine ► ► ►

Pendant le nettoyage et l’entretien de la machine, débranchez-la. Utilisez un chiffon doux avec du liquide savonneux pour nettoyer l’extérieur de la machine (Fig. 9-2) et les composants en caoutchouc. N’utilisez pas de produits chimiques organiques ou de solvants corrosifs.

9.3 Vanne d’arrivée d’eau et filtre de la vanne d’arrivée Pour éviter que des substances solides comme le calcaire n’obstruent l’arrivée d’eau, nettoyez régulièrement le filtre de la vanne d’arrivée. ► ► ► ► ►

Débranchez le cordon d’alimentation électrique et coupez l’arrivée d’eau. Dévissez le tuyau flexible d’arrivée d’eau à l’arrière (Fig. 9-3) de l’appareil ainsi qu’au niveau du robinet. Rincez les filtres à l’eau et à l’aide d’une brosse (Fig. 9-4). Insérez le filtre et installez le tuyau flexible d’arrivée. Ouvrez le robinet pour voir s’il fuit.

9.4 Nettoyage du tambour et du joint ►

Retirez du tambour et de la rainure du joint de la porte (anneau en caoutchouc) les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingles, les pièces de monnaie, etc. car ils provoquent des taches de rouille et des dommages. Pour éliminer les taches de rouille, utilisez un nettoyant sans chlorure. Respectez les consignes d’avertissement du fabricant du produit de nettoyage. Pour le nettoyage, n’utilisez pas d’objets durs ou de laine d’acier. Après la procédure, ouvrez la porte, utilisez une serviette pour nettoyer les taches et la mousse autour de la garniture et gardez l’intérieur et l’extérieur de la garniture propres (Fig. 9-5).

Remarque : Hygiène Pour l'entretien régulier, nous recommandons d'exécuter le programme « Auto-nettoyage » avant d’atteindre les 100 cycles afin d'éviter d'éventuels résidus corrosifs. Ajoutez une petite quantité de lessive dans le compartiment à lessive (2) ou utilisez un produit de nettoyage spécial pour la machine.

9.5 Longues périodes sans utilisation Si l’appareil reste inactif pendant une période prolongée : 1. 2. 3.

Débranchez la fiche électrique (Fig. 9-6). Coupez l’arrivée d’eau (Fig. 9-7). Ouvrez la porte pour éviter la formation d’humidité et d’odeurs. Lorsque l’appareil n’est pas utilisé, laissez la porte ouverte.

Avant l’utilisation suivante, vérifiez soigneusement le cordon d’alimentation, l’arrivée d’eau et le tuyau flexible de vidange. Assurez-vous que tout est correctement installé et vérifiez l’absence de toute fuite.

9.6 Filtre de la pompe Nettoyez le filtre une fois par mois et vérifiez le filtre de la pompe, par exemple, si l’appareil : ► ne vidange pas l’eau ; ► n’essore pas ; ► fait un bruit inhabituel lorsqu’il fonctionne.

AVERTISSEMENT ! Risque de brûlure ! L’eau du filtre de la pompe peut être très chaude ! Avant toute action, assurez-vous que l’eau a refroidi. 1. 2. 3. 4. 5. 6. 7. 8.

Éteignez et débranchez la machine (Fig. 9-8). Poussez et ouvrez la trappe de service (Fig. 9-9). Prévoyez un récipient plat pour recueillir l’eau de vidange (Fig. 9-10). Il risque d’y avoir beaucoup d’eau à recueillir ! Tirez le tuyau flexible de vidange et maintenez son extrémité au-dessus du récipient (Fig. 9-10). Retirez le bouchon d’étanchéité du tuyau flexible de vidange (Fig. 9-10). Une fois la vidange terminée, fermez le tuyau flexible de vidange (Fig. 9-11) et remettez-le en place dans la machine. Dévissez et retirez le filtre de la pompe dans le sens antihoraire (Fig. 9-12). Retirez les contaminants et la saleté (Fig. 9-13).

Nettoyez soigneusement le filtre de la pompe, par exemple, à l’eau courante (Fig. 9-14).

Après le nettoyage, réinstallez la poignée et serrez-la

jusqu’à ce qu’elle ne bouge plus. À ce stade, la poignée est en position verticale (Fig. 9-15). 11. Fermez la trappe de service.

Le joint du filtre de la pompe doit être propre et intact. Si le couvercle n’est pas complètement serré, de l’eau risque de s’échapper. Le filtre doit être en place, sinon cela risque d’entraîner des fuites.

Vous pouvez résoudre de nombreux problèmes par vous-même sans expertise spécifique. En cas de problème, vérifiez toutes les possibilités indiquées et suivre les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.

Avant toute opération de maintenance, mettez l’appareil hors tension et débranchez la fiche électrique de la prise secteur. La maintenance de l’équipement électrique doit être effectuée exclusivement par des électriciens qualifiés, car des réparations incorrectes peuvent entraîner des dommages considérables. Si le cordon d’alimentation est endommagé, il doit être remplacé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d’éviter tout risque. Pour la sécurité de l’utilisateur final, il n’est pas recommandé d’effectuer la réparation par soimême ou de la faire effectuer par un non-professionnel. Contactez un service après-vente.

10.1 Dépannage à l’aide du code d’affichage Problème

Clr fltr

• Erreur de vidange ; l’eau n’est pas com- • plètement vidangée dans les 6 minutes. •

• Erreur de verrouillage. • • Le niveau d'eau n'est pas atteint au • bout de 12 minutes. E4 • Le tuyau flexible de vidange se • siphonne automatiquement. E8 • Erreur de niveau de protection de l’eau. • • Erreur de vidange. L'eau n'est pas • complètement vidangée dans le temps • E5 imparti. (programme Refresh) F3 • Erreur de la sonde de température. • F4 • Erreur de chauffage. • F7 • Erreur du moteur. • FA • Erreur du capteur de niveau d’eau. • • Le module iot ne parvient pas à être • FH configuré. FC0/FC1/FC3 • Erreur de communication anormale. • • Fuite de la machine. • Fb

Nettoyez le filtre de la pompe. Vérifiez l’installation du tuyau flexible de vidange. Fermez correctement la porte.

Assurez-vous que le robinet est entièrement

ouvert et que la pression d’eau est normale. Vérifiez l’installation du tuyau flexible de vidange. Contactez le service après-vente. Nettoyez le filtre de la pompe. Vérifiez l’installation du tuyau flexible de vidange. Contactez le service après-vente. Contactez le service après-vente. Contactez le service après-vente. Contactez le service après-vente. Contactez le service après-vente.

• La température de séchage est trop élevée.

• Erreur du capteur de température de séchage. • Erreur d’élément chauffant de séchage • Erreur du moteur de séchage. • Le niveau d'eau de séchage est trop élevé.

Contactez le service après-vente. Ouvrez la pompe de vidange pour vidanger. Arrêtez la machine. Contactez le service après-vente. Lorsque la température dépasse 80 °C, l'alarme de séchage se déclenche, lorsque la température est inférieure à 80 °C, l'alarme est automatiquement levée. Contactez le service après-vente.

Contactez le service après-vente. Contactez le service après-vente. Contactez le service après-vente.

FR 10.2 Dépannage sans code d’affichage Problème

Le lave-linge ne fonctionne pas.

• Le programme n’a pas encore démarré. • La porte n’est pas correctement fermée. • La machine n’a pas été allumée. • Panne de courant. • La sécurité enfant est activée.

Le lave-linge ne se remplit pas d’eau.

La machine se vidange pendant le remplissage.

Vérifiez le programme et démarrez-le. Fermez correctement la porte.

Allumez la machine. Vérifiez l’alimentation électrique. Désactivez la sécurité enfant.

Vérifiez le robinet d’eau.

• Le tuyau flexible d’arrivée est plié. • Le filtre du tuyau flexible d’arrivée est obstrué. • La pression d’eau est inférieure à 0,03 MPa. • La porte n’est pas correctement fermée. • Absence d’arrivée d’eau.

Vérifiez le tuyau flexible d’arrivée.

Débouchez le filtre du tuyau

flexible d’arrivée. Vérifiez la pression d’eau.

Fermez correctement la porte.

• La hauteur du tuyau flexible de vidange • est inférieure à 80 cm.

Assurez-vous que le tuyau flexible

de vidange est correctement installé.

• L’extrémité du tuyau flexible de vidange • est peut-être immergée dans l’eau.

de vidange n’est pas dans l’eau.

• Absence de vidange. • Le tuyau flexible de vidange est bouché. • Le filtre de la pompe est bloqué. • • L’extrémité du tuyau flexible de vidange • se trouve à plus de 100 cm du sol.

Débouchez le tuyau flexible de vidange. Nettoyez le filtre de la pompe. de vidange est correctement installé.

Fortes vibrations lors • Tous les boulons de transport n’ont de l’essorage. pas été retirés. • La position de l’appareil n’est pas stable. • La charge de la machine n'est pas correcte.

Retirez tous les boulons de transport. Vérifiez que le sol est plein et solide et que la position est nivelée. Vérifiez le poids et l’équilibre de la charge.

L’opération s’arrête

avant la fin du cycle de lavage.

• Panne d’eau ou d’électricité.

Vérifiez l’alimentation en électricité et en eau.

Le fonctionnement

s’arrête pendant un certain temps.

• L’appareil affiche un code d’erreur.

• Problème dû à la charge. • Le programme effectue un cycle de trempage.

Tenez compte des codes

d’affichage. Réduisez ou ajustez la charge. Annulez le programme et redémarrez.

Une quantité exces- • sive de mousse sort du tambour et/ou du • tiroir à lessive. Réglage automatique • du temps de lavage. L’essorage ne fonctionne pas.

Résultat de lavage

Il reste des résidus de • lessive sur le linge.

Le linge présente des • taches grises.
