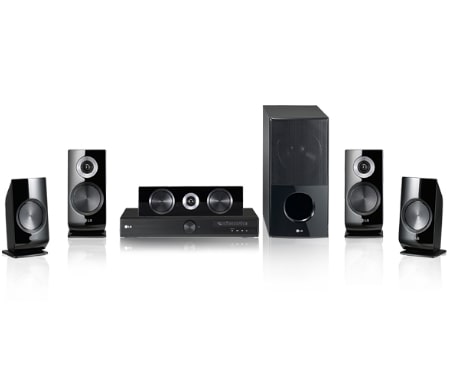

Mode d'emploi LG Home cinéma 5.1 Amplificateur Audio/Vidéo

Veuillez lire ce guide avec attention avant d’utiliser cet appareil, et conservez-le pour référence ultérieure.

SR906SB (SR906SB, SH96SB-F/S/C, SH95TA-W)

Pour vous aider à démarrer

Informations de sécurité 1 Pour vous aider à démarrer

CE PRODUIT À L’ABRI DE LA PLUIE ET DE L’HUMIDITÉ. Remarque: Ne pas installer cet équipement à un endroit confiné tel qu’une bibliothèque ou similaire. Remarque: Ne pas bloquer les ouvertures d’aération. Installez l’unité en respectant les instructions du constructeur. Les fentes et les ouvertures de l’unité ont été conçues pour assurer une bonne ventilation et un bon fonctionnement du produit en le protégeant de toute surchauffe. Les ouvertures ne doivent jamais être bloquées en installant le produit sur un lit, un canapé, un tapis ou sur toute autre surface similaire. Cette unité ne doit pas être installée dans un emplacement fermé comme une bibliothèque ou une étagère à moins que vous assuriez une ventilation particulière ou que les instructions de constructeur l’autorisent.

AVERTISSEMENT concernant le câble d’alimentation. Il est conseillé de brancher la plupart des appareils électroménagers sur un circuit dédié; C’est-à-dire, un circuit qui est relié uniquement à cet appareil et qui n’a pas d’autres prises ni d’autres circuits de dérivation. Vérifiez la page concernant ce sujet dans le présent manuel. Ne pas surcharger les prises murales. Des prises murales surchargées, mal fixées ou endommagées, les rallonges électriques, les câbles d’alimentation élimés, le revêtement abîmé ou déchiré des fils électriques, constituent un danger. Chacun de ces facteurs peut provoquer un choc électrique ou un incendie. Examinez périodiquement le câble d’alimentation de votre appareil, et s’il présente des signes de détérioration, débranchez-le et cessez d’utiliser l’appareil. Faites remplacer le câble d’alimentation par un réparateur agréé. Protégez le câble d’alimentation de mauvais traitements physiques ou mécaniques. Evitez qu’il ne soit tordu, vrillé, pincé, coincé dans une porte ou que l’on marche dessus. Faites particulièrement Remarque aux prises, et à l’endroit où le câble sort de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez la prise du câble d’alimentation. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible. Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l’appareil: Pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. On n’exposera pas la pile à une chaleur excessive tell

Pour vous aider à démarrer

Mise au rebut des produits

barrée sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE.

vieil appareil contribue à protéger l’environnement et la santé des personnes.

électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

Pour vous aider à démarrer

Informations de sécurité Préparation – Accessoires fournis – Câbles requis Télécommande – Mise en place des piles – Modes d’opération à distance – Pour commander le RÉCEPTEUR – Pour commander le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.) – Pour commander la télé Panneau avant Panneau arrière

Positionner le système Connexion des enceintes – Raccordement des enceintes au récepteur Raccordements à votre téléviseur Connexion à votre réseau domestique – Qu’est-ce que SIMPLINK ? – Fonction ARC (canal de retour audio) Connexion des appareils avec des prises audio numériques – Connexion audio numérique optique – Connexion audio numérique coaxiale Connexion des appareils avec des prises audio analogiques Connexion d’un appareil portatif Connexion des antennes Connexion du microphone optimiseur Connexion de l’appareil USB Connexion de l’iPod

14 14 16 16 16 16 17 17 17 18 18 18 18

Calibration automatique des paramètres

19 19 20 21 21 21 22 22 22 23 23

appropriés (Autocalibration du son) – Avant de réaliser l’autocalibration du son. – Comment effectuer l’autocalibration du son – Mise en marche/arrêt de l’autocalibration sonore Réglages et ajustements avec le menu SETUP – Configuration SETUP – Menu TESTTONE – Menu NIVEAU – Menu DISTANCE – Menu SYNC A/V (réglage délai audio) – Menu DRC – Menu RÉGLAGE HDMI (intercommunication HDMI en mode veille) – Menu AUTO CAL – Menu RÉINITIALISATION

Sélection de la source d’entrée Profitez du son et images des dispositifs branchés au récepteur – Lecteur Blu-ray/DVD – Boîtier décodeur satellite ou câble – Télévision – Profiter d’une console de jeux, etc. – Profiter d’un lecteur CD, etc. – Profiter d’un magnétoscope, etc. – Lecteur audio portatif (MP3, etc.) – Périphérique USB ou iPod™ Régler le volume des enceintes acoustiques Modes sonores variés Ecouter la radio FM – Réglage automatique – Réglage manuel – Améliorer une réception FM médiocre – Programmation à l’avance de fréquences – Réglage des fréquences programmées – Suppression des fréquences programmées – Suppression de toutes les stations préréglées – Affichage des informations sur une station de radio Lecture des composants à touche unique (One-Touch Play) Profiter du son du téléviseur à partir des haut-parleurs connectés au récepteur (Contrôle Audio du Système) Éteindre le récepteur à partir du téléviseur (System Power Off) Profiter du son de la télé à travers une connexion HDMI (Canal de Retour Audio) Réglage du délai audio DOLBY DRC (contrôle de gamme dynamique) Utilisation de la minuterie sommeil Affichage d’informations de fichiers Lecture de fichiers audio de périphériques USB – Utilisation

24 25 25 25 26 26 26 26 27 27 28 28 28 28 28 28 29 29 29 30 30

– Lecture répétée ou aléatoire – Impératif à respecter pour les fichiers musicaux – Impératifs à respecter pour les périphérique USB Lecture à partir d’un iPod Contrôle d’un téléviseur avec la télécommande fournie – Configuration de la télécommande pour contrôler votre téléviseur

Liste des codes fabricant Marques commerciales et licences Spécifications Entretien – Entretien de l’Unité

Pour vous aider à démarrer

Les schémas de raccordement figurant sur les pages suivantes présument l’utilisation des câbles de raccordement précisés.

Pour vous aider à démarrer

Ils sont à acheter séparément si nécessaire.  Câble HDMI (Type A, Câble HDMI™ haut débit, ou Type A, Câble HDMI™ haut débit avec canal accès Ethernet)

Câble d’enceinte (6)  Câble audio numérique optique

 Câble audio numérique coaxial

Piles (2)  Câble portatif

 Câble audio analogique Antenne FM (1)

Blanc (L) Rouge (R)  Câble iPod

Le câble iPod est inclus lorsque vous achetez un iPhone ou iPod.

Pour vous aider à démarrer

Modes d’opération à distance

1. Appuyez sur les touches RECEIVER, PLAYER, ou TV pour sélectionner l’appareil que vous souhaitez activer. - RECEIVER : Le mode RECEIVER vous permet d’activer le récepteur. - PLAYER : Le mode PLAYER vous permet d’activer un récepteur Blu-ray, récepteur DVD, graveur DVD, etc. (Pour des produits LG seulement) - TV: Le mode TV vous permet d’activer le téléviseur.

7-9, appuyez sur la touche correspondant à l’action.

Pour commander le RÉCEPTEUR • • • • • • a • • • • • • • • • 1 (POWER): Met le récepteur en route ou bien l’éteint. ARC: Transmet le signal audio du téléviseur par un câble HDMI (Type A, Câble HDMI™ haut débit, ou Type A, Câble HDMI™ haut débit avec canal accès Ethernet). RECEIVER: Commande le récepteur. Appuyez sur la touche correspondant à l’action désirée après avoir appuyé sur le bouton RECEIVER.

Touches INPUT : Sélectionnent la source de données que vous souhaitez utiliser. - BD: Sélectionne la source connectée à la prise BD IN. - DVD: Sélectionne la source connectée à la prise DVD IN. - STB: Sélectionne la source connectée à la prise STB IN.

Retirez le couvercle du compartiment de pile à l’arrière de la télécommande et insérez une pile R03 (AAA) en respectant les polarités 4 et 5.

- TV: Sélectionne la source connectée à la prise TV IN. - GAME: Sélectionne la source connectée à la prise GAME IN. - CD: Sélectionne la source connectée à la prise CD IN. - RADIO: Sélectionne FM/AM. - VCR: Sélectionne la source connectée à la prise VCR IN.

1 Pour vous aider à démarrer

La télécommande comporte un mode d’opération spécifique pour chaque type d’appareil. Les modes peuvent être sélectionnés en utilisant les trois touches RECEIVER, PLAYER, et TV sur la télécommande.

Pour vous aider à démarrer

Pour vous aider à démarrer

- PORTABLE: Sélectionne la source connectée à la prise PORT. IN.

• • • • • • e • • • • • • • • •

- IPOD/USB: Sélectionne la source d’entrée connectée au port IPOD/USB.

RDS: radio Data System (Service de transmission de données numériques). PTY: affiche le type de programme diffusé par le RDS. PTY SEARCH: recherche le type de programme.

En mode RECEIVER, les boutons chiffrés 0-9 ne fonctionnent pas. CLEAR: Efface toutes les fréquences programmées en mode radio. REPEAT (h): Lit les fichiers en boucle ou de façon aléatoire en mode iPod ou USB. • • • • • • b • • • • • • • • • c/v (SCAN): Effectuer une recherche vers l’arrière ou vers l’avant. C/V (SKIP): Pour accéder au chapitre, au fichier ou à la piste précédent(e) ou suivant(e). Z (STOP): Pour arrêter la lecture. d (PLAY): Pour lancer la lecture. M (PAUSE): Pour mettre la lecture en pause. • • • • • • c • • • • • • • • • VOL +/-: Pour régler le volume général des enceintes. SOUND: Pour sélectionner un mode d’effet sonore. MUTE ( ): Supprime le son temporairement. Appuyez à nouveau sur la touche pour remettre le son. • • • • • • d • • • • • • • • • INFO/DISPLAY (m): Affiche des informations sur les fichiers musicaux ou une source de données numérique. ENTER (b): Confirme la sélection d’un menu. PRESET +/-: Sélectionne les fréquences présélectionnées en mode radio. TUNING +/-: Trouve la fréquence désirée en mode radio. BACK (x): Retourne au menu source de tout menu affiché. DISC MENU: Retourne au menu source en mode iPod.

MONO/STEREO: Selects mono/ stereo in FM mode.

SLEEP: Éteint le système au bout d’une période déterminée. AUTO CAL.: Réalise la calibration du son Auto Sound. SETUP: Va au menu [SETUP]. DOLBY DRC: Règle le Dolby DRC (compresseur audio). AV SYNC.: Retarde la sortie audio lorsque l’image est plus lente que le son. SPEAKER LEVEL: Pour régler le volume relatif de l’enceinte souhaitée.

Pour vous aider à démarrer

Pour commander le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.) • • • • • • a • • • • • • • • •

B (OPEN/CLOSE): Pour ouvrir ou fermer le plateau. PLAYER: Commande le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.). Appuyez sur la touche correspondant à l’action désirée après avoir appuyé sur la touche PLAYER. Touches numériques 0-9: Pour sélectionner des options numérotées dans un menu ou pour saisir des lettres. CLEAR: Pour supprimer une marque dans le menu SEARCH ou un chiffre lors de la définition du mot de passe. REPEAT (h): Permet de répéter une sélection ou une séquence souhaitée. • • • • • • b • • • • • • • • • c/v (SCAN): Effectuer une recherche vers l’arrière ou vers l’avant. C/V (SKIP): Pour accéder au chapitre, au fichier ou à la piste précédent(e) ou suivant(e). Z (STOP): Pour arrêter la lecture. z (PLAY): Pour lancer la lecture. M (PAUSE): Pour mettre la lecture en pause. • • • • • • d • • • • • • • • • HOME (n): Pour afficher ou quitter le [Menu d’accueil]. INFO/DISPLAY (m): Pour afficher ou quitter le menu OSD. Touches de direction (A/D/W/S): Pour sélectionner une option de menu. ENTER (b): Confirme la sélection d’un menu. BACK (x): Retourne au menu source de tout menu affiché. TITLE/POP UP: DPour afficher le menu des titres d’un DVD ou le menu contextuel d’un BD-ROM, lorsqu’ils existent. DISC MENU: Pour accéder au menu d’un disque.

• • • • • • e • • • • • • • • • Touches de couleur (R, G, Y, B): Affiche un guide d’utilisation sur l’écran du téléviseur lorsque les touches couleur sont disponibles. Suivez le guide d’utilisation pour réaliser une opération choisie.

Pour commander la télé • • • • • • a • • • • • • • • • 1 (POWER): Met la télé en route ou bien l’éteint. Touches numériques 0-9: Pour sélectionner des options numérotées dans un menu ou pour saisir des lettres. • • • • • • c • • • • • • • • • VOL +/-: Pour régler le volume général des enceintes. TV INPUT: Sélectionne la source de la télévision. MUTE ( ): Supprime le son temporairement. Appuyez à nouveau sur la touche pour remettre le son. PR/CH W/S: Sélectionne la chaîne.

L’explication ci-dessus est donnée uniquement à titre d’exemple. Ainsi, en fonction du composant, l’opération décrite ci-dessus peut être impossible ou peut se réaliser autrement. Si c’est le cas, utilisez plutôt la télécommande fournie avec l’appareil.

1 Pour vous aider à démarrer

1 (POWER): Met le lecteur en route ou bien l’éteint.

Pour vous aider à démarrer

Panneau avant 1 Pour vous aider à démarrer a Réglage du volume

Pour régler le volume général des enceintes. b Fenêtre d’affichage Affiche l’état actuel du récepteur. c FUNCTION Sélectionnent la source de données que vous souhaitez utiliser. d dM (PLAY / PAUSE)

Connecte un appareil IPOD/USB au port IPOD/ USB. h Indicateur STAND BY/HDMI THRU S’allume comme suit : - Rouge : Le récepteur est en mode veille.

Pour lancer ou arrêter la lecture en mode iPod ou USB. e Z (STOP)

- Bleu : Le récepteur est en mode veille, et le contrôle de HDMI est en position « on ». - S’éteint lorsque le récepteur est allumé.

l’enceinte. Assurez vous que le câble marqué en noir aille dans la borne marquée “–” (moins) et que l’autre câble aille dans la borne marquée “+” (plus).

1. Connectez les câbles d’enceintes au récepteur. Les câbles d’enceintes sont identifiés par des codes couleurs. Faites correspondre les codes couleurs des fils avec les enceintes appropriées.

Raccordements à votre téléviseur Vous pouvez regarder la source visuelle sélectionné en reliant la prise HDMI OUT à un téléviseur. Avant de brancher les câbles, assurez-vous d’avoir coupé l’alimentation électrique.

Il n’est pas nécessaire de connecter l’ensemble des câbles. Connectez les câbles selon les prises de vos appareils. Connecter

A Câble audio analogique ou B câble audio numérique optique

Transmettez le son de la télévision aux haut-parleurs connectés au récepteur. Assurez-vous d’avoir baissé le son ou d’avoir mis la télévision en muet.

C Câble HDMI (Type A, Câble HDMI™ haut débit, ou Type A, Câble HDMI™ haut débit avec canal accès Ethernet)

Transmet l’image au téléviseur alors que le son peut sortir d’un téléviseur et/ou de haut-parleurs connectés au récepteur. Lorsque le téléviseur est compatible avec la fonction ARC (Canal de Retour Audio), vous pouvez transmettre le son de la télé aux haut-parleurs connectés au récepteur sans connecter de A câble audio analogique ou de B câble audio numérique optique. Pour plus de détails, voir « Profiter du son de la télé à travers une connexion HDMI (Canal de Retour Audio) » (page 31). Assurez-vous d’avoir baissé le son ou d’avoir mis la télévision en muet.

B Câble audio numérique optique C Câble HDMI

Réglez la source du téléviseur sur HDMI (rapportezvous au mode d’emploi de votre téléviseur).  Coupez l’alimentation électrique à tous les appareils avant de réaliser des connections.

Connexion à votre réseau domestique

 Pour connecter des câbles audio numériques optiques, introduisez les prises jusqu’au déclic.

Vous pouvez profiter de l’image et du son de votre appareil par cette connexion.

 Ne pas plier les câbles audio numériques optiques.  Utilisation de la fonction ARC (Canal de Retour Audio). Le signal audio est envoyé du téléviseur à l’appareil. Lorsque le téléviseur est compatible avec la fonction ARC (Canal de Retour Audio), le son de la télévision sortira des haut-parleurs connectés à l’appareil. N’oubliez pas d’allumer la fonction ARC (Canal de Retour Audio) en appuyant sur la touche ARC.

Il n’est pas nécessaire de connecter l’ensemble des câbles. Connectez les câbles selon les prises de vos appareils. Connectez la prise HDMI OUT ARC du récepteur à la prise HDMI IN de votre téléviseur ou moniteur HDMI compatible. Branchez la prise HDMI BD IN, HDMI DVD IN, HDMI STB IN du récepteur à vos appareils respectifs en utilisant des câbles HDMI de type A à haut débit.

 Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le récepteur puis rallumez-le.

Tuner satellite, set top box, etc.

Lecteur DVD, graveur DVD, etc.

Informations supplémentaires sur la connexion HDMI  Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce récepteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce récepteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet récepteur. - L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720x480p (NTSC), 720x576p (PAL), 1280x720p, 1920x1080i et 1920x1080p video.  Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce récepteur. - L’image ne s’affichera pas correctement avec un appareil non HDCP.

 Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI.  Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).  En fonction de la connexion ou du statut de lecture du téléviseur ou de l’appareil externe connecté au récepteur, le récepteur peut être réglé sur la source de données OPTIQUE ou la fonction ARC.  Le Contrôle de la fonction HDMI ne fonctionnera pas correctement dans les cas suivants : - Lorsque vous connectez le récepteur à un produit qui ne correspond pas à Simplink ; - Lorsque vous utilisez une connexion autre que HDMI pour connecter le récepteur et les composants extérieurs. Nous vous recommandons de connecter le récepteur à des produits dotés de « Simplink ». En fonction du produit connecté, la fonction Simplink peut ne pas fonctionner. Voir les instructions de fonctionnement du produit externe.

 Si un périphérique HDMI raccordé n’accepte pas la sortie audio du récepteur, le son du périphérique HDMI peut être déformé ou muet.

Qu’est-ce que SIMPLINK ? Si cette unité et une TV LG avec SIMPLINK sont connectées au moyen d’une connexion HDMI, certaines fonctions de cette unité seront commandées depuis la télécommande de la TV.

Fonctions contrôlables depuis une télécommande de TV LG: Mise hors tension, réglage du volume, etc.

Pour des détails sur la fonction SIMPLINK, consultez le guide du propriétaire de la TV. Le logo ci-dessus identifie les TV de LG avec fonction SIMPLINK.

Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

Fonction ARC (canal de retour audio)

Connexion des appareils avec des prises audio numériques Vous pouvez profiter du son de votre appareil avec une connexion numérique optique ou coaxial par les haut-parleurs de ce système. Avant de connecter les câbles, assurez-vous d’avoir coupé l’alimentation électrique.

Connexion audio numérique optique Connectez la prise OPTICAL GAME IN du récepteur à vos appareils avec la prise OPTICAL OUT en utilisant un câble audio numérique optique.

La fonction ARC permet sur un téléviseur HDMI un récepteur de son vers la sortie HDMI OUT de ce lecteur. Pour utiliser cette fonction : - Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées. - La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.

Vers la sortie optique numérique de l’équipement externe (Console de jeux, etc.)

- Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet). - Vous devez vous connecter avec l’entrée HDMI IN qui prend en charge la fonction ARC à l’aide de la sortie HDMI OUT de ce récepteur. - Vous ne pouvez raccorder qu’un seul Home Cinema à un téléviseur compatible ARC.

Connexion audio numérique coaxiale Connectez la prise COAXIAL CD IN du récepteur à vos appareils avec la prise COAXIAL OUT en utilisant un câble audio numérique coaxial.

Connexion des appareils avec des prises audio analogiques Vous pouvez profiter du son de votre appareil avec des prises audio analogiques par les haut-parleurs de ce système.

À la prise de sortie numérique coaxial de votre appareil (lecteur CD, etc.)

Aux prises de sortie audio de votre appareil périphérique (TV, VCR, etc.)

Connexion d’un appareil portatif Vous pouvez entendre le son de votre lecteur audio portable via les enceintes de ce système. Connectez la prise PORT. IN du récepteur la prise prévu pour les écouteurs (ou sortie Line-Out) sur votre appareil portatif (lecteur MP3, etc.) en utilisant un câble portatif (3,5 mm). FM AUTO

Après avoir raccordé l’antenne filaire FM, placez-la en position la plus horizontale possible. Veillez à ce que l’antenne filaire FM soit bien étendue.

Connexion du microphone optimiseur Vous pouvez réaliser l’autocalibration du son en connectant le microphone optimiseur ( 3,5 mm). Connectez le microphone optimiseur ( 3,5 mm) à la prise AUTO CAL MIC sur cette unité.

Connexion de l’iPod Vous pouvez lire un contenu audio/photo/ vidéo sur le système à partir d’un iPod. Pour des détails concernant l’iPod, référez-vous au guide d’utilisateur de l’iPod. 1. Retirez le couvercle IPOD/USB. 2. Introduisez votre iPod dans le port IPOD/USB. Votre iPod s’allume automatiquement et le rechargement commence.

Dos du récepteur Devant du récepteur AUTO

Calibration automatique des paramètres appropriés (Autocalibration du son)

Comment effectuer l’autocalibration du son la prise AUTO CAL MIC de ce dispositif (page 18). 2. Installez le microphone optimiseur. Placez le microphone optimiseur à votre position d’écoute habituelle. Vous pouvez également utiliser un tabouret ou un trépied afin que le microphone optimiseur reste à la même hauteur que vos oreilles.

Avant de réaliser l’autocalibration du son.  Avant de réaliser l’autocalibration du son, installez et connectez les haut-parleurs (pages 12-13).  La prise AUTO CAL MIC est prévu uniquement pour le microphone optimiseur. Ne connectez aucun autre microphone à cette prise. Cela pourrait endommager le récepteur et le microphone.  Relâchez le fil du microphone optimiseur pour obtenir une mesure plus exacte.  Lors de la calibration, le son sortant des enceintes est très bruyant. Le volume du son ne peut pas être réglé. Veuillez éviter la présence d’enfants lors de cet exercice et soyez attentionné aux effets à l’égard du voisinage.  Réaliser l’autocalibration du son dans un environnement sans bruit afin d’optimiser l’exactitude de la mesure.  La présence d’obstacles entre le microphone optimiseur et les haut-parleurs empêchera la réalisation correcte de la calibration. Enlever tout obstacle afin de ne pas fausser la mesure.

Si un message d’erreur s’affiche pendant que vous êtes en train d’effectuer l’auto-calibration du son, relisez les points ci-dessus.

Vous obtiendrez une mesure plus exacte en plaçant le haut-parleur de manière à faire face au microphone optimiseur.

Cette fonction vous permet de réaliser l’autocalibration de la manière suivante :  Ajuste le niveau du son.  Mesure la distance de chaque haut-parleur de votre position d’écoute.  Crée un EQ (Égaliseur) approprié en fonction de la structure de la pièce dans laquelle l’appareil est situé. Cette fonction est conçue pour obtenir un équilibre sonore correct dans la pièce. Vous pouvez toutefois ajuster le niveau sonore des haut-parleurs manuellement selon votre préférence. Pour plus de détails, voir «Régler le volume des enceintes acoustiques » (page 27).

20 Configuration du système

3. Appuyez sur AUTO CAL. « TEST START » apparait à l’écran et « START » clignote à l’écran. 4. Appuyez sur « ENTER »(b). « TEST1/4 » apparait à l’écran. L’autocalibration du son est mesurée automatiquement dans la première position de chaque haut-parleur.

Il faudra 4 à 5 minutes pour compléter le processus de mesure.

 Si tous tes haut-parleurs ne sont pas connectés, le processus s’arrête.

 Si « INSERT MIC » apparait à l’écran, l’autocalibration du son ne peut pas être réalisée. Connectez le microphone optimiseur, puis effectuez l’autocalibration du son.

apparait à l’écran pendant environ 5 secondes. Après environ 5 secondes, « RESULT USE » apparait à l’écran.

mesure, appuyez sur « ENTER (b) » pendant que « RESULT SHOW » s’affiche à l’écran. Si vous appuyez sur « ENTER (b) » pendant que « RESULT SHOW » s’affiche à l’écran, procédez à l’étape 11.

appuyant sur W/S. Si vous appuyez sur « ENTER (b) » pendant que « RESULT SHOW » s’affiche à l’écran, procédez à l’étape 11.

jusqu’à ce que « RESULT USE » s’affiche. 10. Appuyez sur ENTER (b) encore une fois. « 1 – YES» et « 2 – NO » apparait à l’écran.

lorsque « 1 – YES» et « 2 – NO » s’affiche à l’écran. Après que « ASC DONE » apparait à l’écran, le niveau et la distance sont changés automatiquement. Puis le EQ (Égaliseur) s’établit automatiquement.

 Lorsque vous avez terminé l’autocalibration du son, déconnectez le microphone optimiseur de l’unité.  Si vous avez changé la position des hautparleurs, il est recommandé de répéter l’autocalibration du son afin de profiter pleinement du son ambiophonique.  L’autocalibration du son est terminé.  L’auto-calibration sonore est terminée. Cependant, le niveau du bruit était élevé lors de l’auto-calibration. Lorsque vous écoutez une source sonore il se peut que celleci ne se reproduise pas convenablement. Dans ce cas, réessayez de performer une auto-calibration dans un environnement sans aucun bruit de fond ou réinitialiser les réglages du fabricant (voir page 23).  Si l’appareil est en mode de sourdine ou le volume fut réglé à « 0 » avant que vous n’effectuiez l’auto-calibration sonore, il vous sera impossible de poursuivre l’opération. Dès que « CHECK VOL » apparait à l’écran pour environ 5 secondes, le processus retourne à l’étape précédente.

Mise en marche/arrêt de l’auto-calibration sonore Lorsque vous avez terminé l’auto-calibration sonore vous pouvez la mettre en marche ou en arrêt. Appuyez la touche AUTO CAL répétitivement. « ASC ON » ou « ASC OFF » apparait à l’écran. - ASC ON : déclenche l’égalisateur (EQ) - ASC OFF : désactive l’égalisateur (EQ)

Si vous effectuez l’auto-calibration sonore pour la première fois ou que vous réinitialisiez l’appareil à ses réglages originaux « TEST START » apparaitra à l’écran.

Réglages et ajustements avec le menu SETUP Vous pouvez utiliser le menu SETUP pour personnaliser l’appareil par différents ajustements.

Vous pouvez ajuster le niveau des haut-parleurs en écoutant le test de tonalité de votre position d’écoute. 1. Appuyez sur la touche RECEIVER puis SETUP. « 1 TESTTONE » apparait à l’écran. 2. Appuyez sur la touche ENTER (b). Chaque enceinte acoustique émet une tonalité dans la séquence suivante:

Enceinte avant droite (- 6 ~ 0)

FL : - 6 ~ 0 C:-6~+6 FR : - 6 ~ 0 SR : - 6 ~ + 6 SL : - 6 ~ + 6 SW : - 6 ~ + 6

le niveau de volume de chaque enceinte puis appuyez la touche ENTER (b).

le délai entre le son et l’image puis appuyez la touche ENTER (b).

Menu DISTANCE Vous pouvez régler la distance de chaque enceinte acoustique au récepteur. 1. Appuyez sur la touche RECEIVER puis SETUP. « 1 TESTTONE » apparait à l’écran.

22 Configuration du système

Enceinte centrale (0.0 M ~ 6.0 M)

Vous pouvez régler le niveau de chaque enceinte acoustique selon votre préférence.

Enceinte avant droite (0.0 M ~ 6.0 M)

Enceinte surround (arrière) droite (0.0 M ~ 6.0 M)

Enceinte surround gauche (0.0 M ~ 6.0 M)

Caisson de basses (0.0 M ~ 6.0 M)

1. Appuyez sur la touche RECEIVER puis SETUP. « 1 TESTTONE » apparait à l’écran.

jusqu’à ce que l’enceinte respective s’affiche à l’écran. Description

Enceinte avant gauche (- 6 ~ 0)

jusqu’à ce que l’enceinte respective s’affiche à l’écran. Affichage

Enceinte avant gauche (0.0 M ~ 6.0 M)

Vous pouvez régler le délais de 0MS à 300MS par incrément de 10MS.

au menu précédent. Appuyez sur la touche SETUP afin de sortir du menu des réglages.

« 1 TESTTONE » apparait à l’écran.

compression puis appuyez la touche ENTER(b). - DRC OFF: désactive cette fonction. - DRC ON: active cette fonction.

La compression dynamique de la gamme audio permet de comprimer la gamme dynamique de la trame sonore en fonction de l’information de la gamme dynamique incluse à même le signal Dolby numérique.

Menu RÉGLAGE HDMI (intercommunication HDMI en mode veille) Lorsque le téléviseur est allumée alors que le récepteur est en mode veille, le son et l’image sont transmis au téléviseur lorsque le produit en question est connecté au prise HDMI IN. 1. Appuyez sur la touche RECEIVER puis SETUP. « 1 TESTTONE » apparait à l’écran.
