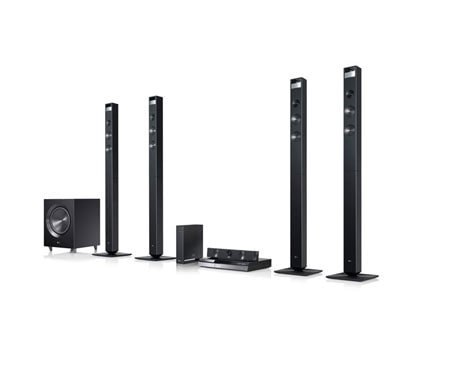

Mode d'emploi Home-cinéma Blu-ray 3D, 1100W, technologie "LG Cinema 3D Sound"

Home Cinéma Blu-ray 3D™, Cinema 3D Sound Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. BH9520TW (BH9520TW, S92T1-S/W, S92T1-C, T2, W2)

CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT : n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire. ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent.

ATTENTION : RAYONNEMENT LASER VISIBLE ET

DES INSTRUMENTS OPTIQUES. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil et faites remplacer le cordon par un cordon strictement identique auprès d’un point de service aprèsvente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

Démarrage Cet appareil est équipé d’une batterie transportable ou de piles rechargeables.

ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. Élimination de votre ancien appareil

sur roulettes barrée d’une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.

électroniques doivent être jetés séparément, dans les videordures prévus à cet effet par votre municipalité.

instructions aidera à réduire les conséquences négatives et risques éventuels pour l’environnement et la santé humaine.

l’élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit.

Mise au rebut des piles ou batteries usagées

barrées sur les piles ou batteries accompagnant votre produit indique qu’elles sont conformes à la Directive européenne 2006/66/EC.

symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005% de mercure, 0,002% de cadmium ou 0,004% de plomb.

collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

batteries usagées contribue protéger l’environnement et la santé des personnes et des animaux.

traitement de vos piles ou batteries usagées, merci de bien vouloir vous adresser votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

Avis de l’Union européenne concernant les produits sans fil

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 1999/5/CE, 2004/108/CE, 2006/95/CE et 2009/125/CE. Vous pouvez obtenir une copie de la déclaration de conformité à l’adresse suivante. Centre Européen de Normalisation (European Standards Centre): Krijgsman 1, 1186 DM Amstelveen, The Netherlands yy Veuillez noter que ce Centre n’est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit. Pour une utilisation en intérieur uniquement. Déclaration d’exposition aux rayonnements de radiofréquences Cet appareil doit être installé et utilisé à une distance minimale de 20 cm.

Remarques sur les droits d’auteur yy Comme AACS (Advanced Access Content System) est approuvé en tant que système de protection de contenus pour le format de disque Blu-ray, à l’instar de CSS (Content Scramble System) qui est utilisé pour le format DVD, certaines restrictions s’imposent pour la relecture, la sortie de signaux analogiques, etc., des contenus protégés par AACS. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil. yy Par ailleurs, BD-ROM Mark et BD+ sont également utilisés en tant que systèmes de protection de contenus pour le format de disque Blu-ray, qui impose certaines restrictions, notamment les restrictions de lecture pour les contenus protégés par BD-ROM Mark et/ou BD+. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service aprèsvente agréé. yy De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. yy Cet appareil est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Rovi et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Rovi. Les opérations d’ingénierie inverse et de démontage sont interdites. yy Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distrib-ution ou la révision

Avertissement important pour votre système de télévision en couleur Le système de couleur de ce reproducteur diffère en fonction du disque en cours de reproduction.

Seulement la TV couleur multi-système peut capter tous les signaux restitués par le reproducteur. yy Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. yy Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran. yy Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

yy Regarder un contenu 3D pendant une période prolongée peut provoquer des vertiges et de la fatigue. yy Nous déconseillons à une personne infirme, à un enfant ou à une femme enceinte de regarder un film en mode 3D. yy Si vous ressentez des maux de tête, de la fatigue ou des vertiges en regardant des contenus 3D, il est fortement recommandé que vous arrêtiez la lecture et que vous vous reposiez jusqu’à ce que vous vous sentiez bien.

Par exemple, lorsque le reproducteur lit le disque enregistré sur un système de couleur NTSC, l’image est restituée comme un signal NTSC.

Consignes de sécurité Introduction – Disques lisibles et pictogrammes utilisés dans ce manuel – À propos du symbole “7” – Remarques sur la compatibilité – Fichiers requis – AVCHD (codec vidéo avancé en haute définition) – À propos des fonctions DLNA – Configurations système spécifiques – Code de région – Sélection du système Télécommande Panneau avant Panneau arrière

Positionnement du système Raccordement des enceintes – Raccordement des enceintes au lecteur – Connexion des enceintes sans fil Raccordement à votre téléviseur – Connexion HDMI – Présentation de la technologie SIMPLINK – Fonction ARC (canal de retour audio) – Connexion vidéo – Réglage de la résolution Raccordement de l’antenne Connexions avec des équipements externes – Connexion AUX – Connexion PORT. IN – Connexion OPTICAL IN – Connexion HDMI IN 1/2 Raccordement à votre réseau domestique – Raccordement au réseau câblé

18 20 20 21 21 22 22 23 24 24 24 25 25 26 26

– Paramétrage de réseau câblé – Raccordement au réseau sans fil – Paramétrage du réseau sans fil Raccordement d’un périphérique USB – Lecture du contenu d’un périphérique USB

32 32 33 34 35 36 38 39 39 41 41

Réglages – Configuration initiale – Réglage des paramètres – Menu [AFFICHAGE] – Menu [LANGUE] – Menu [AUDIO] – Menu [VERROU] – Menu [RÉSEAU] – Menu [AUTRES] Effets sonores Effet Zoom Son (4.1 CH ou 2.1 CH)

Lecture générale – Utilisation du menu [ACCUEIL] – Lecture de disques – Lecture d’un fichier sur un disque ou un périphérique USB – Lecture du disque 3D Blu-Ray – Utilisation des fonctions BD-LIVE – Lecture d’un fichier sur un serveur réseau – Connexion Wi-Fi Direct™ – Opérations de base pour contenu vidéo et audio – Opérations de base avec les photos – Utilisation du menu du disque – Reprise de la lecture – Mémoire de la dernière scène Lecture avancée – Lecture répétée – Répétition d’une section spécifique – Affichage des informations sur le contenu – Modification de l’affichage de la liste

43 43 44 44 46 47 47 47 47 48 48 48 48 49

49 50 50 51 51 51 52 52 52 53 53 53 54 55 55 55 57 57 57 57 57 57 57 58 58 59 59 60 60

des contenus – Sélection d’un fichier de sous-titres – Options disponibles pendant l’affichage d’une photo – Écoute de musique pendant un diaporama Affichage à l’écran – Affichage à l’écran des informations sur le contenu – Lecture à partir d’un code de temps – Sélection de la langue des sous-titres – Modification de la source audio – Visionnage sous un angle différent – Modification du format d’image – Modification de la page de code des sous-titres – Modification du mode d’image Affichage des informations issues de la base de données multimédia Gracenote Lecture de l’iPod – Affichage de l’iPod à l’écran – Le mode iPod IN Utilisation de la radio – Écoute de radio – Mémorisation des stations radio – Suppression d’une station mémorisée – Suppression de toutes les stations mémorisées – Amélioration de la réception FM – Consulter des informations sur une station de radio. Utilisation de la fonction Premium Utiliser les LG Apps – Inscription – Gestion de Mes Applis Utilisation de la technologie Bluetooth – Écoute de musique stockée sur des périphériques Bluetooth

Dépannage – Généralités – Réseau – Image – Son – Support client – Avis concernant les logiciels open source

Commande d’un téléviseur à l’aide de la télécommande fournie – Réglage de la télécommande pour commander votre téléviseur Mise à jour logicielle du réseau – Notification des mises à jour réseau – Mise à jour du logiciel À propos de Nero MediaHome 4 Essentials – Spécifications du système – Installation de Nero MediaHome 4 Essentials – Partage de fichiers et de dossiers Liste des codes de région Liste des codes de langue Marques de commerce et licences Spécifications de la sortie audio Spécifications Entretien – Manipulation de l’appareil – Remarques sur les disques

65 66 66 66 68 68 69 69 70 71 72 75 76 78 78 78 79

Disques lisibles et pictogrammes utilisés dans ce manuel

Description yy Disques tels que des films disponibles à l’achat ou à la location. yy Disques “Blu-ray 3D” et disques “Blu-ray 3D ONLY” yy BD-R/RE enregistrés au format BDAV.

yy Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo. yy ISO 9660+JOLIET, UDF et UDF Bridge. yy Disques tels des films à acheter ou à louer.

yy Mode film et finalisé uniquement

yy Disques DVD±R/RW contenant des fichiers vidéo, musicaux ou photo.

Mode VR et finalisé uniquement

yy Disques CD-R/RW contenant des fichiers vidéo, musicaux ou photo.

DVD-R DVD-RW DVD+R DVD+RW (12 cm)

DVD-RW (VR) (12 cm) Audio CD (12 cm) CD-R/RW (12 cm)

yy Les disques double couche sont également acceptés.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

Signale des remarques spécifiques et des fonctions caractéristiques.

Avertit sur des dommages possibles qui peuvent être évités par un usage approprié de l’appareil.

yy Selon le logiciel de gravure et de finalisation, certains disques (CD-R/RW, DVD±R/RW, BD-R/RE) ne seront pas lus par cet appareil. yy Il est possible que les BD-R/RE, DVD±R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/ DVD puissent ne pas être lus si le disque est endommagé ou sale, ou si la lentille du lecteur présente de la poussière ou de la condensation. yy Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.) yy Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. yy Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible. yy Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation. cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. yy Lorsque vous reformatez un disque réenregistrable, vous devez régler l’option du format du disque sur [Masterisé] pour que celui-ci soit compatible avec les lecteurs LG. Lorsque vous réglez l’option sur Life File System, vous ne pouvez pas l’utiliser sur les lecteurs LG. (Masterisé / Live File System : système de format de disque pour Windows Vista).

À propos du symbole “7” Le symbole “7” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

Remarques sur la compatibilité

yy Selon les caractéristiques des appareils de gravure ou des disques CD-R/RW (ou DVD±R/RW) en soi mêmes, certains disques CD-R/RW (ou DVD±R/RW) ne seront pas lus par cet appareil.

yy Comme les disques BD-ROM sont un nouveau format, certains problèmes avec les disques, la connexion numérique ou d’autres problèmes de compatibilité sont possibles. Si vous rencontrez des problèmes de compatibilité, contactez un point de service après-vente agréé. yy Cet appareil vous fait bénéficier de fonctions, telles que l’incrustation d’image, de logiciels audio et virtuels de tiers, etc. avec BD-ROM compatible BONUSVIEW (BD-ROM version 2 profil 1 version 1.1). L’image et le programme audio secondaires peuvent être lus à partir d’un disque compatible avec la fonction d’incrustation PIP. Pour connaître la méthode de lecture, reportezvous aux instructions relatives au disque. yy Pour voir du contenu DVD haute définition ou standard converti, votre écran peut nécessiter une entrée DVI compatible HDMI ou HDCP. yy Certains DVD et BD-ROM peuvent limiter l’utilisation de certaines fonctionnalités ou commandes. yy Vous pouvez utiliser un périphérique USB pour stocker des données liés au disque, y compris du contenu téléchargé depuis l’Internet. Le disque que vous utilisez déterminera la durée de conservation de ces informations.

Fichiers requis Fichiers vidéo

“.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.asf”, “.wmv”, “.m4v” (Sans DRM), “.vob”, “.3gp”

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (lecture standard uniquement), XVID, MPEG1 SS, H.264/

Dolby Digital, DTS, MP3, WMA, AAC, AC3

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/. txt), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Fichiers musicaux Emplacement des fichiers

Fréquence d’échantillonnage

“mp3”, “.wma”, “.wav”, “.m4a” (Sans DRM), “.flac”

32 - 48 kHz (WMA), 16 - 48 kHz (MP3)

32 - 192 Kbit/s (WMA), 32 - 320 Kbit/s (MP3)

Certains fichiers WAV ne sont pas pris en charge par ce lecteur.

“mp3”, “.wma”, “.wav”, “.m4a” (Sans DRM)

32 - 48 kHz (WMA), 16 - 48 kHz (MP3)

32 - 192 Kbit/s (WMA), 32 - 320 Kbit/s (MP3)

Certains fichiers WAV ne sont pas pris en charge par ce lecteur.

Fichiers photo Emplacement des fichiers

“.jpg”, “.jpeg”, “.png”, “.gif”

Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

yy Le faisceau serveur DLNA fourni pour Macintosh a des limites de compatibilité de fichier, tels que ASF, WMA et WMV.

yy Un fichier “avi” qui a le code est “WMV 9 codec” est supporté.

yy Nombre maximal de fi chiers par dossier: 2 000 (nombre total de fi chiers et de dossiers) yy Suivant la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support.

yy Ce lecteur est compatible avec les fichiers en UTF-8 même s’ils ont des contenus de sous-titres Unicode. Ce lecteur ne peut pas reconnaître des fichiers de sous-titres purement Unicode.

yy La compatibilité des fichiers peut différer selon le serveur.

yy Selon les types de fichiers ou les modes d’enregistrement, il peut ne pas les lire.

yy Etant donné que les compatibilités sur les serveurs DLNA sont testées dans l’environnement faisceau serveur DLNA (Nero MediaHome 4 Essentials édition Windows), les spécifications des fichiers et les fonctions de lecture peuvent varier en fonction des medias des serveurs.

yy Un disque qui a été enregistré par un procédé multisession sur un PC classique n’est pas reconnu sur ce lecteur.

yy La lecture des fichiers de sous-titre de film n’est possible que dans le dossier de partage d’un PC ou d’un serveur multimédia DLNA créé au moyen du logiciel Nero MediaHome 4 Essentials de ce lecteur. yy Il se peut que les fichiers des supports amovibles (clés USB, lecteur de DVD, etc.) sur votre serveur multimédia ne soient pas partagés correctement. yy Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. yy La durée totale de lecture du fichier audio indiquée n’est peut-être pas correcte dans le cas de fichiers VBR. yy Les fichiers vidéo haute définition contenus sur un CD/DVD ou un périphérique USB 1.0/1.1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats Disque Blu-ray ou USB 2.0. yy Ce lecteur prend en charge le format H.264/ MPEG-4, AVC profil Main ou High au niveau 4.1. En cas de fichier de niveau supérieur, un message d’avertissement s’affiche à l’écran. yy Ce lecteur ne reconnaît pas les fichiers enregistrés avec GMC*1 ou Qpel*2. *1 GMC – Global Motion Compensation (compensation globale de mouvements) *2 Qpel –Quarter pixel (quart de pixel)

yy Pour pouvoir lire un fichier de film, il faut que les noms du fichier du film et du fichier de sous-titre soient les mêmes. yy Si le codec de la vidéo est MPEG2 TS ou MPEG2 PS, le sous-titre n’est pas lu. yy Le temps total de lecture du fichier audio indiqué sur l’écran peut ne pas être correct pour les fichiers VBR.

AVCHD (codec vidéo avancé en haute définition) yy Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes. yy Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition. yy Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel. yy Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”. yy Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus. yy Les disques au format AVCHD doivent être finalisés. yy Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

yy Les noms des fichiers sont limités à 180 caractères.

yy Les impératifs concernant les fichiers indiqués page 10 ne sont pas toujours compatibles. Il se peut qu’il y ait des restrictions selon les fonctionnalités des fichiers et la capacité du serveur multimédia.

À propos des fonctions DLNA

F (Fonction) Permet de modifier la fonction ou la source d’entrée. VOL. -/+

yy Ne forcez pas sur les touches pour qu’elles fonctionnent. - Si vous appuyez trop fort, vous risquez d’endommager le capteur des touches. yy Appuyez sur la touche de votre choix et la fonction correspondante s’actionnera correctement. yy Veillez à ne pas mettre un matériau conducteur tel qu’un objet métallique en contact avec les touches tactiles. Cela peut provoquer des dysfonctionnements.

Panneau arrière 1 Démarrage

a Cordon d’alimentation CA

b Connecteurs des enceintes

j VIDEO OUT k Connecteur sans fil

E A L’illustration suivante montre comment positionner le système (exemple). Notez que les illustrations Ade ces instructions sont fournies à titre explicatif et peuvent parfois différer de votre Home Cinema. Pour optimiser au maximum le son surround, tous les haut-parleurs autres que le caisson de basse doivent être placés à égale distance de la position d’écoute (A). A B C D E F G B B

avant gauche (L)/ A A Enceinte BCD EE F G A D Eavant C F Gdroite (R) : A A B Enceinte E A Placez les enceintes avant de chaque côté de

l’écran ou du moniteur et si possible à la même hauteur. E A AA B C Enceinte D E Fcentrale: G Placez l’enceinte centrale au dessus ou en dessous de l’écran ou du moniteur.

A A B C D Enceinte E F Gsurround gauche (L)/ F G surround droite (R) : A B C D E Enceinte

Placez ces enceintes derrière votre position

d’écoute, légèrement tournés vers l’intérieur. E A de basse: B C D E F Caisson G La position du caisson de basse n’est pas cruciale car les extrêmes graves sont non-directionnels. Mais il est préférable de placer le caisson de basse près des enceintes avant. Tournez-le légèrement vers le centre de la pièce pour réduire les réflexions sur les murs.

yy Veillez à ce qu’aucun enfant n’introduise ses mains ou tout autre objet dans l’évent d’enceinte. *Évent d’enceinte pour l’excitation aéroacoustique : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte. yy Placez l’enceinte centrale hors de portée des enfants. L’enceinte risquerait de tomber et de provoquer des blessures et/ou des dommages matériels. yy Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur CRT ou sur le moniteur de l’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur.

Positionnement du A A A système

yy Avant d’utiliser le caisson de basse, retirez le film vinyle de protection. yy Ce produit est conçu spécialement pour produire l’effet du son 3D. D’autres hautparleurs risquent de ne pas fonctionner normalement lors de la connexion.

Raccordement des enceintes Raccordement des enceintes au lecteur

le récepteur sans fil seront automatiquement connectés.

yy Insérez l’émetteur sans fil avec la marque “Wireless TX” orientée vers le haut à l’arrière de l’appareil. yy Insérez l’émetteur sans fil jusqu’au trait dans le connecteur sans fil (WIRELESS) à l’arrière de l’appareil. yy N’insérez pas d’autre dongle sans fil que celui dédié à l’appareil. Sinon, l’appareil pourrait être endommagé ou le dongle ne pourrait pas être retiré facilement.

Jumelage manuel du récepteur sans fil Si la connexion sans fil échoue, le voyant du récepteur sans fil reste allumé en rouge et les enceintes sans fil ne diffusent aucun son. Pour résoudre le problème, suivez les étapes ci-dessous.

de l’appareil et la touche MUTE de la télécommande simultanément. - L’indication de jumelage s’affiche.

dans le connecteur sans fil (WIRELESS) à l’arrière de l’appareil.

récepteur sans fil. - Le voyant clignotera en bleu ou en jaune. 3. Éteignez et rallumez l’appareil. - Si le voyant reste allumé en bleu ou en jaune, le jumelage a réussi. 4. Si le voyant ne s’allume pas en bleu ou en jaune, recommencez les étapes 1 à 3.

A Propos du Tore Magnétique (pour EMI uniquement) Assurez-vous que vous avez fixé le tore magnétique au cordon d’alimentation (pour la connexion à cette unité et au récepteur sans fil). Le tore magnétique About Ferrite Core (for EMI only) peut réduire les bruits. Be sure to attach the ferrite core to the speaker Comment fixer magnétique cable. This ferrite core le cantore reduce noises.

How toouvrir. attach the ferrite core pour

yy Si un produit émettant une forte onde électromagnétique se trouve dans les environs, des interférences peuvent se produire. Placez l’unité (Récepteur Sans Fil et unité principale) loin de ce produit. yy Si aucun signal audio n’est plus reçu pendant plus de 10 minutes, le Récepteur Sans Fil passera automatiquement en mode veille. En mode économie d’énergie, toutes les diodes électroluminescentes (LED) passeront au rouge. Les LED passeront au bleu ou au jaune lors du retour du signal audio. yy Si vous mettez en marche l’unité principale, alors les haut-parleurs sans fil (haut-parleurs arrière) fonctionnent dans quelques secondes en mode veille. yy Laissez une distance de 10 m entre cette unité et le Récepteur Sans Fil yy Une performance optimale ne peut être obtenue que lorsque le Wireless TX et le Récepteur Sans Fil situé à une distance de 2 à 10 m est utilisé, étant donné qu’une panne de communication peut survenir audelà d’une distance plus grande.

yy Assurez-vous que vous avez branché le câble du haut-parleur au bon terminal: + à + et – à –. Si l’emplacement des câbles est inversé, alors le son sera déformé et sans grave. yy Il faut attendre quelques secondes (voir plus) avant que le Wireless TX et le Récepteur Sans Fil n’entrent en communication. yy Placez le haut-parleur arrière à une distance d’au moins 30 cm de l’écran de votre téléviseur ou de votre ordinateur.

Raccordement à votre téléviseur Effectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. yy Connexion HDMI (page 20)

Connexion HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (Type A, câble HDMI™ hautdébit avec Ethernet). Raccordez la prise HDMI du lecteur à la prise HDMI d’un moniteur ou téléviseur compatible HDMI.

yy Connexion vidéo (page 22)

yy Selon votre téléviseur et les autres équipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de différentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel. yy Reportez-vous au manuel d’utilisation de votre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements. yy Veillez à ce que le lecteur soit directement raccordé au téléviseur. Réglez le téléviseur sur le bon canal d’entrée vidéo.

yy Ne raccordez pas votre lecteur par l’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie. Réglez la source du téléviseur sur HDMI (reportezvous au manuel d’utilisation de votre téléviseur).

Informations supplémentaires concernant la technologie HDMI yy Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: -- Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. -- L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. -- L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720x576p, 1280x720p, 1920x1080i et 1920x1080p video. yy Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. -- L’image ne s’affichera pas correctement avec un appareil non HDCP.

yy Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet.

Fonction ARC (canal de retour audio) La fonction ARC permet sur un téléviseur HDMI un retour de son vers la sortie HDMI OUT de ce lecteur.

yy Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumezle.

-- Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet). -- Vous devez vous connecter avec l’entrée HDMI IN qui prend en charge la fonction ARC à l’aide de la sortie HDMI OUT de ce lecteur.

yy Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI.

-- Vous ne pouvez raccorder qu’un seul Home Cinema à un téléviseur compatible ARC.

yy Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).

Présentation de la technologie SIMPLINK Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK. Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

yy Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 35).

Pour utiliser cette fonction : -- Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées. -- La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.

yy Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 22.)

Raccordez la prise de sortie vidéo VIDEO OUT du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système.

Le lecteur offre plusieurs résolutions de sortie pour les prises de sortie HDMI OUT. Vous pouvez modifier la résolution à l’aide du menu [Config.].

1. Appuyez sur la touche HOME ( ).

[Config.], puis appuyez sur ENTER (b). Le menu [Config.] apparaît.

l’option [AFFICHAGE], puis appuyez sur D pour accéder au deuxième niveau. l’option [Résolution], puis appuyez sur ENTER (b) pour accéder au troisième niveau.

[Câblé], puis appuyez sur ENTER (b).

résolution souhaitée, puis appuyez sur la touche ENTER (b) pour confirmer votre choix.

yy Si votre téléviseur n’accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 576p comme suit.

quitter le menu d’accueil.

Raccordement de l’antenne Branchez l’antenne fournie pour écouter la radio.

2 Appuyez sur la touche Z (STOP) pendant au moins 5 secondes.

yy Lorsque vous avez une résolution de 576i avec un périphérique HDMI activé, la résolution réelle affichée sera de 576p. yy Si vous sélectionnez une résolution manuellement, puis raccordez la prise HDMI au téléviseur, mais que votre téléviseur ne la prend pas en charge, le réglage de résolution est défini sur [Auto]. yy Si vous sélectionnez une résolution non prise en charge par votre téléviseur, un message d’avertissement apparaîtra. Après modification de la résolution, si rien n’apparaît à l’écran, attendez 20 secondes pour que la résolution revienne automatiquement au réglage précédent. yy La fréquence d’image de sortie vidéo 1080p peut être définie automatiquement sur 24 Hz ou 50 Hz en fonction de la capacité et de la préférence du téléviseur raccordé, ainsi que de la fréquence d’image vidéo native du contenu du BD-ROM. yy La résolution de la prise de sortie VIDEO OUT est toujours réglée sur 576i.

Après avoir raccordé l’antenne filaire FM, faites lui adopter la position la plus horizontale possible. Veillez à déployer complètement l’antenne filaire FM.

Connexions avec des équipements externes Connexion AUX 2

Vous pouvez écouter les fichiers son d’un équipement externe sur les enceintes de ce système.

Raccordez le câble de sortie analogique audio de votre équipement externe aux entrées G/D de cet appareil. Sélectionnez ensuite l’option [AUX] en appuyant sur la touche FUNCTION, puis sur ENTER (b).

Connexion PORT. IN Vous pouvez écouter les fichiers son de votre baladeur sur les enceintes de ce système. Raccordez la prise casque (ou sortie de ligne) du baladeur à la prise PORT.IN de cet appareil. Sélectionnez ensuite l’option [PORTABLE] en appuyant sur la touche FUNCTION, puis sur ENTER (b). Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Rouge Blanc Vers les prises de sortie audio de votre équipement externe (téléviseur, magnétoscope, etc.)

Vous pouvez écouter les fichiers son d’un équipement externe doté d’une prise optique numérique sur les enceintes de ce système.

Vous pouvez visionner les fichiers vidéo et écouter les fichiers son de votre équipement externe à l’aide de cette connexion.

Raccordez la prise de sortie optique de votre équipement externe à la prise OPTICAL IN de l’appareil. Sélectionnez ensuite l’option [OPTICAL] en appuyant sur la touche FUNCTION, puis sur ENTER (b). Autrement, appuyez directement sur OPTICAL.

Raccordez la prise de sortie HDMI OUT de votre appareil à la prise d’entrée HDMI IN 1 ou 2 de l’appareil. Sélectionnez ensuite l’option [HDMI IN 1/2] en appuyant sur la touche FUNCTION, puis sur ENTER (b).

Arrière de l’appareil Arrière de l’appareil

Vers la prise de sortie numérique optique de votre appareil

Vers la prise HDMI OUT de votre appareil (décodeur, récepteur satellite numérique, console de jeux vidéo, etc.)

yy Vous ne pouvez pas modifier la résolution vidéo dans le mode HDMI IN 1/2. Modifiez la résolution vidéo de l’équipement externe raccordé. yy Si le signal de sortie vidéo est anormal lorsque votre ordinateur est connecté à la prise HDMI IN 1/2, changez la résolution de votre ordinateur pour 576p, 720p, 1080i ou 1080p. yy Le signal vidéo provenant de l’entrée HDMI ne peut pas être retransmis depuis l’appareil ou les sorties vidéo. yy Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Raccordement à votre réseau domestique

Ce lecteur peut être raccordé à un réseau local via le port LAN présent à l’arrière ou via le module interne sans fil. Si vous raccordez l’appareil à un réseau domestique haut débit, vous avez accès à des services tels que les mises à jour logicielles, l’interactivité BD-Live et des services en ligne.

Raccordement au réseau câblé

L’utilisation d’un réseau câblé offre les meilleures performances, car les périphériques raccordés se connectent directement au réseau et ne subissent pas d’interférences de radiofréquences. Reportez-vous à la documentation relative à votre périphérique réseau pour plus d’informations. Raccordez le port LAN du lecteur au port correspondant de votre modem ou routeur à l’aide d’un câble LAN ou Ethernet en vente dans le commerce.

yy Maintenez fermement la fiche lorsque vous branchez ou débranchez le câble LAN. Au moment de débrancher, ne tirez pas sur le câble LAN mais débranchez-le tout en appuyant sur la languette. yy Ne raccordez pas un câble de téléphone modulaire au port LAN. yy Comme il existe différentes configurations de raccordement, suivez les spécifications de votre opérateur de télécommunications ou de votre prestataire de services internet. yy Si vous voulez accéder au contenu d’ordinateurs ou de serveurs DLNA, ce lecteur doit être raccordé au même réseau local qu’eux via un routeur. yy Pour régler votre PC comme serveur DLNA, installez le Nero MediaHome 4 qui vous a été fourni sur votre PC. (voir page 68)

Paramétrage de réseau câblé

S’il existe un serveur DHCP sur le réseau local via une connexion câblée, ce lecteur se verra attribuer automatiquement une adresse IP. Une fois le raccordement physique effectué, certains réseaux domestiques nécessitent de régler les paramètres réseau du lecteur. Paramétrez l’option [RÉSEAU] comme suit.

Si vous voulez configurer manuellement le réseau, utilisez les touches W/S pour sélectionner l’option [Réglages avancés] du menu [Paramètre réseau], puis appuyez sur la touche ENTER (b).

sélectionner le mode IP [Dynamique] ou [Statique]. Généralement, sélectionnez [Dynamique] pour attribuer automatiquement une adresse IP.

[Fermer] est en surbrillance afin de terminer la configuration du réseau câblé.

Avant de paramétrer le réseau câblé, vous devez relier votre réseau domestique à internet en haut débit.

Raccordement au réseau sans fil

Paramétrage du réseau sans fil

La connexion peut également être établie en utilisant un point d’accès ou un routeur sans fil. La méthode de configuration et de connexion du réseau peut varier en fonction de l’équipement utilisé et de l’environnement du réseau.

Pour la connexion réseau sans fil, le lecteur doit être configuré pour pouvoir communiquer avec le réseau. Ce réglage s’effectue dans le menu [Config.]. Paramétrez l’option [RÉSEAU] comme suit. Il est nécessaire de configurer le point d’accès ou le routeur sans fil avant de raccorder le lecteur au réseau.

Préparation Avant de paramétrer le réseau sans fil, vous devez:

-- relier votre réseau domestique sans fil à l’internet haut débit.

Serveurs DLNA certifiés Point d’accès ou routeur sans fil

-- paramétrer le point d’accès ou le routeur sans fil. -- noter le SSID (identifiant de réseau sans fil) et le code de sécurité du réseau.

réseau, puis appuyez sur la touche ENTER (b) lorsque l’option [Démarrer] est en surbrillance.

Pour plus de détails sur les étapes de connexion et les paramètres réseau, reportez-vous aux instructions de configuration fournies avec votre point d’accès ou votre routeur sans fil. Pour des performances optimales, privilégiez toujours une connexion câblée directe entre ce lecteur et le routeur ou modem câblé/DSL de votre réseau domestique. Si vous choisissez malgré tout d’établir une connexion sans fil, notez que les performances peuvent parfois être affectées par les autres appareils électroniques de votre domicile.

Si le lecteur n’est connecté à aucun réseau câblé, tous les réseaux disponibles s’affichent à l’écran.
