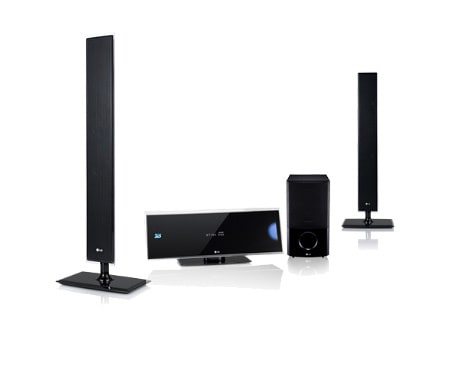

Mode d'emploi LG Home-Cinéma 2.1 Blu-ray 3D

Système home cinéma Blu-ray 3D™ Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour consultation ultérieure.

HX995DF (HX995DF/ SX95DF-F/D) P/NO : MFL66303809

HX995DF-DD.BFRALL_FRE_3809.indd 1

1 Consignes de sécurité ATTENTION

Précautions et mises en garde

À DES PERSONNES QUALIFIÉES. Le symbole d’un éclair à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’une tension dangereuse non isolée dans le corps de l’appareil, qui peut être suffisamment élevée pour provoquer un risque d’électrocution.

Le symbole d’un point d’exclamation à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’instructions d’utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l’appareil.

AVERTISSEMENT : n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire.

ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. ATTENTION : cet appareil utilise un système laser. Afin de garantir l’utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d’utilisation et conservez-le pour vous y référer ultérieurement. Si l’appareil nécessite une intervention de maintenance, contactez un point de service aprèsvente agréé. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Pour éviter l’exposition directe au faisceau laser, n’essayez pas d’ouvrir le boîtier. Le rayonnement laser est visible lorsque l’appareil est ouvert. NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

HX995DF-DD.BFRALL_FRE_3809.indd 2

PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

Mise au rebut des produits

sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE.

électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

vieil appareil contribue à protéger l’environnement et la santé des personnes.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil et, si son aspect indique qu’il est endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil, et faites remplacer le cordon par une pièce de rechange appropriée auprès d’un point de service après-vente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Les piles ne doivent pas être exposées à une chaleur excessive comme le soleil, ou le feu. ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil.

HX995DF-DD.BFRALL_FRE_3809.indd 3

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 1999/5/ CE, 2004/108/CE, 2006/95/CE et 2009/125/CE.

dell’accesso R-LAN alle reti e ai servizi di telecomunicazioni. Brazil Notice Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário. Latvia Notice A license is required for outdoor use for operation in 2.4 GHz band.

2.400 - 2.4835 GHz (Canaux 1à 13) autorisé en usage intérieur 2.420 - 2.4835 GHz (canaux 5 à 13) autorisé en usage extérieur

HX995DF-DD.BFRALL_FRE_3809.indd 4

Remarques sur les droits d’auteur

• De plus, les technologies BD-ROM Mark et BD+ sont également utilisées en tant que systèmes de protection du contenu pour le format Bluray, ce qui implique certaines restrictions pour les contenus protégés par BD-ROM Mark et/ ou BD+, notamment en termes de lecture. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé.

Avis important concernant le système couleur du téléviseur Le système couleur de ce lecteur diffère en fonction des disques lus. Par exemple, lorsque le lecteur lit le disque enregistré dans le système couleur NTSC, l’image est diffusée sous forme de signal NTSC. Seuls les téléviseurs multisystème peuvent recevoir l’ensemble des signaux retransmis à partir du lecteur. • Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. • Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran.

• De même que le système CSS (Content Scramble System) protège le contenu des DVD, le système AACS (Advanced Access Content System) protège le contenu des disques Blu-ray ; les contenus ainsi protégés sont donc soumis à certaines restrictions en termes de lecture, de sortie de signal analogique, etc. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil.

• Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

• De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. • Ce produit intègre une technologie de protection de copyright qui est protégée par des brevets américains et autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Rovi, et est destiné à usage à domicile et d'autres usages limités, sauf autorisation contraire de Rovi. Contrefaire ou désassembler cette technique est prohibé. • Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distri-bution ou la révision sans autorisation d’émissions télévisées, de cassettes vidéo, de BD-ROM, de DVD, de CD et d’autres contenus peut engager votre responsabilité civile et/ou criminelle.

HX995DF-DD.BFRALL_FRE_3809.indd 5

Installation du lecteur Assemblage du pied du lecteur

Fixation des haut-parleurs au mur

Raccordement des enceintes

Précautions et mises en garde

Fixation du lecteur au mur

Réglage manuel de la connexion sans fil

Branchement des hautparleurs

Raccordement à votre téléviseur

Symboles utilisés dans ce manuel

Présentation de la technologie SIMPLINK

Compatibilité des fichiers

AVCHD (codec vidéo avancé en haute définition)

Connexions avec un équipement externe

Configurations système spécifiques

Remarques sur la compatibilité

HX995DF-DD.BFRALL_FRE_3809.indd 6

Raccordement à votre réseau domestique

Raccordement au réseau câblé

Paramétrage du réseau câblé

Raccordement au réseau sans fil

Utilisation des fonctionnalités AccuWeather

Manipulation de l’appareil

HX995DF-DD.BFRALL_FRE_3809.indd 7

À propos du symbole “ ” Le symbole “ ” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

Symboles utilisés dans ce manuel REMARQUE

Une section dont le titre comporte l’un des symboles suivants ne s’applique qu’aux disques représentés par ce symbole. BD

DVD-Vidéo, DVD±R/RW en mode vidéo ou VR et finalisé

Indique des remarques et fonctionnalités spéciales.

ATTENTION Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.

HX995DF-DD.BFRALL_FRE_3809.indd 8

Pour maintenir debout (lecteur)

Câble des hautparleurs (2)

Pour fixation murale (lecteur)

CD-ROM du logiciel Nero MediaHome 4 Essentials (1)

Pour fixation murale (haut-parleurs)

Vis / Chevilles (montage mural) (4)

Supports de montage (mur / enceinte) (2)

HX995DF-DD.BFRALL_FRE_3809.indd 9

Disques Blu-ray™ - Disques tels que des films disponibles à l’achat ou à la location. - Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo. - Disques “Blu-ray 3D™” et disques “Blu-ray 3D™ ONLY”

REMARQUES • Selon les caractéristiques du matériel d’enregistrement ou du CD-R/RW (ou DVD±R/RW) à proprement parler, certains CD-R/RW (ou DVD±R/RW) peuvent ne pas être lus par l’appareil. • En fonction du logiciel d’enregistrement et de la finalisation, il est possible que certains disques enregistrés (CD-R/RW, DVD±R/RW, BD-R/RE) ne puissent pas être lus.

DVD VIDÉO (8/12 cm) Disques tels que des films disponibles à l’achat ou à la location.

• Les BD-R/RE, DVD+R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/DVD risquent de ne pas être lus s’ils sont endommagés ou sales, ou si la lentille du lecteur présente de la poussière ou de la condensation.

DVD±R (8/12 cm ) - Mode vidéo et finalisé uniquement. - Les disques double couche sont également acceptés. - Format AVCHD finalisé. - Disques DVD±R contenant des fichiers vidéo, musicaux ou photo.

• Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.)

DVD-RW (8/12 cm) - Mode VR, mode vidéo et finalisé uniquement. - Format AVCHD finalisé. - Disques DVD-RW contenant des fichiers vidéo, musicaux ou photo. DVD+RW (8/12 cm) - Mode vidéo et finalisé uniquement. - Format AVCHD finalisé. - Disques DVD+RW contenant des fichiers vidéo, musicaux ou photo. Audio CD (8/12 cm) CD-R/RW (8/12 cm) Disques CD-R/RW contenant des fichiers audio, vidéo, musicaux ou photo.

HX995DF-DD.BFRALL_FRE_3809.indd 10

• Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. • Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible. • Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation, cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. • Vous devez choisir l’option de format de disque [À image ISO] lorsque vous formatez des disques réinscriptibles afin qu’ils soient compatibles avec les lecteurs LG. Si vous choisissez l’option “Système de fichiers actifs”, le disque ne pourra pas être lu sur le lecteur LG. (À image ISO/ Système de fichiers actifs : options de formatage de disque pour Windows Vista)

Compatibilité des fichiers

• Les fichiers vidéo haute définition contenus sur un CD ou un périphérique USB 1,0/1,1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats BD, DVD ou USB 2,0.

Extensions de fichiers disponibles : “.jpg”, “.jpeg”, “.png”, “.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.mp3”, “.wma”, “.wav” Les extensions de fichiers disponibles varient suivant les serveurs DLNA.

Formats audio compatibles: “Dolby Digital”, “DTS”, “MP3”, “WMA”, “AAC”, “AC3” • Pas tous les formats Audio WMA et AAC ne sont compatibles avec cette unité. Fréquence d’échantillonnage: dans la plage 32 kHz à 48 kHz (WMA), dans la plage 16 kHz à 48 kHz (MP3), Débit binaire: dans la plage 20 kbps à 320 kbps (WMA), dans la plage 32 kbps à 320 kbps (MP3)

HX995DF-DD.BFRALL_FRE_3809.indd 11

Fréquence d’échantillonnage: dans la plage 8 kHz à 48 KHz (WMA), dans la plage 11 kHz à 48 kHz (MP3) Débit binaire: dans la plage 8 kbps à 320 kbps (WMA, MP3),

REMARQUES • Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. • Le temps de lecture total indiqué sur l'écran peut ne pas être correct pour les fichiers VBR.

Fichiers photo Taille recommandée: Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel •

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

AVCHD (codec vidéo avancé en haute définition)

Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes.

Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition.

Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel.

Certains disques AVCHD utilisent le format “x.v.Colour”.

Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”.

Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus.

Les disques au format AVCHD doivent être finalisés.

Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

HX995DF-DD.BFRALL_FRE_3809.indd 12

Configurations système spécifiques Pour la lecture vidéo haute définition: •

Affichage haute définition possédant des prises d’entrée HDMI.

BD-ROM avec du contenu haute définition.

Une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur pour certains contenus (indiqués par les auteurs du disque).

Pour l’extrapolation des DVD de définition standard, une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur afin d’accéder aux contenus protégés contre la copie.

Remarques sur la compatibilité •

Comme les disques BD-ROM sont un nouveau format, certains problèmes avec les disques, la connexion numérique ou d’autres problèmes de compatibilité sont possibles. Si vous rencontrez des problèmes de compatibilité, contactez un point de service après-vente agréé.

Pour visionner un contenu haute définition et extrapoler un contenu DVD de définition standard, il peut être nécessaire d’avoir une entrée HDMI ou une entrée DVI compatible HDCP sur votre téléviseur.

Certains DVD et BD-ROM peuvent limiter l’utilisation de certaines fonctionnalités ou commandes.

Vous pouvez utiliser un périphérique USB qui sert à stocker des informations liées au disque, notamment les contenus en ligne téléchargés. Le disque que vous utilisez déterminera la durée de conservation de ces informations.

• • • • • • •c • • • • • •

1 (MARCHE/ARRÊT): permet d’allumer ou d’éteindre le lecteur.

HOME: permet d’afficher ou de quitter le [Menu d’accueil]. MUSIC ID: Lorsque vous êtes connecté au réseau, peut fournir des informations sur le morceau en cours, pendant la lecture de la vidéo INFO/DISPLAY: permet d’activer ou de désactiver l’affichage à l’écran. Touches fléchées: permettent de sélectionner une option dans le menu. ENTER: permet de confirmer la sélection du menu. O RETURN: permet de quitter le menu ou de reprendre la lecture. TITLE/POPUP: permet d’afficher le menu de titres du DVD ou le menu contextuel du BDROM, s’il est disponible. DISC MENU: Accède au menu d’un disque • • • • • • •d • • • • • •

1/\ Touche MARCHE/ARRÊT Afficheur Touches de fonction F (Fonction) Permet de modifier la fonction ou la source d’entrée. i|| (PLAY / PAUSE) s (STOP) &II / ii& (SKIP/SCAN) - volume + (permet de régler le volume des enceintes.) A Ejecte ou insère le disque à partir du chargeur de disque.

HX995DF-DD.BFRALL_FRE_3809.indd 14

ATTENTION Précautions d'utilisation des touches tactiles • Utilisez les touches tactiles avec les mains propres et sèches. - Dans un environnement humide, essuyez l'humidité sur les touches avant de les utiliser. • N'appuyez pas trop fort sur les touches tactiles pour qu'elles fonctionnent. - Si vous appuyez trop fort, vous risquez d'endommager le capteur des touches. • Appuyez correctement sur la touche dont vous voulez actionner la fonction. • Veillez à ne pas mettre un matériau conducteur tel qu'un objet métallique en contact avec les touches tactiles. Cela peut provoquer des dysfonctionnements.

1 Fente de disque Insérez un disque ici. 2 Entrée optique 3 Sortie vidéo

4 Sortie HDMI (type A, version 1.3) Raccordez cette sortie à un téléviseur doté d’entrées HDMI. 5 Entrée HDMI 2 6 Entrée HDMI 1 7 Port LAN

HX995DF-DD.BFRALL_FRE_3809.indd 15

ATTENTION Veillez à ce qu’aucun enfant n’introduise ses mains ou un objet dans l’évent d’enceinte.

Ventilateur Connecteurs des enceintes Bouton de jumelage Connecteur d’antenne iPod (24 picots) Connectez à l’embase de l’iPod fournie.

LED (statuts de la connexion) BLEU: La connexion est établie. BLEU (clignotant): Le haut-parleur cherche à se connecter. ROUGE: La connexion a échoué.

HX995DF-DD.BFRALL_FRE_3809.indd 16

3 Installation Installation du lecteur

1. Branchez les câbles. Etape 1

Vous pouvez poser le lecteur ou le fixer à un mur.

Assemblage du pied du lecteur Préparation

pouvez disposer le câble avec le porte câble comme montré ci-dessous. Etape 2

HX995DF-DD.BFRALL_FRE_3809.indd 17

3. Montez le couvercle comme indiqué cidessous.

5. Maintenez-les avec les serre-câbles. Etape 5

3 Installation 4. Fixez le lecteur au pied. Puis fixez l’ensemble avec les vis de taille moyenne fournies. Etape 4

indiqué ci-dessous. Puis fixez le couvercle avec les vis de grande taille fournies. Etape 6

HX995DF-DD.BFRALL_FRE_3809.indd 18

Fixation du lecteur au mur Vous pouvez fixer le lecteur au mur. Munissez-vous des vis, support et de la feuille de montage (la page arrière du guide d’installation) fournis.

(béton), utilisez des chevilles murales (nonfournies). Fixez le support mural comme montré sur l’illustration ci-dessous. Etape 2

de ce guide d’installation) est fournie pour percer. Utilisez la feuille pour vérifier les points de perçage. Etape 1

page arrière de ce guide d’installation

HX995DF-DD.BFRALL_FRE_3809.indd 19

4. Branchez les câbles. Etape 4

HX995DF-DD.BFRALL_FRE_3809.indd 20

Vous avez la possibilité de fixer les hautparleurs au mur. Préparez les vis et les supports fournis. Accrochez le support de haut-parleur au support mural. S’il s’agit d’un montage sur un mur (béton), utilisez les chevilles murales. Vous devez percer des trous (diamètre : 6 mm, profondeur : plus de 32 mm) pour le montage.

comme indiqué sur l’image ci-dessous. Etape 1

4. Emboîtez les haut-parleurs sur les supports. Etape 4

Chevilles Wall plug Vis Screw

HX995DF-DD.BFRALL_FRE_3809.indd 23

Raccordement des enceintes Connexion sans fil Le caisson de basses sans fil rend l’installation aisée. Lorsque vous allumez l'appareil et le caisson de basses, la connexion sera effectuée automatiquement. Lorsque la connexion est terminée, vous pouvez voir l’icône dans la fenêtre d’affichage.

Réglage manuel de la connexion sans fil Vous pouvez configurer la connexion sans fil manuellement, lorsque votre connexion n’est pas complétée. Reportez-vous à la section «Connectez les enceintes sans fil» page 40.

Branchement des haut-parleurs Branchez les câbles du haut-parleur

Pour brancher le câble du haut-parleur, appuyez sur chaque touche en plastique pour ouvrir le bornier. Insérez le câble et relâchez la touche.

REMARQUES • Si la connexion sans fil échoue à nouveau, vérifiez s'il y a un conflit ou de fortes interférences (par exemple, les interférences d’autres appareils électroniques) autour de vous. Après la disparition du conflit ou de fortes interférences, répétez les procédures ci-dessus. • La longueur disponible est de 20 m pour la connexion sans fil dans un espace ouvert.

HX995DF-DD.BFRALL_FRE_3809.indd 24

Raccordement à votre téléviseur Effectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. •

Connexion HDMI (voir pages 25)

Connexion HDMI Si vous possédez un téléviseur ou un moniteur HDMI, vous pouvez le connecter à ce lecteur en utilisant un câble HDMI. Reliez la prise HDMI OUT sur le lecteur à la prise HDMI IN sur un téléviseur HDMI ou un moniteur compatible. Réglez la source du téléviseur sur HDMI (reportez-vous au manuel d’utilisation de votre téléviseur). Connexion HDMI

• Selon votre téléviseur et les autres équipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de différentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel. • Veillez à ce que le lecteur soit directement raccordé au téléviseur. Réglez le téléviseur sur le canal d’entrée vidéo correct. • Ne raccordez pas votre lecteur par l’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie.

HX995DF-DD.BFRALL_FRE_3809.indd 25

REMARQUES • Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumez-le. • Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI. • S’il y a un bruit ou des lignes sur l’écran, veuillez vérifier le câble HDMI (la longueur est généralement limitée à 4.5 m.

• Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet. • Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 27.) • Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 38). • Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/ DVI, attendez environ 30 secondes, puis allumez ce lecteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. - L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720 x 576p (480p), 1280 x 720p, 1920 x 1080i et 1920 x 1080p.

Présentation de la technologie SIMPLINK

Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus. Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK.

REMARQUES Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

• Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. - L’image ne s’affichera pas correctement avec un appareil non HDCP. - Ce lecteur ne peut pas effectuer la lecture et le téléviseur affiche un écran noir.

HX995DF-DD.BFRALL_FRE_3809.indd 26

Raccordez la prise de sortie vidéo VIDEO OUT du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système.

Le lecteur dispose de plusieurs résolutions en sortie pour les prises HDMI OUT. Vous pouvez changer la résolution en utilisant le menu [Config.].

5 secondes. • Comme plusieurs facteurs affectent la résolution de sortie vidéo, reportez-vous à la section “Résolution de la sortie vidéo”, page 88.

HX995DF-DD.BFRALL_FRE_3809.indd 27

Raccordement de l’antenne Raccordez l’antenne fournie pour écouter la radio. Raccordement de l’antenne

Connexions avec un équipement externe Connexion PORT. IN Vous pouvez profiter du son de votre lecteur audio portable au travers des haut-parleurs de ce système. Reliez votre casque à la prise du lecteur audio portable (port line out). Puis sélectionnez l’option [PORTABLE] en appuyant sur RADIO&INPUT et ENTER ( ).

Vous pouvez egalement utiliser la touche F sur le panneau avant pour selectionner le mode d’entree. Connexion PORT.IN

REMARQUE Après avoir raccordé l’antenne filaire FM, veillez à ce qu’elle soit aussi horizontale que possible. Veillez à déployer complètement l’antenne filaire FM.

HX995DF-DD.BFRALL_FRE_3809.indd 28

Connexion OPTICAL IN Vous pouvez apprécier le son de votre composant avec une connexion digitale optique au travers des haut-parleurs de ce système. Connectez votre prise de sortie optique sur votre composant dans la prise OPTICAL IN de l’unité. Puis sélectionnez l’option [OPTICAL] en appuyant sur RADIO&INPUT et ENTER ( ). Ou alors, appuyez sur la touche OPTICAL pour sélectionner directement ce mode.

Connexion HDMI IN Vous pouvez apprécier les images et le son au travers de votre composant via cette connexion. Raccordez la prise de sortie HDMI OUT de votre appareil externe à la prise d’entrée HDMI IN 1 ou 2 de cet appareil. Sélectionnez ensuite l’option [Entrée HDMI 1/2] en appuyant sur la touche RADIO&INPUT, puis sur ENTER ( ). Vous pouvez egalement utiliser la touche F sur le panneau avant pour selectionner le mode d’entree. Connexion HDMI 1/2

Vers la prise de sortie To the digital numérique opticaloptique output jack of your component de votre appareil

Vous pouvez egalement utiliser la touche F sur le panneau avant pour selectionner le mode d’entree.

Vers la prise HDMI OUT de To votre appareil the HDMI OUT jack of your component (décodeur, récepteur (set-top box, digital receiver, satellite satellite numérique, game machine, consolevideo de jeux vidéo, etc.) etc.)

REMARQUES • Vous ne pouvez pas changer la résolution vidéo dans le mode HDMI IN 1/2. Changez la résolution vidéo pour connecter votre composant. • Si le signal de sortie vidéo est anormal lorsque votre ordinateur est raccordé à la prise HDMI IN 1/2, changez la résolution de votre ordinateur en 576p (480p), 720p, 1080i ou 1080p. • Le signal vidéo de l’entrée HDMI ne peut pas être restitué des sorties vidéo de votre composant. • Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

HX995DF-DD.BFRALL_FRE_3809.indd 29

Raccordement à votre réseau domestique

Raccordement au réseau câblé

Routeur Router Ce lecteur peut être raccordé à un réseau local via le port LAN présent à l’arrière ou via le module interne sans fil. Si vous raccordez l’appareil à un réseau domestique haut débit, vous avez accès à des services tels que les mises à jour logicielles, Home Link, l’interactivité BD-LIVE™ et des services de diffusion.

Raccordement au réseau câblé L’utilisation d’un réseau câblé offre les meilleures performances, car les périphériques raccordés se connectent directement au réseau et ne subissent pas d’interférences de radiofréquences. Reportez-vous à la documentation relative à votre périphérique réseau pour plus d’informations. Raccordez le port LAN du lecteur au port correspondant de votre modem ou routeur à l’aide d’un câble LAN ou Ethernet en vente dans le commerce (CAT5 ou, de préférence, connecteur RJ45). Dans l’exemple de configuration d’une connexion câblée ci-dessous, ce lecteur peut accéder au contenu de chaque ordinateur.

Service haut Broadband Service débit WAN

REMARQUES • Maintenez fermement la fiche lorsque vous branchez ou débranchez le câble LAN. Au moment de débrancher, ne tirez pas sur le câble LAN mais débranchez-le tout en appuyant sur la languette. • Ne raccordez pas un câble de téléphone modulaire au port LAN. • Comme il existe différentes configurations de raccordement, suivez les spécifications de votre opérateur de télécommunications ou de votre prestataire de services internet. • Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

HX995DF-DD.BFRALL_FRE_3809.indd 30

Paramétrage du réseau câblé Avant de paramétrer le réseau câblé, vous devez relier votre réseau domestique à internet en haut débit. S’il existe un serveur DHCP sur le réseau local via une connexion câblée, ce lecteur se verra attribuer automatiquement une adresse IP. Une fois le raccordement physique effectué, certains réseaux domestiques nécessitent de régler les paramètres réseau du lecteur. Paramétrez l’option [RÉSEAU] comme suit.

à l’écran. Utilisez les touches U/u pour sélectionner [Câblé], puis appuyez sur ENTER ( ).

à l’écran. Utilisez les touches U/u pour sélectionner [Sans fil] puis appuyez sur ENTER ( ).

ENTER ( ) pour continuer. Les nouveaux paramètres de connexion écrasent les paramètres réseau existants.

sélectionner le mode IP [Dynamique] ou [Statique]. Généralement, sélectionnez [Dynamique] pour attribuer automatiquement une adresse IP.

HX995DF-DD.BFRALL_FRE_3809.indd 31

sélectionner le mode IP [Dynamique] ou [Statique]. Généralement, sélectionnez [Dynamique] pour attribuer automatiquement une adresse IP.

Vous pouvez aussi le tester via l’option [Statut connexion] du menu [Config.].

Remarques sur la connexion réseau: •

Bon nombre de problèmes de connexion réseau qui surviennent pendant la configuration peuvent souvent être résolus en réinitialisant le routeur ou le modem. Pour ce faire, après avoir raccordé le lecteur au réseau domestique, éteignez et/ou débranchez rapidement le câble d’alimentation du routeur ou du modem câblé du réseau domestique. Ensuite, rallumez l’appareil et/ou rebranchez le cordon d’alimentation.

Selon le prestataire de services internet (ISP), le nombre d’appareils pouvant recevoir le service internet peut être limité par les modalités de service applicables. Pour plus de détails, contactez votre ISP.

Notre entreprise décline toute responsabilité en cas de dysfonctionnement du lecteur et/ou de la fonctionnalité de connexion à internet suite à des erreurs ou problèmes de communication associés à votre connexion internet haut débit ou à tout autre équipement raccordé.

Les caractéristiques des disques BDROM accessibles via la fonctionnalité de connexion à internet ne sont ni créées ni fournies par notre entreprise, aussi ne sommes-nous pas responsables de leur bon fonctionnement ou de leur disponibilité continue. Certains contenus de disque disponibles via la connexion à internet peuvent ne pas être compatibles avec ce lecteur. Si vous avez des questions concernant ces contenus, contactez le producteur du disque.

Certains contenus internet peuvent nécessiter une connexion très haut débit.

REMARQUE S’il n’existe pas de serveur DHCP sur le réseau et que vous voulez définir l’adresse IP manuellement, sélectionnez [Statique], puis réglez les options [Adresse IP], [Masque sous-réseau], [Passerelle] et [Serveur DNS] à l’aide des touches U/u/I/i et des touches numériques. Si vous vous trompez en saisissant les chiffres, appuyez sur la touche CLEAR pour effacer la partie en surbrillance.

connexion réseau. Sélectionnez [OK] et appuyez sur la touche ENTER ( ) pour terminer la connexion réseau.

connexion réseau. Sélectionnez [OK] et appuyez sur la touche ENTER ( ) pour terminer la connexion réseau.

la touche ENTER ( ) à l’étape 6 ci-dessus, le statut de la connexion réseau apparaît à l’écran. Vous pouvez aussi le tester via l’option [Statut connexion] du menu [Config.].

Raccordement au réseau sans fil

Raccordement au réseau sans fil Communication sans fil

La connexion peut également être établie en utilisant un point d’accès ou un routeur sans fil. Dans l’exemple de configuration d’une connexion sans fil ci-dessous, ce lecteur peut accéder au contenu de chaque ordinateur. La méthode de configuration et de connexion du réseau peut varier en fonction de l’équipement utilisé et de l’environnement du réseau.

Ce lecteur est équipé d’un module sans fil IEEE 802.11n (bande de fréquences 2,4 GHz uniquement), qui prend également en charge les normes 802.11b/g. Pour obtenir des performances de connexion sans fil optimales, nous vous recommandons d’utiliser un réseau IEEE 802.11n (bande 2,4 GHz uniquement) certifié Wi-Fi (via un point d’accès ou un routeur sans fil). Pour plus de détails sur les étapes de connexion et les paramètres réseau, reportezvous aux instructions de configuration fournies avec votre point d’accès ou votre routeur sans fil.

PC Point d’accès ou routeur sans fil

REMARQUE • Pour obtenir des performances optimales, il est conseillé d’utiliser une connexion filaire directe entre votre système de cinéma à domicile et le routeur de votre réseau domestique ou votre modem ADSL/câble. Si votre système de cinéma à domicile est éloigné de votre routeur ou de votre modem ADSL/câble. Des câbles Ethernet ou LAN de 15 m ou plus sont disponibles dans le commerce. Si vous choisissez malgré tout d’établir une connexion sans fil, notez que les performances peuvent parfois être affectées par les autres appareils électroniques de votre domicile. • Un point d’accès est un dispositif qui vous permet de vous connecter sans fil à votre réseau domestique.

HX995DF-DD.BFRALL_FRE_3809.indd 32

Paramétrage du réseau sans fil Avant de paramétrer le réseau sans fil, vous devez : – relier votre réseau domestique sans fil à l’internet haut débit ; – paramétrer le point d’accès ou le routeur sans fil ; – noter le SSID (identifiant de réseau sans fil) et le code de sécurité du réseau.

ou routeurs sans fil disponibles à portée et les affiche sous forme de liste. Utilisez les touches U/u pour sélectionner un point d’accès ou un routeur sans fil dans la liste, puis appuyez sur ENTER ( ).

Pour la connexion réseau sans fil, le lecteur doit être configuré pour pouvoir communiquer avec le réseau. Ce réglage s’effectue dans le menu [Config.]. Paramétrez l’option [RÉSEAU] comme suit. Il est nécessaire de configurer le point d’accès ou le routeur sans fil avant de raccorder le lecteur au réseau.

Si votre point d’accès ou votre routeur sans fil est sécurisé, vérifiez que la clé WEP ou WPA saisie dans le lecteur correspond exactement à celle du routeur. Vous devez saisir le code de sécurité selon les instructions.

REMARQUE Un point d’accès ou un routeur sans fil sécurisé par le mode WEP comporte généralement 4 clés. Si votre point d’accès ou votre routeur sans fil utilise la sécurité WEP, saisissez le code de la clé n° 1 pour vous connecter à votre réseau domestique.

HX995DF-DD.BFRALL_FRE_3809.indd 33

[Manuel] – Il se peut que votre point d’accès ne diffuse pas son nom (SSID). Vérifiez les paramètres de votre routeur sur votre ordinateur et réglez votre routeur de sorte qu’il diffuse son SSID ou saisissez manuellement le nom du point d’accès (SSID) dans l’option [Manuel].

[App bouton] – Si votre point d’accès ou votre routeur sans fil prend en charge la méthode de configuration par pression sur le bouton, sélectionnez cette option et appuyez sur le bouton de votre point d’accès ou de votre routeur sans fil dans les 120 secondes. Vous n’avez alors pas besoin de connaître le nom du point d’accès (SSID) ni le code de sécurité de votre point d’accès ou routeur sans fil.
