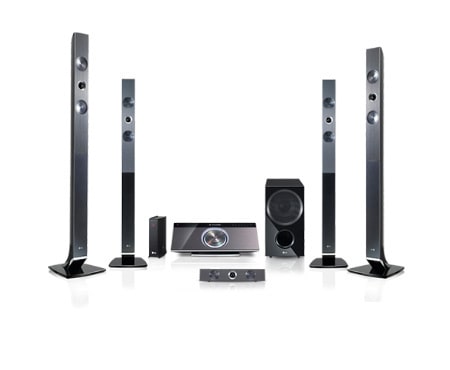

Mode d'emploi LG Home cinéma 5.1 Blu-ray 3D

Home-Cinéma Blu-ray™ 3D Smart TV Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. Un guide d’utilisation vidéo est également disponible sur le site www.mylg.fr

HX976TZW (HX976TZW, SH96TZ-S/C, SH96TZW-D, W96)

Consignes de sécurité ATTENTION ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE

CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT : n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire. ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent.

ATTENTION : cet appareil utilise un système laser. Afin de garantir l’utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d’utilisation et conservez-le pour vous y référer ultérieurement. Si l’appareil nécessite une intervention de maintenance, contactez un point de service aprèsvente agréé. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Pour éviter l’exposition directe au faisceau laser, n’essayez pas d’ouvrir le boîtier. Le rayonnement laser est visible lorsque l’appareil est ouvert. NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU. PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil et faites remplacer le cordon par un cordon strictement identique auprès d’un point de service aprèsvente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise so

Cet appareil est équipé d’une batterie transportable ou de piles rechargeables.

Avis de l’Union européenne concernant les produits sans fil

Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 1999/5/CE, 2004/108/CE, 2006/95/CE et 2009/125/CE.

ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. Mise au rebut des produits

sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE.

électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

vieil appareil contribue à protéger l’environnement et la santé des personnes.

traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Vous pouvez obtenir une copie de la déclaration de conformité à l’adresse suivante. Représentant européen : LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere, The Netherlands (Tel : +31-(0)36-547-8888) Pour une utilisation en intérieur uniquement. Déclaration d’exposition aux rayonnements de radiofréquences Cet appareil doit être installé et utilisé à une distance minimale de 20 cm.

Remarques sur les droits d’auteur

yy De plus, les technologies BD-ROM Mark et BD+ sont également utilisées en tant que systèmes de protection du contenu pour le format Blu-ray, ce qui implique certaines restrictions pour les contenus protégés par BD-ROM Mark et/ou BD+, notamment en termes de lecture. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé. yy De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. yy Cet appareil est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Rovi et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Rovi. Les opérations d’ingénierie inverse et de démontage sont interdites. yy Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distrib-ution ou la révision sans autorisation d’émissions télévisées, de cassettes vidéo, de BD-ROM, de DVD, de CD et d’autres contenus peut engager votre responsabilité civile et/ou criminelle.

Avertissement important pour votre système de télévision en couleur Le système de couleur de ce reproducteur diffère en fonction du disque en cours de reproduction. Par exemple, lorsque le reproducteur lit le disque enregistré sur un système de couleur NTSC, l’image est restituée comme un signal NTSC. Seulement la TV couleur multi-système peut capter tous les signaux restitués par le reproducteur. yy Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. yy Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran. yy Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

yy De même que le système CSS (Content Scramble System) protège le contenu des DVD, le système AACS (Advanced Access Content System) protège le contenu des disques Blu-ray ; les contenus ainsi protégés sont donc soumis à certaines restrictions en termes de lecture, de sortie de signal analogique, etc. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil.

11 12 12 12 12 12 13 14 15 16

Consignes de sécurité Introduction – Disques lisibles et pictogrammes utilisés dans ce manuel – À propos du symbole “7” – Fichiers requis – AVCHD (codec vidéo avancé en haute définition) – À propos des fonctions DLNA – Configurations système spécifiques – LG Remote (Télécommande LG) – WOL (Wake On LAN) – Code de région – Remarques sur la compatibilité Télécommande Lecteur (avant) Lecteur (arrière) Caisson de basses

Installation du lecteur – Montage du lecteur sur son support – Fixation du lecteur au mur Assemblage de l’enceinte (Avant/Arrière) Positionnement du système Raccordement du système – Raccordement des enceintes au caisson de basses – Raccordement des enceintes arrière au récepteur sans fil – Connexion sans fil – Connexion sans fil manuelle Raccordement à votre téléviseur – Connexion HDMI – Présentation de la technologie SIMPLINK – Fonction ARC (canal de retour audio) – Connexion vidéo – Réglage de la résolution Raccordement de l’antenne

23 24 24 25 25 26 26 27 27 28

28 28 29 29 30 30 31 32 32 35 35

Connexions avec des équipements externes – Connexion PORT. IN – Connexion OPTICAL IN – Connexion HDMI IN 1/2 Raccordement à votre réseau domestique – Raccordement au réseau câblé – Paramétrage de réseau câblé – Raccordement au réseau sans fil – Paramétrage du réseau sans fil Raccordement d’un périphérique USB – Lecture du contenu d’un périphérique USB

36 36 36 38 38 40 41 42 43

Réglages – Réglage des paramètres – Menu [AFFICHAGE] – Menu [LANGUE] – Menu [AUDIO] – Menu [VERROU] – Menu [RÉSEAU] – Menu [AUTRES] Effets sonores

Lecture générale – Utilisation du menu [ACCUEIL] – Lecture de disques – Lecture d’un fichier sur un disque ou un périphérique USB – Lecture du disque 3D Blu-Ray – Utilisation des fonctions BD-LIVE – Lecture d’un fichier sur un serveur réseau – Raccordement à un serveur certifié Wifi Direct™ – Opérations de base pour contenu vidéo et audio – Opérations de base avec les photos – Utilisation du menu du disque – Reprise de la lecture Lecture avancée – Lecture répétée

45 45 46 47 47 48 48 48 49 49

Table des matières 49 50 50 51 51 51 52 52 52 53 53 53 54 54 55 55 55 55 56 56 58 59 59 60 61 61 61 61 61 61 61 62 62 63 63

– Répétition d’une section spécifique – Recherche d’index – Utilisation du menu de recherche – Modification de l’affichage de la liste des contenus – Affichage des informations sur le contenu – Sélection d’un fichier de sous-titres – Mémoire de la dernière scène – Utilisation d’une photo comme papier peint – Options disponibles pendant l’affichage d’une photo – Écoute de musique pendant un diaporama Affichage à l’écran – Affichage à l’écran des informations sur le contenu – Lecture à partir d’un code de temps – Modification de la source audio – Sélection de la langue des sous-titres – Visionnage sous un angle différent – Modification du format d’image – Modification de la page de code des sous-titres – Modification du mode d’image Enregistrement de CD audio Affichage des informations issues de la base de données multimédia Gracenote Lecture de l’iPod – Affichage de l’iPod à l’écran – Le mode iPod IN Utilisation de la radio – Écoute de radio – Mémorisation des stations radio – Suppression d’une station mémorisée – Suppression de toutes les stations mémorisées – Amélioration de la réception FM – Consulter des informations sur une station de radio. Utilisation de la fonction Premium Utilisation de LG Apps – Inscription – Gestion de Mes Applis

Dépannage – Généralités – Réseau – Image – Son – Support client – Avis concernant les logiciels open source

Commande d’un téléviseur à l’aide de la télécommande fournie – Réglage de la télécommande pour commander votre téléviseur Mise à jour logicielle du réseau – Notification des mises à jour réseau – Mise à jour du logiciel À propos de Nero MediaHome 4 Essentials – Installation de Nero MediaHome 4 Essentials – Partage de fichiers et de dossiers Liste des codes de région Liste des codes de langue Marques de commerce et licences Spécifications Entretien – Manipulation de l’appareil – Remarques sur les disques

67 68 68 68 70 70 71 72 73 74 76 78 78 78 79

Disques lisibles et pictogrammes utilisés dans ce manuel

Description yy Disques tels que des films disponibles à l’achat ou à la location. yy Disques “Blu-ray 3D” et disques “Blu-ray 3D ONLY” yy BD-R/RE enregistrés au format BDAV.

yy Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo. yy ISO 9660+JOLIET, UDF et UDF Bridge. yy Disques tels des films à acheter ou à louer.

yy Mode film et finalisé uniquement

yy Disques DVD±R/RW contenant des fichiers vidéo, musicaux ou photo.

Mode VR et finalisé uniquement

yy Disques CD-R/RW contenant des fichiers vidéo, musicaux ou photo.

DVD-R DVD-RW DVD+R DVD+RW (8 cm, 12 cm)

DVD-RW (VR) (8 cm, 12 cm) Audio CD (8 cm, 12 cm) CD-R/RW (8 cm, 12 cm)

yy Les disques double couche sont également acceptés.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

Signale des remarques spécifiques et des fonctions caractéristiques.

Avertit sur des dommages possibles qui peuvent être évités par un usage approprié de l’appareil.

yy Selon le logiciel de gravure et de finalisation, certains disques (CD-R/RW, DVD±R/RW, BD-R/RE) ne seront pas lus par cet appareil. yy Il est possible que les BD-R/RE, DVD±R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/ DVD puissent ne pas être lus si le disque est endommagé ou sale, ou si la lentille du lecteur présente de la poussière ou de la condensation. yy Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.) yy Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. yy Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible. yy Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation. cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. yy Lorsque vous reformatez un disque réenregistrable, vous devez régler l’option du format du disque sur [Masterisé] pour que celui-ci soit compatible avec les lecteurs LG. Lorsque vous réglez l’option sur Life File System, vous ne pouvez pas l’utiliser sur les lecteurs LG. (Masterisé / Live File System : système de format de disque pour Windows Vista).

À propos du symbole “7” Le symbole “7” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

yy Selon les caractéristiques des appareils de gravure ou des disques CD-R/RW (ou DVD±R/RW) en soi mêmes, certains disques CD-R/RW (ou DVD±R/RW) ne seront pas lus par cet appareil.

Fichiers requis Fichiers vidéo

“.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.asf”, “.wmv”, “.m4v” (Sans DRM)

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (lecture standard uniquement), XVID, MPEG1 SS, H.264/

“mp3”, “.wma”, “.wav”, “.m4a” (Sans DRM)

32 - 48 kHz (WMA), 16 - 48 kHz (MP3)

20 - 320 Kbit/s (WMA), 32 - 320 Kbit/s (MP3)

Certains fichiers WAV ne sont pas pris en charge par ce lecteur.

Fichiers photo Emplacement des fichiers

Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

AVCHD (codec vidéo avancé en haute définition) yy Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes. yy Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition. yy Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel. yy Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”. yy Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus. yy Les disques au format AVCHD doivent être finalisés. yy Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

À propos des fonctions DLNA Ce lecteur est un lecteur multimédia numérique certifié DLNA pouvant afficher et lire des contenus vidéo, photo et musicaux à partir de votre serveur multimédia numérique compatible DLNA (ordinateurs et produits électroniques grand public). La Digital Living Network Alliance (DLNA) est un organisme intersectoriel regroupant des fabricants d’appareils électroniques grand public, d’ordinateurs personnels et de périphériques mobiles. Digital Living permet de partager facilement les supports numériques sur un réseau domestique. Le logo de certification DLNA permet d’identifier facilement les produits conformes aux directives d’interopérabilité DLNA. Cet appareil est conforme aux directives d’interopérabilité DLNA v1.5. Si un ordinateur exécutant le logiciel serveur DLNA ou tout autre périphérique compatible DLNA est connecté à ce lecteur, certaines modifications des paramètres du logiciel ou d’autres périphériques seront peut-être nécessaires. Pour plus d’informations, reportez-vous au manuel d’utilisation du logiciel ou du périphérique.

yy Les noms des fichiers sont limités à 180 caractères. y y Nombre maximal de fi chiers par dossier: 2 000 (nombre total de fi chiers et de dossiers) yy Suivant la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support. yy La compatibilité des fichiers peut différer selon le serveur. yy Sachant que la compatibilité sur le serveur DLNA est testée dans l’environnement serveur DLNA standard (Nero MediaHome 5 Essentials), le système de fichiers requis et les fonctions de lecture peuvent différer d’un serveur à l’autre. yy Les impératifs concernant les fichiers indiqués page 10 ne sont pas toujours compatibles. Il se peut qu’il y ait des restrictions selon les fonctionnalités des fichiers et la capacité du serveur multimédia. yy La lecture des fichiers de sous-titre de film n’est possible que dans le dossier de partage d’un PC ou d’un serveur multimédia DLNA créé au moyen du logiciel Nero MediaHome 4 Essentials de ce lecteur. y y Il se peut que les fichiers des supports amovibles (clés USB, lecteur de DVD, etc.) sur votre serveur multimédia ne soient pas partagés correctement. yy Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. yy La durée totale de lecture du fichier audio indiquée n’est peut-être pas correcte dans le cas de fichiers VBR. yy Les fichiers vidéo haute définition contenus sur un CD ou un périphérique USB 1.0/1.1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats BD-R/RE, DVD ou USB 2.0. yy Ce lecteur prend en charge le format H.264/ MPEG-4, AVC profil Main ou High au niveau 4.1. En cas de fichier de niveau supérieur, un message d’avertissement s’affiche à l’écran. yy Ce lecteur ne reconnaît pas les fichiers enregistrés avec GMC*1 ou Qpel*2. *1 GMC – Global Motion Compensation (compensation globale de mouvements) *2 Qpel –Quarter pixel (quart de pixel)

Configurations système spécifiques 1

Pour la lecture vidéo haute définition :

yy Téléviseur haute définition doté de prises d’entrée HDMI. yy BD-ROM avec du contenu haute définition. yy Une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur pour certains contenus (indiqués par les auteurs du disque). Pour lire les fichiers du dossier de partage via le réseau domestique, le PC nécessite la configuration ci-dessous. yy Windows® XP (Service Pack 2 ou supérieur), Windows Vista® (pas de Service Pack requis), Windows 7® (pas de Service Pack requis) yy Processeur Intel® Pentium® III à 1,2 GHz ou AMD Sempron™ 2200+ yy Environnement réseau : Ethernet 100 Mbit/s, WLAN (IEEE 802.11b/g/n) yy Plus de 1 dossier du PC doit être partagé. Pour en savoir plus sur la configuration du partage de fichiers, cliquez sur le lien correspondant à votre système d’exploitation.

LG Remote (Télécommande LG) Vous pouvez piloter ce lecteur via votre réseau domestique au moyen de votre téléphone iPhone ou Android. Ce lecteur et votre téléphone doivent être reliés à votre borne d’accès réseau sans fil. Pour en savoir plus sur la télécommande LG, rendez-vous sur “Apple iTunes” ou sur “Google Apps Marketplace”.

WOL (Wake On LAN) L’utilitaire WOL de votre ordinateur ou de votre smartphone vous permet de mettre ce lecteur sous tension via votre réseau domestique. Pour utiliser cette fonction, ce lecteur doit être connecté au routeur ou point d’accès avec éveil par appel réseau disponible, via une connexion réseau câblée. Pour plus d’informations, reportez-vous au manuel du périphérique réseau ou utilitaire.

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

Remarques sur la compatibilité yy Comme les disques BD-ROM sont un nouveau format, certains problèmes avec les disques, la connexion numérique ou d’autres problèmes de compatibilité sont possibles. Si vous rencontrez des problèmes de compatibilité, contactez un point de service après-vente agréé. yy Cet appareil vous fait bénéficier de fonctions telles que l’incrustation d’image, de logiciels audio et virtuels de tiers, etc. avec les BD vidéo compatibles BONUSVIEW (BD-ROM version 2 profil 1 version 1.1/profil standard final). L’image et le programme audio secondaires peuvent être lus à partir d’un disque compatible avec la fonction d’incrustation PIP. Pour connaître la méthode de lecture, reportez-vous aux instructions relatives au disque. yy Pour voir du contenu DVD haute définition ou standard converti, votre écran peut nécessiter une entrée DVI compatible HDMI ou HDCP. yy Certains DVD et BD-ROM peuvent limiter l’utilisation de certaines fonctionnalités ou commandes. yy Les technologies Dolby TrueHD, Dolby Digital Plus et DTS-HD peuvent être restituées sur 5.1 canaux maximum si vous utilisez une connexion HDMI pour la sortie audio de l’appareil. yy Vous pouvez utiliser un périphérique USB pour stocker des données liés au disque, y compris du contenu téléchargé depuis l’Internet. Le disque que vous utilisez déterminera la durée de conservation de ces informations.

Installation de la batterie

Retirez le couvercle du compartiment des piles à l’arrière de la télécommande, puis insérez deux piles R03 (AAA) en respectant la polarité 4 et 5.

• • • • • • b • • • • • • c/v (SCAN): permettent d’effectuer une recherche vers l’arrière ou l’avant. C/V (SKIP): permettent de passer à la piste, au fichier ou au chapitre précédent/suivant. Z (STOP): permet d’arrêter la lecture. z (PLAY): permet de démarrer la lecture. M (PAUSE): permet de mettre la lecture en pause. SPEAKER LEVEL: permet de régler le volume sonore de l’enceinte souhaitée. SOUND EFFECT: permet de sélectionner un mode d’effet sonore. VOL +/-: permet de régler le volume des enceintes. OPTICAL: permet de passer directement au mode d’entrée optique. MUTE: permet de mettre l’appareil en sourdine. • • • • • • c • • • • • • HOME (n): permet d’afficher ou de quitter le [Menu d’accueil]. MUSIC ID: permet d’obtenir des informations sur la chanson en cours pendant la lecture d’un film, lorsque le lecteur est connecté au réseau.

INFO/DISPLAY (m): permet d’activer ou de désactiver l’affichage à l’écran. Touches fléchées: permettent de sélectionner une option dans le menu. PRESET +/-: sélectionne un programme de la radio. TUNING +/-: se règle sur la station de radio voulue. ENTER (b): permet de confirmer la sélection du menu. BACK (x): permet de quitter le menu ou de reprendre la lecture. Selon le disque BD-ROM, il se peut que la fonction de reprise de la lecture ne soit pas disponible. TITLE/POP-UP: permet d’afficher le menu de titres du DVD ou le menu contextuel du BD-ROM, s’il est disponible. DISC MENU: permet d’accéder au menu du disque. • • • • • • d • • • • • • Touches de couleur (R, G, Y, B): - permettent de parcourir les menus du BD-ROM. Vous pouvez également les utiliser pour les menus [Film], [Photo], [Musique], [Premium] et [LG Apps]. - Touche B: permet de sélectionner le son mono / stéréo en mode FM. RDS: radio Data System (Service de transmission de données numériques). PTY: affiche le type de programme diffusé par le RDS. PTY SEARCH: recherche le type de programme. MARKER: permet de repérer un point lors de la lecture. SEARCH: permet d’afficher ou de quitter le menu de recherche. SLEEP: permet de définir la durée après laquelle l’appareil se met en veille. X (REC): permet d’enregistrer un CD audio. Touches de commande du téléviseur: voir page 67.

• • • • • • a • • • • • • 1 (POWER): permet d’allumer ou d’éteindre le lecteur. B (OPEN/CLOSE): permet d’ouvrir et de fermer le clapet avant. RADIO&INPUT: permet de modifier la source d’entrée. Touches numériques 0-9: permettent de sélectionner les options numérotées dans un menu ou de saisir des caractères en mode pavé numérique. CLEAR: permet d’effacer un index dans le menu de recherche ou un numéro lors de la définition du mot de passe. REPEAT (h): répète la lecture de la section ou de la séquence.

Lecteur (avant) 1 Démarrage a Touche MARCHE/ARRÊT 1/!

Précautions d’utilisation des touches tactiles

Dolby Digital, DTS, MP3, WMA, AAC, AC3

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

“.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.asf”, “.wmv”,

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (lecture standard uniquement), XVID, MPEG1 SS, H.264/

Dolby Digital, DTS, MP3, WMA, AAC, AC3

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/. txt), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Fichiers musicaux Emplacement des fichiers

Fréquence d’échantillonnage

SW (Réglage du volume) F (Fonction) Permet de modifier la fonction ou la source d’entrée.

yy Vos mains doivent être sèches et propres. - Dans un environnement humide, essuyez toute trace d’humidité sur les touches avant de les utiliser.

d Clapet avant Après être resté ouvert quelques minutes, le clapet avant se referme automatiquement.

yy Appuyez sur la touche de votre choix et la fonction correspondante s’actionnera correctement.

yy Veillez à ne pas mettre un matériau conducteur tel qu’un objet métallique en contact avec les touches tactiles. Cela peut provoquer des dysfonctionnements.

yy Veillez à ne pas vous pincer le doigt ou coincer tout autre objet lorsque vous fermez le clapet avant. yy Ne soulevez pas le clapet avant avec la main lorsque l’appareil est hors tension car vous pourriez l’endommager.

yy Ne forcez pas sur les touches pour qu’elles fonctionnent. - Si vous appuyez trop fort, vous risquez d’endommager le capteur des touches.

Lecteur (arrière) 1 Démarrage

Vous pouvez poser le lecteur ou le fixer au mur.

Montage du lecteur sur son support Préparation

ci-dessous. Si besoin, disposez les câbles en fixant la bride de câble au panneau arrière comme illustré ci-dessous.

fixation à l’aide des vis fournies. Etape 3 1. Branchez les câbles. Etape 1

comme illustré ci-dessous. Etape 4

Fixation du lecteur au mur Vous pouvez fixer le lecteur au mur. Préparez les vis, le support et le gabarit (la page arrière du guide d’installation) fournis.

chevilles et des vis (non fournies). Fixez le support mural au mur comme illustré ci-dessous. Etape 2

est pour cela fourni. Utilisez-le pour marquer les points où percer. Etape 1

page arrière de ce guide d’installation

Les vis et chevilles ne sont pas fournies pour fixer l’appareil. Nous vous recommandons les chevilles Hilti (HUD-1 6 x 30) pour la fixation. Vous devez les acheter.

Raccordements 3. Branchez les câbles.

yy Évitez tout impact sur l’appareil installé et ne vous y accrochez pas. yy Fixez-le fermement au mur afin qu’il ne tombe pas. Si l’appareil tombe, il peut être endommagé. yy Lorsque l’appareil est installé au mur, assurez-vous que les enfants ne tirent pas sur les câbles de connexion car ils pourraient le faire tomber.

Assemblage de l’enceinte (Avant/ Arrière)

Partie inférieure de le base Socle

l’aide d’une des vis fournies. Etape 3

l’aide des vis fournies. (Vis de grande taille)

Partie inférieure de le base

Raccordements 4. Raccordez le fil aux bornes de l’enceinte. Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus). Etape 4

Veillez à ce que l’enceinte ne tombe pas. L’enceinte pourrait être endommagée et/ou provoquer des dommages matériels et/ou des blessures.

E A L’illustration suivante montre comment positionner le système (exemple). Notez que les illustrations Ade ces instructions sont fournies à titre explicatif et peuvent parfois différer de votre Home Cinema. Pour optimiser au maximum le son surround, tous les haut-parleurs autres que le caisson de basse doivent être placés à égale distance de la position d’écoute (A). A B C D E F G

avant gauche (L)/ A A Enceinte BCD EE F G A D Eavant C F Gdroite (R) : A A B Enceinte E A Placez les enceintes avant de chaque côté de

l’écran ou du moniteur et si possible à la même hauteur. E A AA B C Enceinte D E Fcentrale: G Placez l’enceinte centrale au dessus ou en dessous de l’écran ou du moniteur.

A A B C D Enceinte E F Gsurround gauche (L)/ F G surround droite (R) : A B C D E Enceinte

Placez ces enceintes derrière votre position

d’écoute, légèrement tournés vers l’intérieur. E A de basse: B C D E F Caisson G La position du caisson de basse n’est pas cruciale car les extrêmes graves sont non-directionnels. Mais il est préférable de placer le caisson de basse près des enceintes avant. Tournez-le légèrement vers le centre de la pièce pour réduire les réflexions sur les murs.

yy Veillez à ce qu’aucun enfant n’introduise ses mains ou tout autre objet dans l’évent d’enceinte. *Évent d’enceinte pour l’excitation aéroacoustique : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte. yy Placez l’enceinte centrale hors de portée des enfants. L’enceinte risquerait de tomber et de provoquer des blessures et/ou des dommages matériels. yy Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur CRT ou sur le moniteur de l’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur.

Positionnement du A A A système

Raccordement des enceintes arrière au récepteur sans fil

Raccordement des enceintes au caisson de basses

Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus).

À propos du tore magnétique (seulement pour les PEM) Veillez à raccorder le tore magnétique au câble de l’enceinte. Ce tore magnétique peut réduire les bruits.

2. Raccordez le fil aux bornes de l’enceinte. Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus).

Comment raccorder le tore magnétique

du tore magnétique. 3. Fermez le tore magnétique jusqu’au déclic. Reportez-vous à la fig. 3 et aux commentaires correspondants.

basses. Chaque fil d’enceinte est identifié par un code couleur. Raccordez les fils aux enceintes correspondantes en fonction de leur couleur.

Raccordez les enceintes arrière au récepteur sans fil à l’aide des câbles d’enceinte.

Connexion sans fil Branchez le cordon d’alimentation CA de l’appareil à une prise de courant murale. Lorsque vous allumez le lecteur, la connexion sans fil s’établit automatiquement.

La connexion n’est pas établie.

La connexion est en mode veille ou a échoué.

Le cordon d’alimentation CA n’est pas branché.

yy Veillez à raccorder le câble de l’enceinte à la borne correspondante sur l’unité : + à + et – à –. Si vous inversez les câbles, le son sera déformé et il n’y aura pas de basse. yy Si un appareil générant des ondes électromagnétiques puissantes se trouve à proximité, des interférences peuvent survenir. Placez l’appareil (récepteur sans fil, caisson de basses sans fil et unité principale) à distance. yy Il faut quelques secondes (et parfois plus) au lecteur pour que l’émetteur sans fil intégré, le récepteur sans fil et le caisson de basses sans fil communiquent les uns avec les autres. yy La connexion sans fil offre une portée de 20 m en espace ouvert.

Connexion sans fil manuelle Si la connexion sans fil échoue, vous pouvez la configurer manuellement. Reportez-vous au chapitre «Connectez les enceintes sans fil», page 39.

Raccordement à votre téléviseur Effectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. yy Connexion HDMI (page 25)

Connexion HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (Type A, câble HDMI™ hautdébit avec Ethernet). Raccordez la prise HDMI du lecteur à la prise HDMI d’un moniteur ou téléviseur compatible HDMI.

yy Connexion vidéo (page 27)

yy Veillez à ce que le lecteur soit directement raccordé au téléviseur. Réglez le téléviseur sur le bon canal d’entrée vidéo. yy Ne raccordez pas votre lecteur par l’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie.

Réglez la source du téléviseur sur HDMI (reportezvous au manuel d’utilisation de votre téléviseur).

Informations supplémentaires concernant la technologie HDMI yy Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: -- Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. -- L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. -- L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720x576p, 1280x720p, 1920x1080i et 1920x1080p video. yy Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. -- L’image ne s’affichera pas correctement avec un appareil non HDCP.

yy Reportez-vous au manuel d’utilisation de votre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements.

yy Selon votre téléviseur et les autres équipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de différentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel.

yy Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet. yy Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 27.)

yy Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 37).

Fonction ARC (canal de retour audio) La fonction ARC permet sur un téléviseur HDMI un retour de son vers la sortie HDMI OUT de ce lecteur. Pour utiliser cette fonction : -- Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées. -- La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.

yy Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumezle.

-- Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet).

yy Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI.

-- Vous ne pouvez raccorder qu’un seul Home Cinema à un téléviseur compatible ARC.

yy Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).

Présentation de la technologie SIMPLINK Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK. Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

-- Vous devez vous connecter avec l’entrée HDMI IN qui prend en charge la fonction ARC à l’aide de la sortie HDMI OUT de ce lecteur.

Connexion vidéo Raccordez la prise de sortie vidéo COMPOSITE du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système.
