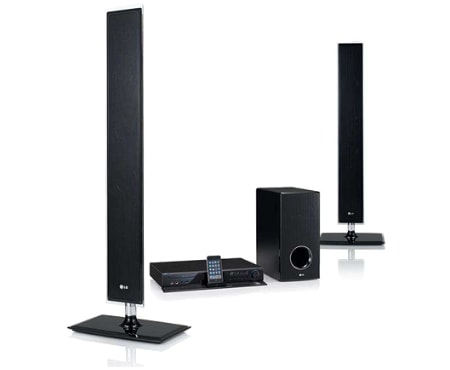

Mode d'emploi LG Home-Cinéma Blu-Ray 2.1

Réseau Blu-ray Disc™/ Système DVD - Home Cinéma ENGLISH

Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour consultation ultérieure.

HB965DF (HB965DF, SB95DF-F/W) P/NO : MFL63267194

HB965DF-DD.BFRALL_FRE_7194.indd 1

1 Consignes de sécurité ATTENTION

Précautions et mises en garde

À DES PERSONNES QUALIFIÉES. Le symbole d’un éclair à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’une tension dangereuse non isolée dans le corps de l’appareil, qui peut être suffisamment élevée pour provoquer un risque d’électrocution. Le symbole d’un point d’exclamation à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’instructions d’utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l’appareil.

AVERTISSEMENT : n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire.

ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. ATTENTION : cet appareil utilise un système laser. Afin de garantir l’utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d’utilisation et conservez-le pour vous y référer ultérieurement. Si l’appareil nécessite une intervention de maintenance, contactez un point de service aprèsvente agréé. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Pour éviter l’exposition directe au faisceau laser, n’essayez pas d’ouvrir le boîtier. Le rayonnement laser est visible lorsque l’appareil est ouvert. NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

HB965DF-DD.BFRALL_FRE_7194.indd 2

PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil.

Mise au rebut des produits

sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE.

électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil et, si son aspect indique qu’il est endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil, et faites remplacer le cordon par une pièce de rechange appropriée auprès d’un point de service après-vente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

vieil appareil contribue à protéger l’environnement et la santé des personnes.

traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Les piles ne doivent pas être exposées à une chaleur excessive comme le soleil, ou le feu.

HB965DF-DD.BFRALL_FRE_7194.indd 3

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 1999/5/ CE, 2004/108/CE, 2006/95/CE et 2009/125/CE. Vous pouvez obtenir une copie de la déclaration de conformité à l’adresse suivante. European representative : LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere, Pays-Bas (Tel : +31-(0)36-547-8888) Pour utilisation en intérieur uniquement. Déclaration d’exposition aux rayonnements de radiofréquences Cet appareil doit être installé et utilisé à une distance minimale de 20 cm. France Notice Pour la France métropolitaine 2.400 - 2.4835 GHz (Canaux 1à 13) autorisé en usage intérieur 2.400 - 2.454 GHz (canaux 1 à 7) autorisé en usage extérieur Pour la Guyane et la Réunion

dell’accesso R-LAN alle reti e ai servizi di telecomunicazioni. Brazil Notice Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário. Latvia Notice A license is required for outdoor use for operation in 2.4 GHz band.

2.400 - 2.4835 GHz (Canaux 1à 13) autorisé en usage intérieur 2.420 - 2.4835 GHz (canaux 5 à 13) autorisé en usage extérieur

HB965DF-DD.BFRALL_FRE_7194.indd 4

Remarques sur les droits d’auteur

• De plus, les technologies BD-ROM Mark et BD+ sont également utilisées en tant que systèmes de protection du contenu pour le format Bluray, ce qui implique certaines restrictions pour les contenus protégés par BD-ROM Mark et/ou BD+, notamment en termes de lecture. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé.

Avis important concernant le système couleur du téléviseur Le système couleur de ce lecteur diffère en fonction des disques lus. Par exemple, lorsque le lecteur lit le disque enregistré dans le système couleur NTSC, l’image est diffusée sous forme de signal NTSC. Seuls les téléviseurs multisystème peuvent recevoir l’ensemble des signaux retransmis à partir du lecteur. • Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. • Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran.

• De même que le système CSS (Content Scramble System) protège le contenu des DVD, le système AACS (Advanced Access Content System) protège le contenu des disques Blu-ray ; les contenus ainsi protégés sont donc soumis à certaines restrictions en termes de lecture, de sortie de signal analogique, etc. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil.

• Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

• De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. • Ce produit est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Macrovision et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Macrovision. Les opérations d’ingénierie inverse et de démontage sont interdites. • Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distri-bution ou la révision sans autorisation d’émissions télévisées, de cassettes vidéo, de BD-ROM, de DVD, de CD et d’autres contenus peut engager votre responsabilité civile et/ou criminelle.

HB965DF-DD.BFRALL_FRE_7194.indd 5

Précautions et mises en garde

Fixer les haut-parleurs au mur

Raccordement des enceintes

Raccordement des enceintes au lecteur

Raccordement à votre téléviseur

Présentation de la technologie SIMPLINK

Connexion vidéo en composantes

Symboles utilisés dans ce manuel

Connexions avec un équipement externe

AVCHD (codec vidéo avancé en haute définition)

Raccordement à votre réseau domestique

Configurations système spécifiques

Raccordement au réseau câblé

Remarques sur la compatibilité

Paramétrage du réseau câblé

Raccordement au réseau sans fil

Paramétrage du réseau sans fil

HB965DF-DD.BFRALL_FRE_7194.indd 6

Raccordement d’un périphérique USB

Utilisation des fonctions BD-LIVE

Utilisation des fonctionnalités AccuWeather

Manipulation de l’appareil

HB965DF-DD.BFRALL_FRE_7194.indd 7

À propos du symbole “ ” Le symbole “ ” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

Symboles utilisés dans ce manuel REMARQUE

Une section dont le titre comporte l’un des symboles suivants ne s’applique qu’aux disques représentés par ce symbole. BD

DVD-Vidéo, DVD±R/RW en mode vidéo ou VR et finalisé

Indique des remarques et fonctionnalités spéciales.

ATTENTION Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.

HB965DF-DD.BFRALL_FRE_7194.indd 8

Câbles d’enceinte à code couleur (3)

Disques pouvant être lus Disques Blu-ray - Disques tels que des films disponibles à l’achat ou à la location. - Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo.

CD-ROM du logiciel Nero MediaHome 4 Essentials (1)

Supports de montage (mur / enceinte) (2)

Vis / Chevilles (montage mural) (4)

8/12 cm Disques tels que des films disponibles à l’achat ou à la location. Télécommande (1)

DVD±R 8/12 cm - Mode vidéo et finalisé uniquement. - Les disques double couche sont également acceptés. - Format AVCHD finalisé. - Disques DVD±R contenant des fichiers vidéo, musicaux ou photo. DVD-RW 8/12 cm - Mode VR, mode vidéo et finalisé uniquement. - Format AVCHD finalisé. - Disques DVD-RW contenant des fichiers vidéo, musicaux ou photo. DVD+RW 8/12 cm - Mode vidéo et finalisé uniquement. - Format AVCHD. - Format AVCHD finalisé. - Disques DVD+RW contenant des fichiers vidéo, musicaux ou photo. CD audio 8/12 cm

HB965DF-DD.BFRALL_FRE_7194.indd 9

CD-R/RW 8/12 cm - Disques CD-R/RW contenant des fichiers audio, vidéo, musicaux ou photo.

• Selon les caractéristiques du matériel d’enregistrement ou du CD-R/RW (ou DVD±R/RW) à proprement parler, certains CD-R/RW (ou DVD±R/RW) peuvent ne pas être lus par l’appareil. • En fonction du logiciel d’enregistrement et de la finalisation, il est possible que certains disques enregistrés (CD-R/RW, DVD±R/RW, BD-R/RE) ne puissent pas être lus.

• Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation, cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. • Vous devez choisir l’option de format de disque [À image ISO] lorsque vous formatez des disques réinscriptibles afin qu’ils soient compatibles avec les lecteurs LG. Si vous choisissez l’option “Système de fichiers actifs”, le disque ne pourra pas être lu sur le lecteur LG. (À image ISO/ Système de fichiers actifs : options de formatage de disque pour Windows Vista)

• Les BD-R/RE, DVD+R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/DVD risquent de ne pas être lus s’ils sont endommagés ou sales, ou si la lentille du lecteur présente de la poussière ou de la condensation. • Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.) • Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. • Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible.

HB965DF-DD.BFRALL_FRE_7194.indd 10

• Les fichiers vidéo haute définition contenus sur un CD ou un périphérique USB 1,0/1,1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats BD, DVD ou USB 2,0.

Extensions de fichiers disponibles : “.jpg”, “.jpeg”, “.png”, “.avi”, “.divx”, “.mpg”, “.mpeg”, “.mkv”, “.mp4”, “.mp3”, “.wma”, “.wav” Les extensions de fichiers disponibles varient suivant les serveurs DLNA.

Certains fichiers “.wav” ne sont pas pris en charge par cet appareil.

Les noms des fichiers sont limités à 180 caractères.

• Ce lecteur prend en charge le format H.264/ MPEG-4 AVC profil Main ou High au niveau 4,1. Dans le cas d’un fichier de niveau supérieur, un message d’avertissement s’affichera à l’écran. • Ce lecteur ne prend pas en charge les fichiers enregistrés avec fonction GMC*1 ou Qpel*2. Il s’agit de techniques d’encodage vidéo du standard MPEG4, comme celles dont disposent DivX ou XVID.

Suivant la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support. Nombre maximal de fichiers par dossier: 2 000 (nombre total de fichiers et de dossiers) Format des CD-R/RW, DVD±R/RW et BD-R/ RE: ISO 9 660+JOLIET, UDF et UDF Bridge •

Fichiers vidéo Taille de résolution disponible: 1 920 x 1 080 pixels (L x H) Sous-titres compatibles: SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1,0 (.sub), SubViewer 2,0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

*1 GMC – Global Motion Compensation (compensation globale de mouvements) *2 Qpel – Quarter pixel (quart de pixel)

Fichiers audio Fréquence d’échantillonnage: dans la plage 8 kHz à 48 KHz (WMA), dans la plage 11 kHz à 48 kHz (MP3) Débit binaire: dans la plage 8 kbps à 320 kbps (WMA, MP3),

Le filtre VobSub (.sub) n’est pas disponible avec la fonction [Home Link]. Formats codec compatibles: “DIVX3.xx”, “DIVX4.xx”, “DIVX5.xx”, “XVID”, “DIVX6.xx” (lecture standard uniquement), H.264/MPEG-4

Formats audio compatibles: “Dolby Digital”, “DTS”, “MP3”, “WMA”, “AAC”, “AC3” •

Ce lecteur n’est pas entièrement compatible avec le format audio WMA et AAC. Fréquence d’échantillonnage: dans la plage 32 kHz à 48 kHz (WMA), dans la plage 16 kHz à 48 kHz (MP3), Débit binaire: dans la plage 20 kbps à 320 kbps (WMA), dans la plage 32 kbps à 320 kbps (MP3)

HB965DF-DD.BFRALL_FRE_7194.indd 11

• Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. • La durée totale de lecture indiquée à l’écran peut ne pas être correcte pour les fichiers VBR.

Fichiers photo Taille recommandée: Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel •

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

AVCHD (codec vidéo avancé en haute définition)

Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes.

Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition.

Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel.

Certains disques AVCHD utilisent le format “x.v.Colour”.

Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”.

Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus.

Les disques au format AVCHD doivent être finalisés.

Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

HB965DF-DD.BFRALL_FRE_7194.indd 12

Configurations système spécifiques Pour la lecture vidéo haute définition: •

Téléviseur haute définition doté de prises d’entrée en COMPOSANTES ou HDMI.

BD-ROM avec du contenu haute définition.

Une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur pour certains contenus (indiqués par les auteurs du disque).

Pour l’extrapolation des DVD de définition standard, une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur afin d’accéder aux contenus protégés contre la copie.

Remarques sur la compatibilité •

Comme les disques BD-ROM sont un nouveau format, certains problèmes avec les disques, la connexion numérique ou d’autres problèmes de compatibilité sont possibles. Si vous rencontrez des problèmes de compatibilité, contactez un point de service après-vente agréé.

Pour visionner un contenu haute définition et extrapoler un contenu DVD de définition standard, il peut être nécessaire d’avoir une entrée HDMI ou une entrée DVI compatible HDCP sur votre téléviseur.

Certains DVD et BD-ROM peuvent limiter l’utilisation de certaines fonctionnalités ou commandes.

Vous pouvez utiliser un périphérique USB qui sert à stocker des informations liées au disque, notamment les contenus en ligne téléchargés. Le disque que vous utilisez déterminera la durée de conservation de ces informations.

Retirez le couvercle des piles au dos de la télécommande, et insérez deux piles R03 (taille AAA), en respectant les polarités.

HB965DF-DD.BFRALL_FRE_7194.indd 13

• • • • • • •c • • • • • •

F (Fonction) Permet de modifier la fonction ou la source d’entrée. 11

b Plateau du disque c Station d’accueil pour iPod d Capteur de la télécommande e Afficheur 8

HB965DF-DD.BFRALL_FRE_7194.indd 16

Vous avez la possibilité de fixer les hautparleurs au mur. Préparer les vis et les supports fournis.

comme indiqué sur l’image ci-dessous.

S’il s’agit d’un montage sur un mur (béton), utilisez les chevilles murales. Vous devez percer des trous (diamètre : 6 mm, profondeur : plus de 32 mm) pour le montage.

4. Emboîtez les haut-parleurs sur les supports. Chevilles Wall plug

HB965DF-DD.BFRALL_FRE_7194.indd 18

Raccordement des enceintes

l’enceinte. Assurez-vous que l’extrémité noire du fil soit raccordée à la borne marquée “–” (moins) et l’autre extrémité à la borne marquée “+” (plus).

Raccordement des enceintes au lecteur

principale. Chaque fil d’enceinte est identifié par un code couleur. Raccordez les fils aux enceintes correspondantes en fonction de leur couleur.

• Veillez à ce qu’aucun enfant n’introduise ses mains ou un objet dans l’évent d’enceinte*. * Évent d’enceinte : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte.

HB965DF-DD.BFRALL_FRE_7194.indd 19

• Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur ou du moniteur d’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur.

Raccordement à votre téléviseur Effectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. •

Connexion HDMI (voir pages 20-21)

Connexion vidéo en composantes (page 22)

Connexion HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (type A, version 1.3). Raccordez la prise de sortie HDMI OUT de l’appareil à la prise d’entrée HDMI IN d’un téléviseur ou d’un moniteur compatible HDMI. Connexion HDMI

• Selon votre téléviseur et les autres équipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de différentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel. • Reportez-vous au manuel d’utilisation de votre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements.

• Veillez à ce que le lecteur soit directement raccordé au téléviseur. Réglez le téléviseur sur le canal d’entrée vidéo correct. • Ne raccordez pas votre lecteur par l’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie.

HB965DF-DD.BFRALL_FRE_7194.indd 20

Réglez la source du téléviseur sur HDMI (reportez-vous au manuel d’utilisation de votre téléviseur).

REMARQUES • Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumez-le. • Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI. • Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (la longueur du câble ne doit généralement pas dépasser 4,5 m et vous devez utiliser un câble HDMI haut-débit (version 1.3).

• Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 23.) • Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 36). • Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. - L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720 x 576p, 1280 x 720p, 1920 x 1080i et 1920 x 1080p.

Présentation de la technologie SIMPLINK

Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK.

• Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet.

Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

REMARQUES • Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez. • Pour utiliser la fonction SIMPLINK il est nécessaire d’utiliser la prise OPTICAL IN 1 afin de pouvoir écouter le son du téléviseur sur le système d’enceintes.

• Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. - L’image ne s’affichera pas correctement avec un appareil non HDCP. - Ce lecteur ne peut pas effectuer la lecture et le téléviseur affiche un écran noir.

HB965DF-DD.BFRALL_FRE_7194.indd 21

Connexion vidéo en composantes Raccordez les prises COMPONENT VIDEO OUT de l’appareil avec les prises correspondantes du téléviseur, à l’aide de câbles Y Pb Pr. Vous pouvez entendre le son sortir des enceintes du système.

Connexion vidéo Raccordez la prise de sortie vidéo VIDEO OUT du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système. Connexion vidéo

Installation Jaune Yellow Vert Green Bleu Blue Rouge Red

REMARQUE Lorsque vous utilisez la sortie vidéo en composantes COMPONENT VIDEO OUT, vous pouvez modifier la résolution pour la sortie. (Reportez-vous à la section “Réglage de la résolution”, page 23.)

HB965DF-DD.BFRALL_FRE_7194.indd 22

Réglage de la résolution Le lecteur offre plusieurs résolutions de sortie pour les prises de sortie HDMI OUT et COMPONENT VIDEO OUT. Vous pouvez modifier la résolution à l’aide du menu [Config.].

[Config.], puis appuyez sur ENTER ( ). Le menu [Config.] apparaît.

REMARQUES • Si votre téléviseur n’accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 576p comme suit:

5 secondes. • Comme plusieurs facteurs affectent la résolution de sortie vidéo, reportez-vous à la section “Résolution de la sortie vidéo”, page 86.

l’option [AFFICHAGE], puis appuyez sur i pour accéder au deuxième niveau. l’option [Résolution] puis appuyez sur ENTER ( ) ou i pour accéder au troisième niveau de menu.

la résolution souhaitée, puis appuyez sur la touche ENTER ( ) pour confirmer votre choix.

HB965DF-DD.BFRALL_FRE_7194.indd 23

Raccordement de l’antenne Raccordez l’antenne fournie pour écouter la radio. Raccordement de l’antenne

Connexions avec un équipement externe Connexion AUX Vous pouvez entendre le son de votre appareil externe doté de prises de sortie audio analogiques sur les enceintes du système. Raccordez les prises de sortie audio analogiques de votre appareil externe à l’entrée AUX L/R (INPUT) de cet appareil. Sélectionnez ensuite l’option [AUX] en appuyant sur la touche RADIO&INPUT, puis sur ENTER ( ).

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée. Connexion AUX Player Lecteur

REMARQUE Après avoir raccordé l’antenne filaire FM, veillez à ce qu’elle soit aussi horizontale que possible. Veillez à déployer complètement l’antenne filaire FM.

the audio VersToles prises deoutput sortie jacks of your component audio de votre appareil (TV, VCR, etc.) externe (téléviseur, magnétoscope, etc.)

HB965DF-DD.BFRALL_FRE_7194.indd 24

Connexion PORT. IN Vous pouvez retransmettre le son de votre baladeur sur les enceintes du système. Raccordez la prise casque (ou sortie de ligne) du baladeur à la prise PORT. IN de cet appareil. Sélectionnez ensuite l’option [PORTABLE] en appuyant sur la touche RADIO&INPUT, puis sur ENTER ( ). Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Connexion OPTICAL IN 1/2 Vous pouvez entendre le son de votre appareil externe doté d’une prise optique numérique sur les enceintes du système. Raccordez la prise de sortie optique de votre appareil externe aux prises OPTICAL IN 1/2 de l’appareil. Sélectionnez ensuite l’option [Entrée optique 1/2] en appuyant sur la touche RADIO&INPUT, puis sur ENTER ( ). Ou alors, appuyez sur la touche OPTICAL pour sélectionner directement ce mode. Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

LecteurŒ™SGŒ›ŠUUU MP3, etc. twZG—“ˆ

HB965DF-DD.BFRALL_FRE_7194.indd 25

digital VersTolathe prise de sortie optical output jack numérique optique your component de of votre appareil

Connexion HDMI IN 1/2 Vous pouvez voir les images et écouter le son de votre appareil externe à l’aide de cette connexion. Raccordez la prise de sortie HDMI OUT de votre appareil externe à la prise d’entrée HDMI IN 1 ou 2 de cet appareil. Sélectionnez ensuite l’option [Entrée HDMI 1/2] en appuyant sur la touche RADIO&INPUT, puis sur ENTER ( ).

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

REMARQUES • Vous ne pouvez pas modifier la résolution vidéo dans le mode HDMI IN 1/2. Modifiez la résolution vidéo de l’appareil externe raccordé. • Si le signal de sortie vidéo est anormal lorsque votre ordinateur est raccordé à la prise HDMI IN 1/2, changez la résolution de votre ordinateur en 576p, 720p, 1080i ou 1080p. • Le signal vidéo de l’entrée HDMI ne peut pas être retransmis depuis les sorties vidéo composite ou en composantes. • Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

Vers la prise To the HDMIHDMI OUT jack OUT de component votre appareil of your (décodeur, récepteur (set-top box, digital satellite satellitenumérique, receiver, video game machine, console de jeux vidéo, etc.) etc.)

HB965DF-DD.BFRALL_FRE_7194.indd 26

Raccordement à votre réseau domestique Ce lecteur peut être raccordé à un réseau local via le port LAN présent à l’arrière ou via le module interne sans fil. Si vous raccordez l’appareil à un réseau domestique haut débit, vous avez accès à des services tels que les mises à jour logicielles, Home Link, l’interactivité BD-LIVE et des services de diffusion.

Raccordement au réseau câblé Routeur Router Broadband Service haut Service débit WAN

Raccordement au réseau câblé L’utilisation d’un réseau câblé offre les meilleures performances, car les périphériques raccordés se connectent directement au réseau et ne subissent pas d’interférences de radiofréquences. Reportez-vous à la documentation relative à votre périphérique réseau pour plus d’informations. Raccordez le port LAN du lecteur au port correspondant de votre modem ou routeur à l’aide d’un câble LAN ou Ethernet en vente dans le commerce (CAT5 ou, de préférence, connecteur RJ45). Dans l’exemple de configuration d’une connexion câblée ci-dessous, ce lecteur peut accéder au contenu de chaque ordinateur.

REMARQUES • Maintenez fermement la fiche lorsque vous branchez ou débranchez le câble LAN. Au moment de débrancher, ne tirez pas sur le câble LAN mais débranchez-le tout en appuyant sur la languette. • Ne raccordez pas un câble de téléphone modulaire au port LAN. • Comme il existe différentes configurations de raccordement, suivez les spécifications de votre opérateur de télécommunications ou de votre prestataire de services internet. • Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

HB965DF-DD.BFRALL_FRE_7194.indd 27

Paramétrage du réseau câblé Avant de paramétrer le réseau câblé, vous devez relier votre réseau domestique à internet en haut débit. S’il existe un serveur DHCP sur le réseau local via une connexion câblée, ce lecteur se verra attribuer automatiquement une adresse IP. Une fois le raccordement physique effectué, certains réseaux domestiques nécessitent de régler les paramètres réseau du lecteur. Paramétrez l’option [RÉSEAU] comme suit.

sélectionner le mode IP [Dynamique] ou [Statique]. Généralement, sélectionnez [Dynamique] pour attribuer automatiquement une adresse IP.

dans le menu [Config.] , puis appuyez sur la touche ENTER ( ).

connexion réseau. Sélectionnez [OK] et appuyez sur la touche ENTER ( ) pour terminer la connexion réseau.

ENTER ( ) pour continuer. Les nouveaux paramètres de connexion écrasent les paramètres réseau existants.

HB965DF-DD.BFRALL_FRE_7194.indd 28

la touche ENTER ( ) à l’étape 5 ci-dessus, le statut de la connexion réseau apparaît à l’écran. Vous pouvez aussi le tester via l’option [Statut connexion] du menu [Config.].

Raccordement au réseau sans fil Communication sans fil

PC Point d’accès ou routeur sans fil

La connexion peut également être établie en utilisant un point d’accès ou un routeur sans fil. Dans l’exemple de configuration d’une connexion sans fil ci-dessous, ce lecteur peut accéder au contenu de chaque ordinateur. La méthode de configuration et de connexion du réseau peut varier en fonction de l’équipement utilisé et de l’environnement du réseau. Ce lecteur est équipé d’un module sans fil IEEE 802.11n (bande de fréquences 2,4 GHz uniquement), qui prend également en charge les normes 802.11b/g. Pour obtenir des performances de connexion sans fil optimales, nous vous recommandons d’utiliser un réseau IEEE 802.11n (bande 2,4 GHz uniquement) certifié Wi-Fi (via un point d’accès ou un routeur sans fil).

Raccordement au réseau sans fil

REMARQUE • Pour obtenir des performances optimales, il est conseillé d’utiliser une connexion filaire directe entre votre système de cinéma à domicile et le routeur de votre réseau domestique ou votre modem ADSL/câble. Si votre système de cinéma à domicile est éloigné de votre routeur ou de votre modem ADSL/câble. Des câbles Ethernet ou LAN de 15 m ou plus sont disponibles dans le commerce. Si vous choisissez malgré tout d’établir une connexion sans fil, notez que les performances peuvent parfois être affectées par les autres appareils électroniques de votre domicile. • Un point d’accès est un dispositif qui vous permet de vous connecter sans fil à votre réseau domestique.

Pour plus de détails sur les étapes de connexion et les paramètres réseau, reportezvous aux instructions de configuration fournies avec votre point d’accès ou votre routeur sans fil.

HB965DF-DD.BFRALL_FRE_7194.indd 29

Paramétrage du réseau sans fil Avant de paramétrer le réseau sans fil, vous devez : – relier votre réseau domestique sans fil à l’internet haut débit ; – paramétrer le point d’accès ou le routeur sans fil ; – noter le SSID (identifiant de réseau sans fil) et le code de sécurité du réseau.

Pour la connexion réseau sans fil, le lecteur doit être configuré pour pouvoir communiquer avec le réseau. Ce réglage s’effectue dans le menu [Config.]. Paramétrez l’option [RÉSEAU] comme suit. Il est nécessaire de configurer le point d’accès ou le routeur sans fil avant de raccorder le lecteur au réseau.

à l’écran. Utilisez les touches U/u pour sélectionner [Sans fil] puis appuyez sur ENTER ( ).
