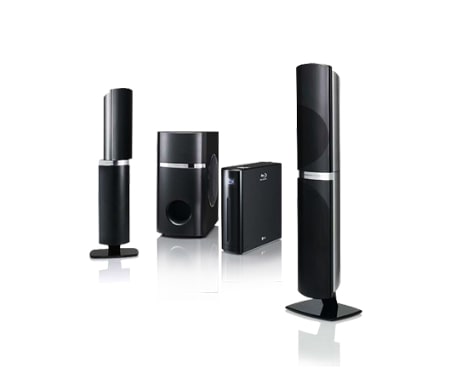

Mode d'emploi LG Home-Cinéma Blu-Ray 2.1

Systeme Home cinéma Blu-ray Disc™ /DVD style Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour consultation ultérieure. Un guide d’utilisation vidéo est également disponible sur le site www.mylg.fr

CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT: n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire.

ATTENTION: n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l ’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’ une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. ATTENTION: cet appareil utilise un système laser. Afin de garantir l’utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d’utilisation et conservez-le pour vous y référer ultérieurement. Si l’appareil nécessite une intervention de maintenance, contactez un point de service aprèsvente agréé. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Pour éviter l’exposition directe au faisceau laser, n’essayez pas d’ouvrir le boîtier. Le rayonnement laser est visible lorsque l’appareil est ouvert. NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

HB45E-D0.BFRALL FRE 0006.indd 3

PRÉCAUTION concernant le cordon d’ alimentation

Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’ utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil et, si son aspect indique qu’il est endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil, et faites remplacer le cordon par une pièce de rechange appropriée auprès d’un point de service après-vente agréé. Protégez le cordon d’alimentation de sorte qu ’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’ installation de l’appareil, assurez-vous que la prise soit facilement accessible. Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l’appareil : pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l ’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Les piles ne doivent pas être exposées à une chaleur excessive comme le soleil, ou le feu.

HB45E-D0.BFRALL FRE 0006.indd 4

ATTENTION: l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. Mise au rebut des produits

sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE.

électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

appareil contribue à protéger l ’environnement et la santé des personnes.

traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit. LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 2006/95/EC, et ErP Directive 2009/125/EC. Représentant européen : LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere, Pays-Bas (Tel : +31-(0)36-547-8888)

Remarques sur les droits d’auteur

• De plus, les technologies BD-ROM Mark et BD+ sont également utilisées en tant que systèmes de protection du contenu pour le format Bluray, ce qui implique certaines restrictions pour les contenus protégés par BD-ROM Mark et/ou BD+, notamment en termes de lecture. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé.

Avis important concernant le système couleur du téléviseur Le système couleur de ce lecteur diffère en fonction des disques lus. Par exemple, lorsque le lecteur lit le disque enregistré dans le système couleur NTSC, l’image est diffusée sous forme de signal NTSC. Seuls les téléviseurs multisystème peuvent recevoir l’ensemble des signaux retransmis à partir du lecteur. • Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. • Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran.

• De même que le système CSS (Content Scramble System) protège le contenu des DVD, le système AACS (Advanced Access Content System) protège le contenu des disques Blu-ray ; les contenus ainsi protégés sont donc soumis à certaines restrictions en termes de lecture, de sortie de signal analogique, etc. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil.

• Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

• De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. • Ce produit est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Macrovision et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Macrovision. Les opérations d’ingénierie inverse et de démontage sont interdites. • Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’ enregistrement, l’utilisation, la diffusion, la distri-bution ou la révision sans autorisation d ’émissions télévisées, de cassettes vidéo, de BD-ROM, de DVD, de CD et d’autres contenus peut engager votre responsabilité civile et/ou criminelle.

HB45E-D0.BFRALL FRE 0006.indd 5

Précautions et mises en garde

Raccordement des enceintes au lecteur

Raccordement à votre téléviseur

Présentation de la technologie SIMPLINK

Raccordement des enceintes

Connexions avec un équipement externe

Symboles utilisés dans ce manuel

Connexion OPTICAL IN 1/2 Raccordement à votre réseau domestique

Raccordement au réseau câblé

AVCHD (codec vidéo avancé en haute définition)

Paramétrage du réseau câblé

Configurations système spécifiques

Raccordement d’un périphérique USB

Remarques sur la compatibilité

HB45E-D0.BFRALL FRE 0006.indd 6

Commande d’un téléviseur à l’aide de la télécommande fournie

Utilisation des fonctions BD-LIVE

Lecture d’un fichier vidéo et d’un disque VR

Réglage de la télécommande pour commander votre téléviseur

Utilisation de la fonction Radio

Lecture de contenu via votre réseau domestique

Utilisation de la fonction NetCast™ Entertainment Access

Manipulation de l appareil

HB45E-D0.BFRALL FRE 0006.indd 7

Une section dont le titre comporte l’un des symboles suivants ne s’applique qu’aux disques représentés par ce symbole.

Le symbole “ ” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

DVD-Vidéo, DVD±R/RW en mode vidéo ou VR et finalisé

Symboles utilisés dans ce manuel REMARQUE Indique des remarques et fonctionnalités spéciales.

ATTENTION Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.

HB45E-D0.BFRALL FRE 0006.indd 8

CD-ROM du logiciel Nero MediaHome 4 Essentials (1)

DVD-RW 8 / 12 cm - Mode VR, mode vidéo et finalisé uniquement. - Format AVCHD finalisé. - Disques DVD-RW contenant des fichiers vidéo, musicaux ou photo.

Station d’accueil iPod Patins

Disques pouvant être lus Disques Blu-ray - Disques tels que des films disponibles à l’achat ou à la location. - Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo.

HB45E-D0.BFRALL FRE 0006.indd 9

8/12 cm Disques tels que des films disponibles à l’achat ou à la location. DVD±R 8 / 12 cm - Mode vidéo et finalisé uniquement. - Les disques double couche sont également acceptés. - Format AVCHD finalisé. - Disques DVD±R contenant des fichiers vidéo, musicaux ou photo.

Câbles d’enceinte à code couleur (3)

DVD+RW 8 / 12 cm - Mode vidéo et finalisé uniquement. - Format AVCHD. - Format AVCHD finalisé. - Disques DVD+RW contenant des fichiers vidéo, musicaux ou photo. Audio CD 8 / 12 cm CD-R/RW 8 / 12 cm - Disques CD-R/RW contenant des fichiers audio, vidéo, musicaux ou photo.

REMARQUES • Selon les caractéristiques du matériel d’enregistrement ou du CD-R/RW (ou DVD±R/RW) à proprement parler, certains CD-R/RW (ou DVD±R/RW) peuvent ne pas être lus par l’appareil.

• En fonction du logiciel d’enregistrement et de la finalisation, il est possible que certains disques enregistrés (CD-R/RW, DVD±R/RW, BD-R/RE) ne puissent pas être lus. • Les BD-R/RE, DVD+R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/DVD risquent de ne pas être lus s’ils sont endommagés ou sales, ou si la lentille du lecteur présente de la poussière ou de la condensation. • Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.) • Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. • Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible. • Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation, cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. • Vous devez choisir l’option de format de disque [À image ISO] lorsque vous formatez des disques réinscriptibles afin qu’ils soient compatibles avec les lecteurs LG. Si vous choisissez l’option “ Système de fichiers actifs”, le disque ne pourra pas être lu sur le lecteur LG. (À image ISO/ Système de fichiers actifs : options de formatage de disque pour Windows Vista)

HB45E-D0.BFRALL FRE 0006.indd 10

• Les fichiers vidéo haute définition contenus sur un CD ou un périphérique USB 1,0/1,1 risquent de ne pas être lus correctement. Pour lire des fichiers vidéo haute définition, il est recommandé d’utiliser les formats BD, DVD ou USB 2,0.

Extensions de fichiers disponibles : “.jpg”, “.jpeg”, “.png”, “.avi”, “.divx”, “.mpg”, “.mpeg”, “ .mkv”, “.mp4”, “.mp3”, “.wma”, “.wav” Les extensions de fichiers disponibles varient suivant les serveurs DLNA.

Certains fichiers “.wav” ne sont pas pris en charge par cet appareil.

Les noms des fichiers sont limités à 180 caractères.

• Ce lecteur prend en charge le format H.264/ MPEG-4 AVC profil Main ou High au niveau 4,1. Dans le cas d’un fichier de niveau supérieur, un message d’avertissement s’affichera à l’écran.n. • Ce lecteur ne prend pas en charge les fichiers enregistrés avec fonction GMC*1 ou Qpel*2. Il s’agit de techniques d’encodage vidéo du standard MPEG4, comme celles dont disposent DivX ou XVID.

Suivant la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support. Nombre maximal de fichiers par dossier: 2 000 (nombre total de fichiers et de dossiers) Format des CD-R/RW, DVD±R/RW et BD-R/ RE: ISO 9 660+JOLIET, UDF et UDF Bridge •

Fichiers vidéo Taille de résolution disponible: 1 920 x 1 080 pixels (L x H) Sous-titres compatibles: SubRip (.srt/. txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

*1 GMC – Global Motion Compensation (compensation globale de mouvements) *2 Qpel – Quarter pixel (quart de pixel)

MUSIQUE Fréquence d’échantillonnage: dans la plage 8 kHz à 48 KHz (WMA), dans la plage 11 kHz à 48 kHz (MP3) Débit binaire: dans la plage 8 kbps à 320 kbps (WMA, MP3),

Le filtre VobSub (.sub) n’est pas disponible avec la fonction [Home Link]. Formats codec compatibles: “DIVX3.xx”, “ DIVX4.xx”, “DIVX5.xx”, “XVID”, “DIVX6.xx” (lecture standard uniquement), H.264/MPEG-4 AVC,

Formats audio compatibles: “Dolby Digital”, “DTS”, “MP3”, “WMA”, “AAC”, “AC3” Ce lecteur n’est pas entièrement compatible avec le format audio WMA et AAC. Fréquence d’échantillonnage: dans la plage 32-48 kHz (WMA), dans la plage 16-48 kHz (MP3), Débit binaire: dans la plage 20-320 Kbit/s (WMA), dans la plage 32-320 Kbit/s (MP3) •

HB45E-D0.BFRALL FRE 0006.indd 11

• Ce lecteur ne prend pas en charge les balises ID3 intégrées dans les fichiers MP3. • La durée totale de lecture indiquée à l’écran peut ne pas être correcte pour les fichiers VBR.

PHOTO Taille recommandée: Inférieure à 4 000 x 3 000 x 24 bits/pixel Inférieure à 3 000 x 3 000 x 32 bits/pixel •

Les fichiers d’image photo progressifs et à compression sans perte ne sont pas pris en charge.

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

AVCHD (codec vidéo avancé en haute définition)

Ce lecteur peut lire les disques au format AVCHD. Ces disques sont normalement enregistrés et utilisés dans les caméscopes.

Le format AVCHD est un format d’enregistrement numérique de vidéo haute définition.

Le format MPEG-4 AVC/H.264 peut compresser les images avec une plus grande efficacité que le format de compression d’image conventionnel.

Certains disques AVCHD utilisent le format “x.v.Colour”.

Ce lecteur peut lire les disques AVCHD au format “x.v.Colour”.

Selon leurs conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus.

Les disques au format AVCHD doivent être finalisés.

Le format “x.v.Colour” offre une palette de couleurs plus vaste que les disques pour caméscope DVD normaux.

HB45E-D0.BFRALL FRE 0006.indd 12

Configurations système spécifiques Pour la lecture vidéo haute définition: •

Écran haute définition doté de prises d’ entrée HDMI.

BD-ROM avec du contenu haute définition.

Une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur pour certains contenus (indiqués par les auteurs du disque).

Pour l’extrapolation des DVD de définition standard, une entrée HDMI ou DVI compatible HDCP est nécessaire sur votre téléviseur afin d’accéder aux contenus protégés contre la copie.

Remarques sur la compatibilité •

Comme les disques BD-ROM sont un nouveau format, certains problèmes avec les disques, la connexion numérique ou d ’autres problèmes de compatibilité sont possibles. Si vous rencontrez des problèmes de compatibilité, contactez un point de service après-vente agréé.

Pour visionner un contenu haute définition et extrapoler un contenu DVD de définition standard, il peut être nécessaire d’avoir une entrée HDMI ou une entrée DVI compatible HDCP sur votre téléviseur.

Certains DVD et BD-ROM peuvent limiter l ’utilisation de certaines fonctionnalités ou commandes.

Vous pouvez utiliser un périphérique USB qui sert à stocker des informations liées au disque, notamment les contenus en ligne téléchargés. Le disque que vous utilisez déterminera la durée de conservation de ces informations.

Télécommande • • • • • • •a • • • • • •

Retirez le couvercle des piles au dos de la télécommande, et insérez deux piles R03 en (taille AAA), respectant les polarités.

HB45E-D0.BFRALL FRE 0006.indd 13

m/M SCAN: permet d’effectuer une recherche vers l’arrière ou l’avant. ./> SKIP: Permet de passer à la piste, au fichier ou au chapitre précédent/suivant. x (STOP): permet d’arrêter la lecture. B (PLAY): permet de démarrer la lecture. X (PAUSE): permet de mettre la lecture en pause. SPEAKER LEVEL: Règle le volume sonore du haut-parleur souhaité. SOUND EFFECT: Sélectionne un mode d’effet sonore. VOL +/- : Ajustez le volume des haut-parleurs. OPTICAL: Passe automatiquement en mode d’entrée optique MUTE: Passer en mode muet. • • • • • • •c • • • • • • HOME: permet d’afficher ou de quitter le [Menu d’accueil].

l’ampli. Chaque fil a un code couleur. Connectez les fils aux haut-parleurs en fonction des codes couleur de chaque fil.

ATTENTION Veillez à ce que les enfants ne mettent pas les mains ou tout autre objet dans le canal du hautparleur. *Canal du haut parleur pour l’excitation aéroacoustique : basses abondantes sur un hautparleur acoustique.

HB45E-D0.BFRALL FRE 0006.indd 16

Raccordement à votre téléviseur Effectuez la ou les connexions suivantes en fonction des capacités de vos appareils à connecter à l’ampli. •

Connexion HDMI (voir pages 17-18)

Connexion HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (type A, version 1.3). Raccordez la prise de sortie HDMI OUT de l’appareil à la prise d’entrée HDMI IN d’un téléviseur ou d’un moniteur compatible HDMI. Connexion HDMI Lecteur

• Il existe plusieurs façons de connecter le lecteur en fonction de votre TV et des autres appareils que vous souhaitez connecter. Choisissez l’une des connexions présentées dans le manuel.

• Veuillez vous référez aux manuels de votre TV, chaîne hi-fi ou autres dispositifs nécessaires pour effectuer les connexions correctement. • Assurez-vous que le lecteur est branché directement à votre TV. Réglez la TV sur le canal d’entrée vidéo. • Ne branchez pas votre lecteur via votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie.

Réglez la source du téléviseur sur HDMI (reportez-vous au manuel d’utilisation de votre téléviseur).

HB45E-D0.BFRALL FRE 0006.indd 17

REMARQUES • Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumez-le. • Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI.

• Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (la longueur du câble ne doit généralement pas dépasser 4,5 m et vous devez utiliser un câble HDMI haut-débit (version 1.3).

• Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet. • Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 19.) • Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Config.] (voir page 28). • Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil. - L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720 x 576p, 1280 x 720p, 1920 x 1080i et 1920 x 1080p.

Présentation de la technologie SIMPLINK

Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK. Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

REMARQUES • Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez. • Pour utiliser la fonction SIMPLINK il est nécessaire d’utiliser la prise OPTICAL IN 1 afin de pouvoir écouter le son du téléviseur sur le système d’ enceintes.

• Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. - L’image ne s’affichera pas correctement avec un appareil non HDCP. - Ce lecteur ne peut pas effectuer la lecture et le téléviseur affiche un écran noir.

HB45E-D0.BFRALL FRE 0006.indd 18

Connexion vidéo Raccordez la prise de sortie vidéo VIDEO OUT du lecteur à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son sortir des enceintes du système.

’option [Résolution] puis appuyez sur ENTER ( ) ou i pour accéder au troisième niveau de menu.

’option de premier niveau souhaitée, puis appuyez sur i pour accéder au deuxième niveau.

• Il est possible que certains périphériques USB ne fonctionnent pas avec cet appareil. • Les appareils photo numériques et les téléphones mobiles ne sont pas compatibles. • Le port USB de l’appareil ne peut pas être raccordé à un ordinateur.

HB45E-D0.BFRALL FRE 0006.indd 26

la résolution souhaitée, puis appuyez sur la touche ENTER ( ) pour confirmer votre choix.

• Si votre téléviseur n’accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 576p comme suit:

le réglage souhaité, puis appuyez sur i ou ENTER ( )pour confirmer votre choix.

Format d’image Sélectionnez une option de format d’image en fonction du type de votre téléviseur. [4:3 Format respecté] Sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 4:3 standard. Les images 16:9 s’affichent avec une bande noire en haut et en bas de l’écran. [4:3 Recadrage auto] Sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 4:3 standard. Les images sont recadrées pour tenir dans votre écran de téléviseur. L’image est réduite sur les côtés. [16:9 Original] sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 16:9. L’image de format 4:3 s’affiche avec son rapport largeur/hauteur d’origine, avec des bandes noires sur les côtés gauche et droit.

HB45E-D0.BFRALL FRE 0006.indd 27

Résolution Cette option permet de définir la résolution de sortie du signal vidéo HDMI et en composantes. Reportez-vous aux pages 19 et 78 pour plus de détails sur le réglage de la résolution.

Vous ne pouvez pas sélectionner les options [4:3 Format respecté] et [4:3 Recadrage auto] lorsque la résolution choisie est supérieure à 720p.

[Auto] Si la prise de sortie HDMI OUT est raccordée à un téléviseur fournissant des informations sur l’affichage (EDID), cette option sélectionne automatiquement la résolution la mieux adaptée au téléviseur raccordé. [1080p] Sortie vidéo progressive en 1 080 lignes. [1080i] Sortie vidéo entrelacée en 1 080 lignes. [720p] Sortie vidéo progressive en 720 lignes. [576p] Sortie vidéo progressive en 576 lignes. [576i] Sortie vidéo entrelacée en 576 lignes.

Mode 1080p Lorsque la résolution est réglée sur 1080p, sélectionnez [24Hz] pour une présentation adaptée des films (1080p/24 Hz) avec un téléviseur HDMI compatible avec une entrée 1080p/24 Hz.

REMARQUES • Lorsque vous sélectionnez [24Hz], vous pouvez constater une perturbation de l’image lors du passage du mode vidéo au mode film. Dans ce cas, sélectionnez [50Hz].

• Même lorsque l’option [Mode 1080p] est réglée sur [24Hz], si votre téléviseur n’est pas compatible avec le réglage 1080p/24 Hz, la fréquence de la sortie vidéo sera de 50 Hz.

Rég. couleur HDMI Sélectionnez le type de sortie de la prise HDMI OUT. Pour ce réglage, reportez-vous au manuel de votre téléviseur. [YCbCr] Sélectionnez cette option lorsque vous raccordez le lecteur à un téléviseur HDMI. [RGB] Sélectionnez cette option lorsque vous raccordez le lecteur à un téléviseur DVI (RGB).

Menu [LANGUE] Affichage Menu Sélectionnez une langue pour le menu [Config.] et l’affichage à l’écran.

Menu disque/Audio/Sous-titres Sélectionnez la langue de votre choix pour la piste audio, les sous-titres et le menu du disque. [Original] Désigne la langue d’origine dans laquelle le disque a été enregistré. [Autre] Appuyez sur ENTER ( )pour sélectionner une autre langue. Utilisez les touches numériques, puis appuyez sur ENTER ( ) pour saisir le numéro à 4 chiffres correspondant indiqué dans la liste des codes de langue, page 75. [Arrêt] (pour le sous-titrage des disques uniquement) Désactive les sous-titres.

REMARQUE Votre réglage de la langue peut ne pas fonctionner sur certains disques.

HB45E-D0.BFRALL FRE 0006.indd 28

Menu [AUDIO] Réglages enceintes Pour obtenir un son optimal, utilisez le menu Réglage HP pour spécifier le volume des enceintes que vous avez raccordées et leur distance par rapport à votre position d’écoute. Utilisez l’option Test pour régler le volume des enceintes au même niveau.

HD AV Sync Avec la télévision numérique, il arrive parfois qu’un écart se produise entre l’image et le son. Si c’est le cas, vous pouvez compenser cet écart en appliquant un décalage sur le son de sorte qu’il “attende” en quelque sorte que l’image apparaisse. C’est ce que l’on appelle la synchronisation audiovisuelle en haute définition. Utilisez les touches U u pour augmenter ou diminuer le décalage, que vous pouvez paramétrer entre 0 et 300 ms.

[Enceintes] Sélectionnez une enceinte à régler. [Volume] Réglez le niveau de sortie de chaque enceinte. [Distance] Réglez la distance entre chaque enceinte et la position d’écoute. [Test/ Arrêt test son] Les enceintes émettront une tonalité de test. [OK] Confirme les réglages. [Annuler] Annule les réglages.

Le décalage variera en fonction de la chaîne de télévision numérique que vous regardez. Si vous changez de chaîne, il se peut que vous deviez réajuster la synchronisation audiovisuelle HD.

DRC (Contrôle de la gamme dynamique) Pendant la lecture du contenu encodé en Dolby Digital ou Dolby Digital Plus, vous pouvez vouloir compresser la gamme dynamique de la sortie audio (la différence entre les sons les plus forts et les plus faibles). Cela vous permet d’écouter un film en diminuant le volume sans perdre en clarté sonore. Pour obtenir cet effet, réglez l’option [DRC] sur [Marche].

REMARQUE Vous ne pouvez modifier le paramètre DRC que si aucun disque n’est inséré ou si le lecteur est complètement à l’arrêt.

HB45E-D0.BFRALL FRE 0006.indd 29

Menu [VERROU] Pour pouvoir accéder aux réglages [VERROU], vous devez saisir le code de sécurité à quatre chiffres que vous avez créé. Si vous n’avez pas encore saisi de mot de passe, vous serez invité à le faire. Saisissez deux fois un mot de passe à quatre chiffres, puis appuyez sur ENTER ( ) pour valider le nouveau mot de passe.

Vous pouvez créer ou modifier le mot de passe.

[Sans] Saisissez deux fois un mot de passe à quatre chiffres, puis appuyez sur ENTER ( ) pour valider le nouveau mot de passe. [Modifier] saisissez le mot de passe actuel et appuyez sur la touche ENTER ( ). Saisissez deux fois un mot de passe à quatre chiffres, puis appuyez sur ENTER ( ) pour valider le nouveau mot de passe.

Contrôle parental DVD Bloque la lecture de DVD associés à un certain niveau de contrôle en fonction de leur contenu. (Tous les disques ne sont pas associés à un niveau de contrôle.) [Contrôle parental 1-8] Le niveau 1 est le plus restrictif, et le niveau 8 est le moins restrictif. [Déverrouillage] Lorsque cette option est sélectionnée, le contrôle parental n’est pas activé et le disque peut être lu sans restriction.

Contrôle parental BD Déterminez une limite d’âge pour la lecture d’un BD-ROM. Utilisez les touches numériques pour indiquer une limite de visionnage pour les BD-ROM. [255] Tous les BD-ROM peuvent être lus. [0-254] Empêche la lecture des BD-ROM avec des niveaux de contrôle correspondants enregistrés dessus.

REMARQUE Si vous vous trompez, appuyez sur la touche CLEAR avant d’appuyer sur ENTER ( ). Saisissez ensuite le mot de passe correct.

REMARQUE Le [Contrôle parental BD] ne s’applique qu’aux disques Blu-ray disposant du système de contrôle avancé.

Si vous oubliez votre mot de passe Si vous oubliez votre mot de passe, vous pouvez l’effacer en procédant comme suit: 1. Retirez tout disque contenu dans le lecteur.

Réglage de la résolution Ce lecteur offre plusieurs résolutions de sortie pour les prises HDMI OUT. Vous pouvez modifier la résolution à l’aide du menu [Config.].

5 secondes. • Comme plusieurs facteurs affectent la résolution de sortie vidéo, reportez-vous à la section “Résolution de la sortie vidéo”, page 78.

[Config.], puis appuyez sur ENTER ( ). Le menu [Config.] apparaît.

HB45E-D0.BFRALL FRE 0006.indd 19

Raccordement de l’ antenne Raccordez l’antenne fournie pour écouter la radio. Raccordement de l’antenne

Connexions avec un équipement externe Connexion AUX Vous pouvez entendre le son de votre appareil externe doté de prises de sortie audio analogiques sur les enceintes du système. Raccordez les prises de sortie audio analogiques de votre appareil externe à l’entrée AUX L/R (INPUT) de cet appareil. Sélectionnez ensuite l’option [AUX] en appuyant sur la touche RADIO&INPUT, puis sur ENTER. ( ).

Vous pouvez également utiliser la touche FUNC. sur le dessus pour sélectionner le mode d’entrée.

REMARQUES Après avoir raccordé l’antenne filaire FM, veillez à ce qu’elle soit aussi horizontale que possible. Veillez à déployer complètement l’antenne filaire FM.

Vers la sortie audio de votre appareil (TV, VCR, etc.)

HB45E-D0.BFRALL FRE 0006.indd 20

Connexion PORT. IN Vous pouvez retransmettre le son de votre baladeur sur les enceintes du système. Raccordez la prise casque (ou sortie de ligne) du baladeur à la prise PORT. IN de cet appareil. Sélectionnez ensuite l’option [PORTABLE] en appuyant sur la touche RADIO&INPUT, puis sur ENTER. ( ). Vous pouvez également utiliser la touche FUNC. sur le dessus pour sélectionner le mode d’entrée.

1/2 Vous pouvez entendre le son de votre appareil externe doté d’une prise optique numérique sur les enceintes du système. Raccordez la prise de sortie optique de votre appareil externe aux prises OPTICAL IN 1/2 de l’appareil. Puis sélectionnez l’option [OPTICAL 1/2] en appuyant sur les touches RADIO&INPUT et ENTER ( ). Ou appuyez directement sur OPTICAL. Vous pouvez également utiliser la touche FUNC. sur le dessus pour sélectionner le mode d’entrée.

Vers la prise de sortie numérique optique de votre appareil

HB45E-D0.BFRALL FRE 0006.indd 21

Raccordement à votre réseau domestique

Raccordement au réseau câblé Routeur Service haut débit

Ce lecteur peut être raccordé à un réseau local via le port LAN présent à l’arrière ou via le module interne sans fil. Si vous raccordez l’appareil à un réseau domestique haut débit, vous avez accès à des services tels que les mises à jour logicielles, Home Link, l’interactivité BD-LIVE et des services de diffusion.

Raccordement au réseau câblé L’utilisation d’un réseau câblé offre les meilleures performances, car les périphériques raccordés se connectent directement au réseau et ne subissent pas d’interférences de radiofréquences. Reportez-vous à la documentation relative à votre périphérique réseau pour plus d’informations. Raccordez le port LAN du lecteur au port correspondant de votre modem ou routeur à l’aide d’un câble LAN ou Ethernet en vente dans le commerce (CAT5 ou, de préférence, connecteur RJ45). Dans l’exemple de configuration d’une connexion câblée ci-dessous, ce lecteur peut accéder au contenu de chaque ordinateur.

REMARQUES • Maintenez fermement la fiche lorsque vous branchez ou débranchez le câble LAN. Au moment de débrancher, ne tirez pas sur le câble LAN mais débranchez-le tout en appuyant sur la languette. • Ne raccordez pas un câble de téléphone modulaire au port LAN. • Comme il existe différentes configurations de raccordement, suivez les spécifications de votre opérateur de télécommunications ou de votre prestataire de services internet. • Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

HB45E-D0.BFRALL FRE 0006.indd 22

Paramétrage du réseau câblé Avant de paramétrer le réseau câblé, vous devez relier votre réseau domestique à internet en haut débit. S’il existe un serveur DHCP sur le réseau local via une connexion câblée, ce lecteur se verra attribuer automatiquement une adresse IP. Une fois le raccordement physique effectué, certains réseaux domestiques nécessitent de régler les paramètres réseau du lecteur. Paramétrez l’option [RÉSEAU] comme suit.

connexion réseau. Sélectionnez [OK] et appuyez sur la touche ENTER ( ) pour terminer la connexion réseau.

dans le menu [Config.] , puis appuyez sur la touche ENTER ( ).

la touche ENTER ( ) à l’étape 5 ci-dessus, le statut de la connexion réseau apparaît à l’ écran. Vous pouvez aussi le tester via l’option [Statut connexion] du menu [Config.].

Remarques sur la connexion réseau: •

Bon nombre de problèmes de connexion réseau qui surviennent pendant la configuration peuvent souvent être résolus en réinitialisant le routeur ou le modem. Pour ce faire, après avoir raccordé le lecteur au réseau domestique, éteignez et/ou débranchez rapidement le câble d ’alimentation du routeur ou du modem câblé du réseau domestique. Ensuite, rallumez l’appareil et/ou rebranchez le cordon d’alimentation.

Certaines opérations liées à la connexion à internet peuvent ne pas être possibles en raison de certaines restrictions fixées par le prestataire de services internet (ISP) fournissant votre connexion internet haut débit.

Tous les frais facturés par un ISP, notamment, mais sans s’y limiter, les frais de connexion, sont à votre charge.

Selon le prestataire de services internet (ISP), le nombre d’appareils pouvant recevoir le service internet peut être limité par les modalités de service applicables. Pour plus de détails, contactez votre ISP.

Un port LAN 10 Base-T ou 100 Base-TX est nécessaire pour un raccordement câblé à ce lecteur. Si votre service internet ne permet pas un tel raccordement, vous ne pourrez pas brancher le lecteur.

Vous devez vous servir d’un routeur pour pouvoir utiliser le service xDSL.

Un modem DSL est nécessaire pour utiliser le service DSL et un modem par câble est nécessaire pour pouvoir utiliser le service de modem par câble. Suivant la méthode d’accès de votre ISP et le contrat d’abonnement souscrit, il est possible que vous ne puissiez pas utiliser la fonctionnalité de connexion à internet offerte par ce lecteur ou que vous soyez limité quant au nombre d’appareils que vous pouvez raccorder simultanément. (Si votre ISP limite l’abonnement à un seul appareil, il est possible que ce lecteur ne puisse pas être raccordé lorsqu’un PC est déjà connecté.)

L’utilisation d’un “routeur” peut ne pas être autorisée ou être limitée en fonction des règles et restrictions mises en place par votre ISP. Pour plus de détails, contactez directement votre ISP.

Éteignez tous les appareils réseau non utilisés dans votre réseau domestique local. Certains appareils peuvent générer du trafic sur le réseau.

Notre entreprise décline toute responsabilité en cas de dysfonctionnement du lecteur et/ou de la fonctionnalité de connexion à internet suite à des erreurs ou problèmes de communication associés à votre connexion internet haut débit ou à tout autre équipement raccordé.

Les caractéristiques des disques BDROM accessibles via la fonctionnalité de connexion à internet ne sont ni créées ni fournies par notre entreprise, aussi ne sommes-nous pas responsables de leur bon fonctionnement ou de leur disponibilité continue. Certains contenus de disque disponibles via la connexion à internet peuvent ne pas être compatibles avec ce lecteur. Si vous avez des questions concernant ces contenus, contactez le producteur du disque.

Certains contenus internet peuvent nécessiter une connexion très haut débit.

Même si le lecteur est correctement raccordé et configuré, il se peut que certains contenus internet ne puissent pas être lus à cause d’un encombrement du réseau, de la qualité ou de la largeur de bande de votre service internet, ou de problèmes avec le fournisseur du contenu.

HB45E-D0.BFRALL FRE 0006.indd 24

Raccordement d’un périphérique USB Ce lecteur peut lire les fichiers vidéo, audio et photo contenus sur un périphérique USB.

U/u/I/i, et appuyez sur la touche LECTURE ou ENTER ( ) pour lire le fichier. Vous pouvez vérifier à l’écran l’espace disponible sur le périphérique USB.

U/u/I/i, puis appuyez sur B (lecture) ou ENTER ( ) pour lire le fichier.

Pour la plupart des CD audio, BD-ROM et DVD-ROM, la lecture démarre automatiquement.

USB jusqu’à ce qu’il soit en place. Connexion USB -1

périphérique USB avec précaution. Connexion USB -2 Lorsque vous raccordez le périphérique USB en étant dans le menu d’accueil, le lecteur lit automatiquement un fichier de musique contenu dans le périphérique USB. Si le périphérique de stockage USB contient divers types de fichiers, un menu permettant de sélectionner le type de fichier apparaît.

Le chargement des fichiers peut prendre quelques minutes en fonction du nombre de fichiers stockés sur le périphérique USB. Sélectionnez [Annuler] et appuyez sur la touche ENTER ( ) pour arrêter le chargement.

HB45E-D0.BFRALL FRE 0006.indd 25

REMARQUES • Ce lecteur prend en charge les clés mémoire USB et disques durs externes aux formats FAT16, FAT32 et NTFS lors de l’accès aux fichiers (musique, photos et films). Toutefois, les fonctionnalités BD-LIVE et d’enregistrement de CD audio ne prennent en charge que les formats FAT16 et FAT32. Lorsque vous utilisez les fonctionnalités BD-LIVE et d’enregistrement d’un CD audio, utilisez une clé USB à mémoire Flash ou un disque dur externe au format FAT16 ou FAT32.

Réglages Réglage des paramètres Vous pouvez modifier les réglages de votre lecteur dans le menu [Config.].

option de deuxième niveau souhaitée, puis appuyez sur ENTER ( ) pour accéder au troisième niveau.

[16:9 Total] Sélectionnez cette option lorsque l’appareil est connecté à un téléviseur 16:9. L’image de format 4:3 est ajustée horizontalement (dans des proportions linéaires) de sorte à remplir tout l’écran.

Indicatif régional Indiquez le code de la région dont les normes ont servi à déterminer le niveau de contrôle du DVD, en vous reportant à la liste page 74.

du clavier. Le mot de passe est effacé.

HB45E-D0.BFRALL FRE 0006.indd 30

Menu [RÉSEAU] Les réglages [RÉSEAU] sont nécessaires pour mettre à jour le logiciel et utiliser les fonctionnalités BD Live, Home Link et Netcast.

Config. connexion Si votre environnement de réseau domestique est prêt pour la connexion de l’appareil, celuici doit être configuré pour la connexion réseau afin de pouvoir communiquer sur le réseau. (Reportez-vous à la section “Raccordement à votre réseau domestique”, pages 22.)

Si vous voulez connaître l’état du réseau sur le lecteur, sélectionnez l’option [Statut connexion] et appuyez sur la touche ENTER ( ) pour vérifier si une connexion réseau ou internet a été établie.

Connexion BD-LIVE Vous pouvez limiter l’accès à internet lorsque les fonctions BD-LIVE sont utilisées. [Autorisée] L’accès à internet est autorisé pour tous les contenus BD-LIVE. [Autorisée en partie] L’accès à internet est autorisé uniquement pour les contenus BD-LIVE dotés de certificats des fournisseurs de contenus. L’accès à internet et les fonctions en ligne AACS sont interdites pour l’ensemble des contenus BD-LIVE dépourvus de certificat.

Menu [AUTRES] DivX VOD À propos des vidéos DivX: DivX® est un format vidéo numérique créé par DivX, Inc. Cet appareil est officiellement certifié DivX et peut donc lire les vidéos DivX. Pour plus d’ informations et pour obtenir des outils logiciels permettant de convertir vos fichiers en vidéos DivX, consultez le site www.divx.com. À propos des vidéos à la demande DivX : vous devez enregistrer cet appareil certifié DivX® pour pouvoir lire le contenu de vidéos à la demande (VOD) DivX. Pour générer le code d’enregistrement, accédez à la section DivX VOD du menu de configuration. Accédez ensuite au site vod. divx.com et renseignez ce code pour terminer le processus d’enregistrement et obtenir plus d ’informations sur les vidéos à la demande DivX.

[Enregistrer] Permet d’afficher le code d’enregistrement de votre lecteur. [Annuler enregistr.] Permet de désactiver votre lecteur et d’ afficher le code de désactivation.

REMARQUE Toutes les vidéos téléchargées via le service DivX VOD avec le code d’enregistrement de ce lecteur ne peuvent être lues que sur cet appareil.

[Interdite] L’accès à internet est interdit pour l’ ensemble des contenus BD-LIVE.

HB45E-D0.BFRALL FRE 0006.indd 31

Extinction auto L’économiseur d’écran s’active dès que le lecteur reste inactif pendant cinq minutes environ. Si vous réglez cette option sur [Marche], l’ampli s’éteint automatiquement une fois que l’économiseur d’écran s’est affiché pendant 25 minutes. Réglez cette option sur [Arrêt] pour que l’ économiseur d’écran reste affiché jusqu’à ce que l’appareil soit de nouveau utilisé.

Effets sonores Vous pouvez sélectionner un mode son approprié. Appuyez plusieurs fois sur la touche SOUND EFFECT jusqu’à ce que le mode souhaité apparaisse sur l’afficheur du panneau avant ou sur l’écran du téléviseur. Les éléments affichés pour l’égaliseur peuvent être différents selon les sources et les effets sonores. [Natural]: offre un son naturel améliorant le confort d’écoute.

Réglages d’usine Vous pouvez rétablir les réglages d’usine par défaut du lecteur.

[Bypass]: le contenu comportant des signaux audio surround multicanaux est lu conformément à la façon dont il a été enregistré.

Effacer stockage BD Initialise les contenus BD à partir du périphérique de stockage USB connecté.

[Bass Blast]: renforce l’effet sonore des graves sur les enceintes avant gauche et droite et le caisson de graves.

REMARQUE Si vous utilisez l’option [Réglages d’usine] pour réinitialisez le lecteur aux réglages d’origine fait en usine, vous devez redéfinir toutes les activations des services en ligne et tous les paramètres réseau.

Logiciel Information Affiche la version actuelle du logiciel. Mise à jour Vous pouvez mettre à jour le logiciel en raccordant l’appareil directement au serveur de mise à jour des logiciels (voir pages 76-77).

[Clear Voice]: ce mode permet de mieux entendre les voix et en améliore la clarté. [Virtual]: ce mode vous permet de profiter d’ un son plus dynamique avec optimisation du canal central. [Game]: vous permet d’obtenir un son plus virtuel lorsque vous jouez à des jeux vidéo. [Night]: cette fonction peut être utile lorsque vous voulez regarder un film à bas volume tard la nuit. [Mus. ReTouch]: permet d’optimiser le son lorsque vous écoutez des fichiers MP3 ou d’ autres musiques compressées. Ce mode n’est disponible que pour les sources à 2 canaux. [Loudness]: Permet d’améliorer le rendu des sons graves et aigus. [Natural Plus]: vous pouvez profiter de l’effet de son naturel comme en mode 5.1 canaux.

Avertissement Appuyez sur la touche ENTER ( ) pour voir l ’avis de non-responsabilité du service réseau page 83.

HB45E-D0.BFRALL FRE 0006.indd 32

4 Utilisation Lecture générale

vers la gauche de la fente comme illustré ci-dessous. Si le lecteur est à l’horizontale, placez un disque avec l’étiquette orientée vers le haut de la fente. Il est ensuite automatiquement inséré.

Lorsque vous raccordez simultanément deux périphériques, l’écran ci-dessus apparaît.
