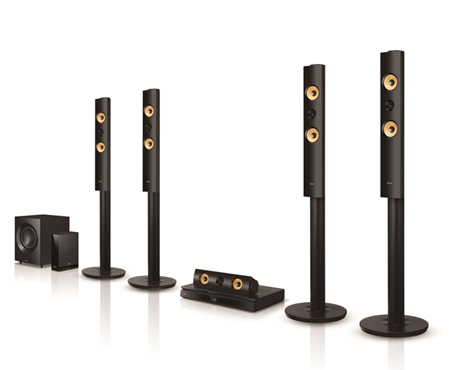

Mode d'emploi LG Home Cinema 5.1CH 1000W

Home Cinéma Blu-ray 3D™ / DVD

Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. BH7240BW (BH7240BW, S74B1-F/S, S74T1-C, S73T1-W, T2, W4-2) BH7540TW (BH7540TW, S74T1-S/C, S73T1-W, T2, W4-2)

CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT: n’installez pas cet appareil dans un espace confiné tel qu’une bibliothèque ou tout autre meuble similaire. ATTENTION: n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent.

Le non-respect des procédures d’utilisation ou de réglage présente un risque d’exposition à des rayonnements dangereux. ATTENTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n’a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d’utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d’incendie. Examinez régulièrement le cordon de votre appareil. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser l’appareil et faites remplacer le cordon par un cordon strictement identique auprès d’un point de service aprèsvente agréé. Protégez le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d’où sort le cordon de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez le cordon d’alimentation de la prise électrique. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

Démarrage Cet appareil est équipé d’une batterie transportable ou de piles rechargeables.

ATTENTION: l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. Élimination de votre ancien appareil

électroniques doivent être jetés séparément, dans les videordures prévus à cet effet par votre municipalité.

aidera à réduire les conséquences négatives et risques éventuels pour l’environnement et la santé humaine.

l’élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit.

Mise au rebut des piles ou batteries usagées

associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) Pb ou du plomb (Pb) si la batterie contient plus de 0,0005% de mercure, 0,002% de cadmium ou 0,004% de plomb.

collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

vos piles ou batteries usagées, merci de bien vouloir vous adresser votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Retrait sans danger de la batterie ou des piles de l’appareil: pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

Avis de l’Union européenne concernant les produits sans fil

LG Electronics déclare par la présente que ce ou ces produits sont conformes aux exigences essentielles et aux dispositions applicables des directives 1999/5/CE, 2004/108/CE, 2006/95/CE, 2009/125/CE et 2011/65/EU. Vous pouvez obtenir une copie de la déclaration de conformité à l’adresse suivante. Contactez le bureau pour la conformité de ce produit: LG Electronics Inc. EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands yy Veuillez noter que ce Centre n’est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit. Pour une utilisation en intérieur uniquement. Déclaration d’exposition aux rayonnements de radiofréquences Cet appareil doit être installé et utilisé à une distance minimale de 20 cm.

Remarques sur les droits d’auteur yy Comme AACS (Advanced Access Content System) est approuvé en tant que système de protection de contenus pour le format de disque Blu-ray, à l’instar de CSS (Content Scramble System) qui est utilisé pour le format DVD, certaines restrictions s’imposent pour la relecture, la sortie de signaux analogiques, etc., des contenus protégés par AACS. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil. yy Par ailleurs, BD-ROM Mark et BD+ sont également utilisés en tant que systèmes de protection de contenus pour le format de disque Blu-ray, qui impose certaines restrictions, notamment les restrictions de lecture pour les contenus protégés par BD-ROM Mark et/ou BD+. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé. yy De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie. yy Cet appareil est doté d’une technologie de protection des droits d’auteur protégée par des brevets américains et d’autres droits sur la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Rovi et est exclusivement réservée à un usage domestique et à d’autres types de visionnage limités, sauf autorisation expresse de Rovi. Les opérations d’ingénierie inverse et de démontage sont interdites. yy Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distrib-ution ou la révisio

Avertissement important pour votre système de télévision en couleur Le système de couleur de ce reproducteur diffère en fonction du disque en cours de reproduction.

Seulement la TV couleur multi-système peut capter tous les signaux restitués par le reproducteur. yy Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées. yy Le téléviseur multisystème change le système couleur automatiquement en fonction des signaux d’entrée. Si le système couleur n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran. yy Même si les disques enregistrés dans le système couleur NTSC s’affichent correctement sur votre téléviseur, il est possible que leur enregistrement pose problème dans votre enregistreur.

yy Regarder un contenu 3D pendant une période prolongée peut provoquer des vertiges et de la fatigue. yy Nous déconseillons à une personne infirme, à un enfant ou à une femme enceinte de regarder un film en mode 3D. yy Si vous ressentez des maux de tête, de la fatigue ou des vertiges en regardant des contenus 3D, il est fortement recommandé que vous arrêtiez la lecture et que vous vous reposiez jusqu’à ce que vous vous sentiez bien.

Par exemple, lorsque le reproducteur lit le disque enregistré sur un système de couleur NTSC, l’image est restituée comme un signal NTSC.

Consignes de sécurité Introduction – Disques lisibles et pictogrammes utilisés dans ce manuel – À propos du symbole “7” – Code de région – Sélectionnez un système Télécommande Panneau avant Panneau arrière

Positionnement du système Raccordement des enceintes – Raccordement des enceintes au lecteur – Branchement des haut parleurs arrière sur le récepteur sans fil Branchement des enceintes sans fil – Configurer le récepteur sans fil pour la première fois – Jumelage manuel du récepteur sans fil Raccordement à votre téléviseur – Présentation de la technologie SIMPLINK – Fonction ARC (canal de retour audio) – Réglage de la résolution Raccordement de l’antenne Connexions avec des équipements externes – Connexion AUX – Connexion OPTICAL IN – Connexion HDMI IN 1/2 Raccordement à votre réseau domestique – Raccordement au réseau câblé – Paramétrage de réseau câblé – Raccordement au réseau sans fil – Paramétrage du réseau sans fil

13 14 14 14 15 16 16 16 17 18 18 18 19 20 20 21 22 22

25 26 26 27 28 29 30 31 32

Configuration initiale Lecture générale – Réglage des paramètres – Menu [RÉSEAU] – Menu [AFFICHAGE] – Menu [LANGUE] – Menu [AUDIO] – Menu [VERROU] – Menu [AUTRES]

34 34 35 35 35 36 36 36 37

Effets sonores Son 3D Affichage du menu d’accueil – Utilisant le menu [HOME] – Utilisation du Partage Intelligent Lecture des périphérique connectés – Lecture d’un disque – Lecture d’un disque Blu-ray 3D – Lecture d’un fichier sur un périphérique disque/USB – Lire un fichier sur un appareil Android – Lecture d’un fichier sur un serveur de réseau Connexion au serveur de réseau domestique pour PC – À propos de SmartShare PC Software

– Installer SmartShare PC Software – Partage de fichiers et de dossiers – Spécifications du système Lecture générale – Opérations de base pour contenu vidéo et audio – Opérations de base avec les photos – Utilisation du menu du disque – Reprise de la lecture – Mémoire de la dernière scène Affichage sur écran – Pour le contrôle de la lecture vidéo – Pour contrôler la vue photo Lecture avancée – Lecture répétée

38 39 40 40 40 40 41 42 42 42 42 43 43 44 44 45 46 46

Table des matières 46 46 47 47 47 48 48 49 49 49 50 50 51 51 52 52 53 53 53 53 54 54 54 54 54 54 54 55 55 56 56 57 58 58

– Répétition d’une section spécifique – Lecture à partir du temps sélectionné – Choisissez une langue de sous-titres – Ecoute d’une audio différente – Modification du format d’image – Modification de la page de code des sous-titres – Modification du mode d’image – Affichage des informations sur le contenu – Modification de l’affichage de la liste des contenus – Sélection d’un fichier de sous-titres – Pour écouter de la musique pendant un diaporama – Lire du contenu vers de la 3D Fonctionnalités avancées – Connexion Wi-Fi Direct™ – Utilisation de Miracast™ – Utilisation des fonctions BD-LIVE™ – Naviguer sur le Web – LG AV Remote – Mode de son privé – L’utilisation d’un clavier USB ou d’une souris Utilisation de la radio – Écoute de radio – Mémorisation des stations radio – Suppression d’une station mémorisée – Suppression de toutes les stations mémorisées – Amélioration de la réception FM – Consulter des informations sur une station de radio. Utilisation de Premium Utilisation de LG Smart World – Se connecter – Recherche des contenus en ligne Utilisation du menu My Apps Utilisation de la technologie Bluetooth – Écoute de musique stockée sur des périphériques Bluetooth

Dépannage – Généralités – Réseau – Image – Son – Support client – Avis concernant les logiciels open source

Commande d’un téléviseur à l’aide de la télécommande fournie – Réglage de la télécommande pour commander votre téléviseur Mise à jour logicielle du réseau – Notification des mises à jour réseau – Mise à jour du logiciel Informations supplémentaires – Fichiers requis – AVCHD (codec vidéo avancé en haute définition) – À propos des fonctions DLNA – Configurations système spécifiques – Remarques sur la compatibilité Spécifications de la sortie audio Liste des codes de région Liste des codes de langue Marques de commerce et licences Spécifications Entretien – Manipulation de l’appareil – Remarques sur les disques

63 64 64 64 66 66 67 68 68 68 69 70 71 72 74 77 77 77 78

Certain du contenu dans ce manuel est susceptible d’être différent de votre lecteur selon le logiciel du lecteur ou votre fournisseur de service.

Disques lisibles et pictogrammes utilisés dans ce manuel

Description yy Disques tels que des films disponibles à l’achat ou à la location. yy Disques “Blu-ray 3D” et disques “Blu-ray 3D ONLY” yy BD-R/RE enregistrés au format BDAV.

yy Disques BD-R/RE contenant des fichiers vidéo, musicaux ou photo. yy ISO 9660+JOLIET, UDF et UDF Bridge. yy Disques tels des films à acheter ou à louer.

yy Mode film et finalisé uniquement

yy Disques DVD±R/RW contenant des fichiers vidéo, musicaux ou photo.

Mode VR et finalisé uniquement

yy Disques CD-R/RW contenant des fichiers vidéo, musicaux ou photo.

DVD-R DVD-RW DVD+R DVD+RW (8 cm, 12cm)

DVD-RW (VR) (8 cm, 12cm) Audio CD (8 cm, 12cm) CD-R/RW (8 cm, 12cm)

yy Les disques double couche sont également acceptés.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

yy ISO 9660+JOLIET, UDF et UDF Bridge.

Signale des remarques spécifiques et des fonctions caractéristiques.

Avertit sur des dommages possibles qui peuvent être évités par un usage approprié de l’appareil.

yy Selon le logiciel de gravure et de finalisation, certains disques (CD-R/RW, DVD±R/RW, BD-R/RE) ne seront pas lus par cet appareil. yy Il est possible que les BD-R/RE, DVD±R/RW et CD-R/RW enregistrés à l’aide d’un ordinateur ou d’un enregistreur de CD/ DVD puissent ne pas être lus si le disque est endommagé ou sale, ou si la lentille du lecteur présente de la poussière ou de la condensation. yy Si vous enregistrez un disque à l’aide d’un ordinateur, même s’il est enregistré dans un format compatible, il existe une possibilité qu’il ne puisse pas être lu à cause des paramètres du logiciel d’application utilisé pour créer le disque. (Adressez-vous à l’éditeur du logiciel pour des informations plus détaillées.) yy Pour obtenir une qualité de lecture optimale, ce lecteur nécessite que les disques et les enregistrements répondent à certaines normes techniques. yy Les DVD préenregistrés sont automatiquement conformes à ces normes. Il existe de nombreux types de formats de disques enregistrables (dont des disques CD-R contenant des fichiers MP3 ou WMA), et ces formats requièrent certaines conditions préexistantes pour que la lecture soit possible. yy Veuillez noter qu’il est nécessaire d’avoir une autorisation pour télécharger des fichiers MP3 ou WMA et de la musique depuis internet. Notre société n’ayant pas le droit d’accorder une telle autorisation. cette dernière doit toujours être recherchée auprès du détenteur des droits d’auteur. yy Lorsque vous reformatez un disque réenregistrable, vous devez régler l’option du format du disque sur [Masterisé] pour que celui-ci soit compatible avec les lecteurs LG. Lorsque vous réglez l’option sur Life File System, vous ne pouvez pas l’utiliser sur les lecteurs LG. (Masterisé / Live File System : système de format de disque pour Windows Vista).

À propos du symbole “7” Le symbole “7” peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n’est pas disponible avec ce support spécifique.

Code de région Un code de région est indiqué à l’arrière de l’appareil. Ce dernier ne peut lire que les disques DVD ou BD-ROM de la même zone ou portant la mention “ALL” (Toutes zones).

Sélectionnez un système Ouvrez le support de disque au moyen du bouton B (OPEN/CLOSE) puis, appuyez et maintenez M (PAUSE) pendant plus de 5 secondes pour changer le système de couleur (PAL /NTSC /AUTO).

yy Selon les caractéristiques des appareils de gravure ou des disques CD-R/RW (ou DVD±R/RW) en soi mêmes, certains disques CD-R/RW (ou DVD±R/RW) ne seront pas lus par cet appareil.

• • • • • • a • • • • • • 1 (POWER): permet d’allumer ou d’éteindre le lecteur. B (OPEN/CLOSE): permet d’ouvrir ou de fermer le plateau du disque. FUNCTION: permet de modifier la source d’entrée. Touches numériques 0-9: sélectionne des options numérotées dans un menu. CLEAR: enlève un nombre quand on place un mot de passe ou une connexion réseau. REPEAT (h): répète la lecture de la section ou de la séquence.

Retirez le couvercle du compartiment des piles à l’arrière de la télécommande, puis insérez deux piles R03 (AAA) en respectant la polarité 4 et 5.

• • • • • • b • • • • • • c/v (SCAN): permettent d’effectuer une recherche vers l’arrière ou l’avant. C/V (SKIP): permettent de passer à la piste, au fichier ou au chapitre précédent/suivant. Z (STOP): permet d’arrêter la lecture. z (PLAY): permet de démarrer la lecture. M (PAUSE): permet de mettre la lecture en pause. SPEAKER LEVEL: permet de régler le volume sonore de l’enceinte souhaitée. SOUND EFFECT: permet de sélectionner un mode d’effet sonore. VOL +/-: permet de régler le volume des enceintes. OPTICAL/TV SOUND: permet de passer directement au mode d’entrée optique. MUTE: permet de mettre l’appareil en sourdine. • • • • • • c • • • • • • HOME ( ): permet d’afficher ou de quitter le [Home]. 3D SOUND: sélectionne le mode audio 3D. INFO/MENU (m): permet d’activer ou de désactiver l’affichage à l’écran.

Touches fléchées (W/S/A/ D): permettent de sélectionner une option dans le menu. PRESET +/-: sélectionne un programme de la radio. TUNING +/-: se règle sur la station de radio voulue. ENTER (b): permet de confirmer la sélection du menu. BACK ( ): permet de quitter le menu ou de revenir à l’écran précédent. TITLE/POPUP: permet d’afficher le menu de titres du DVD ou le menu contextuel du BD-ROM, s’il est disponible. DISC MENU: permet d’accéder au menu du disque. • • • • • • d • • • • • • Touches de couleur (R, G, Y, B): - Utilisez pour la navigation des menus BD-ROM. Ils sont aussi utilisés comme des boutons de raccourci pour des menus spécifiques. - Touche B: permet de sélectionner le son mono / stéréo en mode FM. RDS: service de transmission de données numériques. PTY: affiche le type de programme diffusé par le RDS. PTY SEARCH: recherche le type de programme. SUBTITLE: sélectionner une langue pour les sous-titres. AUDIO: sélectionne une langue ou une chaine audio. SLEEP: permet de définir la durée après laquelle l’appareil se met en veille. ? : Cette touche n’est pas disponible. Touches de commande du téléviseur: voir page 63.

a Plateau du disque b Touches de fonction

F (Fonction) Permet de modifier la fonction ou la source d’entrée. -/+ (Volume)

c Port USB d Afficheur e Capteur de la télécommande

Précautions d’utilisation des touches tactiles yy Vos mains doivent être sèches et propres. - Dans un environnement humide, essuyez toute trace d’humidité sur les touches avant de les utiliser. yy Ne forcez pas sur les touches pour qu’elles fonctionnent. - Si vous appuyez trop fort, vous risquez d’endommager le capteur des touches. yy Appuyez sur la touche de votre choix et la fonction correspondante s’actionnera correctement. yy Veillez à ne pas mettre un matériau conducteur tel qu’un objet métallique en contact avec les touches tactiles. Cela peut provoquer des dysfonctionnements.

a Cordon d’alimentation CA

b Connecteurs des enceintes

h Port USB (pour brancher un clavier ou une souris USB)

c Ventilateur d AUX (L/R) INPUT e OPTICAL IN f Connecteur WIRELESS

i HDMI IN 1/2 j HDMI OUT TO TV k Port LAN

E A L’illustration suivante montre comment positionner le système (exemple). Notez que les illustrations Ade ces instructions sont fournies à titre explicatif et peuvent parfois différer de votre Home Cinema. Pour optimiser au maximum le son surround, tous les haut-parleurs autres que le caisson de basse doivent être placés à égale distance de la position d’écoute (A). A B C D E F G B B

E E Fgauche (L)/ A A Enceinte B G A C D avant E Eavant CD F Gdroite (R): A AA B Enceinte

yy Veillez à ce qu’aucun enfant n’introduise ses mains ou tout autre objet dans l’évent d’enceinte. *Évent d’enceinte pour l’excitation aéroacoustique : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte. yy Placez l’enceinte centrale hors de portée des enfants. L’enceinte risquerait de tomber et de provoquer des blessures et/ou des dommages matériels. yy Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur CRT ou sur le moniteur de l’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur.

Positionnement du A A A système

Placez les enceintes avant de chaque côté de l’écran ou du moniteur et si possible à la même hauteur. E A A A B C Enceinte D E Fcentrale: G Placez l’enceinte centrale au dessus ou en dessous de l’écran ou du moniteur. A A B C D Enceinte E F Gsurround gauche (L)/ F G surround droite (R): A B C D E Enceinte Placez ces enceintes derrière votre position E d’écoute, légèrement tournés vers l’intérieur. A de basse: B C D E F Caisson G La position du caisson de basse n’est pas cruciale car les extrêmes graves sont non-directionnels. Mais il est préférable de placer le caisson de basse près des enceintes avant. Tournez-le légèrement vers le centre de la pièce pour réduire les réflexions sur les murs. C D E F G Ampli

yy Avant d’utiliser le caisson de basse, retirez le film vinyle de protection.

Raccordement des enceintes Raccordement des enceintes au lecteur

Branchement des haut parleurs arrière sur le récepteur sans fil Branchez les haut-parleurs arrière au récepteur sans fil avec les cordons du haut-parleur. Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus).

Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus).

Branchez le câble du haut-parleur des graves au lecteur. Lorsque le câble du haut-parleur des graves est branché sur le lecteur, insérez le connecteur jusqu’au déclic.

2. Raccordez le fil aux bornes de l’enceinte. Assurez-vous que le fil noir est bien relié à la borne “–” (moins) et que l’autre fil est relié à la borne “+” (plus).

1. Raccordez les fils des enceintes au lecteur. Chaque fil d’enceinte est identifié par un code couleur. Raccordez les fils aux enceintes correspondantes en fonction de leur couleur.

Branchement des enceintes sans fil Configurer le récepteur sans fil pour la première fois 2

WIRELESS à l’arrière de l’appareil jusqu’au trait.

connexion sans fil aux haut-parleurs s’effectuera automatiquement. -- Une fois la connexion effectuée, le LED jaune-vert sera allumé sur le récepteur sans fil et l’indicateur ( ) s’affichera sur l’appareil principal.

L’indicateur LED du récepteur sans fil Couleur de la LED

Le récepteur sans fil fait une tentative de connexion

La connexion est terminée.

Le récepteur sans fil est en mode attente ou la connexion a échoué.

Le cordon d’alimentation du récepteur sans fil est débranché.

yy Il ne faut pas insérer dans le connecteur WIRELESS autre que le Wireless TX destiné à cet appareil. Cet appareil peut être endommagé ou son démontage devient difficile. yy Si un produit émettant une forte onde électromagnétique se trouve dans les environs, des interférences peuvent se produire. Placez l’unité (Récepteur Sans Fil et unité principale) loin de ce produit. yy Quelques secondes (voire plus) sont nécessaires pour que le Wireless TX et le récepteur sans fil communiquent entre eux. yy La portée disponible est de 20 m pour une connexion sans fil dans un endroit ouvert.

Jumelage manuel du récepteur sans fil Quand votre connexion n’est pas terminée, vous pouvez voir la LED rouge ou la LED jaune-verte clignotante sur le récepteur et les haut parleurs n’émettent pas de son. Pour résoudre ce problème, suivez les étapes suivantes.

télécommande pendant 3 secondes environ. -- “WL RESET” apparait brièvement sur la fenêtre d’affichage.

continuellement en jaune-vert, vous pouvez passer cette étape. Appuyez sur et maintenez PAIRING sur l’arrière du récepteur sans fil pendant plus de 5 secondes. -- La LED du récepteur sans fil s’allume et alterne entre le rouge et jaune-vert.

de l’unité principale et le récepteur sans fil soient mis hors tension. L’unité principale et le récepteur sans fil seront automatiquement jumelés quand vous allumez l’unité principale. -- Une fois la connexion effectuée, le LED jaune-vert sera allumé sur le récepteur sans fil et l’indicateur ( ) s’affichera sur l’appareil principal.

Raccordement à votre téléviseur Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à ce lecteur à l’aide d’un câble HDMI (type A, Câble HDMI™ haute vitesse). Raccordez la prise HDMI du lecteur à la prise HDMI d’un moniteur ou téléviseur compatible HDMI.

Informations supplémentaires concernant la technologie HDMI yy Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes: -- Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur.

-- L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720x576p, 1280x720p, 1920x1080i et 1920x1080p video.

yy Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. -- L’image ne s’affichera pas correctement avec un appareil non HDCP. Câble HDMI TV

yy Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet. yy Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 16.)

Réglez la source du téléviseur sur HDMI (reportezvous au manuel d’utilisation de votre téléviseur).

Reportez-vous au manuel d’utilisation de votre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements.

yy Sélectionnez le type de sortie vidéo pour la prise de sortie HDMI OUT à l’aide de l’option [Rég. couleur HDMI] dans le menu [Paramètres] (voir page 29). yy Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumezle. yy Lorsque la connexion HDMI avec HDCP n’est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI. yy Si des interférences apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m (15 ft.)).

-- L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil.

Présentation de la technologie SIMPLINK

Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur.

Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont la lecture, la mise en pause, la recherche, l’avance, le retour, l’arrêt de la lecture, l’extinction de l’appareil, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK. Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

yy Selon le type de disque ou l’état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

Pour activer la fonction [SIMPLINK / ARC], mettez cette option sur [Marche]. (page 33)

Réglage de la résolution Le lecteur offre plusieurs résolutions de sortie pour les prises de sortie HDMI OUT. Vous pouvez modifier la résolution à l’aide du menu [Paramètres]. 1. Appuyez sur la touche HOME ( ).

l’option [AFFICHAGE], puis appuyez sur D pour accéder au deuxième niveau. l’option [Résolution], puis appuyez sur ENTER (b) pour accéder au troisième niveau.

yy La fonction SIMPLINK n’est pas prise en charge pour l’appareil avec SIMPLINK branché sur la fiche HDMI IN.

Fonction ARC (canal de retour audio) La fonction ARC permet sur un téléviseur HDMI un retour de son vers la sortie HDMI OUT de ce lecteur. Pour utiliser cette fonction : -- Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées. -- La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur. -- Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet). -- Vous devez vous connecter avec l’entrée HDMI IN qui prend en charge la fonction ARC à l’aide de la sortie HDMI OUT de ce lecteur. -- Vous ne pouvez raccorder qu’un seul Home Cinema à un téléviseur compatible ARC.

[Câblé], puis appuyez sur ENTER (b).

l’identifiant du réseau sans fil de votre choix, puis appuyez sur ENTER (b).

Si le point d’accès est protégé, vous devez saisir le code de sécurité correspondant.

SI vous utilisez d’autres caractères, non pas l’alphabet français ou des chiffres pour le nom de SSID pour votre point d’accès ou le routeur sans fil, vous pouvez avoir un affichage différent.

Réglages avancés Si vous voulez configurer manuellement le réseau, utilisez les touches W/S pour sélectionner l’option [Réglages avancés] du menu [Paramètre réseau], puis appuyez sur la touche ENTER (b).

[Sans fil], puis appuyez sur ENTER (b).

yy Un point d’accès ou un routeur sans fil sécurisé par le mode WEP comporte généralement 4 clés. Si votre point d’accès ou votre routeur sans fil utilise la sécurité WEP, saisissez le code de la clé n° 1 pour vous connecter à votre réseau domestique.

résolution souhaitée, puis appuyez sur la touche ENTER (b) pour confirmer votre choix.

yy Si votre téléviseur n’accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 576p comme suit.

Raccordement de l’antenne Branchez l’antenne fournie pour écouter la radio.

pendant au moins 5 secondes.

yy La fréquence d’image de sortie vidéo 1080p peut être définie automatiquement sur 24 Hz ou 50 Hz en fonction de la capacité et de la préférence du téléviseur raccordé, ainsi que de la fréquence d’image vidéo native du contenu du BD-ROM.

yy Si vous sélectionnez une résolution manuellement, puis raccordez la prise HDMI au téléviseur, mais que votre téléviseur ne la prend pas en charge, le réglage de résolution est défini sur [Auto]. yy Si vous sélectionnez une résolution non prise en charge par votre téléviseur, un message d’avertissement apparaîtra. Après modification de la résolution, si rien n’apparaît à l’écran, attendez 20 secondes pour que la résolution revienne automatiquement au réglage précédent.

Après branchement de l’antenne FM, veillez à la déployer totalement.

Connexions avec des équipements externes Connexion AUX 2

Vous pouvez écouter les fichiers son d’un équipement externe sur les enceintes de ce système.

Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Raccordez le câble de sortie analogique audio de votre équipement externe aux entrées G/D de cet appareil. Ensuite sélectionnez l’option [AUX] en appuyant sur FUNCTION.

Connexion OPTICAL IN Vous pouvez écouter les fichiers son d’un équipement externe doté d’une prise optique numérique sur les enceintes de ce système. Raccordez la prise de sortie optique de votre équipement externe à la prise OPTICAL IN de l’appareil. Ensuite sélectionnez l’option [OPTICAL] en appuyant sur FUNCTION. Autrement, appuyez directement sur OPTICAL/TV SOUND. Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Blanc Rouge Vers les prises de sortie audio de votre équipement externe (téléviseur, magnétoscope, etc.)

Vers la prise de sortie numérique optique de votre appareil

Connexion HDMI IN 1/2 Vous pouvez visionner les fichiers vidéo et écouter les fichiers son de votre équipement externe à l’aide de cette connexion. Raccordez la prise de sortie HDMI OUT de votre appareil à la prise d’entrée HDMI IN 1 ou 2 de l’appareil. Ensuite sélectionnez l’option [HDMI IN 1/2] en appuyant sur FUNCTION. Vous pouvez également utiliser la touche F sur le panneau avant pour sélectionner le mode d’entrée.

Vers la prise HDMI OUT de votre appareil (décodeur, récepteur satellite numérique, console de jeux vidéo, etc.)

yy Vous ne pouvez pas modifier la résolution vidéo dans le mode HDMI IN 1/2. Modifiez la résolution vidéo de l’équipement externe raccordé. yy Si le signal de sortie vidéo est anormal lorsque votre ordinateur est connecté à la prise HDMI IN 1/2, changez la résolution de votre ordinateur pour 576p, 720p, 1080i ou 1080p. yy Le lecteur envoie un signal audio depuis les entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

Raccordement à votre réseau domestique

Ce lecteur peut être raccordé à un réseau local via le port LAN présent à l’arrière ou via le module interne sans fil. Si vous raccordez l’appareil à un réseau domestique haut débit, vous avez accès à des services tels que les mises à jour logicielles, l’interactivité BD-Live et des services en ligne.

Raccordement au réseau câblé L’utilisation d’un réseau câblé offre les meilleures performances, car les périphériques raccordés se connectent directement au réseau et ne subissent pas d’interférences de radiofréquences.

Reportez-vous à la documentation relative à votre périphérique réseau pour plus d’informations. Raccordez le port LAN du lecteur au port correspondant de votre modem ou routeur à l’aide d’un câble LAN ou Ethernet en vente dans le commerce.

yy Maintenez fermement la fiche lorsque vous branchez ou débranchez le câble LAN. Au moment de débrancher, ne tirez pas sur le câble LAN mais débranchez-le tout en appuyant sur la languette. yy Ne raccordez pas un câble de téléphone modulaire au port LAN. yy Comme il existe différentes configurations de raccordement, suivez les spécifications de votre opérateur de télécommunications ou de votre prestataire de services internet. yy Si vous voulez accéder au contenu d’ordinateurs ou de serveurs DLNA, ce lecteur doit être raccordé au même réseau local qu’eux via un routeur. yy Pour pouvoir définir votre PC comme serveur DLNA, installez SmartShare PC sur votre ordinateur. (voir page 40)

Paramétrage de réseau câblé

S’il existe un serveur DHCP sur le réseau local via une connexion câblée, ce lecteur se verra attribuer automatiquement une adresse IP. Une fois le raccordement physique effectué, certains réseaux domestiques nécessitent de régler les paramètres réseau du lecteur. Paramétrez l’option [RÉSEAU] comme suit.

Si vous voulez configurer manuellement le réseau, utilisez les touches W/S pour sélectionner l’option [Réglages avancés] du menu [Paramètre réseau], puis appuyez sur la touche ENTER (b).

réseau, puis appuyez sur la touche ENTER (b) lorsque l’option [Démarrer] est en surbrillance.

Le lecteur sera automatiquement connecté au réseau.

réseau, puis appuyez sur la touche ENTER (b) lorsque l’option [Démarrer] est en surbrillance.

Point d’accès ou routeur sans fil

Pour plus de détails sur les étapes de connexion et les paramètres réseau, reportez-vous aux instructions de configuration fournies avec votre point d’accès ou votre routeur sans fil. Pour des performances optimales, privilégiez toujours une connexion câblée directe entre ce lecteur et le routeur ou modem câblé/DSL de votre réseau domestique. Si vous choisissez malgré tout d’établir une connexion sans fil, notez que les performances peuvent parfois être affectées par les autres appareils électroniques de votre domicile.

Paramétrage du réseau sans fil Pour la connexion réseau sans fil, le lecteur doit être configuré pour pouvoir communiquer avec le réseau. Ce réglage s’effectue dans le menu [Config.]. Paramétrez l’option [RÉSEAU] comme suit. Il est nécessaire de configurer le point d’accès ou le routeur sans fil avant de raccorder le lecteur au

Si le lecteur n’est connecté à aucun réseau câblé, tous les réseaux disponibles s’affichent à l’écran.

en surbrillance afin de terminer la configuration du réseau câblé.

Avant de paramétrer le réseau câblé, vous devez relier votre réseau domestique à internet en haut débit.

Raccordement au réseau sans fil La connexion peut également être établie en utilisant un point d’accès ou un routeur sans fil. La méthode de configuration et de connexion du réseau peut varier en fonction de l’équipement utilisé et de l’environnement du réseau.

réseau. Préparation Avant de paramétrer le réseau sans fil, vous devez: -- relier votre réseau domestique sans fil à l’internet haut débit. -- paramétrer le point d’accès ou le routeur sans fil.

-- noter le SSID (identifiant de réseau sans fil) et le code de sécurité du réseau.

le menu [Config.], puis appuyez sur la touche ENTER (b).

Communication sans fil Serveurs DLNA certifiés

(b) pour appliquer les paramètres réseau.

[Liste des points d’accès] - le lecteur recherche tous les points d’accès ou routeurs sans fil disponibles à portée et les affiche sous forme de liste. [Nom réseau (SSID)] – il se peut que votre point d’accès ne diffuse pas son nom de réseau (SSID). Vérifiez les paramètres de votre point d’accès sur votre ordinateur et réglez-le de sorte qu’il diffuse son SSID ou saisissez manuellement le nom du réseau dans le champ [Nom réseau (SSID)]. [PBC] – si votre point d’accès ou votre routeur sans fil prend en charge la méthode de configuration par le bouton de commande (PBC), sélectionnez cette option et appuyez sur le bouton de commande de votre point d’accès dans les 2 minutes. Vous n’avez pas besoin de connaître le nom du réseau (SSID) et le code de sécurité de votre point d’accès. [PIN] – si votre point d’accès prend en charge la méthode de configuration par code PIN selon le protocole WPS (Wi-Fi Protected Setup), sélectionnez cette option et notez le code qui s’affiche à l’écran. Saisissez ensuite le code PIN dans le menu de configuration de votre point d’accès pour vous connecter. Reportez-vous à la documentation de votre appareil réseau.

ENTER (b) pour terminer la connexion réseau.

Pour utiliser la connexion réseau PBC et PIN, le mode sécurité de votre point d’accès doit être réglé sur OPEN ou AES.

yy Un point d’accès est un dispositif qui vous permet de vous connecter sans fil à votre réseau domestique.

Remarques sur la connexion réseau

yy Bon nombre de problèmes de connexion réseau qui surviennent pendant la configuration peuvent souvent être résolus en réinitialisant le routeur ou le modem. Pour ce faire, après avoir raccordé le lecteur au réseau domestique, éteignez et/ou débranchez rapidement le câble d’alimentation du routeur ou du modem câblé du réseau domestique. Ensuite, rallumez l’appareil et/ou rebranchez le cordon d’alimentation.

yy Selon le prestataire de services internet (ISP), le nombre d’appareils pouvant recevoir le service internet peut être limité par les modalités de service applicables. Pour plus de détails, contactez votre ISP. yy Notre entreprise décline toute responsabilité en cas de dysfonctionnement du lecteur et/ou de la fonctionnalité de connexion à internet suite à des erreurs ou problèmes de communication associés à votre connexion internet haut débit ou à tout autre équipement raccordé. yy Les caractéristiques des disques BD-ROM accessibles via la fonctionnalité de connexion à internet ne sont ni créées ni fournies par notre entreprise, aussi ne sommes-nous pas responsables de leur bon fonctionnement ou de leur disponibilité continue. Certains contenus de disque disponibles via la connexion à internet peuvent ne pas être compatibles avec ce lecteur. Si vous avez des questions concernant ces contenus, contactez le producteur du disque. yy Certains contenus internet peuvent nécessiter une connexion très haut débit. yy Même si le lecteur est correctement raccordé et configuré, il se peut que certains contenus internet ne puissent pas être lus à cause d’un encombrement du réseau, de la qualité ou de la largeur de bande de votre service internet, ou de problèmes avec le fournisseur du contenu. yy Certaines opérations liées à la connexion à internet peuvent ne pas être possibles en raison de certaines restrictions fixées par le prestataire de services internet (ISP) fournissant votre connexion internet haut débit. yy Tous les frais facturés par un ISP, notamment, mais sans s’y limiter, les frais de connexion, sont à votre charge.

yy Un port LAN 10 Base-T ou 100 Base-TX est nécessaire pour un raccordement câblé à ce lecteur. Si votre service internet ne permet pas un tel raccordement, vous ne pourrez pas brancher le lecteur. yy Vous devez vous servir d’un routeur pour pouvoir utiliser le service xDSL. yy Un modem DSL est nécessaire pour utiliser le service DSL et un modem par câble est nécessaire pour pouvoir utiliser le service de modem par câble. Suivant la méthode d’accès de votre ISP et le contrat d’abonnement souscrit, il est possible que vous ne puissiez pas utiliser la fonctionnalité de connexion à internet offerte par ce lecteur ou que vous soyez limité quant au nombre d’appareils que vous pouvez raccorder simultanément. (Si votre ISP limite l’abonnement à un seul appareil, il est possible que ce lecteur ne puisse pas être raccordé lorsqu’un PC est déjà connecté.) yy L’utilisation d’un “routeur” peut ne pas être autorisée ou être limitée en fonction des règles et restrictions mises en place par votre ISP. Pour plus de détails, contactez directement votre ISP. yy Le réseau sans fil fonctionne à des radiofréquences de 2,4 GHz qui sont aussi utilisées par d’autres appareils ménagers, tels que les téléphones sans fil, les appareils Bluetooth® et les fours à micro-ondes. Le réseau peut donc être affecté par des interférences provoquées par ces appareils. yy Éteignez tous les appareils réseau non utilisés dans votre réseau domestique local. Certains appareils peuvent générer du trafic sur le réseau. yy Pour une meilleure transmission, placez le lecteur le plus près possible du point d’accès. yy Dans certains cas, l’installation du point d’accès ou du routeur sans fil à au moins 45 cm du sol peut améliorer la réception. yy Si possible, rapprochez le lecteur du point d’accès ou réorientez-le pour qu’il n’y ait aucun obstacle entre lui et le point d’accès. yy La qualité de la réception sans fil dépend de plusieurs facteurs tels que le type de point d’accès, la distance entre le lecteur et le p

Configuration du système 25

Configuration initiale Lorsque vous allumez le lecteur pour la première fois, l’assistant de configuration initiale apparaît à l’écran. Il vous permet de régler la langue d’affichage et les paramètres réseau.
