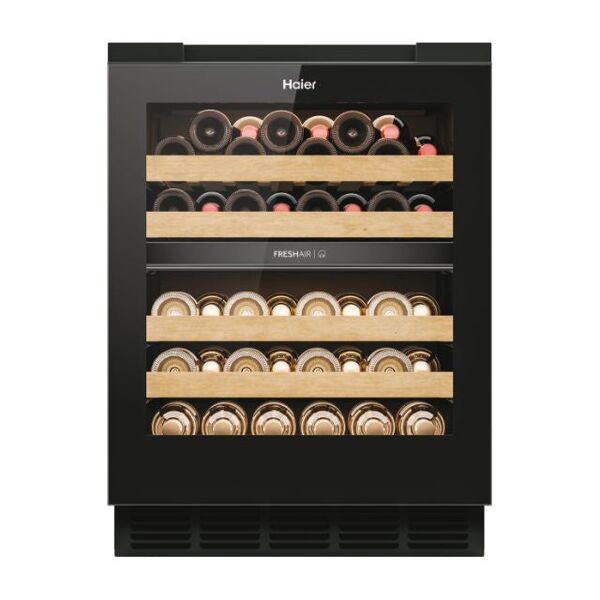

Mode d'emploi Haier Cave à vin Wine Bank 60 Série 6 HUC44GDEH1

Présentation

Merci d’avoir acheté un produit Haier. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l’appareil et à assurer l’installation, l’utilisation et l’entretien sûrs et appropriés de celui-ci. Conservez ce manuel dans un endroit facilement accessible afin que vous puissiez toujours vous y référer pour une utilisation sûre et appropriée de l’appareil. Si vous vendez l’appareil, si vous le donnez ou si vous le laissez lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l’appareil et les consignes de sécurité.

Mise au rebut

Contribuez à protéger l’environnement et la santé humaine. Jetez l’emballage dans les bacs correspondants pour le recycler. Participez au recyclage des déchets d’appareils électriques et électroniques. Ne jetez pas les appareils marqués de ce symbole avec les déchets ménagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

AVERTISSEMENT ! Risque de blessure ou de suffocation ! Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n’est pas endommagé avant d’être correctement éliminé. Débranchez l’appareil du secteur. Coupez le câble d’alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte, afin d’éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil. Les anciens appareils ont encore une valeur résiduelle. Une méthode de mise au rebut respectueuse de l’environnement permettra de récupérer et de réutiliser les matières premières de valeur. Le cyclopentane, une substance inflammable non toxique pour l’ozone, est utilisé pour former la mousse isolante. En veillant à ce que ce produit soit éliminé correctement, vous éviterez les effets négatifs potentiels sur l’environnement et la santé humaine, qui pourraient sinon être causés. Pour plus d’informations sur le recyclage de ce produit, veuillez contacter votre conseiller local, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit, manipulé par les professionnels. 70

1- Informations sur la sécurité ................................................................................................... 72 2- Conseils de sécurité ................................................................................................................ 75 3- Entretien...................................................................................................................................... 79 4- Accessoires ................................................................................................................................ 81 5- Description du produit ............................................................................................................ 82 6- Installation................................................................................................................................... 83 7- Utilisation .................................................................................................................................... 89 8- Conseils d’économie d’énergie ............................................................................................ 94 9- Matériel ........................................................................................................................................ 95 10- Entretien et nettoyage............................................................................................................ 96 11- Dépannage ................................................................................................................................. 97 12- Données techniques ............................................................................................................ 100 13- Service clientèle ..................................................................................................................... 101 14- Empilage des bouteilles de vin ........................................................................................... 102

Informations sur la sécurité

Cet appareil est destiné à être utilisé exclusivement pour le stockage du vin. Avant d’allumer l’appareil pour la première fois, lisez les conseils de sécurité suivants : AVERTISSEMENT !

Avant la première utilisation

► Assurez-vous qu’il n’a pas été endommagé pendant le transport. ► Retirez tous les emballages et gardez-les hors de la portée des enfants, puis jetez-les d’une manière respectueuse de l’environnement. ► Attendez au moins une demi-heure avant d’installer l’appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement. ► Manipulez toujours l’appareil avec au moins deux personnes parce qu’il est lourd.

► Retirez tous les matériaux d’emballage. Cela inclut la base en mousse et tout le ruban adhésif tenant les accessoires de la cave à vin à l’intérieur et à l’extérieur. Gardez-les hors de portée des enfants et jetez-les d’une manière respectueuse de l’environnement. ► Nettoyez l’intérieur et l’extérieur de l’appareil avec de l’eau et un détergent doux avant d’y mettre du vin. ► Une fois l’appareil à plat et nettoyé, attendez au moins 2 heures avant de le brancher à l’alimentation électrique. Si votre cave à vin a été inclinée pour quelque raison que ce soit, attendez 24 heures avant de la brancher. Reportez-vous au paragraphe INSTALLATION. ► Une fois que vous avez branché l’appareil sur une prise électrique, laissez l’appareil fonctionner pendant au moins 30 minutes pour s’acclimater avant de procéder à des réglages. ► La température est automatiquement réglée sur 12 °C. Si vous le souhaitez, vous pouvez modifier la température manuellement. Reportez-vous au paragraphe TEMPÉRATURE.

Installation

► L’appareil doit être placé dans un endroit bien ventilé. Veillez à ce que l’espace au-dessus de l’appareil soit d’au moins 4 mm, les espaces latéraux gauche et droit d’au moins 1,5 mm et l’espace à l’arrière d’au moins 10 mm. ► AVERTISSEMENT : Gardez les ouvertures de ventilation, dans le bâti de l’appareil ou dans la structure intégrée, exemptes d’obstruction. ► Ne placez jamais l’appareil dans un endroit humide ou un endroit où il pourrait être éclaboussé d’eau. Nettoyez et séchez les éclaboussures d’eau et les taches avec un chiffon doux et propre. ► N’installez pas votre cave à vin dans un endroit non isolé ou chauffé (p. ex. garage, etc.). Votre cave à vin n’a pas été conçue pour fonctionner à une température ambiante inférieure à 10 °C. ► N’installez pas l’appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages). ► Installez et mettez à niveau l’appareil dans une zone adaptée à sa taille et à son utilisation. ► Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l’alimentation électrique. Si ce n’est pas le cas, contactez un électricien. ► L’appareil est alimenté par une alimentation de 220-240 VCA/50 Hz. Les variations anormales de tension peuvent provoquer l’arrêt de l’appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté. ► N’utilisez pas d’adaptateurs multiprises ni de rallonges. Informations sur la s écurité

Informations sur la sécurité

AVERTISSEMENT ! ► AVERTISSEMENT : Ne placez pas plusieurs prises portatives ou

alimentations portatives à l’arrière de l’appareil. ► AVERTISSEMENT : lors du positionnement de l’appareil, vérifiez que le cordon d’alimentation n’est pas coincé ou abîmé. ► Ne marchez pas sur le câble d’alimentation. ► Utilisez une prise de terre séparée pour l’alimentation électrique qui soit facile d’accès. L’appareil doit être mis à la terre. ► Uniquement pour le Royaume-Uni : le câble d’alimentation de l’appareil est équipé d’une fiche 3 pôles (de mise à la terre) qui s’adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l’appareil installé, la fiche doit être accessible. ► AVERTISSEMENT : n’endommagez pas le circuit réfrigérant.

Utilisation quotidienne

► Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou si on leur a appris à utiliser l’appareil en toute sécurité et s’ils comprennent les risques courus. ► Les enfants ne doivent pas jouer avec l’appareil. ► Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider les appareils de réfrigération, mais ne sont pas autorisés à nettoyer et à installer les appareils de réfrigération. ► Gardez les enfants âgés de moins de 3 ans à l’écart de l’appareil à moins qu’ils ne soient constamment surveillés. ► Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. ► L’appareil doit être positionné de manière à ce que la fiche soit accessible. ► Si du gaz de ville ou tout autre gaz inflammable fuit à proximité de l’appareil, fermez la vanne du gaz qui fuit, ouvrez les portes et les fenêtres et ne débranchez pas le câble d’alimentation de l’appareil. ► Attendez au moins 7 minutes pour remettre le courant après l’avoir coupé. 73

Informations sur la sécurité

► Ne soulevez pas l’appareil par ses poignées de porte. ► Les clés doivent être gardées hors de la portée des enfants et pas à

proximité de l’appareil pour empêcher que les enfants s’enferment à l’intérieur de l’appareil. AVERTISSEMENT !

► Notez que l’appareil est conçu pour fonctionner dans une plage de

température ambiante spécifique comprise entre 10 °C et 38 °C. L’appareil peut ne pas fonctionner correctement s’il est laissé pendant une longue période à une température inférieure ou supérieure à la plage indiquée. ► Ne placez pas d’objets instables (objets lourds, récipients remplis d’eau) sur le dessus de l’appareil, pour éviter les blessures corporelles causées par une chute ou un choc électrique causé par le contact avec de l’eau. ► Ouvrez et fermez la porte uniquement avec les poignées. L’écart entre la porte et la cave est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes de l’appareil uniquement lorsqu’il n’y a pas d’enfants dans le rayon de mouvement de la porte. ► Ne conservez pas et n’utilisez pas de matières corrosives, explosives ou inflammables dans l’appareil ou à proximité. ► Ne rangez pas des substances explosives comme des bombes d’aérosol contenant un combustible inflammable dans cet appareil. ► Ne conservez pas de médicaments, de bactéries ou d’agents chimiques dans l’appareil. Cet appareil est un appareil électroménager, il n’est pas recommandé de stocker des produits qui nécessitent des températures strictes. ► Ne réglez pas une température inutilement basse dans le compartiment de la cave à vin. Des températures inférieures peuvent se produire à des réglages élevés. Attention : les bouteilles peuvent éclater ► Ne touchez pas la surface intérieure du compartiment de l’appareil lorsqu’il est en fonctionnement, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface. ► Pour un refroidissement correct du vin, ne surchargez pas l’appareil. ► Débranchez l’appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 7 minutes avant de redémarrer l’appareil, car le démarrage fréquent risque d’endommager le compresseur. 74

N’utilisez pas d’appareils électriques à l’intérieur de l’électroménager, à moins qu’ils ne soient du type recommandé par le fabricant. Pour éviter tout risque, un câble d’alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie). ► Pour prolonger la durée de vie de l’appareil, évitez de l’éteindre. ► Ne placez jamais l’appareil à l’horizontale sur le sol. Après avoir incliné l’appareil de plus de 45°, attendez 24 heures avant de le brancher. AVERTISSEMENT ! Conseils de séc urité

Entretien/nettoyage ► Veillez à superviser les enfants s’ils effectuent le nettoyage et l’entretien. ► Débranchez l’appareil du secteur avant d’effectuer tout entretien courant. Attendez au moins 7 minutes avant de redémarrer l’appareil, car le démarrage fréquent risque d’endommager le compresseur. ► Tenez la fiche, pas le câble, lorsque vous débranchez l’appareil. ► Ne nettoyez pas l’appareil à l’aide de brosses dures, de brosses métalliques, de détergents en poudre, d’essence, d’acétate d’amyle, d’acétone et de solutions organiques similaires, d’acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur-congélateur afin d’éviter de l’endommager. Enfin, utilisez de l’eau tiède et une solution de bicarbonate de soude : environ une cuillère à soupe de bicarbonate de soude pour un litre/quart d’eau. Rincez abondamment à l’eau et essuyez. N’utilisez pas de poudres de nettoyage ou d’autres nettoyants abrasifs. Ne lavez pas les pièces amovibles au lave-vaisselle. ► AVERTISSEMENT : N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant. ► Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service clientèle ou un électricien qualifié pour éviter tout risque d’accident. ► N’essayez pas de réparer, démonter ou modifier l’appareil vousmême. En cas de réparation, veuillez contacter notre service clientèle.

► Si les lampes d’éclairage sont endommagées, elles doivent être

remplacées par le fabricant, son service de maintenance ou des personnes de qualification similaire afin d’éviter tout danger. ► Éliminez la poussière à l’arrière de l’appareil au moins une fois par an pour éviter tout risque d’incendie, ainsi que l’augmentation de la consommation d’énergie. ► Ne pulvérisez pas et ne rincez pas l’appareil pendant le nettoyage. ► N’utilisez pas de jet d’eau ou de vapeur pour nettoyer l’appareil. ► Ne nettoyez pas la porte froide en verre à l’eau chaude. Un changement soudain de température peut casser le verre. ► Si vous laissez votre appareil hors d’usage pendant une période prolongée, laissez-le ouvert pour éviter que des odeurs désagréables se forment à l’intérieur.

Informations sur les gaz réfrigérants

AVERTISSEMENT ! L’appareil contient de l’ISOBUTANE, un réfrigérant inflammable (R600a). Assurez-vous que le circuit du réfrigérant n’est pas endommagé pendant le transport ou l’installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s’enflammer. Si un dommage s’est produit, gardez les sources de feu ouvert à l’écart, aérez complètement la pièce, ne branchez pas ou ne débranchez pas les cordons d’alimentation de l’appareil ou de tout autre appareil. Informez le service à la clientèle. En cas de contact du réfrigérant avec les yeux, rincez-les immédiatement à l’eau courante et appelez immédiatement un oculiste. AVERTISSEMENT : Le système de réfrigération est sous haute pression. Ne le modifiez pas. Étant donné que des réfrigérants inflammables sont utilisés, veuillez installer, manipuler et entretenir l’appareil en suivant strictement les instructions et contactez l’agent professionnel ou notre service après-vente pour mettre l’appareil au rebut.

Utilisation prévue

Cet appareil est conçu pour être utilisé dans une habitation et pour des applications similaires telles que - coins-cuisine du personnel dans des magasins, bureaux et autres environnements de travail ; - habitations rurales et par des clients dans des hôtels, motels et autres environnements de type résidentiel ; - environnements de type chambres d’hôtes ou B&B ; - restauration et applications similaires non dédiées à la vente au détail. ► Pour assurer une conservation sûre du vin, veuillez respecter cette notice d’utilisation. ► Les détails de la partie la plus appropriée dans le compartiment de l’appareil où des types spécifiques d’aliments doivent être stockés, compte tenu de la répartition de la température pouvant être présente dans les différents compartiments de l’appareil, se trouvent dans l’autre partie du manuel. Les changements ou modifications apportés à l’appareil ne sont pas autorisés. Une utilisation non prévue peut entraîner des risques et la perte de garantie.

Le symbole

figurant sur le produit ou sur son emballage indique qu’il ne doit pas être traité comme des ordures ménagères. Vous devez l’apporter à un centre de tri pour le recyclage des produits électriques et électroniques. En éliminant correctement cet appareil, vous évitez toutes les conséquences négatives pour l’environnement et la santé humaine, susceptibles de se présenter si cet appareil n’est pas éliminé correctement. Pour plus d’informations sur le recyclage de ce produit, veuillez contacter votre mairie, votre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit. Étant donné que des gaz de soufflage d’isolation inflammables sont utilisés, veuillez contacter l’agent professionnel ou notre service aprèsvente pour la mise au rebut de l’appareil. AVERTISSEMENT ! Risque de blessures ou de suffocation ! Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n’est pas endommagé avant d’être correctement éliminé. Débranchez l’appareil du secteur. Coupez le câble d’alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte afin d’éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l’appareil.

Débranchez l’appareil de l’alimentation

électrique avant de le nettoyer. ► Ne nettoyez pas l’appareil à l’aide de brosses dures, de brosses métalliques, de détergents en poudre, d’essence, d’acétate d’amyle, d’acétone et de solutions organiques similaires, d’acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur afin d’éviter de l’endommager. ► Nettoyez l’appareil lorsqu’il ne contient que quelques bouteilles de vin ou qu’il est vide et seulement lorsqu’il est sale. ► Nettoyez l’intérieur et le bâti de l’appareil à l’aide d’une éponge imbibée d’eau tiède et de détergent neutre. ► Rincez à l’eau tiède propre et séchez à l’aide d’un chiffon doux. ► Ne nettoyez aucune des parties de l’appareil au lave-vaisselle. ► Attendez au moins 7 minutes avant de redémarrer l’appareil, car le démarrage fréquent risque d’endommager le compresseur. Nettoyez le joint de la porte : ► Les joints de porte doivent être nettoyés tous les 3 mois pour assurer une bonne étanchéité. Comme suit : Retirez-le : Saisissez le joint de la porte et tirez-le selon le sens de la flèche pour enlever tout le joint de la porte dans l’ordre. Trempez la brosse dans de l’eau ou de l’alcool alimentaire, nettoyez d’abord la rainure du joint de la porte en tirant vers passant la brosse de l’arrière vers l’avant. Essuyez ensuite la surface du joint de la porte avec un torchon imbibé d’eau ou d’alcool alimentaire. Enfin, lavez le joint de la porte et essuyez-le avec un torchon propre.

Montage du joint de porte après nettoyage : Avant de le monter, assurez-vous qu’il n’y a pas d’eau sur le joint de la porte. Insérez le joint de la porte dans la rainure et appuyez fermement sur le joint de la porte de haut en bas à la main jusqu’à ce que tout le joint de la porte soit inséré dans la rainure. Nettoyage des clayettes : ► Toutes les clayettes peuvent être retirées pour le nettoyage. ► Sortez toutes les bouteilles. ► Soulevez chaque clayette un peu et retirez-la. ► Nettoyez la clayette à l’aide d’un torchon doux. ► Attendez que les clayettes soient sèches avant de les remettre en place. AVERTISSEMENT : Attendez au moins 7 minutes pour remettre le courant après l’avoir coupé.

Vérifiez les accessoires et la littérature conformément à cette liste : sans isolation. Nom

Connecteur

Remarque En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre modèle. Image de l’appareil

Déballage

► Sortez l’appareil de l’emballage. ► Retirez tous les matériaux d’emballage, y compris la base en mousse et tout le ruban adhésif qui retient les accessoires.

Espace requis

Espace nécessaire pour ouvrir la porte (Fig. 1,2) ; pour des raisons de sécurité et d’énergie, veillez à ce que l’espace au-dessus de l’appareil soit d’au moins 4 mm, les espaces latéraux gauche et droit d’au moins 1,5 mm et l’espace arrière d’au moins 10 mm (Fig.3).

Dimensions pour l’installation de l’appareil : L ≥ 600 mm P ≥ 585 mm H : 820~870 mm Dimensions de la plinthe de la cave : h : 100~150 mm p1 : 50~100 mm prise de courant

Distance requise entre la prise de courant et la paroi latérale : L ≥ 100 mm

Après avoir sélectionné l’espace d’encastrement approprié, veuillez suivre les étapes cidessous pour l’installation encastrée.

Petits

Remarque : la plinthe doit être placée à l’intérieur de la mousse supérieure de l’emballage, tandis que les autres composants doivent être placés dans le sac d’accessoires.

Pré-assemblage de la plinthe

Retirez la plinthe avec les 2 petits connecteurs et les 2 vis-C. Ensuite, utilisez les vis-C pour assembler la plinthe et les petits connecteurs. petits connecteurs

Remarque : ne serrez pas les vis. Laissez un espace de 10 mm entre les petits connecteurs et la plinthe pour faciliter l’installation future dans le compartiment.

Installation des étriers fixes

Chaque cave à vin propose deux types d’étriers fixes, qui peuvent être choisis en fonction de la disposition de vos meubles à la maison. Retirez les 2 étriers et les 4 vis-A appropriés et installez-les comme indiqué dans le diagramme ci-dessous :

Utilisez un tournevis plat pour retirer les deux petits caches supérieurs.

Fixez le support en forme de T à l’aide d’un tournevis Phillips.

Fixez l’étrier en forme de L à l’aide d’un tournevis Phillips.

Réglage des pieds inférieurs

Réglez la hauteur des quatre pieds inférieurs en bas de la cave de manière à ce que la distance entre le bas de la porte et le sol (h) corresponde à la hauteur de la plinthe de la cave.

 Tournez dans le sens des aiguilles d’une montre pour surélever la cave.  Tournez dans le sens inverse des aiguilles d’une montre pour abaisser la cave.

h Pieds inférieurs réglables

Installation de la plinthe

1) Réglez la distance avant-arrière du support de la plinthe : ► Desserrez les 2 vis de l’étrier gauche et les 3 vis de l’étrier droit. ► Ajustez les étriers d’avant en arrière pour que le bord avant des étriers soit à une distance horizontale de la surface extérieure du corps de la porte égale à la profondeur de la plinthe (d) (50~100 mm) + 2 mm. ► Serrez les vis pour fixer fermement les étriers. porte

Installez la plinthe

► Insérez la plinthe assemblée dans les trous carrés des étriers intérieurs de la cave. ► Déplacez la plinthe vers le bas, en laissant un espace d’au moins 2 mm par rapport au sol pour faciliter la mobilité. ► Fixez la plinthe en serrant les vis des deux côtés. porte châssis plinthe

Fixation à la cave

1) Poussez le produit dans l’espace encastré de la cave et branchez-le à la source d’alimentation.

Remarque : veillez à ce que la prise de courant soit placée dans l’espace adjacent à la zone encastrée. 2) Fixez les étriers à la cave : Prenez 4 vis-B, en fonction des étriers choisis, suivez l’illustration ci-dessous pour connecter et fixer solidement le produit à la cave. L’illustration suivante montre la connexion et la fixation de l’étrier gauche à la cave. La méthode pour le côté droit est la même. 85

Fixez les vis sur les panneaux latéraux de la cave

Fixez les vis en haut de la partie supérieure de la cave

Passage de la porte de droite à gauche

Ce produit est conçu avec des charnières à droite. Si vous souhaitez que l’ouverture se fasse du côté gauche, veuillez suivre les étapes ci-dessous. Pour le remplacement des charnières, veuillez contacter nos professionnels du service après-vente.

Démontage des panneaux de façade de la cave

► Retirez le panneau de façade latéral sans charnière : Ouvrez la porte et, à l’aide d’un tournevis plat, retirez les panneaux marqués « ① » aux endroits indiqués sur le schéma. ► Retirez le panneau de façade latéral avec charnière : Ouvrez la porte, appuyez sur une extrémité du panneau de façade avec vos doigts (appuyez sur l’extrémité incurvée lorsque vous retirez « ② »), et utilisez un tournevis plat pour faire levier sur l’autre extrémité du panneau aux positions indiquées dans le schéma et marqué « ② ».

Remarque : après avoir retiré les panneaux de façade, rangez-les en lieu sûr pour une utilisation ultérieure.

Démontage de la porte

Demandez à une personne de tenir la porte à deux mains. Demandez à une autre personne de retirer les vis de fixation des charnières supérieure et inférieure. Ensuite, démontez soigneusement la porte, y compris les charnières supérieure et inférieure et le boîtier de câblage, en la soulevant.

Démontage du panneau de porte

Placez la porte avec le panneau de porte vers le haut sur une plateforme (évitez de la heurter). À l’aide d’un tournevis plat, retirez avec précaution les panneaux supérieur et inférieur de droite marqués « ③ » et « ④ », ainsi que les panneaux supérieur et inférieur de gauche marqués « ⑤ », aux positions indiquées dans le schéma. Veillez à ne pas endommager le joint de la porte lorsque vous retirez les panneaux.

Remarque : après avoir retiré les panneaux, conservez-les en lieu sûr pour une utilisation ultérieure. 4) Remplacement des charnières supérieures et inférieures : ► Utilisez une clé pour retirer les vis qui maintiennent les charnières en place. Retirez les charnières supérieures et inférieures (la méthode de démontage des charnières supérieures et inférieures est la même).

► Déplacez les charnières supérieures et inférieures en diagonale, comme indiqué dans le schéma ci-dessous. Enfin, utilisez une clé pour fixer solidement les vis des charnières. supérieure

5) Installation du panneau de porte : Installez les caches des charnières supérieures et inférieures « ⑤ », les caches des charnières supérieures et inférieures du côté droit « ⑥ » et « ⑦ » (qui se trouvent dans le sac d’accessoires ) dans leurs positions correspondantes sur la porte.

Vérifiez qu’elles sont correctement installées et qu’elles ne sont pas desserrées.

6) Installation de la porte : Fixez les vis des charnières supérieures et inférieures dans les coins supérieur et inférieur gauche de la cave. Ne serrez pas les vis ; laissez un espace pour l’installation des charnières. Alignez les charnières supérieures et inférieures de la porte avec les vis et mettez-les en place. Serrez les 4 vis.

Installation des panneaux de façade de la cave

Intervertissez les panneaux retirés entre les positions « ① » et « ② », puis installez-les dans leurs positions respectives.

Temps d’attente

L’huile de lubrification sans entretien se trouve dans la capsule du compresseur. Cette huile peut passer par le système fermé de tuyauterie pendant le transport si l’appareil est incliné. Avant de brancher l’appareil sur l’alimentation électrique, attendez une demi-heure (Fig. 6) afin que l’huile revienne dans la capsule.

Branchement électrique

Avant chaque branchement, vérifiez si : ► l’alimentation, la prise et le fusible sont adaptés à la plaque signalétique. ► la prise de courant est mise à la terre et sans multiprise ni rallonge. ► la fiche d’alimentation et la prise sont adaptées l’une à l’autre. Branchez la fiche sur une prise domestique correctement installée.

AVERTISSEMENT ! Pour éviter tout risque, un câble d’alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie).

Réversibilité de la porte

Avant de brancher l’appareil sur l’alimentation électrique, vérifiez si le battant de porte doit passer de droite (tel qu’il est livré) à gauche, si cela est requis par l’emplacement d’installation et l’utilisation

AVERTISSEMENT ! ► L’appareil est lourd. Vous avez besoin de deux personnes pour changer la porte de côté. ► Avant toute opération, débranchez tout d’abord l’appareil du secteur. ► N’inclinez pas l’appareil à plus de 45° pour éviter d’endommager le système de refroidissement. Utilisation

Description du panneau de commande

A Touche d’éclairage intérieur B Touche de conversion °C/°F C Touche de réglage de la température : vers le bas D Affichage

E Touche de réglage de la température : vers le haut F Touche de sélection de la zone de température G Touche de verrouillage 89

FR H Touche d’alimentation

Fonction de verrouillage automatique

Dans l’état de verrouillage de l’écran, appuyez longuement sur la touche de verrouillage pendant 3 s, l’écran affiche 3, 2 et 1, l’écran est déverrouillé et l’icône de verrouillage est à moitié allumée. En l’absence d’opération, l’écran sera verrouillé automatiquement au bout de 30 s, dans l’état de verrouillage de l’écran, toutes les icônes de verrouillage sont allumées et les touches sur l’écran d’affichage ne peuvent pas être actionnées (sauf la touche d’éclairage) ;

Fonction touche d’alimentation

Lorsque l’écran est éteint, appuyez sur n’importe quelle touche et l’écran s’allume. Appuyez longuement sur la touche d’alimentation, l’écran affiche 5, 4, 3, 2 et 1, et tout la machine est mise hors tension. Lorsque l’alimentation est coupée, appuyez longuement sur la touche d’alimentation pour afficher 5, 4, 3, 2 et 1. La machine est sous tension.
