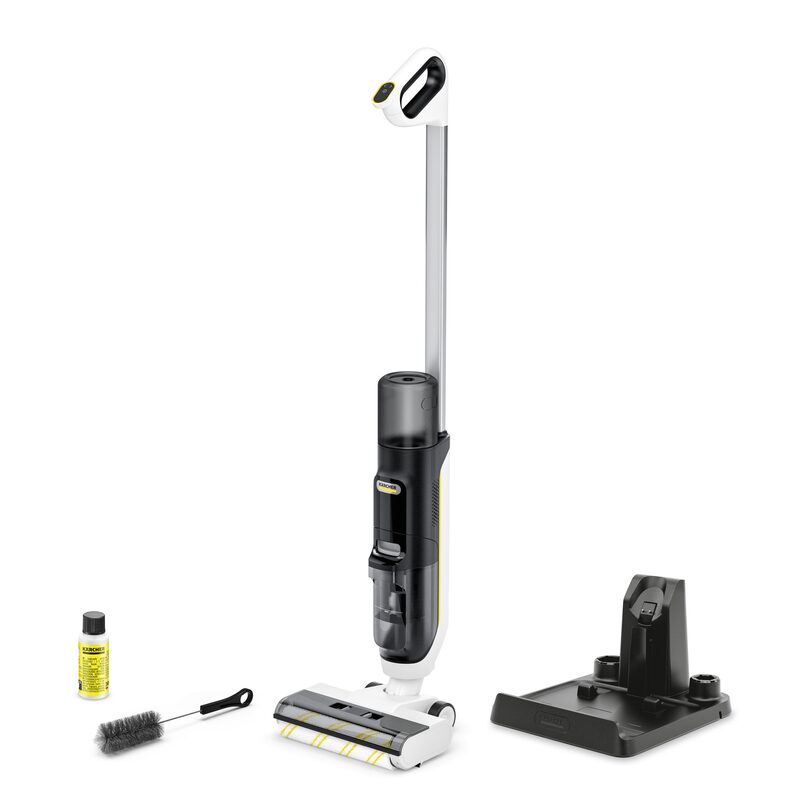

Mode d'emploi aspirateur laveur Kärcher FCV 3

Charging time for an empty battery

Dirty water tank ml capacity

Weight (without kg accessories and cleaning fluids)

Protection de l'environnement Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères. Remarques concernant les matières composantes

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Device performance data Roller rotations rpm per minute Filling quantity Fresh water tank capacity

Dimensions and weights Cable length

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Subject to technical modifications.

Contenu Utilisation prévue ................................................. Protection de l'environnement ............................. Accessoires et pièces de rechange..................... Etendue de livraison ............................................ Garantie............................................................... Consignes de sécurité ......................................... Symboles sur l’appareil ....................................... Description de l’appareil ...................................... Montage .............................................................. Mise en service ................................................... Utilisation............................................................. Entretien et maintenance .................................... Guide de dépannage........................................... Garantie............................................................... Caractéristiques techniques ................................

21 21 21 21 21 21 23 23 23 24 24 25 27 28 28

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Utilisation prévue Utilisez le nettoyeur de sol exclusivement pour le nettoyage des sols durs dans votre ménage privé et uniquement sur des sols durs imperméables et des moquettes à poils courts. Ne nettoyez pas des revêtements de sol sensibles à l'eau tels que les sols en liège non traités, étant donné que l'humidité pourrait pénétrer en endommager le sol. L’appareil est adapté pour le nettoyage de sols revêtus de PVC, linoléum, carrelage, pierre, du parquet huilé et ciré, des sols stratifiés et de tous les revêtements de sol résistants à l'eau.

Veuillez lire ce chapitre relatif à la sécurité et la présente notice originale avant la première utilisation de l'appareil. Suivez ces instructions. Conservez la notice originale pour une utilisation ultérieure ou pour le propriétaire suivant. ● Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur. ● Les panneaux d’avertissement et d'instructions apposés sur l’appareil donnent des remarques importantes pour un fonctionnement sans risque.

pouvez obtenir un câble de remplacement approprié auprès de KÄRCHER ou de l’un de nos partenaires de service.

● Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

ATTENTION ● Utilisez uniquement la station de

nettoyage. L'écran LED indique l'état de charge actuel de la batterie. Illustration C La batterie du FCV 3 est entièrement chargée au bout de 3 heures. La batterie du KFL 1 et du FCV 2 est entièrement chargée au bout de 2,5 heures.

Remarque Reculer vers la porte pour qu'il n'y ait pas de traces de pas sur le sol fraîchement essuyé. ● Tenez l'appareil par la poignée à un angle d'environ 60 degrés. ● Nettoyez le sol en déplaçant l'appareil d'avant en arrière à la même vitesse que si vous passiez l'aspirateur. ● Si le sol est particulièrement sale, laissez l'appareil glisser lentement sur le sol. L'écran LED de l'appareil affiche des informations sur les modes de nettoyage, l'état de fonctionnement et les messages d'erreur. Illustration E Indicateur

Clignotant (vert) Chargement en cours Vert : 100%- 30% Orange : 30%- 10% Clignotant (rouge) : 10%- 0%

Mode à sec : Convient à l'aspiration de grandes quantités d'eau ou à l'utilisation sur des tapis.

Remplissage du réservoir d'eau propre

nettoyage. Illustration C 4. Nettoyez l'appareil (voir Entretien et maintenance).

Salissures incrustées Les salissures incrustées peuvent endommager durablement l'appareil. Il est recommandé de nettoyer complètement l'appareil après chaque utilisation.

Développement d'odeurs dues à la présence de liquides dans l'appareil Des odeurs désagréables peuvent se dégager si l'appareil contient des liquides/salissures humides lorsqu'il est rangé. Videz complètement le réservoir d'eau propre et le réservoir d'eau sale avant de ranger l'appareil. Utilisez la brosse de nettoyage pour éliminer les poils et les particules de saleté du canal d'aspiration et de l'intérieur de la buse de sol (voir Nettoyage de la buse de sol). Laissez le rouleau nettoyé sécher à l'air, par exemple sur le dispositif installé sur la station d'arrêt. Ne pas placer le rouleau mouillé dans une armoire fermée pour qu'il sèche. 1. Transférez l'appareil dans une pièce sèche. nettoyage pour le chargement. Illustration C

faisant pivoter dans le sens inverse des aiguilles d'une montre. Illustration D 2. Dévissez le bouchon du réservoir. Illustration F

Mode standard : Nettoyez le sol avec un débit d'eau et une puissance d'aspiration standard.

Mode Puissance (disponible pour FCV 3) : Nettoyez efficacement le sol avec un débit d'eau et une puissance d'aspiration maximum.

Le surdosage ou le sous-dosage du détergent ou de l'agent de nettoyage entraînent des résultats de nettoyage médiocres. Suivez les recommandations de dosage du détergent ou de l'agent de nettoyage. 5. Fermez le bouchon du réservoir.

des aiguilles d'une montre pour l'insérer dans l'appareil. Le réservoir d'eau propre doit être solidement fixé dans l'appareil. Illustration D

Trois voyants lumineux s'allument en cycle pour indiquer que l'auto-nettoyage est en cours. L'auto-nettoyage peut être lancé en appuyant simultanément sur les deux boutons de commutation de mode.

Utilisation Informations générales de fonctionnement

Humidité Dommages matériels sur les sols délicats Avant d'utiliser l'appareil, vérifier la résistance à l'eau du sol dans un endroit peu visible. Ne pas nettoyer de revêtements sensibles à l'eau, tels que p. ex. les sols en liège non traités, car de l'humidité peut pénétrer et endommager le sol.

Réservoir plein : Le réservoir d'eau sale est plein. Videz le réservoir d'eau sale ou réinstallez le réservoir d'eau sale (voir Vidange du réservoir d'eau sale). Erreur de blocage : Le rouleau de nettoyage est bloqué. Mettez l'appareil à la verticale et nettoyez les débris sur le rouleau de nettoyage (voir Nettoyage de la buse de sol).

Avant de commencer votre travail, retirez du sol tout objet tel que des tessons, des cailloux, des vis ou des pièces de jouets afin d'éviter tout dommage sur le sol (p. ex., des rayures). Remarque ● Pour éviter les rayures, testez l’appareil sur un endroit peu visible avant toute utilisation sur des surfaces fragiles, p. ex. bois ou céramique. ● Ne demeurez pas sur un endroit, mais restez en mouvement. ● Respectez les consignes du fabricant du revêtement de sol.

Risque de dommages dus à des mouvements incontrôlés Le rouleau de nettoyage commence à tourner dès que le nettoyage est lancé. Tenez fermement la poignée pour empêcher l’appareil d’avancer de lui-même.

partie supérieure de l'appareil vers vous. Appuyez sur le bouton Marche/Arrêt. Illustration G

le rouleau soit suffisamment humidifié.

Réglage des modes de nettoyage Après la mise en marche, l'appareil passe au mode Standard par défaut. Passez d'un mode de nettoyage à l'autre en appuyant sur les boutons de commutation de mode. Remarque Le mode À sec est destiné à aspirer des liquides et à être utilisé sur des sols durs, des tapis et des moquettes (à faible hauteur de poils) sans sortie d'eau. Il n'est pas comparable à un véritable aspirateur.

Autonomie de la batterie L'autonomie de la batterie est représentée par l'icône de batterie sur l'écran. L'icône de la batterie change en fonction du pourcentage de la batterie. ● Icône de la batterie-Vert : 100 %-30 % ● Icône de la batterie - Orange : 30 %-10 % ● Icône de la batterie - Clignotant en rouge : 10 %0% Avant que la batterie ne soit entièrement vide, l'appareil aspire pendant 5 secondes, puis s'éteint complètement.

Vidange du réservoir d'eau sale Si le réservoir d'eau sale est plein, l'avertissement « Réservoir plein » apparaît sur l'écran LED. 1. Appuyez sur le bouton Marche/Arrêt. 2. Marchez sur la buse de sol et poussez la partie supérieure de l'appareil en position verticale. Illustration I

du réservoir d'eau sale et en appuyant sur le bouton de déverrouillage. Illustration J

supérieur de l'autre main. Videz le réservoir d'eau sale et rincez-le. Illustration K

jusqu'à ce qu'il s'enclenche de manière audible. Le réservoir d'eau sale doit être solidement fixé dans l'appareil.

Remplissage du liquide de nettoyage Si le réservoir d'eau propre est vide, remplissez-le. (voir Remplissage du réservoir d'eau propre).

Interruption et finalisation de l'utilisation

Dommages matériels dus à l'humidité Le rouleau d'humidification peut endommager les sols sensibles à l'humidité. Lors de pauses prolongées, placez l'appareil sur la station d'arrêt afin d'éviter que le rouleau d'humidification n'endommage les sols sensibles.

s'éteindre, l'appareil aspire pendant 5 secondes, puis s'éteint complètement. 2. Marchez sur la buse de sol et poussez la partie supérieure de l'appareil en position verticale. Illustration I

pour le faire sécher. Illustration M

Entretien et maintenance Auto-nettoyage

Une fois le travail terminé, placez l'appareil dans la station de nettoyage et lancez le processus d'auto-nettoyage. Nettoyez la tête de lavage dans la station de nettoyage uniquement en utilisant le processus d'autonettoyage automatique et non pas en versant de l'eau dans la station séparément. Ne nettoyez pas l'appareil ou la tête de sol sous l'eau courante ou sous le jet d'une douche, car de l'eau pourrait s'infiltrer. Remarque Tant que l'icône d'avertissement « Réservoir plein » est affichée sur l'écran LED et que le réservoir d'eau sale n'a pas été vidé, le processus d'auto-nettoyage ne peut pas être lancé.

d'eau propre sans détergent (voir Remplissage du réservoir d'eau propre). Illustration F

nettoyage. (La station de recharge et de nettoyage doit être sous tension). Appuyez simultanément sur les deux boutons de commutation de mode pour lancer le processus d'auto-nettoyage. L'auto-nettoyage dure 80 secondes. Illustration L

4. Lorsque le processus d'auto-nettoyage est terminé, veuillez vider et rincer le bac d'eau sale, le laisser sécher, puis réinstaller le bac d'eau sale (voir Vidange du réservoir d'eau sale). Remarque Pour arrêter le processus d'auto-nettoyage, appuyez à nouveau et simultanément sur les deux boutons de commutation de mode ou sur le bouton de Marche/Arrêt.

Nettoyage du réservoir d'eau sale

Nettoyez régulièrement les filtres pour éviter qu'ils ne se bouchent en raison d'une utilisation prolongée. Pour un meilleur nettoyage, il est recommandé de remplacer le filtre tous les 2 ou 3 mois. Utilisez exclusivement des filtres KÄRCHER pour assurer un bon ajustement du filtre et du réservoir d'eau sale, et pour garantir la performance de l'appareil. Pour plus d'informations sur le retrait et la vidange du réservoir d'eau sale, (voir Vidange du réservoir d'eau sale). 1. Retirez le couvercle du réservoir d'eau sale. Illustration K

l'eau courante et séchez-les complètement, puis réinstallez-les dans le réservoir d'eau sale. Illustration O

Nettoyage de la buse de sol

Dommages dus au nettoyage du rouleau dans le lave-linge ou à l'utilisation d'un sèche-linge Endommagement des microfibres Ne nettoyez pas le rouleau dans un lave-linge. Ne pas sécher le rouleau dans un sèche-linge. Remarque En cas d'encrassement important ou si des pièces telles que des pierres ou des échardes pénètrent dans la tête d'aspiration, celle-ci doit être nettoyée. En fonctionnement, ces débris entraîneraient des claquements ou bloqueraient les tuyaux d’aspiration. 1. Appuyez sur le bouton Marche/Arrêt. Avant de s'éteindre, l'appareil aspire pendant 5 secondes, puis s'éteint complètement. 2. Marchez sur la buse de sol et poussez la partie supérieure de l'appareil en position verticale.

buse de sol, à gauche et à droite, l'un vers l'autre et retirez le couvercle de la buse de sol. Illustration P 4. Faites pivoter le bouton de déverrouillage du rouleau de nettoyage dans le sens inverse des aiguilles d'une montre et retirez le rouleau de nettoyage. Illustration Q 5. Nettoyez le rouleau de nettoyage sous l’eau courante. Si le rouleau présente des poils ou d'autres débris emmêlés, veuillez les enlever à l'aide de la brosse de nettoyage. Illustration R

station d'arrêt pour le faire sécher. Illustration M 7. S'il y a des débris sur le couvercle de la buse de sol, rincez-la à l'eau courante. Illustration S 8. S'il y a des débris à l'intérieur de la buse de sol, nettoyez l'intérieur de la buse de sol et du tube d'aspiration à l'aide d'un mouchoir en papier ou de la brosse de nettoyage. Illustration T

l'axe de la roue droite et faites pivoter le bouton latéral dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un déclic, le rouleau de nettoyage est alors verrouillé. Illustration U

ce qu'il s'enclenche de manière audible. Illustration V

Nettoyage de la station de recharge et de nettoyage

Ne pas rincer la station de recharge et de nettoyage à l'eau courante.

nettoyage, essuyez-les avec un chiffon humide, en évitant les broches de chargement.

Produits de nettoyage et d'entretien

Utilisation de produits de nettoyage et d'entretien inappropriés L'utilisation de produits de nettoyage et d'entretien inappropriés peut endommager l'appareil et entraîner l'exclusion de la garantie. Utilisez uniquement les détergents KÄRCHER. Faites attention au dosage correct. Remarque Utilisez des produits de nettoyage ou d'entretien KÄRCHER pour le nettoyage des sols si nécessaire.  Pour le dosage des détergents ou produits d'entretien, veuillez respecter les recommandations de dosage du fabricant.  Pour éviter la formation de mousse, remplissez le réservoir d'eau propre avec de l'eau et ajoutez ensuite le détergent ou produit d'entretien.  Pour éviter que le réservoir ne déborde, veillez à laisser suffisamment d'espace pour le détergent ou le produit d'entretien lorsque vous le remplissez d'eau.

Remplacement de la batterie Si la batterie est endommagée, contactez le service après-vente de KÄRCHER pour acheter un nouveau bloc-batterie et remplacer l'ancien.

Ne retirez pas la feuille de protection qui entoure le blocbatterie. Lorsque vous remplacez le bloc-batterie, assurez-vous que l'appareil est déconnecté de la station de recharge et de nettoyage et qu'il est éteint. Lorsque vous remplacez le bloc-batterie, évitez un environnement à températures et humidité élevées, et n'installez pas le nouveau bloc-batterie avec les mains mouillées.

l'aide d'un tournevis. Illustration W 3. Extrayez le bloc-batterie de son compartiment et débranchez les deux bornes. Illustration X

dans son compartiment. Illustration Y Erreur

5. Vissez les 6 vis pour fixer le couvercle du bloc-batterie. Illustration Z

Guide de dépannage Les dysfonctionnements ont souvent des causes simples auxquelles vous pouvez remédier vous-même à l'aide de l'aperçu suivant. En cas de doute ou de dysfonctionnement non mentionné ici, veuillez contacter votre service client agréé. Remarque L'appareil ne peut pas continuer à fonctionner tant que le problème n'a pas été corrigé.

L’appareil ne fonctionne Las batterie est vide. pas

La puissance d'aspiration diminue

1. Branchez la station de recharge et de nettoyage sur l'alimentation électrique et replacez l'appareil sur la station de recharge et de nettoyage.

Le réservoir d'eau sale est plein.

éponge (voir Nettoyage du réservoir d'eau sale).

Le tube d’aspiration est obstrué.

d'aspiration à l'intérieur de la buse de sol (voir Nettoyage de la buse de sol).

Le rouleau est sec après Le réservoir d'eau propre est vide ou la mise en marche de n'est pas en place. l'appareil

1. Remplissez le réservoir d'eau propre.

est correctement installé.

Le rouleau a besoin de temps pour être 1. Continuez à faire fonctionner l'appareil humidifié. pendant un certain temps. Le mode actuel est le mode de nettoyage 1. Appuyez sur les boutons de sélection de à sec. En mode de nettoyage à sec, aumode pour passer en mode Standard / cune pulvérisation d'eau ne se produit ur Puissance. le rouleau. De l'eau s'écoule par la sortie d'air

L'appareil a été couché ou secoué violemment.

éponge et séchez-les complètement.

Les filtres ont été lavés et installés sans 1. Retirez le filtre plissé plat et le filtre à séchage. éponge et séchez-les complètement. L'auto-nettoyage ne fonctionne pas

Le réservoir d'eau sale est plein.

1. Retirez le réservoir d'eau sale et videz-le.
