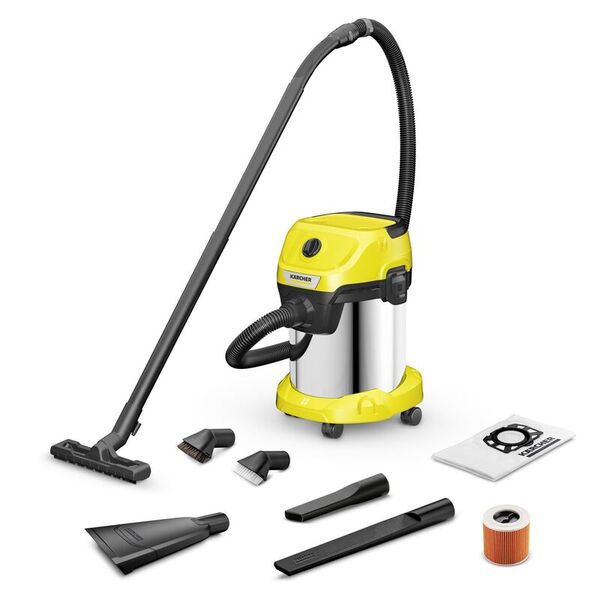

Mode d'emploi aspirateur eau et poussières Kärcher WD 3 S V-17/6/20 Car

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Etendue de livraison L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Description de l’appareil Selon le modèle choisi, il existe des différences d’équipement. L’équipement spécifique est décrit sur l’emballage de l’appareil. Pour les figures, voir la page des graphiques. Illustration A 1

Raccord de tuyau d’aspiration

Poignée de position de stationnement/logement pour accessoires

Poignée de transport pliable

Plaque signalétique avec caractéristiques techniques (p. ex. taille du réservoir)

Câble d’alimentation électrique avec fiche secteur

10 Logement pour les accessoires 11 Buse pour sol en position de stationnement 12 Roue directionnelle 13 Fiche de l’appareil

2. Relier le tuyau d’aspiration à la poignée. Illustration G Remarque Pour faciliter l’aspiration dans les espaces très étroits, il est possible de retirer la poignée et de brancher les accessoires directement sur le tuyau d’aspiration. Pour enlever la poignée, il faut appuyer sur les surfaces grises des deux côtés de la poignée et retirer la poignée du flexible. 3. Monter la buse pour sol.  Monter l’insert dans la buse pour sol.  Raccorder la buse pour sol aux tubes d’aspiration. Illustration H

14 Rangement pour flexible, des deux côtés (WD 3 /

KWD 3) 15 Porte-câble (WD 3 / KWD 3) 16 Sacs filtrants 17 Filtre mousse 18 Cartouche filtrante 19 Tuyau d’aspiration (WD 2 Plus / KWD 2) 20 Poignée amovible (WD 3 / KWD 3) 21 Tuyau d’aspiration avec raccord (WD 3 / KWD 3) 22 Tube d’aspiration 2 x 0,5 m 23 Suceur fentes 24 Buse pour sol 25 Adaptateur pour le raccordement des outils élec-

Montage des roues directionnelles

mise en service. Illustration B Illustration C Remarque Pour les appareils avec des réservoirs en acier inoxydable, les accessoires ne se trouvent pas dans le réservoir, mais à l’extérieur.

Aspiration sans filtre mousse ou cartouche filtrante Dommages de l’appareil Travaillez toujours avec le filtre mousse ou la cartouche filtrante inséré(e), qu’il s’agisse d’aspiration humide ou de poussières.

Insertion du sac filtrant 1. Déplier complètement le sac filtrant.

appuyer fermement. Illustration D 3. Poser et verrouiller la tête de l’appareil. Illustration E Remarque Nous recommandons d’utiliser un sac filtrant pour aspirer la poussière fine.

Monter le flexible, les tubes, la buse pour sol 1. Raccorder le tuyau d’aspiration. Illustration F

Mettre l’appareil en service 1. Brancher la fiche secteur dans la prise de courant. Illustration I Appareils sans prise 2. Placer l’interrupteur principal dans la position souhaitée. Illustration J  Position « 1 ON » : La fonction d’aspiration / soufflage est activée.  Position « 0 OFF » : L’appareil est mis hors tension. Appareils avec une prise 3. Placer l’interrupteur principal dans la position souhaitée. Illustration K  Position « 1 ON » : La fonction d'aspiration / soufflage est activée. : Lorsque l’outil électrique est  Position connecté, l’aspiration est activée automatiquement.  Position « 0 OFF » : L’appareil est mis hors tension. Remarque Tant que l’appareil est alimenté, la fiche de l’appareil peut être utilisée comme source de courant. Remarque Uniquement valable pour la Suisse : La prise de courant ne peut être utilisée que lors du fonctionnement dans un environnement sec.

Utilisation Remarque Lors de l’achat et de l’installation de sacs filtrants et de cartouches filtrantes, faire attention aux références de pièce actuelles. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site www.kaercher.com.

Aspiration de cendres froides Dommages de l'appareil Aspirez les cendres froides uniquement avec un préséparateur de cendres.

Filtre mousse / cartouche filtrante défectueux ou humide Dommages de l’appareil Avant la mise en service, vérifier si le filtre mousse / la cartouche filtrante n’est pas endommagé et remplacer le/la si nécessaire. Aspirer uniquement avec un filtre mousse sec / une cartouche filtrante sèche.

Selon la versions d’équipement, un filtre mousse ou une cartouche filtrante est inclus.  Pour les appareils avec filtre mousse : Toujours utiliser un sac filtrant en plus du filtre mousse lors de l’utilisation de l’aspirateur de poussières.  Pour les appareils avec cartouche filtrante : Toujours utiliser le sac filtrant en plus de la cartouche filtrante lorsque de l’aspiration de la poussière fine. Remarque Remplacer le sac filtrant en temps utile, car un sac filtrant trop plein pourrait être endommagé. Le degré de remplissage du sac filtrant dépend des salissures aspirées. Pour la poussière fine, le sable, etc., le sac filtrant doit être remplacé plus souvent.

Aspiration humide avec sac filtrant Dommages de l'appareil N’utilisez pas de sac filtrant pour aspirer de l’eau.

Fonction soufflage La fonction soufflage peut être utilisée pour nettoyer des zones difficiles à atteindre ou où l’aspiration n’est pas possible, par ex. Feuilles dans un parterre de gravier.  Insérer le tuyau d’aspiration dans le raccord de soufflage. La fonction soufflage est maintenant activée. Illustration N

Interrompre l’utilisation 1. Mettre l’interrupteur principal en position « 0/OFF ». L’appareil est mis hors tension.

en position de stationnement intermédiaire. Illustration O Variante 2 : Suspendre la buse pour sol en position d’arrêt. Illustration P

Fonctionnement avec réservoir plein Dès que le réservoir est plein, le flotteur ferme l'ouverture d'aspiration et la vitesse de rotation de l’appareil augmente. Éteindre immédiatement l’appareil et vider le réservoir. Remarque Si l’appareil tombe, le flotteur peut également se fermer. Pour que l’appareil puisse de nouveau aspirer, mettez en place l’appareil, éteignez-le, attendez 5 secondes puis rallumez-le.

Travaux avec des outils électriques (uniquement pour les appareils avec une prise intégrée)

1. Mettre l’interrupteur principal en position « 0/OFF ». L’appareil est mis hors tension. 2. Débrancher la fiche secteur. 3. Retirer la tête de l’appareil. Illustration B 4. Vider le réservoir. Illustration Q 5. Possibilité de stockage : Illustration T Remarque Le tuyau d’aspiration peut être enroulé autour de la tête de l’appareil et fixé à la tête de l’appareil à l’aide du manchon de flexible.

raccordement de l’outil électrique à l’aide d’un outil adapté. 3. Placer l’adaptateur sur la poignée du tuyau d’aspiration.

. Illustration K L’aspiration est activée automatiquement. Remarque Noter la puissance raccordée maximale (voir les informations sur la prise de l’appareil). Remarque Dès que l’outil électrique est mis en marche, la turbine d’aspiration démarre avec une temporisation de 0,5 seconde. Si l’outil électrique est éteint, la turbine d’aspiration continue de fonctionner pendant environ 5 secondes afin d’aspirer les salissures résiduelles dans le tuyau d’aspiration.

Consignes générales d’entretien  Entretenir l’appareil et les accessoires en matière synthétique à l’aide d’un détergent pour synthétique du commerce.  Rincer si nécessaire le réservoir et les accessoires à l’eau et les sécher avant toute réutilisation.

Nettoyer le filtre mousse / la cartouche filtrante 1. Le filtre mousse / la cartouche filtrante peut être nettoyé à l’eau courante au besoin. Pour ce faire, retirer le filtre mousse du panier de filtrage. Il est possible de déverrouiller et de retirer la cartouche filtrante en la tournant dans le sens du symbole. 2. Ne pas frotter ou brosser le filtre mousse / la cartouche filtrante lors du nettoyage.
