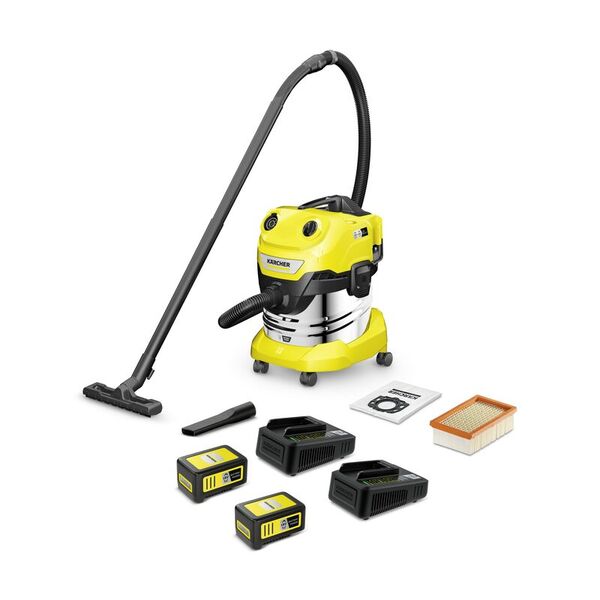

Mode d'emploi aspirateur eau et poussières à batterie Kärcher WD 4-18 S Dual Battery Set

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/ REACH

Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Etendue de livraison L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Description de l'appareil Selon le modèle choisi, il existe des différences d’équipement. L’équipement spécifique est décrit sur l’emballage de l’appareil. Pour les figures, voir la page des graphiques. Illustration A 1

Raccord de tuyau d'aspiration

Interrupteur principal 1 On / 0 Off

Poignée de position de stationnement/logement pour accessoires

Rangement pour flexible (des deux côtés)

Plaque signalétique avec caractéristiques techniques (p. ex. taille du réservoir)

Bloc-batteries/réceptacle pour bloc-batteries

Remarque Pour les versions avec tubes en acier inoxydable, retirer le capuchon de protection avant la première mise en service.

Mise en service Insertion du sac filtrant 1. Déplier complètement le sac filtrant.

appuyer fermement. Illustration E 3. Poser et verrouiller la tête de l’appareil. Illustration F Remarque Nous recommandons d’utiliser un sac filtrant pour aspirer la poussière fine.

Monter le flexible, les tubes, la buse pour sol 1. Raccorder le tuyau d’aspiration. Illustration G 2. Relier le tuyau d’aspiration à la poignée. Illustration H Remarque Pour faciliter l’aspiration dans les espaces très étroits, il est possible de retirer la poignée et de brancher les accessoires directement sur le tuyau d’aspiration. Pour enlever la poignée, il faut appuyer sur les surfaces grises des deux côtés de la poignée et retirer la poignée du flexible. 3. Monter la buse pour sol.  Monter l’insert dans la buse pour sol.  Raccorder la buse pour sol aux tubes d’aspiration. Illustration I

10 Cassette filtrante avec touche de déverrouillage

Insertion des blocs-batteries

Remarque L'appareil ne peut être utilisé que si les deux blocs-batteries sont chargés et en place dans le logement de blocs-batteries. ● Pousser les blocs-batteries dans leur logement de blocs-batteries jusqu'à ce qu'ils s'enclenchent.

12 Réservoir 13 Logement pour les accessoires 14 Roue directionnelle 15 Position de stationnement buse pour sol

Utilisez uniquement des blocs-batteries de la plateforme KÄRCHER Battery Power (+) avec une tension nominale de 18 V. Illustration J

17 Filtre plat plissé 18 Poignée amovible 19 Tuyau d’aspiration avec raccord

Mise en service de l’appareil Placer l’interrupteur principal dans la position souhaitée. Illustration K ● Position « 1 ON » : La fonction d'aspiration / soufflage est activée. ● Position « 0 OFF » : L’appareil est mis hors tension.

20 Tubes d’aspiration 2 x 0,5 m 21 Suceur fentes 22 Buse pour sol 23 ** Bloc-batterie 24 **Chargeur

Montage des roues directionnelles

du réservoir et monter les roues directionnelles. Illustration B Illustration C Illustration D

Filtre plat plissé manquant Dommages de l'appareil Travaillez toujours avec le filtre plat plissé inséré. Remarque Lors de l’achat et de l’installation de sacs filtrants et de filtres plats plissés, faire attention aux références de pièce actuelles. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site www.kaercher.com.

Aspiration de cendres froides Dommages de l'appareil Aspirez les cendres froides uniquement avec un préséparateur de cendres.

Filtre plat plissé défectueux ou humide Dommages de l'appareil Avant la mise en service, vérifiez si le filtre plat plissé n’est pas endommagé et remplacez-le éventuellement. N’aspirez qu’avec un filtre plat plissé sec. Remarque Remplacer le sac filtrant en temps utile, car un sac filtrant trop plein pourrait être endommagé. Le degré de remplissage du sac filtrant dépend des salissures aspirées. Pour la poussière fine, le sable, etc., le sac filtrant doit être remplacé plus souvent.

Aspiration humide avec sac filtrant Dommages de l'appareil N’utilisez pas de sac filtrant pour aspirer de l’eau.

Dépose du bloc-batterie Remarque Dans le cas de longues périodes d’arrêt, retirer les blocs-batteries de l’appareil et les sécuriser contre toute utilisation intempestive. ● Pousser les blocs-batteries vers le haut pour le sortir de l’appareil.

en position de stationnement intermédiaire. Illustration M Variante 2 : Suspendre la buse pour sol en position d’arrêt. Illustration N

Terminer l'utilisation 1. Mettre l’interrupteur principal en position « 0/OFF ». L’appareil est mis hors tension. 2. Retirer la tête de l’appareil. Illustration B 3. Vider le réservoir. Illustration O 4. Possibilité de stockage : Illustration V

Remarque Le tuyau d’aspiration peut être enroulé autour de la tête de l’appareil et fixé à la tête de l’appareil à l’aide du manchon de flexible.

Transport en véhicule 1. Empêcher l'appareil de glisser et de se renverser.

Entretien et maintenance Consignes générales d’entretien  Entretenir l’appareil et les accessoires en matière synthétique à l’aide d’un détergent pour synthétique du commerce.  Rincer si nécessaire le réservoir et les accessoires à l’eau et les sécher avant toute réutilisation.

Nettoyage de la cassette filtrante/du filtre plat plissé 1. Déverrouiller et sortir la cassette filtrante. Illustration P 2. Retirer la cassette filtrante. Illustration Q

de fort encrassement, tapoter la cassette filtrante contre le bord de la poubelle. Pour cela, le filtre plat plissé ne doit pas être retiré de la cassette filtrante. Illustration R Nettoyer séparément le filtre plat plissé si nécessaire. 4. Pour cela, retirer le filtre plat plissé de la cassette filtrante. Illustration S

avant de le réutiliser. Illustration U Remarque Nous recommandons de nettoyer le filtre plat plissé après chaque utilisation.

Dépannage en cas de défaut Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des dé-

fauts, veuillez vous adresser au service après-vente autorisé. L'appareil ne fonctionne pas le bloc-batterie n’est pas correctement inséré dans le logement du bloc-batterie. 1. Insérer le bloc-batterie dans le logement du blocbatterie jusqu’à ce qu’il s’enclenche. Remarque Si nécessaire, retirer à nouveau le bloc-batterie et l'insérer encore jusqu'à ce qu'il s'enclenche. Etat de charge du bloc-batterie trop faible (voir l'écran). 1. Charger la batterie. Bloc-batterie ou chargeur défectueux. 1. Remplacer le bloc-batterie ou le chargeur. L’appareil s’arrête tout seul Appareil / Bloc-batterie en surchauffe.  Attendre que l’appareil / bloc-batterie soit refroidi. Puissance d'aspiration diminuée Les accessoires, le tuyau d’aspiration ou les tubes d’aspiration sont colmatés.  Eliminer le colmatage avec un moyen auxiliaire adapté. Le sac filtrant est plein.  Remplacer le sac filtrant. Le filtre plat plissé est encrassé.  Nettoyer le filtre plat plissé (voir chapitre Nettoyage de la cassette filtrante/du filtre plat plissé). Le filtre plat plissé est endommagé.  Remplacer le filtre plat plissé.

Caractéristiques techniques Raccordement électrique Type de protection

Classe de protection Tension de la batterie

Volume de remplissage Contenu du réservoir

Caractéristiques de puissance de l’appareil Heures de service avec chargement complet de la batterie en fonctionnement normal (18 V, 2,5 Ah)

Heures de service avec chargement complet de la batterie en fonctionnement normal (18 V, 5 Ah)

Sous réserve de modifications techniques.
