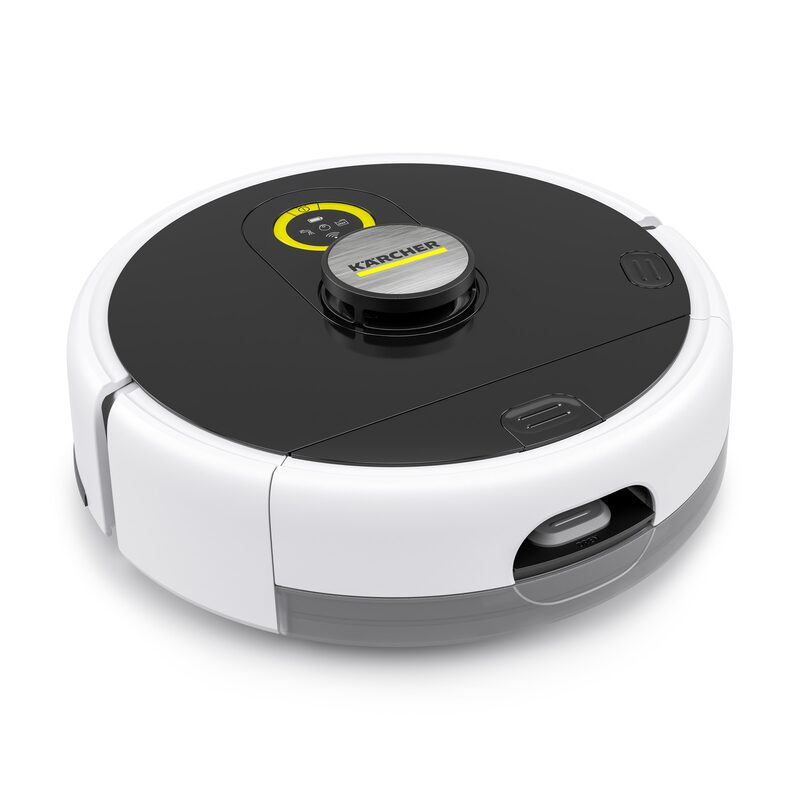

Mode d'emploi appareil Kärcher Robot nettoyeur de sols RCF 3

Contenu Remarques générales ......................................... Consignes de sécurité ......................................... Symboles sur l’appareil ....................................... Protection de l'environnement ............................. Utilisation conforme............................................. Accessoires et pièces de rechange..................... Etendue de livraison ............................................ Description de l'appareil ...................................... Fonctionnement du robot de nettoyage............... Première mise en service .................................... Mise en service ................................................... Commande .......................................................... Transport ............................................................. Stockage ............................................................. Entretien et maintenance .................................... Dépannage en cas de défaut .............................. Garantie............................................................... Déclaration de conformité UE ............................. Caractéristiques techniques ................................

Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur. Les panneaux d’avertissement et d'instructions apposés sur l’appareil donnent des remarques importantes pour un fonctionnement sans risque.

25 25 26 26 27 27 27 27 27 29 29 30 32 32 32 34 34 34 34

Remarques générales Veuillez lire la notice originale et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez les instructions qui y figurent. Conserver la notice originale pour une utilisation ultérieure ou pour le propriétaire suivant. Vous trouverez un code QR® pour accéder au manuel d’utilisation en ligne ici :

● Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Utilisation conforme ● ● ●

Ce robot de nettoyage est conçu pour le nettoyage humide entièrement automatique des sols durs. Ne pas nettoyer de revêtements sensibles à l’eau, tels que p. ex. les sols en liège non traités, car de l’humidité peut pénétrer et endommager le sol. L’appareil est adapté pour le nettoyage de PVC, de linoléum, de dallage, de pierre, de parquet huilé et ciré, de laminé ainsi que de tous les revêtements de sol stratifiés résistant à l’eau. Cet appareil a été conçu pour un usage privé et n’est pas prévu pour une utilisation professionnelle.

20 Touche Home 21 Affichage LED « Eau du robinet »

Remplir le réservoir d'eau propre 22 Affichage LED « État du robot » 23 Unité de racleur avec peigne à cheveux 24 Cassette à rouleaux 25 Outil de nettoyage 26 Réservoir d’eau propre 27 Bac d’eau sale 28 Levier d'ouverture du bac d'eau sale 29 Câble secteur 30 Détergent (30 ml)

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Fonctionnement du robot de nettoyage ●

Etendue de livraison Lors du déballage, vérifiez que le contenu de la livraison est complet. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Bouton de déverrouillage du bac d'eau sale

Bouton de déverrouillage du réservoir d'eau propre

Bouton de déverrouillage de la cassette à rouleaux

Capteur à ultrasons pour la détection des tapis

10 Roue directionnelle 11 Roue 12 Capteur de basculement 13 Rouleau de nettoyage 14 Capteur de suivi mural 15 Récepteur infrarouge pour trouver la station de re-

Le robot de nettoyage mobile tire son énergie d'une batterie intégrée qu'il recharge régulièrement sur la station de recharge fournie. Avec un chargement de la batterie, le robot de nettoyage peut nettoyer jusqu'à 125 minutes en mode sensitif. Si le chargement de la batterie diminue, le robot retourne de luimême à la station de recharge pour se recharger. Dès que le chargement et terminé, le robot de nettoyage quitte automatiquement la station de charge et poursuit le travail de nettoyage. Lorsque le robot de nettoyage a terminé les tâches de nettoyage, il revient à la station de charge pour y être rechargé. Le robot de nettoyage se déplace systématiquement. Grâce au capteur laser (LiDAR), il scanne la pièce et la nettoie petit à petit. Il évite les obstacles dont la hauteur est au moins égale à celle de la tour LiDAR. Le robot de nettoyage est doté de capteurs de basculement qui détectent les escaliers et les marches et permettent d'éviter les chutes. Le capteur à ultrasons détecte les tapis et les évite lors du nettoyage humide. Le robot de nettoyage dispose d'un réservoir d'eau propre et d'un bac d'eau sale, ainsi que d'un rouleau en microfibres qui est régulièrement humidifié avec de l'eau propre et qui s'auto-nettoie en permanence grâce à sa rotation, ce qui permet de laver le sol en profondeur. En même temps, les salissures légères non adhérentes comme les miettes, les peluches de poussière, etc. peuvent être ramassées en même temps que le processus de balayage. L'eau sale est transportée par le rouleau dans le bac d'eau sale. Les particules sont collectées dans l'unité de racleur avec peigne à cheveux et sont partiellement transportées dans le bac d'eau sale.

16 Touche marche/arrêt/pause 17 Affichage LED « Batterie » 18 Affichage LED « Max »

Vidange du bac d’eau sale 19 Affichage LED « WLAN »

Symboles LED à l'écran Symbole

L'appareil est connecté au WLAN. Le WLAN est réinitialisé.

Le robot est connecté au WLAN.

L’appareil est hors tension. L’appareil est en mode veille. L'appareil est en mode « Ne pas déranger ». L'appareil n'est pas connecté au WLAN.

La LED s’allume lorsque la batterie est entièrement chargée et jusqu’à ce qu’il reste 30% d’autonomie.

La LED s'allume lorsque l'autonomie restante de la batterie est comprise entre 29 % et 10 %.

La LED clignote à partir d'une autonomie restante de la batterie de 9 %.

L’appareil est hors tension. L’appareil est en mode veille. L'appareil est en mode « Ne pas déranger ».

L’appareil est hors tension. L’appareil est en mode veille. L'appareil est en mode « Ne pas déranger ».

l’appareil est sous tension. L'appareil se trouve en mode Veille.

Une mise à jour du logiciel est en cours.

Le robot retourne à la station de recharge. Le robot commence le nettoyage.

Le nettoyage a été interrompu. Le robot est rechargé entre deux processus de nettoyage et continue à nettoyer après. Le robot retourne à la station de charge parce que le bac d'eau sale est plein ou que le réservoir d'eau propre est vide, puis il poursuit le nettoyage.

câble et placer la fixation de câble à l'arrière de la station de recharge. Placer le câble de manière ordonnée en fonction des besoins. Illustration D 3. Brancher la fiche du câble d’alimentation de l’appareil dans la prise de câble sur le côté de la station de charge. Illustration C 4. Brancher la fiche secteur.

Raccordement du robot de nettoyage à la station de charge

station de recharge et vérifier le bon contact des contacts de charge. Le robot de nettoyage se met automatiquement en marche et émet un signal sonore. Les affichages LED s'allument. Remarque Lors de la première mise en service, une mise en marche manuelle sans contact avec la station de recharge n'est pas possible. Après la première mise en service, le robot de nettoyage se rend automatiquement à la station de charge.

Connexion du robot de nettoyage au réseau WLAN et à l’application Le robot de nettoyage peut être commandé directement par les touches de l’appareil ou par une application via un appareil mobile compatible avec le réseau WLAN. Pour pouvoir utiliser toutes les fonctions disponibles, il est recommandé de commander le robot de nettoyage via l’application Kärcher Home Robots. Avant de télécharger l’application, vérifiez les points suivants : ● L’appareil mobile est connecté à Internet. ● Le réseau WLAN de 2,4 GHz du routeur est activé. ● Une couverture WLAN suffisante est assurée.

Google Play™ et Android™ sont des marques ou des marques déposées de Google Inc. ● Apple® et App Store® sont des marques ou des marques déposées de Apple Inc. Connexion du robot de nettoyage à l’application Kärcher Home Robots et au réseau WLAN :

station de recharge et vérifier le bon contact des contacts de charge. Le robot de nettoyage se met automatiquement en marche et émet un signal sonore. Le Affichage LED « État du robot » émet des impulsions en jaune. Remarque Il est également possible d'allumer le robot de nettoyage lorsqu'il n'est pas sur sa station de recharge :

Home Robots à partir de l’App Store d’Apple ou du Google Play Store. 2. Ouvrir l’application Kärcher Home Robots. 3. Créer un compte (si vous n’êtes pas encore enregistré). 4. Ajouter le robot de nettoyage souhaité. 5. Suivre les instructions pas à pas de l’application.

Mise en service Insertion des réservoirs d'eau sale et d'eau propre Le bac d'eau sale doit d'abord être inséré dans le réservoir d'eau propre avant que l'ensemble du module de réservoir puisse être installé dans le robot de nettoyage. 1. Pousser le bac d'eau sale à l’horizontale dans le réservoir d'eau propre jusqu’à ce qu’il s’enclenche de manière audible. Illustration F

dans le robot de nettoyage jusqu’à ce qu’il s’enclenche de manière audible. Illustration G Remarque Il est également possible d'insérer d'abord le réservoir d'eau propre dans l'appareil, puis le bac d'eau sale dans le réservoir d'eau propre.

Retrait des réservoirs d'eau sale et d'eau propre 1. Appuyer sur la touche de déverrouillage du réservoir d'eau propre et retirer le réservoir d'eau propre de l'appareil. Illustration K

d'eau sale et retirer le bac d'eau sale du réservoir d'eau propre. Illustration L

Insertion du rouleau de nettoyage 1. Appuyer sur la touche de déverrouillage de la cassette à rouleaux.

La cassette à rouleaux se détache du robot de nettoyage. Retirer la cassette à rouleaux du robot de nettoyage. Illustration H Relever le Unité de racleur. Enfoncer le rouleau de nettoyage sur le support de rouleau conformément à l'illustration, puis appuyer vers le bas. Respecter ici le codage couleur (gris sur gris, blanc sur blanc). Illustration I Rabattre le Unité de racleur. Faire attention au guide de la cassette et pousser la cassette à rouleaux dans le robot de nettoyage jusqu'à ce qu'elle s'enclenche de manière audible. Illustration J

Remplir le réservoir d'eau propre 1. Retirer le réservoir d’eau propre, voir chapitre Retrait des réservoirs d'eau sale et d'eau propre.

robinet froide ou tiède. 4. Pour obtenir un résultat de nettoyage encore meilleur, ajouter en plus un produit de nettoyage ou d'entretien KÄRCHER dans le réservoir d'eau propre.

Surdosage ou sous-dosage de produits de nettoyage ou d'entretien Peut entraîner de mauvais résultats de nettoyage. Faire attention au dosage de produits de nettoyage ou d'entretien recommandés. Remarque N'utilisez pas de produits de nettoyage d'autres fabricants, car cela pourrait entraîner une forte formation de mousse sur le sol ou dans le bac d'eau sale de l'appareil. De plus, de la mousse peut se former lors des premiers nettoyages si des résidus de produits de nettoyage d'autres fabricants utilisés précédemment se trouvent encore sur le sol.

l'intérieur de l'appareil, verser dans le réservoir d'eau fraîche, en plus du détergent, Foam Stop lors des premiers nettoyages. Répéter la procédure si besoin. 6. Fermer le bouchon du réservoir.

chapitre Insertion des réservoirs d'eau sale et d'eau propre.

Danger en raison d’obstacles Risque d'endommagement Avant d'utiliser le robot de nettoyage, assurez-vous qu'il n'y a pas d'obstacles sur le sol, dans les escaliers ou sur les marches.

Préparation de l’environnement ●

Ouvrir les portes des pièces à nettoyer. En cas d'utilisation du robot de nettoyage avec l'application : Effectuer la configuration dans l'application, afin que le robot de nettoyage puisse nettoyer en fonction des exigences individuelles de nettoyage (zones interdites, différents paramètres de nettoyage, etc.), voir chapitre Réglages de l'application.

Réglages Réglages sur le robot Le nettoyage peut également être commencé depuis le robot de nettoyage sans application. Les touches permettent d'exécuter les commandes suivantes : ● Commencer le nettoyage via Touche marche/arrêt/ pause. ● Interrompre le nettoyage via Touche marche/arrêt/ pause. ● Renvoyer manuellement le robot de nettoyage à la station de recharge via Touche Home. Le robot de nettoyage retourne automatiquement à la station de charge pour se recharger lorsqu’il a terminé une tâche de nettoyage ou lorsqu’il manque d’énergie lors d’un processus de nettoyage. Réglages de l'application L’application Kärcher Home Robots offre notamment les fonctions principales suivantes : ● Guide pas à pas des possibilités de configuration ● Création de cartes des pièces et des divers étages ● Réglage de programmes ● Définition de zones interdites et de cloisons virtuelles ● Remarques sur les erreurs ou les pannes ainsi que sur la progression du nettoyage ● Réglage des paramètres de nettoyage tels que la quantité d'eau, l'intensité du nettoyage, le nombre de passages ou le mode « Évitement des tapis ». ● Configuration de zones de nettoyage ● Activation/désactivation du mode « Ne pas déranger » ● une FAQ avec détection des pannes détaillée

Activation du robot de nettoyage Remarque Placer le robot de nettoyage directement sur la station de charge s’il ne peut pas être mis en marche en raison d’un état de charge trop faible, voir chapitre Première mise en service.

pendant 3 secondes. Le robot de nettoyage se met en marche. Illustration E

Maintenir le sol libre d'objets qui traînent afin de garantir un nettoyage efficace. Les obstacles nécessitent un nettoyage qui prend du temps, car le robot de nettoyage doit contourner les objets.

Fonctionnement sans application Démarrer le nettoyage Remarque Ouvrez les portes de toutes les pièces que le robot de nettoyage doit nettoyer et ne laissez pas d’objet trainer au sol. 1. Appuyez sur Touche marche/arrêt/pause. Le robot de nettoyage émet un signal vocal et commence par créer une carte de l'environnement sans nettoyer. Le Affichage LED « État du robot » s'allume en bleu. Lorsque la création de la carte est terminée, il retourne à la station de recharge. Dès que le robot de nettoyage est connecté à la station de recharge, Affichage LED « État du robot » s'allume en jaune et Affichage LED « Batterie » émet des impulsions en vert. Remarque Attendez quelques secondes avant d'appuyer à nouveau sur Touche marche/arrêt/pause pour que le robot puisse enregistrer la carte. 2. Appuyez sur Touche marche/arrêt/pause. Le robot de nettoyage émet un signal vocal et commence le nettoyage. Le Affichage LED « État du robot » s'allume en bleu.

Fonctionnement avec application Créer une carte Remarque Ouvrez les portes de toutes les pièces que le robot de nettoyage doit nettoyer et ne laissez pas d’objet trainer au sol. 1. Dans l'application, appuyer sur le tableau de commande « Démarrer » et suivre les étapes indiquées selon les besoins. Le robot de nettoyage émet un signal vocal et lance la création de la carte. Le Affichage LED « État du robot » s'allume en bleu. Lorsque la création de la carte est terminée, il retourne à la station de recharge. Dès que le robot de nettoyage est connecté à la station de recharge, Affichage LED « État du robot » s'allume en jaune et Affichage LED « Batterie » émet des impulsions en vert. Remarque Lorsque le robot de nettoyage est connecté à la station de recharge, il faut quelques secondes pour créer la carte dans l'application. Le Affichage LED « État du robot » émet des impulsions en jaune. Un signal sonore retentit lorsque la carte a été enregistrée avec succès. Configurer le robot dans l'application L'application permet d'effectuer des configurations individuelles de la carte. ● Des cloisons virtuelles et des zones interdites empêchent le robot de nettoyage d’accéder à des zones qui ne doivent pas être nettoyées. ● Le nettoyage par points ou zones de nettoyage permet au robot de nettoyer une seule fois les zones sélectionnées par l'utilisateur de manière ciblée. ● Différents modes de nettoyage permettent de choisir individuellement l'intensité du nettoyage pour chaque pièce, en fonction du type de sol ou de la saleté (quantité d'eau, nombre de passages par surface, vitesse de rotation des rouleaux et vitesse de déplacement du robot différentes, etc).

Le téléchargement de l'application est décrit dans le chapitre Connexion du robot de nettoyage au réseau WLAN et à l’application. 1. Suivre les instructions pas à pas de l’application. Démarrer le nettoyage

commencer le nettoyage en fonction de la configuration individuelle.

Interruption du nettoyage Interrompre le nettoyage sur l'appareil : 1 Appuyer sur n’importe quelle touche pendant le nettoyage. Le robot de nettoyage s’arrête. Le Affichage LED « État du robot » émet des impulsions en bleu. 2 Appuyez sur Touche marche/arrêt/pause. Le nettoyage se poursuit. Interrompre le nettoyage dans l'application : 1. Dans l'application, appuyer sur le tableau de commande « Démarrer ». Le robot de nettoyage s’arrête. Le Affichage LED « État du robot » émet des impulsions en bleu. 2. Dans l'application, appuyer sur le tableau de commande « Démarrer ». Le nettoyage se poursuit.

Affichage d'état de la batterie Le Affichage LED « Batterie » indique l'état de la batterie, voir chapitre Symboles LED à l'écran. Des signaux optiques indiquent une batterie déchargée. ● Le Affichage LED « État du robot » clignote en rouge lorsque la batterie est vide et doit être rechargée. ● Lors du chargement sur la station de recharge, le Affichage LED « État du robot » clignote en rouge lorsque le niveau de la batterie est encore trop faible pour continuer le nettoyage. Remarque Si le robot de nettoyage n'a pas terminé le nettoyage auparavant, il retourne de manière autonome à l'endroit où le nettoyage a été interrompu après avoir rechargé la batterie.

Envoi manuel du robot de nettoyage à la recharge Procédure à suivre sur l'appareil : 1 Si le robot est en train d'effectuer un cycle de nettoyage, appuyer sur n'importe quelle touche. Le robot de nettoyage s’arrête. Le Affichage LED « État du robot » émet des impulsions en bleu. 2 Appuyez sur Touche Home. Le nettoyage est interrompu. Le robot de nettoyage se rend à la station de charge pour se recharger. Le robot de nettoyage émet un signal vocal. Dès que le robot de nettoyage est connecté à la station de recharge, Affichage LED « État du robot » s'allume en jaune et Affichage LED « Batterie » émet des impulsions en vert. Procédure dans l'application : 1. Si le robot est en train d'effectuer un cycle de nettoyage, appuyer sur le tableau de commande dans l'application « Démarrer ». Le robot de nettoyage s’arrête.

Le Affichage LED « État du robot » émet des impulsions en bleu. 2. Dans l'application, appuyer sur le tableau de commande « Charger ». Le nettoyage est interrompu. Le robot de nettoyage se rend à la station de charge pour se recharger. Le robot de nettoyage émet un signal vocal. Dès que le robot de nettoyage est connecté à la station de recharge, Affichage LED « État du robot » s'allume en jaune et Affichage LED « Batterie » émet des impulsions en vert. Le robot de nettoyage retourne automatiquement à la station de charge pour se recharger lorsqu’il a terminé une tâche de nettoyage ou lorsqu’il manque d’énergie lors d’un processus de nettoyage.

Remarque Seuls des réseaux WLAN de 2,4 GHz sont pris en charge. 1. Allumer le robot de nettoyage, voir chapitre Activation du robot de nettoyage.

et sur Touche Home pendant 3 secondes, jusqu'à ce qu'un signal vocal retentisse.

Transporter ou renvoyer l’appareil dans son emballage d’origine si possible. Si l’emballage d’origine n’est pas disponible, veuillez contacter notre service.

Lorsque le bac d'eau sale est plein, Affichage LED « Max » clignote en rouge et le robot de nettoyage retourne à la station de recharge.

haut et relever le couvercle du bac d'eau sale. Illustration N 3. Vider le bac d’eau sale. En cas de salissures incrustées, rincer le bac d'eau sale à l'eau du robinet ou le nettoyer avec la brosse de nettoyage. Illustration O 4. Fermer le couvercle du bac d’eau sale.

Faire l'appoint de détergent Lorsque le réservoir d'eau propre est vide, Affichage LED « Eau du robinet » clignote en bleu et le robot de nettoyage retourne à la station de recharge.

Remplir le réservoir d'eau propre).

Éteindre l’appareil 1. Appuyer sur n’importe quelle touche pendant le nettoyage. Le robot de nettoyage s’arrête. Remarque Le robot de nettoyage ne peut pas être éteint lorsqu’il se trouve sur la station de charge.

enfoncé. Le robot de nettoyage émet un signal acoustique. Tous les affichages LED s'éteignent. Le robot de nettoyage s’éteint.

Nettoyage du bac d’eau sale. 4. Nettoyer le rouleau de nettoyage et le laisser sécher, voir chapitre Nettoyage du rouleau de nettoyage. 5. Nettoyer Unité de racleur avec un peigne à cheveux, voir chapitre Nettoyer la cassette de rouleau et l'unité de racleur avec un peigne à cheveux.

Réinitialisation de la connexion WLAN Si vous changez de routeur ou si vous modifiez votre mot de passe WLAN, vous devez réinitialiser la connexion WLAN du robot de nettoyage.

Rétablissement des paramètres d’usine

5 secondes jusqu’à ce qu’un signal retentisse. 2. Maintenir à nouveau Touche Home enfoncé pendant 5 secondes jusqu’à ce qu’un signal retentisse. Les paramètres d’usine sont rétablis.

Consignes de sécurité pour le transport La batterie lithium-ion est soumise aux exigences du droit sur les marchandises dangereuses. Une batterie non endommagée et opérationnelle peut être transportée par l’utilisateur dans un espace de circulation public sans autres exigences. En cas d’expédition par des tiers (entreprises de transport), observez les exigences particulières sur l’emballage ainsi que la désignation. Observez les directives nationales.

Liquides/salissures humides Si l'appareil contient encore des liquides/salissures humides pendant le stockage, cela peut entraîner des odeurs. Lors du stockage de l'appareil, videz complètement le réservoir d’eau propre et le bac d'eau sale. Nettoyez la cassette à rouleaux. Utilisez l’outil de nettoyage avec un peigne pour éliminer les cheveux et les particules de salissures de l’unité de racleur. Laissez sécher le rouleau nettoyé à l'air libre. Ne pas laisser sécher le rouleau mouillé dans un placard fermé.

Endommagement du robot de nettoyage dus à un stockage incorrect Ne stockez pas le robot de nettoyage à l’envers. Le boîtier du radar laser (LiDAR) ne doit jamais entrer en contact avec le sol ou des objets. Ne posez pas d’objets sur le robot de nettoyage. Stockez le robot de nettoyage complètement chargé et éteint dans un endroit frais et sec. Remarque Pour éviter une décharge profonde de la batterie, recharger complètement le robot de nettoyage au plus tard après 5 mois.

Entretien et maintenance Nettoyage des capteurs Nettoyer les capteurs au moins une fois par mois. En cas d'encrassement, toujours nettoyer immédiatement les capteurs. Illustration P Illustration Q 1. Essuyer les capteurs à l’aide d’un chiffon doux.

Nettoyer les contacts Nettoyer les contacts de l'appareil et du bac d'eau sale au moins une fois par mois. En cas d'encrassement, toujours nettoyer immédiatement les contacts. 1. Retirer les bacs d'eau sale et d'eau propre, voir Retrait des réservoirs d'eau sale et d'eau propre.

d'eau sale avec un chiffon doux. Illustration R Nettoyage du bac d’eau sale

Salissures incrustées Les salissures incrustées peuvent endommager durablement l'appareil. Nettoyez régulièrement le bac d'eau sale. Consulter la procédure à suivre pour la vidange et le nettoyage du bac d’eau sale, voir chapitre Vidange du bac d’eau sale. Nettoyage du rouleau de nettoyage

Résidus de détergent dans le rouleau Formation de mousse Lavez le rouleau à l’eau courante après chaque utilisation ou passez-le au lave-linge pour le nettoyer.

Dommages dus au nettoyage du rouleau avec de l’assouplissant ou à l’utilisation d’un sèche-linge Endommagement des microfibres N'utilisez pas d'assouplissant lors du nettoyage dans le lave-linge. Ne placez pas le rouleau au sèche-linge.

Dommages matériels dus aux mouvements du rouleau Le lave-linge risque d’être endommagé. Placez le rouleau dans un filet à linge et ajoutez du linge à laver dans le lave-linge. 1. Appuyer sur la touche de déverrouillage de la cassette à rouleaux. La cassette à rouleaux se détache du robot de nettoyage. 2. Retirer la cassette à rouleaux du robot de nettoyage. Illustration S 3. Relever le Unité de racleur. 4. Retirer le rouleau de nettoyage de la cassette à rouleaux. Illustration T

ou le laver au lave-linge à max. 60 °C. Illustration U 6. Nettoyer l'entraînement des rouleaux avec un chiffon humide. 7. Laisser sécher le rouleau de nettoyage à l'air libre. Nettoyer la cassette de rouleau et l'unité de racleur avec un peigne à cheveux

Salissures incrustées Les salissures incrustées peuvent endommager durablement l'appareil. Il est recommandé de nettoyer complètement l'appareil après chaque utilisation.

Salissures incrustées Les salissures incrustées peuvent endommager durablement l'appareil. Nettoyer régulièrement l’unité de racleur avec l’outil de nettoyage.

Dommages causés par le nettoyage de l’unité de racleur dans le lave-vaisselle À la suite du processus de lavage, l’unité de racleur peut se déformer et donc ne plus appuyer correctement sur le rouleau. Le résultat du nettoyage est ainsi amoindri. Ne nettoyez pas l’unité de racleur au lave-vaisselle, mais sous l'eau courante. 1. Appuyer sur la touche de déverrouillage de la cassette à rouleaux. La cassette à rouleaux se détache du robot de nettoyage. 2. Retirer la cassette à rouleaux du robot de nettoyage. Illustration S 3. Relever le Unité de racleur. 4. Retirer le rouleau de nettoyage de la cassette à rouleaux. Illustration T 5. Nettoyer le Unité de racleur à l’eau courante. Remarque Ne nettoyez pas le Unité de racleur et la cassette à rouleaux dans le lave-vaisselle, car cela pourrait endommager les composants. 6. Enlever la saleté incrustée avec l'outil de nettoyage. Illustration V 7. Rabattre le Unité de racleur.

cassette à rouleaux dans le robot de nettoyage jusqu'à ce qu'elle s'enclenche de manière audible. Illustration J Nettoyer les roues Les particules de saleté (comme le sable, etc.) peuvent s'accumuler sur la bande de roulement et endommager ensuite les surfaces de sol sensibles et lisses.

cassette à rouleaux dans le robot de nettoyage jusqu'à ce qu'elle s'enclenche de manière audible. Illustration J 6. Mettre en place les bacs d'eau sale et d'eau propre, voir Insertion des réservoirs d'eau sale et d'eau propre. Produits de nettoyage et d’entretien

Utilisation de produits de nettoyage et d'entretien inappropriés L'utilisation de produits de nettoyage et d'entretien inappropriés peut endommager l'appareil et entraîner l'exclusion de la garantie. Utilisez uniquement les détergents KÄRCHER. Faites attention au dosage correct.

Remarque Utilisez des produits de nettoyage ou d'entretien KÄRCHER pour le nettoyage des sols si nécessaire.  Lors du dosage des produits de nettoyage et d'entretien, faites attention aux informations de quantité du fabricant.  Pour éviter la formation de mousse, remplir d'abord le réservoir d'eau propre avec de l'eau, puis avec des produits de nettoyage ou d'entretien.  Pour éviter de déborder, laisser de l'espace pour les produits de nettoyage ou d'entretien lors du remplissage de l'eau. Remplacer le rouleau de nettoyage Un rouleau de nettoyage usé peut dégrader le résultat de nettoyage. 1. Contrôler l’usure du rouleau de nettoyage et le remplacer si nécessaire.

Dépannage en cas de défaut Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des déErreur Cause

fauts, veuillez vous adresser au service après-vente autorisé. Solution

La LED d'affichage « État La batterie est déchargée. 1. Charger la batterie. du robot » clignote en Le robot de nettoyage doit être éteint et 1. Éteindre le robot de nettoyage lorsqu'il rouge se trouve sur la station de recharge. n'est pas sur sa station de recharge. Le réservoir d'eau propre n'est pas cor- 1. Retirer le réservoir d'eau propre et le rerectement logé dans l'appareil. mettre en place. Insérer le réservoir d'eau propre de sorte qu'il soit fermement logé dans l'appareil. Le rouleau de nettoyage n’est pas correctement logé dans l’appareil.

1. L’insérer correctement dans l'appareil.

Le rouleau de nettoyage s'est coincé ou 1. Retirer le rouleau de nettoyage et l'insérer est bloqué. correctement dans l'appareil.

Caractéristiques techniques

Service après-vente Si le défaut ne peut pas être éliminé, l’appareil doit être contrôlé par le service après-vente.

Garantie Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Déclaration de conformité UE Appareil

Alfred Kärcher SE & Co. KG déclare par la présente que le type d’appareil radio Robo Cleaner est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible sur www.kaercher.com/RCF3.

RCF 3 Raccordement électrique Puissance nominale

Tension nominale de la batterie

Type de bloc-batterie Tension nominale du chargeur

Intensité nominale du chargeur

Capacité nominale de la batterie

Heures de service avec chargement complet de la batterie en mode Sensitif

WLAN IEEE 802.11b/ g/n 2,4 GHz

Intensité max. du signal, WLAN

Capacités du réservoir d'eau Volume du réservoir d'eau propre ml

Dimensions et poids du robot de nettoyage Poids

Longueur x largeur x hauteur

Dimensions et poids de la station de charge Poids

Longueur x largeur x hauteur
