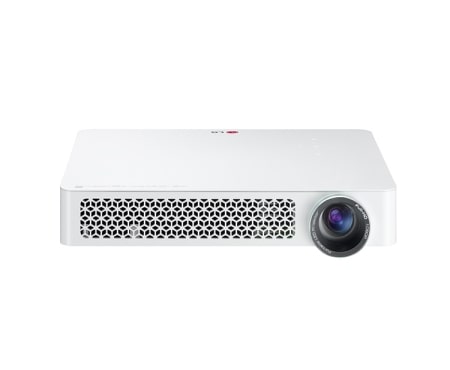

Mode d'emploi vidéoprojecteur LG PF80G

Projecteur dlp

Veuillez lire attentivement les informations de sécurité avant d'utiliser le produit. PF80G

Cet appareil est conforme aux normes CEM pour l'électro-ménager (Classe B) pour un usage domestique. Cet appareil peut être utilisé dans toutes les régions.

REMARQUE yyL'image d'illustration peut différer de l'aspect réel de votre projecteur. yyL'affichage à l'écran de votre projecteur peut être légèrement différent de ce qui est indiqué sur le manuel.

Do not open

WARNING/CAUTION Le symbole de l'éclair en

- afin de réduire le risque

D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Lisez ces consignes. Conservez ces consignes. Tenez compte de tous les avertissements. Suivez toutes les instructions.

Installation en intérieur AVERTISSEMENT yyN'utilisez pas le projecteur à l'extérieur et n'exposez pas le produit à l'eau ou à l'humidité. - Ce produit n'est pas étanche. Le mettre en contact avec de l'eau pourrait causer un incendie ou une électrocution. yyNe placez pas le projecteur sous la lumière directe du soleil ni près de sources de chaleur telles qu'un radiateur, un feu de cheminée, une cuisinière, etc.. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. yyNe placez pas de matières inflammables telles que des aérosols sur le projecteur ou près du projecteur. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. yyNe laissez pas des enfants grimper sur le projecteur ou s'y agripper.

Consignes de sécurité

- Ils risqueraient de faire tomber le projecteur, ce qui pourrait causer des blessures ou la mort. yyN'installez pas le produit dans un endroit non ventilé (par exemple, sur une étagère ou dans un meuble), ni sur un tapis ou un coussin. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie en raison de l'augmentation de la température interne. yyNe placez pas le produit près d'une source de vapeur, d'huile ou de vapeur d'huile telle qu'un humidificateur ou un comptoir de cuisine. - Le non-respect de cette consigne peut entraîner un incendie, une électrocution ou de la corrosion. yyN'installez par le produit contre un mur ou un plafond proche de sources d'huile ou de vapeur d'huile. - Cela pourrait endommager le produit, entraîner sa chute et causer des blessures graves. yyNe placez pas le projecteur dans un endroit exposé à de la poussière. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. yyN'utilisez pas le projecteur dans les lieux humides, tels qu'une salle de bain ou tout autre lieu susceptible d'être humide. - Ceci risquerait de provoquer un incendie ou une électrocution. yyAssurez-vous que les évents d'aération du projecteur ne sont pas obstrués par une nappe ou un rideau. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie en raison de l'augmentation de la température interne. yyAssurez-vous qu'il existe une aération suffisante autour du projecteur. La distance entre le projecteur et le mur doit être d'au moins 30 cm. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie en raison de l'augmentation de la température interne.

ATTENTION yySi vous installez le projecteur sur une table ou une étagère, veillez à ne pas le positionner près du bord. - Le projecteur risquerait de ne pas être stable et de tomber, ce qui peut provoquer des blessures ou endommager l'appareil. Veillez à utiliser le boîtier ou le support adapté au projecteur. yyAvant de déplacer le projecteur, veillez à l'éteindre et à débrancher la fiche d'alimentation ainsi que les câbles. -L  e câble d'alimentation pourrait être endommagé et provoquer un incendie ou une électrocution. yyNe placez pas le projecteur sur une surface instable ou soumise à des vibrations, telle qu'une étagère bancale ou un plan incliné. - Il risquerait de tomber et de provoquer des blessures. yyVeillez à ne pas faire basculer le projecteur lorsque vous raccordez un appareil externe. -S  i vous ne respectez pas cette consigne, vous risquez de vous blesser ou d'endommager le projecteur.

Alimentation AVERTISSEMENT yyLe câble de mise à la terre doit être branché. - Assurez-vous de connecter le câble de mise à la terre pour éviter toute électrocution. S'il est impossible de relier l'appareil à la terre, faites appel à un électricien pour installer un disjoncteur distinct. Ne tentez pas de mettre l'appareil à la terre en le connectant à des câbles de téléphone, des paratonnerres ou des tuyaux de gaz. yyLe cordon d'alimentation doit être complètement inséré dans la prise électrique.

- Un branchement instable peut provoquer un incendie. yyNe posez aucun objet lourd sur le cordon d'alimentation. - Ceci risquerait de provoquer un incendie ou une électrocution. yyNe touchez pas la fiche d'alimentation avec les mains mouillées. - Vous risqueriez de vous électrocuter. yyNe branchez pas trop d'appareils sur la même multiprise. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie en raison de la surchauffe de la prise. yyÉvitez de laisser la poussière s'accumuler sur les tiges de la fiche d'alimentation ou de la prise électrique. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. yyPour couper l'alimentation principale, débranchez la prise d'alimentation. Celle-ci doit être positionnée de façon à être facilement accessible. ATTENTION yyMaintenez fermement la fiche d'alimentation lorsque vous la débranchez. - Un câble d'alimentation endommagé peut provoquer un incendie. yyVérifiez que le cordon d'alimentation et la fiche ne sont pas endommagés, modifiés, pliés, tordus, étirés, écrasés ou brûlants. N'utilisez pas le produit si la prise est mal fixée. - Ceci risquerait de provoquer un incendie ou une électrocution. yyNe placez pas le câble d'alimentation près d'un appareil produisant de la chaleur. - La gaine du câble d'alimentation peut fondre et provoquer un incendie ou une électrocution.

yyPlacez le projecteur à un endroit où personne ne risque de trébucher ou de marcher sur le câble d'alimentation afin de ne pas endommager ce câble ni la prise. - Ceci risquerait de provoquer un incendie ou une électrocution. yyNe mettez pas le projecteur sous/hors tension en branchant et en débranchant le cordon d'alimentation de la prise (N'utilisez pas la fiche d'alimentation comme interrupteur). - Si vous ne respectez pas cette consigne, vous risquez de vous électrocuter ou d'endommager le produit. yyN'insérez pas de conducteur sur l'autre côté de la prise murale pendant que la fiche d'alimentation est branchée sur la prise murale. En outre, ne touchez pas la fiche d'alimentation juste après l'avoir débranchée de la prise murale. - Vous risqueriez de vous électrocuter. yyUtilisez uniquement le cordon d'alimentation officiel fourni par LG Electronics N'utilisez pas d'autres cordons d'alimentation. - Ceci risquerait de provoquer un incendie ou une électrocution.

En cours d'utilisation AVERTISSEMENT yyNe placez rien sur le projecteur qui puisse contenir un liquide : vase, pot de fleurs, tasse, cosmétiques, médicaments, objets de décoration, bougies, etc. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie, vous électrocuter ou de vous blesser en cas de chute. yySi le boîtier subit un choc violent ou est endommagé, éteignez l'appareil, débranchez la prise et contactez un centre d'assistance agréé. - Vous risqueriez de vous électrocuter.

yyN'insérez pas d'objets métalliques tels que des pièces de monnaie, des épingles à cheveux ou des débris métalliques, ni des matières inflammables telles que du papier ou des allumettes dans le projecteur. - Le but cette consigne est d'éviter les incendies et électrocutions. yySi un liquide ou un corps étranger pénètre dans le projecteur, éteignez-le, débranchez la prise et contactez l'un de nos centres d'assistance. - Ceci risquerait de provoquer un incendie ou une électrocution. yyVeillez à ce qu'un enfant n'avale pas les batteries de la télécommande lors de leur remplacement. Ne laissez pas les batteries à portée des enfants. - Si un enfant avale une pile, consultez immédiatement un médecin. yyVeillez à ne jamais ouvrir les couvercles du projecteur. -L  e risque d'électrocution est élevé. yyNe regardez pas directement dans l'objectif lorsque le projecteur est en cours d'utilisation. - L'intensité lumineuse risquerait d'abîmer vos yeux. yyLorsque la lampe du projecteur est allumée ou vient d'être éteinte, évitez de toucher l'évent d'aération ou la lampe car ils sont brûlants. yyEn cas de fuite de gaz dans la pièce où se trouve le projecteur, ne touchez ni au projecteur ni à la prise. Ouvrez les fenêtres pour aérer. - Des étincelles pourraient provoquer un incendie ou des brûlures. yyPar temps d'orage, débranchez le cordon d'alimentation de la prise. - Le non-respect de cette consigne peut provoquer une électrocution ou endommager le projecteur. yyN'utilisez pas le projecteur près d'un appareil électronique générant un fort champ magnétique.

yyNe placez pas l'emballage plastique du projecteur autour de votre tête. - Vous pourriez vous étouffer. yyNe gardez pas les mains sur le projecteur de façon prolongée lorsqu'il est en cours d'utilisation. yyLorsque vous jouez à un jeu vidéo en branchant votre console sur le projecteur, nous vous recommandons de respecter une distance supérieure à quatre fois la longueur de la diagonale de l'écran. - Assurez-vous que le câble de connexion est suffisamment long. À défaut, l'appareil risque de tomber. Il pourrait alors provoquer une blessure ou être endommagé. yyNe placez pas le projecteur ou sa télécommande et les piles dans un environnement à très haute température. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. ATTENTION yyNe placez pas d'objets lourds sur le projecteur. - Il risquerait de tomber et de provoquer des blessures. yyVeillez à ce que l'objectif ne subisse aucun choc durant le transport. yyÉvitez de toucher l'objectif. - Vous risqueriez d'endommager l'objectif. yyN'utilisez pas d'outils pointus tels qu'un couteau ou un marteau sur le projecteur car cela endommagerait le boîtier. yySi aucune image n'apparaît à l'écran ou si aucun son n'est audible, arrêtez d'utiliser le projecteur. Éteignezle, débranchez la prise et contactez notre centre d'assistance. - Ceci risquerait de provoquer un incendie ou une électrocution. yyVeillez à ce qu'aucun objet ne tombe sur le projecteur ou ne vienne le heurter. - Cela risquerait d'endommager l'appareil ou de provoquer des blessures.

yyNous vous recommandons de respecter une distance comprise entre 5 et 7 fois la longueur de la diagonale de l'écran. - Le fait de regarder un écran de trop près pendant une longue période de temps peut provoquer des troubles de la vue. yyN'obstruez pas le faisceau lumineux émis par le projecteur à l'aide d'un livre ou de tout autre objet. - Toute exposition prolongée au faisceau du projecteur pourrait entraîner un incendie. En outre, l'objectif pourrait surchauffer et être endommagé par la réflexion de la chaleur. Désactivez la fonction AV pour mettre fin à la projection temporairement ou coupez l'alimentation. yyNe démarrez pas le projecteur alors que le volume est réglé à un niveau élevé. - Vous pourriez endommager votre ouïe.

Nettoyage AVERTISSEMENT yyNe vaporisez pas d'eau sur le projecteur lors de son nettoyage. Évitez toute pénétration d'eau dans le projecteur. - Ceci risquerait de provoquer un incendie ou une électrocution. yySi de la fumée ou une odeur étrange s'échappe du projecteur, ou qu'un corps étranger pénètre dans le projecteur, éteignez-le, débranchez-le de la prise et contactez notre centre d'assistance. -S  i vous ne respectez pas cette consigne, vous risquez de provoquer un incendie ou de vous électrocuter. yyUtilisez un nettoyant à air comprimé, un chiffon doux ou un tampon applicateur légèrement imprégné d'un détergent chimique pour objectif ou d'alcool pour retirer la poussière ou les taches sur l'objectif avant.

ATTENTION yyContactez votre revendeur ou notre centre d'assistance une fois par an pour nettoyer les composants internes du projecteur. - Si vous ne nettoyez pas le projecteur durant une longue période, la poussière s'accumule et risque ainsi de provoquer un incendie ou d'endommager le produit. yyLors du nettoyage des composants plastique tels que le boîtier du projecteur, débranchez d'abord le cordon d'alimentation et essuyez le composant à l'aide d'un chiffon doux. Ne vaporisez pas d'eau et n'utilisez pas de chiffon mouillé. N'utilisez jamais de nettoyant pour vitres, de produit lustrant pour voitures ou industriel, d'abrasif, de cire, de benzène ou d'alcool, car ces produits risqueraient d'endommager le projecteur. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie, vous électrocuter ou d'endommager le produit (déformation et corrosion). yyDébranchez la fiche de la prise avant de nettoyer le produit. - Vous éviterez ainsi tout risque d'électrocution.

Divers AVERTISSEMENT yyLorsque vous vous absentez, placez le projecteur hors de portée des animaux et pensez à débrancher la fiche de la prise murale. - L'utilisation d'un cordon d'alimentation endommagé peut provoquer un courtcircuit ou un incendie.

yyVeillez à ne pas utiliser le projecteur près d'appareils électroniques de haute précision ou d'appareils émettant des signaux radio faibles. - Cela risquerait de nuire au fonctionnement du produit et de provoquer un accident. yySeul un technicien qualifié peut démonter ou modifier le projecteur. Pour tout diagnostic, réglage ou réparation, contactez votre revendeur ou notre centre d'assistance. - Ceci risquerait de provoquer un incendie ou une électrocution. yyNe fixez pas l'objectif pendant son fonctionnement sous peine de risque de lésions oculaires. yyAucune pièce n'est réparable par l'utilisateur lui-même. Les pièces soumises à haute tension peuvent provoquer des chocs ou des électrocutions. Veuillez consulter le guide de l'utilisateur pour connaître les spécifications d'entretien. yyUne ventilation efficace étant requise, n'entravez pas la circulation de l'air autour de l'appareil. Le non-respect de cette instruction pourrait provoquer des blessures ou une surchauffe de l'appareil. yyPour ne pas endommager la lampe, l'appareil doit rester branché pendant environ 3 minutes après la mise hors tension pour qu'elle refroidisse (cette instruction n'est pas valable pour les modèles à LED). yyNe touchez pas l'objectif sous peine de risquer des brûlures ou d'endommager l'objectif. L'objectif et l'appareil peuvent dégager de la CHALEUR pendant l'utilisation et immédiatement après la fin de l'utilisation. Laissez l'appareil refroidir avant de le manipuler. yyUtilisez seulement des prises correctement mises à la terre.

yyN'insérez rien dans les évents d'aération, et ne les recouvrez pas. -Ceci risquerait de provoquer un incendie ou une électrocution. yyPour un usage optimal, respectez toutes les instructions d'entretien et ne faites effectuer les réparations que par un centre autorisé. yyLa lampe contient du mercure et doit donc être jetée conformément aux réglementations locales et nationales en la matière (cette instruction n'est pas valable pour les modèles à LED). ATTENTION yyNe mélangez pas des piles usagées et des piles neuves. - Des piles ouvertes ou présentant des fuites peuvent provoquer des blessures ou endommager l'appareil. yyDébranchez le projecteur si vous ne l'utilisez pas pendant une longue période. - Une accumulation de poussière peut provoquer un incendie ou une électrocution due à une surchauffe, une étincelle ou une mauvaise isolation. yyUtilisez uniquement le type de piles spécifié. - Des piles ouvertes ou présentant des fuites peuvent provoquer des blessures ou endommager l'appareil. yyNe rechargez pas la batterie avec un appareil différent de celui fourni avec le produit. - Si vous ne respectez pas cette consigne, vous risquez d'endommager les piles ou de provoquer un incendie. yyConformez-vous aux règles de mise au rebut applicables pour la batterie usagée. - Le non-respect de cette consigne risque de provoquer une explosion ou un incendie. La méthode de mise au rebut peut varier selon votre pays ou votre région. Veuillez respecter les instructions relatives à la mise au rebut des piles.

yyNe jetez pas et n'essayez pas de démonter la pile. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie ou une explosion suite aux dommages causés aux piles. yyUtilisez toujours des piles approuvées et certifiées par LG Electronics. - Respectez cette consigne pour éviter d'endommager le produit ou de provoquer un incendie. yyNe stockez pas les piles à proximité d'objets métalliques tels que des clés ou des trombones. - Un excès de courant peut provoquer une rapide augmentation de la température et provoquer un incendie ou une explosion. yyNe stockez pas les piles à proximité d'une source de chaleur telle qu'un radiateur. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie ou d'endommager le produit. yyN'exposez pas les piles à une température supérieure à 60 °C, ni à des conditions de forte humidité. - Si vous ne respectez pas cette consigne, vous risquez de provoquer une explosion ou un incendie. yyConservez les piles et la télécommande hors de portée des enfants. - Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou d'endommager le produit. yyAssurez-vous que la batterie est correctement installée. - Respectez cette consigne pour éviter tout risque d'explosion ou d'incendie. yyLa pile contient du lithium-ion, veillez à la manipuler avec précaution. - Si vous ne respectez pas cette consigne, vous risquez de provoquer une explosion ou un incendie.

yyUtilisez des piles de remplacement du même type. yyL'utilisation d'une pile de remplacement non appropriée risque de provoquer un incendie.

Groupe exposé 2 MISE EN GARDE Risque de rayonnement optique nocif émis par ce produit. Évitez de fixer la lampe de fonctionnement. Cela pourrait endommager vos yeux.

-- précédent

Installation 16 -- Précautions d'installation 16 -- Distance de projection par taille d'écran 17 -- Installation du projecteur sur un trépied 18 -- Système de sécurité Kensington 18

Utilisation du projecteur

Visionnage à l'aide du projecteur 21 -- Configuration initiale 21 -- Mise au point et position de l'image à l'écran 22 Options supplémentaires 23 -- Utilisation de la fonction Format de l'image 23 -- Utilisation de la fonction Keystone 23 -- Changement de périphérique d'entrée 24 -- Pour utiliser SIMPLINK 24 Utilisation des raccourcis

Réglage du son -- Réglage de la sortie son

Pour établir une connexion au réseau 29 -- Connexion réseau One-Click 29 -- Pour établir une connexion à un réseau avec la fonction Configuration avancée 29 -- Pour utiliser la fonction Wi-Fi Direct 30 -- Pour utiliser la fonction Miracast™/Intel's WiDi 30 -- Configuration d'un réseau - avertissement 31

Avant l'utilisation 32 -- Connexion d'un périphérique de stockage USB 32 -- Déconnexion d'un périphérique USB 32 Pour utiliser SmartShare™ -- Visionnage de vidéos -- Visionnage de photos -- Écoute de musique -- Affichage de fichiers -- Pour régler les fonctions liées à SmartShare™

Pour établir une connexion DLNA 44 -- Pour connecter un Smartphone DLNA avec authentification 44 -- Connexion DLNA DMR (Digital Media Renderer) 44 -- Connexion DLNA DMP (Digital Media Player) 45 -- Installation et paramètres SmartShare™ PC SW 46 -- Dans le cas d'un dysfonctionnement de la fonction DLNA 47

Préparation

Accessoires Les accessoires vendus avec le projecteur sont illustrés ci-dessous. L'aspect réel du produit peut être légèrement différent de celui présenté sur les illustrations. Les accessoires sont susceptibles de varier sans préavis. De nouveaux accessoires pourront être ajoutés et certains accessoires pourront être retirés.

Télécommande et 2 piles AAA

yyLors de la connexion d'un câble HDMI ou USB, ou lorsque vous connectez une clé USB à un port USB, utilisez un produit dont la largeur est inférieure ou égale à 18 mm et la hauteur inférieure ou égale à 10 mm. Si la taille du câble ou de la clé USB n'est pas adaptée aux ports USB du projecteur, utilisez un câble d'extension prenant en charge la norme USB 2.0. yyUtilisez un câble certifié sur lequel est apposé le logo HDMI. yySi vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. (Types de câbles HDMI recommandés) - Câble HDMI®/TM haute vitesse - Câble HDMI®/TM haute vitesse avec Ethernet

Suppléments en option Pour l'achat de suppléments en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit. Les accessoires proposés en option sont susceptibles de varier sans préavis.

Pièces et composants Ce projecteur est fabriqué selon une technologie de haute précision. Toutefois, il est possible que de minuscules points noirs et/ou points lumineux (rouge, bleu ou vert) s'affichent continuellement sur l'écran du projecteur. Ce phénomène est dû au processus de fabrication et n'indique pas un défaut de fonctionnement.

Objectif2 Haut-parleur Bouton (Marche-arrêt) , (Volume) , , , (OK)

Fonction Permet d'éteindre ou d'allumer le projecteur. Permet d'afficher ou de fermer le menu Paramètres. Permet de régler le niveau du volume. Permet de parcourir les menus et de changer les paramètres. Affiche le mode actuel et enregistre les modifications apportées aux fonctions.

1 En raison de sa température élevée, ne vous approchez pas de l'espace de ventilation.

2 Ne touchez pas l'objectif lorsque vous utilisez le projecteur. Vous risqueriez de l'endommager.

Installation Précautions d'installation yyPlacez le projecteur dans un environnement bien aéré.

- Pour empêcher l'accumulation de chaleur interne, installez le projecteur dans un endroit bien aéré. Ne placez aucun objet près du projecteur afin de ne pas bloquer les évents d'aération. Ce blocage provoquerait une augmentation de la température interne.

- Ne placez pas le projecteur sur une moquette ou un tapis. Si l'évent se situe sous le projecteur, installez le projecteur sur une surface dure et veillez à ce que l'évent ne soit pas bloqué.

- Veillez à ce qu'aucun corps étranger, tel qu'un bout de papier, ne pénètre dans le projecteur.

- Laissez suffisamment d'espace (au moins 30 cm) autour du projecteur.

yyNe placez pas le projecteur dans un environnement chaud ou humide. - N'installez pas le projecteur dans un environnement chaud, froid ou humide. yyNe placez pas le projecteur à un endroit où il est susceptible d'attirer de la poussière. - Si vous ne respectez pas cette consigne, vous risquez de provoquer un incendie. yyVeillez à ne jamais ouvrir les couvercles du projecteur. Le risque d'électrocution est élevé. yyCe projecteur est fabriqué selon une technologie de haute précision. Toutefois, il est possible que de minuscules points noirs et/ou points lumineux (rouge, bleu ou vert) s'affichent continuellement sur l'écran du projecteur. Ce phénomène est dû au processus de fabrication et n'indique pas un défaut de fonctionnement. yyLa télécommande risque de ne pas fonctionner avec une lampe à ballast électronique ou une lampe à trois longueurs d'onde. Remplacez la lampe par une lampe standard internationale pour que la télécommande fonctionne normalement. yyPour ajuster l'angle du projecteur, tournez le dispositif d'ajustement vers la gauche ou vers la droite en appuyant simultanément sur la partie en caoutchouc. yyPour une installation au plafond, fixez le support au projecteur à l’aide des vis M4 x 8 mm.

Distance de projection par taille d'écran

1 Placez le projecteur, ainsi que le PC ou la source audio/vidéo, sur une surface stable et plate.

2 Placez le projecteur à une distance adéquate de l'écran. La distance entre le projecteur et l'écran détermine la taille de l'image.

3 Positionnez le projecteur de façon que l'objectif soit à angle droit par rapport à l'écran.

Si le projecteur n'est pas placé à angle droit, l'image à l'écran est inclinée et offre une qualité médiocre. Pour corriger la distorsion, utilisez la fonction Keystone. (voir page 23)

4 Branchez le cordon d'alimentation du projecteur et du périphérique connecté sur la prise murale.

Taux de projection vers le haut : 100 %

Distance de projection (D)

Distance de projection (D)

Format 16:9 Taille de l'écran Largeur de l'écran (Y) Hauteur de l'écran (X) Distance de projection (D) (mm) (mm) (mm) (mm) 508 443 249 621 635 553 311 776 762 664 374 932 889 775 436 1087 1016 886 498 1242 1143 996 560 1397 1270 1107 623 1553 1397 1218 685 1708 1524 1328 747 1863 1651 1439 809 2018 1778 1550 872 2174 1905 1660 934 2329 2032 1771 996 2484 2159 1882 1058 2639 2286 1992 1121 2795 2413 2103 1183 2950 2540 2214 1245 3105 2667 2324 1308 3260 2794 2435 1370 3416 2921 2546 1432 3571 3048 2657 1494 3726

Installation du projecteur sur un trépied

yyVous pouvez installer ce projecteur à l'aide d'un trépied d'appareil photo. Comme illustré ci-dessous, vous pouvez monter le projecteur sur le trépied à la place d'un appareil photo. yyLorsque vous stabilisez le trépied, il est recommandé d'utiliser un boulon de verrouillage d'une taille standard de 4,5 mm ou moins. La taille maximale autorisée pour le boulon de verrouillage est 5,5 mm (s'il dépasse la longueur maximale autorisée, il risque d'endommager le projecteur). Partie inférieure du projecteur

Boulon utilisé pour fixer le projecteur

Le projecteur est fixé à cette pièce.

ATTENTION yySi vous utilisez un trépied, assurez-vous qu'aucune pression extérieure n'est exercée. Vous risqueriez d'endommager le projecteur. yyNe placez pas le trépied sur une surface instable. yyVérifiez que vous utilisez un trépied capable de supporter une charge maximale d'au moins 3 kg. yyPour utiliser le projecteur en toute sécurité, écartez les pieds du trépied au maximum et assurez-vous qu'ils soient suffisamment stables. Veillez également à bien fixer le projecteur au trépied.

Système de sécurité Kensington

yyCe projecteur dispose d'un connecteur Kensington Security Standard. Connectez le câble du Kensington Security System comme indiqué ci-dessous. yyPour obtenir plus d'informations sur l'installation et l'utilisation du connecteur Kensington Security System, reportez-vous au guide de l'utilisateur qui lui est associé. yyLe connecteur Kensington Security System est un accessoire en option. yyQu'est-ce que Kensington ? Kensington est une société fournissant des systèmes de sécurité pour ordinateurs portables et autres appareils électroniques. Site Web : http://www.kensington.com

Télécommande

Ouvrez le couvercle au dos de la télécommande et insérez les piles en respectant la polarité . Utilisez des piles neuves et ne mélangez pas des piles classiques et des piles rechargeables. (1,5 V AAA)

ATTENTION yyNe mélangez pas des piles usagées et des piles neuves. Permet de réduire la consommation électrique en réglant la luminosité maximale de l'écran. INPUT Permet de changer la source d'entrée. 70-

Touches numériques Permettent de saisir un numéro. SLEEP Sélectionne la minuterie d'arrêt. STILL Arrête la vidéo en cours de lecture. VOL +, Permet de régler le niveau du volume. BLANK Supprime l'affichage. RATIO Permet de modifier le format d'affichage. MUTE Coupe le son du projecteur. PAGE , Passe à l'écran précédent ou suivant.

SETTINGS Permet d'afficher ou de fermer le menu Paramètres. PICTURE Permet de modifier le mode d'image.

Q.menu

Permet de modifier facilement les paramètres. Touches Haut/Bas/Gauche/Droite Permet de passer d'une fonction de menu à une autre. OK Affiche le mode actuel et enregistre les modifications apportées aux fonctions. Permet de revenir à l'écran précédent.

Mode av

Permet de sélectionner le mode AV pour le type de programme en cours de visionnage. EXIT Permet de sortir du menu. Boutons de commande de lecture Permet de contrôler la lecture de contenu multimédia sur SmartShare. Permet l'utilisation de la fonction SIMPLINK. Key's ▲, ▼ Règle la fonction Keystone. Boutons de couleur Permettent de définir des paramètres supplémentaires pour chaque menu.

REMARQUE yyLorsque vous utilisez la télécommande, la plage de distance optimale est inférieure ou égale à 6 mètres (gauche/droite) et se situe dans un arc de 30 degrés du récepteur IR. 30 ° 30 ° yySi un câble est raccordé au port arrière, la plage de distance est inférieure ou égale à 3 mètres (gauche/droite) et dans un arc de 30 degrés du récepteur IR. yyPour un fonctionnement optimal, ne bloquez pas le récepteur IR. yyLorsque vous transportez la télécommande dans le sac portable, assurez-vous que les touches n'appuient pas contre le projecteur, les câbles, des documents ou d'autres accessoires contenus dans le sac. Cela pourrait en effet réduire considérablement la durée de vie des piles. 70-

Utilisation du PROJECTEUR Visionnage à l'aide du projecteur Configuration initiale Ce manuel d'utilisation présente les écrans de menu pour vous aider à utiliser le produit mais l'aspect réel peut différer des illustrations.

1 Raccordez d'abord le cordon d'alimentation correctement. 2 Attendez quelques instants, puis appuyez sur la touche MARCHE-ARRÊT de la télécommande ou du panneau de commande.

3 Lorsque vous allumez le projecteur pour la première fois, un écran de réglage

s'affiche comme le montre l'illustration ci-dessous. Cet écran vous permet de régler les paramètres requis pour une bonne utilisation du projecteur.

* Les réglages usine sont définis lorsque vous sélectionnez les paramètres ci-dessus.

Mise au point et position de l'image à l'écran Lorsqu'une image s'affiche à l'écran, vérifiez que sa mise au point est bonne et que sa taille est correctement adaptée à l'écran. Pour régler la mise au point de l'image, tournez l'anneau de mise au point.

Options supplémentaires Utilisation de la fonction Format de l'image

yyAppuyez sur la touche SETTINGS de la télécommande. Sélectionnez IMAGE → Format de l'image pour modifier le format de l'image. yyVous pouvez également utiliser la touche Q.MENU ou RATIO. Menu

Fonction Permet de redimensionner les images en fonction de la largeur de l'écran.

Signal Permet d'afficher les images original vidéo en respectant leur taille d'origine et sans rogner les contours de l'image. yyEn mode HDMI/ Composantes (plus de 720 p), Signal original est disponible. Format Permet de modifier le format original d'image de 4:3 à 16:9 selon le signal vidéo d'entrée. 4:3

Permet de redimensionner les images au format 4:3 (ancien format standard).

Redimensionne l'image pour l'ajuster à la largeur de l'écran. Il est possible que les parties supérieures et inférieures de l'image soient rognées.

Zoom Sélectionnez Zoom cinéma cinéma 1 pour élargir l'image avec les proportions appropriées.

REMARQUE yyLes options Taille image peuvent varier selon le signal de source d'entrée. yyLes formats d'image pour la source d'entrée HDMI-PC sont disponibles en 4:3 et en 16:9 uniquement.

Utilisation de la fonction Keystone Pour éviter que l'image ne devienne trapézoïdale, la fonction Keystone règle la largeur du haut et du bas de l'image si le projecteur n'est pas positionné à angle droit par rapport à l'écran. Étant donné que la fonction Keystone peut entraîner une qualité d'image inférieure, n'utilisez cette fonction que lorsqu'il est impossible de positionner le projecteur selon un angle optimal. • Keystone 0 <

1 Appuyez sur la touche Key's

Key's pour régler l'image. yyLa fonction Keystone peut être réglée entre -40 et 40.

2 Lorsque vous avez terminé, appuyez sur la touche OK.

Changement de périphérique d'entrée

Pour sélectionner une source d'entrée externe Permet de sélectionner la source d'entrée externe. yyAppuyez sur la touche INPUT de la télécommande pour afficher l'écran de sélection de la source d'entrée. - Les sources d'entrée connectées s'affichent en premier. Cependant, la source AV est toujours activée. yySélectionnez un signal d'entrée en appuyant sur la touche INPUT de la télécommande pour connecter le projecteur à la source d'entrée de votre choix. Vous pouvez utiliser les touches ou pour basculer d'un mode d'entrée à un autre. Sélectionnez le périphérique d'entrée à visualiser. AV

HDMI) du projecteur et le port de sortie HDMI du périphérique SIMPLINK à l'aide du câble HDMI. Pour les systèmes home cinéma dotés de la fonction SIMPLINK, connectez les ports HDMI comme indiqué ci-dessus et utilisez un câble optique pour relier le port OPTICAL

Digital audio out (sortie

AUDIO NUMÉRIQUE OPTIQUE) du projecteur et le port Optical Digital Audio In (Entrée audio numérique optique) du périphérique SIMPLINK. de la télécommande. La fenêtre du menu SIMPLINK s'affiche.

3 Sélectionnez Paramétrage

Haut-parleur du projecteur

1 Reliez le port HDMI IN (ENTRÉE

2 Appuyez sur la touche SIMPLINK

Liste des sources

SIMPLINK est une fonction pratique qui vous permet de contrôler et de gérer divers périphériques multimédia à l'aide de la seule télécommande du projecteur via le menu SIMPLINK.

Modifier le nom du périphérique

Ajouter un Label de source Permet d'afficher les appareils qui sont connectés aux ports d'entrée.

1 Appuyez sur la touche INPUT de la télécommande pour afficher l'écran de sélection de la source d'entrée.

2 Appuyez sur la touche rouge. 3 Appuyez sur la touche ou pour

accéder à la source d'entrée de votre choix, puis appuyez sur OK.

, , ou pour sélectionner un nom de périphérique.

SIMPLINK dans la fenêtre du menu SIMPLINK. La fenêtre Paramétrage SIMPLINK s'affiche.

4 Activez Paramétrage SIMPLINK en choisissant l'option Activé dans la fenêtre de configuration SIMPLINK.

5 Fermez la fenêtre Paramétrage SIMPLINK.

6 Appuyez sur la touche SIMPLINK

de la télécommande. Choisissez le périphérique que vous voulez contrôler dans la fenêtre du menu SIMPLINK.

REMARQUE yyCette fonction n'est compatible qu'avec les périphériques munis du logo SIMPLINK ( ). Vérifiez que le périphérique externe comporte un logo SIMPLINK. yyPour utiliser la fonction SIMPLINK, vous devez disposer d'un câble HDMI® haut débit, avec ajout de la fonction CEC (Consumer Electronics Control, Contrôle des appareils électroniques grand public). Sur les câbles HDMI® haut débit, la broche n° 13 est connectée pour l'échange d'informations entre les périphériques. yyActivez ou sélectionnez le contenu multimédia d'un périphérique avec fonctions home cinéma pour que le haut-parleur bascule en mode Diffuseurs externes. yyEffectuez le branchement à l'aide d'un câble optique (vendu séparément) pour utiliser la fonction Diffuseurs externes. yySi vous choisissez de basculer vers une source d'entrée externe, les périphériques contrôlés par SIMPLINK cesseront de fonctionner. yyL'utilisation d'un périphérique tiers avec la fonction HDMICEC peut entraîner certains dysfonctionnements.

Description des fonctions SIMPLINK Menu

Permet de lire immédiatement le périphérique multimédia sur le projecteur.

Sélection du périphérique multimédia.

Permet de sélectionner le périphérique de votre choix via le menu SIMPLINK pour le contrôler immédiatement à partir de l'écran du projecteur.

Permet de gérer le périphérique multimédia avec la télécommande du projecteur.

Arrêter tous les périphériques

Si la fonction Allumage auto est activée dans les paramètres SIMPLINK, la mise hors tension du projecteur provoquera la mise hors tension de tous les périphériques SIMPLINK connectés.

Mise sous tension synchronisée activée

Si la fonction Allumage auto est activée dans les paramètres SIMPLINK, le projecteur s'allume dès que vous mettez un périphérique SIMPLINK sous tension.

Permet de sélectionner soit le haut-parleur du système home cinéma, soit celui du projecteur.

Utilisation des raccourcis Vous pouvez personnaliser les menus que vous utilisez fréquemment.

1 Appuyez sur la touche Q.MENU. 2 Appuyez sur la touche ou pour

sélectionner un menu et appuyez sur OK.

Menu Fonction ForRedéfinit la taille de mat de l'image. l'image PréréModifie les préréglages glages d'image. d'image PréréDéfinit les préréglages du glages son. du son Minuterie Le projecteur s'éteint à d'arrêt l'heure prédéfinie. ÉcoPermet de réduire la nomie consommation électrique d'énergie en réglant la luminosité maximale de l'écran.

Menu Fonction Mode AV Permet de définir le mode. Mode Arrét Vous pouvez regarder votre contenu à l'aide des paramètres du menu vidéo et audio. Cinéma Permet d'appliquer automatiquement les paramètres audio et vidéo les plus adaptés aux films. Jeux Permet d'appliquer automatiquement les paramètres audio et vidéo les plus adaptés aux jeux. Appareil Permet de retirer un appaUSB reil USB de manière sûre.

, , ou pour faire défiler les menus suivants.

Réglage du son Réglage de la sortie son Pour utiliser les haut-parleurs du projecteur Le son est diffusé par le haut-parleur du projecteur. yyAppuyez sur la touche SETTINGS de la télécommande. Sélectionnez SON → Sortie son → Haut-parleur du projecteur.

Xls, doc, ppt, txt, xlsx, pptx, docx, pdf

Microsoft Office versions 97/2000/2002/2003/2007 Adobe PDF versions 1.0/1.1/1.2/1.3/1.4 yyLa visionneuse de fichiers réaligne les documents ; il est donc possible qu'ils ne présentent pas le même aspect que sur un PC. yyPour les documents comportant des images, la résolution peut sembler plus faible lors du processus de réalignement. yySi le document est volumineux ou comporte beaucoup de pages, son chargement peut prendre plus de temps. yyLes polices non prises en charge peuvent être remplacées par d'autres polices. yyIl est possible que la visionneuse de fichiers ne s'ouvre pas pour les documents Office contenant de nombreuses images haute résolution. Pour y remédier, réduisez la taille du fichier d'image, sauvegardez-le sur un périphérique de stockage USB puis exécutez à nouveau la visionneuse de fichiers ou connectez votre ordinateur au projecteur et ouvrez le fichier sur votre PC.

Navigation dans la visionneuse de fichiers Vous pouvez contrôler la lecture en utilisant les touches qui suivent. yyAppuyez sur le bouton Aller à la page pour accéder à la page précédente ou suivante. yyAppuyez sur le bouton VOL +, - pour effectuer un zoom avant ou arrière. - Appuyez sur la touche OK. - Appuyez sur les touches Haut/Bas/Gauche/Droite pour accéder aux options Aller à la page ou Zoom.

Aller à la page Permet d'accéder à la page indiquée. Zoom

Agrandit ou rétrécit la photo.

Définit une Option pour la Visionneuse de fichiers.

Pour régler les fonctions liées à SmartShare™ Appuyez sur la touche SETTINGS de la télécommande. Sélectionnez SMART SHARE → Paramètres. Cette fonction permet de modifier les paramètres liés à la lecture de contenu SmartShare™.

Paramètres avancés Élément

Permet de modifier le nom qui s'affiche lorsque vous recherchez le projecteur parmi les autres périphériques.

Vérifie la connexion réseau.

Permet l'utilisation de fonctions de connexion sans fil telles que l'accès Wi-Fi Direct et WiDi.

Lecture automaPermet d'accepter/rejeter le contenu transféré à partir d'autres tique à la réception périphériques. DivX(R) VOD

Permet de procéder à l'inscription ou la désinscription DivX. Le code DivX est contrôlé pour la lecture des vidéos DivX protégées. Enregistrement sur http://vod.divx.com. Utilisez le code d'enregistrement pour louer ou acheter des films sur www.divx.com/vod. yyLes fichiers DivX loués/achetés ne peuvent pas être lus si le code d'enregistrement du DivX d'un périphérique différent est utilisé. Utilisez uniquement le code d'enregistrement du DivX attribué à ce périphérique spécifique. yyIl est possible que les fichiers non conformes aux normes du codec DivX ne puissent être lus ou produisent du son et des images anormaux.

Supprimer l'historique yyPour supprimer l'historique des contenus, appuyez sur le bouton Supprimer l'historique. yyUtilisez le contenu affiché dans le menu Récent.

Fichier de prise en charge

Langue des sousLangue titres Latin1 anglais, espagnol, français, allemand, italien, suédois, finnois, hollandais, portugais, danois, roumain, norvégien, albanais, gaélique, gallois, irlandais, catalan, valencien Latin2 bosniaque, polonais, croate, tchèque, slovaque, slovène, serbe, hongrois Latin4 estonien, letton, lituanien Cyrillique bulgare, macédonien, russe, ukrainien, kazakh Grec Grec Turc Turc Hébreu Hébreu moderne Chinois Chinois simplifié Coréen Coréen Arabe Arabe

yyVitesse maximale de transmission des données : 20 Mbits/s (Mégabits par seconde) yyFormats de sous-titres externes pris en charge : .smi, *.srt, *.sub (MicroDVD, SubViewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer) et *.psb (PowerDivX) yyFormats de sous-titres internes pris en charge : XSUB (prise en charge des sous-titres internes générés avec DivX6)

Codec vidéo pris en charge Résolution maximale : 1 920 x 1 080 à 30p Extension .asf .wmv

.divx .avi .mp4 .m4v .mov .3gp .3g2 .mkv .ts .trp .tp .mts .m2ts .vob .mpg .mpeg

Profil avancé VC-1, profil simple et principal VC-1

WMA Standard, WMA 9 Professional

DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC, Motion Jpeg et MPEG-4 Part 2

MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, LPCM, ADPCM et DTS

AAC et MPEG-1 Layer III (MP3)

MPEG-1 Layer I, II, MPEG-1 Layer III (MP3) Dolby Digital, Dolby Digital Plus et AAC

Mpeg-1, mpeg-

Dolby Digital, MPEG-1 Layer I, II, DVD-LPCM

MPEG-1 Layer I, II, MPEG-1 Layer III (MP3) et AAC

Fichiers de musique pris en charge Type de fichier

Fréquence d'échantillonnage

MPEG1, MPEG2, Layer2, Layer3

Fichiers photo disponibles Type de fichier

Minimum : 64 x 64 Maximum (de type normal) : 15 360 (L) x 8 640 (H) Type progressif : 1 920 (L) x 1 440 (H)

Pour établir une connexion DLNA

Connexion DLNA DMR (Digital Media Renderer)

La technologie DLNA, qui signifie Digital Living Network Alliance (Alliance de réseaux numériques domestiques), vous permet de lire des vidéos, des musiques et des photos stockées sur un ordinateur ou sur un serveur grâce à votre projecteur via le réseau local.

Si le système d'exploitation de votre ordinateur est Windows 7 ou Windows 8 ou si le périphérique certifié DLNA (un téléphone portable, par exemple) est connecté via un réseau, vous pouvez lire des vidéos, des photos et des musiques avec votre projecteur sans installer de programme tiers.

Pour connecter un Smartphone DLNA avec authentification Le projecteur et le Smartphone doivent être connectés au même réseau.

1 Vérifiez que la fonction Wi-Fi est activée sur le Smartphone.

2 Installez et exécutez l'application de partage de contenu sur le Smartphone.

3 Exécutez « Share my mobile phone Content » (Partager le contenu de mon téléphone).

4 Choisissez le type de contenu

(vidéo, musique ou photo) que vous souhaitez lire.

5 Sélectionnez la vidéo, la musique ou

la photo que le projecteur doit diffuser.

6 Sélectionnez Add to Play List (Ajouter à la liste de lecture).

7 Sélectionnez le modèle du projecteur sur le périphérique à utiliser pour lire le contenu. (Le modèle du projecteur est indiqué sur l'étiquette du périphérique.)

8 Sélectionnez Lire pour que le projecteur diffuse le fichier sélectionné.

1 Configurez le projecteur et l'ordinateur sur le même réseau. Configurez l'ordinateur (sous Windows 7 ou Windows 8) sur le réseau.

2 Effectuez un clic droit sur le fichier

audio, vidéo ou photo que vous souhaitez lire et utilisez la fonction Lecture à distance de Windows 7 ou Windows 8. Pour lire du contenu stocké sur un périphérique, tel qu'un téléphone portable, reportezvous au guide de l'utilisateur de ce périphérique.

3 Le contenu sera lu sur un seul

périphérique même si plusieurs projecteurs ou périphériques sont connectés. La vitesse de lecture varie en fonction de la vitesse du réseau.

Connexion DLNA DMP (Digital Media Player) Si le logiciel SmartShare™ PC est installé sur votre ordinateur, la musique, la vidéo ou la photo peut être diffusée par le projecteur via le réseau local.

1 Configurez le projecteur et

l'ordinateur sur le même réseau. Le projecteur et chaque périphérique doivent être connectés via un seul point d'accès afin de permettre au service DLNA de fonctionner.

Personnalisation des paramètres

Paramètres IMAGE 1 Appuyez sur la touche SETTINGS. 2 Utilisez la touche , , ou pour

sélectionner IMAGE et appuyez sur OK.

, , ou pour définir l'option de votre choix, puis appuyez sur OK. - Pour revenir au menu précédent, appuyez sur la touche .

Les paramètres d'image disponibles sont décrits ci-dessous. Élément Économie d'énergie

Fonction Permet de réduire la consommation électrique en réglant la luminosité maximale de l'écran. Mode Minimum/ Applique le mode Économie d'énergie prédéfini. Moyen/ Maximum Permet de sélectionner les préréglages d'image optimisés pour l'environnement d'affichage ou la chaîne. Vous pouvez également définir des options avancées pour chaque mode. Mode Vif Optimise l'effet visuel de la vidéo. Renforce le contraste, la luminosité et la netteté pour des images plus vives. Standard Affiche l'image avec des taux de contraste, de luminosité et de netteté standard. Cinéma Optimise l'image pour un film. Jeux

Optimise l'image pour les jeux avec des mouvements rapides à l'écran. Expert1/2 Menu visant à régler la qualité de l'image, permettant aux experts et aux passionnés de bénéficier d'un affichage optimal avec le projecteur. - Le mode Expert, destiné aux professionnels du réglage de l'image, permet de contrôler et de régler la qualité grâce à une image spécifique. Pour les images normales, il est possible que le résultat ne soit pas flagrant. Contraste Permet de régler la différence entre les zones claires et les zones sombres de l'écran. Luminosité Permet de régler la luminosité globale de l'écran.

Fonction Permet de régler la netteté des contours entre les zones claires et les zones sombres. La netteté horizontale et verticale n'est réglable que sous Expert1/2. Permet de régler la luminosité des couleurs à l'écran.

Permet de régler la balance des couleurs rouge/vert.

Contrôle avancé Option d'image Réglage usine

Personnalise les paramètres avancés.

Format de l'image Assistant Image II

Définit des paramètres supplémentaires Permet de réinitialiser les valeurs personnalisées par l'utilisateur. Chaque préréglage d'image est réinitialisé. Sélectionnez le préréglage d'image à réinitialiser. Redéfinit la taille de l'image. Utilisez la télécommande et l'Assistant d'image pour obtenir la meilleure qualité possible sans dispositif coûteux ou sans solliciter l'aide d'un spécialiste. Suivez les instructions pour obtenir une qualité d'image optimale.

Contrôle avancé Élément Contraste Dynamique Couleur Dynamique Couleur préférée

Fonction Permet de régler le contraste et la couleur à un niveau optimal en fonction de la luminosité de l'écran. Permet de régler les couleurs pour obtenir des nuances plus naturelles. Couleur La palette des couleurs habillage peut être définie sépahabillage rément afin d'appliquer la couleur habillage en fonction des paramètres choisis par l'utilisateur. Couleur de La palette des couleurs naturelles (prairies, collines, l'herbe etc.) peut être définie séparément. Couleur du La couleur du ciel est définie séparément. ciel Permet d'obtenir une image d'une netteté remarquable en améliorant les détails des zones où l'image est floue ou ne paraît pas nette. Permet de définir la courbe des dégradés en fonction de la sortie du signal de l'image par rapport au signal de la source d'entrée.

Contrôle expert Élément Contraste Dynamique Super Résolution Gamme de couleurs

Fonction Permet de régler le contraste et la couleur à un niveau optimal en fonction de la luminosité de l'écran. Permet d'obtenir une image d'une netteté remarquable en améliorant les détails des zones où l'image est floue ou ne paraît pas nette. Permet de choisir la plage des couleurs qui peut être obtenue. yyStandard : affiche les couleurs d'origine d'un signal d'entrée, quelles que soient les fonctions d'affichage. yyÉtendue : utilise la riche gamme des couleurs de l'affichage. Amélioration Permet aux bords de l'image d'être clairs et détaillés, tout en restant des bords naturels. xvYCC Permet d'afficher des couleurs beaucoup plus riches. Filtre Couleur Permet de filtrer une palette de couleurs spécifique en RGB pour régler avec précision la teinte et la saturation de la couleur. Gamma Permet de définir la courbe des dégradés en fonction de la sortie du signal de l'image par rapport au signal de la source d'entrée. Balance des Permet d'ajuster la balance des blancs. Un réglage détaillé est posblancs sible, comme illustré ci-dessous. a. M  éthode : 2 points - Modèle : Intérieur et Extérieur - Points : Bas, Haut - Rouge/Vert/Bleu : plage de réglage -50 à +50. - Appliquer à toutes les sources d'entrée : les valeurs de Balance des blancs sont appliquées à tous les modes d'entrée. b. M  éthode : 20 points IRE - Modèle : Intérieur et Extérieur - L'IRE (Institute of Radio Engineers, Institut des ingénieurs radio) est l'unité utilisée pour afficher la taille du signal vidéo. Elle peut être réglée sur 5, 10, 15… jusqu'à 100. Vous pouvez ajuster chaque paramètre de façon individuelle comme indiqué ci-dessous. - Rouge/Vert/Bleu : la plage d'ajustement va de -50 à +50. - Appliquer à toutes les sources d'entrée : les valeurs de Balance des blancs sont appliquées à tous les modes d'entrée. Système de Permet de régler les couleurs Rouge/Vert/Bleu/Jaune/Cyan/Magestion des genta. Permet à un spécialiste de régler la teinte à l'aide d'une mire. couleurs Six couleurs (Rouge

Option d'image Élément Fonction Réduction du Permet de réduire le bruit de l'écran de la vidéo. bruit Réduction de Permet d'éliminer le bruit produit pendant la création des signaux Bruit MPEG numériques de l'image. Niveau noir

Permet d'éclaircir ou d'assombrir l'écran en fonction du niveau noir de l'image d'entrée, à l'aide de la noirceur (niveau noir) de l'écran.

Permet de régler l'écran de façon optimale pour regarder des films.

Corrige les images pour afficher des séquences animées plus régulières. Mode Lisse La valeur De-Judder est définie sur 3. Effacer La valeur De-Judder est définie sur 7. Utilisa- De-Judder peut être définie manuellement. teur yyDe-Judder : c ette fonction permet de régler les saccades de l'écran. Règle la couleur globale de l'écran selon vos préférences. Vous pouvez définir le degré de luminosité sur Moyen, Chaud, Naturel ou Froid. Permet de régler la luminosité de l'image à un niveau optimal. - Si l'image est très blanche, ce mode augmente le niveau de luminosité. Si l'image est surtout composée de rouge, vert, bleu, bleu-vert, magenta ou jaune, vous risquez de ne pas remarquer la différence de luminosité. - Le Mode maximal est activé uniquement lorsque l'option Préréglages d'image est définie sur le mode Vif et que l'option Économie d'énergie est réglée sur Minimum. - Si le Mode maximal est activé, les options Économie d'énergie et T° couleur sont désactivées.

* Si le signal vidéo est configuré sur 60 Hz, la fonction TruMotion risque de ne pas fonctionner.

Paramètres de l'option SON 1 Appuyez sur la touche SETTINGS. 2 Utilisez la touche , , ou pour

sélectionner SON et appuyez sur OK.

, , ou pour définir l'option de votre choix, puis appuyez sur OK. - Pour revenir au menu précédent, appuyez sur la touche .

Les paramètres audio disponibles sont décrits ci-dessous. Élément Mode son Smart Préréglages du son

Virtual Surround Plus Voix nette II Mode de volume

Fonction Offre un son optimisé et ajusté à chaque type de contenu. yySi la fonction Mode son Smart est activée, les options Préréglages du son, Virtual Surround Plus et Voix nette II sont réglées automatiquement. Définit les préréglages du son. Mode Standard Convient pour tous les types de vidéo. Musique/Ciné- Définit un son optimisé pour un genre spécifique. ma/Sport/Jeux Paramètre Permet de régler le niveau du volume. utilisateur yy100 Hz/300 Hz/1 kHz/3 kHz/10 kHz : permet d'ajuster l'égaliseur via le réglage manuel de bandes de son. yyRéglages usine : permet de redéfinir la valeur de l'égaliseur modifiée par l'utilisateur. Offre un son stéréo 5.1 de qualité à partir de deux haut-parleurs. yySi la fonction Voix nette ll est réglée sur Marche, la fonction Virtual Surround Plus ne peut pas être sélectionnée. Permet d'optimiser la clarté des voix. Permet de paramétrer différents modes pour le contrôle du volume. Mode Volume auto. Permet de régler automatiquement le volume. Contrôle de Si une seule courbe de volume est utilisée, le son volume peut se révéler inaudible ou élevé selon l'environnement. Permet de régler le niveau de volume en fonction de l'heure (jour/nuit).

Fonction Permet de configurer la sortie audio du projecteur. Mode Haut-parleur du Le son est diffusé par le haut-parleur du projecprojecteur teur. Haut-parleur ex- Le son provient des haut-parleurs connectés au port terne (optique/ optique. La fonction SIMPLINK est prise en charge. yyMode ARC : pour brancher des périphériques audio externes, vous pouvez utiliser un câble HDMI® haut débit sans avoir recours à un autre câble audio optique pour la sortie SPDIF. La fonction SIMPLINK permet de contrôler ce mode. Les périphériques externes compatibles avec la fonction ARC (Audio Return Channel, Canal de retour audio) doivent être branchés sur le port HDMI IN 1 (ARC). yySortie son numérique : permet de configurer la sortie son numérique. SynchronisaLe son est diffusé grâce à un périphérique audio tion du son LG LG branché sur le port OPTICAL DIGITAL AU(optique) DIO OUT. SynchronisaLe son est diffusé grâce à un périphérique audio tion du son LG LG connecté par liaison sans fil. (sans fil) Casque Le son est diffusé grâce à un casque. yyLe casque est détecté et connecté automatiquement lorsque le projecteur est activé. Régl. sync. AV Permet de synchroniser directement le son et l'image lorsqu'un décalage est constaté. Si vous paramétrez l'option Régl. sync. AV sur ACTIVÉ, vous pouvez régler la sortie audio (haut-parleurs du projecteur ou SPDIF) en fonction de l'image à l'écran. Mode Haut-parleur du Permet de régler la synchronisation du son difprojecteur fusé par les haut-parleurs internes du projecteur. Le bouton - accélère la sortie son et le bouton + la ralentit par rapport à la valeur configurée par défaut. Bypass Permet de diffuser le son réel des périphériques externes sans retard audio. Le son peut être en avance sur l'image, car l'image vidéo prend un certain temps pour s'afficher sur le projecteur. Réglage du Balance : permet de régler la balance audio à gauche et à droite. son

Réglage de l'heure 1 Appuyez sur la touche SETTINGS. 2 Utilisez la touche , , ou pour

sélectionner HEURE et appuyez sur OK.

, , ou pour définir l'option de votre choix, puis appuyez sur OK. - Pour revenir au menu précédent, appuyez sur la touche .

Les paramètres d'heure disponibles sont décrits ci-dessous. Élément Minuterie d'arrêt

Fonction Permet d'éteindre le projecteur après un nombre de minutes prédéfini. Pour désactiver la Minuterie d'arrêt, sélectionnez Désactivé. Arrêt auto En cas d'absence de signal et de clé, le projecteur s'éteint automatiquement lorsque la période prédéfinie est écoulée. Veille automatique Si vous n'appuyez sur aucun bouton du projecteur ni aucune touche de la télécommande pendant un certain laps de temps, le projecteur passe automatiquement en mode Veille.

Paramètres OPTION 1 Appuyez sur la touche SETTINGS. 2 Utilis

Connexion de périphériques

Vous pouvez connecter plusieurs périphériques externes au projecteur.

Ordinateur/Ordinateur portable

Casque Téléphone portable HDMI - page 61 Composite (AV) - page 62 Composantes - page 62 Appareils USB - page 32 Casque - page 63 Amplificateur numérique - page 64 Téléphone portable - page 66

Raccordement à un récepteur HD, un lecteur DVD, un lecteur VCR ou à un périphériques externe Raccordez un récepteur HD, un lecteur DVD, un lecteur VCR ou un périphérique externe au projecteur et sélectionnez le mode de la source d'entrée correspondant.

Connexion HDMI Avec un câble HDMI, vous bénéficiez d'une image et d'un son de haute qualité. Reliez le port HDMI IN 1 (ARC) du projecteur et le port de sortie HDMI du périphérique à brancher à l'aide d'un câble HDMI. L'image et le son sont restitués simultanément. Vous pouvez également utiliser HDMI IN 2 (MHL). Appuyez sur la touche INPUT de la télécommande pour sélectionner HDMI. Vous pouvez utiliser n'importe quel port d'entrée HDMI pour établir la connexion.

REMARQUE ARC (Audio Return Channel, Canal de retour audio) yyLes périphériques audio externes qui prennent en charge les technologies SIMPLINK et ARC doivent être connectés au port d'entrée HDMI IN 1 (ARC). yySi vous utilisez un câble HDMI® haut débit, les périphériques audio externes qui prennent en charge les sorties ARC ou SPDIF sont compatibles avec la fonction SIMPLINK sans câble audio optique supplémentaire.

Connectez les ports de sortie du périphérique externe aux ports AV IN du projecteur à l'aide d'un câble AV. Appuyez sur la touche INPUT de la télécommande pour sélectionner AV. Vérifiez que les câbles de la même couleur sont correctement branchés.

Vous pouvez regarder une vidéo en reliant le port Composant d'un périphérique externe au port COMPONENT IN du projecteur. Appuyez sur la touche INPUT de la télécommande pour sélectionner Composant. Vérifiez que les câbles de la même couleur sont correctement branchés.

* Suppléments en option (Vidéo)

* Suppléments en option (Audio)

* Suppléments en option (Audio)

Branchement d'un casque Vous pouvez utiliser un casque pour écouter le son.

Connexion d'un amplificateur numérique Reliez le port d'entrée audio numérique de l'amplificateur numérique et le port OPTICAL DIGITAL AUDIO OUT du projecteur à l'aide d'un câble optique. Pour les amplificateurs équipés d'un convertisseur numérique, la sortie doit être réglée sur le format audio de votre choix. Si vous utilisez un câble HDMI pour brancher un Home cinéma ou si vous reliez une sortie optique à un périphérique audio externe, réglez l'option Sortie son sur Haut-parleur externe (optique/HDMI ARC) comme le montre l'illustration ci-dessous. Si un projecteur, un home cinéma ou le haut-parleur d'un périphérique audio externe fonctionne simultanément, vous entendrez un écho.

REMARQUE yyConsultez également le guide de l'utilisateur du périphérique audio à connecter. yyLorsque vous connectez le projecteur à d'autres périphériques, assurez-vous que tous les appareils sont éteints et débranchés. yyLa sortie audio de ce projecteur dispose d'une large bande passante audio. C'est pourquoi le volume du récepteur doit être réglé correctement. Les hautes fréquences que l'appareil ne prend pas en charge peuvent endommager les haut-parleurs. yySi vous reliez le port OPTICAL DIGITAL AUDIO OUT du projecteur et le port d'entrée audio numérique de l'amplificateur numérique, d'une part, et si vous connectez le port d'entrée audio du projecteur et le port de sortie audio analogique de l'amplificateur numérique d'autre part, des vibrations sonores risquent de se produire en raison du circuit fermé. Pour éviter ce problème, retirez l'un des deux branchements. (Cette remarque s'applique également aux home cinémas.)

Connexion à un ordinateur de bureau et à un ordinateur portable Le projecteur prend en charge la fonction Plug and Play. Votre PC reconnaîtra automatiquement le projecteur et ne nécessite aucune installation de pilote. Vous pouvez connecter le projecteur à un ordinateur portable pour utiliser différentes fonctions.

Connexion HDMI Avec un câble HDMI, vous bénéficiez d'une image et d'un son de haute qualité. À l'aide d'un câble HDMI, connectez le port HDMI IN 1 (ARC) du projecteur au port de sortie HDMI de votre PC. L'image et le son sont restitués simultanément. Vous pouvez également utiliser HDMI IN 2 (MHL).

Le tableau ci-dessous présente des exemples de commutation des entrées. Pour obtenir plus d'informations, consultez les sections Sortie externe, Connexion à un moniteur externe ou des sections similaires du manuel d'utilisation de votre ordinateur. Marque

Macintosh Règle le panneau de commande pour activer le renvoi d'image après le démarrage.

Utilisation de la fonction de mise en miroir d'un téléphone portable Connexion MHL L'interface MHL (Mobile High-definition Link, Interface mobile haute définition) vous permet de connecter un téléphone portable et le projecteur, et de lire des vidéos et des fichiers audio depuis votre téléphone portable grâce au projecteur. Vous pouvez bénéficier de cette fonctionnalité uniquement avec les appareils équipés d'une entrée HDMI compatible avec l'interface MHL. (Pour savoir si votre périphérique est compatible MHL, veuillez contacter le fabricant.) Pour savoir si l'interface MHL est prise en charge, branchez votre téléphone portable sur le port HDMI IN 2 (MHL). Utilisez un câble pour interface MHL.

REMARQUE yyLorsque vous branchez un téléphone portable sur le port HDMI IN 2 (MHL), l'écran du téléphone portable s'affiche grâce au projecteur. - Cette connexion est possible uniquement avec les téléphones portables qui prennent en charge l'interface MHL. - Vous pouvez utiliser la télécommande pour certaines applications. yyDébranchez le câble MHL du projecteur dans les cas suivants : - La fonction MHL est désactivée. - Votre périphérique mobile est entièrement chargé et en mode Veille.

MAINTENANCE Nettoyez votre projecteur afin de le conserver en parfait état.

Nettoyage Nettoyage de l'objectif Si la surface de l'objectif présente de la poussière ou des taches, nettoyez l'objectif. Utilisez un nettoyant à air comprimé ou un chiffon de nettoyage fourni avec le produit pour nettoyer l'objectif. Pour nettoyer les taches ou la poussière, utilisez un nettoyant à air comprimé ou appliquez une petite quantité d'agent de nettoyage sur un tampon applicateur ou un chiffon doux et essuyez légèrement l'objectif. Ne vaporisez pas directement sur l'objectif pour éviter que le liquide ne s'infiltre dans l'objectif.

Nettoyage du boîtier du projecteur Pour nettoyer le boîtier du projecteur, débranchez d'abord le câble d'alimentation. Pour nettoyer la poussière ou les taches sur l'objectif, utilisez uniquement un chiffon non pelucheux doux et sec. N'utilisez pas d'alcool, de benzène, de solvant, ni d'autres détergents chimiques, car ils risqueraient d'endommager le boîtier.

INFORMATION Mise à jour du logiciel du projecteur Permet d'utiliser la fonction Mise à jour auto. pour vérifier et obtenir la version la plus récente. Vous pouvez également vérifier manuellement la présence de mises à jour disponibles.

1 Appuyez sur la touche SETTINGS. 2 Sélectionnez ASSISTANCE et rendez-vous sur Mise à jour auto.. Élément

Définissez la fonction sur Activée. Si une mise à jour est disponible, une invite vous demandera si vous souhaitez exécuter cette mise à jour.

Mode de mise à jour automatique

Si une mise à jour est disponible, la mise à jour démarre automatiquement, sans invite.

Vérifiez version mise à jour

Permet de vérifier la dernière version des mises à jour installée. Lorsqu'une nouvelle mise à jour est disponible, le téléchargement peut s'effectuer manuellement.

yyAu démarrage de la mise à jour, la fenêtre de progression de la mise à jour apparaît un court instant, puis disparaît. yyLe service de mise à jour permettant d'obtenir la dernière version est fourni via Internet. yySi le logiciel n'est pas mis à jour, certaines fonctions risquent de ne pas fonctionner correctement.

Résolution (Pixel) Format de l'image Taille du panneau (mm) Distance de projection (Taille de la vidéo) Taux de projection vers le haut Portée de la télécommande POWER Sortie audio

1 920 (Horizontal) × 1 080 (Vertical) 16:9 (Horizontal:Vertical)

Hauteur (mm) Largeur (mm) Profondeur (mm) Poids (kg) Périphérique USB

Environnement de fonctionnement

16.654 0,63 m à 3,72 m (50,8 cm à 304,8 cm) 100 % 6m CA 100-240 V~, 50/60 Hz 5W+5W Min : 45,9 (sans pied), Max : 55,3 (sans pied) et 56,9 (avec pied) 275 219 (sans objectif) et 226 (avec objectif) 2.2 5 V, 0,5 A (max.) Température de fonctionnement 0 °C à 40 °C Stockage -20 °C à 60 °C Humidité relative de fonctionnement 0 % à 80 % Stockage 0 % à 85 %

* Les spécifications des produits ou le contenu de ce manuel peuvent être modifiés sans avis préalable en cas de mise à jour des fonctions.

Fréquence Fréquence Résolution horizontale verticale (kHz) (Hz) 720 x 400

yySi un signal non pris en charge est capté par le projecteur, il ne s'affiche pas correctement à l'écran ou le message Pas de signal ou Format invalide s'affiche. yyLe projecteur prend en charge le type de signal DDC1/2B comme fonction Plug & Play (reconnaissance automatique des moniteurs de PC). yyLa résolution 1920 x 1080 est susceptible de ne pas être prise en charge selon le type d'ordinateur.

Connexion au port composant Signal

charge Fréquence Fréquence Résolution horizontale verticale (kHz) (Hz) 480p 576p 720p
