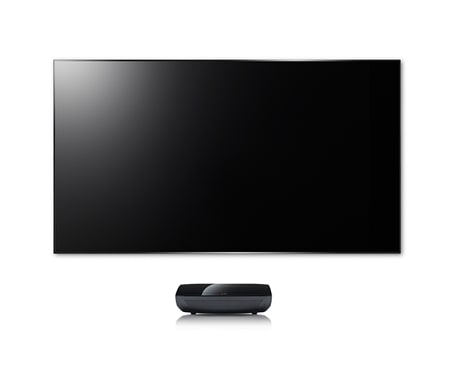

Mode d'emploi vidéoprojecteur LG HECTO

Manuel d'utilisation

Veuillez lire attentivement les informations de sécurité avant d'utiliser le produit. HECTO

LICENCE Fabriqué sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories. À PROPOS DES VIDÉOS DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certified officiel qui lit les vidéos DivX. Rendez-vous sur www. divx.com pour plus d'informations et pour télécharger des outils logiciels permettant de convertir vos fichiers en vidéos DivX. À PROPOS DES VIDÉOS À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré pour lire les vidéos à la demande (VOD) DivX.Pour générer le code d'enregistrement, consultez la section VOD DivX du menu de configuration de l'appareil. Rendez-vous sur vod.divx.com avec ce code pour terminer le processus d'enregistrement et en savoir plus sur la VOD DivX. Pour HD Test Kit 1080p v1.1 et les versions ultérieures : “DivX Certified pour lire les vidéos DivX jusqu'à HD 1080p, y compris les contenus d'appel” “DivX®, DivX Certified® et tous les symboles associés sont des marques déposées de DivX, Inc. et sont utilisées sous licence de celui-ci.” Brevet 7,295,673; 7,460,668; 7,515,710; 7,519,274 Les termes HDMI et High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats Unis et dans d’autres pays. Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, & DTS and the Symbol together are registered trademarks & DTS 2.0 Channel is a trademark of DTS, Inc. Product includes software. © DTS, Inc. All Rights Reserved. Cet appareil répond aux exigences EMC relatives aux équipements électroménagers (Classe B) et se destine à un usage domestique. Cet appareil peut être utilisé dans toutes les régions.

REMARQUE • Les images du produit et les affichages d'écran (OSD) illustrés dans ce manuel sont des exemples vous permettant de mieux comprendre comment utiliser le produit. Ils peuvent donc différer de ceux de votre Écran Laser.

L'entretien de cet appareil

À DU PERSONNEL QUALIFIÉ. Le symbole de l'éclair en WARNING/CAUTION forme de flèche dans un triangle équilatéral signale à l'utilisateur la présence dans la coque de l'appareil d'une tension dangereuse et non isolée pouvant être d'amplitude suffisante pour constituer un risque d'électrocution.

Do not open

Le symbole du point d'exclamation dans un triangle équilatéral signale à l'utilisateur la présence d'instructions d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

Consignes de sécurité

Lisez ces consignes. Conservez ces consignes. Tenez compte de tous les avertissements. Suivez toutes les instructions.

Installation en intérieur AVERTISSEMENT • Ne placez pas le produit sous la lumière directe du soleil ni près de sources de chaleur telles qu'un radiateur, un feu de cheminée ou une cuisinière. -- Le non-respect de cette consigne peut entraîner un incendie. • Ne placez pas de matières inflammables (sprays, par exemple) près du produit. -- Le non-respect de cette consigne peut entraîner un incendie. • Ne laissez pas des enfants grimper sur le produit ou s'y agripper. -- Ils risqueraient de faire tomber le produit, ce qui pourrait causer des blessures ou la mort. • Ne placez pas le produit directement sur une moquette, un tapis ou un endroit où la ventilation est limitée (étagère ou placard, par exemple). -- Ceci provoquerait l'augmentation de la température interne du produit et pourrait causer un incendie. • Ne placez pas le produit près d'une source de vapeur ou d'huile telle qu'un humidificateur ou un plan de travail dans une cuisine. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • N'installez pas le produit dans un endroit exposé à la poussière. -- Le non-respect de cette consigne peut entraîner un incendie. • N'utilisez pas le produit dans les lieux humides, tels que les salles de bain ou tout autre lieu susceptible d'être humide. -- Le non-respect de cette consigne

peut provoquer un incendie ou une électrocution. • Assurez-vous que les évents d'aération du projecteur ne sont pas obstrués par une nappe ou un rideau. -- Ceci provoquerait l'augmentation de la température interne du produit et pourrait causer un incendie. • La distance entre l'évent d'aération du produit et le mur doit être d'au moins 30 cm. -- Le non-respect de cette consigne provoquerait l'augmentation de la température interne du produit et pourrait causer un incendie. • L'installation du produit sur un plafond doit être effectuée par un technicien professionnel utilisant les outils autorisés. Un produit mal installé risquerait de tomber, -- ce qui pourrait entraîner des blessures corporelles ou des dégâts matériels. Pour une installation du produit, veuillez contacter le support technique. • Si vous utilisez un support de montage au plafond, un adhésif pour empêcher le desserrement des vis ou une huile ou un lubrifiant sur le produit, cela risque d'entraîner l'apparition de fissures sur le boîtier du projecteur et la chute du produit. • Cela pourrait également blesser les personnes se trouvant sous l'appareil (le cas échéant) et endommager celui-ci.

ATTENTION • Si vous installez le produit sur une table ou une étagère, veillez à ne pas le positionner près du bord. -- En tombant, le produit pourrait entraîner des blessures corporelles ou être endommagé. Veillez à utiliser le boîtier ou le support adapté au produit. • Avant de déplacer le produit, mettezle hors tension, débranchez-le de la prise d'alimentation et retirez tous les câbles de connexion. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Ne placez pas le projecteur sur une surface instable ou soumise à des vibrations, telle qu'une étagère non fixée ou un plan incliné. -- Le produit risquerait de tomber et de provoquer des blessures. • Veillez à ne pas faire basculer ou tomber le produit lors du branchement de périphériques externes. -- Le produit pourrait provoquer des blessures ou être endommagé.

Marche-Arrêt AVERTISSEMENT • Le câble de mise à la terre doit être branché. -- Une mise à la terre incorrecte peut endommager le produit ou provoquer une électrocution en cas de court-circuit. • Si la mise à la terre n'est pas possible, achetez un disjoncteur et branchez le produit à la prise murale correspondante. • Ne tentez pas de mettre l'unité à la terre en la connectant à un tuyau de gaz, un paratonnerre, un câble de téléphone, etc. • Le cordon d'alimentation doit être complètement inséré dans la prise électrique. -- Un branchement instable peut provoquer un incendie. • Ne posez aucun objet lourd sur le cordon d'alimentation. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Ne touchez jamais la fiche d'alimentation avec les mains mouillées. -- Le non-respect de cette consigne peut provoquer une électrocution. • Ne branchez pas trop d'appareils sur la même multiprise. -- Le non-respect de cette consigne peut provoquer un incendie en raison de la surchauffe de la prise. • Nettoyez la poussière ou les contaminants autour des tiges de la fiche d'alimentation ou des prises murales. -- Tout manquement à cette consigne peut entraîner un incendie. • Pour couper l'alimentation principale, débranchez la prise d'alimentation. Celle-ci doit être positionnée de façon à être facilement accessible.

ATTENTION • Maintenez fermement la fiche d'alimentation lorsque vous la débranchez. -- Un fil cassé dans le cordon peut provoquer un incendie. • Vérifiez que le cordon d'alimentation et la fiche ne sont pas endommagés, modifiés, pliés, tordus, étirés, écrasés ou brûlants. N'utilisez pas le produit si la prise est mal fixée. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Gardez le cordon d'alimentation à distance des installations émettant de la chaleur. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Placez le produit à un endroit où il n'existe pas un risque de trébucher ou de marcher sur le cordon d'alimentation ou sur la prise. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Ne mettez pas le projecteur sous/ hors tension en branchant et en débranchant le cordon d'alimentation de la prise murale. (N'utilisez pas le cordon d'alimentation comme interrupteur.) -- Cela pourrait entraîner une décharge électrique ou un dysfonctionnement du produit. • N'insérez pas de conducteur sur l'autre côté de la prise murale pendant que la fiche d'alimentation est branchée sur la prise murale. • En outre, ne touchez pas la fiche d'alimentation juste après l'avoir débranchée de la prise murale. -- Le non-respect de cette consigne peut provoquer une électrocution. • Utilisez uniquement le cordon d'alimentation officiel fourni par LG Electronics N'utilisez pas d'autres cordons d'alimentation. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

En cours d'utilisation AVERTISSEMENT • Ne placez rien sur le produit qui puisse contenir un liquide : vase, pot de fleurs, tasse, cosmétiques, médicaments, ornements, bougies, etc. -- Le non-respect de cette consigne peut provoquer un incendie, une électrocution ou des blessures en cas de chute. • Si le boîtier subit un impact violent ou est endommagé, éteignez-le, débranchez la prise et contactez un centre de réparation agréé. -- Le non-respect de cette consigne peut provoquer une électrocution. • N'insérez pas d'objets métalliques tels que des pièces de monnaie, des épingles à cheveux ou des débris métalliques, ni des matières inflammables telles que du papier ou des allumettes dans le projecteur. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Si un liquide ou un corps étranger pénètre dans le produit, éteignez-le et débranchez la prise, puis contactez l'un de nos centres de réparation. -- Le non-respect de cette consigne peut provoquer une électrocution. • Veillez à ce qu'un enfant n'avale pas les batteries de la télécommande lors de leur remplacement. Ne laissez pas les batteries à portée des enfants. -- Si un enfant avale une batterie, consultez immédiatement un médecin. • Ne regardez pas directement dans l'objectif lorsque le projecteur est en cours d'utilisation. La forte lumière risquerait d'abîmer vos yeux. • Lorsque le produit est sous tension ou vient d'être éteint, évitez de toucher l'évent d'aération car il est brûlant. • En cas de fuite de gaz, ne touchez pas la prise murale. Ouvrez la fenêtre pour aérer. -- Des étincelles pourraient provoquer un incendie ou des brûlures.

• Ne touchez jamais le projecteur ou le cordon d'alimentation en cas de tonnerre ou d'orage. -- Le non-respect de cette consigne peut provoquer une électrocution. • N'utilisez pas le produit près d'un appareil électronique générant un fort champ magnétique. • Ne placez pas l'emballage plastique du produit autour de votre tête. -- Vous pourriez vous étouffer. • Ne gardez pas les mains sur le produit de façon prolongée lorsqu'il est en cours d'utilisation. • Lorsque vous jouez à un jeu vidéo en branchant votre console sur un produit, nous vous recommandons de respecter une distance supérieure à 1,5 fois la longueur de la diagonale de l'écran. • Assurez-vous que la longueur du câble de connexion est suffisante. -- À défaut, l'appareil risque de tomber. Il pourrait alors provoquer des blessures ou être endommagé.

ATTENTION • Ne posez aucun objet lourd sur le produit. -- Le produit risquerait de tomber et de provoquer des blessures. • Évitez que l'objectif ne soit soumis à un choc violent lors du déplacement de l'objectif. • Ne manipulez pas la partie en verre du produit, • vous risqueriez de l'endommager. • N'utilisez pas d'outils pointus tels qu'un couteau ou un marteau sur le produit car cela endommagerait le boîtier. • Si aucune image n'apparaît à l'écran ou si aucun son n'est audible, arrêtez d'utiliser le produit. Éteignez-le, débranchez la prise et contactez notre centre d'assistance. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Ne faites tomber aucun objet sur le produit et ne le soumettez à aucune pression extérieure. -- Le produit pourrait provoquer des blessures ou être endommagé. • Nous vous recommandons de respecter une distance comprise entre 1,5 et 3 fois la longueur de la diagonale de l'écran. -- Le fait de regarder un écran de trop près et de façon prolongée peut nuire à la vue. • Faites attention à vos doigts lorsque vous refermez la porte du produit. -- Le produit pourrait provoquer des blessures ou être endommagé.

• N'obstruez pas le faisceau lumineux émis par le projecteur à l'aide d'un livre ou de tout autre objet. Le faisceau lumineux pourrait faire fondre ou brûler l'objet et provoquer un incendie. En outre, l'objectif pourrait surchauffer et être endommagé par la réflexion de la chaleur. Arrêtez temporairement la projection ou coupez l'alimentation. • Ne démarrez pas le produit avec le volume au maximum. -- Vous pourriez endommager votre ouïe. Baissez le volume avant de mettre le produit sous tension. Augmentez graduellement le volume une fois le produit sous tension. • Lorsque vous sortez, placez le produit hors de portée des animaux et pensez à débrancher la fiche de la prise murale. -- Le non-respect de cette consigne pourrait provoquer un court-circuit et un incendie.

Nettoyage AVERTISSEMENT • Ne vaporisez pas d'eau sur le produit lors de son nettoyage. Ne laissez jamais le produit entrer en contact avec un liquide. -- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. • Si de la fumée ou une odeur étrange s'échappe du produit ou si un corps étranger pénètre dans le produit, arrêtez immédiatement de l'utiliser. Éteignez-le, débranchez la prise et contactez notre centre d'assistance. -- Le non-respect de la consigne peut provoquer un incendie ou une électrocution. • Pour nettoyer les taches ou la poussière, utilisez un nettoyant à air comprimé

Préparation

Accessoires 14 Accessoires en option 15 Accessoires inclus 15 Pièces et composants 16 -- Face avant 16 -- Retour 17 Indicateur d'état 18 Installation 19 -- Précautions d'installation 19 -- Distance de projection par rapport à la taille de l'écran 20 -- Système de sécurité Kensington 21

Accessoires Vérifiez les accessoires inclus. L'aspect réel du produit peut différer de l'illustration. Les accessoires fournis sont susceptibles de varier sans préavis, pour l'amélioration des performances du produit. De nouveaux accessoires pourront être ajoutés et certains accessoires pourront être retirés.

Accessoires en option Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique ou rendez-vous sur un site d'achat en ligne. Les suppléments en option peuvent être modifiés et de nouveaux accessoires peuvent être ajoutés sans préavis, dans le but d'améliorer les performances du produit.

Câble de connexion au port audio de l'ordinateur

Câbles de connexion pour les périphériques externes

Support plafond (AJ-CB100)

Accessoires inclus Ces accessoires sont fournis avec le produit quand vous en faites l'acquisition.

Écran de projection Laser Hecto (SC100)

Pièces et composants Face avant * Cet Écran Laser est fabriqué selon une technologie de haute précision. Toutefois, il est possible que de minuscules points noirs et/ou points lumineux (rouge, bleu ou vert) s'affichent continuellement sur l'écran du projecteur. Ce phénomène est dû au processus de fabrication et n'indique pas un défaut de fonctionnement. * La lumière vive au plafond dépend du niveau de luminosité dans la pièce et de la distance existant entre le produit et le plafond. Il ne s'agit pas d'un défaut du produit. Évent1 Porte électrique Évent1

Haut-parleur Port USB IN 2

Panneau de commande Boutons

Permet de parcourir les menus et de changer les paramètres.

Permet de régler le niveau du volume, d'ouvrir un sous-menu et de modifier les paramètres.

Vérifie le mode actuel et enregistre les modifications apportées aux fonctions.

Permet d'afficher ou de fermer le menu Paramètres.

Permet de changer la source d'entrée.

Permet d'activer ou de désactiver l'Écran Laser.

En raison de sa température élevée, ne vous approchez pas de l'aire de ventilation.

REMARQUE • Appuyez sur l'étiquette « USB IN 2 » illustrée dans la figure ci-dessus pour rendre le port USB IN 2 visible.

❶ Port Component IN ❷ Port TRIGGER (12 V) Connectez un périphérique externe (écran déroulant, par exemple) à ce port. ❸ Port USB IN1 ❹ Port H/P OUT ❺ Port AV IN ❻ Port HDMI IN 1(ARC), 2, 3 (ordinateur) ❼ Port RGB IN ❽ Port AUDIO IN (RGB/HDMI-PC) ❾ Port LAN ❿ Port de SORTIE AUDIO NUMÉRIQUE OPTIQUE

En mode veille, il n'y a pas de sortie audio numérique.

Indicateur de fonctionnement/état Indicateur de fonctionnement/ état

OFF Rouge Blanc Blanc (La luminosité change graduellement.) OFF Rouge (clignotement)

Mode veille (alimentation désactivée) Mode veille Mode veille chaud (alimentation en veille) L'Écran Laser est en cours de mise sous tension ou hors tension.

Rouge (clignotant) + violet une fois (clignotant) Rouge (clignotant) + violet deux fois (clignotant) Rouge (clignotant) + violet trois fois (clignotant) Blanc (clignotant) + violet une fois (clignotant) Blanc (clignotant) + violet deux fois (clignotant) Blanc (clignotant) + violet trois fois (clignotant)

L'Écran Laser s'est éteint en raison d'une température élevée.

En fonctionnement Avertissement de température élevée

Il est possible que le produit présente un problème interne ; veuillez contacter le centre d'assistance le plus proche.

REMARQUE • Si vous mettez l'Écran Laser hors tension, il est possible qu'il ne termine pas l'opération en cours ; l'indicateur de fonctionnement/d'état peut alors devenir rouge (mode de veille).

Installation Précautions d'installation • Placez le projecteur dans un environnement bien aéré. -- Pour empêcher l'accumulation de chaleur interne, installez l'Écran Laser à un endroit bien aéré. Ne placez aucun objet à proximité de l'Écran Laser, afin de ne pas bloquer les évents d'aération. Ce blocage provoquerait l'augmentation de la température interne.

-- Ne placez pas l'Écran Laser sur une moquette ou un tapis. Si l'évent d'aspiration se situe sous le projecteur, ne le bloquez pas et placez le projecteur sur une surface solide et plane.

-- Veillez à ce qu'aucun corps étranger, tel qu'un bout de papier, ne pénètre dans l'évent d'aération.

Télécommande magic

-- Couplage de la télécommande Magic 25 -- Recouplage de la télécommande Magic 25 -- Utilisation de la télécommande Magic 25

Couplage de la télécommande Magic La télécommande Magic doit être couplée avec l'Écran Laser avant de pouvoir être utilisée. Pour coupler la télécommande Magic avec l'Écran Laser, procédez comme suit :

1 Mettez l'Écran Laser sous tension et appuyez sur la

molette (OK) en direction de l'Écran Laser Une fois le couplage réalisé, un message de confirmation s'affiche à l'écran.

2 En cas de problème de couplage, mettez l'Écran Laser hors tension et rallumez-le ensuite, puis réessayez de coupler les deux appareils en appuyant sur la

Recouplage de la télécommande Magic

1 Appuyez simultanément sur les bouton

SETTINGS (PARAMÈTRES) et BACK HOME (RETOUR) pendant environⱞⳮ cinq secondes. La télécommande Magic se couple avec l'Écran Laser lorsque vous appuyez sur la molette (OK).

2 Pointez la télécommande vers l'Écran Laser et appuyez sur le bouton

BACK (RETOUR) pendant environ cinq secondes pour réinitialiser la télécommande et la coupler de nouveau. Une fois le couplage réalisé, un message de confirmation s'affiche à l'écran.

Utilisation de la télécommande Magic ⰶᲳ

1 Agitez légèrement la télécommande Magic lorsqu'il n'y a pas de pointeur à l'écran. Le pointeur s'affiche alors à l'écran. → Le pointeur disparaît lorsque? la télécommande n'est pas utilisée pendant un certain temps. Ẳⱞ⩛

2 Lorsque vous déplacez le pointeur (émetteur de signal) vers le haut/ /ხ㢢☎⳿

le bas/la gauche/la droite tout en pointant vers l'Écran Laser, le pointeur se déplace. → Si le pointeur ne fonctionne pas correctement, maintenez la télécommande Magic immobile pendant environ 10 secondes, puis réessayez.

REMARQUE • Utilisez la télécommande dans la zone de fonctionnement spécifiée (moins de 10 mètres). En cas d'utilisation en dehors de la zone de couverture ou en présence d'obstacles dans la zone, il est possible de constater des défaillances de communication. • En fonction des appareils se trouvant à proximité, il est possible de constater des défaillances de communication. Les appareils comme les fours à micro-ondes ou les réseaux LAN sans fil utilisent la même bande de fréquence (2,4 GHz) que la télécommande Magic. Cela peut entraîner des défaillances de communication. • La télécommande Magic peut également être endommagée ou ne pas fonctionner correctement suite à une chute ou à un choc violent. • Veillez à ne pas cogner la télécommande Magic contre des meubles, des appareils électroniques ou d'autres personnes quand vous l'utilisez.

Réglage de l'Écran Laser Réglage de l'Écran Laser Configuration initiale

1 Raccordez d'abord le cordon d'alimentation correctement. 2 Attendez quelques instants, puis appuyez sur la touche MARCHE-ARRÊT de la télécommande ou du panneau de commande.

3 Lorsque vous mettez l'Écran Laser sous tension pour la première fois, un écran de réglage s'affiche (voir figure ci-dessous). Cet écran vous permet de régler les paramètres requis pour une bonne utilisation de l'Écran Laser.

Utilisation de l'Écran Laser

1 En mode veille, appuyez sur la

touche MARCHE-ARRÊT pour mettre l'Écran Laser sous tension.

2 Appuyez sur la touche INPUT

(SOURCE) pour sélectionner le signal d'entrée voulu.

3 Contrôlez l'Écran Laser à l'aide des touches suivantes.

Permet de redimensionner l'image pour l'ajuster à la taille de l'écran.

Permet de régler le niveau du volume. Permet de couper le son de MUTE (Sourdine) l'Écran Laser. Affiche le menu rapide.

Réglage de l'écran

Réglage de l'Écran Laser 26 -- Configuration initiale 26 -- Utilisation de l'Écran Laser 28 Options supplémentaires 29 -- Réglage du format de l'image 29 -- Utilisation de la fonction Edge Adj (Régl. Bord) 30 -- Utilisation de la liste des sources 30 Pour utiliser SIMPLINK 31 Description des fonctions SIMPLINK 32 Utilisation des raccourcis 33

Fonctions réseau

Paramètres NETWORK 34 -- Connexion au réseau One-Click 34 -- Paramètres avancés pour Connexion réseau 34 -- Connexion au réseau sans fil 35 -- Paramétrage réseau sans fil 35 -- Conseils pour les Paramètres réseau 36 Utilisation de la fonction Wi-Fi Screen Share 37 -- Connexion de Wi-Fi Direct 37 Utilisation de WiDi 37 -- Configuration WiDi (affichage sans fil) 37

Paramètres

Nettoyage 85 -- Nettoyage du verre de protection 85 -- Nettoyage du boîtier de l'Écran Laser 85 Mise à jour du logiciel 86

Hgjh#dgm

Télécommande 2 batteries AAA

Télécommande Magic 2 batteries AA

• Lorsque vous connectez un câble au port HDMI ou USB, vérifiez que le cadre du câble n'est pas trop large et qu'il ne bloque pas les autres ports.

SETTINGS Permet d'afficher ou de fermer le menu Paramètres. AUTO Règle automatiquement l'image d'entrée de SDJH l'ordinateur.

Télécommande

Ouvrez le couvercle de la batterie au dos de la télécommande et insérez les batteries spécifiées dans le boîtier, les pôles pointant dans la bonne direction. Vous devez utiliser des batteries neuves et identiques (1,5 V AAA).

ATTENTION • Ne mélangez pas des piles usagées et des piles neuves.

Energy saving (économie d'énergie)ꕊ

Permet de régler le mode d'économie d'énergie. AIDE Permet un diagnostic automatique.

Input (source)

Permet de changer la source d'entrée. USB Permet d'accéder au mode USB. Touches numériques Permettent de saisir un numéro.

Still (fixe)

Fige l'image en mouvement (disponible dans tous les modes excepté DivX). VOL + Permet de régler le niveau du volume.

Blank (vierge)

Permet d'afficher un écran vierge pendant quelques instants. RATIO Redéfinit la taille de l'image. MUTE (Sourdine) Permet de couper le son de l'Écran Laser. PAGE , Passe à l'écran précédent ou suivant.

Q.menu

Permet de modifier facilement les paramètres. Touches Haut/Bas/Gauche/Droite Permet de passer d'une fonction de menu à une T1PHQX autre. OK Vérifie le mode actuel et enregistre les modifications apportées aux fonctions.

4 Pour éteindre l'Écran Laser, appuyez sur la touche MARCHE-ARRÊT.

-- 4:3 : permet de redimensionner les images au format 4:3.

Réglage du format de l'image Vous pouvez régler le format d'affichage de l'image en appuyant sur RATIO tout en regardant l'Écran Laser.

REMARQUE • Les paramètres peuvent varier en fonction du signal d'entrée. • Vous pouvez également utiliser la touche Q.MENU ou SETTINGS.

-- Zoom : permet d'agrandir une image pour l'adapter à la largeur de l'écran. Le haut et le bas de l'image peuvent être tronqués. • Appuyez sur la touche ou pour effectuer un zoom avant ou arrière sur l'image. • Appuyez sur la touche ou pour déplacer l'image.

-- 16:9 : permet de redimensionner les images en fonction de la largeur de l'écran.

-- Signal orignal : permet d'afficher les images vidéo dans la taille d'origine sans couper les bords.

-- Zoom cinéma 1 : permet de formater l'image avec le rapport panoramique 2.35:1 Celui-ci peut être compris entre 1 et 16. • Appuyez sur la touche ou pour effectuer un zoom avant ou arrière sur l'image. • Appuyez sur la touche ou pour déplacer l'image.

REMARQUE • En mode Signal original, il se peut que les bords de l'écran affichent une image bruitée. -- Format original : permet d'afficher les images dans le même format que l'image originale Format original

REMARQUE • Si vous agrandissez ou réduisez l'image, celle-ci sera susceptible de se déformer.

Utilisation de la fonction Edge Adj (Régl. Bord) Pour éviter que l'image ne devienne trapézoïdale, la fonction Edge Adj (Régl. Bord) règle la largeur du haut et du bas de l'image si l'Écran Laser n'est pas positionné à angle droit par rapport à l'écran. Étant donné que la fonction Régl. Bord peut entraîner une qualité d'image inférieure, ne l'utilisez que lorsqu'il est impossible de positionner l'Écran Laser selon un angle optimal.

Utilisation de la liste des sources Utilisation de la liste des sources

1 Appuyez sur la touche INPUT

(SOURCE) pour afficher l'écran de sélection d'entrée.

Sélectionnez le périphérique d'entrée à visualiser.

Edge adj (régl. bord)

Permet de redimensionner l'image pour l'ajuster à la taille de l'écran.

REMARQUE • Pour un fonctionnement optimal, ne bloquez pas le récepteur IR.

Back (retour)

ⱞⳮ HOME Appuyez sur ce bouton lorsque vous effectuez une sélection dans un menu pour retourner à l'étape précédente.

, , , (haut, bas, gauche, droite) ⰶᲳ

Molette (OK) Permet de sélectionner un menu ou une option. Si vous appuyez sur les touches , , ou tout en déplaçant le pointeur sur l'écran, le pointeur ㄮᗺ disparaît et la télécommande Magic fonctionne comme une télécommande standard. Pour faire réapparaître le pointeur Ẳⱞ⩛ à l'écran, agitez la télécommande /ხ㢢☎⳿ Magic de droite à gauche. ⰶᲳ

(+, -) Permet de régler le niveau du volume. ? ( , )P Passe à l'écranẲⱞ⩛ précédent ou /ხ㢢☎⳿ suivant. ⰶᲳ ㄮᗺ (Sourdine) MUTE Permet de couper le son de YRO l'Écran Laser.

Marche-arrêt

Permet d'activer ou de désactiver l'Écran Laser. SETTINGS HOME Permet d'afficher ou de fermer le menu Paramètres.

Permet d'ouvrir la fenêtre de diagnostic automatique.

Hdmi

Modifier le nom du périphérique

2 Utilisez la touche INPUT (SOURCE) de la télécommande pour sélectionner l'entrée souhaitée pour l'Écran Laser. Vous pouvez utiliser les touches ou pour basculer d'un mode d'entrée à un autre.

Ajouter un Label de source Permet d'afficher les appareils qui sont connectés aux ports d'entrée.

1 Réglez l'écran à l'aide de la touche

EDGE ADJ (RÉGL. BORD). • La plage de valeurs de l'option Edge Adj (Régl. Bord) est la suivante : En haut à gauche (H: 0 ~ 100, V: 0 ~ 100) En haut à droite (H: -100 ~ 0, V: 0 ~ 100) En bas à gauche (H: 0 ~ 100, V: -100 ~ 0) En bas à droite (H: -100 ~ 0, V:-100 ~ 0)

2 Appuyez sur la touche OK une fois le réglage terminé.

REMARQUE • Lorsque vous utilisez l'option Test Pattern (Mire de test), les touches du panneau de contrôle ne fonctionnent pas.

Liste des sources Sélectionnez le

Sélectionnez un périphérique pour en modifier le nom.

Fermer Modifier le nom du périphérique

1 Appuyez sur la touche INPUT

(SOURCE) pour afficher l'écran de sélection d'entrée.

2 Appuyez sur la touche rouge. 3 Appuyez sur la touche ou pour sélectionner une entrée et appuyez sur OK.

, , ou pour sélectionner un nom d'appareil.

Pour utiliser SIMPLINK SIMPLINK permet aux utilisateurs de contrôler et de gérer plusieurs périphériques multimédias à l'aide de la télécommande très pratique de l'Écran Laser et du menu SIMPLINK.

1 Reliez le port HDMI IN de l'Écran

Laser au port de sortie HDMI du périphérique SIMPLINK à l'aide du câble HDMI. Pour les systèmes home cinéma avec fonction SIMPLINK, connectez les ports HDMI comme indiqué ci-dessus et utilisez un câble optique pour connecter la sortie audio numérique optique de l'Écran Laser à l'entrée audio numérique optique du périphérique SIMPLINK.

2 Appuyez sur la touche SIMPLINK. La fenêtre du menu SIMPLINK s'affiche.

3 Sélectionnez Set SIMPLINK

(Configurer SIMPLINK) dans la fenêtre du menu SIMPLINK. La fenêtre de configuration SIMPLINK s'affiche.

4 Activez SIMPLINK en choisissant l'option Activé dans la fenêtre de configuration SIMPLINK.

5 Fermez la fenêtre de configuration SIMPLINK.

6 Sélectionnez le périphérique à contrôler via SIMPLINK.

REMARQUE • Cette fonction n'est compatible qu'avec les périphériques munis du logo SIMPLINK ( ). • Vérifiez que le périphérique externe a un logo SIMPLINK. • Pour utiliser la fonction SIMPLINK, utilisez un câble HDMIⓇ haut débit (avec ajout de la fonction Consumer Electronics Control, CEC) et connectez la broche 13 pour l'échange d'informations entre les périphériques. • Activez ou sélectionnez le contenu multimédia d'un périphérique avec fonctions home cinéma pour que les haut-parleurs basculent en mode Haut-parleurs HT. • Effectuez le branchement à l'aide d'un câble optique (vendu séparément) pour utiliser la fonction Haut-parleurs HT. • Si vous choisissez de basculer vers une source d'entrée externe, les périphériques contrôlés par SIMPLINK cesseront de fonctionner. • L'utilisation d'un périphérique tiers avec la fonction HDMICEC peut entraîner certains dysfonctionnements.

Description des fonctions SIMPLINK Menu Direct Play (Lecture directe)

Description Lit instantanément le périphérique multimédia sur l'Écran Laser, sans étape supplémentaire. Select Sélectionne le multimedia périphérique device souhaité via le (Sélection du menu SIMPLINK périphérique et le contrôle multimédia). instantanément depuis l'Écran Laser. Disc Playback Gère le périphérique (Lecture multimédia à l'aide de Disque) la télécommande de l'Écran Laser. Power off Si la fonction all devices Allumage auto est (Arrêter définie sur Activé tous les dans les réglages périphériques) SIMPLINK, la mise hors tension de l'Écran Laser provoquera la mise hors tension de tous les périphériques SIMPLINK connectés. Sync Power Si la fonction on (Mise Allumage auto est sous tension définie sur Activé synchronisée dans les paramètres activée) SIMPLINK, l'Écran Laser s'allume dès que vous mettez un périphérique SIMPLINK sous tension.

Description Permet de sélectionner les hautparleurs du système home cinéma ou celui de l'Écran Laser.

Utilisation des raccourcis Vous pouvez personnaliser les menus que vous utilisez fréquemment.

1 Appuyez sur Q. MENU pour accéder aux menus rapides.

ou pour sélectionner un menu et appuyez sur OK.
