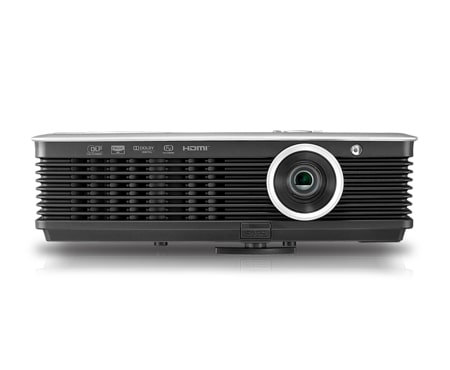

Mode d'emploi vidéoprojecteur LG BX327

Vidéoprojecteur dlp

Lisez ce manuel soigneusement avant d'utiliser votre appareil et conservez-le pour toute consultation ultérieure. BX327

Avertissement - Classe B (b) Pour un appareil ou un périphérique numérique de Classe B, les instructions fournies à l'utilisateur doivent inclure la recommandation suivante ou similaire, placée bien en évidence dans le texte du manuel : REMARQUE : REMARQUE : Cet équipement a été testé et entre dans la catégorie des appareils numériques de Classe B, selon la Partie 15 de la réglementation de la FCC. Les valeurs de cette catégorie garantissent une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé en environnement résidentiel. Cet équipement engendre, utilise, et peut irradier de l'énergie aux fréquences radio, et peut provoquer des interférences nuisibles aux communications radio s'il n'est pas installé et utilisé en accord avec les instructions. Cependant, il n'est pas possible de garantir qu'aucune interférence ne sera engendrée dans le cas d'une installation particulière. S'il s'avère que cet équipement produit des interférences nuisibles à la réception des émissions de radio et de télévision, ce qui peut être déterminé en allumant et éteignant l'appareil, il est suggéré à son utilisateur d'essayer de supprimer ces interférences en prenant les mesures suivantes : - Réorienter ou déplacer l'antenne de réception. - Augmenter la distance entre l'équipement et le récepteur. - Raccorder l'équipement à une prise de courant ne dépendant pas du même circuit que celui qui alimente l'appareil de réception.. - Consulter le revendeur ou un technicien de radio/TV expérimenté.

Table des matières Consignes de sécurité................................................... 4 Liste des pièces

Unité principale.................................................................................7 Panneau de commande.................................................................7 Connectique...................................................................................... 8 Télécommande................................................................................. 9 Insertion des piles........................................................................... 9 Indicateurs d'état du vidéoprojecteur........................................10 Accessoires........................................................................................ 11 Suppléments en option................................................................. 11

Installation et composition

Précautions d'installation..............................................................12 Fonctionnement de base du vidéoprojecteur.........................13 Système de sécurité Kensington...............................................14 Mise en marche du vidéoprojecteur..........................................14 Arrêt du vidéoprojecteur...............................................................14 Mise au point et position de l'image sur l'écran....................15 Choix du mode d'entrée...............................................................15

Connexion à un ordinateur portable.........................................16 Connexion à une source vidéo...................................................16 Connexion à un lecteur de DVD................................................. 17 Connexion à un décodeur DTV.................................................. 17

Avant de visionner des images 3D............................................18 Visionnage d'images 3D...............................................................19 Mode de visionnage des images 3D........................................19

Options du menu IMAGE Mode image (Picture)....................................................................21 Réglage du mode Image.............................................................21 Fonction Contrôle avancé............................................................22 Fonction Température de couleur.............................................23 Fonction Réinitialisation de l'image..........................................23 Options du menu ÉCRAN Pour changer de mode PJT.......................................................24 Utilisation de la fonction Rapport d'aspect............................24 Utilisation de la fonction Keystone...........................................24 Fonction Auto configure..............................................................24 RGB Config. Fonctions.................................................................25 Utilisation de la fonction Digital Zoom....................................25 Utilisation de la fonction Still (Image figée)...........................25 Options du menu AUDIO Réglage du volume.......................................................................26 Function Audio...............................................................................26 Réglage de l'équilibrage des haut-parleurs...........................26 Réglage des aigus.........................................................................26 Réglage des graves.......................................................................26

Options du menu HORLOGE Fonction Sleep time (Veille programmée).............................. 27 Fonction Auto Off.......................................................................... 27 Présentation de la fonction Minuteur.......................................28 Options du menu OPTION Choix de la langue........................................................................29 Utilisation de la fonction Blank (Fond d'écran)......................29 Sélection d'une image Blank (Fond d'écran).........................29 Fonction Capture d'écran............................................................30 Réglage de la luminosité de l'écran.........................................30 Utilisation de la fonction Monitor Out (Sortie moniteur)....30 SET ID................................................................................................31 Connexion d'un équipement externe.......................................31 Network Setup................................................................................ 37 Mode Haute altitude.....................................................................38 Option du menu INFORMATION.......................................... 38 Pour afficher les informations du vidéoprojecteur...............38

Utilisation du périphérique USB Connexion au périphérique USB..............................................39 Débranchement USB...................................................................39 Précautions d'utilisation d'un périphérique USB..................39

Liste de photos

Composants de l'écran................................................................40 Choix de la photo et menu Popup...........................................40 Menu Plein écran............................................................................41

Visionneuse de fichiers

Composants de l'écran................................................................48 Visionner un fichier........................................................................48

Formats d'affichage compatibles..............................................49 Maintenance....................................................................................49 Remplacement de la lampe.......................................................50 Fixation du protège-objectif au vidéoprojecteur...................52 MEMO...............................................................................................53 Spécifications..................................................................................54 Note sur les logiciels Open source...........................................55

Mise au rebut des produits 1. Le pictogramme d'une poubelle barrée sur le produit indique que le produit est conforme à la Directive européenne 2002/96/CE. 2. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales. 3. Le traitement correct de votre vieil appareil contribue à protéger l'environnement et la santé des personnes. 4. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Consignes de sécurité Lisez attentivement les informations relatives à la sécurité pour éviter tout risque d'incident ou d'utilisation inappropriée du vidéoprojecteur. ꔈ Les informations sur la sécurité se présentent sous les deux formes suivantes. AVERTISSEMENT : la transgression de cette instruction peut entraîner des blessures graves, voire mortelles. REMARQUES : la transgression de cette instruction peut entraîner des blessures légères ou endommager le vidéoprojecteur. ꔈ Après avoir pris connaissance de ce manuel, conservez-le à portée de main pour une consultation ultérieure.

Installation en intérieur Ne placez pas ce vidéoprojecteur en plein soleil ou à proximité de sources de chaleur telles qu'un radiateur, une cheminée, un four, etc. Cela pourrait entraîner un risque d'incendie!

N'obstruez pas les ouvertures d'aération du vidéoprojecteur et ne gênez pas la circulation de l'air de quelque manière que ce soit. Cela pourrait provoquer une hausse de sa température interne et entraîner un risque d'incendie ou endommager l'appareil !

Ne placez pas de matériaux inflammables à proximité du vidéoprojecteur. Cela pourrait entraîner un risque d'incendie!

Ne placez pas le vidéoprojecteur à proximité de sources de vapeur d'eau ou d'huile, tel qu'un humidificateur. Cela pourrait entraîner un risque d'incendie ou de choc électrique!

Ne laissez pas les enfants se suspendre au vidéoprojecteur installé. Celui-ci pourrait tomber, entraînant des blessures ou la mort.

Ne placez pas le vidéoprojecteur à un endroit exposé à la poussière. Cela pourrait entraîner un risque d'incendie ou endommager l'appareil !

N'utilisez pas le vidéoprojecteur dans un endroit humide tel qu'une salle de bains, où il pourrait entrer en contact avec du liquide.

Ne placez pas le vidéoprojecteur directement sur une moquette, un tapis ou un endroit où la ventilation est limitée.

Placez le vidéoprojecteur dans un endroit suffisamment ventilé. La distance entre le vidéoprojecteur et le mur doit être d'au moins 30 cm.

Cela pourrait entraîner un risque d'incendie ou de choc électrique!

Cela pourrait provoquer une hausse de sa température interne et entraîner un risque d'incendie ou endommager l'appareil.

Une augmentation excessive de sa température interne pourrait entraîner un risque d'incendie ou endommager l'appareil!

Installation en intérieur Lorsque vous installez le vidéoprojecteur sur une table, ne le placez pas trop près du bord. L'appareil pourrait tomber, risquant de blesser grièvement un enfant ou un adulte et d'être endommagé. Utilisez un support adapté.

Alimentation Le câble de mise à la terre doit être connecté. Le câble de mise à la terre à trois broches doit toujours être correctement branché. Autrement, il existe un danger possible de choc électrique ou d'incendie. Ne contournez jamais les impératifs de sécurité concernant le câble de mise à la terre. Ne connectez pas la prise de terre aux fils téléphoniques, paratonnerres ou conduites de gaz.

REMARQUES Débranchez l'appareil du réseau électrique et retirez toutes les connexions avant de déplacer le vidéoprojecteur.

Utilisez ce vidéoprojecteur sur une surface plane et stable. Autrement, il pourrait tomber et entraîner des blessures et/ou être endommagé.

AVERTISSEMENT Le cordon d'alimentation doit être inséré complètement dans la prise électrique. Autrement, cela pourrait entraîner un risque d'incendie ou endommager l'appareil.

Ne placez pas d'objets lourds sur le cordon d'alimentation. Cela pourrait entraîner un risque d'incendie ou de choc électrique!

Alimentation Ne touchez jamais la fiche d'alimentation avec les mains mouillées. Cela pourrait entraîner un risque de choc électrique !

AVERTISSEMENT Ne connectez pas trop d'appareils sur une même prise secteur. Cela pourrait provoquer une surchauffe et entraîner un risque d'incendie!

Alimentation Maintenez la fiche lorsque vous la débranchez. Si vous tirez sur le cordon, vous risquez de l'endommager. Cela pourrait entraîner un risque d'incendie!

Placez le vidéoprojecteur à un endroit où personne ne risque de se prendre les pieds dans le cordon d'alimentation.

Évitez l'accumulation de poussière sur la fiche d'alimentation ou la prise. Cela pourrait entraîner un risque d'incendie !

REMARQUES N'effectuez pas de branchement lorsque la fiche ou le cordon d'alimentation est endommagé, ou lorsque la prise secteur est desserrée. Cela pourrait entraîner un risque d'incendie ou de choc électrique ou endommager l'appareil!

Veillez à ce que le cordon d'alimentation n'entre pas en contact avec des objets pointus ou chauds. Cela pourrait entraîner un risque d'incendie ou de choc électrique ou endommager l'appareil!

Ne procédez pas à la mise en marche et l'arrêt du vidéoprojecteur en branchant ou débranchant la fiche d'alimentation de la prise murale. (Attendez que l'appareil ait refroidi avant de débrancher la fiche.) Cela pourrait entraîner une panne mécanique ou un choc électrique.

Audio in

Port casque/écouteurs Connecteur du système de sécurité Kensington (Voir la page 14.)

* Lorsqu'un connecteur HDMI/USB est utilisé, si la taille de la fiche (jack) de connexion au connecteur est trop grande, la connexion peut ne pas s'effectuer. Utilisez un fiche (jack) de taille standard.

IR (Capteur du signal de télécommande) Ne bloquez pas le port IR pour permettre un fonctionnement normal de la télécommande.

Touche SLEEP Touche BACK Touche L/R Touche STILL (Functions as the STILL button in any mode other than DivX.) Touche TIMER Touche Zoom

Insertion des piles ATTENTION RISQUE D'EXPLOSION EN CAS DE REMPLACEMENT DES PILES PAR UN MODÈLE INAPPROPRIÉ. METTEZ AU REBUT LES PILES USAGÉES CONFORMÉMENT AUX RÉGLEMENTATIONS EN VIGUEUR.

• Retirez le couvercle du compartiment à piles situé à l'arrière de la télécommande. • Insérez le type de piles spécifié, en respectant les indications de polarité (+/-). • Insérez deux piles AAA de 1,5 V. Ne mélangez pas piles neuves et usagées.

Indicateurs d'état du vidéoprojecteur * Les témoins de lampe, de fonctionnement et de température situés sur le dessus du vidéoprojecteur montrent à l'utilisateur l'état de fonctionnement de l'appareil.

Indicateur de fonctionnement/Indicateur de la température

Rouge Vert (clignotant) Vert Orange (clignotant)

Indicateur de fonctionnement/Indicateur de la température

Vidéoprojecteur sous tension La lampe chauffe. Le vidéoprojecteur est en marche (la lampe est allumée). La lampe refroidit (10 secondes). Le vidéoprojecteur s'est éteint à cause d'une chaleur excessive. (1 minute et 30 secondes). Vidéoprojecteur hors tension. Off Veille : dans ce mode, le vidéoprojecteur se refroidit naturellement pendant 4 minutes Orange après son extinction. Ce témoin indique une chaleur excessive lorsque le vidéoprojecteur est en marche. Éteignez le vidéoprojecteur et vérifiez le ventilateur. Rouge (clignotant) Le vidéoprojecteur s'est éteint à cause d'un problème avec le ventilateur interne. Contactez votre service après-vente. La lampe du vidéoprojecteur a atteint la fin de sa durée de vie et doit être remplacée Rouge par une lampe neuve. Une erreur s'est produite au niveau de la lampe du vidéoprojecteur. Rouge (clignotant) Attendez un peu avant de remettre le vidéoprojecteur en marche. Si ce témoin se remet à clignoter en rouge, contactez votre service après-vente local. Vert (clignotant) La trappe de la lampe est ouverte. Orange Ceci indique un problème avec le moteur de roue des couleurs ou de l'index de roue (clignotant) des couleurs. Contactez votre service après-vente local.

Manuel d'utilisation sur CD

Protège-objectif et attache

Suppléments en option * Contactez votre revendeur pour acheter ces articles. * Les articles en option peuvent être modifiés sans préavis pour améliorer la qualité du produit, et de nouveaux articles en option peuvent être ajoutés.

Montage au plafond pour vidéoprojecteur

Lunettes 3D (DLP-LINK or DLP-Ready Type)

* Utilisez des vis mécaniques M4xL10 pour fixer l'appareil si un autre produit que le dispositif de montage au plafond est utilisé

Installation et composition

Installation et composition Précautions d'installation

Assurez une ventilation adéquate du vidéoprojecteur. •

Le vidéoprojecteur est équipé d'ouvertures de ventilation à • sa base (entrée d'air) et à l'avant (sortie d'air). N'obstruez pas ces ouvertures et ne placez rien à proximité ; cela pourrait provoquer une accumulation de chaleur interne, entraînant une dégradation de l'image ou une détérioration du vidéoprojecteur.

Ne placez pas le vidéoprojecteur sur une moquette, un tapis ou toute autre surface similaire. Cela pourrait gêner la ventilation à la base du vidéoprojecteur. Cet appareil doit être installé sur un mur ou un plafond uniquement.

Ne poussez jamais le vidéoprojecteur et ne renversez jamais de liquide dessus.

Prévoyez un espace suffisant (au moins 30 cm) autour du vidéoprojecteur.

Placez ce vidéoprojecteur dans des conditions de température et d'humidité adéquates. •

Installez ce vidéoprojecteur uniquement à un endroit réunissant les conditions de température et d'humidité adéquates (voir page 54).

Ne placez pas le vidéoprojecteur dans un endroit propice à la poussière. •

Cela pourrait entraîner une surchauffe de l'appareil.

N'obstruez pas les fentes et ouvertures du vidéoprojecteur. Cela pourrait entraîner une surchauffe et créer un risque d'incendie.

Ce vidéoprojecteur est fabriqué selon une technologie de haute précision. Toutefois, il est possible que vous voyiez apparaître de minuscules points noirs et/ou lumineux (rouges, bleus ou verts) de manière continue sur l'écran du vidéoprojecteur. Il s'agit d'une conséquence normale du procédé de fabrication qui n'indique pas un dysfonctionnement.

Q.menu

MARK SLEEP BACK STILL KEYSTONE ZOOM TIMER

Fonctions * L'affichage à l'écran (OSD) de ce manuel peut être légèrement différent de celui de votre vidéoprojecteur. * Ce manuel d'utilisation porte essentiellement sur le fonctionnement du mode RGB (PC).

Options du menu IMAGE Mode image (Picture) * Utilisez la fonction mode Image (Picture) pour régler le vidéoprojecteur sur la qualité d'image optimale.

1. Appuyez sur la touche Q.MENU de la télécommande. 2. Appuyez sur les touches ＜, ＞ pour passer au Mode Image (Picture). Standard

3. Appuyez sur la touche ∧, ∨ pour basculer entre les réglages d'image prédéfinis. Vivid

Vous pouvez accéder à cette fonction par la touche MENU. Appuyez sur la touche BACK pour quitter l'écran des menus.

Réglage du mode Image 1. Appuyez sur la touche MENU. Accédez ensuite à IMAGE (PICTURE) à l'aide des touches ∧, ∨, ＜, ＞, puis appuyez sur ◉OK button. 2. Appuyez sur les touches ∧, ∨ pour passer à une fonction de votre choix, puis appuyez sur ◉OK.

Préréglages d'image Standard • Contraste 50 • Luminosité 50 • Netteté 5 • Couleur 70 • Teinte 0 • Contrôle avancé • Réglage usine

3. Appuyez sur les touches ＜, ＞ pour effectuer un réglage désiré, puis appuyez sur ◉OK. • • • •

Vous pouvez régler des valeurs différemment pour chaque entrée et pour le mode Mode Image (Picture). La sauvegarde après les réglages doit afficher (User) dans le Mode Image (Picture) réglé. (sauf Expert 1/2) Exécutez Picture Reset en Mode Image (Picture) pour restaurer les réglages par défaut d'usine. Appuyez sur la touche BACK pour quitter l'écran des menus.

< When Picture Mode is Vivid/Standard/Cinema/Sport/ Game >

1. Appuyez sur la touche MENU. Accédez ensuite à IMAGE (PICTURE) à l'aide des touches ∧, ∨, ＜, ＞, puis appuyez sur ◉OK. 2. Appuyez sur les touches ∧, ∨ pour accéder à Contrôle avancé (Advanced Control), puis appuyez sur ◉OK. 3. Utilisez les touches ∧, ∨ pour accéder à l'option de votre choix.

Contraste Dynamique Picture Mode : Standard Couleur Dynamique • Contrast 50 Réduction du bruit50 • Brightness • Sharpness 5 Gamma • Color 70 Niveau des noirs • Tint 0R • Advanced Control Brilliant ColorTM • Picture Reset White Peaking

High Moyen Moyen Haut G Marche 10 Arrêt

4. Appuyez sur les touches ＜, ＞ pour effectuer un réglage désiré, puis appuyez sur ◉OK button. • • •

Vous pouvez régler des valeurs différemment pour chaque entrée et pour le mode Mode Image (Picture). Exécutez Picture Reset en Mode Image (Picture) pour restaurer les réglages d'usine par défaut. Appuyez sur la touche BACK pour quitter l'écran des menus.

< When Picture Mode is Expert 1/2 > Contraste Dynamique ꔗ

PICTURE Réduction du bruit

Picture Mode : Standard Gamma • Contrast 50 Niveau des noirs 50 • Brightness • Sharpness 5 Mode Film • Color 70 Standard de Couleur • Tint 0R • Advanced Control Gamme de couleurs • Picture Reset Amélioration des bords Balance des blancs ꔍ

Haut Haut Haut Marche Standard G Wide Marche Cool

Température de couleur Contraste dynamique

ꔈPermet de régler le contraste afin de le maintenir au meilleur niveau en fonction de la luminosité de l'écran. L'image est améliorée en éclaircissant les parties claires et en fonçant les parties sombres.

- Cette fonction active Vivid/Standard/Cinéma/Sport/Game. ꔈPermet de régler des couleurs de l'écran pour obtenir un aspect plus vivant, plus riche et plus lumineux. Cette fonction permet d'améliorer la tonalité, la saturation et la luminance des couleurs pour un aspect plus saisissant des rouges, bleus, verts et blancs.

ꔈPermet de réduire le bruit de l'écran tout en maintenant la qualité de la vidéo.

Low (Bas) : éclaircit la zone de niveau sombre et grise de l'image. Medium (moyen) : exprime les niveaux de l'image d'origine. High (Élevé) : assombrit la zone de niveau foncée et grise de l’image. ꔈVous pouvez régler la luminosité de la zone sombre et de la zone de niveau de gris moyen de l'image.

Low (Bas) : le reflet de l'écran devient plus sombre. High (Élevé) : le reflet de l'écran devient plus clair. ꔈRéglez le niveau de noir de l'écran au niveau approprié. ꔈCette fonction est désactivée en mode RGB.

Cette fonction accroît la luminosité de l'écran ou la diminue légèrement pour faire ressortir les teintes d'échelle de gris.

- La valeur par défaut peut changer selon le mode d'entrée. - La valeur de l'option White peaking peut être comprise entre 0 et 10. - Augmentez le réglage pour obtenir une image plus lumineuse. Diminuez le réglage pour obtenir une image plus sombre.

ꔈAméliore le naturel des clips vidéo enregistrés dans un film grâce à l'élimination de l'effet de broutage. ꔈLes films DVD et Blu-ray sont filmés à 24 images par seconde.

- Cette fonction active Vivid/Standard/Cinéma/Sport/Game. ꔈUn réglage à « warm » (chaud) permet d’obtenir des couleurs plus chaudes comme le rouge. Une définition à « cool » (froid) va rendre l'image bleuâtre.

MARK SLEEP BACK STILL KEYSTONE ZOOM TIMER BLANK

AD EF DC DD 40 41 06 07 44 02 03 09 7C 00 01 79 43 92 45 1E 0E 28 BC A4 5C 26 84

Touche

- Se reporter aux informations détaillées pour les données avec la marque (*).

Protocole de communication * Mappage de données réelles 1

* Mappage de données réelles 2

* [data]

: Pour transmettre des données de commande. Transmission de 2 caractères lorsqu'un code ASCII est organisé. Transmission de données 'FF' pour lire le statut de commande. * [Cr] : Retour chariot. Code ASCII '0x0D' *[ ] : Le caractère en code ASCII correspond à la "barre d'espace" permettant de classer commande, set ID et données.

Accusé de réception ok

[Command2] [ ] [Set ID] [ ] [OK] [Data] [x] * Le vidéoprojecteur transmet un ACK (accusé de réception) dans ce format lors de la réception de données normales. À cet instant, si les données sont en mode lecture de données, il indique des données d'état actuelles. Si les données sont en mode écriture de données, il retourne les données du PC.

Mise sous tension (commande:ka)

Pour commander la mise sous/hors tension du vidéoprojecteur.

Transmission [k] [a] [ ] [Set ID] [ ] [Data] [Cr] Data 0 : Éteint 1 : Allumé Ack [a] [ ] [Set ID] [ ] [OK] [Data] [x] Data 0 : Éteint 1 : Allumé To show Power On/Off status.

Transmission [k] [a] [ ] [Set ID] [ ] [FF] [Cr] Ack [a] [ ] [Set ID] [ ] [OK] [Data] [x] Data 0 : Éteint 1 : Allumé * De la même manière, si d'autres fonctions transmettent des données '0xFF' dans ce format, un retour de données d'accusé de réception fournit un état de chacune des fonctions.

Contraste (commande:kg)

Pour régler le contraste de l'écran.

Transmission [k] [g] [ ] [Set ID] [ ] [Data] [Cr] Data Min : 0 ~ Max : 64 Ack

Pour régler la teinte de l'écran. (Vidéo/Composante 60Hz ou signal NTSC)

Transmission [k] [ j ] [ ] [Set ID] [ ] [Data] [Cr] Data Red : 0 ~ Green : 64 Ack

[g] [ ] [Set ID] [ ] [OK] [Data] [x] Data Min : 0 ~ Max : 64 * Reportez-vous à 'Mappage de données réelles 1'.

[ j ] [ ] [Set ID] [ ] [OK] [Data] [x] Data Red : 0 ~ Green : 64 * Reportez-vous à 'Mappage de données réelles 1'.

Netteté (commande:kk)

Pour régler la luminosité de l'écran.

Pour régler la netteté de l'écran.(Vidéo/Composante)

Transmission [k] [h] [ ] [Set ID] [ ] [Data] [Cr] Data Min : 0 ~ Max : 64

Transmission [k] [k] [ ] [Set ID] [ ] [Data] [Cr] Data Min : 0 ~ Max : 64

[h] [ ] [Set ID] [ ] [OK] [Data] [x] Data Min : 0 ~ Max : 64

[k] [ ] [Set ID] [ ] [OK] [Data] [x] Data Min : 0 ~ Max : 64

* Reportez-vous à 'Mappage de données réelles 1'.

* Reportez-vous à 'Mappage de données réelles 1'.

Verrou télécommande/verrou touches (commande:km)

Pour verrouiller les commandes du panneau avant du vidéoprojecteur et de la télécommande.

Transmission [k] [m] [ ] [Set ID] [ ] [Data] [Cr] Data 0 : Lock Off (déverrouiller) 1 : Lock On (verrouiller)

Configuration auto (commande:ju)

Pour régler la position de l'image et minimiser le tremblotement de l'image automatiquement. Fonctionne uniquement en mode RGB.

Transmission [ j ] [u] [ ] [Set ID] [ ] [Data] [Cr] Data 1 : à définir

Ack [m] [ ] [Set ID] [ ] [OK] [Data] [x] Data 0 : Lock Off (déverrouiller) 1 : Lock On (verrouiller)

Ack [u] [ ] [Set ID] [ ] [OK] [Data] [x] Data 1 : à définir

* Si vous n'utilisez pas la télécommande, employez ce mode. Le verrouillage des commandes externes est relâché lorsque vous utilisez le bouton de marche/arrêt principal (Power On/Off).

Températures de couleur (commande:ku)

Pour sélectionner la source d'entrée de l'appareil. Règle la température de couleur. Toutefois, il n'est pas possible de régler la température de couleur si le mode vidéo est défini à 'bright' (clair) ou 'golf'.

Transmission [k] [u] [ ] [Set ID] [ ] [Data] [Cr] Data

0 : Normal 2 : Warm (Chaud)

1 : Cool (Froid) 4 : Natural (Naturel)

Ack [u] [ ] [Set ID] [ ] [OK] [Data] [x] Data

0 : Normal 2 : Warm (Chaud)

1 : Cool (Froid) 4 : Natural (Naturel)

Transmission [x] [b] [ ] [Set ID] [ ] [Data] [Cr] Data 20 : Vidéo 40 : Composante 1 41 : Composante 2 60 : RGB1 61 : RGB2

: hdmi

Ack [b] [ ] [Set ID] [ ] [OK] [Data] [x] Data

20 : Vidéo 40 : Composante 1 41 : Composante 2 60 : RGB1 61 : RGB2

Touche (commande: mc)

Pour envoyer un code de touche de la télécommande IR. Transmission [m] [c] [ ] [Set ID] [ ] [Data] [Cr] Data Code de touche Ack [c] [ ] [Set ID] [ ] [OK] [Data] [x]

POWER INPUT 3D L/R ∧ ∨ ＞ ＜ ◉ OK VOL ∧ VOL ∨ MUTE USB

< note >

▪▪ Utilisez un câble LAN standard avec ce vidéoprojecteur. Cat5 ou mieux avec un connecteur RJ45. ▪▪ De nombreux problèmes de connexion au réseau survenus durant la configuration peuvent être souvent résolus en relançant le routeur ou le modem. Après la connexion du lecteur au réseau domestique, éteignez rapidement l'appareil et/ou débranchez le câble d'alimentation du routeur du réseau domestique ou du modem. Allumez ensuite l'appareil et/ou rebranchez le câble d'alimentation. ▪▪ Un port LAN 10 Base-T ou 100 Base-TX est nécessaire pour la connexion de ce vidéoprojecteur. Si votre fournisseur de service Internet n'autorise pas une telle connexion, la connexion du vidéoprojecteur ne sera pas possible. ▪▪ Pour une connexion à un routeur sans fil, il est nécessaire de disposer d'un routeur compatible avec les connexions sans fil et la fonction de connexion sans fil du routeur correspondant doit être activée. ▪▪ Pour connecter un routeur sans fil, vérifiez le SSID et le paramètre de sécurité du routeur sans fil. Pour plus d'informations sur le SSID et sur paramètre de sécurité du routeur sans fil, reportez-vous au mode d'emploi du routeur proprement dit. ▪▪ Si un Ad-hoc est utilisé, il n'est peut-être pas en mesure d'effectuer la connexion selon le périphérique (par exemple : ordinateur portable) qui est connecté. ▪▪ Le mode de connexion peut varier selon le fabricant du routeur sans fil.

< Procédure de connexion > Connectez le port LAN du vidéoprojecteur au port LAN du PC ou du réseau avec un câble LAN (câble croisé).

1. Appuyez sur la touche MENU. Ensuite à l'aide des touches ∧, ∨, ＜, ＞ accédez à OPTION, puis appuyez sur ◉OK. 2. Appuyez sur les touches ∧, ∨ pour accéder à l'option Network Setting (paramétrage réseau), puis appuyez sur ◉OK. 3. Appuyez sur les touches ＜, ＞ pour activer l'option LAN à ON. 4. . Appuyez sur les touches ∧, ∨ pour accéder à l'option IP Auto Setting (paramétrage IP auto) ou IP Manual Setting (paramétrage IP manuel), puis appuyez sur ◉OK. •

< Lorsque IP Manual Setting est sélectionné >

Dans la plupart des cas, vous devez sélectionner Auto. Si vous utilisez un routeur, celui-ci définit automatiquement l'adresse IP. Sélectionnez IP Manual Setting pour un PC classique. - Paramétrage du PC : Définissez le protocole Internet (TCP/IP) du PC selon vos choix. Paramétrage du vidéoprojecteur : Définissez l'adresse IP (IP Address) à l'instar du format d'adresse IP du PC, puis sélectionnez Close (Fermer) après avoir entré comme passerelle (Gateway) la même que celle du PC. Pour plus d'informations sur le paramétrage réseau, voir le guide d'eZ-Net Manager.

Le réseau n'existe pas. Langue menu : English Voulez-vous réinitialiser ? Abscence d’image : Bleu Capture d'écran LAN ꔗ Arrêt Lampe : Normal Monitor Out : RGB1 IP Auto Setting Set ID :1 IP Manual Setting Configuration réseau Mode Haute altitude : Arrêt Close Mode 3D

ꔁDéplacer ꔉOK Adresse IP ꔌ 1 9 2 1 6 8 0 0 0 2 5 4 ꔍ Masque de sous-réseau

Si Network Setting ne fonctionne pas, vérifiez l'état de votre réseau. Vérifiez la connexion du câble LAN. Si le paramétrage du réseau (Network Setting) n'est pas effectué, certaines fonctions du réseau peuvent ne pas fonctionner normalement. IP Auto Setting : sélectionnez cette option s'il existe un serveur DHCP sur le réseau local (LAN) via une connexion filaire, une adresse IP sera alors automatiquement affectée au vidéoprojecteur. L'adresse IP sera automatiquement déterminée. La connexion à un serveur DHCP peut ne pas être possible en cas d'installation d'un pare-feu ou selon le modèle de l'ordinateur. IP Manual Setting : sélectionnez cette option si aucun serveur DHCP n'est présent sur le réseau et que vous voulez déterminer manuellement l'adresse IP. Appuyez sur la touche BACK pour quitter l'écran des menus.

Mode Haute altitude * Le mode haute altitude est utilisé si l'environnement est à une altitude supérieure à 1200 mètres.

1. Appuyez sur la touche MENU. Ensuite à l'aide des touches ∧, ∨, ＜, ＞ accédez à OPTION, puis appuyez sur ◉OK. 2. Appuyez sur les touches ∧, ∨ pour accéder à l'option High Altitude (haute altitude), puis appuyez sur ◉OK. 3. Appuyez sur les touches ＜, ＞ pour accéder à On, puis appuyez sur ◉OK. •

Langue menu : English Abscence d’image : Bleu Capture d'écran Lampe : Normal Monitor Out : RGB1 Set ID :1 Configuration réseau Mode Haute altitude : Arrêt Mode 3D

Option du menu INFORMATION Pour afficher les informations du vidéoprojecteur 1. Appuyez sur la touche MENU. Ensuite à l'aide des touches ∧, ∨, ＜, ＞ accédez à INFORMATION, puis appuyez sur OK. 2. Vous pouvez afficher les informations actuelles du vidéoprojecteur. • 38

Appuyez sur la touche BACK pour quitter l'écran des menus.

INFORMATION Nom du modèle Durée De Lampe SOURCE Résolution Fréq. H/V Adresse IP

: BX327-JD : 12 Hr : RGB1 : 1024 x 768 : 48.36 Khz/60 Hz : 223.212.145.0

* L'image présentée peut être différente de celle de votre vidéoprojecteur.

Utilisation du périphérique USB Connexion au périphérique USB

* Lorsque vous raccordez un périphérique USB, cet écran s'affiche automatiquement. Vous ne pouvez ni ajouter de nouveaux dossiers ni supprimer un dossier existant du périphérique USB.

1. 1. Connectez le périphérique USB à la prise (jack) USB situé à l'arrière de l'appareil. 2. Il affiche automatiquement le menu d'accueil DivX (DivX Home).

De fichiers

* Sélectionnez "Eject" pour éjecter un périphérique USB.

1. Appuyez sur la touche Q.MENU de la télécommande. 2. Appuyez sur les touches ＜, ＞ pour accéder à l'option USB Device (périphérique USB). 3. Appuyez sur la touche ◉OK de la télécommande. • •

Après avoir sélectionné Eject USB, le périphérique USB n'est plus accessible en lecture. Retirez le périphérique USB, et reconnectez-le. Appuyez sur la touche BACK pour quitter l'écran des menus.

Précautions d'utilisation d'un périphérique USB ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►► ►►

Seul un périphérique de stockage USB peut être reconnu. Si vous connectez le périphérique de stockage via un concentrateur (hub) USB, le périphérique n'est pas reconnu. Un périphérique de stockage USB utilisant une reconnaissance automatique programmée peut ne pas être reconnu. Un périphérique de stockage USB qui utilise son propre pilote peut ne pas être reconnu. La vitesse de reconnaissance d'un périphérique de stockage USB peut varier selon le périphérique. N'éteignez pas le vidéoprojecteur ni déconnectez le périphérique USB lorsque la connexion du périphérique du stockage est en cours. En cas de séparation ou de déconnexion du périphérique USB, il est possible que les fichiers stockés ou le périphérique de stockage soit endommagé. Ne connectez pas le périphérique de stockage USB qui a été artificiellement manœuvré sur le PC. Le périphérique peut provoquer un dysfonctionnement du produit ou générer un échec en lecture. Pensez à toujours utiliser un périphérique de stockage USB comportant des fichiers audio, des fichiers d'images, des fichiers de film ou des fichiers de texte normaux. Utilisez uniquement un périphérique de stockage USB formaté selon le système de fichiers FAT16, FAT32 et le système de fichier NTFS fourni avec le système d'exploitation Windows. Si le périphérique de stockage est formaté par un utilitaire différent qui n'est pas reconnu pas Windows, le périphérique peut ne pas être reconnu. Raccordez une alimentation à un périphérique de stockage USB nécessitant une alimentation externe. Sinon, le périphérique peut ne pas être reconnu. Raccordez un périphérique de stockage USB avec le câble fourni par le fabricant du périphérique USB. Si vous effectuez une connexion avec un câble qui n'est pas celui fourni par le fabricant ou qui est beaucoup trop long, le périphérique risque de ne pas être reconnu. Certains périphériques de stockage USB peuvent ne pas être reconnus on ne pas fonctionner correctement (sans à-coups). Le nom d'un dossier ou d'

Déplacement vers le fichier de niveau supérieur

2. Prévisualisation : affichage du nom de vignette/dossier de la photo dans le dossier sélectionné 2

Touches correspondantes de la télécommande

Doss. chargem.(Dossier Parent) Photo X.Box DSC0001 DSC0002

1366x768 125KB Doss. chargem. (Dossier Parent)

ꔂ Navigation ꔉ Menu contextuel

꘧ Changer de page ꘁ Sélectionner ꕉ Sortie

Choix de la photo et menu Popup 1. Appuyez sur la touche USB. Accédez ensuite à PHOTO LIST (Liste de photos) à l'aide des boutons ＜, ＞ puis appuyez sur ◉OK. 2. Appuyez sur les touches ∧, ∨, ＜, ＞ pour accéder au fichier de photo de votre choix, puis appuyez sur ◉OK.

1366x768 125KB Doss. chargem. (Dossier Parent)

Doss. chargem.(Dossier Parent) Photo

3. Utilisez les touches ∧, ∨ pour accéder à l'option de votre ꔂ Navigation ꔉ Menu contextuel ꘧ Changer de page ꘁ Sélectionner ꕉ Sortie choix, puis appuyez sur ◉OK.

Visualiser : affiche l'élément sélectionné. Marquer tout : marque toutes les photos sur l'écran. Supprimer : supprime la photo sélectionnée. Fermer : ferme le menu pop-up (contextuel).

Si le fichier d'image est endommagé, son affichage peut s'avérer incorrect. Des images en haute résolution peuvent demander plus de temps pour s'afficher sur la totalité de l'écran.

Menu Plein écran 1. Appuyez sur la touche USB. À l'aide des boutons ＜, ＞ accédez ensuite à PHOTO LIST (Liste de photos), puis appuyez sur ◉OK. 2. Appuyez sur les touches ∧, ∨, ＜, ＞ pour accéder à la photo de votre choix, puis appuyez sur ◉OK. 3. Appuyez sur les touches ∧, ∨, pour accéder à l'option View (Visualiser), puis appuyez sur ◉OK. 4. La photo sélectionnée est affichée en mode plein écran et présente le menu.

5. À l'aide de la touche ∧, ∨, ＜, ＞ sélectionnez et commandez le menu sur l'affichage plein écran.. • Sélectionnez la photo précédente/suivante à l'aide la touche ＜, ＞.  • Diaporama : les photos sélectionnées sont affichées durant le diaporama. Si vous n'avez sélectionné aucune photo, toutes les photos du dossier actuel sont affichées durant le diaporama. - Réglez le temps d'intervalle du diaporama dans Option. • • BGM : écouter de la musique tout en regardant des photos plein écran. - Réglez le périphérique BGM et l'album dans Option. • (Rotation) : Rotation des photos. • Supprimer : Supprimer des photos. • Option : Définir des valeurs pour Slide Speed (Vitesse du diaporama) et Music Folder (Dossier de musique). - Vous ne pouvez pas changer de dossier de musique Music Folder alors que BGM est en lecture. • Masquer : Masque le menu sur l'affichage plein écran. - Pour réafficher le menu en affichage plein écran, appuyez sur la touche OK.

Déplace vers le fichier de niveau supérieur

2. Prévisualisation : Affiche le nom du titre/dossier du morceau de musique dans le dossier sélectionné 3. Page actuelle/Total des pages 4. Nombre total de morceaux de musique marqués 5. Touches correspondantes de la télécommande

ꔛ 00:00 / 05:42 Doss. chargem. (Dossier Parent)

ꔂ Navigation ꔉ Menu contextuel

꘧ Changer de page ꘁ Sélectionner ꕉ Sortie

Sélection de morceaux de musique et menu contextuel 1. Appuyez sur la touche USB. Accédez ensuite à MUSIC Musique LIST (Liste de musique) à l'aide des boutons ＜, ＞ puis Drive 1 appuyez sur OK. Arirang 2. Appuyez sur les touches ∧, ∨, ＜, ＞ pour accéder au fichier de musique de votre choix, puis appuyez sur ◉OK. 3. Utilisez les touches ∧, ∨ pour accéder à l'option de votre choix, puis appuyez sur ◉OK.

ꔛ 00:00 / 05:42 Doss. chargem. (Dossier Parent)

ꔂ Navigation ꔉ Menu contextuel

Doss. chargem. (Dossier Parent) i 3945 KB,128 Kbps Arirang

Tout sélectionner Supprimer Fermer

꘧ Changer de page ꘁ Sélectionner ꕉ Sortie

• Lire : l'écoute du morceau suivant débute à la fin d'un morceau de musique. Si aucun morceau de musique n'est sélectionné, le suivant dans le dossier en cours est joué. Si vous accédez à un dossier différent et appuyez sur OK, la lecture du morceau de musique actuellement en écoute s'arrête. Le morceau de musique qui est en écoute est affiché à l'avant du temps de lecture de la musique. Après un certain temps, la liste musicale en plein écran disparaît et l'écran d'information d'écoute du morceau de musique qui figure en haut de la liste musicale se transforme en économiseur d'écran. Appuyez sur OK, ■ ou la touche BACK (retour) pour arrêter l'économiseur d'écran. Un fichier de musique endommagé qui est impossible à lire affiche comme temps de lecture : 00:00. Les fichiers de musique avec protection contre la copie ne sont pas lus. • Musique avec photos : pour démarrer l'écoute du morceau de musique sélectionné, puis accéder à PHOTO LIST (liste de photos). • Marquer tout : pour marquer tous les morceaux de musique du dossier. • Supprimer : pour supprimer le morceau de musique sélectionné. • Fermer : pour fermer le menu pop-up (contextuel). 42

LISTE MUSICALE * La liste vidéo est activée dès que le périphérique USB est détecté. Elle permet de visionner des fichiers de films sur le vidéoprojecteur.

Fichiers de films compatibles Nom d’extension

Dolby Digital,MPEG,MP3,LPCM

Dolby Digital,MPEG,MP3,LPCM

MPEG4 SP, MPEG4 ASP, Divx 3.11, Dvix 4.12, Dvix 5.x Dvix 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03 Xvid 1.10–beta 1, Xvid 1.10-beta 2, H.264/AVC

Dolby Digital,HEAAC, AAC,MPEG,MP3,LPCM

MPEG 2, MPEG 4 SP, MPEG4 ASP, Divx 3.11, Divx 4 Divx 5, Divx 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03 Xvid 1.10–beta 1, Xvid 1.10–beta 2, H.264/AVC

Dolby Digital,HEAAC,AAC,MPEG, MP3,LPCM

H.264/AVC, MPEG 1, MPEG 2, MPEG 4 SP, MPEG4 ASP

Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM

MPEG 2, MPEG 4 SP, MPEG4 ASP, Divx 3.11, Divx 4 Divx 5, Divx 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03 Xvid 1.10–beta 1, Xvid 1.10–beta 2, H.264/AVC

Dolby Digital,HEAAC,AAC,MPEG, MP3,LPCM

Plage de débit binaire : entre 32 kbps et 320 kbps (MP3) Format de sous-titres : *.smi/*.srt/*.sub (MicroDVD, SubViewer1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.psb (PowerDivx)

Précautions lors de la lecture de films DivX ►► Le fichier de film DivX et son fichier de sous-titre doivent être stockés dans le même dossier. ►► Lors de la lecture, le nom du fichier du film et le nom du fichier de sous-titre doivent être identiques pour que le sous-titre s'affiche. ►► Des sous-titres spécifiques créés par l'utilisateur peuvent ne pas fonctionner normalement. ►► Certains caractères spéciaux ne sont pas reconnus dans les sous-titres. ►► Les balises HTML ne sont pas reconnues dans les sous-titres. ►► Les sous-titres dans des langues autres que celles prises en charge ne sont pas accessibles. ►► Les informations de temps d'un fichier de sous-titre externe doivent triées dans l'ordre ascendant pour permettre la lecture du fichier. ►► La lecture de fichiers de films endommagés peut ne pas se faire et certaines fonctions pourraient être limitées durant la lecture. ►► Certains fichiers vidéos créés avec un système de codage peuvent ne pas être lisibles. ►► Si la structure vidéo et audio du fichier enregistré n'est pas entrelacée, vous obtenez en sortie la vidéo ou l'audio. ►► La lecture d'une vidéo dont la résolution est supérieure la résolution maximale acceptée par chaque trame n'est pas garantie pour être sans à-coup. ►► Le codec audio DTS n'est pas reconnu. ►► La lecture de fichiers de film dépassant 30 Go (Gigaoctets) n'est pas prise en charge. ►► La lecture d'une vidéo via une connexion USB ne prenant pas en charge une vitesse élevée peut ne pas fonctionner correctement. ►► Lorsque vous regardez une vidéo à l'aide de la liste vidéo MOVIE LIST, la fonction d'adaptation de l'écran ne fonctionne pas. ►► L'écran peut subir des interruptions temporaires (arrêt d'image, lecture plus rapide, etc.) en cas de changement de la langue en audio. ►► La lecture de fichiers de film dont les types et formats diffèrent de ceux spécifiés peut ne pas fonctionner correctement. ►► Le débit binaire d'un fichier de film lisible est 20 Mbps. ►► Il est possible que

À PROPOS DES VIDÉOS DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Il s'agit d'un périphérique officiel certifié DivX permettant la lecture de vidéos DivX. Pour plus d'informations sur les outils logiciels de conversion de vos fichiers en vidéos DivX, allez sur www.divx.com. À PROPOS DES VIDÉOS DIVX À LA DEMANDE : ce périphérique DivX Certified® doit être enregistré pour pouvoir lire un contenu DivX VOD (Vidéo DivX à la demande). Pour générer un code d'enregistrement, recherchez la section DivX VOD dans le menu de configuration du périphérique. Muni de ce code, accédez à vod.divx.com et complétez le processus d'enregistrement pour en savoir plus sur DivX VOD. "Certification DivX Certified® pour lire une vidéo DivX® jusqu'à la rehausse HD 1080p, y compris un contenu premium" "Pat. 7,295,673; 7,460,688; 7,519,274

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double-D sont des marques de Dolby Laboratories.

Composants de l'écran 1. Déplacement vers le dossier de niveau supérieur 2. Prévisualisation : affiche le nom du titre/dossier du film dans le dossier sélectionné 3. Page actuelle/Total des pages 4. Nombre total de films marqués 5. Touches correspondantes de la télécommande

Doss. chargem.(Dossier Parent)

Doss. chargem. (Dossier Parent)
