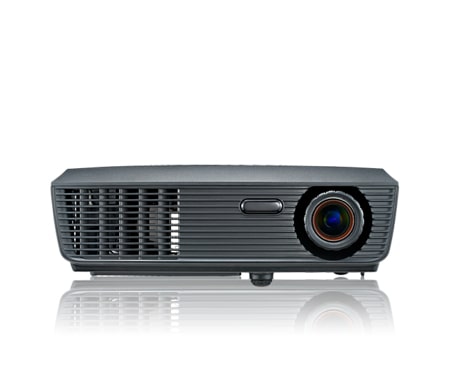

Mode d'emploi vidéoprojecteur LG BS275

Présentation

Table des matières Table des matières

Annexes Dépannage........................................................... 34

Remplacement de la lampe. ................................ 39

Consignes de sécurité............................................ 2

Compatibilité avec les ordinateurs. ...................... 40

Configurations des terminaux. ............................. 41 Terminal : RVB analogique (Mini D-sub 15 pin).......41 Terminal : Mini DIN 3-pin................................... 41

Caractéristiques du Produit.................................... 5 Vue d’ensemble du paquet..................................... 6 Optional............................................................... 6 Vue d’ensemble du produit..................................... 7 Ports de connexion.............................................. 8 Panneau de commandes. ................................... 9 Télécommande.................................................. 10 Installation de la pile de la télécommande. ....... 12 Plage de fonctionnement de la télécommande. 12

Avis concernant les Réglementations & la Sécurité................................................................ 42 Dimensions........................................................... 44

Connexion du Projecteur...................................... 13 Connexion à l'Ordinateur de Bureau/Ordinateur Portable. ............................. 13 Branchement vidéo. .......................................... 14 Mise sous/hors tension du projecteur. ................. 15 Mise sous tension du projecteur........................ 15 Mise hors tension du projecteur........................ 16 Témoin d'avertissement. ................................... 17 Réglage de l’Image Projetée................................ 18 Réglage de la hauteur de l'image du projecteur. ......................................................... 18 églage du zoom et de la focale du projecteur. .. 19 églage de la taille de l'image projetée............... 19

Commandes utilisateur Affichage à l'écran (OSD)..................................... 20 Comment fonctionner........................................ 20 IMAGE............................................................... 21 IMAGE | Avancé................................................ 23 IMAGE | Avancé |Couleur.................................. 24 IMAGE | Avancé |Entrée.................................... 24 ÉCRAN.............................................................. 25 RÉGLAGE | Langue.......................................... 27 RÉGLAGES....................................................... 27 RÉGLAGES | Signal.......................................... 29 RÉGLAGES | Avancé........................................ 30 OPTIONS.......................................................... 31 OPTIONS | Avancé. .......................................... 32 OPTIONS | Paramètres Lampelampe............... 33

Notice d'utilisation Consignes de sécurité Veuillez prendre note des consignes de sécurité, de façon à éviter tout accident ou mauvais usage du projecteur. Les consignes de sécurité sont indiquées des deux façons suivantes. .

AVERTISSEMENT : La violation de cette instruction peut entraîner de graves blessures, voire la mort.

.REMARQUES : La violation de cette instruction peut entraîner des blessures, ou endommager le projecteur. Après avoir lu ce manuel, conservez-le de façon à pouvoir vous y référer facilement.

Installation en intérieur Ne placez pas le projecteur dans la lumière directe du soleil ou à proximité de sources de chaleur, comme les radiateurs, les flammes, les cuisinières, etc.

AVERTISSEMENT Ne pas placez de matériaux inflammables dans, sur ou à proximité du projecteur Ceci risque de provoquer un incendie !

Ceci risque de provoquer la chute du projecteur, provoquant des blessures ou la mort.

Ne pas obturer les évents du projecteur ou de gêner la circulation de l'air.

Ne placez pas le projecteur à proximité de sources de vapeur ou d'huile, comme un humidificateur.

Ne pas placer le projecteur dans un endroit où il risque d'être exposé à la poussière.

Ceci peut provoquer une hausse de la température interne et entraîner un incendie ou endommager l'appareil !

Ceci risque de générer un incendie ou une électrocution !

La poussière accumulée peut entraîner un risque d'incendie ou endommager l'appareil !

N'utilisez pas le projecteur dans un endroit humide, comme une salle de bain, où il risque d'être mouillé.

Ne pas placer le projecteur directement sur un tapis, une carpette ou un endroit où la ventilation risque d'être gênée.

Garantir une bonne ventilation autour du projecteur. La distance entre le projecteur et le mur doit être d'au moins 30 cm.

Ceci peut provoquer une hausse de la température interne et entraîner un incendie ou endommager l'appareil !

Une augmentation excessive de la température interne peut provoquer un incendie ou endommager l'appareil !

Ceci risque de provoquer un incendie !

Ceci risque de générer un incendie ou une électrocution !

Installation en intérieur Lorsque le projecteur est installé sur une table, ne pas le placer à proximité du bord. Le projecteur risque de tomber, d'entraîner des blessures ou de s'endommager. N'utiliser qu'un support adéquat.

Entrée ca

8. Port de verrouillage KensingtonTM Système de sécurité Kensington   Ce projecteur dispose d'un connecteur au système de sécurité Kensington, sur le panneau latéral. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous.   Pour l'installation détaillée et l'utilisation du système de sécurité Kensington, veuillez vous référer au guide de l'utilisateur, inclus dans le set du système de sécurité Kensington. Pour plus d'informations, contactez http://www.kensington.com, la page d'accueil Internet de la société Kensington qui s'occupe d'équipement électronique de valeur, comme les ordinateurs portables ou les projecteurs.   Le système de sécurité Kensington est un article en option.

Introduction Panneau de commandes 2

Mise sous

DEL d'Alimentation DEL de la lampe Indique l’état de la lampe du projecteur. DEL de la Indique l’état de la température du température projecteur.

keystone

Pour régler la distorsion de l’image provoquée en inclinant le projecteur. Quatre Touches Utilisez ou ou ou pour choide Sélection sir les éléments ou effectuer les réglaDirectionnelles ges pour votre sélection. SOURCE Appuyez sur « SOURCE » pour sélectionner un signal d'entrée. MENU Appuyez sur « MENU » pour lancer le menu OSD (affichage à l’écran). Pour quitter l'OSD, appuyez sur « Menu » une nouvelle fois. VOLUME Permet d’augmenter/baisser le volume. OK Confirmez votre sélection d'élément. AUTO Synchronise automatiquement le projecteur sur la source d'entrée.

Référez-vous à la section « Mise sous/ hors tension du projecteur » pages 15~16. Indique l’état du projecteur.

Introduction Télécommande 1

 Avant d'utiliser la télécommande pour la première fois, retirez le film transparent d'isolation. Reportezvous à la page 12 pour l'installation de la pile.

N ot e  Vous ne pouvez mettre le projecteur sous/hors tension qu'avec le bouton POWER sur le projecteur. Il est possible d'exécuter toutes les fonctions du projecteur via la télécommande. Assurezvous de ne pas perdre la télécommande.

Transmetteur Envoie les signaux au projecteur. infrarouge Image Sélectionnez le mode Image depuis les sections Présentation, Lumineux, Film, sRVB, Tableau noir, Salle de classe, Utilisateur1 et Utilisateur2. Power Référez-vous à la section « Mise sous/ hors tension du projecteur ». (Voir les pages 15~16) RGB Appuyez sur « RGB ». (Voir les pages 15~16) pour choisir le connecteur entrée RVB. Freeze Met l'image à l'écran sur pause. Appuyez à nouveau pour reprendre la lecture de l'image à l'écran. OK Confirmez votre section d'éléments dans le sous-menu.

Quatre Touches de Sélection Directionnelles Source

Synchronise automatiquement le projecteur sur la source d'entrée. Appuyez sur «Menu» pour lancer l'affichage à l'écran (OSD), retournez en haut de l'OSD lorsque vous naviguez dans le menu principal de l'OSD. Pour régler la distorsion de l’image provoquée en inclinant le projecteur. Éteint/rallume momentanément l'audio et la vidéo. Pour reparamétrer les réglages à leurs valeurs par défaut. (à l'exception du décompteur de la lampe) Appuyez sur « S-Vidéo » pour choisir le connecteur S-VIDEO. Appuyez sur «Vidéo» pour choisir le connecteur VIDEO. Pour régler la distorsion de l’image provoquée en inclinant le projecteur. Effectuer un zoom sortant ou entrant de l'image projetée. Utilisez ou ou ou pour choisir les éléments ou effectuer les réglages pour votre sélection. Appuyez sur «Source» pour choisir les sources RVB, Composante, S-Vidéo et Composite. Cette fonction détecte automatiquement le signal d'entrée. Lorsqu'un signal est trouvé, la recherche est interrompue. Augmenter/Diminuer le volume du haut-parleur.

Introduction Installation de la pile de la télécommande

Retirez l'ancienne pile bouton au lithium, et installez une nouvelle pile (CR2025). Assurezvous que le côté "+" soit bien tourné vers le haut.

Remettez le couvercle en place.

Installez la nouvelle pile dans le compartiment.

Appuyez fermement sur le couvercle du compartiment à pile, et faites-le glisser pour le retirer.

Pour garantir un bon fonctionnement, veuillez respecter les consignes suivantes : ■ Utilisez une pile du type CR2025. ■ Evitez tout contact avec de l'eau ou un liquide. ■ N'exposez pas la télécommande à l'humidité ou à la chaleur. ■ Ne faites pas tomber la télécommande. ■ ������������������������������������������������������������������������������������� Si la pile a coulé dans la télécommande, essuyez soigneusement le boîtier et instal������������������������������������������������������������������������������������ lez une nouvelle pile. ■ Risque d'explosion si la pile de rechange n'est pas du bon type. ■ Jetez la pile usagée conformément aux instructions.

Plage de fonctionnement de la télécommande Lorsque vous appuyez sur un bouton, pointez la télécommande vers le projecteur (récepteur infrarouge de la télécommande). La plage de fonctionnement maximale de la télécommande est d'environ 23,0’ (7m) et 30° vers l'avant du projecteur.

23,0 23.0’(7m) (7m) Environ 15° Approx.15°

Installation Connexion du Projecteur Connexion à l'Ordinateur de Bureau/ Ordinateur Portable

N ot e  En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1................................................................................. Câble d'alimentation (fourni) 2..................................................................................................Câble VGA (fourni) 3...............................................................................................................Câble RS232 4............................................................................ Câble Entrée audio prise à prise 5.............................................................................................. Câble sortie moniteur

Installation Branchement vidéo Lecteur DVD, décodeur Récepteur HDTV Sortie vidéo

 En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1................................................................................. Câble d'alimentation (fourni) 2.................................................................................... Adaptateur VGA vers RCA 3....................................................................................... Câble composante 3 RCA 4...........................................................................................Câble Vidéo Composite 5............................................................................ Câble Entrée audio prise à prise 6........................................................................................................... Câble S-Vidéo

Installation Mise sous/hors tension du projecteur Mise sous tension du projecteur 1. Assurez-vous que le câble d'alimentation et le câble signal sont bien branchés. Le DEL d'alimentation s'allume en jaune. 2. Retirez le protège-objectif.  3. Mettez la lampe sous tension en appuyant sur «POWER» du panneau de commandes ou de la télécommande.  La DEL d'alimentation clignote en vert. L'écran de démarrage s'affichera dans environ 5 secondes. Lorsque l'écran de démarrage disparaît, la DEL d'alimentation devient verte. 4. Mettez votre source sous tension (ordinateur, ordinateur portable, lecteur vidéo, etc.) Le projecteur détecte automatiquement la source.   Si vous branchez plusieurs sources en même temps, utilisez le bouton « SOURCE » de la télécommande, ou le bouton « RGB », « S-video », « Video » de la télécommande pour passer d'une entrée à une autre. 2 POWER OU

N ot e Allumez d'abord le projecteur, puis les sources de signaux.

Installation Mise hors tension du projecteur 1. Appuyez sur le bouton « POWER » pour mettre la lampe du projecteur hors tension, vous verrez le message suivant s'afficher à l'écran.

2. Appuyez à nouveau sur « POWER » pour confirmer. 3. Le ventilateur de refroidissement continue de fonctionner pendant environ 120 secondes, cycle de refroidissement, et la DEL d'alimentation clignote en vert. Lorsque le voyant cesse de clignoter et devient jaune, le projecteur est en mode veille. ������������������������������������������������������������� Si vous souhaitez rallumer le projecteur, vous devrez atten������������������������������������������������������������ dre jusqu'à ce qu'il ait terminé le cycle de refroidissement et qu'il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton « POWER » pour redémarrer le projecteur. 4. Débranchez le cordon d'alimentation de la prise de courant et du projecteur. 5. N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.

Installation Témoin d'avertissement  Lorsque le voyant DEL « TEMP » s'allume en rouge, cela signifie que le projecteur est en surchauffe. Le projecteur s'éteint automatiquement.

 Lorsque vous voyez le message suivant apparaître à l'écran, cela signifie que le projecteur a détecté la fin de vie imminente de la lampe. Remplacez la lampe aussi rapidement que possible, ou contactez votre distributeur local ou notre centre de service.

 Lorsque le voyant DEL« TEMP » clignote en rouge et que le message ci-dessous s'affiche à l'écran, cela signifie que le ventilateur est en panne. Interrompez l'utilisation du projecteur et débranchez le câble d'alimentation de la prise électrique. Contactez ensuite votre distributeur local ou notre centre de service.

Installation Réglage de l’Image Projetée Réglage de la hauteur de l'image du projecteur Le projecteur est équipé de pieds réglables qui permettent de monter et d'abaisser l'image de façon à ce qu'elle remplisse l'écran. Pour monter/abaisser l'image : 1. Utilisez  pour effectuer un réglage précis de l'angle d'affichage.

Écran

Format Utilisez cette fonction pour choisir le format d'image souhaité.

 4:3:  Ce format concerne les sources d'entrée 4×3 non optimisées pour le téléviseur grand écran.

16:9-I : Ce format concerne les sources d’entrée 16x9, par exem����������������������������������������������������������������  ����������������������������������������������������������������� ple les TV HD et les DVD optimisés pour le téléviseur grand écran. (576i/p)

 16:9-II : Ce format concerne les sources d’entrée 16x9, par

exemple les TV HD et les DVD optimisés pour le téléviseur grand écran. (480i/p)

 Natif : Ce format affiche l’image originale sans aucune mise à l’échelle.

 AUTO : Sélectionne automatiquement le format d’affichage approprié.

800 x 600 centre 800 x 450 centre 854 x 480 catch 800 x 480 centre

Suivi La fonction surbalayage permet d'éliminer les bruits dans une image vidéo. Surbalaye l'image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo. 25

Commandes utilisateur D. zoom Ajuster les dimensions d'affichage du projecteur. sur  Appuyez

pour réduire les dimensions d'une image sur l'écran de projection.

 Appuyez sur pour agrandir l'image sur l'écran de projection. Déplacement H Déplace la position de l'image projetée horizontalement.

Déplacement V Déplace la position de l'image projetée verticalement.

Trapèze V N ot e Les fonctions « 3D » et « 3D Invert » ne prennent en charge que le signal d'un PC à 800x600@120Hz ou 1024x768@120Hz

Appuyez sur ou pour ajuster la distorsion verticale d'une image et créer une image plus rectangulaire.

3D  Arrêt : Sélectionnez « Arrêt » pour désactiver les paramètres 3D des images en 3D.

 Marche : Sélectionnez « Marche » pour utiliser les paramètres optimisés pour les images en 3D.

3D Invert  Appuyez sur « Marche » pour inverser la gauche et la droite du contenu des cadres.

 Appuyez sur « Arrêt » pour retrouver le contenu par défaut des cadres.

Réglage |

Langue Langue Choisissez l'affichage OSD multilingue. Appuyez sur

sous menu puis utilisez la touche or ou ou pour sélectionner votre langue préférée. Appuyez sur « OK » pour terminer votre sélection.

Réglages

Bureau Avant Réglage par défaut. L'image est projetée droit sur l'écran. Bureau Arrière Lorsque vous sélectionnez cette fonction, le projecteur inverse les images, vous pouvez alors projeter derrière un écran dépoli. Avant Plafond Lorsque vous sélectionnez cette fonction, le projecteur retourne l'image pour une projection avec montage au plafond.

Commandes utilisateur Arrière Plafond.

Lorsque vous sélectionnez cette fonction, le projecteur inverse et retourne l'image. Vous pouvez ainsi réaliser une projection derrière un écran dépoli, avec un montage au plafond.

Pos. Menu Choisissez la position du menu sur l'écran d'affichage.

ID Projecteur La définition ID peut être configurée par menu (gamme 0~99), et permet à l'utilisateur de contrôler un projecteur unique via RS232C.

Muet  Choisir « Marche » pour couper le son.  Choisir « Arrêt » pour remettre le son. Son  Appuyez sur  Appuyez sur

pour diminuer le son. pour augmenter le son.

Réglages |

Signal Synchro fine N ot e

Permet d'éliminer le papillonnement de l'image. Utilisez le pour ajuster la valeur.

« Signal » n'est disponible qu'en signal analogique VGA (RVB).

Ajustez le nombre de points totaux dans une période horizontale.

Utilisez le ou pour ajuster le nombre, de façon à correspondre à l'image de votre PC.

Position Horiz. (position horizontale)  Appuyez sur pour déplacer l'image sur la gauche.  Appuyez sur pour déplacer l'image sur la droite. Position Vert. (position verticale)  Appuyez sur  Appuyez sur

pour déplacer l'image vers le bas. pour déplacer l'image vers le haut.

Avancé Logo Utilisez cette fonction pour sélectionner l'écran de démarrage désiré. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

 Marche : Écran de démarrage LG.  Arrêt : Aucun logo ne s’affiche.

OPTIONS Recherche d’entrée Lorsque cette fonction est activée « Marche », le projecteur recherche d'autres signaux lorsque le signal d'entrée actuel est perdu. Lorsque cette fonction est désactivée « Arrêt », il ne recherchera qu'un port de connexion spécifié.

Haute Altitude Quand « Marche » est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.

Info Cachées  Marche : choisissez « Marche » pour masquer le message de « recherche ».

 Arrêt : choisissez « Arrêt » pour afficher le message de « recherche ».

Clavier Verrouillé (Verr. Pavé des Touches) Quand la fonction de verrouillage du clavier est sur « Marche », le panneau de commandes sera verrouillé, toutefois le projecteur peut être utilisé avec la télécommande. En sélectionnant « Arrêt », vous pourrez réutiliser le panneau de commandes.

Couleur Arr Plan Utilisez cette fonction pour afficher un écran « Noir », « Rouge », « Bleu », « Vert » ou « Blanc », lorsqu’il n’y a pas de signal disponible.

Remise à zéro Choisissez « Oui » pour réinitialiser les paramètres d'affichage de tous les menus aux valeurs d'usine par défaut. (à l'exception du décompteur de la lampe)

OPTIONS | Avancé Mode puissance  Veille : choisissez « Veille » pour éviter de gaspiller du courant <1W.

 Actif : choisissez « Actif » pour revenir au mode de veille nor-

mal et le port « MONITOR OUT » (sortie moniteur) sera activé.

Allumage Direct Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur s’allumera automatiquement lorsqu’il est relié à l’alimentation secteur (CA), sans avoir à presser sur le bouton « POWER » du le panneau de commandes du projecteur ou sur la touche « POWER » de la télécommande.

Arrêt Auto (min) Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Mode Veille (min) Règle l'intervalle du décompte. Le compte à rebours débutera, qu’il y ait ou non un signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Options |

Paramètres Lampe Compteur de la lampe (Normal) Affiche la durée de projection en mode normal.

Compteur de la lampe (ECO) Affiche la durée de projection en mode ECO.

Rappel durée de vie lampe  Marche : Choisir « Marche » pour afficher le message d'avertissement de fin de vie de la lampe.

 Arrêt : Choisir « Arrêt » pour cacher le message d'avertissement de fin de vie de la lampe.

Mode Eco  Marche : Choisir « Marche » pour réduire l'intensité de la

lampe, ce qui diminue la consommation électrique et rallonge la durée de vie de la lampe.

 Arrêt : Choisir « Arrêt » pour augmenter la luminosité. Réinit. la lampe Réinitialise le décompte des heures de vie de la lampe après l'avoir remplacée.

Si vous rencontrez des problèmes avec le projecteur,

utilisez les informations suivantes. Si des problèmes persistent, contactez votre distributeur local ou le centre de service. Problème : Aucune image n'apparaît à l'écran

 Assurez-vous que tous les câbles et les connexions électriques

sont connectés correctement et fermement selon les descriptions dans la section « Installation ».   Assurez-vous qu’aucune broche de connecteurs n’est tordue ou cassée.

 Vérifiez si la lampe de projection a été correctement installée.

Veuillez vous référer à la section « Remplacement de la lampe ».  Assurez-vous d'avoir retiré le protège-objectif et que le projecteur est sous tension.

 Assurez-vous que la fonction « AV-Mute » est bien désactivée. Problème : Image affichée partiellement, en défilement ou incorrecte

 Appuyez sur le bouton «Auto» de la télécommande ou du panneau de commandes.

 Si vous utilisez un ordinateur :

Pour Windows 95, 98, 2000, XP :

1. Ouvrez l'icône « Poste de travail» , ensuite le dossier " Panneau de configuration" puis double-cliquez sur l'icône «Affichage». 2. Sélectionnez l'onglet « Paramètres ». 3. Cliquez sur le bouton « Propriétés Avancées ». Pour Windows Vista: 1. Ouvrez l'icône « Poste de travail», ensuite le dossier « Panneau de configuration» puis double-cliquez sur l'icône «Apparence et personnalisation».

Sélectionnez «personnalisation»

3. Cliquez sur «Ajuster la résolution de l'écran» pour afficher les «Paramètres d'affichage». Cliquez sur le bouton « Paramètres avancés ». 34

Annexes Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes. 4. Vérifiez que le paramètre de résolution est inférieur ou égal à 1600 x 1200. 5. Sélectionnez « Changer » sous l'onglet « Moniteur ». 6. ������������������������������������������������������������� Cliquez sur « Afficher tous les périphériques ». Ensuite sé������������������������������������������������������������ lectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

 Si vous utilisez un Ordinateur Portable : 1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.

Appuyez sur les touches de fonction. exemple : [fn]+[f4]

Compaq=> [Fn]+[F4] Hewlett Dell => [Fn]+[F8] Packard => [Fn]+[F4] Gateway=> [Fn]+[F4] NEC=> [Fn]+[F3] IBM=> [Fn]+[F7] Toshiba => [Fn]+[F5] Macintosh Apple: Préférence système-->Affichage-->Arrangement->Affichage miroir

 Si vous rencontrez des difficultés pour changer les résolutions

ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

Problème : L’écran de l’ordinateur portable ou de l’ordinateur PowerBook n’affiche pas de présentation

 Si vous utilisez un ordinateur portable : Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

Annexes Problème : L’image est instable ou vacillante

 Ajustez les «Points totaux» ou «Sync. fine» pour corriger le

problème. Référez-vous à la section "Réglages|signal" pour plus d'informations.

 Changez les paramètres de couleur du moniteur sur votre ordinateur. Vérifiez et reconfigurez le mode d’affichage de votre carte graphi�������������������������������������������������������������������  �������������������������������������������������������������������� que pour la rendre compatible avec le produit.

Problème : L'image est floue

 Réglez la bague de variation de la focale sur l’objectif du projecteur.

Assurez-vous que l'écran de projection est à une distance com��������������������������������������������������������������  ���������������������������������������������������������������

prise entre 3,94 et 39,36 pieds (de 1,2 à 12,0 mètres) du projecteur (référez-vous à la page 19).

Problème : L'image est étirée lors de l'affichage d'un DVD 16:9 Le projecteur détecte automatiquement le DVD en 16:9 et ajuste le format en numérisant en plein écran avec le paramètre 4:3 par défaut. Si l'image est encore agrandie, vous devez aussi régler le format d’image en vous référant à ce qui suit :

 Choisissez le type de format 4:3 sur votre lecteur DVD si vous lisez un DVD en 16:9.

 Si  vous sélectionnez le type de format 4:3 sur votre lecteur DVD, choisissez le format 4:3 dans le menu à l'écran.

Problème : L'image est trop petite ou trop large

 Réglez la Bague de Réglage du Zoom sur le dessus du projecteur.  Rapprochez ou éloignez le projecteur de l'écran. Appuyez sur le bouton «MENU» de la télécommande ou du pan����������������������������������������������������������  ����������������������������������������������������������� neau du projecteur, allez sur «ÉCRAN --> Format» et essayez les différents paramètres.

Annexes Problème : L'image est renversée

 Sélectionnez « RÉGLAGES-->Mode d’installation » dans le menu OSD et ajuster le sens de projection.

Problème : La lampe grille ou émet un claquement

 Quand la lampe atteint la fi n de sa durée de vie, elle grillera,

éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures de la section "Remplacement de la lampe".

Problème : Message de la DEL d’éclairage Message

DEL de la température (Rouge)

Veille (câble d'alimentation d'entrée) Normal (sous tension) Mise sous tension (chauffage)

Hors tension (Refroidissement-I: ce statut n'accepte aucune pression de touche)

Hors tension (Refroidissement-II : accepte la pression de la touche d'alimentation pour mettre le projecteur sous tension)

Erreur (panne de la lampe) Erreur (Panne du ventilateur )

N ot e Lumière fixe => Pas de lumière fixe =>

Sxga+

 Si le projecteur ne prend pas en charge le signal d'entrée, le message « Hors limites d’affichage. » apparaît à l'écran.  Si le signal d'entrée n'est pas dans le tableau de compatibilité, l'image risque de ne pas s'afficher clairement.  La fonction 3D ne prend en charge que le signal d'un PC à 800x600@120Hz ou 1024x768@120Hz. Lorsque le projecteur détecte un signal PC à 800x600@120Hz ou 1024x768@120Hz, la fonction 3D s'active « Marche » automatiquement. Au contraire, si le projecteur obtient un signal PC autre que 800x600@120Hz ou 1024x768@120Hz, la fonction est désactivée « Arrêt ».

Annexes Configurations des terminaux Terminal : RVB analogique (Mini D-sub 15 pin) 5

Entrée rouge (R/Cr)/ Sortie R

Entrée verte (V/J)/ Sortie V

Entrée bleue (B/Cb)/Sortie B

Entrée sync. horiz. / Sortie (Entrée sync. H/V composite)

Entrée sync. vert. / Sortie

Terminal : Mini DIN 3-pin 3 2

Annexes Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes : • Réorienter ou déplacer l’antenne de réception. • Augmenter la distance entre l'appareil et le récepteur. • Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché. • Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide.

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l’utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Annexes Conditions de Fonctionnement Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d'interférences néfastes, et 2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : pour les utilisateurs canadiens Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne • Directive EMC 2004/108/CE (comprenant les amendements) • Directive 2006/95/CE sur les faibles voltages • Directive R & TTE 1999/5/CE (si le produit dispose de la fonction RF)

Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.

Annexes Dimensions 1.75"/44.39mm 1.67"/42.39mm

3.96"/100.60mm 3.47"/88.15mm

Centre deCenter l’objectif Lens

Centre l’objectif LensdeCenter

4.94"/125.53mm 0.41"/10.54mm 6.60"/167.66mm

Trous des vis pour montageMount au plafond Screw Holes forleCeiling Vis: M3 M3 Screw: Profondeur: 0,30~0,39”/7,5~10,0mm Depth: 0.30~0.39"/7.5~10.0mm
