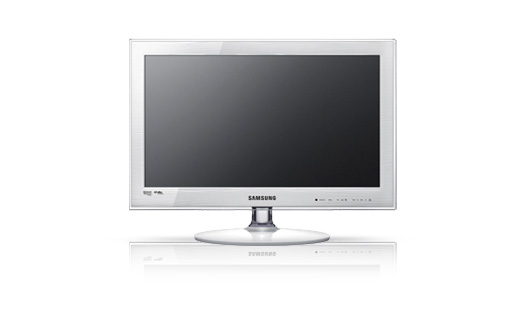

Mode d'emploi téléviseur Samsung UE22C4010

Présentation

Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.

Avis concernant le téléviseur numérique 1. 2.

Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l’instant. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d’informations, contactez votre service client Samsung. ✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les performances en reconfigurant les réglages.

Avertissement d’image fixe Evitez d’afficher sur l’écran des images fixes (telles que des photos au format JPEG) ou des éléments d’images fixes (tels que des logos de programmes TV, un format d’image 4:3 ou panoramique, des bandeaux d’actualités ou d’informations boursières au bas de l’écran, etc.). L’affichage permanent d’images fixes risque, en effet, d’entraîner l’apparition d’images fantôme à l’écran, ce qui peut se traduire par une dégradation de la qualité d’image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes: • Evitez d’afficher le même canal de télévision pendant de longues périodes. • Essayez toujours d’afficher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi.

Sécurisation de l’espace d’installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci.

✎✎ Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics. xx L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ L’aspect peut varier en fonction du produit. Installation avec un pied.

Installation avec un support de montage mural. 10 cm

10 cm Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à sép

[400019-Euro]BN68-02655A-00L06.indb 2

Accessoires Présentation du panneau de configuration Présentation de la télécommande Raccordement à une antenne Plug & Play (configuration initiale)

8 Connexion à un périphérique AV 9 Connexion à un système audio 10 Changement de la source d’entrée

Navigation dans les menus Utilisation du bouton INFO (Guide Now & Next) Planification des émissions à regarder Menu Canal Menu Image Menu Son Menu Configuration Menu Assistance

23 Connexion à un ordinateur 24 Media Play 30 Anynet+

Informations supplémentaires

Fonction Télétexte de chaîne analogique Assemblage des câbles Installation du support mural Verrou antivol Kensington Fixation du téléviseur au mur Dépannage Caractéristiques techniques Index

Vérifiez la présence du symbole!

Cette fonction peut être utilisée lorsque vous appuyez sur le bouton TOOLS de la télécommande.

[400019-Euro]BN68-02655A-00L06.indb 3

✎✎Vérifiez que les éléments suivants sont fournis avec votre téléviseur à LED. S’il manque des éléments, contactez votre revendeur. ✎✎Les couleurs et les formes des éléments peuvent varier en fonction des modèles. ✎✎Les câbles qui ne se trouvent pas dans le contenu de l’emballage peuvent être achetés séparément yy Télécommande et piles (AAA x 2) yy Manuel d’utilisation yy Carte de garantie / Manuel de sécurité (non disponible dans certains pays)

yy Chiffon de nettoyage yy Cordon d’alimentation

(M4 X L8) yy Cache et vis (X1) (Uniquement modèle en 26 pouces)

yy Anneau de support (4EA) (Uniquement modèle en 26 pouces)

yy Support du serre-câble (Uniquement modèle en 26 pouces)

UE19C4000, UE22C4000 / UE22C4010 Pour installer le pied, consultez le guide approprié.

UE26C4000 Pour installer le pied, consultez le guide approprié.

yy Support de guidage (1EA)

✎✎Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l’épaisseur maximale indiquée ci-dessous. yy Epaisseur maximale : 0,55 pouces (14 mm)

[400019-Euro]BN68-02655A-00L06.indb 4

Présentation du panneau de configuration

Ch list

Permet d’ouvrir l’affichage à l’écran.

MENU Permet d’afficher Media Play (USB) (p. 24).

L’affichage identifie la chaîne en cours et l’état INFO de certains paramètres audio et vidéo. Le Guide Now & Next affiche des informations quotidiennes sur les programmes de télévision en fonction de l’heure de diffusion. yy Faites défiler à l’aide des boutons ◄, ► pour afficher des informations sur le programme de votre choix, tout en regardant la chaîne actuelle. yy Faites défiler à l’aide des boutons ▲, ▼ pour afficher des informations sur d’autres chaînes. Pour accéder à la chaîne actuellement sélectionnée, appuyez sur le bouton ENTERE.

Navigation dans les menus MUTE

¦¦ Nouvelle syntonisation des chaînes

Antenne (Hertzien / Câble) Avant que votre téléviseur ne puisse commencer à mémoriser les chaînes disponibles, vous devez spécifier le type de la source du signal reliée au téléviseur (c’est-à-dire : soit une antenne, soit le câble).

Lors de la sélection de Câble → Numér. et Anal. ou Numérique : fournissez une valeur à rechercher pour les chaînes câblées. Mode de rech. (Complet / Réseau / Rapide): recherche toutes les chaînes avec des stations de diffusion actives et les enregistre dans la mémoire du téléviseur. Si vous sélectionnez Rapide, vous pouvez définir Réseau , ID réseau , Fréquence , Modulation et Taux de symbole manuellement en appuyant sur le bouton de la télécommande.

Réseau (Auto. / Manuel): sélectionnez le mode de réglage ID réseau Auto ou Manuel. ID réseau: si Réseau est défini sur Manuel, vous pouvez configurer un ID réseau à l’aide des boutons numériques. Fréquence: affiche la fréquence correspondant à la chaîne (varie d’un pays à l’autre) Modulation: affiche les valeurs de modulation disponibles. Taux de symbole: affiche les taux de symboles disponibles.

Mémorisation Manuelle Recherche manuellement une chaîne et la mémorise dans le téléviseur.

✎✎Si une chaîne est verrouillée par la fonction

Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche. ■■ Chaîne numérique: Au terme de la recherche, les chaînes de la liste sont mises à jour. Lors de la sélection de Antenne → Hertzien : Chaîne, Fréquence, Bande passante Lors de la sélection de Antenne → Câble : Fréquence, Modulation, Taux de symbole

■■ Chaîne analogique (Programme, Système de Couleur, Système Sonore, Canal, Rechercher): si aucun son ne sort ou si le son produit est anormal, sélectionnez de nouveau la norme son requise. Français

[400019-Euro]BN68-02655A-00L06.indb 13

Fonctions de base ✎✎Mode Canal

xx P (Mode Programme) : à la fin du réglage, des numéros

de position compris entre P0 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez sélectionner un chaîne en saisissant son numéro de position.

xx C (antenne) / S (câble) : ces deux modes vous permettent

de sélectionner une chaîne en entrant le numéro affecté à chaque station de radiodiffusion (antenne) ou canal (câble).

MENU Muestra Media Play (USB) (pág. 24).

Media.p

Permet d’afficher le Guide des programmes électronique (EPG) (p. 11).

Permet de sélectionner rapidement les fonctions fréquemment utilisées.

Permet d’afficher des informations à l’écran.

Permettent de sélectionner les éléments des menus à l’écran et de modifier les valeurs des menus. Permet de revenir au menu précédent. Ces boutons sont utilisés dans les menus Gestion chaînes, Media Play (USB), etc.

1 ENTERE / Bouton de direction: déplacez le curseur pour INTERNET @ sélectionner unMEDIA.P élément. Confirmez leDUAL réglage.

18:11 Jeu 6 Jan Life On Venus Avenue Unclassified No Detaild Information

2 Bouton RETURN: de revenir SUBT. au menu précédent. ADPermetP.SIZE

3 Bouton MENU: permet d’afficher le menu principal à l’écran. 4 Bouton EXIT: permet de quitter le menu affiché à l’écran.

Planification des émissions à regarder

Maniement de l’affichage à l’écran (OSD) La méthode d’accès peut varier en fonction du menu sélectionné.

Vous pouvez lire les photos, la musique et/ou les films enregistrés sur un périphérique USB de type MSC et/ou sur votre ordinateur.

Afficher périph. E Entrer R Retour

¦ Connexion d’un périphérique USB 1.

Connectez un périphérique USB contenant des photos, des fichiers musicaux et/ou des films au port USB (HDD) sur le côté du téléviseur.

Lorsqu’un périphérique USB est connecté au téléviseur, une fenêtre contextuelle s’ouvre. Vous pouvez alors sélectionner Media Play.

Panneau arrière du téléviseur

✎ Il se peut que le fonctionnement ne soit pas correct avec des fichiers multimédias sans licence. ✎ Liste des choses à connaître avant d’utiliser Media Play (USB) x Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. x Le système de fichiers prend en charge les formats FAT16, FAT32 et NTFS. x Il est possible que certains types d’appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur.

x Media Play ne prend en charge que les périphériques de stockage de masse USB de la catégorie MSC. Cette dernière est dédiée aux

périphériques de transport de masse uniquement. Il s’agit notamment des clés USB, lecteurs de cartes Flash et disques durs USB (les concentrateurs USB ne sont pas pris en charge). Les périphériques doivent être connectés directement au port USB du téléviseur. x Avant de connecter l’appareil au téléviseur, sauvegardez vos fichiers afin d’éviter qu’ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenue responsable de la perte de données ou de l’endommagement d’un fichier de données. x Connectez un disque dur USB au port dédié, le port USB (HDD). x Ne déconnectez pas le périphérique USB en cours de chargement. x Plus la résolution de l’image est élevée, plus le temps d’affichage à l’écran sera long. x La résolution JPEG maximale prise en charge est de 15 360 x 8 640 pixels. x Pour les fichiers non pris en charge ou endommagés, le message “Format de fichier inconnu” s’affiche. x Si le critère de tri est défini sur Aff. de base, il est possible d’afficher jusqu’à 1 000 fichiers dans chaque dossier. x Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d’un site payant ne peuvent pas être lus. La technologie de gestion des droits numériques (DRM) prend en charge la création de contenu, la distribution et la gestion du contenu de manière intégrée et complète (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements. x Si plusieurs périphériques PTP sont connectés, vous ne pouvez en utiliser qu’un à la fois. x Si plusieurs périphériques MSC sont connectés, il se peut que certains d’entre eux ne soient pas reconnus. Un périphérique USB nécessitant beaucoup de puissance (plus de 500 mA ou 5 V) ne sera peut-être pas pris en charge. x Si un message d’avertissement de surcharge s’affiche lorsque vous connectez ou utilisez un périphérique USB, il se peut que le périphériqu

[400019-Euro]BN68-02655A-00L06.indb 24

✎✎Prise en charge de Afficher périph. et Accueil dans la page d’accueil Media Play. Information: Vous pouvez vérifier le nom du fichier sélectionné, le nombre de fichiers, ainsi que la page.

Movie 01.avi Movie 03.avi Movie 05.avi

Section Liste de tri: Affiche l’ordre de tri standard.

✎✎ Cet ordre de tri varie en

Jan.10.2010 Jan.10.2010 Jan.10.2010

Movie 02.avi Movie 04.avi Movie 06.avi

Jan.10.2010 Jan.10.2010 Jan.10.2010

Movie 08.avi Jan.10.2010 Jan.10.2010

Section Liste des fichiers: Vous pouvez vérifier les fichiers et groupes classés par catégorie.

Accédez au fichier de votre choix à l’aide des boutons haut/bas/droite/gauche et appuyez ensuite sur le bouton ENTERE ou � (Lecture). La lecture du fichier commence.

Boutons de fonctionnement Rouge (Changer périph.): permet de sélectionner un appareil connecté. B Vert (Préférence): définit la préférence du fichier (N’est pas pris en charge dans l’affichage de base.) Jaune (Sélectionner): permet de sélectionner plusieurs fichiers dans la liste. Les fichiers sélectionnés sont marqués d’un symbole. Bleu (Tri): permet de sélectionner la liste de tri. T Outils: affiche le menu d’options.

✎✎ Le bouton � (REW) ou µ (FF) permet d’accéder à la page suivante ou précédente de la liste des fichiers.

Vidéos Lecture de vidéo 1.

Appuyez sur le bouton ◄ ou ► pour sélectionner Vidéos, puis appuyez sur ENTERE dans le menu Media Play.

Appuyez sur le bouton ◄/►/▲/▼ pour sélectionner le fichier de votre choix dans la liste des fichiers.

Appuyez sur le bouton ENTERE ou � (Lecture). –– Le fichier sélectionné s’affiche en haut de l’écran, avec le temps de lecture. –– Si les informations sur la durée de la vidéo sont inconnues, la durée de lecture et la barre de progression ne s’affichent pas. –– Pendant la lecture de la vidéo, vous pouvez effectuer une recherche à l’aide des boutons ◄ et ►.

✎✎Ce mode vous permet d’écouter la bande son d’un jeu vidéo, mais pas de jouer au jeu proprement dit. yy Formats de sous-titres pris en charge

E Pause L Passer T Outils R Retour

[400019-Euro]BN68-02655A-00L06.indb 25

Fonctions avancées yy Formats vidéo pris en charge Extension de fichier

Muestra la información de la Guía electrónica de programas (EPG) (pág. 11).

Seleccionar rápidamente las funciones que se usan con mayor frecuencia.

Muestra información en la pantalla del televisor.

Selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú. Vuelve al menú anterior. Utilice estos botones en los menús Admin. de canales, Media Play (USB), etc.

P.size

Utilisez ces boutons avec les modes Media Play (USB) et Anynet+ (HDMI-CEC) (p. 24, 30). (� : permet de contrôler les enregistreurs Samsung disposant de la fonction Anynet+)

Permet de quitter le menu.

P.MODE: permet de sélectionner le mode Image (p.15). S.MODE: permet de sélectionner le mode Son (p.17). DUAL f-g: sélection d’effets sonores (p. 19). AD: permet d’activer ou de désactiver la description audio (p. 18). Cette fonction n’est pas disponible pour tous les pays. P.SIZE: permet de sélectionner la taille de l’image (p. 16). SUBT.: permet d’afficher des sous-titres numériques (p. 20).

Installation des piles (type de pile : AAA)

16:9 Auto: Règle automatiquement la taille de l’image au format 16:9. 16:9 : règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope. Zoom large: Agrandit l’image à une taille supérieure à 4:3. Réglez la Position à l’aide des boutons ▲ et ▼.

Zoom: Agrandit les images en 16:9 dans le sens vertical pour l’adapter à la taille de l’écran. réglez la Position ou la Taille à l’aide des boutons ▲, ▼.

xx Si vous utilisez la fonction Adapter à écran avec l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme c’est le cas avec la fonction Overscan.

■■ Mode écran (16:9 / Zoom large / Zoom / 4:3): disponible uniquement lorsque la taille d’image est définie sur 16:9 Auto. Vous pouvez déterminer la taille d’image souhaitée sur 4:3 WSS (Wide Screen Service) ou sur la taille d’origine. Chaque pays européen requiert une taille d’image différente.

✎✎ Non disponible en mode PC, Composant et HDMI.

■■ Filtre Bruit num. (Arrêt / Bas / Moyen / Elevé / Auto. / Visualisation Auto.): lorsque le signal de diffusion est faible, des bruits parasites ou une impression fantôme peuvent apparaître. Sélectionnez l’une des options jusqu’à l’obtention d’une image de qualité optimale. Visualisation Auto. : permet, lors de la modification de chaînes analogiques, d’afficher l’intensité du signal en cours et de définir le filtre de bruit de l’écran. Disponible uniquement pour les chaînes analogiques.

■■ Filtre Bruit MPEG (Arrêt / Bas / Moyen / Elevé / Auto.): réduit le bruit MPEG afin d’offrir une meilleure qualité d’image.

■■ Niv. noir HDMI (Normal / Bas): permet de choisir le niveau de noir pour régler la profondeur de l’écran.

4:3 : Paramètre par défaut pour un film cinéma ou la diffusion normale. Ne regardez pas un film au format 4:3 pendant une période prolongée. Les traces de bordures situées sur la gauche, sur la droite et au centre de l’écran peuvent donner lieu au phénomène de rémanence (brûlure d’écran) non couvert par la garantie.

■■ Mode Film (Arrêt / Auto.1 / Auto.2): règle le téléviseur de sorte qu’il détecte et traite automatiquement les signaux de cinéma en provenance de toutes les sources et adapte l’image afin d’obtenir une qualité optimale.

Adapter à l’écran: Affiche l’intégralité de l’image sans coupure lors de l’entrée de signaux HDMI (720p / 1080i / 1080p) ou Composant (1080i / 1080p).

✎✎ Disponible uniquement en mode HDMI (signaux RVB).

✎✎ Disponible en modes TV, AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i).

■■ Temps protection auto (2 heures / 4 heures / 8 heures / 10 heures / Arrêt): Si l’écran est inutilisé et affiche une image fixe pendant un certain temps défini par l’utilisateur, l’économiseur d’écran est activé de manière à prévenir la formation d’images parasites sur l’écran.

[400019-Euro]BN68-02655A-00L06.indb 16

Réinitialisation de l’image (OK / Annuler)

¦¦ Configuration du téléviseur avec le PC

¦¦ Changement du mode Son prédéfini

Réglez le mode d’entrée sur PC.

■■ Standard : sélectionne le mode son normal.

Cette option permet de régler les positions/valeurs de fréquence et d’affiner automatiquement les paramètres.

✎✎Non disponible en cas de connexion à l’aide d’un câble HDMI/DVI. Ecran ■■ Régl. Base / Regl. Préc : élimine ou réduit les parasites visuels. Si vous ne pouvez pas éliminer ces parasites au moyen d’un réglage précis uniquement, réglez la fréquence (Régl. Base) au mieux, puis effectuez de nouveau un réglage précis. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. ■■ Position : réglez la position de l’écran du PC à l’aide des boutons directionnels (▲ / ▼ / ◄ / ►). ■■ Réinitialiser Image : Rétablit les valeurs par défaut de l’image. Utilisation de votre téléviseur comme écran d’ordinateur (PC) Configuration de votre logiciel PC (instructions basées sur Windows XP) En fonction de la version de Windows et de la carte vidéo, il se peut que les écrans de votre PC présentent un aspect différent. Dans ce cas, les mêmes informations de paramétrage de base seront presque toujours d’application. (Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung). 1. Cliquez sur “Panneau de configuration” dans le menu Démarrer de Windows. 2.

Cliquez sur “Apparence et thèmes” dans le “Panneau de configuration” et une boîte de dialogue apparaît.

Cliquez sur “Affichage” et une boîte de dialogue apparaît.

Naviguez vers l’onglet “Paramètres” dans la boîte de dialogue.

yy Réglage correct de la taille (résolution) [Optimal : 1920 x 1080 pixels] yy S’il existe une option de fréquence verticale dans votre boîte de dialogue des paramètres d’affichage, la valeur correcte est “60” ou “60 Hz”. Sinon, cliquez sur “OK” et quittez la boîte de dialogue.

✎✎remarque

xx Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur.

xx Une lumière intense peut affecter le bon fonctionnement de la

télécommande. Avoid use when nearby fluorescent lights or neon signs.

xx La couleur et la forme peuvent varier en fonction du modèle. Français

[400019-Euro]BN68-02655A-00L06.indb 6

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique.

✎✎Préréglage: connexion du câble d’alimentation et de l’antenne. ✎✎Si la taille de la partie moulée du câble est anormale, il se peut que l’élément ne soit pas connecté correctement au port d’entrée. Antenne VHF/UHF

Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

✎✎Pour revenir à l’étape précédente, appuyez sur le bouton rouge.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. POWER Sélectionnez la langue de votre choix pour le menu à l’écran. Sélection de Enr. démo ou Appuyez sur le bouton ◄ ou ►, puis sur ENTERE. de Util. domicile yy Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. yy Rétablissez les paramètres du téléviseur de Enr. démo sur Util. domicile (standard): appuyez sur le bouton Volume du téléviseur. Lorsque l’affichage écran du volume apparaît, appuyez pendant 5 secondes sur MENU. Sélection d’un pays Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez le pays de votre choix. Si le pays ne figure pas dans le menu, sélectionnez Autre. Choix d’une langue

✎✎Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN. ✎✎Lors de l’entrée du code PIN, 0-0-0-0 n’est pas disponible.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez Hertzien ou Câble.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la source des chaînes à mémoriser. Lors du réglage de la source d’antenne sur Câble, une fenêtre s’affiche pour vous permettre d’attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d’informations, reportez-vous à Canal → Mémorisation Auto (p.13).

Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Réglage du Mode Horloge Réglez le Mode Horloge automatiquement ou manuellement. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis sur ENTERE. Fuseau horaire Appuyez sur le bouton ▲ ou ▼ pour sélectionner votre fuseau horaire, puis appuyez sur le bouton ENTERE. (en fonction du pays) Affichage du Guide de La méthode de connexion assurant la meilleure qualité d’image en HD s’affiche à l’écran. connexion HD Profitez de votre Appuyez sur le bouton ENTERE. téléviseur.

Si vous souhaitez réinitialiser cette fonction... Sélectionnez Configuration - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est “0-0-00”. Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN. Français

[400019-Euro]BN68-02655A-00L06.indb 7

Connexions Connexion à un périphérique AV Utilisation d’un câble HDMI ou HDMI/DVI : connexion HD (jusqu’à 720p/1080i) Périphériques disponibles : DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite HD (boîtier décodeur), décodeur câble, récepteur satellite (boîtier externe)

xx Vous devez vous procurer une carte d’interface commune (CI(CI+) CARD) auprès d’un fournisseur local de diffusion par câble. xx Lorsque vous sortez la carte d’interface commune (CI(CI+) CARD), tirez-la délicatement. Une chute pourrait en effet l’endommager. xx Insérez la carte d’interface commune (CI(CI+) CARD) dans le sens indiqué sur celle-ci. xx L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La carte d’interface commune (CI(CI+) CARD) n’est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

xx Si vous rencontrez des problèmes, contactez le fournisseur d’accès. xx Insérez la carte d’interface commune (CI(CI+ CARD), qui prend en charge les paramètres actuels de l’antenne. L’image sera déformée, voire invisible.

Changement de la source d’entrée

Liste Source Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs), connectées au téléviseur.

■■ TV / Ext. / PC / AV / Composant /

xx Cette fonction n’est disponible que si l’option Verrouillage Parental est définie sur Activé

xx L’écran de saisie du code PIN apparaît. Entrez votre

code PIN à quatre chiffres. Le code PIN par défaut est “ 0-0-0-0 ”. Modifiez le code PIN à l’aide de l’option Modifier PIN. ■■ Rappel progr.: vous pouvez programmer l’affichage automatique d’une chaîne déterminée à l’heure prévue. Avant d’utiliser cette fonction, vous devez régler l’heure. Lorsqu’une chaîne numérique est sélectionnée, appuyez sur le bouton ► pour afficher le programme numérique.

(dans Gestion chaînes) 1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS.

■■ Tri des canaux: (analogue channels only): cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cela peut s’avérer nécessaire après avoir utilisé la mémorisation automatique.

Modifiez le nom ou le numéro de la chaîne à l’aide du menu Modifi. nom de chaîne ou Modif. num. chaîne.

■■ Supprimer: Vous pouvez supprimer une chaîne afin d’afficher les chaînes de votre choix.

Menu d’options Gestion chaînes

■■ Modifi. nom de chaîne (chaînes analogiques uniquement): attribuez votre propre nom à la chaîne. ■■

Modif. num. chaîne (chaînes numériques uniquement): Modifiez le numéro en appuyez sur les boutons du numéro souhaité.

Option de rech. de câble (en fonction du pays) Définit des options de recherche supplémentaires, telles que la fréquence et le taux de symbole pour une recherche sur un réseau câblé. ■■ Fréq. début / Fréq. fin: définit la fréquence de début ou de fin (différente dans chaque pays). ■■ Taux de symbole: affiche les taux de symboles disponibles.

■■ Sélectionner tout / Désélectionner tout: permet de sélectionner toutes les chaînes ou de désélectionner celles sélectionnées dans le gestionnaire de chaînes.

Transfert liste chaînes L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. Importe ou exporte la carte des chaînes. Vous devez connecter un périphérique de stockage USB pour utiliser cette fonction. ■■ Importer depuis le périphérique USB: permet d’importer une liste de chaînes depuis un périphérique USB. ■■ Exporter vers le périphérique USB: permet d’exporter une liste de chaînes vers un périphérique USB. Cette fonction est disponible lorsqu’un périphérique USB est connecté.

■■ Modulation: affiche les valeurs de modulation disponibles.

(dans Gestion chaînes) Vous pouvez voir, modifier ou supprimer une émission que vous avez réservée.

■■ Infos modif. : modifiez une émission que vous avez réservée.

Menu d’options Gestion chaînes Définissez chaque chaîne à l’aide des options du menu Gestion chaînes (Verrouil. / Déverr., Rappel progr., Tri des canaux, Supprimer, Sélectionner tout / Désélectionner tout). Les options de menu peuvent varier selon l’état de la chaîne. 1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS. 2.

Sélectionnez une fonction et modifiez ses réglages.

■■ Lock / Unlock: verrouillez une chaîne afin qu’elle ne puisse pas être sélectionnée ni visualisée.

■■ Annuler progr.: annulez une émission que vous avez réservée. ■■ Information: permet d’afficher les informations relatives à une émission que vous avez réservée (et d’en modifier les informations de réservation). ■■ Sélectionner tout / Désélectionner tout: permet de sélectionner ou de désélectionner tous les programmes réservés.

Réglage fin (chaînes analogiques uniquement) Si le signal est faible ou déformé, vous pouvez effectuer manuellement un réglage fin du canal.

✎✎Les chaînes finement réglées sont marquées par un astérisque “*”.

✎✎Pour réinitialiser le réglage précis, sélectionnez Réinit..

[400019-Euro]BN68-02655A-00L06.indb 14

¦¦ Modification des options d’image

(Disponible en mode Standard / Cinéma) Vous pouvez régler les paramètres avancés de votre écran, notamment la couleur et le contraste.

Sélectionnez le type d’image que vous préférez. ■■ Dynamique : adapté à un environnement lumineux.

xx Dans les modes TV , Ext. , AV du système PAL, vous ne pouvez pas utiliser la fonction Teinte (V/R).

xx En mode PC, vous ne pouvez modifier que les options Rétroéclairage, Contraste et Luminosité.

xx Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté au téléviseur.

Solution Eco ■■ Mode éco. (Arrêt / Bas / Moyen / Elevé / Image désactivée / Auto.) t: Cette fonction permet de régler la luminosité du téléviseur afin de réduire la consommation. Si vous sélectionnez Image désactivée, l’écran est éteint, mais le son reste activé. Appuyez de nouveau sur n’importe quel bouton pour rallumer l’écran. ■■ Veille si aucun signal (Arrêt / 15 min / 30 min / 60 min) : Pour éviter toute consommation d’énergie inutile, définissez la durée d’activation du téléviseur lorsqu’il ne reçoit pas de signal.

✎✎ Il est désactivé lorsque le PC est en mode d’économie d’énergie.

U Déplacer E Entrer R Retour

■■ Nuance de noir (Arrêt / Sombre / Plus sombre / Le plus sombre) : sélectionnez le niveau de noir afin de régler la profondeur d’écran. ■■ Contraste Dynamique (Arrêt / Bas / Moyen / Elevé) : permet de régler le contraste de l’écran. ■■ Réglage Luminosité (-2~+2): permet d’augmenter la luminosité des images sombres. ■■ Gamma : permet de régler l’intensité des couleurs primaires. ■■ RVB uniquement (Arrêt / Rouge / Vert / Bleu) : vous pouvez régler la Couleur ou la Teinte (V/R) du Rouge, Vert ou Bleu pour l’image d’un dispositif externe (lecteur DVD, système home cinéma, etc.). ■■ Espace de couleur (Auto. / Natif) : permet de régler la gamme des couleurs disponibles pour créer l’image. ■■ Balance blancs : permet de régler la température des couleurs pour que l’image soit plus naturelle. Aj. Rouge / Aj. Vert / Aj. Bleu: permet de régler la profondeur de chaque couleur (rouge, vert, bleu). Régl. Rouge / Régl. vert / Régl. bleu: permet de régler la luminosité de chaque couleur (rouge, vert, bleu). Réinit.: rétablit les paramètres Balance blancs par défaut. ■■ Carnation : Accentue la rougeur de la carnation. ■■ Netteté des contours (Arrêt / Activé): fait ressortir les contours des objets.

[400019-Euro]BN68-02655A-00L06.indb 15

✎✎En mode PC, vous pouvez uniquement apporter des modifications aux options Nuance Coul., Taille et Temps protection auto.

xx En mode PC, seuls les modes 16:9 et 4:3 peuvent être

xx Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur.

xx Après avoir sélectionné l’option Adapter à écran en mode HDMI (1080i / 1080p) ou Composant (1080i / 1080p): réglez la Position ou la Taille à l’aide des boutons ▲, ▼, ◄, ►.

U Déplacer E Entrer R Retour

■■ Nuance Coul. (Froide / Normal / Chaude1 / Chaude2)

✎✎ Les optionsChaude1 ou Chaude2 sont désactivées avec le mode d’image Dynamique.

✎✎ Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur.

■■ Taille: il se peut que votre décodeur câble / récepteur satellite dispose de son propre jeu de tailles d’écran. Il est toutefois vivement conseillé d’utiliser le mode 16:9.

xx Les options disponibles peuvent varier en fonction du

xx Les options de taille de l’image peuvent varier en fonction

xx Pour le son PIP, reportez-vous à Sélection du son. xx Si vous éteignez le téléviseur alors que le mode PIP est activé, la fenêtre PIP disparaît.

xx Il est possible que l’image affichée dans la fenêtre PIP

semble légèrement moins naturelle lorsque vous utilisez l’écran principal pour un jeu ou un karaoké.

xx Réglages PIP Image principale Composant, HDMI1/DVI,

■■ Sélection du son (Principal / Secondaire): vous pouvez sélectionner le mode audio de votre choix (Principal / Secondaire) en mode PIP.

✎✎Le diagnostic automatique peut prendre quelques minutes ; ce phénomène est normal.

■■ Test de l’image (Oui / Non): utilisez cette option pour rechercher d’éventuels problèmes d’image. ■■ Test du son (Oui / Non): utilisez la mélodie intégrée pour rechercher d’éventuels problèmes sonores.

✎✎ Si les haut-parleurs du téléviseur restent muets, avant

d’effectuer le test du son, vérifiez que l’option Sélection Haut-parleur est réglée sur Haut-parleur TV dans le menu Son.

✎✎ La mélodie est diffusée pendant le test, même si l’option Sélection Haut-parleur est réglée sur Ht-parl ext ou si le son a été désactivé en appuyant sur le bouton MUTE.

■■ Informations de signal (chaînes numériques uniquement) : la qualité de réception des chaînes HDTV est parfaite ou les chaînes sont indisponibles. Réglez votre antenne afin d’augmenter l’intensité du signal. ■■ Résolution des problèmes: consultez cette description s’il vous semble que le téléviseur rencontre un problème.

✎✎ Si aucun des conseils de dépannage ne s’applique au problème rencontré, contactez le service clientèle de Samsung.

[400019-Euro]BN68-02655A-00L06.indb 21

Fonctions de base Mise à niveau du logiciel Mise à niveau du logiciel peut être effectuée via un signal diffusé ou en téléchargeant le dernier micrologiciel depuis le site “www. samsung.com” vers une unité de stockage USB. Version actuelle le logiciel déjà installé sur le téléviseur.

✎✎Le numéro de version est affiché au format suivant : “année/ mois/jour_version”.

Mise à niveau du logiciel Version actuelle

Canal Mise à niveau en mode veille

■■ Mise à niveau en mode veille : une mise à niveau manuelle est automatiquement effectuée à l’heure indiquée. Etant donné que la mise sous tension s’effectue de façon interne, il se peut que l’écran LED s’allume légèrement. Le phénomène peut se poursuivre pendant plus d’une heure jusqu’à ce que la mise à jour du logiciel soit terminée. ■■ Autre logiciel (sauvegarde): En cas problème avec le nouveau microprogramme (si, par exemple, le téléviseur ne fonctionne plus correctement), vous pouvez revenir à la version précédente.

✎✎ Si le logiciel a été modifié, la version existante s’affiche.

Guide de connexion HD Consultez ces informations lors de la connexion de périphériques externes au téléviseur.

Contacter Samsung U Déplacer E Entrer R Retour

Installation de la dernière version

Consultez ces informations si le téléviseur ne fonctionne pas correctement ou si vous voulez mettre à niveau le logiciel. Vous pouvez trouver des informations concernant nos centres d’appel et la manière de télécharger des produits et logiciels.

■■ USB : insérez dans le Panneau arrière du téléviseur téléviseur un lecteur USB contenant la mise à niveau du micrologiciel, téléchargée depuis le USB site “www.samsung. Lecteur USB com”. Veillez à ne pas couper l’alimentation ni retirer le lecteur USB pendant l’application des mises à niveau. Une fois la mise à niveau du microprogramme terminée, le téléviseur se met automatiquement hors tension, puis se rallume. Lorsque la mise à niveau du logiciel est terminée, les paramètres vidéo et audio par défaut sont réinitialisés. Nous vous recommandons de noter vos réglages pour les rétablir facilement après la mise à niveau. ■■ Canal: met à niveau le logiciel en utilisant le signal de radiodiffusion.

✎✎ Si la fonction est sélectionnée pendant la période de

transmission du logiciel, ce dernier est automatiquement recherché et téléchargé.

✎✎ Le temps nécessaire au téléchargement du logiciel dépend de l’état du signal.

[400019-Euro]BN68-02655A-00L06.indb 22

Utilisation d’un câble HDMI/DVI / D-Sub

xx Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI). xx Le mode entrelacé n’est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. xx Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge.

[400019-Euro]BN68-02655A-00L06.indb 23

Fonctions avancées Media Play

xx Connectez le câble optique entre la prise DIGITAL AUDIO OUT (OPTICAL) de votre téléviseur et l’entrée audio numérique de votre système home cinéma.

xx En suivant les instructions de connexion ci-dessus, la prise Optique diffuse uniquement du son sur 2 canaux. Vous n’entendrez du son qu’au niveau des haut-parleurs avant, gauche et droit et du caisson de basses de votre système home cinéma. Pour écouter du contenu audio 5.1, branchez la prise DIGITAL AUDIO OUT (OPTICAL) du lecteur DVD ou du décodeur satellite (c’est-à-dire, le périphérique Anynet 1 ou 2) directement sur l’amplificateur ou sur le système home cinéma, et non sur le téléviseur.

xx Ne connectez qu’un seul système home cinéma. xx Vous pouvez connecter un appareil Anynet+ à l’aide du câble HDMI. Il se peut que certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.

xx Anynet+ fonctionne lorsque l’appareil AV compatible est en veille ou en marche. xx Le système Anynet+ prend en charge jusqu’à 12 appareils AV. Vous pouvez connecter jusqu’à 3 appareils du même type.

[400019-Euro]BN68-02655A-00L06.indb 30

Menu Anynet+ Menu Anynet+ Voir télévision Liste d’appareils (nom_appareil) MENU (nom_appareil) INFO Enregistrement: (*enregistreur) Arrêter Enr.: (*enregistreur) Récepteur

Description Fait basculer le mode Anynet+ en mode de diffusion TV. Affiche la liste des appareils Anynet+. Affiche les menus de l’appareil connecté. Par exemple, si un graveur DVD est connecté, son menu de disque s’affiche. Affiche le menu de lecture de l’appareil connecté. Par exemple, si un graveur DVD est connecté, son menu de lecture s’affiche. Lance immédiatement l’enregistrement à l’aide de l’enregistreur. (Cette fonction n’est disponible que pour les appareils prenant en charge la fonction d’enregistrement.) Arrête l’enregistrement. Le son est diffusé par l’intermédiaire du récepteur.

Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ connectés au téléviseur.

Si plusieurs enregistreurs sont connectés, ils s’affichent sous la forme (*enregistreur) ; si un seul enregistreur est connecté, il s’affiche sous la forme (*nom_appareil).

¦¦ Configuration d’Anynet+ ■■ Configuration Anynet+ (HDMI-CEC) (Arrêt / Activé ): pour utiliser la fonction Anynet+, l’option Anynet+ (HDMI-CEC) doit être définie sur Activé. Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les activités qui y sont associées sont indisponibles.

Arrêt automatique (Non / Oui): configuration de l’arrêt automatique d’un appareil Anynet+ lorsque le téléviseur est mis hors tension.

✎✎ La source active sur le téléviseur doit être définie sur TV pour pouvoir utiliser la fonction Anynet+. ✎✎ Même si un appareil externe est en train d’enregistrer, il se peut qu’il s’éteigne. ¦¦ Basculement entre des appareils Anynet+ 1. 2.

La liste des appareils Anynet+ connectés au téléviseur s’affiche.

✎✎ Si le périphérique désiré est introuvable, appuyez sur le bouton rouge pour actualiser la liste. Sélectionnez un périphérique et appuyez sur ENTERE. Vous pouvez basculer vers l’appareil sélectionné.

✎✎ Le menu Liste d’appareils s’affiche uniquement si Anynet+ (HDMI-CEC) est défini sur Activé dans le menu Application. xx Le basculement vers l’appareil sélectionné peut prendre 2 minutes. Il est impossible d’annuler l’opération de basculement. xx Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible d’utiliser la fonction Anynet+. Veillez à basculer vers un appareil Anynet+ à l’aide de la Liste d’appareils.

[400019-Euro]BN68-02655A-00L06.indb 31

Fonctions avancées ¦¦ Enregistrement Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur Samsung. 1. Sélectionnez Enregistrement.

✎✎ S’il existe plusieurs enregistreurs

xx Si plusieurs enregistreurs sont connectés, la liste de ces appareils s’affiche. Sélectionnez un enregistreur dans la Liste d’appareils.

✎✎ Si l’enregistreur ne s’affiche pas, sélectionnez Liste d’appareils, puis appuyez sur le bouton rouge pour rechercher des appareils.

Appuyez sur le bouton EXIT pour quitter le menu.

✎✎ Vous pouvez effectuer un enregistrement en sélectionnant Enregistrement: (nom_appareil). ✎✎ En appuyant sur le bouton � (REC) vous enregistrez ce que vous regardez. Si vous regardez une vidéo provenant d’un autre appareil, cette vidéo est enregistrée.

✎✎ Avant d’enregistrer, vérifiez la connexion de la prise d’antenne à l’enregistreur. Pour connecter correctement une antenne à un enregistreur, reportez-vous à la documentation de ce dernier.

¦¦ Ecoute via un récepteur Vous pouvez diffuser du son via un récepteur (c’est-à-dire un système home cinéma) au lieu du Haut-parleur TV. 1. Sélectionnez Récepteur et définissez l’option sur Activé. 2.

Appuyez sur le bouton EXIT pour quitter le menu.

✎✎ Si votre récepteur ne prend en charge que l’audio, il se peut qu’il ne figure pas dans la liste d’appareils. ✎✎ Le récepteur fonctionnera lorsque vous aurez correctement raccordé la prise d’entrée optique du récepteur à la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur.

✎✎ Lorsque le récepteur (système home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur.

Lorsque le téléviseur affiche un signal DTV (antenne), il envoie un son 5.1 canaux au récepteur. Lorsque la source est un composant numérique (un lecteur DVD, par exemple) connecté au téléviseur via HDMI, seul un son 2 canaux est diffusé par le récepteur.

xx Vous pouvez commander n’importe quel appareil Anynet+ à l’aide de la télécommande, et non des boutons du téléviseur. xx Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce cas, sélectionnez de nouveau le périphérique Anynet+.

xx Les fonctions Anynet+ ne sont pas opérationnelles sur les produits d’autres fabricants.

xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Le kit de fixation murale s’accompagne d’un manuel d’installation détaillé et de toutes les pièces nécessaires au montage. xx N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx N’utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l’intérieur du téléviseur.

xx Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.

xx Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d’accident.

xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit.

xx N’inclinez pas le téléviseur de plus de 15 degrés. Famille de produits

N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

[400019-Euro]BN68-02655A-00L06.indb 36

✎✎Une icône "K” est présente à l’arrière du téléviseur. Un verrou Kensington se 1.

trouve à côté de l’icône “K”. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur LED 1 puis tournez-le dans le sens de verrouillage 2.

Branchez le câble du verrou Kensington 3.

Fixez le verrou Kensington à un bureau ou à tout autre objet lourd inamovible.

Informations supplémentaires

Le verrou antivol Kensington n’est pas fourni par Samsung. L’antivol Kensington est un dispositif utilisé pour fixer physiquement le système lorsqu’il est utilisé dans un endroit public. L’aspect du verrou et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d’utilisation supplémentaires.

✎✎Le dispositif de verrouillage est vendu séparément. ✎✎L’emplacement du verrou Kensington peut varier en fonction du modèle. Fixation du téléviseur au mur Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrue, installez le dispositif antichute comme indiqué ci-après.

¦¦ Pour éviter toute chute du téléviseur 1.

Placez les vis dans les colliers et fixez-les fermement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

✎✎ En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

✎✎ Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter séparément.

Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis fixez-les à nouveau sur le téléviseur.

✎✎ Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

xx Pour un téléviseur de 19 à 22 pouces : M4 xx Pour un téléviseur de 23 à 65 pouces : M8 3.

Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide de chaînettes, puis attachez-les fermement.

Video out

✎✎En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD. ✎✎Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la connexion A/V). ✎✎Si la taille de la partie moulée du câble est anormale, il se peut que l’élément ne soit pas connecté correctement au port d’entrée.

[400019-Euro]BN68-02655A-00L06.indb 8

Connexion à un système audio

Utilisation d’une connexion Optique (Numérique) ou d’une sortie casque Périphériques disponibles : système audio numérique, amplificateur, Home cinéma

système audio numérique OPTICAL

✎✎digital audio out (optical)

xx Lorsqu’un système audio numérique est relié à la prise DIGITAL AUDIO OUT (OPTICAL), baissez le volume du téléviseur et du système.

xx Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode. xx Lorsque le récepteur (un amplificateur ou un système home cinéma DVD) est activé, vous pouvez écouter le son sortant de

la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie un son en mode 5.1 à l’amplificateur ou au système home cinéma DVD. Lorsque la source est un composant numérique, tel qu’un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite (boîtier externe) relié au téléviseur via une connexion HDMI, l’amplificateur ou le système home cinéma DVD n’émet le son que sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

✎✎Casques H : Vous pouvez brancher votre casque à la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n’émettent plus de son.

xx La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur. xx Le volume des écouteurs et celui du téléviseur sont réglés séparément.

[400019-Euro]BN68-02655A-00L06.indb 9

Connexions Emplacement COMMON INTERFACE pour les connexions Pour regarder les chaînes payantes, la carte d’interface commune (CI(CI+) CARD) doit être insérée. yy Si vous ne l’insérez pas, certaines chaînes afficheront le message “Signal brouillé”. yy Les informations de pairage contenant un numéro de téléphone, l’ID de la carte d’interface commune (CI(CI+) CARD), l’ID de l’hôte et d’autres informations s’afficheront dans 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre fournisseur d’accès. yy Lorsque la configuration des informations sur les canaux est terminée, le message “Mise à jour terminée” s’affiche, indiquant que la liste des chaînes est mise à jour.

Hdmi1/dvi / hdmi2 / usb

Modif. Nom ■■ Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée.

✎✎ Lorsque vous connectez un câble HDMI/DVI au port HDMI IN 1(DVI), vous devez régler le port en mode DVI PC ou Périph. DVI sous Modif. Nom.

✎✎ Les entrées connectées sont mises

en surbrillance dans la Liste Source.

✎✎ Les options Ext. et PC sont toujours activées.

[400019-Euro]BN68-02655A-00L06.indb 10

Utilisation du bouton INFO (Guide Now & Next)

Avant d’utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu afin de sélectionner et de régler les

Enter e

Les options du menu principal apparaissent à l’écran : Image, Son, Canal, Configuration, Entrée, Application, Assistance. Sélectionnez une icône à l’aide du bouton ▲ ou ▼. Appuyez sur ENTERE pour accéder au sous-menu. Sélectionnez le sous-menu de votre choix à l’aide du bouton ▲ ou ▼. Réglez la valeur d’un élément à l’aide du bouton ◄ ou ►. Les informations de réglage affichées à l’écran peuvent varier en fonction du menu sélectionné. Appuyez sur le bouton ENTERE pour terminer la configuration. Appuyez sur EXIT.

Guide Les informations du Guide électronique des programmes (EPG) sont fournies par les diffuseurs. Les programmes planifiés fournis par les diffuseurs vous permettent de planifier les émissions que vous souhaitez regarder, de telle sorte que le téléviseur change automatiquement de chaîne à l’heure indiquée. Des entrées de programmes peuvent être vides ou ne pas être à jour en raison de l’état d’une chaîne.

[400019-Euro]BN68-02655A-00L06.indb 11

Fonctions de base Gestion chaînes

Utilisation de la Vue chaînes

2:10 2:10Mar Mar11Jui Jui DTV Air 800 five Home and Away 18:00 - 18:30

Supprimez ou définissez des chaînes favorites et utilisez le guide des programmes pour les émissions numériques. Sélectionnez une chaîne dans l’écran Chaînes, Mes chaînes ou Programmé. Tous

Radio Donn/autre Analogique

Dani is devastated when scott makes clear his views on marriage...

18:00 - 19:00 19:00 - 20:00 18:00 - 19:00 19:00 - 20:00 Tine Team American Chopper Programmes resume at 06:00 Home and... )Family Affairs Fiv... )Dark Angel No Information QVC Selection No Information

Information k Page E Regarder

Utilisation de l’option Diffusion programmée

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Tri des canaux k Page T Outils

Chaînes: affiche la liste des chaînes selon le type de chaîne.

* Mes chaînes: affiche le groupe du canal.

Programmé: affiche tous les programmes réservés actuellement.

✎✎Utilisation des boutons de couleur avec la fonction

2:10 Mar 1 Jui Family Affairs 18:00 - 18:30

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

Diffusion programmée 18:30 19:15

Diffusion programmée Vue chaînes - Tous Aujourd’hui u 27 Discovery 28 DiscoveryH&L 800 five 24 price-drop.tv 16 QVC d 6 R4DTT

)Family Affairs )Dark Angel

xx B Vert (Zoom) : agrandit ou réduit un numéro de chaîne. xx Jaune (Sélectionner): sélectionnez les chaînes voulues, puis appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées en même temps. La marque c s’affiche à gauche des chaînes sélectionnées.

Rouge (Mode aff.): affiche la liste des programmes en cours de diffusion ou à venir.

Yellow (+24 hours): affiche la liste des programmes qui seront diffusés dans plus de 24 heures.

Blue (Ch. Mode):permet de sélectionner le type des chaînes à afficher dans la fenêtre Vue chaînes. (Tous, TV, Radio, Donn/autre, Ma chaîne 1~4)

4 Information: affiche des détails sur le programme sélectionné. 5 k (Page): passe à la page précédente ou suivante. 6 Bouton ENTERE. –– Si vous sélectionnez le programme en cours, vous pouvez le regarder. –– Si vous sélectionnez un programme à venir, vous pouvez le réserver. Pour annuler la programmation, appuyez de nouveau sur ENTERE et sélectionnez Annuler progr..

Rouge (Antenne): permet de basculer entre Hertzien et Câble.

Bleu (Tri des canaux): change l’ordre des chaînes classées par nom ou par numéro.

xx k (Page): passe à la page précédente ou suivante. xx T (Outils): affiche le menu d’options Gestion chaînes. (Les menus options peuvent varier en fonction de la situation.)

Sélectionnez une chaîne et appuyez sur le bouton

Ajoutez ou supprimez une chaîne dans les groupes Ma chaîne de votre choix : 1, 2, 3 ou 4.

Après avoir modifié les réglages, vous pouvez afficher la liste des chaînes de chaque groupe dans Mes chaînes.

xx Vous pouvez sélectionner un ou plusieurs groupes.

chaînes 15 Modifier mes abc1

Radio Donn/autre Analogique

BBC World bid-up.tv Modif. num. chaîne Boonerang Supprimer Cartoon Nwk Sélectionner tout Class▼ News \ Coming Soon Discovery Rappel progr.

Tri des canaux k Page T Outils

Liste des chaînes Vous pouvez afficher toutes les chaînes recherchées.

Mémorisation Auto Recherche automatiquement une chaîne et la mémorise dans le téléviseur.

✎✎Il est possible que les numéros de programme attribués

automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche.

■■ Antennes (Hertzien / Câble): sélectionnez la source d’antenne à mémoriser. ■■ Source des chaînes (Numér. et Anal. / Numérique / Analogique): Sélectionnez la source des chaînes à mémoriser.

■■ Chaîne analogique: permet de changer de pays pour les chaînes analogiques.

L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres.

¦¦ Utilisation des chaînes favorites

S.mode

■■ Musique : accentue la musique par rapport aux voix. ■■ Cinéma: offre le meilleur son pour les films. ■■ Voix claire : accentue les voix par rapport aux autres sons. ■■ Amplifier : augmente l’intensité du son aigu pour garantir une meilleure écoute aux personnes malentendantes.

¦¦ Réglage des paramètres sonores

Egaliseur Cette fonction permet de régler le mode de son (mode de son standard uniquement). ■■ Balance G/D: règle la balance entre les haut-parleurs droit et gauche. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Réglage de la bande passante) : permet de régler le niveau de fréquence de la bande passante. ■■ Réinit.: rétablit les paramètres par défaut de l’égaliseur.

Virtual Surround (Arrêt / Activé) (mode de son standard uniquement) Cette fonction garantit un son surround virtuel 5.1 canaux par le biais de deux haut-parleurs ou d’un casque grâce à la technologie HRTF (Head Related Transfer Function - Fonction de transfert asservie aux mouvements de la tête).

Clarté Dialogues (Arrêt / Activé) (mode de son standard uniquement) Cette fonction permet d’accentuer l’intensité d’une voix par rapport au fond musical ou aux effets sonores, de manière à rendre les dialogues plus clairs.

[400019-Euro]BN68-02655A-00L06.indb 17

Rétablit les paramètres par défaut du mode d’image actuel.

Fonctions de base Langue audio

✎✎Lorsque Sélection Haut-parleur est défini sur Haut-parleur TV.

(chaînes numériques uniquement) Permet de modifier la valeur par défaut des langues audio.

✎✎En l’absence de signal vidéo, les deux haut-parleurs sont

✎✎La langue disponible peut varier en fonction de l’émission.

Format Audio (chaînes numériques uniquement) Lorsque le son est émis à la fois par le haut-parleur principal et le récepteur audio, un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, utilisez la fonction Haut-parleur TV.

✎✎Format Audio peut varier en fonction de la diffusion. Le

son Dolby Digital 5.1 est disponible uniquement en cas de connexion d’un haut parleur externe au moyen d’un câble optique.

Description audio (non disponible dans tous les pays) (chaînes numériques uniquement) Cette fonction traite le flux audio relatif à la Description audio AD qui est envoyé avec le son principal par le radiodiffuseur.

xx Haut-parleur TV: Activé, Ht-parl ext : Activé

■■ Description audio (Arrêt / Activé): active ou désactive la fonction de description audio. ■■ Volume : permet de régler le volume de description audio.

Volume auto (Arrêt / Normal / Nuit) Pour équilibrer le niveau de volume sur chaque canal, définissez cette option sur Normal. ■■ Nuit : ce mode propose un meilleur son que celui du mode Normal, ne faisant presque aucun bruit. Il s’avère particulièrement utile pendant la nuit.

Sélection Haut-parleur (Ht-parl ext / Haut-parleur TV) Un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, réglez le téléviseur sur Ht-parl ext.

(chaînes numériques uniquement) ■■ Niveau Audio DTV (MPEG / HE-AAC): cette fonction vous permet de réduire la disparité d’un signal vocal (à savoir l’un des signaux reçus lors d’une émission de télévision numérique) sur le niveau souhaité.

✎✎ En fonction du type de signal de radiodiffusion, les

options MPEG / HE-AAC peuvent être réglées sur une valeur comprise entre -10 dB et 0 dB.

✎✎ Pour augmenter ou diminuer le volume, réglez ces valeurs entre 0 et -10, respectivement.

■■ Sortie SPDIF: SPDIF (Sony Philips Digital InterFace) permet d’offrir un son numérique et de réduire ainsi les interférences vers les haut-parleurs et divers périphériques numériques tels qu’un lecteur DVD. Format Audio : Lors de la réception d’un programme TV numérique, vous pouvez sélectionner le format de sortie audio numérique (SPDIF) à partir des options PCM ou Dolby Digital. La connexion de haut-parleurs 5.1 canaux dans un environnement Dolby Digital vous permet d’optimiser votre environnement sonore 3D interactif.

Retard Audio : cette option permet de corriger le décalage audio/vidéo lorsque vous regardez la télévision ou une vidéo et diffusez la sortie audio numérique sur un dispositif externe tel qu’un récepteur AV. ■■ Comp Dolby Digital (Line / RF): cette fonction réduit la disparité entre un signal Dolby Digital et un signal vocal (à savoir, Audio MPEG, HE-AAC, Son ATV).

✎✎ Sélectionnez Line pour obtenir un son dynamique et RF pour réduire la différence entre les sons forts et faibles pendant la nuit.

Line : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -31 dB (référence) sur -20 dB ou -31 dB. RF : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -20 dB (référence) sur -10 dB ou -20 dB.

✎✎Lorsque Sélection Haut-parleur est défini sur Ht-parl ext, les boutons MUTE et du volume ne fonctionnent pas et les paramètres sonores sont limités.

✎✎Lorsque Sélection Haut-parleur est défini sur Ht-parl ext. xx Haut-parleur TV: Arrêt, Ht-parl ext : Activé

Audio out

Modes d’affichage (Entrées D-Sub et HDMI/DVI) La résolution optimale est de 1920 X 1080 à 60 Hz. Mode

Fréquence horizontale (KHz)

Fréquence d’horloge pixels (MHz)

Polarité de synchronisation (H / V)

Vesa dmt

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 720 1360 x 768

31.469 37.500 37.861 37.879 46.875 48.077 48.363 56.476 60.023 45.000 47.712

59.940 75.000 72.809 60.317 75.000 72.188 60.004 70.069 75.029 60.000 60.015

25.175 31.500 31.500 40.000 49.500 50.000 65.000 75.000 78.750 74.250 85.500

-/-/-/+/+ +/+ +/+ -/-/+/+ +/+ +/+

Mpeg4 sp / asp

Divx 3.11 / 4.x / 5.1 / 6.0

Ac3 / mpeg / lpcm / aac

AC3 / AAC / MP3 / DD+ / HE-AAC

✎✎ remarque

xx Si le contenu d’un codec présente un problème, ce dernier ne sera pas pris en charge. xx Si les informations concernant un conteneur sont incorrectes et que le fichier présente une erreur, le conteneur ne pourra pas effectuer une lecture correcte.

xx Le son ou la vidéo peuvent ne pas fonctionner si le contenu a un débit binaire/une fréquence d’images standard supérieur aux taux d’images par seconde repris dans le tableau ci-dessus.

xx Si une erreur survient dans la table d’index, la fonction de recherche (passer) n’est pas prise en charge. Décodeur vidéo • • • •

Prise en charge jusqu’à la norme H.264, Level 4.1 Les normes H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD ne sont pas prises en charge. GMC n’est pas pris en charge. H.263 n’est pas pris en charge.

Prend en charge jusqu’à WMA 7, 8, 9, STD WMA 9 PRO ne prend pas en charge l’audio deux canaux, multicanaux ou sans perte. Le taux d’échantillonnage WMA 22 050 Hz mono n’est pas pris en charge.

[400019-Euro]BN68-02655A-00L06.indb 26

Lecture d’un fichier vidéo en continu (Reprendre la lecture) Si vous quittez la fonction de lecture de vidéos, il est possible de reprendre la lecture ultérieurement, au point où vous l’avez arrêtée. Pour sélectionner le fichier film que vous souhaitez lire en continu, appuyez sur le bouton ◄ ou ► dans la section Liste de fichiers.

Appuyez sur le bouton � (Lecture) / ENTERE.

Sélectionnez Lecture en continu (Reprendre la lecture) en appuyant sur le bouton bleu. Le film reprend à l’endroit précis où vous aviez arrêté la lecture.

✎✎ Le bouton bleu est disponible lorsque vous relancez la lecture. ✎✎ Si la fonction Aide lecture continue a été réglée sur Activé

Lecture en continu Reprend la lecture à partir de la dernière scène visualisée.

dans le menu Paramètres, un message s’affiche lorsque vous reprenez la lecture d’un fichier vidéo.

Lecture en continu E Pause L Passer T Outils R Retour

Musique Lecture de musique 1.

Appuyez sur le bouton ◄ ou ► pour sélectionner Musique, puis appuyez sur ENTERE dans le menu Media Play.

Appuyez sur le bouton ◄/►/▲/▼ pour sélectionner le fichier de votre choix dans la liste des fichiers.

Appuyez sur le bouton ENTERE ou � (Lecture).

–– Pendant la lecture de la Musique, vous pouvez effectuer une recherche à l’aide des boutons ◄ et ►. –– Les boutons � (Retour arrière) et µ (Avance rapide) ne fonctionnent pas durant la lecture.

✎✎Seuls les fichiers portant les extensions MP3 et PCM sont affichés. Les

E Pause L Passer T Outils R Retour

fichiers portant d’autres extensions ne s’affichent pas, même s’ils sont enregistrés sur le même périphérique USB.

✎✎Si le son est déformé lors de la lecture de fichiers MP3, réglez l’option Egaliseur dans le menu Son. (Un fichier MP3 surmodulé peut être à l’origine d’un problème sonore.)

Photos Visualisation d’une photo (ou d’un diaporama) 1.

Appuyez sur le bouton ◄ ou ► pour sélectionner Photos, puis appuyez sur ENTERE dans le menu Media Play.

Appuyez sur le bouton ◄/►/▲/▼ pour sélectionner le fichier de votre choix dans la liste des fichiers.

Appuyez sur le bouton ENTERE ou � (Lecture). –– Lorsqu’une liste de photos est affichée, appuyez sur le bouton � (Lecture) / ENTERE de la télécommande pour lancer le diaporama. –– Tous les fichiers de la section Liste des fichiers sont alors affichés dans le diaporama. –– Pendant le diaporama, les fichiers apparaissent dans l’ordre, à partir de celui en cours d’affichage.

E Pause L Précédent/Suivant T Outils R Retour

✎✎Des fichiers musicaux peuvent être lus automatiquement pendant le diaporama, si l’option Fond musical est définie sur Activé.

✎✎Il n’est pas possible de changer le Mode Musicale tant que le chargement de BGM n’est pas terminé.

[400019-Euro]BN68-02655A-00L06.indb 27

xx Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière.

xx Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

xx Détachez la chaînette avant de déplacer le téléviseur. 4.

Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

[400019-Euro]BN68-02655A-00L06.indb 37

Informations supplémentaires Dépannage Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s’applique à votre problème, rendez-vous sur le site «www.samsung.com», puis cliquez sur Assistance ou contactez le centre d’appels dont les coordonnées figurent sur la dernière page de ce manuel. Problèmes

Exécutez tout d’abord le Test de l’image pour vérifier que votre téléviseur affiche correctement l’image de test. (Accédez à MENU - Assistance - Diagnostic automatique - Test de l’image) (p. 21) Si l’image de test s’affiche correctement, sa qualité médiocre peut être due à la source ou au signal.

La qualité de l’image affichée par le téléviseur n’est pas aussi bonne que dans le magasin.

Si vous possédez un décodeur câble/boîtier décodeur analogique, passez à un décodeur numérique. Utilisez des câbles HDMI ou Composant pour fournir une qualité d’image HD (haute définition). Abonnés câble/satellite : essayez les chaînes HD dans la liste des canaux. Connexion de l’antenne : essayez les chaînes HD après avoir effectué une mémorisation automatique. ✎✎ De nombreuses chaînes HD sont mises à niveau par rapport à du contenu SD (définition standard). Réglez la résolution de sortie vidéo du décodeur câble/boîtier décodeur sur 1080i ou 720p. Veillez à respecter la distance minimale recommandée entre vous et le téléviseur (distance basée sur la taille et la définition du signal).

L’image est déformée: macrobloc, petit bloc, points, pixellisation

Couleur incorrecte ou manquante.

Si vous utilisez une connexion Composant, vérifiez que les câbles sont connectés aux prises adéquates. Des raccordements desserrés ou incorrects peuvent engendrer des problèmes au niveau de la couleur ou un écran vide.

La couleur ou la luminosité est de mauvaise qualité.

Réglez les options Image dans le menu du téléviseur (sélectionnez Mode Image / Couleur / Luminosité / Netteté) (p. 15) Réglez l’option Mode éco. dans le menu du téléviseur (Accédez à MENU - Image - Solution Eco Mode éco.) (p. 15) Essayez de réinitialiser l’image pour en afficher les paramètres par défaut (Accédez à MENU - Image Réinitialisation de l’image) (p. 17)

La compression de contenu vidéo peut engendrer une déformation de l’image, en particulier pour les mouvements rapides comme le sport et les films d’action. Un niveau de signal faible ou de mauvaise qualité peut déformer l’image. Il ne s’agit pas d’un problème lié au téléviseur.

Il y a une ligne pointillée sur les bords de l’écran.

Si la taille de l’image est réglée sur Adapter à écran, remplacez cette valeur par 16:9 (p. 16). Changez la résolution du décodeur câble/boîtier décodeur.

L’image est en noir et blanc.

Si vous utilisez une entrée composite AV, connectez le câble vidéo (jaune) au connecteur vert de l’entrée composant 1 du téléviseur.

Lors d’un changement de chaîne, l’image se bloque, est déformée ou s’affiche avec un léger décalage.

En cas de raccordement à un décodeur câble, essayez de réinitialiser ce dernier. Rebranchez le cordon d’alimentation secteur et patientez jusqu’au redémarrage du décodeur câble. Cette opération peut prendre jusqu’à 20 minutes. Réglez la résolution de sortie du décodeur câble sur 1080i ou 720p.

Exécutez tout d’abord le Test du son pour vérifier que le système audio de votre téléviseur fonctionne correctement. (Accédez à MENU - Assistance - Diagnostic automatique - Test du son) (p. 21) Si le système audio fonctionne correctement, le problème lié au son peut provenir de la source ou du signal.

Il n’y a aucun son ou celui-ci est trop faible au volume maximum.

Vérifiez le volume de l’appareil externe connecté à votre téléviseur.

La qualité d’image est bonne, mais aucun son n’est émis.

Réglez l’option Sélection Haut-parleur sur Haut-parleur TV dans le menu Son. (p. 18) Si vous utilisez un appareil externe, assurez-vous que les câbles audio sont raccordés aux prises d’entrée audio appropriées du téléviseur. Si vous utilisez un périphérique externe, vérifiez l’option de sortie audio du périphérique. (Par exemple, il se peut que vous deviez remplacer l’option audio de votre décodeur câble par HDMI si vous utilisez la connexion HDMI.) Si vous utilisez un câble DVI-HDMI, un câble audio distinct est requis. Si votre téléviseur est équipé d’une prise casque, assurez-vous que rien n’y est connecté.

• • • Les haut-parleurs émettent un son inhabituel.

Vérifiez les connexions des câbles. Vérifiez qu’aucun câble vidéo n’est raccordé à une entrée audio. Pour les connexions de télédistribution (câble) ou antenne, vérifiez l’intensité du signal. Un niveau de signal faible peut provoquer une distorsion sonore.

[400019-Euro]BN68-02655A-00L06.indb 38

Problèmes La télévision ne s’allume pas.
