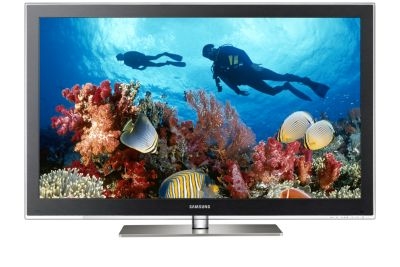

Mode d'emploi téléviseur Samsung PS50C7700YS

Présentation

Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.

Avis concernant le téléviseur numérique 1. 2.

Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l’instant. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d’informations, contactez votre service client Samsung. ✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les performances en reconfigurant les réglages.

Instructions d’utilisation •

Rémanence à l’écran N’affichez pas une image figée (telle qu’elle apparaît sur un jeu vidéo) sur l’écran à plasma au-delà de quelques minutes, sinon cela risquerait de provoquer une rémanence à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter le phénomène de rémanence, reportez-vous à la page 17 de ce manuel afin de réduire le degré de luminosité et de contraste de l’écran lorsque vous affichez une image fixe. Chaleur diffusée sur la partie supérieure du téléviseur à écran plasma Le dessus de l’appareil peut chauffer en cas d’utilisation prolongée, car la chaleur s’échappe du panneau par le trou d’aération situé dans la partie supérieure du produit. Ce phénomène est normal et n’indique aucunement la présence d’un défaut ou d’un dysfonctionnement. Il convient cependant d’empêcher les enfants de toucher la partie supérieure de l’écran. Le produit fait un bruit de “claquement”. Ce bruit de “claquement” risque d’être perceptible lorsque le produit se contracte ou s’étend suite à un changement du milieu ambiant, tel que la température ou l’humidité. Ce phénomène est normal et ne constitue pas un défaut. Défauts de cellule L’écran à plasma utilise un panneau constitué de 2.360.000 (niveau HD) à 6.221.000 (niveau FHD) pixels dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. Evitez d’utiliser le téléviseur à des températures inférieures à 5 °C (41 °F). Une image figée affichée pendant une période prolongée peut endommager définitivement l’écran à plasma. Visionner pendant longtemps le téléviseur à écran plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche, sur la droite et au centre de l’écran. Ces traces sont dues à la différence de luminosité sur l’écran. Lire un DVD ou un jeu vidéo sur console risque de provoquer des effets similaires sur l'écran. L

Images rémanentes à l’écran. L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant une période excessive peut produire des rémanences. Pour empêcher ce phénomène, réduisez la luminosité et le contraste en cas d’affichage prolongé d’images figées. Garantie La garantie ne couvre pas les dommages causés par la rémanence. Les brûlures ne sont pas couvertes par la garantie. Instructions de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur Élimination des piles de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE

[7790_FRE]BN68-02696B-00L04.indb 2

Accessoires Présentation du panneau de configuration Présentation de la télécommande Raccordement à une antenne Plug & Play (configuration initiale)

8 Connexion à un périphérique AV 10 Connexion à un système audio 11 Changement de la source d’entrée

Navigation dans les menus Utilisation du bouton INFO (Guide Now & Next) Planification des émissions à regarder Menu Canal Menu Image Menu Son Menu Configuration Menu Assistance

Connexion à un ordinateur Connexion réseau Media Play Anynet+ Internet@TV AllShare

Informations supplémentaires

55 56 57 58 59 59 60 64 65

Fonction Télétexte de chaîne analogique Assemblage des câbles Installation du support mural Sécurisation de l’espace d’installation Verrou antivol Kensington Fixation du téléviseur au mur Dépannage Caractéristiques techniques Index

Vérifiez la présence du symbole!

Cette fonction peut être utilisée lorsque vous appuyez sur le bouton TOOLS de la télécommande.

[7790_FRE]BN68-02696B-00L04.indb 3

✎✎Vérifiez que les éléments suivants sont inclus avec votre téléviseur à écran plasma. S’il manque des éléments, contactez votre revendeur.

✎✎Les couleurs et les formes des éléments peuvent varier en fonction des modèles. ✎✎Les câbles qui ne se trouvent pas dans le contenu de l’emballage peuvent être achetés séparément. yy Télécommande et piles (AAA x 2) yy Carte de garantie / Manuel de sécurité (non disponible dans certains pays)

yy Chiffon de nettoyage yy Manuel d’utilisation

yy Anneau de support (4EA)

yy Blindage magnétique (2EA)

yy Blindage magnétique (2EA)

Pour installer le pied, consultez le guide approprié. 5EA (M4 X L12) s

yy Support de guidage (1EA)

✎✎Blindage magnétique : le blindage magnétique sert

à protéger les câbles des interférences. Lors de la connexion d’un câble, ouvrez le blindage magnétique et rabattez-le autour du câble près de la prise, comme illustré.

yy Vis (10EA) Distance entre le blindage magnétique et une extrémité du cordon insérée dans le téléviseur yy A : moins de 50 mm yy B : moins de 20 mm

✎✎Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l’épaisseur maximale indiquée ci-dessous. yy Epaisseur maximale: 0,55 pouces (14 mm)

[7790_FRE]BN68-02696B-00L04.indb 4

Ch list

Permet d’afficher les listes de chaînes à l’écran (p. 14).

Permet d’ouvrir l’affichage à l’écran. Affiche Aff. contenu, ce qui comprend Guide, 3D, Internet@TV, Media Play et AllShare. Permet de sélectionner rapidement les fonctions fréquemment utilisées.

Permettent de sélectionner les éléments des menus à l’écran et de modifier les valeurs des menus. Permet de revenir au menu précédent. Ces boutons sont utilisés dans les menus Gestion chaînes, Internet@TV, 3D, Media Play, etc.

L’affichage identifie la chaîne en cours et l’état de INFO certains paramètres audio et vidéo. Le Guide Now & Next affiche des informations quotidiennes sur les programmes de télévision en fonction de l’heure de diffusion. yy Faites défiler à l’aide des boutons ◄, ► pour afficher des informations sur le programme de votre choix, tout en regardant la chaîne actuelle. yy Faites défiler à l’aide des boutons ▲, ▼ pour afficher des informations sur d’autres chaînes. Pour accéder à la chaîne actuellement sélectionnée, appuyez sur le bouton ENTERE.

A C D 1 ENTERE / Bouton deBdirection : déplacez le curseur pour sélectionner un élément. Confirmez le réglage.

■■ Source des chaînes (Numér. et Anal. / Numérique / Analogique): Sélectionnez la source des chaînes à mémoriser. Lors de la sélection de Câble → Numér. et Anal. ou Numérique : fournissez une valeur à rechercher pour les chaînes câblées. Mode de rech. (Complet / Réseau / Rapide): recherche toutes les chaînes avec des stations de diffusion actives et les enregistre dans la mémoire du téléviseur. Si vous sélectionnez Rapide, vous pouvez définir Réseau, ID réseau, Fréquence, Modulation et Taux de symbole manuellement en appuyant sur le bouton de la télécommande.

Réseau (Auto. / Manuel): sélectionnez le mode de réglage ID réseau Auto ou Manuel. ID réseau: si Réseau est défini sur Manuel, vous pouvez configurer un ID réseau à l’aide des boutons numériques. Fréquence: affiche la fréquence correspondant à la chaîne (varie d’un pays à l’autre) Modulation: affiche les valeurs de modulation disponibles. Taux de symbole: affiche les taux de symboles disponibles.

[7790_FRE]BN68-02696B-00L04.indb 14

Configuration du système satellite

■■ Type de canal (Tous / TV / Radio): sélectionnez le type de canal à mémoriser.

L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. La fonction Configuration du système satellite est disponible lorsque l’option Antenne est réglée sur Satellite. Before running Mémorisation Auto, set Configuration du système satellite. La recherche des chaînes est alors exécutée normalement.

■■ Mode Recherche (Toutes les chaînes / Gratuites seules): permet de sélectionner le mode de recherche du satellite sélectionné.

Mémorisation Manuelle Recherche manuellement une chaîne et la mémorise dans le téléviseur.

✎✎Si une chaîne est verrouillée par la fonction

Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche.

Lorsque l’option Antennes est réglée sur Hertzien ou Câble: ■■ Chaîne numérique: Au terme de la recherche, les chaînes de la liste sont mises à jour.

✎✎ Lors de la sélection de Antenne → Hertzien: Chaîne, Fréquence, Bande passante

✎✎ Lors de la sélection de Antenne → Câble: Fréquence, Modulation, Taux de symbole

■■ Chaîne analogique (Programme, Système de Couleur, Système Sonore, Canal, Rechercher): si aucun son ne sort ou si le son produit est anormal, sélectionnez de nouveau la norme son requise.

xx P (Mode Programme) : à la fin du réglage, des numéros

de position compris entre P0 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez sélectionner un chaîne en saisissant son numéro de position.

xx C (antenne) / S (câble) : ces deux modes vous permettent

de sélectionner une chaîne en entrant le numéro affecté à chaque station de radiodiffusion (antenne) ou canal (câble).

Lorsque l’option Antennes est réglée sur Satellite: ■■ Satellite: permet de sélectionner le satellite à l’aide des boutons haut/bas. ■■ Transpondeur: permet de sélectionner le transpondeur à l’aide des boutons haut/bas. ■■ Mode Recherche (Toutes les chaînes / Gratuites seules): permet de choisir de mémoriser les chaînes gratuites ou toutes les chaînes. ■■ Rech. réseau (Désactiver / Activer): permet d’activer/ désactiver la recherche réseau à l’aide des boutons haut/bas. ■■ Qualité du signal: permet d’afficher l’état actuel du signal de diffusion.

✎✎Les informations concernant un satellite et son transpondeur sont sujettes à des modifications selon les conditions de diffusion.

✎✎Une fois le paramétrage terminé, allez sur Rechercher et

■■ Sélection du satellite: vous pouvez choisir les satellites pour ce téléviseur.

■■ Satellite: permet de sélectionner le satellite à rechercher.

Lorsque l’option Antennes est réglée sur Satellite:

■■ Alimentation du LNB (Arrêt / Activé): permet d’activer ou de désactiver l’alimentation du LNB. ■■ Réglages LNB: configure l’équipement extérieur. ■■ Satellite: permet de sélectionner le satellite pour la réception des programmes numériques. Transpondeur: permet de sélectionner un transpondeur dans la liste ou d’en ajouter un nouveau. Mode DiSEqC: permet de sélectionner le mode DiSEqC pour le LNB sélectionné. Osc LNB plus bas: permet de régler les oscillateurs LNB sur une fréquence inférieure. Osc. LNB plus hauts: permet de régler les oscillateurs LNB sur une fréquence supérieure. Tone 22 kHz (Arrêt / Activé / Auto): permet de sélectionner la tonalité 22 KHz en fonction du type de LNB. Pour un LNB universel, elle doit être définie sur Auto. Qualité du signal: permet d’afficher l’état actuel du signal de diffusion. ■■ Réglages du positionneur: configure le positionneur de l’antenne. Positionneur (Activé / Arrêt): permet d’activer ou de désactiver le contrôle du positionneur. Type de posit. (USALS / DiSEqC 1.2): permet de définir le type de positionneur entre DiSEqC 1.2 et USALS (Universal Satellite Automatic Location System). –– Longitude: définit la longitude de mon emplacement. –– Latitude: définit la latitude de mon emplacement. –– Réglages longitude satellite: règle la longitude des satellites définis par l’utilisateur. Mode Utilisateur: permet de définir la position de l’antenne satellite en fonction de chaque satellite. Si vous mémorisez la position actuelle de l’antenne satellite en fonction d’un satellite donné, lorsque le signal de ce satellite est requis, l’antenne satellite peut se placer dans la position prédéfinie. –– Satellite: permet de sélectionner le satellite pour lequel définir la position. –– Transpondeur: permet de sélectionner un transpondeur dans la liste pour la réception du signal. –– Mode Déplacement: permet de choisir entre le mode de déplacement individuel ou continu. –– Taille des pas: permet de régler les degrés de la taille des pas po

appuyez sur le bouton ENTERE. La recherche des chaînes commence. Français

[7790_FRE]BN68-02696B-00L04.indb 15

Fonctions de base –– Aller à une pos. enregistrée: permet de faire pivoter l’antenne jusqu’à la position de satellite enregistrée. –– Position de l’antenne: permet d’ajuster et d’enregistrer la position de l’antenne pour le satellite sélectionné. –– Mémoriser la position actuelle: permet de mémoriser la position actuelle comme limite du positionneur sélectionnée. –– Qualité du signal: permet d’afficher l’état actuel du signal de diffusion. Mode Installateur: permet de fixer des limites à l’étendue des mouvements de l’antenne satellite ou de réinitialiser la position. En règle générale, le guide d’installation utilise cette fonction. –– Position limite (Est / Ouest): permet de sélectionner la direction de la limite du positionneur. –– Position de l’antenne: permet d’ajuster et d’enregistrer la position de l’antenne pour le satellite sélectionné. –– Mémoriser la position actuelle: permet de mémoriser la position actuelle comme Limite du positionneur sélectionnée. –– Réinitialiser la position: déplace l’antenne jusqu’à la position de référence. –– Redéfinir limite positionneur: autorise l’antenne à effectuer un arc complet. ■■ Réinit. tous les paramètres (OK / Annuler): toutes les valeurs initiales des paramètres du satellite seront réinitialisées.

¦¦ Edition des chaînes Menu d’options Gestion chaînes (dans Gestion chaînes) 1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS. 2.

Modifiez le nom ou le numéro de la chaîne à l’aide du menu Modifi. nom de chaîne ou Modif. num. chaîne.

P.size

Utilisez ces boutons avec les modes Media Play et Anynet+ (HDMI-CEC) (p. 37, 46). (Le bouton �: permet également de contrôler la fonction d’enregistrement des enregistreurs Samsung disposant des fonctionnalités Anynet+(HDMI-CEC), TimeShift et PVR.

Permet d’afficher le Guide des programmes électronique (EPG) (p. 12). Permet d’afficher des informations à l’écran.

Permet de quitter le menu.

MEDIA.P: Permet d’afficher Media Play (p. 37). INTERNET@TV: permet d’accéder à divers services Internet (p. 50). 3D: définit la vidéo fournie avec le signal 3D (p. 21). AD: permet d’activer ou de désactiver la description audio (p. 24). Cette fonction n’est pas disponible pour tous les pays. P.SIZE: permet de sélectionner la taille de l’image (p. 19). SUBT.: permet d’afficher des sous-titres numériques (p. 26).

Installation des piles (type de pile: AAA)

✎✎remarque

xx Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur.

xx Une lumière intense peut affecter le bon fonctionnement de la

télécommande. Evitez de l’utiliser à proximité d’une lampe fluorescente spéciale ou d’une enseigne au néon.

xx La couleur et la forme peuvent varier en fonction du modèle. Français

[7790_FRE]BN68-02696B-00L04.indb 6

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique.

✎✎Préréglage: connexion du câble d’alimentation et de l’antenne.

xx Vous devez vous procurer une carte d’interface commune (CI(CI+) CARD) auprès d’un fournisseur local de diffusion par câble. xx Lorsque vous sortez la carte d’interface commune (CI(CI+) CARD), tirez-la délicatement. Une chute pourrait en effet l’endommager. xx Insérez la carte d’interface commune (CI(CI+) CARD) dans le sens indiqué sur celle-ci. xx L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La carte d’interface commune (CI(CI+) CARD) n’est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

xx Si vous rencontrez des problèmes, contactez le fournisseur d’accès. xx Insérez la carte d’interface commune (CI(CI+) CARD), qui prend en charge les paramètres actuels de l’antenne. L’image sera déformée, voire invisible.

xx Lorsque vous regardez la télévision par satellite, retirez la carte CI(CI+) de la diffusion hertzienne ou par câble. L’image sera déformée, voire invisible.

Changement de la source d’entrée

Liste Source Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs), connectées au téléviseur.

■■ TV / Ext. / PC / AV / Composant /

(dans Gestion chaînes) Vous pouvez voir, modifier ou supprimer une émission que vous avez réservée.

¦¦ Réglage des paramètres de l’image

xx Dans les modes TV, Ext., AV du système PAL, vous ne pouvez pas utiliser la fonction Teinte (V/R).

xx En mode PC, vous ne pouvez modifier que les options Lum. Cellules, Contraste et Luminosité.

xx Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté au téléviseur.

Solution Eco ■■ Mode éco. (Arrêt / Bas / Moyen / Elevé / Image désactivée) t: permet de régler la luminosité du téléviseur afin de réduire la consommation d’énergie. Si vous sélectionnez Image désactivée, l’écran est éteint, mais le son reste activé. Appuyez de nouveau sur n’importe quel bouton pour rallumer l’écran. Tant que l’écran n’est pas rallumé, une image déformée s’affiche pendant environ 4 secondes. ■■ Capteur Eco (Arrêt / Activé) : cette fonction permet d’optimiser vos économies d’énergie ; les réglages de l’image s’adaptent automatiquement en fonction de la luminosité de la pièce.

✎✎ Lors du réglage du Lum. Cellules, l’Capteur Eco passe sur Arrêt.

Lum. cellules min. : Lorsque Capteur Eco est sur Activé, la luminosité minimale de l’écran peut être réglée manuellement. Si Capteur Eco est Activé, la luminosité de l’écran peut changer (il devient plus ou moins lumineux) en fonction de l’intensité de la lumière environnante.

■■ Veille si aucun signal (Arrêt / 15 min / 30 min / 60 min): Pour éviter toute consommation d’énergie inutile, définissez la durée d’activation du téléviseur lorsqu’il ne reçoit pas de signal.

✎✎ Il est désactivé lorsque le PC est en mode d’économie d’énergie.

■■ Dynamique : adapté à un environnement lumineux. ■■ Standard : adapté à un environnement normal. ■■ Confort: permet de réduire la fatigue oculaire.

✎✎ L’option Confort n’est pas disponible en mode PC.

■■ Cinéma: convient au visionnage de films dans une pièce sombre.

[7790_FRE]BN68-02696B-00L04.indb 17

Fonctions de base ¦¦ Modification des options d’image

Paramètres avancés (Disponible en mode Standard / Cinéma) Vous pouvez régler les paramètres avancés de votre écran, notamment la couleur et le contraste.

✎✎En mode PC, vous ne pouvez modifier que les options Contraste Dynamique, Gamma et Balance blancs.

Paramètres avancés Nuance de noir

■■ Espace de couleur (Auto. / Natif / Personnalisé): permet de régler la gamme des couleurs disponibles pour créer l’image. Pour régler Couleur, Rouge, Vert, Bleu et Réinit., définissez Espace de couleur sur Personnalisé. ■■ Balance blancs : permet de régler la température des couleurs pour que l’image soit plus naturelle. Aj. Rouge / Aj. Vert / Aj. Bleu: permet de régler la profondeur de chaque couleur (rouge, vert, bleu). Régl. Rouge / Régl. vert / Régl. bleu: permet de régler la luminosité de chaque couleur (rouge, vert, bleu). Réinit.: rétablit les paramètres Balance blancs par défaut. ■■ Balance Blancs 10p (Arrêt / Activé): contrôle la balance des blancs par intervalle de 10 points en réglant la luminosité des couleurs rouge, verte et bleue.

✎✎ Ce mode est disponible lorsque le mode d’image est

réglé sur Cinéma et lorsque l’entrée externe est définie sur HDMI ou Composant.

✎✎ Cette fonction n’est pas prise en charge par tous les dispositifs externes.

▼ U Déplacer E Entrer R Retour

■■ Nuance de noir (Arrêt / Sombre / Plus sombre / Le plus sombre) : sélectionnez le niveau de noir afin de régler la profondeur d’écran. ■■ Contraste Dynamique (Arrêt / Bas / Moyen / Elevé) : permet de régler le contraste de l’écran. ■■ Gamma : permet de régler l’intensité des couleurs primaires. ■■ Figure Expert (Arrêt / Figure1 / Figure2): En exécutant la fonction Figure Expert, l’image peut être calibrée sans générateur ni filtre. Si le menu à l’écran disparaît ou si un autre menu que le menu Image s’ouvre, la calibration est enregistrée et la fenêtre Figure Expert se ferme. Tant que l’écran n’est pas rallumé, une image déformée s’affiche pendant environ 4 secondes.

✎✎ Pendant l’exécution de Figure Expert, aucun son n’est émis.

✎✎ Activé uniquement en mode DTV, Composant et HDMI.

Intervalle: permet de sélectionner l’intervalle à ajuster. Rouge: permet de régler le niveau de rouge. Vert: permet de régler le niveau de vert. Bleu: permet de régler le niveau de bleu. Réinit.: rétablit les paramètres Balance Blancs 10p par défaut. ■■ Carnation : Accentue la rougeur de la carnation. ■■ Netteté des contours (Arrêt / Activé): fait ressortir les contours des objets. ■■ xvYCC (Arrêt / Activé): l’activation du mode xvYCC augmente les détails et agrandit l’espace colorimétrique lors de l’affichage de films à partir d’un appareil externe (lecteur de DVD, etc.) connecté à la prise Entrée Composant ou HDMI.

✎✎ Ce mode est disponible lorsque le mode d’image est

réglé sur Cinéma et lorsque l’entrée externe est définie sur HDMI ou Composant.

✎✎ Cette fonction n’est pas prise en charge par tous les dispositifs externes.

■■ Mode écran (16:9 / Zoom large / Zoom / 4:3): disponible uniquement lorsque la taille d’image est définie sur 16:9 Auto. Vous pouvez déterminer la taille d’image souhaitée sur 4:3 WSS (Wide Screen Service) ou sur la taille d’origine. Chaque pays européen requiert une taille d’image différente.

✎✎ Non disponible en mode PC, Composant et HDMI.

■■ Filtre Bruit num. (Arrêt / Bas / Moyen / Elevé / Auto. / Visualisation auto): lorsque le signal de diffusion est faible, des bruits parasites ou une impression fantôme peuvent apparaître. Sélectionnez l’une des options jusqu’à l’obtention d’une image de qualité optimale. Visualisation auto : permet, lors de la modification de chaînes analogiques, d’afficher l’intensité du signal en cours et de définir le filtre de bruit de l’écran. Disponible uniquement pour les chaînes analogiques.

■■ Filtre Bruit MPEG (Arrêt / Bas / Moyen / Elevé / Auto.): réduit le bruit MPEG afin d’offrir une meilleure qualité d’image. ■■ Niv. noir HDMI (Normal / Bas): permet de choisir le niveau de noir pour régler la profondeur de l’écran.

✎✎ Disponible uniquement en mode HDMI (signaux RVB).

■■ Mode Film (Arrêt / Auto.1 / Auto.2 / Cinema Smooth): règle le téléviseur de sorte qu’il détecte et traite automatiquement les signaux de cinéma en provenance de toutes les sources et adapte l’image afin d’obtenir une qualité optimale.

✎✎ Un signal HDMI 1 080 p de 24 Hz doit être entré pour utiliser la fonction Cinema Smooth.

✎✎ Disponible en modes TV, AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i).

■■ Motion Judder Canceller (Arrêt / Standard / Fluide / Démo): supprime les traînées des scènes rapides avec beaucoup de mouvements, ce qui rend l’image plus claire.

✎✎ Si la fonction Motion Judder Canceller est définie sur Démo vous pouvez comparer la différence entre les modes Arrêt et Activé.

xx Lorsque le mode PIP est réglé sur Double (À, Œ), l’option Format de l’image est désactivée.

xx Les options de taille de l’image peuvent varier en fonction de la source d’entrée.

xx Les options disponibles peuvent varier en fonction du mode sélectionné.

[7790_FRE]BN68-02696B-00L04.indb 19

Fonctions de base ■■ Protec brûl. écran: pour réduire le risque de brûlure d’écran, cet écran est équipé d’une technologie de prévention des brûlures. Le paramètre Durée permet de programmer la durée en minutes séparant les mouvements de l’image. Modif. pixel (Arrêt / Activé) : cette fonction permet de déplacer les pixels sur l’écran dans le sens vertical ou horizontal, afin d’éviter une image résiduelle sur l’écran. Conditions optimales pour la modification des pixels

Elément Horizontal Vertical Durée (minute)

3D Pour regarder TV en 3D, mettez lunettes 3D, puis appuyez sur bouton mise en marche. Regarder des films 3D de façon prolongée risque de fatiguer vos yeux et/ ou de provoquer des vertiges. OK

Annuler U Déplacer E Entrer e Quitter

3D En En utilisant utilisant les les touches touches GAUCHE GAUCHE et et DROITE DROITE de de la la télécommande, télécommande, sélectionnez sélectionnez l’icône l’icône adaptée adaptée àà l’image l’image diffusée. diffusée.

xx Il se peut que l’écran scintille légèrement lorsque vous

regardez des images 3D dans de mauvaises conditions d’éclairage ( à partir d’une lumière stroboscopique, etc.) ou sous une lampe fluorescente (50 Hz ~ 60 Hz) ou une lampe à 3 longueurs d’onde.

xx Le mode 3D se désactive automatiquement dans les cas suivants : lorsque vous changez de canal ou de source d’entrée ou lorsque vous accédez à Media Play ou Internet@TV.

xx Certaines fonctions (Image) sont désactivées en mode 3D. xx Le mode 3D ne prend pas en charge les fonctions PIP et diffusion de données.

xx Le mode 3D ne prend pas en charge les diffusions de données (MHEG/ MHP).

xx Il se peut que les lunettes 3D d’autres fabricants ne soient pas prises en charge.

U U Déplacer Déplacer E E Entrer Entrer e e Quitter Quitter

Appuyez sur le bouton CONTENT pour faire apparaître le menu Aff. contenu.

Appuyez sur le bouton ◄ ou ►, puis sélectionnez 3D.

Pour regarder la télévision en 3D, portez des lunettes 3D et appuyez sur le bouton d’alimentation des lunettes. Sélectionnez OK et appuyez ensuite sur le bouton ENTERE.

À l’aide des boutons ◄ et ► de la télécommande, sélectionnez le Mode 3D de l’image à visionner.

✎✎ La disponibilité de certains modes 3D dépend du format de l’image source.

xx En cas de présence à proximité d’un autre appareil 3D,

d’un appareil électronique comme un écran à plasma ou un téléviseur LCD, ou d’un appareil de communication sans fil, il est possible que les lunettes 3D ne fonctionnent pas correctement en raison de brouillage mutuel. En cas de problème, éloignez aussi loin que possible les autres appareils électroniques des lunettes 3D.

xx Lorsque des personnes ayant une acuité visuelle

particulièrement fine visionnent des images en provenance d’une source 3D à 50 Hz dont le mode Jeux est activé, elles peuvent déceler un scintillement sur les images lumineuses.

xx Les Photos de Media Play sont affichées uniquement en mode “2D → 3D”.

Formats pris en charge et spécifications de fonctionnement du format HDMI 1.4

xx Il se peut que les effets 3D ne s’affichent pas si vous êtes

xx Veillez à rester dans l’angle de visualisation et à une distance

de visualisation de la télévision optimale lorsque vous regardez des images 3D. –– Sinon, vous risquez de ne pas pouvoir profiter des effets 3D attendus.

Le mode passe automatiquement en 3D pour l’entrée vidéo 3D dans l’un des formats mentionnés ci-dessus. Pour le format HDMI 1.4 à 24 Hz, le téléviseur est optimisé comme suit : –– Mode d’affichage Réduc. vibrations: si la fonction Motion Judder Canceller est définie sur Fluide, vous pouvez visionner une image fluide, sans vibrations.

[7790_FRE]BN68-02696B-00L04.indb 22

¦¦ Configuration du téléviseur avec le PC Réglez le mode d’entrée sur PC.

Réglage automatique t Cette option permet de régler les positions/valeurs de fréquence et d’affiner automatiquement les paramètres.

✎✎Non disponible en cas de connexion à l’aide d’un câble HDMI/DVI.

Ecran ■■ Régl. Base / Regl. Préc : élimine ou réduit les parasites visuels. Si vous ne pouvez pas éliminer ces parasites au moyen d’un réglage précis uniquement, réglez la fréquence (Régl. Base) au mieux, puis effectuez de nouveau un réglage précis. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. ■■ Position : réglez la position de l’écran du PC à l’aide des boutons directionnels (▲ / ▼ / ◄ / ►). ■■ Réinitialiser Image : Rétablit les valeurs par défaut de l’image. Utilisation de votre téléviseur comme écran d’ordinateur (PC) Configuration de votre logiciel PC (instructions basées sur Windows XP) En fonction de la version de Windows et de la carte vidéo, il se peut que les écrans de votre PC présentent un aspect différent. Dans ce cas, les mêmes informations de paramétrage de base seront presque toujours d’application. Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung. 1. Cliquez sur “Panneau de configuration” dans le menu Démarrer de Windows. 2.

xx Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI). xx Le mode entrelacé n’est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. xx Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge.

[7790_FRE]BN68-02696B-00L04.indb 29

Fonctions avancées Connexion réseau Vous pouvez configurer votre téléviseur de telle sorte qu’il puisse accéder à Internet par le biais de votre réseau local (LAN) à l’aide d’une connexion câblée ou sans fil.

¦¦ Connexion à un réseau câblé Vous pouvez connecter votre téléviseur au réseau local de trois manières différentes : yy En connectant le port LAN situé à l’arrière du téléviseur à un modem externe à l’aide d’un câble de catégorie 5. Voir le schéma cidessous. Panneau arrière du téléviseur Connecteur modem mural

External Modem (ADSL / VDSL / Cable TV)

xx Vous devez employer l’adaptateur LAN sans fil Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN) pour utiliser un réseau sans fil.

xx L’adaptateur LAN sans fil Samsung est vendu séparément. L’adaptateur réseau sans fil Samsung est disponible auprès de certains revendeurs, sur les sites de commerce électronique et sur Samsungparts.com.

xx Pour utiliser un réseau sans fil, vous devez connecter le téléviseur à un routeur IP sans fil. Si ce routeur prend en charge le protocole DHCP, le téléviseur peut utiliser DHCP ou une adresse IP statique pour se connecter au réseau sans fil.

xx Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si le canal affecté au routeur IP sans fil est actuellement utilisé par un autre périphérique à proximité, il y aura des interférences et des interruptions de communication.

xx Si vous utilisez des paramètres de sécurité différents de ceux indiqués ci-dessous, le routeur ne fonctionnera pas avec le téléviseur. xx Si le mode Pure High-throughput (Greenfield) 802.11N est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIPAES (WPS2Mixed) pour votre point d’accès, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi.

xx Si votre point d’accès prend en charge le WPS (Wi-Fi Protected Setup), vous pouvez vous connecter au réseau via PBC (Push

Button Configuration) ou à l’aide d’un code PIN (Personal Identification Number). La fonction WPS configurera automatiquement le SSID et la clé WPA dans ces deux modes.

xx Si votre routeur, modem ou appareil n’est pas certifié, il risque de ne pas pouvoir se connecter au téléviseur via l’adaptateur LAN sans fil Samsung.

xx Méthodes de connexion: vous pouvez configurer la connexion réseau sans fil de six façons différentes. –– Configuration automatique Samsung –– PBC(WPS) –– Configuration automatique (à l’aide de la fonction Recherche réseau automatique) –– Configuration manuelle –– SWL(Samsung Wireless Link) –– Ad Hoc

xx L’adaptateur LAN sans fil Samsung peut ne pas être reconnu ou ne pas fonctionner correctement si vous utilisez une connexion par hub USB ou par câble d’extension USB autre que celui mis à disposition par Samsung.

[7790_FRE]BN68-02696B-00L04.indb 32

✎✎L’adaptateur LAN sans fil Samsung doit être installé dans une zone

préservée de toute interférence afin d’éviter toute interférence entre l’adaptateur et le syntoniseur.

L’image peut apparaître altérée ou statique pour certaines chaînes lorsque le téléviseur est connecté à l’adaptateur LAN sans fil Samsung. Le cas échéant, branchez l’adaptateur LAN sans fil Samsung avec un câble USB à un emplacement préservé de toute interférence radio.

Méthode: Connexion via un câble d’extension

Config. du réseau (Configuration automatique Samsung)

Cette fonction est disponible sur les points d’accès qui prennent en charge la configuration automatique Samsung. Si votre point d’accès ne prend pas en charge cette fonction, vous pouvez établir une connexion via PBC (WPS), automatiquement ou manuellement. SWL(Samsung Wireless Link) est défini sur Arrêt.

fonction de configuration automatique sur le site Web www. samsung.com. Placez le point d’accès et le téléviseur l’un à côté de l’autre et mettez-les sous tension.

✎✎ La durée de démarrage varie d’une application à l’autre. Aussi, il se peut que vous deviez patienter environ 2 minutes.

✎✎ Si le câble réseau (LAN) est connecté au port WAN du

point d’accès pendant la configuration automatique Samsung, vous pouvez effectuer automatiquement le test de connexion Internet. Dans le cas contraire, la fonction de configuration automatique Samsung vérifiera uniquement la connexion périphérique du point d’accès (et non la connexion Internet).

Une fois la connexion établie, recherchez le routeur.

✎✎ Si les paramètres du point d’accès ont été modifiés ou si vous utilisez le point d’accès pour la première fois, vous devez procéder à une nouvelle configuration, en commençant à l’étape 1.

Utilisation de la fonction de configuration automatique 1.

✎✎ Si la fonction de configuration automatique Samsung

ne parvient pas à connecter le téléviseur à votre point d’accès, une fenêtre contextuelle s’ouvre pour vous informer de l’échec. Redémarrez le point d’accès, puis réessayez. Si le problème de connexion subsiste, sélectionnez l’une des autres options de configuration : PBC (WPS), automatique ou manuel.

✎✎Cette fonction est disponible lorsque

✎✎Vous pouvez rechercher du matériel prenant en charge la

Attendez que la connexion soit établie automatiquement.

Config. du réseau (PBC(WPS)) Configuration à l’aide de la méthode PBC (WPS) Si votre routeur est pourvu d’un bouton PBC (WPS), procédez comme suit :

(air/cable)

Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

✎✎Pour revenir à l’étape précédente, appuyez sur le bouton rouge.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la langue de votre choix pour le menu à l’écran.

Sélection de Enr. démo ou de Util. domicile

Appuyez sur le bouton ◄ ou ►, puis sur ENTERE. • Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. • Rétablissez les paramètres du téléviseur de Enr. démo sur Util. domicile (standard): appuyez sur le bouton Volume du téléviseur. Lorsque le menu du volume s’affiche, appuyez pendant 5 secondes sur le bouton MENU.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez le pays de votre choix.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez Hertzien, Câble ou Satellite.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la source des chaînes à mémoriser. Lors du réglage de la source d’antenne sur Câble, une fenêtre s’affiche pour vous permettre d’attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d’informations, reportez-vous à Canal → Mémorisation Auto (p. 14).

✎✎ Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN ✎✎ Lors de l’entrée du code PIN, 0-0-0-0 n’est pas disponible.

✎✎ Lorsque Hertzien ou Câble est sélectionné en premier: Hertzien ou Câble sont mémorisés, les étapes pour mémoriser les canaux Satellite s’affichent.

✎✎ Lorsque Satellite est sélectionné en premier: Une fois que tous les canaux Hertzien ou Câble sont mémorisés, les étapes pour mémoriser les canaux Satellite s’affichent.

✎✎ Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Réglage du Mode Horloge

Réglez le Mode Horloge automatiquement ou manuellement. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis sur ENTERE.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner votre fuseau horaire, puis appuyez sur le bouton ENTERE. (en fonction du pays)

Affichage du Guide de connexion HD.

La méthode de connexion assurant la meilleure qualité d’image en HD s’affiche à l’écran.

Profitez de votre téléviseur.

Appuyez sur le bouton ENTERE.

Si vous souhaitez réinitialiser cette fonction... Sélectionnez Configuration - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est “0-0-00”. Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN. Français

[7790_FRE]BN68-02696B-00L04.indb 7

Connexions Connexion à un périphérique AV Utilisation d’un câble HDMI ou HDMI/DVI : connexion HD (jusqu’à 1 080 p) Périphériques disponibles: lecteur DVD, lecteur Blu-ray, décodeur câble HD, récepteur satellite HD (Set-Top-Box), décodeur câble, récepteur satellite (décodeur) Lecteur DVD / Blu-ray

yy En connectant le port LAN situé à l’arrière du téléviseur à un routeur IP connecté, à son tour, à un modem externe. Utilisez un câble de catégorie 5 pour effectuer cette connexion. Voir le schéma ci-dessous. Panneau arrière du téléviseur ANT 2 IN ANT 1 IN Connecteur modem mural

External Modem (ADSL / VDSL / Cable TV)

Routeur IP (avec serveur DHCP)

yy En fonction de la configuration de votre réseau, il se peut que vous puissiez connecter directement le port LAN situé à l’arrière du téléviseur à une prise réseau murale à l’aide d’un câble de catégorie 5. Voir le schéma ci-dessous. Nous attirons votre attention sur le fait que la prise murale est connectée à un modem ou routeur situé en un autre point de la maison. Panneau arrière du téléviseur Connecteur LAN mural

Si vous possédez un réseau dynamique, vous devez utiliser un modem ou routeur ADSL prenant en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems de ce type fournissent automatiquement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre téléviseur a besoin pour accéder à Internet. Aucune saisie manuelle n’est donc requise. La plupart des réseaux domestiques sont de type dynamique. Certains réseaux nécessitent une adresse IP statique. Si tel est votre cas, vous devez saisir manuellement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dans l’écran de configuration câble de votre téléviseur lors de la configuration de la connexion réseau. Pour obtenir ces données, contactez votre fournisseur d’accès Internet. Si vous disposez d’un ordinateur Windows, vous pouvez également utiliser ce dernier pour obtenir ces paramètres. Si votre réseau nécessite une adresse IP statique, vous pouvez utiliser un modem ADSL prenant en charge le protocole DHCP. En effet, les modems de ce type vous permettent également d’utiliser des adresses IP statiques.

[7790_FRE]BN68-02696B-00L04.indb 30

Config. du réseau (Manuel)

Utilisez l’option Config. du réseau Auto. lors de la connexion du téléviseur à un réseau prenant en charge le protocole DHCP. Pour configurer automatiquement la connexion réseau par câble de votre téléviseur, procédez comme suit:

Utilisez l’option Config. du réseau Manuel lors de la connexion du téléviseur à un réseau qui nécessite une adresse IP statique.

Connectez votre téléviseur au réseau local en suivant la procédure décrite à la section précédente.

Allumez le téléviseur, appuyez sur le bouton MENU de la télécommande, utilisez le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTERE.

Utilisez le bouton ▲ ou ▼ pour sélectionner Réseau dans le menu Configuration et appuyez ensuite sur le bouton ENTERE. L’écran Réseau apparaît.

Config. du réseau Test réseau SWL(Samsung Wireless Link)

Connexion SWL U Déplacer E Entrer R Retour

Dans l’écran Réseau, sélectionnez Type de réseau.

Définissez l’option Type de réseau sur Câble.

Sélectionnez Config. du réseau. L’écran Config. du réseau apparaît.

Config. du réseau Config. prot. Internet

Obtention des valeurs de connexion au réseau Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs Windows, procédez comme suit : 1. Cliquez avec le bouton droit de la souris sur l’icône Réseau située dans le coin inférieur droit de l’écran. 2.

Cliquez sur Etat dans le menu contextuel.

Cliquez sur Assistance dans la boîte de dialogue affichée.

Cliquez sur le bouton Détails dans l’onglet Assistance. Les valeurs de connexion réseau sont affichées.

Procédure de configuration automatique

Procédure de configuration manuelle Pour configurer manuellement la connexion réseau par câble de votre téléviseur, procédez comme suit :

✎✎hdmi in 1(dvi), 2(arc), 3, 4, pc/dvi audio in

xx Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 1(DVI). Dans le cas d’une connexion avec câble DVI, utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et les prises PC/DVI AUDIO IN pour le son.

xx Si vous connectez un périphérique externe, tel qu’un lecteur DVD, un lecteur Blu-ray, un décodeur câble, un récepteur

satellite (boîtier externe) prenant en charge une version HDMI antérieure à 1.4, il se peut que le téléviseur ne fonctionne pas correctement (par exemple : absence d’image, absence de son, scintillement, couleurs anormales).

xx Si aucun son n’est émis après la connexion d’un câble HDMI, vérifiez la version HDMI du dispositif externe. Si vous pensez qu’il utilise peut-être une version HDMI antérieure à 1.4, contactez le fabricant pour en avoir la confirmation et demander une mise à niveau.

xx Les téléviseurs Samsung prennent en charge la technologie HDMI 1.4 (avec 3D et canal de retour audio). Mais la fonction ARC (canal de retour audio) n’est disponible que via la prise HDMI IN 2(ARC). –– Si Affichage 3D auto est Activé, certaines fonctionnalités, comme Internet@TV, sont désactivées. Si cela pose un problème, définissez Affichage 3D auto ou Mode 3D sur Arrêt.

xx La fonction ARC permet une sortie numérique du son à l’aide du port HDMI IN 2(ARC) et ne peut être pilotée que lorsque le téléviseur est connecté à un récepteur audio compatible. –– Le mode ARC Single ne s’active que lorsque le téléviseur est connecté au périphérique par le biais d’un câble HDMI standard, un câble HDMI ultra rapide, un câble HDMI standard avec Ethernet, un câble HDMI ultra rapide avec Ethernet. –– Lorsque la source d’entrée est le téléviseur, la fonction ARC permet d’écouter le son depuis un récepteur. Le son est envoyé à un récepteur à partir du téléviseur par le biais d’un câble HDMI sans qu’un câble optique distinct ne soit nécessaire.

xx Il vous est recommandé d’acheter un câble certifié HDMI. Sinon, il se peut que qu’un écran vierge apparaisse ou qu’une erreur de connexion se produise.

[7790_FRE]BN68-02696B-00L04.indb 8

Utilisation d’un câble Composante (jusqu’à 1080p) ou Audio/Vidéo (480i uniquement) et d’un câble Péritel Périphériques disponibles: DVD, lecteur Blu-ray, décodeur câble, récepteur satellite (boîtier externe), magnétoscope

Component out

Magnétoscope / lecteur DVD

Video out

✎✎En mode Ext. la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD. ✎✎Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la connexion A/V).

[7790_FRE]BN68-02696B-00L04.indb 9

Connexions Connexion à un système audio Utilisation d’une connexion de câble optique (numérique) ou audio (analogique) ou d’une sortie casque Périphériques disponibles: système audio numérique, amplificateur, système home cinéma DVD

système audio numérique OPTICAL

✎✎digital audio out (optical)

xx Lorsqu’un système audio numérique est relié à la prise DIGITAL AUDIO OUT (OPTICAL), baissez le volume du téléviseur et du système.

xx Le mode audio 5,1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode. xx Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur.

Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5,1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5,1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

✎✎Casques H : Vous pouvez brancher votre casque à la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n’émettent plus de son.

xx La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur. xx Le volume des écouteurs et celui du téléviseur sont réglés séparément.

[7790_FRE]BN68-02696B-00L04.indb 10

Emplacement COMMON INTERFACE pour les connexions

Pour regarder les chaînes payantes, la carte d’interface commune (CI(CI+) CARD) doit être insérée. yy Si vous ne l’insérez pas, certaines chaînes afficheront le message “Signal brouillé”. yy Les informations de pairage contenant un numéro de téléphone, l’ID de la carte d’interface commune (CI(CI+) CARD), l’ID de l’hôte et d’autres informations s’afficheront dans 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre fournisseur d’accès. yy Lorsque la configuration des informations sur les canaux est terminée, le message “Mise à jour terminée” s’affiche, indiquant que la liste des chaînes est mise à jour.

Hdmi1/dvi / hdmi2 / hdmi3 / hdmi

✎✎ Les entrées connectées sont mises en surbrillance dans la Liste Source.

Modif. Nom ■■ Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée.

✎✎ Si un PC d’une résolution de 1920 x 1080 à 60 Hz est

connecté au port HDMI IN 1(DVI), vous devez régler le mode DVI PC sous Modif. Nom.

✎✎ Lorsque vous connectez un câble HDMI/DVI au port HDMI IN 1(DVI), vous devez régler le port en mode DVI PC ou Périph. DVI sous Modif. Nom.

✎✎ Les options Ext. et PC sont toujours activées.

[7790_FRE]BN68-02696B-00L04.indb 11

NavigationMUTE dans les menus

Utilisation du bouton INFO (Guide Now & Next)

Avant d’utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu afin de sélectionner et de régler les

Media.p

3Dmenu précédent. 2 Bouton RETURN : ermet de revenir au @TV

La méthode d’accès peut varier en fonction du menu sélectionné.

Media Play MediaPlay Progr. TV enreg.

Afficher périph. E Entrer R Retour

¦ Connexion d’un périphérique USB 1.

Connectez un périphérique USB contenant des programmes TV enregistrés, des fichiers photo, de la musique et/ou des films à la prise USB 1 (HDD) ou USB 2 située sur le côté du téléviseur.

Lorsqu’un périphérique USB est connecté au téléviseur, une fenêtre contextuelle s’ouvre. Vous pouvez alors sélectionner Media Play.

Panneau arrière du téléviseur

¦ Connexion à l’ordinateur par le biais du réseau Vous pouvez lire les images, la musique et les vidéos enregistrées sur votre ordinateur à l’aide d’une connexion réseau en mode Media Play.

✎ Si vous utilisez Media Play par le biais d’un fichier enregistré sur votre ordinateur, vous devez télécharger “PC Share Manager” et le manuel utilisateur sur le site Web “www.samsung.com”. Panneau arrière du téléviseur

Adaptateur LAN sans fil Samsung External Modem (ADSL/VDSL/Cable TV)

Pour plus d’informations sur la configuration de votre réseau, reportez-vous à la section “Connexion réseau” (p. 30). – Nous recommandons de placer le téléviseur et l’ordinateur sur le même sous-réseau. Les 3 premières parties de l’adresse de sousréseau du téléviseur et les adresses IP du PC doivent être les mêmes et seule la dernière partie (adresse de l’hôte) doit être modifiée. (ex. adresse IP: 123.456.789.**) A l’aide d’un câble réseau, connectez le modem externe et l’ordinateur sur lequel le programme Samsung PC Share Manager sera installé. – Vous pouvez connecter directement le téléviseur à un ordinateur sans passer par un routeur.

[7790_FRE]BN68-02696B-00L04.indb 37

Fonctions avancées ✎✎Fonctions non prises en charge lors de la connexion à l’ordinateur via le réseau:

xx Fonctions Fond musica et Paramètres de musique de fond. xx Tri des fichiers par préférence dans les dossiers Photos, Musique et Vidéos. xx Bouton� (Retour arrière) ou µ (Avance rapide) pendant la lecture d’un film.

✎✎Les sous-titres intégrés multi-audio Divx DRM ne sont pas pris en charge. ✎✎Samsung PC Share Manager doit être autorisé par le pare-feu de l’ordinateur. ✎✎Lors de l’utilisation du mode Media Play sur une connexion réseau, selon les fonctions du serveur fourni :

xx La méthode de tri peut varier. xx Il se peut que la fonction de recherche de scène ne soit pas prise en charge. xx Il se peut que la fonction Lecture en continu, qui reprend la lecture d’une vidéo interrompue, ne soit pas prise en charge. –– La fonction Lecture en continu ne prend pas en charge plusieurs utilisateurs. (Elle mémorisera uniquement l’endroit auquel l’utilisateur le plus récent a arrêté la lecture.)

xx Le bouton ◄ ou ► risque de ne pas fonctionner avec certaines informations de contenu. xx Il est possible que la lecture d’un fichier vidéo dans Media Play via une connexion réseau soit saccadée.

✎✎Il se peut que le fonctionnement ne soit pas correct avec des fichiers multimédias sans licence. ✎✎Ce qu’il faut savoir avant d’utiliser la fonction Media Play

xx Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. xx Le système de fichiers prend en charge les formats FAT16, FAT32 et NTFS. xx Il est possible que certains types d’appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur.

xx Media Play ne prend en charge que les périphériques de stockage de masse USB de la catégorie MSC. Cette dernière est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB, lecteurs de cartes Flash et disques durs USB (les concentrateurs USB ne sont pas pris en charge). Les périphériques doivent être connectés directement au port USB du téléviseur.

xx Avant de connecter l’appareil au téléviseur, sauvegardez vos fichiers afin d’éviter qu’ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenue responsable de la perte de données ou de l’endommagement d’un fichier de données.

xx Connectez un disque dur USB au port dédié, le port USB 1 (HDD). xx Ne déconnectez pas le périphérique USB en cours de chargement. xx Plus la résolution de l’image est élevée, plus le temps d’affichage à l’écran sera long. xx La résolution JPEG maximale prise en charge est de 15360 x 8640 pixels. xx Pour les fichiers non pris en charge ou endommagés, le message “Format de fichier inconnu” s’affiche. xx Si le critère de tri est défini sur Aff. de base, il est possible d’afficher jusqu’à 1000 fichiers dans chaque dossier. xx Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d’un site payant ne peuvent pas être lus. La

technologie de gestion des droits numériques (DRM) prend en charge la création de contenu, la distribution et la gestion du contenu de manière intégrée et complète (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements.

xx Si plusieurs périphériques PTP sont connectés, vous ne pouvez en utiliser qu’un à la fois. xx Si plusieurs périphériques MSC sont connectés, il se peut que certains d’entre eux ne soient pas reconnus. Un périphérique USB nécessitant beaucoup de puissance (plus de 500 mA ou 5 V) ne sera peut-être pas pris en charge.

xx Si un message d’avertissement de surcharge s’affiche lorsque vous connectez ou utilisez un périphérique USB, il se peut que le périphérique ne soit pas reconnu ou qu’il fonctionne mal.

xx Si aucune entrée n’a été reçue au cours de la période définie dans le paramètre Temps protection auto, l’économiseur d’écran s’active. xx Le mode d’économie d’énergie de certains disques durs externes peut être désactivé automatiquement lors d’une connexion au téléviseur. xx Si un câble d’extension USB est utilisé, il se peut que le périphérique USB ne soit pas reconnu ou que les fichiers qui y sont stockés ne soient pas lus.

xx Si un périphérique USB connecté au téléviseur n’est pas reconnu, si la liste des fichiers qui y sont stockés est corrompue ou si un fichier de la liste est illisible, connectez le périphérique en question à l’ordinateur, formatez le périphérique et vérifiez la connexion.

xx Si un fichier supprimé depuis le PC apparaît encore lors de l’exécution de Media Play, utilisez la fonction “Vider la Corbeille” du PC pour supprimer définitivement ce fichier.

[7790_FRE]BN68-02696B-00L04.indb 38

04 Accédez au fichier de votre choix à l’aide des boutons haut/bas/droite/gauche et appuyez ensuite sur le bouton ENTERE ou � (Lecture). La lecture du fichier commence.

✎✎Prise en charge de Afficher périph. et Accueil dans la page d’accueil Media Play. Information: Vous pouvez vérifier le nom du fichier sélectionné, le nombre de fichiers, ainsi que la page.

Enter e

Les options du menu principal apparaissent à l’écran: Image, Son, Canal, Configuration, Entrée, Application, Assistance. Sélectionnez une icône à l’aide du bouton ▲ ou ▼. Appuyez sur ENTERE pour accéder au sous-menu. Sélectionnez le sous-menu de votre choix à l’aide du bouton ▲ ou ▼. Réglez la valeur d’un élément à l’aide du bouton ◄ ou ►. Les informations de réglage affichées à l’écran peuvent varier en fonction du menu sélectionné. Appuyez sur le bouton ENTERE pour terminer la configuration. Appuyez sur EXIT.

Unclassified No Detaild Information

Planification des émissions à regarder

3 Bouton MENU : permet d’afficher le menu principal à l’écran. AD SUBT. 4 Bouton EXIT : permet de P.SIZE quitter le menu affiché à l’écran. Maniement de l’affichage à l’écran (OSD)

Guide Les informations du Guide électronique des programmes (EPG) sont fournies par les diffuseurs. Les programmes planifiés fournis par les diffuseurs vous permettent de planifier les émissions que vous souhaitez regarder, de telle sorte que le téléviseur change automatiquement de chaîne à l’heure indiquée. Des entrées de programmes peuvent être vides ou ne pas être à jour en raison de l’état d’une chaîne.

Utilisation de la Vue chaînes

2:10 Mar 1 Jui DTV Air 800 five Home and Away 18:00 - 18:30 Drama

Dani is devastated when scott makes clear his views on marriage...

Vue chaînes - TV Aujourd’hui 27 Discovery 28 DiscoveryH&L 800 five 24 price-drop.tv 16 QVC 6 R4DTT

18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information

19:00 - 20:00 Tine Team Fiv...

Information k Page E Regarder

[7790_FRE]BN68-02696B-00L04.indb 12

2:10 Mar 1 Jui DTV Air 800 five Family Affairs 18:00 - 18:30

Chaînes: affiche la liste des chaînes selon le type de chaîne.

* Mes chaînes: affiche le groupe du canal.

Satellite: affiche la liste des canaux en fonction du signal du satellite.

Programmé: affiche tous les programmes réservés actuellement.

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

Diffusion programmée 18:30 Aujourd’hui 19:15 Aujourd’hui

)Family Affairs )Dark Angel

✎✎Utilisation des boutons de couleur avec la fonction

Utilisation de l’option Diffusion programmée

Rouge (Antenne): permet de basculer entre Hertzien, Câble et Satellite.

Vert (Zoom) : agrandit ou réduit un numéro de chaîne. Jaune (Sélectionner): sélectionnez les chaînes voulues, puis appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées en même temps. La marque c s’affiche à gauche des chaînes sélectionnées.

Rouge (Mode aff.): affiche la liste des programmes en cours de diffusion ou à venir.

Jaune (+24 heures): affiche la liste des programmes qui seront diffusés dans plus de 24 heures.

Le bouton bleu (Mode CH): permet de sélectionner le type des chaînes à afficher dans la fenêtre Vue chaînes:

xx k (Page): passe à la page précédente ou suivante. xx T (Outils): affiche le menu d’options Gestion chaînes.

–– Le Mode CH varie en fonction de la source d’antenne. 4 Information: affiche des détails sur le programme sélectionné. 5 k (Page): passe à la page précédente ou suivante. 6 Bouton ENTERE –– Si vous sélectionnez le programme en cours, vous pouvez le regarder. –– Si vous sélectionnez un programme à venir, vous pouvez le réserver. Pour annuler la programmation, appuyez de nouveau sur ENTERE et sélectionnez Annuler progr..

Sélectionnez une chaîne et appuyez sur le bouton

Ajoutez ou supprimez une chaîne dans les groupes Ma chaîne de votre choix: 1, 2, 3 ou 4.

Une fois les paramètres modifiés, la liste des chaînes pour chaque groupe peut être affichée dans mes chaînes.

xx Vous pouvez sélectionner un ou plusieurs groupes.

TV Radio Donn/autre Libre Brouillé Trouvé Zoom

3 BBC World 23Enr. Programmé bid-up.tv Rappel progr. 33 Boonerang Modif. num. chaîne 32Supprimer Cartoon Nwk 5 Class News d 4 Coming Soon 27 Discovery Sélectionner

Tri des canaux k Page T Outils

L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. ■■ Chaîne numérique: permet de changer de pays pour les chaînes numériques. ■■ Chaîne analogique: permet de changer de pays pour les chaînes analogiques.

Recherche automatiquement une chaîne et la mémorise dans le téléviseur.

✎✎Il est possible que les numéros de programme attribués

automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche.

■■ Antennes (Hertzien / Câble / Satellite): sélectionnez la source d’antenne à mémoriser.

Liste des chaînes Vous pouvez afficher toutes les chaînes recherchées.

15Modifier mesabc1 chaînes

Avant que votre téléviseur ne puisse commencer à mémoriser les chaînes disponibles, vous devez spécifier le type de la source du signal reliée au téléviseur (c’est-à-dire : système Hertzien, Câble ou Satellite).

Lorsque l’option Antennes est réglée sur Hertzien ou Câble:

✎✎ remarque

xx Cette fonction n’est disponible que si l’option Verrouillage Parental est définie sur Activé

xx L’écran de saisie du code PIN apparaît. Entrez votre

code PIN à 4 chiffres ; “par défaut “0-0-0-0”. Modifiez le code PIN à l’aide de l’option Modifier PIN.

■■ Rappel progr.: vous pouvez programmer l’affichage automatique d’une chaîne déterminée à l’heure prévue. Avant d’utiliser cette fonction, vous devez régler l’heure.

✎✎ Lorsqu’une chaîne numérique est sélectionnée, appuyez sur le bouton dans Gestion chaînes ► pour afficher le programme numérique.

■■ Enr. Programmé (chaînes numériques uniquement) : vous permet d’enregistrer un programme en cours de diffusion ou d’établir une réservation pour un programme planifié.

✎✎ Vous devez connecter au téléviseur un périphérique USB disposant d’une mémoire minimale de 4 Go.

✎✎ Une unité de stockage USB ne peut pas enregistrer avant d’avoir réalisé le Test de perf. du périph.

✎✎ En cas de disque dur USB, plus de 5 400 tr/min ✎✎ En cas de clé USB, USB 2.0 et SLC. (La taille minimale de la clé USB est de 2 Go.)

■■ Tri des canaux (chaînes analogiques uniquement): cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cela peut s’avérer nécessaire après avoir utilisé la mémorisation automatique. ■■ Réorganiser (lorsque l’option Antenne est définie sur Satellite): réorganisez la gestion des chaînes dans l’ordre numérique. ■■ Supprimer: Vous pouvez supprimer une chaîne afin d’afficher les chaînes de votre choix. ■■ Sélectionner tout / Désélectionner tout: permet de sélectionner toutes les chaînes ou de désélectionner celles sélectionnées dans le gestionnaire de chaînes.

■■ Fréq. début / Fréq. fin: définit la fréquence de début ou de fin (différente dans chaque pays). ■■ Taux de symbole: affiche les taux de symboles disponibles. ■■ Modulation: affiche les valeurs de modulation disponibles.

[7790_FRE]BN68-02696B-00L04.indb 16

■■ Infos modif. : modifiez une émission que vous avez réservée. ■■ Annuler progr.: annulez une émission que vous avez réservée. ■■ Information: permet d’afficher les informations relatives à une émission que vous avez réservée (et d’en modifier les informations de réservation). ■■ Sélectionner tout / Désélectionner tout: permet de sélectionner ou de désélectionner tous les programmes réservés.

Transfert liste chaînes Entrez votre code PIN à quatre chiffres. Importe ou exporte la carte des chaînes. Vous devez connecter un périphérique de stockage USB pour utiliser cette fonction. ■■ Importer depuis le périphérique USB: permet d’importer une liste de chaînes depuis un périphérique USB. ■■ Exporter vers le périphérique USB: permet d’exporter une liste de chaînes vers un périphérique USB. Cette fonction est disponible lorsqu’un périphérique USB est connecté.

Réglage fin Si le signal est faible ou déformé, vous pouvez effectuer manuellement un réglage fin du canal.

✎✎Si le signal est faible ou déformé, vous pouvez effectuer

manuellement un réglage fin du canal. Les chaînes finement réglées sont marquées par un astérisque “*”.

✎✎Pour réinitialiser le réglage précis, sélectionnez Réinit.. Menu Image

¦¦ Changement du mode Image prédéfinie

Mode t Sélectionnez le type d’image que vous préférez.

Lum. Cellules / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d’image.

Hdmi/pc

✎✎ La valeur Modif. pixel peut changer selon le mode et la taille du moniteur (pouces).

✎✎ Cette fonction n’est pas disponible en mode

–– Ne regardez pas d’images 3D si vous êtes incohérent, somnolent, fatigué ou malade. Evitez de regarder des images 3D pendant de longues heures. –– Même les personnes sans antécédent personnel ou familial d’épilepsie ou d’attaque peuvent se trouver dans un état non diagnostiqué qui peut causer des “crises d’épilepsie photosensibles”. –– Si vous constatez l’un des symptômes suivants, détournez-vous immédiatement des images 3D et consultez un spécialiste : (1) vision altérée ; (2) étourdissement ; (3) vertige ; (4) mouvement involontaire comme un spasme à l’œil ou au muscle ; (5) confusion ; (6) nausée ; (7) perte des repères ; (8) convulsions ; (9) crampes ; et/ ou (10) désorientation. Les parents doivent surveiller et demander à leurs enfants s’ils ressentent l’un des symptômes précités. Les enfants et les adolescents sont plus sujets à ressentir ces symptômes que les adultes.

Adapter à écran. Temps protection auto (10 min / 20 min / 40 min / 1 heure / Arrêt): Si l’écran est inutilisé et affiche une image fixe pendant un certain temps défini par l’utilisateur, l’économiseur d’écran est activé de manière à prévenir la formation d’images parasites sur l’écran. Défilement : Cette fonction supprime les images résiduelles à l’écran en déplaçant tous les pixels sur l’écran, selon le motif. utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l’écran, en particulier lorsque vous affichez une image fixe à l’écran pendant une longue période. La fonction de suppression d’images résiduelles doit être exécutée pendant longtemps (environ une heure) pour supprimer efficacement les images résiduelles. Si l’image résiduelle n’est pas supprimée après l’exécution de cette fonction, répétez l’opération. Appuyez sur n’importe quelle touche de la télécommande pour annuler cette fonction. Gris de bord (Sombre / Clair): si vous regardez la télévision dans un rapport d’écran 4:3, l’écran est protégé contre tout dommage grâce à l’ajustement de la balance des blancs sur les côtés gauche et droit.

xx Regarder la télévision pendant de nombreuses heures en

¦¦ Regarder la télévision à l’aide de la fonction 3D

elles ont été conçues. Porter des lunettes 3D à d’autres fins (comme lunettes de vue, de soleil ou de protection, par exemple) peut, en effet, occasionner des blessures physiques ou des troubles de la vision.

[[attention

xx Une supervision particulière est requise de la part des

parents lorsque des enfants ou des adolescents regardent des images 3D.

xx Avertissement contre l’épilepsie photosensible et d’autres risques de santé –– Certains spectateurs peuvent être victimes d’une crise d’épilepsie ou d’une attaque lorsqu’ils sont exposés à certaines images ou lumières clignotantes qui peuvent être contenues dans certaines images télévisuelles ou jeux vidéo. Si vous êtes sujet à ce type de pathologie ou s’il existe des antécédents familiaux, consultez un spécialiste avant d’utiliser la fonction 3D.

se tenant trop près de l’écran peut affaiblir votre vision.

xx Le fait de regarder la télévision pendant plusieurs heures avec

des lunettes 3D peut provoquer des maux de tête ou une sensation de fatigue. En cas de maux de tête, de fatigue ou de vertiges, arrêtez de regarder la télévision et reposez-vous.

xx Certaines images 3D peuvent surprendre les spectateurs.

L’utilisation de la fonction 3D est déconseillée aux femmes enceintes, aux personnes âgées, épileptiques et souffrant de maladies physiques graves.

xx Les images 3D sont déconseillées aux personnes en

mauvaise condition physique, en manque de sommeil ou ayant consommé de l’alcool.

xx Soyez attentif aux éléments qui vous entourent. Ce produit

est conçu pour être utilisé en immersion. N’utilisez PAS ce produit près d’une cage d’escalier ouverte, de câbles, de balcons ou d’autres objets sur lesquels on peut trébucher, contre lesquels on peut se cogner, que l’on peut renverser ou casser. En effet, si vous sursautez ou vous imaginez que les images 3D sont réelles, vous risquez de casser un objet ou de vous blesser en faisant un mouvement brusque.

xx Utilisez les lunettes 3D uniquement pour le but pour lequel

xx Les vidéos en immersion peuvent éventuellement avoir des

effets défavorables sur l’utilisateur, y compris des nausées, des troubles de la perception, une désorientation, une fatigue oculaire et une diminution de la stabilité posturale. Faites des pauses fréquentes pour réduire le risque de subir ces effets, comme il l’est habituellement suggéré de le faire pour d’autres appareils, tels que les claviers et les écrans d’ordinateur, que l’on a tendance à fixer ou sur lesquels on se concentre. Si vos yeux montrent des signes de fatigue ou de dessèchement, ou si vous présentez l’un des symptômes précités, arrêtez immédiatement d’utiliser cet appareil et ne recommencez pas avant au moins trente minutes après que les symptômes se sont dissipés.

xx La distance de visualisation idéale devrait correspondre à au moins trois fois la hauteur de l’écran. Nous recommandons une position assise où les yeux du spectateur sont au même niveau que l’écran.

[7790_FRE]BN68-02696B-00L04.indb 20

disponibles lorsque la résolution est 720p, 1080i et 1080p en mode DTV, HDMI et USB ou réglée sur Connexion PC par câble HDMI/DVI.

✎✎ Les options “Bande verticale”, “Ligne par ligne” et

“Damier” sont disponibles lorsque la résolution est réglée sur Connexion PC par câble HDMI/DVI.

✎✎ L’option “Fréquence” affiche la fréquence (60Hz

uniquement) lorsque la résolution est définie sur PC.

Cette incroyable nouvelle fonction vous permet de regarder du contenu 3D. Pour en profiter pleinement, vous devez acquérir des lunettes 3D Samsung (SSG-2100AB, SSG-2200AR, SSG-2200KR) afin de regarder des vidéos 3D. Ces lunettes sont vendues séparément. Pour obtenir des informations d’achat plus détaillées, contactez le revendeur qui vous a vendu ce téléviseur.

✎✎ Des options “côte à côte” et “Haut et Bas” sont

■■ 3D → 2D (Arrêt / Activé): affiche uniquement l’image pour l’œil gauche.

✎✎ Cette fonction est désactivée lorsque Mode 3D est défini sur “2D → 3D” ou sur Arrêt.

■■ Profondeur: règle la mise au point/profondeur en mode “2D → 3D”.

✎✎ Cette fonction s’active uniquement lorsque l’option

Mode 3D est définie sur “2D → 3D”.

■■ Correction d’image: règle l’image pour l’œil gauche et l’œil droit.

Hdmi2, hdmi3, hdmi4, pc

■■ PIP (Arrêt / Activé): active ou désactive la fonction PIP. ■■ Canal: permet de choisir la chaîne affichée dans l’écran secondaire. ■■ Taille (Õ / à / À / Œ): permet de sélectionner une taille pour l’image secondaire. ■■ Position (à / – / - / œ): permet de sélectionner une position pour l’image secondaire.

✎✎ En mode Double (À, Œ), la Position n’est pas réglable.

■■ Sélection du son (Principal / Secondaire): vous pouvez sélectionner le mode audio de votre choix (Principal / Secondaire) en mode PIP.

Télécommande sans fil Active ou désactive les commandes à distance ou donne l’autorisation de les utiliser.

[7790_FRE]BN68-02696B-00L04.indb 27

Fonctions de base Menu Assistance

Installation de la version la plus récente

✎✎Le diagnostic automatique peut prendre quelques minutes ; ce phénomène est normal.

■■ Test de l’image (Oui / Non): utilisez cette option pour rechercher d’éventuels problèmes d’image. ■■ Test du son (Oui / Non): utilisez la mélodie intégrée pour rechercher d’éventuels problèmes sonores.

✎✎ Si les haut-parleurs du téléviseur restent muets, avant

d’effectuer le test du son, vérifiez que l’option Sélection Haut-parleur est réglée sur Haut-parleur TV dans le menu Son.

✎✎ La mélodie est diffusée pendant le test, même si l’option Sélection Haut-parleur est réglée sur Ht-parl ext ou si le son a été désactivé en appuyant sur le bouton MUTE.

■■ Informations de signal: (chaînes numériques uniquement) la qualité de réception des chaînes HDTV est parfaite ou les chaînes sont indisponibles. Réglez votre antenne afin d’augmenter l’intensité du signal. ■■ Résolution des problèmes: consultez cette description s’il vous semble que le téléviseur rencontre un problème.

✎✎ Si aucun des conseils de dépannage ne s’applique au problème rencontré, contactez le service clientèle de Samsung.

■■ En ligne: permet de mettre le logiciel à niveau par Internet.

✎✎ Commencez par configurer votre réseau. Pour plus

d’informations sur l’utilisation de la fonction Config. du réseau, reportez-vous à la section “Connexion réseau”.

✎✎ Si la connexion Internet ne fonctionne pas correctement, il se peut que la connexion soit interrompue. Réessayez le téléchargement. Si le problème persiste, effectuez la procédure de téléchargement USB et procédez à la mise à niveau.

■■ Canal: met à niveau le logiciel en utilisant le signal de radiodiffusion.

✎✎ Si la fonction est sélectionnée pendant la période de

Mise à niveau du logiciel Mise à niveau du logiciel peut être effectuée via le téléviseur lorsqu’il est connecté à Internet ou en téléchargeant le micrologiciel le plus récent sur une unité de stockage USB à partir de “www. samsung.com”. Version actuelle le logiciel déjà installé sur le téléviseur.

✎✎Le numéro de version est affiché au format suivant : “année/ mois/jour_version”.

Mise à niveau du logiciel Version actuelle

■■ USB : insérez dans le Panneau arrière du téléviseur téléviseur un lecteur USB contenant la mise à niveau du micrologiciel, ou téléchargée depuis le (HDD) site “www.samsung. com”. Veillez à ne pas Lecteur USB couper l’alimentation ni retirer le lecteur USB pendant l’application des mises à niveau. Une fois la mise à niveau du microprogramme terminée, le téléviseur se met automatiquement hors tension, puis se rallume. Lorsque la mise à niveau du logiciel est terminée, les paramètres vidéo et audio par défaut sont réinitialisés. Nous vous recommandons de noter vos réglages pour les rétablir facilement après la mise à niveau.

transmission du logiciel, ce dernier est automatiquement recherché et téléchargé.

✎✎ Le temps nécessaire au téléchargement du logiciel dépend de l’état du signal.

■■ Mise à niveau en mode veille : une mise à niveau manuelle est automatiquement effectuée à l’heure indiquée. Etant donné que le courant est activé de façon interne, l’écran peut s’allumer brièvement pour les produits PDP. Le phénomène peut se poursuivre pendant plus d’une heure jusqu’à ce que la mise à jour du logiciel soit terminée. ■■ Autre logiciel (sauvegarde): Affiche la version du logiciel téléchargée par le biais de l’option En ligne. Cette fonction est activée si la procédure est interrompue au niveau de la dernière étape du processus de mise à niveau du logiciel.

En ligne Canal Mise à niveau en mode veille

Guide de connexion HD Consultez ces informations lors de la connexion de périphériques externes au téléviseur.

U Déplacer E Entrer R Retour

Audio out

Modes d’affichage (Entrées D-Sub et HDMI/DVI) La résolution optimale est de 1920 X 1080 à 60 Hz. Mode

Fréquence horizontale (kHz)

Fréquence d’horloge pixels (MHz)

Polarité de synchronisation (H/V)

640 x 480 832 x 624 1152 x 870

Vesa cvt

720 x 576 1152 x 864 1280 x 720 1280 x 960

35,910 53,783 56,456 75,231

59,950 59,959 74,777 74,857

32,750 81,750 95,750 130,000

Suivez les étapes 1 à 6 de la procédure de configuration

Définissez l’option Config. prot. Internet sur Manuel.

Appuyez sur le bouton ▼ de la télécommande pour accéder au premier champ de saisie.

Entrez les paramètres Adresse IP, Masque de sous-réseau, Passerelle et Serveur DNS. Utilisez les touches numériques de votre télécommande pour saisir des chiffres et les touches fléchées pour passer d’un champ de saisie à un autre.

Une fois cette opération terminée, appuyez sur le bouton RETURN de votre télécommande.

Sélectionnez Test réseau pour vérifier la connexion Internet.

U Déplacer E Entrer R Retour

Définissez l’option Config. prot. Internet sur Auto..

L’option Auto. récupère et entre automatiquement les valeurs Internet requises.

Une fois cette opération terminée, appuyez sur le bouton RETURN de votre télécommande.

10. Sélectionnez Test réseau pour vérifier la connexion Internet.

Si la fonction réseau n’a pas récupéré les valeurs de

connexion au réseau, consultez les instructions relatives au mode Manuel.

[7790_FRE]BN68-02696B-00L04.indb 31

Fonctions avancées ¦¦ Connexion à un réseau sans fil Pour établir une connexion sans fil entre le téléviseur et le réseau, vous avez besoin d’un routeur ou d’un modem et d’un adaptateur LAN sans fil Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que vous connectez à la prise USB située sur le panneau latéral ou arrière du téléviseur. Voir l’illustration ci-dessous.

✎✎ Pour utiliser la fonction SWL(Samsung Wireless Link), connectez-la au port USB 1 (HDD). Connecteur LAN mural

Routeur IP sans fil (point d’accès avec serveur DHCP)

Panneau arrière du téléviseur

ou Adaptateur LAN sans fil Samsung Câble LAN

L’adaptateur LAN sans fil de Samsung est vendu séparément. Vous pouvez vous le procurer auprès de certains revendeurs, sur les sites de commerce électronique et sur Samsungparts.com. Cet adaptateur prend en charge les protocoles de communication IEEE 802.11A/B/G et N. Samsung vous conseille d’utiliser le protocole IEEE 802.11N. Si vous lisez la vidéo sur une connexion IEEE 802.11B/G, des saccades risquent d’apparaître.

Connectez votre téléviseur au réseau local en suivant la

procédure décrite à la section précédente. 2.

Allumez le téléviseur, appuyez sur le bouton MENU de la télécommande, utilisez le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTERE.

Attendez 2 minutes, puis connectez l’adaptateur LAN sans fil Samsung au téléviseur. Une fois l’adaptateur branché, la fenêtre contextuelle s’affiche.

Utilisez le bouton ▲ ou ▼ pour sélectionner Réseau dans le menu Configuration et appuyez ensuite sur le bouton ENTERE.

Aussitôt la connexion établie, placez le point d’accès parallèlement à l’adaptateur LAN sans fil Samsung, en laissant un espace maximum de 25 cm.

Dans l’écran Réseau, sélectionnez Type de réseau.

Définissez l’option Type de réseau sur Sans fil.

Sélectionnez Config. du réseau. L’écran Config. du réseau apparaît.

[7790_FRE]BN68-02696B-00L04.indb 33

Fonctions avancées Config. du réseau Sélectionnez un réseau.

Si la fenêtre contextuelle Sécurité/PIN s’affiche, passez à l’étape 6. Si l’écran de connexion réseau apparaît, passez à l’étape 10.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Sécurité ou PIN. Pour la plupart des réseaux domestiques, vous devez choisir Sécurité (pour Code de sécurité). L’écran Sécurité apparaît.

Config. du réseau Code de sécurité

PBC(WPS) U Déplacer E Entrer R Retour

Appuyez sur le bouton rouge de votre télécommande.

Appuyez sur le bouton PBC (WPS) de votre routeur dans les deux minutes. Votre lecteur TV récupère automatiquement tous les paramètres réseau dont il a besoin et se connecte à votre réseau.

Une fois la connexion configurée, appuyez sur le bouton RETURN pour quitter l’écran Config. du réseau. 7.

des écrans de configuration que vous avez utilisés pour configurer votre routeur ou modem.

Pour configurer automatiquement la connexion sans fil, procédez comme suit : 1. Suivez les étapes 1 à 6 de la section “Configuration à l’aide de la méthode PBC (WPS)” (p. 33).

Appuyez sur le bouton ▼ pour sélectionner Config. prot. Internet, puis sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis sur ENTERE. Appuyez sur le bouton ▲ pour accéder à l’option Sélectionnez un réseau, puis sur le bouton ENTERE. La fonction Réseau recherche les réseaux sans fil disponibles. Lorsque vous avez terminé, la liste des réseaux disponibles s’affiche.

Dans l’écran Sécurité, entrez la phrase de passe de votre réseau.

✎✎ La phrase de passe doit normalement se trouver sur l’un

Procédure de configuration automatique

Espace n Déplacer E Entrer R Retour

Config. du réseau (Auto.) La plupart des réseaux sans fil disposent d’un système de sécurité en option qui oblige les périphériques qui y accèdent à transmettre un code de sécurité chiffré, appelé Clé d’accès ou de sécurité. Cette clé de sécurité repose sur une phrase de passe ; il s’agit généralement d’un mot ou d’une série de lettres et de chiffres d’une longueur donnée que vous avez été invité à saisir lors de la configuration de la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration et qu’une clé de sécurité est définie pour votre réseau sans fil, vous devrez saisir la phrase de phase lors de la procédure de configuration.

Pour entrer la phrase de passe, suivez les instructions cidessous : –– Appuyez sur les boutons numériques de la télécommande pour entrer des chiffres. –– Utilisez les boutons de direction de la télécommande pour passer d’un bouton à un autre sur l’écran Code de sécurité. –– Appuyez sur le bouton rouge pour changer la casse ou afficher des symboles/caractères. –– Pour entrer une lettre ou un symbole, vous devez y accéder, puis appuyer sur le bouton ENTERE. –– Pour supprimer le dernier caractère saisi (chiffre ou lettre), appuyez sur le bouton vert de la télécommande. Une fois cette opération terminée, appuyez sur le bouton bleu de votre télécommande. L’écran de connexion réseau apparaît.

Attendez que le message de confirmation de connexion

s’affiche, puis appuyez sur le bouton ENTERE. L’écran Config. du réseau s’affiche à nouveau. 11. Pour tester la connexion, appuyez sur le bouton RETURN, sélectionnez Test réseau et appuyez enfin sur le bouton ENTERE.

Dans la liste des réseaux, appuyez sur le bouton ▲ ou ▼ pour sélectionner un réseau, puis sur le bouton ENTERE.

✎✎ Si le point d’accès est caché (Invisible), vous devez

sélectionner l’option Ajouter réseau et entrer les valeurs Nom du réseau (SSID) et Code de sécurité pour établir la connexion.

[7790_FRE]BN68-02696B-00L04.indb 34

Config. du réseau (Manuel)

l’adaptateur LAN sans fil Samsung vous permet de vous connecter à un périphérique mobile sans faire usage d’un point d’accès, en utilisant un réseau point-à-point.

Si les autres méthodes ne fonctionnent pas, vous devez saisir manuellement les valeurs de configuration du réseau.

SWL(Samsung Wireless Link) est défini sur Arrêt.

Procédure de connexion au nouvel appareil ad hoc 1.

Suivez les étapes 1 à 6 de la section “Configuration à l’aide de la méthode PBC (WPS)” (p. 33).

Choisissez l’option Sélectionnez un réseau. La liste des appareils/réseaux s’affiche.

Dans la liste des appareils, appuyez sur le bouton bleu de la télécommande.

Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs Windows, procédez comme suit : 1. Cliquez avec le bouton droit de la souris sur l’icône Réseau située dans le coin inférieur droit de l’écran. 2.

Cliquez sur Etat dans le menu contextuel.

Cliquez sur Assistance dans la boîte de dialogue affichée.

Cliquez sur le bouton Détails dans l’onglet Assistance. Les paramètres du réseau s’affichent.

✎✎ Le message Ad-hoc est connex. Wi-Fi directe avec

Procédure de configuration manuelle

Saisissez le Nom du réseau (SSID) généré, puis le Code de sécurité dans le périphérique auquel vous souhaitez vous connecter.

Appuyez sur le bouton ▼ pour sélectionner Config. prot. Internet, puis sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Manuel, puis sur ENTERE.

Appuyez sur le bouton ▼ pour accéder au premier champ de saisie (Adresse IP).

Utilisez les boutons numériques pour saisir des chiffres.

Après avoir renseigné un champ, utilisez le bouton ► pour passer au champ suivant. Vous pouvez également utiliser les autres boutons fléchés pour vous déplacer vers le haut, vers le bas ou vers l’arrière.

Entrez les paramètres Adresse IP, Masque de sous-réseau et Passerelle.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner DNS.

Appuyez sur le bouton ▼ pour accéder au premier champ de saisie DNS. Entrez les valeurs numériques comme indiqué précédemment.

Une fois cette opération terminée, appuyez sur le bouton ▲ pour accéder à l’option Sélectionnez un réseau. Sélectionnez votre réseau, puis appuyez sur le bouton ENTERE.

téléphone portable ou PC. La fonctionnalité du système de réseau existant est peut-être restreinte. Souhaitez-vous changer la connexion réseau? s’affiche.

Obtention des valeurs de connexion au réseau
