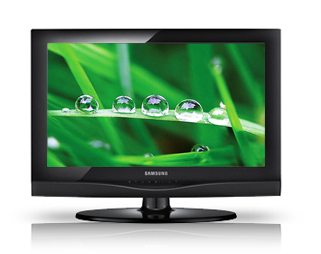

Mode d'emploi téléviseur Samsung LE32C350D1W

Présentation

Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.

Avis concernant le téléviseur numérique Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. 2. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l’instant. 3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. 4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés. 5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. 6. Pour plus d’informations, contactez votre service client Samsung. ✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliore

Avertissement d’image fixe Evitez d’afficher sur l’écran des images fixes (telles que des photos au format JPEG) ou des éléments d’images fixes (tels que des logos de programmes TV, un format d’image 4:3 ou panoramique, bandeaux d’actualités ou d’informations boursières au bas de l’écran, etc.). L’affichage permanent d’images fixes risque, en effet, d’entraîner une usure irrégulière du phosphore d’écran, ce qui peut se traduire par une dégradation de la qualité d’image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes : • Evitez d’afficher le même canal de télévision pendant de longues périodes. • Essayez toujours d’afficher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi.

Sécurisation de l’espace d’installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci.

✎✎ Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics. xx L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ L’aspect peut varier en fonction du produit. Installation avec un pied.

Installation avec un support de montage mural. 10 cm

Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Élimination des batteries de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veil

Accessoires Présentation du panneau de commande Présentation de la télécommande Raccordement à une antenne Plug & Play (configuration initiale)

Connexion à un périphérique AV Connexion à un système audio Connexion à un ordinateur Changement de la source d’entrée

Navigation dans les menus Utilisation du bouton INFO (Guide Now & Next) Planification des émissions à regarder Menus Chaîne Menu Image Menu Son Menu Configuration Menu Assistance

Informations supplémentaires

Fonction Télétexte de chaîne analogique Installation du support mural Verrou antivol Kensington Fixation du téléviseur au mur Dépannage Caractéristiques techniques Index

P.mode

Vérifiez la présence du symbole !

t Vous pouvez utiliser cette fonction en appuyant sur le bouton TOOLS de la télécommande.

Connexions Changement de la source d’entrée

Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes (telles qu’un lecteur DVD, un lecteur MTS Blu-ray, un décodeur câble ou un récepteur décodeur) connectées au téléviseur. ■

VCR / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée.

✎ Lorsque vous connectez un câble HDMI/DVI au port HDMI (DVI) IN , vous devez régler le port en mode DVI PC ou Périph. DVI sous Modif. Nom.

TV / Ext. / AV / Composant / PC /

■■ Réglage Luminosité (-2~+2) : permet d’augmenter la luminosité des images sombres. Désactivé en mode PC.

■■ Gamma : permet de régler l’intensité des couleurs primaires.

■■ Mode éco. (Arrêt / Bas / Moyen / Elevé / Image désactivée / Auto.) t : permet de régler la luminosité du téléviseur afin de réduire la consommation d’énergie. Si vous sélectionnez Image désactivée, l’écran est éteint, mais le son reste actif. Appuyez sur n'importe quel bouton, excepté celui du volume, pour allumer l'écran. ■■ Pas signal veille (Arrêt / 15 min / 30 min / 60 min) : active le mode Veille si l’état "Absence de signal" ou "Vérifier le signal du câble" reste actif pendant une période définie par l’utilisateur.

✎✎ Il est désactivé lorsque le PC est en mode d’économie d’énergie.

■■ RVB uniquement (Arrêt / Rouge / Vert / Bleu) : vous pouvez régler la Couleur ou la Teinte du Rouge, Vert ou Bleu pour l’image d’un dispositif externe (lecteur DVD, système home cinéma, etc.).

■■ Espace de couleur (Auto / Natif ) : Permet de régler la gamme des couleurs disponibles pour créer l'image. ■■ Balance blancs : permet de régler la température des couleurs afin d’obtenir une image plus naturelle. Aj. Rouge / Aj. Vert / Aj. Bleu : permet de régler la profondeur de chaque couleur (rouge, vert, bleu). Régl. Rouge / Régl. vert / Régl. bleu : permet de régler la luminosité de chaque couleur (rouge, vert, bleu). Réinit. : rétablit les paramètres par défaut de l’option Balance blancs.

¦¦ Modification des options d’image

■■ Ton chair : accentue le "Ton chair" rose.

Paramètres avancés (Disponible en mode Standard / Cinéma) Vous pouvez régler les paramètres avancés de votre écran, notamment la couleur et le contraste.

✎✎En mode PC, vous ne pouvez modifier que les options Contraste Dynamique, Gamma et Balance blancs.

Paramètres avancés Nuance de noir

Contraste Dynamique : Moyen Réglage Luminosité

U Déplacer E Entrer R Retour

■■ Nuance de noir (Arrêt / Sombre / Plus sombre / Le plus sombre) : sélectionnez le niveau de noir afin de régler la profondeur d’écran. ■■ Contraste Dynamique (Arrêt / Bas / Moyen / Elevé) : permet de régler le contraste de l’écran.

■■ Netteté des contours (Arrêt / Activé) : fait ressortir les contours des objets.

✎✎En mode PC, vous pouvez uniquement apporter des modifications aux options Nuance Coul. et Taille et Temps Protection auto.

Options d’image Nuance Coul. Taille Mode écran Filtre Bruit num. MPEG Nosie Filter Niv. noir HDMI Mode Film

: Normal : 16:9 : 16:9 : Auto. : Auto. : Normal : Arrêt

U Déplacer E Entrer R Retour

■■ Nuance Coul. (Froide / Normal / Chaude1 / Chaude2)

✎✎ Les options Chaude1 ou Chaude2 sont

désactivées lorsque le mode d’image est Dynamique.

✎✎ Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur.

Fonctions de base ■■ Taille : il se peut que votre décodeur câble / récepteur satellite dispose de son propre jeu de tailles d’écran. Il est toutefois vivement conseillé d’utiliser le mode 16:9.

■■ Mode Jeu (Arrêt / Activé) : lorsque vous connectez une console de jeux, telle qu’une PlayStation™ ou Xbox™, vous pouvez bénéficier d’une expérience ludique encore plus réaliste en sélectionnant le mode Jeu.

Utilisez ce menu pour définir le mode Sous-titres.

Texte numérique (Désactiver / Activer) (Royaume-Uni uniquement)

■■ Transparence menu (Lumineux / Sombre) : permet de GUIDE du menu. AD définir la transparence ■■ Mélodie (Arrêt / Bas / Moyen / Elevé) : cette option permet de définir la lecture d’une mélodie lors de la mise en marche ou l’arrêt du téléviseur.

Interface commune ■■ CI Menu : permet à l’utilisateur d’opérer une sélection dans le menu du module CAM. Sélectionnez le menu CI en fonction du menu PC Card. ■■ Infos sur l’application : affiche des informations sur le module CAM inséré dans l’emplacement CI et sur la "CARTE CI ou CI+" insérée dans le module CAM. Vous pouvez installer le module CAM, que le téléviseur soit allumé ou éteint.

Media.p

✎ Vérifiez que les éléments suivants sont inclus avec votre téléviseur LCD. S’il manque des éléments, contactez votre revendeur.

✎ La couleur et la forme des éléments peuvent varier en fonction du modèle. y Télécommande et piles (AAA x 2) y Instructions d’utilisation

y Chiffon de nettoyage y Carte de garantie / Manuel de sécurité (non disponible dans certains pays)

Pour installer le pied, consultez le guide approprié.

Présentation du panneau de commande

✎ La couleur et la forme du produit peuvent varier en fonction du modèle.

Capteur de la télécommande

Capteur de la télécommande

Permet d’allumer ou d’éteindre le téléviseur.

Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille. Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même façon que le bouton ENTERE de la télécommande. Affiche un menu à l'écran (ou OSD) reprenant les fonctions de votre téléviseur. Règle le volume. Dans le menu à l'écran, utilisez les boutons Y de la même façon que les boutons ◄ et ► de la télécommande.

SOURCEE MENU Y z Capteur de la télécommande

Permet de modifier les chaînes. Dans le menu à l'écran, utilisez les boutons z de la même façon que les boutons ▼ et ▲ de la télécommande. Dirigez la télécommande vers ce point du téléviseur.

Mode Veille Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L’appareil consomme toujours une petite quantité d’énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préférable de débrancher le cordon d’alimentation.

Permet d’allumer et éteindre la télévision. (P. 6)

Présentation de la télécommande

Permet d’afficher et de sélectionner les sources vidéo disponibles. (P. 10)

Permet de changer de chaîne.

Permet de couper temporairement le son.

Permet de choisir Télétexte, Double ou Mixte.

Permet de couper temporairement le son. Permet de régler le volume.

Permet de changer de chaîne.

Permet d’afficher le menu principal à l’écran. (P. 10) permet d’afficher l’application Media Play.

Affiche la liste des chaînes à l’écran. (P. 14)

Permet d’afficher le Guide électronique des programmes (EPG). (P. 11)

Permettent de sélectionner des éléments de menu à l’écran et de modifier les valeurs des menus.

Permet d’afficher des informations sur l’écran du téléviseur.

Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de quitter le menu. (P. 10)

Permet de revenir au menu précédent. (P. 10) Boutons des menus Gestion chaînes, Media Play, etc.

AD: sélection de la description audio. (Non disponible dans certains pays) (P. 18) P.SIZE: permet de choisir la taille d’image. (P. 16) SUBT.: affichage numérique des sous-titres (P. 20)

Installation des piles (type de pile : AAA)

Fonctions de base Navigation dans les menus

Utilisation de l’affichage à l’écran (OSD)

Avant d’utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu afin de sélectionner et de régler les différentes fonctions.

La méthode d’accès peut varier en fonction du menu sélectionné.

1 Bouton MENU : affiche le menu principal à l’écran. 2 Bouton ENTERE / Bouton directionnel : déplacez le curseur pour sélectionner un élément. Confirmez le réglage. 3 Bouton RETURN : revient au menu précédent. 4 Bouton EXIT : ferme le menu affiché à l’écran.

Les options du menu principal s'affichent sur l'écran : Image, Son, Chaîne, Configuration, Entrée, Application et Assistance. Sélectionnez une icône à l'aide du bouton ▲ ou ▼. Appuyez sur ENTERE pour accéder au sous-menu. Sélectionnez le sous-menu de votre choix à l'aide du bouton ▲ ou ▼. Réglez la valeur d'un élément à l'aide du bouton ◄ ou ►. Les informations de réglage affichées à l'écran peuvent varier en fonction du menu sélectionné. Appuyez sur le bouton ENTERE pour terminer la configuration. Appuyez sur EXIT.

l’état de certains paramètres audio et vidéo. Le Guide Now & Next affiche des informations quotidiennes sur les programmes de télévision en fonction de l’heure de diffusion. yy Faites défiler à l’aide des boutons ◄, ► pour afficher des informations sur le programme de votre choix, tout en regardant la chaîne actuelle. MTS yy Faites défiler FAV.CH à l’aide des boutons ▲, ▼ pour afficher des informations sur d’autres chaînes. Pour accéder à la chaîne actuellement sélectionnée, appuyez surP.MODE le bouton ENTERE.

Utilisation de l’option Diffusion programmée

2:10 Mar 1 Jui DTV Air 800 five Family Affairs 18:00 - 18:30 Drama

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

Diffusion programmée 18:30 19:15

)Family Affairs )Dark Angel

Rouge (Mode aff.) : affiche la liste des programmes en cours de diffusion ou à venir.

Jaune (+24 heures) : affiche la liste des programmes qui seront diffusés dans plus de 24 heures.

Planification des émissions à regarder

Bleu (Mode Ch.): Sélectionnez le type des chaînes à afficher dans la fenêtre Vue chaînes.

Unclassified No Detaild Information

–– Le Mode CH varie en fonction de la source d'antenne.

Les informations du Guide électronique des programmes (EPG) sont fournies par les diffuseurs. Les programmes planifiés fournis par les diffuseurs vous permettent de planifier les émissions que vous souhaitez regarder, de telle sorte que le téléviseur change automatiquement de DUAL chaîne à l’heure indiquée. Des entrées de programmes peuvent être vides ou ne pas être à jour en raison de l’état d’une chaîne. Utilisation de la Vue chaînes

Utilisation du bouton INFO (Guide Now & Next) L’affichage identifiePOWER la chaîne en cours et

–– Si vous sélectionnez un programme à venir, vous pouvez le réserver. Pour annuler la programmation, appuyez à nouveau sur la touche ENTERE et sélectionnez Annuler progr..

2:10 Mar 1 Jui DTV Air 800 five Home and Away 18:00 - 18:30 Drama

Dani is devastated when scott makes clear his views on marriage...

Vue chaînes - TV Today 27 Discovery 28 DiscoveryH&L 800 five 24 price-drop.tv 16 QVC 6 R4DTT

18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information

19:00 - 20:00 Tine Team Fiv...

Information k Page E Regarder

Fonctions de base Gestionnaire de chaînes

¦¦ Utilisation des chaînes favorites

Supprimez ou définissez des chaînes favorites et utilisez le guide des programmes pour les émissions numériques. Sélectionnez une chaîne dans l’écran Chaînes, Mes chaînes ou Programmé.

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Sélectionner

Chaînes : affiche la liste des chaînes selon le type de chaîne.

* Mes chaînes : affiche le groupe de la chaîne.

(dans Gestion chaînes) Affiche toutes les chaînes favorites. ■■ Modifier mes chaînes t : vous pouvez définir les chaînes sélectionnées dans le groupe Mes chaînes souhaité.

✎✎Le symbole "*" s’affiche et la chaîne est définie en tant que Ma chaîne.

■■ Filtre Bruit MPEG (Arrêt / Bas / Moyen / Elevé / Auto.) : réduit le bruit MPEG afin d’offrir une meilleure qualité d’image.

■■ Niv. noir HDMI (Normal / Bas) : permet de choisir le niveau de noir pour régler la profondeur de l’écran.

GUIDE AD(signaux ✎✎ Disponible uniquement en mode HDMI RVB).

■■ Mode Film (Arrêt / Auto.1 / Auto.2) : règle le téléviseur de sorte qu’il détecte et traite automatiquement les signaux de cinéma en provenance de toutes les sources et adapte l’image afin d’obtenir une qualité optimale.

✎✎ Disponible en modes TV, AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i).

■■ Temps protection auto (2 heures / 4 heures / 8 heures / 10 heures / Arrêt) : si la même image reste affichée à l'écran, le dispositif de protection automatique contre les brûlures d'écran sera activé.

Réinitialisation de l’image (OK / Annuler) Rétablit les paramètres par défaut du mode d’image actuel.

xx Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur.

xx Si vous utilisez la fonction Adapter écran avec

l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme c’est le cas avec la fonction Overscan.

Réglez le mode d’entrée sur PC.

Réglage Automatique t Cette option permet de régler les positions/valeurs de fréquence et d’affiner automatiquement les paramètres.

■■ Cinéma : offre le meilleur son pour les films. ■■ Voix claire : accentue les voix par rapport aux autres sons. ■■ Amplifier : augmente l’intensité du son aigu pour garantir une meilleure écoute aux personnes malentendantes.

✎✎Non disponible en cas de connexion à l’aide d’un câble

¦¦ Réglage des paramètres sonores

■■ Régl. Base / Regl. Préc : élimine ou réduit les parasites visuels. Si vous ne pouvez pas éliminer ces parasites au moyen d’un réglage précis uniquement, réglez la fréquence (Régl. Base) au mieux, puis effectuez de nouveau un réglage précis. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. ■■ Position : réglez la position de l’écran du PC à l’aide des boutons directionnels (▲ / ▼ / ◄ / ►). ■■ Réinitialiser Image : rétablit les paramètres d’image par défaut. Utilisation de votre téléviseur comme écran d’ordinateur (PC) Configuration de votre logiciel PC (instructions basées sur Windows XP) En fonction de la version de Windows et de la carte graphique utilisées, les écrans affichés sur votre PC peuvent être différents. Cependant, les mêmes informations de configuration de base seront généralement appliquées. Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.

Fonctions de base Description audio (non disponible dans tous les pays) GUIDE SUBT. (chaînes numériques uniquement)

Cette fonction traite le flux audio relatif à la description audio (AD) lorsqu’il est envoyé avec le son principal par le radiodiffuseur. ■■ Description audio (Arrêt / Activé) : active ou désactive la fonction de description audio. ■■ Volume : permet de régler le volume de description audio.

Volume auto (Arrêt / Normal / Nuit) Pour équilibrer le niveau de volume sur chaque canal, définissez cette option sur Normal. ■■ Nuit : ce mode garantit un environnement sonore de meilleure qualité que le mode Normal, avec une absence pratiquement totale de parasites. Il s’avère particulièrement utile pendant la nuit.

Sélection Haut-parleur (Ht-parl ext / Haut-parleur TV) Un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, réglez le téléviseur sur Ht-parl ext.

✎✎Lorsque l’option Sélection Haut-parleur est définie

sur Ht-parl ext, les boutons de volume et MUTE ne sont pas opérationnels et les paramètres sonores sont limités.

✎✎Lorsque l’option Sélection Haut-parleur est définie sur Ht-parl ext, vous devez utiliser les paramètres suivants :

xx Haut-parleur TV : Arrêt, Ht-parl ext : Activé

✎✎Lorsque l’option Sélection Haut-parleur est définie

■■ Sortie SPDIF : le format SPDIF (Sony Philips Digital InterFace) est utilisé pour fournir du son numérique, en réduisant les interférences vers les haut-parleurs et divers dispositifs numériques, tels qu’un lecteur DVD. Format Audio : lors de la réception d’une émission de télévision numérique, vous avez le choix entre les options PCM, Dolby Digital ou DTS. pour le format de sortie audio numérique (SPDIF).

✎✎ La connexion de haut-parleurs 5.1 canaux dans un

environnement Dolby Digital vous permet d’optimiser votre environnement sonore 3D interactif.

Retard Audio : cette option permet de corriger le décalage audio/vidéo lorsque vous regardez la télévision ou une vidéo et diffusez la sortie audio numérique sur un dispositif externe tel qu’un récepteur AV. ■■ Comp Dolby Digital (Ligne / RF) : cette fonction réduit la disparité entre un signal Dolby Digital et un signal vocal (à savoir, Audio MPEG, HE-AAC, Son ATV).

✎✎ Sélectionnez Ligne pour obtenir un son

dynamique et RF pour réduire la différence entre les sons forts et faibles pendant la nuit.

Ligne : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -31 dB (référence) sur -20 dB ou -31 dB. RF : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -20 dB (référence) sur -10 dB ou -20 dB.

Réinitialisation du son (OK / Annuler) Rétablit les paramètres sonores par défaut définis en usine.

¦¦ Sélection du mode Son Lorsque vous définissez Dual I-II, le mode Son actuel est affiché à l’écran. t

sur Haut-parleur TV, vous devez utiliser les paramètres suivants :

xx Haut-parleur TV : Activé, Ht-parl ext : Activé

✎✎En l’absence de signal vidéo, les deux haut-parleurs

Paramètre supp. (chaînes numériques uniquement) ■■ Niveau Audio DTV (MPEG / HE-AAC) : cette fonction vous permet de réduire la disparité d’un signal vocal (à savoir l’un des signaux reçus lors d’une émission de télévision numérique) sur le niveau souhaité.

✎✎ En fonction du type de signal de radiodiffusion, les options MPEG / HE-AA) peuvent être réglées sur une valeur comprise entre -10 dB et 0 dB.

Type d’audio Mono Stereo Dual Mono Stereo Dual

Mono Stereo ↔ Mono Dual I ↔ Dual II Mono Mono ↔ Stereo Mono → Dual I  Dual II 

Changement automatique Dual I Changement automatique Dual I

✎✎Si le signal stéréo est faible et qu’une commutation automatique se produit, passez alors en Mono.

✎✎Cette fonction n’est activée qu’avec un signal sonore stéréo. ✎✎Disponible uniquement lorsque la source Entrée est définie sur TV.

✎✎ Pour augmenter ou diminuer le volume, réglez ces valeurs entre 0 et -10, respectivement.

Antenne (lorsque Source est réglé sur TV) : sélectionnez ATV ou DTV.

xx Après avoir connecté la console de jeux, définissez Mode Jeu sur Activé pour disposer d’une bonne qualité d’image.

est défini sur Standard et le mode Son, sur Cinéma.

pas opérationnelle avec les modes Composant, ou HDMI.

■■ Sous-titres (Arrêt / Activé) : active ou désactive les sous-titres. ■■ Mode (Normal / Malentendant) : configure le mode des sous-titres. ■■ Langue des sous-titres : définit la langue des soustitres.

✎✎ Si le programme visionné ne prend pas en charge la fonction Malentendant, le mode Normal est automatiquement activé, même si le mode Malentendant est sélectionné.

✎✎ L’anglais est utilisé par défaut si la langue sélectionnée n’est pas diffusée.

xx Si Mode Jeu est défini sur Activé : le mode Image

✎✎La fonctionnalité sous-titres n'est

Si le programme diffuse du texte numérique, cette fonction

Vous pouvez lire les photos, la musique et/ou les films enregistrés sur un périphérique USB de type MSC.

D Mode Périphérique E Entrer R Retour

¦ Connexion d’un périphérique USB 1. Allumez votre téléviseur.

Panneau latéral du téléviseur

2. Connectez un périphérique USB contenant des fichiers photo, de la musique et/ou des films à la prise USB (HDD) située sur le côté du téléviseur. 3. Lorsqu’un périphérique USB est connecté au téléviseur, une fenêtre contextuelle s’ouvre. Vous pouvez alors sélectionner Media Play.

✎ Il se peut que le fonctionnement ne soit pas correct avec des fichiers multimédia sans licence.

✎ Ce qu’il faut savoir avant d’utiliser la fonction Media Play

x Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. x Le système de fichiers prend en charge les formats FAT16, FAT32 et NTFS. x Il est possible que certains types d’appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur.

x Media Play ne prend en charge que les périphériques de stockage de masse USB de la catégorie MSC. Cette dernière

est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB, lecteurs de cartes Flash et disques durs USB (les concentrateurs USB ne sont pas pris en charge). Les périphériques doivent être connectés directement au port USB du téléviseur. x Avant de connecter l’appareil au téléviseur, sauvegardez vos fichiers afin d’éviter qu’ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenue responsable de la perte de données ou de l’endommagement d’un fichier de données. x Ne déconnectez pas le périphérique USB en cours de chargement. x Plus la résolution de l’image est élevée, plus le temps d’affichage à l’écran sera long. x La résolution JPEG maximale prise en charge est de 15 360 x 8 640 pixels. x Pour les fichiers non pris en charge ou endommagés, le message «Format de fichier non compatible» s’affiche. x Si le critère de tri est défini sur Aff. de base, il est possible d’afficher jusqu’à 1 000 fichiers dans chaque dossier. x Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d’un site payant ne peuvent pas être lus. La technologie gestion numérique des droits (DRM) prend en charge la création de contenu, la distribution et la gestion du contenu de manière intégrée et complète (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements. x Si plusieurs périphériques PTP sont connectés, vous ne pouvez en utiliser qu’un à la fois. x Si plusieurs périphériques MSC sont connectés, il se peut que certains d’entre eux ne soient pas reconnus. Un périphérique USB nécessitant beaucoup de puissance (plus de 500 mA ou 5 V) ne sera peut-être pas pris en charge. x Si un message d’avertissement de surcharge s’affiche lorsque vous connectez ou utilisez un périphérique USB, il se peut que le périphérique ne soit pas reconnu ou qu’il fonctionne mal.

Accédez au fichier de votre choix à l’aide des boutons haut/bas/droite/gauche et appuyez ensuite sur le bouton ENTERE. La lecture du fichier commence.

✎✎Prise en charge de Mode Périphérique et Mode Contenu dans la page d’accueil Media Play. Informations : Vous pouvez vérifier le nom du fichier sélectionné, le nombre de fichiers, ainsi que la page.

Section Liste de tri : Affiche l’ordre de tri standard.

Section Liste des fichiers : Vous pouvez vérifier les fichiers et groupes classés par catégorie.

✎✎ Cet ordre de tri varie en fonction du contenu.

Sélectionner D Tri T Outils

Boutons d’opérations A rouge (Changer périph) : sélectionne un appareil connecté. B vert (Préférence) : d  éfinit la préférence du fichier (non pris en charge en mode Aff. de base). C jaune (Sélectionner) : sélectionne plusieurs fichiers dans la liste. Les fichiers sélectionnés sont marqués à l’aide d’un symbole. D bleu (Tri) : sélectionne la liste de tri. T Outils : affiche le menu d’options.

Musique Lecture de musique

bloquer l'affichage sur une page 3 précise, si celle-ci est reliée à plusieurs pages secondaires qui s'affichent automatiquement les unes après les autres. Pour reprendre l'affichage des autres pages, appuyez à nouveau sur ce 4 bouton.

sélectionner le mode Télétexte (LIST/FLOF). si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d'enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l'aide du bouton 8 (mémoriser).

3 (page précédente) : affiche la 8

masqué (les réponses à un questionnaire, par exemple). Appuyez à nouveau sur ce bouton pour rétablir le mode d'affichage normal.

7 (annuler) : affiche le ! programme en cours pendant la recherche d'une page Boutons de couleur (rouge / @ vert / jaune / bleu) : si la société de radiodiffusion utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d'un code couleur et peuvent être sélectionnés à l'aide des boutons de couleur de la télécommande. Appuyez sur le bouton dont la couleur correspond à celle de la rubrique souhaitée. La page affiche d'autres informations en couleur que vous pouvez sélectionner de la même manière. Pour afficher la page précédente ou suivante, appuyez sur le bouton de la couleur correspondante.

1 (sous-page) : affiche la souspage disponible.

Les pages de télétexte sont organisées en six catégories : Catégorie

Numéro de la page sélectionnée.

Identité de la chaîne émettrice.

Numéro de la page actuelle ou indications de recherche.

Informations sur l'état. Informations FASTEXT.

¦¦ Installation du kit de montage mural Les éléments du support mural (vendus séparément) permettent de fixer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la fixation murale. Si vous choisissez d’effectuer vous-même l’installation murale, Samsung Electronics ne saurait être tenue responsable des éventuels dommages matériels ou des éventuelles blessures dont vous, ou d’autres personnes, pourriez être victimes.

¦¦ Caractéristiques du kit de fixation murale (VESA)

✎✎Le kit de fixation murale est vendu séparément.

05 Informations supplémentaires

Installation du support mural

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures.

✎ remarque

x Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur.

x Une lumière intense peut affecter le bon fonctionnement de

la télécommande. Evitez de l’utiliser à proximité d’une lampe fluorescente spéciale ou d’une enseigne au néon.

x La couleur et la forme peuvent varier en fonction du modèle. Français

Mise en route Raccordement à une antenne Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique.

✎ Préréglage : connexion du câble d’alimentation et de l’antenne. Antenne VHF/UHF

Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

Sélection du mode Démo. magasin ou Util. domicile

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. POWER Sélectionnez la langue de votre choix pour le menu à l'écran. Appuyez sur le bouton ◄ ou ►, puis sur ENTERE. y Sélectionnez le mode Util. domicile. Le mode Démo. magasin est prévu pour un usage en magasin. y Rétablissez les paramètres du téléviseur de Démo. magasin sur Util. domicile (standard) : appuyez sur le bouton Volume du téléviseur. Lorsque le menu du volume s'affiche, appuyez pendant 5 secondes sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez le pays de votre choix. Si le pays ne figure pas dans le menu, sélectionnez Autre.

P.size

demander, en Après la sélection du pays dans le menu Pays, certains modèles peuvent plus, le code PIN.

Lors de l'entrée du code PIN, 0-0-0-0 n'est pas disponible. Sélection d'une antenne Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez Hertzien ou Câble. Sélection d'une chaîne Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la source de la chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences de station) aux chaînes. Pour plus d'informations, reportez-vous au menu Chaîne → Mémorisation Auto (P. 12).

Affichage du Guide de connexion HD Profitez de votre téléviseur.

Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Réglez le Mode Horloge automatiquement ou manuellement. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis appuyez sur le bouton ENTERE. La méthode de connexion assurant la meilleure qualité d'image en HD s'affiche à l'écran. I-II Appuyez sur le bouton ENTERE.

Si vous souhaitez réinitialiser cette fonction... Sélectionnez Configuration - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Connexion à un périphérique AV Utilisation d’un câble HDMI/DVI : connexion HD (jusqu’à 1080p) Périphériques disponibles : lecteur DVD, lecteur Blu-ray, décodeur câble HD, décodeur HD, récepteur satellite, décodeur câble, récepteur satellite (décodeur)

16:9 Auto : règle automatiquement la taille de l’image sur le format 16:9. 16:9 : règle la taille de l’image sur 16:9 pour les DVD ou la diffusion au format grand écran. Zoom large : agrandit l’image à une taille supérieure à 4:3.

✎✎ Réglez la position à l’aide des boutons ▲, ▼. Zoom : agrandit l’image en 16:9 (dans le sens vertical) pour l’adapter à la taille de l’écran.

✎✎ Réglez la position ou la taille à l’aide des boutons ▲, ▼.

4:3 : il s’agit du paramètre par défaut pour un film ou DUAL une diffusion normale.

✎✎ Ne regardez pas un film au format 4:3 pendant une période prolongée. Les traces de bordures situées sur la gauche, sur la droite et au centre de l’écran peuvent donner lieu au phénomène de rémanence (brûlure d’écran) non couvert par la garantie.

Adapter écran : affiche l’intégralité de l’image sans SUB.T coupure lors de l’entrée de signaux HDMI (720p / 1080i / 1080p) ou Composant (1080i / 1080p).

Component out

✎ En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD. ✎ Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la R-AUDIO-L

BN68-02589ABF-Fre(1-21).indd 7

Connexions Connexion à un système audio Utilisation d’une connexion par câble audio ou optique Périphériques disponibles : système audio numérique, amplificateur, système home cinéma DVD

OPTICAL Système audio numérique

✎ digital audio out (optical)

x Lorsqu’un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.

x Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode.

x Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du

téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir du son en mode 5.1 canaux, connectez directement la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-Ray, du décodeur câble ou du décodeur satellite à un amplificateur ou un système home cinéma.

Connexion à un ordinateur Utilisation d’un câble HDMI/DVI / D-Sub

Y r-audio-l

La résolution optimale est de 1360 x 768 @ 60 Hz. Mode IBM MAC

Résolution 640 x 350 720 x 400 640 x 480 832 x 624 640 x 480

✎✎remarque

xx Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI (DVI) IN. xx Le mode entrelacé n’est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. xx Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge. Emplacement COMMON INTERFACE pour les connexions Pour regarder des chaînes cryptées, vous devez insérer la "CARTE CI ou CI+". yy Si vous n’insérez pas la "CARTE CI ou CI+", le message "Signal brouillé’’ sera affiché pour certaines chaînes. yy Les informations de pairage contenant un numéro de téléphone, l’ID de la "CARTE CI ou CI+", l’ID hôte, ainsi que d’autres informations, s’afficheront après environ 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre prestataire de service. yy Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s’affiche, indiquant que la liste des chaînes est désormais à jour.

xx Vous devez vous procurer une "Carte CI ou CI+" auprès d’un câblo-opérateur local. xx Lorsque vous sortez la "Carte CI ou CI+", tirez-la délicatement avec vos doigts. Une chute pourrait l’endommager. xx Insérez la "Carte CI ou CI+" dans le sens indiqué sur celle-ci. xx L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La "Carte CI ou CI+" n’est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

xx Si vous rencontrez des problèmes, contactez le prestataire de service.

xx Cette fonction n’est disponible que si l’option Verrouillage Parental est définie sur Activé

xx L’écran de saisie du code PIN apparaît. Entrez votre

code PIN à 4 chiffres ; "par défaut "0-0-0-0". Modifiez le code PIN à l’aide de l’option Modifier PIN.

■■ Rappel programme : vous pouvez programmer l’affichage automatique d’une chaîne déterminée à l’heure prévue. Avant d’utiliser cette fonction, vous devez régler l’heure.

✎✎ Lorsqu’une chaîne numérique est sélectionnée, appuyez sur le bouton ► pour afficher le programme numérique.

■■ Tri des canaux (chaînes analogiques uniquement) : cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cela peut s’avérer nécessaire après avoir utilisé la mémorisation automatique.

Transfert liste chaînes Importe ou exporte la carte des chaînes. Vous devez connecter un périphérique de stockage USB pour utiliser cette fonction.

✎✎L'écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres.

✎✎Le code PIN par défaut d'un nouveau téléviseur est "0-0-0-0".

■■ Importer depuis le périphérique USB : permet d'importer une liste de chaînes depuis un périphérique USB. ■■ Exporter vers le périphérique USB : permet d'exporter une liste de chaînes vers un périphérique USB.

Réglage fin (Chaînes analogiques uniquement) Si le signal est faible ou déformé, vous pouvez effectuer manuellement un réglage fin du canal.

✎✎Les chaînes qui ont fait l’objet d’un réglage fin sont indiquées par un astérisque "*".

✎✎Pour réinitialiser le réglage précis, sélectionnez Réinit.. Menu Image

■■ Supprimer: Vous pouvez supprimer une chaîne afin d'afficher les chaînes de votre choix.

¦¦ Changement du mode Image prédéfini

■■ Sélectionner tout / Désélectionner tout : permet de sélectionner toutes les chaînes ou de désélectionner celles sélectionnées dans le gestionnaire de chaînes.

Mode t Sélectionnez le type d’image que vous préférez. ■■ Dynamique : adapté à un environnement lumineux.

Programmé (dans Gestion chaînes) Vous pouvez visualiser, modifier ou supprimer une émission dont vous avez réservé l’affichage. ■■ Infos modif. : permet de modifier une émission dont vous avez réservé l’affichage. ■■ Annuler progr. : permet d’annuler une émission dont vous avez réservé l’affichage. ■■ Information : permet d’afficher une émission dont vous avez réservé l’affichage (et d’en modifier les informations de réservation). ■■ Sélectionner tout / Désélectionner tout : sélectionne ou désélectionne tous les programmes réservés.

■■ Standard : adapté à un environnement normal. ■■ Cinéma : convient au visionnage de films dans une pièce sombre.

¦¦ Réglages des paramètres de l’image

Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d’image.

xx La fonction Teinte (V/R) n’est pas disponible dans les modes TV, Ext., AV analogiques du système PAL.

xx En mode PC, vous ne pouvez modifier que les

Vous pouvez afficher toutes les chaînes POWER recherchées.

options Rétroéclairage, Contraste et Luminosité.

xx Les paramètres peuvent être réglés et mémorisés

pour chaque dispositif externe connecté au téléviseur.

xx La réduction de la luminosité de l’image se traduit par une consommation d’énergie moindre.

xx Après avoir sélectionné Adapter écran en mode HDMI

(720p / 1080i / 1080p) ou Composant (1080i/1080p), il se peut que vous deviez centrer l’image :

xx Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale.

xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Le kit de fixation murale s’accompagne d’un manuel d’installation détaillé et de toutes les pièces nécessaires au montage. xx N’utilisez pas de vis plus longues que la dimension standard, car elles pourraient endommager l’intérieur du téléviseur. xx Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.

xx N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d’accident.

xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit. xx Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. Famille de produits

Hdmi/dvi / usb

✎ Les entrées connectées sont mises en surbrillance dans la Liste Source.

✎ Les options Ext. et PC sont toujours activées.

Ajoutez ou supprimez une chaîne dans les groupes

Ma chaîne de votre choix : 1, 2, 3 ou 4.

xx Vous pouvez sélectionner un ou plusieurs groupes.

Après avoir modifié les réglages, vous pouvez

afficher la liste des chaînes de chaque groupe dans Mes chaînes.

Programmé : affiche tous les programmes réservés actuellement. Gestion chaînes

Rouge (Antenne) : permet de basculer entre Hertzien et Câble.

✎✎Utilisation des boutons de couleur avec la fonction xx B Vert (Zoom) : agrandit ou réduit un numéro de chaîne.

Jaune (Sélectionner) : Sélectionnez les chaînes voulues, puis appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées en même temps. La marque c s’affiche à gauche des chaînes sélectionnées.

chaînes. (Les menus Options peuvent varier en fonction de la situation.)

Icônes d’état des chaînes Icônes A c * ( \ )

Opération Chaîne analogique. Chaîne sélectionnée. Chaîne définie comme favorite. Programme en cours de diffusion. Chaîne verrouillée. Programme réservé.

chaînes 15 Modifier mes abc1

Verrouil. BBC World Supprimer Désélect.bid-up.tv Tout Choisir tout Boonerang

Cartoon Nwk Class News \ Coming Soon Discovery

(Page) : permet d’accéder à la page suivante/ précédente.

xx T (Outils) : affiche le menu d’options Gestion

¦¦ Nouvelle syntonisation des chaînes

Antenne (Hertzien / Câble) Avant que votre téléviseur ne puisse commencer à mémoriser les chaînes disponibles, vous devez spécifier le type de la source du signal reliée au téléviseur (c’est-à-dire : soit une antenne, soit le câble).

Pays L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. ■■ Chaîne numérique : permet de changer de pays pour les chaînes numériques. ■■ Chaîne analogique : permet de changer de pays pour les chaînes analogiques.

Recherche automatiquement une chaîne et la mémorise dans le téléviseur.

Recherche manuellement une chaîne et la mémorise dans le téléviseur.

✎✎Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche.

✎✎Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche.

■■ Chaîne numérique (Chaîne, Fréquence, Bande passante): (disponible en mode DTV) Une fois la recherche terminée, les chaînes de la liste sont mises à jour.

■■ Antennes Source (Hertzien / Câble) Sélectionnez la source d’antenne à mémoriser.

✎✎Lorsque vous sélectionnez Antenne → Hertzien :

■■ Source des chaînes (Numérique et Analogique / Numérique / Analogique) : sélectionnez la source des chaînes à mémoriser.

✎✎Lorsque vous sélectionnez Antenne → Câble :

Lors de la sélection de Câble → Numérique et Analogique ou Numérique : Fournissez une valeur à rechercher pour les chaînes câblées. Mode de recherche (Complet / Réseau / Rapide) : recherche toutes les chaînes avec des stations de diffusion actives et les enregistre dans la mémoire du téléviseur.

✎✎ Si vous choisissez le mode Rapide, vous pouvez

configurer Réseau, ID réseau, Fréquence, Modulation, Taux de symbole manuellement en appuyant sur le bouton de la télécommande.

Réseau (Auto / Manuel) : sélectionnez le mode de réglage NID réseau Auto ou Manuel. ID réseau : si Réseau est défini sur Manuel, vous pouvez configurer un ID réseau à l’aide des boutons numériques. Fréquence : affiche la fréquence correspondant à la chaîne (varie d’un pays à l’autre). Modulation : affiche les valeurs de modulation disponibles. Taux de symbole : affiche les taux de symboles disponibles.

Chaîne, Fréquence, Bande passante.

Modifiez le nom ou le numéro de la chaîne à l’aide du

menu Modif. nom chaîne ou Modif. num. chaîne. ■■ Modif. nom chaîne (chaînes analogiques uniquement) : attribuez le nom de votre choix à la chaîne. ■■ Modif. num. chaîne (chaînes numériques uniquement) : modifiez le numéro en appuyant sur les boutons numériques appropriés.

Option de recherche du câble (en fonction du pays) Définit des options de recherche supplémentaires, telles que la fréquence et le taux de symbole pour une recherche sur un réseau câblé. ■■ Fréq. début / Fréq. fin : définit la fréquence dé début ou de fin (différente dans chaque pays). ■■ Modulation : affiche les valeurs de modulation disponibles. ■■ Taux de symbole : affiche les taux de symboles disponibles. Français

Fonctions de base Menu d’options Gestion chaînes (dans Gestion chaînes) Définissez chaque chaîne à l’aide des options du menu Gestion chaînes (Verrouiller / Déverrouiller, Rappel programme, Tri des canaux, Supprimer, Sélectionner tout / Désélectionner tout). Les options de menu peuvent varier selon l’état de la chaîne. 1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS. 2.

Sélectionnez une fonction et modifiez ses réglages.

■■ Verrouiller / Déverrouiller : vous pouvez verrouiller une chaîne afin qu’elle ne puisse pas être sélectionnée ni visualisée.

Appuyez sur le bouton ▲, ▼, ◄ ou ► pour

xx Les options de taille de l’image peuvent varier en fonction de la source d’entrée.

xx Les options disponibles peuvent varier en fonction du mode sélectionné.

xx En mode PC, seuls les modes 16:9 et 4:3 peuvent

■■ Mode écran (16:9 / Zoom large / Zoom / 4:3) : disponible S.MODE uniquement lorsque la tailleP.MODE d’image est définie sur 16:9 Auto. Vous pouvez déterminer la taille d’image souhaitée sur 4:3 WSS (Wide Screen Service) ou sur la taille d’origine. Chaque pays européen impose une taille d’image différente.

✎✎ Non disponible en mode PC, Composant et HDMI. ■■ Filtre Bruit num. (Arrêt / Bas / Moyen / Elevé / Auto / Visualisation auto.) : lorsque le signal de diffusion est faible, des bruits parasites ou une impression fantôme peuvent apparaître. Sélectionnez l’une des options jusqu’à l’obtention d’une image de qualité optimale. Visualisation auto. : Lors du changement des chaînes analogiques, il affiche l'intensité du signal.

✎✎ Disponible uniquement pour les chaînes analogiques. ✎✎ Lorsque la barre est verte, vous recevez le meilleur signal possible.

Vérifiez si une image est visible sur une chaîne à signal

BN68-02589ABF-Fre(1-21).indd 20

Installation de la version la plus récente

Diagnostic automatique Le diagnostic automatique peut prendre quelques secondes; ce phénomène est normal. ■■ Test de l’image (Oui / Non) : utilisez cette option pour rechercher d’éventuels problèmes d’image et, si les problèmes persistent, vérifier la mire de couleur. ■■ Test du son (Oui / Non) : utilisez la mélodie intégrée pour rechercher d’éventuels problèmes sonores.

✎✎ Si les haut-parleurs du téléviseur restent muets, avant d’effectuer le test du son, vérifiez que l’option Sélection Haut-parleur est réglée sur Haut-parleur TV dans le menu Son.

✎✎ La mélodie est diffusée pendant le test, même si l’option Sélection Haut-parleur est réglée sur Ht-parl ext. ou si le son a été désactivé en appuyant sur le bouton MUTE.

■■ Informations de signal : (chaînes numériques uniquement) soit la qualité de réception des chaînes HDTV est parfaite, soit les chaînes ne sont pas disponibles. Réglez votre antenne afin d’augmenter l’intensité du signal. ■■ Résolution des problèmes : consultez cette description s’il vous semble que le téléviseur rencontre un problème.

✎✎ Si aucun des conseils de dépannage ne

s’applique au problème rencontré, contactez le service clientèle de Samsung.

Une Mise à niveau du logiciel peut être effectuée via un signal de radiodiffusion ou en téléchargeant le microprogramme le plus récent sur une clé USB à partir du site Web samsung.com. Version actuelle indique que le logiciel est déjà installé sur votre téléviseur.

✎✎Le numéro de version est affiché au format suivant : "année/mois/jour_version".

Mise à niveau du logiciel 2010/01/18_000001

USB Canal Mise à niveau en mode veille Arrêt Autre logiciel ----/--/--/--_------

■■ Canal : met à niveau le logiciel en utilisant le signal de radiodiffusion. Si la fonction est sélectionnée pendant la période de transmission du logiciel, ce dernier est automatiquement recherché et téléchargé. Le temps nécessaire au téléchargement du logiciel dépend de l’état du signal.

■■ Mise à niveau en mode veille : une mise à niveau manuelle est automatiquement effectuée à l’heure indiquée. Etant donné que la mise sous tension s’effectue de façon interne, il se peut que l’écran LCD s’allume légèrement. Le phénomène peut se poursuivre pendant plus d’une heure jusqu’à ce que la mise à jour du logiciel soit terminée. ■■ Autre logiciel (sauvegarde) : En cas problème avec le nouveau microprogramme (si, par exemple, le téléviseur ne fonctionne plus correctement), vous pouvez revenir à la version précédente. Si le logiciel a été modifié, la version existante s’affiche.

■■ USB : insérez la clé USB Panneau arrière du téléviseur contenant le fichier de mise à niveau du microprogramme téléchargé sur www.samsung. Clé USB com dans le téléviseur. Veillez à ne pas couper l’alimentation, ni retirer la clé USB tant que les mises à niveau ne sont pas terminées. Une fois la mise à niveau du microprogramme terminée, le téléviseur se met automatiquement hors tension, puis se rallume. Lorsque la mise à niveau du logiciel est terminée, les paramètres vidéo et audio par défaut sont réinitialisés. Il est conseillé de prendre note des paramètres afin de pouvoir les rétablir facilement après la mise à niveau.

¦¦ Incrustation d’image (PIP)

Guide de connexion HD Consultez ces informations lors de la connexion de périphériques externes au téléviseur.

Contacter Samsung Consultez ces informations si le téléviseur ne fonctionne pas correctement ou si vous voulez mettre à niveau le logiciel. Vous y trouverez des informations concernant nos centres d’appel, ainsi que le téléchargement de nos produits et logiciels.

U Déplacer E Entrer R Retour

Fonctions avancées Media Play

Televiseur lcd

23~29 30~40 46~55 57~65 70~80 80~

75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 1400 X 800

Un périphérique USB d’une longueur égale ou supérieure à 45 mm peut toucher le mur lorsqu’il est connecté à un modèle 26” ou 32” installé sur un support mural. Il est donc recommandé d’utiliser un périphérique USB de plus petite taille. N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Informations supplémentaires Verrou antivol Kensington L’antivol Kensington est un dispositif utilisé pour fixer physiquement le système lorsqu’il est utilisé dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Consultez le manuel 1 fourni avec le verrou Kensington pour 2 obtenir des instructions d’utilisation. 1

✎✎Une icône “ ” est présente à l’arrière du téléviseur.

Un verrou Kensington se trouve à côté de l’icône “ ”. 1. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur LCD 1, puis tournez-le dans le sens de verrouillage 2.

2. Branchez le câble du verrou Kensington 3.

3. Fixez le verrou Kensington à un bureau ou tout autre objet lourd inamovible.

✎✎Le dispositif de verrouillage est vendu séparément. ✎✎L’emplacement du verrou Kensington peut varier en fonction du modèle. Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après.

¦¦ Pour éviter toute chute du téléviseur

✎✎Les colliers, vis et chaînettes n’étant pas fournis, vous devez les

acheter séparément. 1. Faites passer les vis dans les colliers et fixez-les fermement au mur. Assurez-vous que les vis sont bien fixées. Caractéristiques des vis xx Pour un téléviseur LCD de 23 à 29 pouces : M4 xx Pour un téléviseur LCD de 30 à 40 pouces : M6 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis fixez-les à nouveau sur le téléviseur. 3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide de chaînettes, puis attachez-les fermement.

✎✎Vérifiez que toutes les connexions sont fixées correctement.

Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

✎✎Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière.

✎✎Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

✎✎Détachez la chaînette avant de déplacer le téléviseur.

Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces astuces de dépannage ne s’applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Service ou contactez le centre d’appel dont les coordonnées figurent sur la couverture arrière du présent manuel. Problèmes

Exécutez tout d'abord le Test de l'image pour vérifier que votre téléviseur affiche correctement l'image de test. (Accédez à MENU - Assistance - Diagnostic automatique - Test de l'image) (P. 21) Si l'image de test s'affiche correctement, sa qualité médiocre peut être due à la source ou au signal.

La qualité de l'image affichée par le téléviseur n'est pas aussi bonne que dans le magasin.

• • L'image est déformée : macrobloc, petit bloc, points, pixellisation

Si vous possédez un décodeur câble / boîtier décodeur analogique, passez à un décodeur numérique. Utilisez des câbles HDMI ou Composant pour fournir une qualité d'image HD (haute définition). Abonnés câble / satellite : essayez les chaînes HD dans la liste des canaux. Connexion de l'antenne : essayez les chaînes HD après avoir effectué une mémorisation automatique. ✎✎ De nombreuses chaînes HD sont mises à niveau par rapport à du contenu SD (définition standard). Réglez la résolution de sortie vidéo du décodeur câble/boîtier décodeur sur 1080i ou 720p. Veillez à respecter la distance minimale recommandée entre vous et le téléviseur (distance basée sur la taille et la définition du signal). La compression de contenu vidéo peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action. Un niveau de signal faible ou de mauvaise qualité peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur.

Couleur incorrecte ou manquante.

Si vous utilisez une connexion Composant, assurez-vous que les câbles Composant sont raccordés aux prises appropriées. Des raccordements desserrés ou incorrects peuvent engendrer des problèmes au niveau de la couleur ou un écran vide.

La couleur ou la luminosité est de mauvaise qualité.

Réglez les options Image dans le menu du téléviseur (accédez au mode Image / Couleur / Luminosité / Netteté) Réglez l'option Mode éco. dans le menu du téléviseur (accédez à MENU - Image - Solution Eco Mode éco.) Essayez de réinitialiser l'image pour en afficher les paramètres par défaut (accédez à MENU - Image - Réinitialisation de l'image)

• • Il y a une ligne pointillée sur les bords de l'écran.

Si la taille de l'image est définie sur Adapter écran, réglez le paramètre sur 16:9. (P. 16) Changez la résolution du décodeur câble/boîtier décodeur.

L'image est en noir et blanc.

Si vous utilisez une entrée composite AV, connectez le câble vidéo (jaune) au connecteur vert de l'entrée composant 1 du téléviseur.
